Утепление чердачного перекрытия по деревянным балкам и по железобетонной плите

Особенности утеплителя для наружного применения

Работа со стороны чердака может проводиться со следующими материалами:

Материал	Описание
Плитный и рулонный
Камыш	Представляет собой маты, которые укладываются в два слоя. Является экологически чистым с высокими теплотехническими свойствами. Недостатки: повышенная пожароопасность, подверженность нападению грызунов и насекомых, гниение при высокой влажности.
Водоросли	Популярный материал в приморских регионах. Относится к экологически чистым и эффективным теплоизоляторам. Укладываются в один слой снаружи чердака и закрываются дощатым настилом. Не подвержены воздействию влаги, насекомых и грызунов.
Пеноплекс	Является одним из видов экструдированного пенополистирола (ЭППС) с высокой прочностью. Не используется для деревянных перекрытий из-за полной паронепроницаемости. Перед укладкой утеплителя бетонное основание выравнивается и покрывается пароизоляционной пленкой. После утепления материал заливается цементно-песчаным раствором толщиной до 50 мм. В процессе эксплуатации можно перемещаться по поверхности.
Минеральная вата	Наиболее распространенный материал, который выпускается в плитном и рулонном исполнении. Между деревянными лагами рекомендуется укладывать минвату в виде матов, а для бетонного перекрытия – рулонным типом. Для использования основания в качестве пола требуется настил из досок.
Напыляемый
Пенополиуретан	Обладает рядом преимуществ, однако из-за абсолютной паронепроницаемости способен нарушать микроклимат в помещениях. Наносится посредством специальной техники под высоким давлением, поэтому самостоятельное утепление невозможно. Слой пены с оптимальными теплотехническими показателями имеет толщину до 12 см.
Эковата	Современный теплоизоляционный материал, укладывающийся на деревянное и бетонное основание без использования пароизоляционных изделий. Однако специалисты рекомендуют все же укладывать во избежание попадания утеплителя в помещение через стыки и щели. Также укладывается при помощи установки, обеспечивающей монолитное покрытие с заполнением всех дефектов потолка. Толщина слоя составляет 25-40 см в зависимости от региона. Возможно самостоятельное использование и нанесение на поверхность.
Насыпной
Опилки	Наиболее популярны в условиях, когда можно получить бесплатно или по крайне низкой стоимости. Для потолка с холодной крышей толщина слоя равна 15-30 см. Недостатком является повышенная огнеопасность, поэтому дополнительно покрываются шлаковым слоем. Перед укладкой устраивается слой из карбида и гашеной извести в качестве защиты от грызунов и насекомых. Опилки зачастую используются совместно с цементом или глиной.
Керамзит	Сравнительно нетяжелый, применяется для утепления разной фракции: 0-5 мм, 5-20 мм, 20-40 мм. В холодных регионах толщина слоя насыпи составляет 40-50 см, для умеренного климата – не более 20 см. Если чердак не будет использоваться, материал не требует дополнительного покрытия, в другом случае можно сделать дощатый пол или залить слоем цементно-песчаной стяжки до 5 см.

Варианты материала для перекрытия

Вариантов кровельного покрытия современный рынок строительных материалов предусматривает огромное количество. Начнем с наиболее привычных и традиционных, обговорим преимущества и недостатки, а затем приведем информацию об экзотический вариантах покрытия. В конце сделаем вывод о стоимости материала и работ, сведя всю информацию в таблицу.

Шифер

Шифер это традиционное зарекомендовавшее себя средство, которое до сих пор остается одним из самых популярных вариантов покрытия. Шифер дешев, достаточно качественен и проверен временем. Основной недостаток – это вес и хрупкость материала, которые требуют обновления или замены обрешетки.

С особой внимательностью нужно подойти к креплению шифера. Во-первых, направление укладки листов зависит от направления ветра. Место нахлеста должно быть развернуто к подветренной стороне, иначе листы могут вырываться порывистым ветром.

Гвозди подбираются с обязательной резиновой прокладкой.

Не допускается образование трещин от вбитого гвоздя – через несколько лет лист разойдется пополамИсточник krrot.net

Профнастил

Металлические листы с различными цветами антикоррозионного покрытия

Особое внимание нужно уделить недопущению царапин. Повреждение антикоррозионного покрытия значительно снижает срок службы материала

Любой металлический материал характеризуется большим уровнем шума во время дождя, а потому стоит позаботиться о шумоизоляцииИсточник uralskiekrovli.ru

Металлочерепица

Это популярный и легкий в обращении материал. Разнообразие палитры, позволит украсить самую скучную конструкцию. Укладка материала производится снизу вверх. Также не стоит забывать о шумоизоляции.

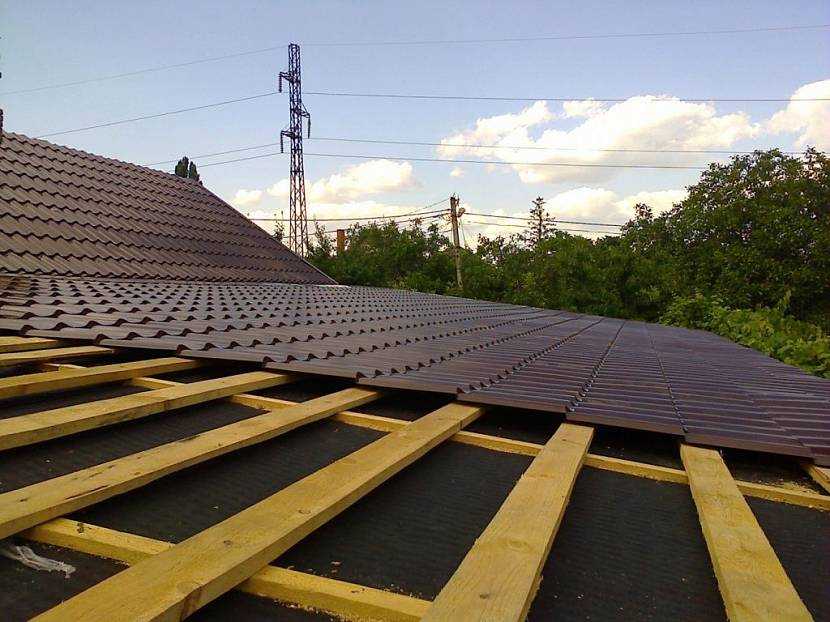

Кровля из металлочерепицыИсточник makler.md

Мягкая черепица

Пожалуй, самый простой в монтаже материал, под который, тем не менее, требуется сплошная обрешетка и хорошая гидроизоляция. При расчете бюджета эти факторы стоит учитывать. У материала есть всего один недостаток: укладывать его можно только при плюсовых температурах.

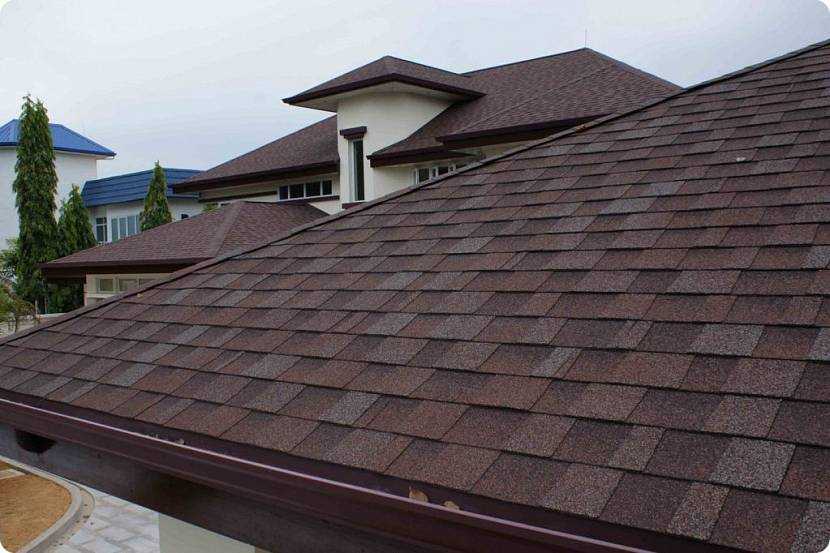

Кровля из мягкой черепицыИсточник remdim.info

Глиняная черепица

Глиняная черепица это хрупкий и тяжелый, но долговечный материал. Таким покрытием пользуются дольше, чем шифером, но монтировать его достаточно трудно, а потому дорого. Стоит ли оно того – каждый решает сам.

Кровля из глиняной черепицыИсточник dom-expert.by

Стоимость работ

Подсчитаем примерную стоимость работ по перекрытию крыши. В наш расчет войдут материалы, переделка обрешетки, гидро- и пароизоляция, утепление крыши и монтаж покрытия, а также установка конька. Расчет будем вести по усредненным ценам для квадратного дома размерами 10х10 метров. Двускатная крыша такого дома будет иметь площадь одного ската 60 квадратных метров, соответственно общая площадь покрытия 120 квадратов при угле наклона 35 градусов.

• Первый шаг это демонтаж старого покрытия и обрешетки. Средний ценник по России: 250 руб. за квадрат. Значит для нашего стандартного дома это обойдется в 30 тыс. рублей.

• Следующий шаг это установка плит утеплителя. Стоимость материала в среднем 2000 рублей за квадратный метр, плюс монтаж обойдется в 100 рублей за квадрат. Получается 252 тыс. рублей

• Монтаж гидроизоляции. Цена материала в среднем 150 рублей за квадрат, плюс работы обойдутся в 80 руб. Итого 27600

• Контр-обрешетка обойдется примерно в туже цену, что и обрешетка. Т.е. 30 тыс. рублей.

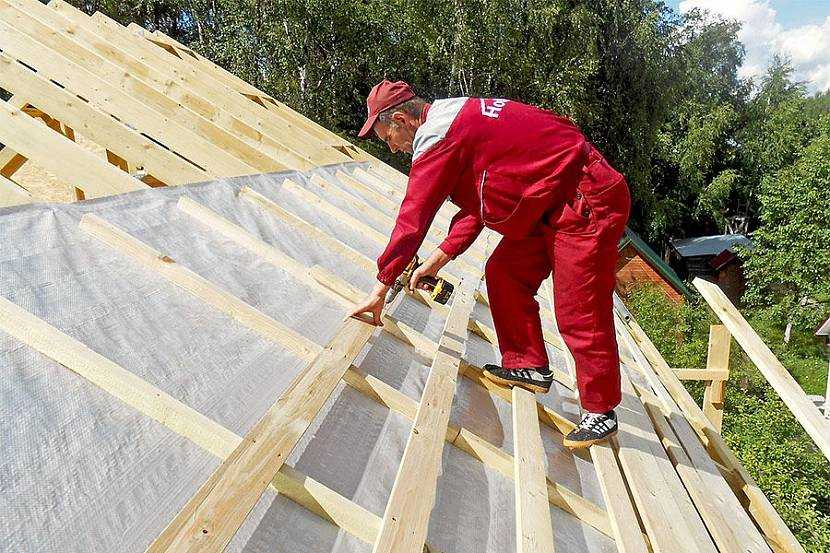

Контр-обрешеткаИсточник legkovmeste.ru

• Металлочерепица обойдется в 400 рублей за квадратный метр, плюс 300 руб. стоит перекрыть кв.м. крыши. Значит 84000 будет стоить монтаж.

• Установка конька. Средняя стоимость 2-х метрового участка конька для металлочерепицы 450 рублей. Установка обойдется примерно в 150 рублей за погонный метр. Итого: 3750

Всего получилось 427 тысяч. Но нужно учитывать непредвиденные расходы, а потому округлим полученную сумму до 450 тысяч рублей. Само собой, что это весьма усредненное значение, все зависит от стоимости строительных материалов и строительных работ в том или ином регионе. Но в любом случае, подобный подсчет может показать вам, сколько денег потребуется, чтобы перекрыть крышу частного дома.

Приведем небольшую таблицу материалов покрытия с средними ценами на осень 2018 года.

Материал	Стоимость работ за кв.м.	Стоимость материала за м.кв.
Шифер	300	100
Профнастил	300	300
Металлочерепица	300	400
Мягкая черепица	400	600
Глиняная черепица	1100	1200

В расчетах нужно учитывать еще и расходы на обрешетку, которые могут различаться в зависимости от способа обшивки, затраты на ремонт стропильной системы и на ремонт вентиляционной шахты и стояков.

В расчетах нужно учитывать расходы на обрешеткуИсточник goldkryshi.ru

Какой материал выбрать для утепления и звукоизоляции?

Кровлю делают на долгие годы, поэтому нельзя экономить на утеплении и звукоизоляции. Чтобы в доме было комфортно находиться, нужно выбирать качественные материалы с высоким показателем индекса звукопоглощения.

Самый распространенный материал, подходящий по всем параметрам для тепло- и звукоизоляции – каменная вата. Этот материал обладает следующими свойствами:

• пожаробезопасность;
• паропроницаемость;
• низкая теплопроводность;
• устойчивость к влаге;
• хорошее звукопоглощение;
• долговечность;
• устойчивость к воздействию грызунов и плесени;
• экологичность.

Для обустройства мансарды советуем использовать базальтовую вату РОКЛАЙТ от компании ТЕХНОНИКОЛЬ. Этот материал укладывают между стропилами, как правило, изнутри дома

При этом важно, чтобы плиты каменной ваты были на 10-15 мм больше, чем пространство между стропильными ногами. Утеплитель укладывают в два слоя, соблюдая разбежку стыков плит

Рекомендуемая толщина тепло- и звукоизоляционного материала для средней полосы России – 20-25 см. А поскольку стандартная толщина стропил составляет в среднем 15-20 см, поперек стропил пришивается дополнительная обрешетка из бруса с сечением 5×5 см. И в промежутки укладывается третий слой каменной ваты.

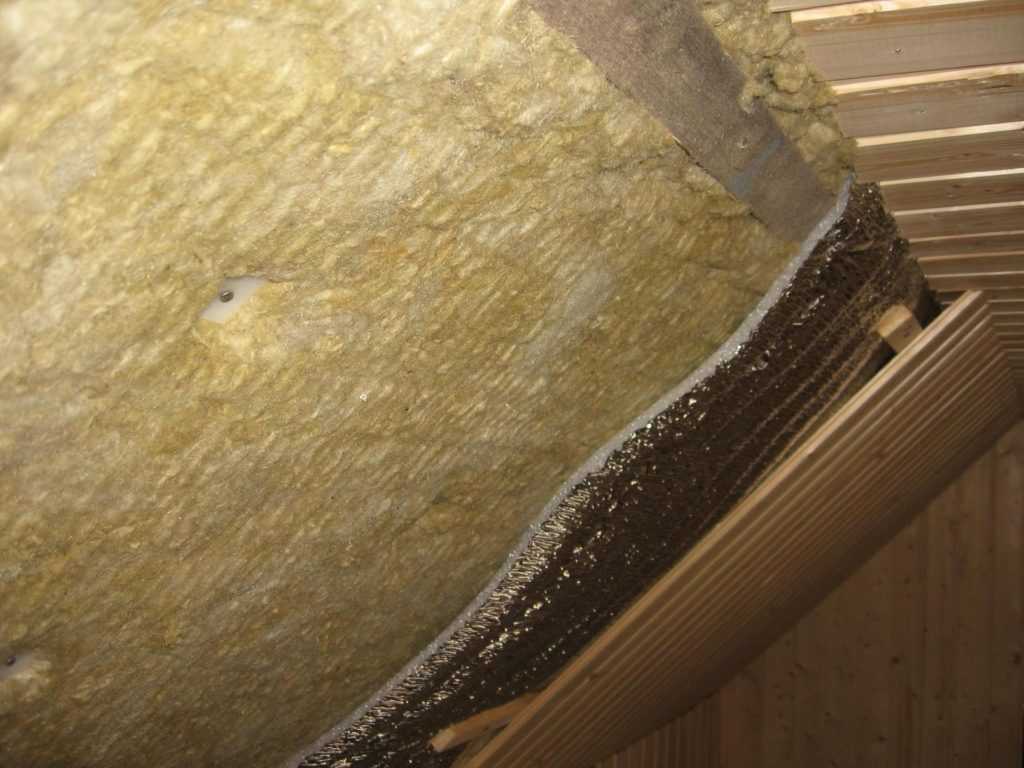

После этого утеплитель закрывают пароизоляционной пленкой, который будет защищать пирог утепления от пара, поступающего изнутри помещения. Можно использовать конструкцию с дополнительной рейкой, в которой пароизоляция прячется под третьим слоем утеплителя, что защищает ее от возможных повреждений во время проведения внутренних работ. Далее укладывается основание под финишную отделку. Это могут быть листы фанеры или гипсокартона.

Обязательное условие долговременной службы каменной ваты – хорошая вентиляция конструкции крыши. Для этого необходимо делать специальные вентиляционные зазоры между пирогом утепления и финишным кровельным покрытием. Вентиляционные отверстия также должны быть на карнизах и свесах, коньках и хребтах.

Если вы обустраиваете холодную кровлю, то шумоизоляция происходит за счет утепления перекрытий.

Проведение процедуры шумоизоляции

Существует два варианта установки звукоизоляции для кровли. Звукоизоляционный материал либо монтируется изнутри, либо с наружной стороны. Когда монтаж самой крыши уже был проведен, используют шумоизоляцию с наружной стороны.

При монтаже новой крыши сверху опор для устройства кровли (стропила) ложится специально предназначенный пропитанный особым составом картон (рубероид). Над гидроизоляционным материалом производится правильная установка реечного каркаса.

Перед тем, как начать крепеж, необходимо провести обработку всех реек каркаса пеной монтажной с нижней части, которая прилегает к рубероиду или мембране.

Шумоизолирующий материал ложится в разрывы каркаса. Проводить крепеж звукоизолятора не нужно.

Если каркас покрыт минватой (один из вариантов звукоизоляции кровельного покрытия из металлочерепицы), на него следует произвести укладку пеноплекса или пенопласта (утеплитель). По наклонным стропильным ногам надо установить обработанный антисептиком брусок (контробрешетка)

Затем важно провести монтаж обрешетки, произвести финальное покрытие кровли. При этом необходимо следовать методике монтажа металлочерепичной крыши

Также могут проходить колебания звука (вибрация), которые начинают передаваться через опоры для устройства кровли (стропила) на облицовку стен. Чтобы устранить данную проблему используются специально предназначенные для этого изолирующие прокладки. Они устанавливаются во время монтажа обработанного антисептиком бруска (контробрешетка). Звукоизолирующими прокладками могут быть резина либо вспененный полиэтилен.

Виды перекрытий

От чердака основную часть дома может отделять чердачное и междуэтажное перекрытия. Разница заключается в том, что в первом случае верхняя часть постройки не отапливается, а во втором она превращена в жилую мансарду.

По конструкции несущие сегменты перекрытий бывают балочными и безбалочными. Первые образованы балками и заполнением, вторые однородные, выполненные в виде плит или панелей.

Балочные перекрытия в частном доме создают таким образом, чтобы основные элементы находились на одинаковых расстояниях. Главным конструкционным материалом является дерево. Металл и железобетон практически не используют.

Деревянные блоки довольно легкие, но имеют серьезный минус — ограничение по наибольшей длине. В междуэтажном варианте их можно использовать, если пролет не длиннее 5 м. Для неэксплуатируемого чердака можно увеличить допустимую величину на 1 м.

Иногда нужно сделать пролет еще больше. Тогда требуется применять металлические конструкции. В летнем дачном домике такое решение по понятным причинам не используется. Чаще всего настил, который кладут поверх балок, одновременно выступает в качестве потолка (для нижнего этажа), и в роли пола (для мансарды либо простого чердака).

В дополнение к балкам и настилу монтируют еще накат и слой утеплителя.

Дома, напоминающие по форме прямоугольник, перекрывают параллельно наиболее короткой стене. Избежать прогиба балок в нагруженном состоянии помогают строго определенная дистанция и сечение конструкции. Эти показатели взаимосвязаны.

Под холодной крышей требуется класть балки с разрывом большим, чем под мансардой (это обусловлено разницей в нагрузке). Независимо от конкретного варианта утеплять перекрытие нужно с таким расчетом, чтобы гарантировать защиту стропил от попадания воды. Поверх защитного слоя требуется создавать непроницаемый для пара материал.

Работы по шумоизоляции при монтаже кровельного пирога

Укладка звукоизоляционного материала может выполняться со стороны чердака, либо с внешней стороны, до монтажа кровельного покрытия. Ко второму варианту обычно прибегают при необходимости обеспечить акустическую защиту уже смонтированной крыши.

При обустройстве новой кровли поверх стропил укладывается специальная гидроизоляционная мембрана или рубероид. Поверх гидроизоляции следует набить реечный каркас

При этом важно не повредить мембрану крепежной фурнитурой в местах, где она не лежит на стропилах. Каждую рейку каркаса непосредственно перед крепежом необходимо обработать монтажной пеной или водостойким клеем с нижней стороны, прилегающей к мембране

Звукоизолирующий материал укладывается в просветы каркаса с некоторым «напуском» на рейки. Высота реек определяется толщиной используемого материала. Сам звукоизолятор крепить не требуется, его удерживает верхний слой теплозащиты. Этот слой материала необходимо уложить максимально ровно, не допуская разрывов и смятия.

На каркас, укутанный минеральной ватой (шумоизоляция под металлочерепицу), рекомендуется уложить утеплитель – это может быть пеноплекс, пенопласт или рулонные материалы, прикрепляя его к стропильным ногам. Далее необходимо вдоль стропильных ног набить контробрешетку, смонтировать обрешетку и уложить финишное кровельное покрытие, соблюдая технологию монтажа металлочерепицы.

Звуковые колебания от кровельного покрытия передаются через стропила на обшивку стен, что существенно увеличивает резонирующую поверхность. Изоляционный материал данную вибрацию снизить не может. По этой причине необходимо использовать специальные изолирующие прокладки при монтаже контробрешетки. В качестве прокладок может применяться войлок, резина или пенополиэтилен.

Правила звукоизоляции мягкими материалами

Прежде, чем начать работы по шумоизоляции перекрытия из дерева, нужно тщательно обработать древесину антисептиком. Причем обработке подлежат все деревянные элементы, которые задействованы в процессе. К нижней части вертикальной стороны балки крепим рейку 30х40 или 40х50 мм. Пространство между ними зашиваем доской не тоньше 25 мм. Причем, крепим ее не к балкам, а к рейке.

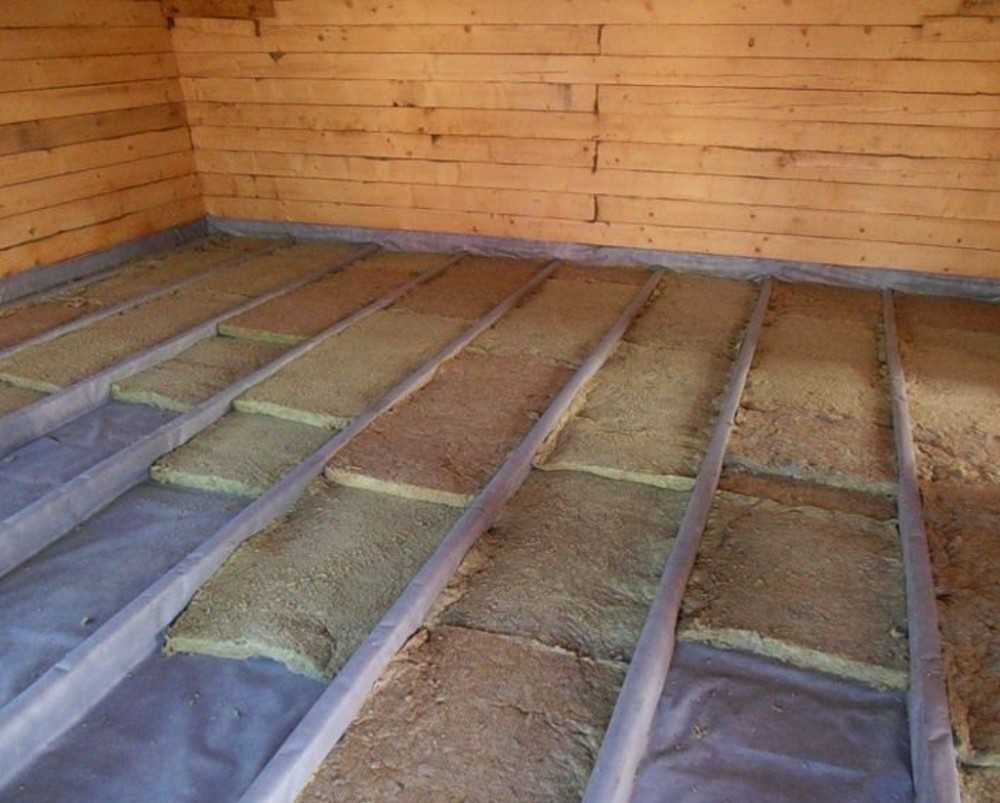

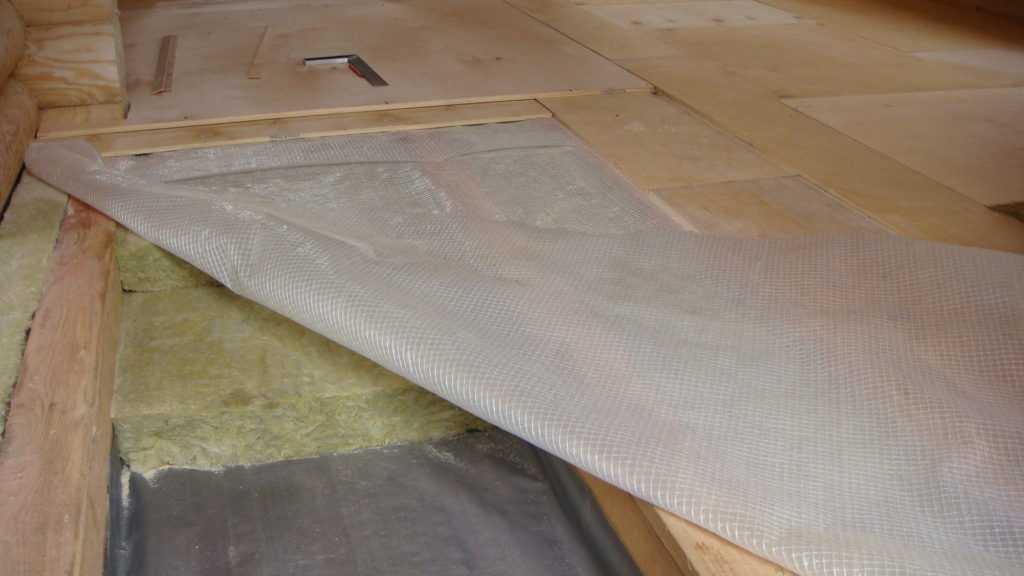

Оборачивая балки, настилаем и крепим пароизоляцию. Выводим ее края на стену с загибом не менее 100 мм. Поверх балок набиваем войлочные полосы. Затем все пространство между балками тщательно заполняем волокнистыми матами. Укладываем их плотно между собой, но не прижимаем сверху. Можно не набивать полоски из войлока по верхним торцам балок. Тогда войлочный настил необходимо расстелить поверх балок и утеплителя с прогибом между балками.

Теперь снизу можно подшивать потолок из гипсокартона или другого отделочного материала. Например, вагонки или доски. Основание для потолка в нижней комнате уже подготовлено. Сверху перекрытия у вас тоже все готово для устройства полов. Нашиваем доску 40х150 мм с шагом 150 мм. Поверх нее можно расстелить слой теплоизола. Но только в том случае, если поверх него вы будете укладывать половую доску или фанеру 20 или 25 мм под ковролин. Если же вы планируете застелить чистовой пол ламинатом или паркетом, то теплоизол не нужен. Для паркета будет своя выравнивающая подложка. Тогда достаточно просто набить поверх доски толстую фанеру, как основание для чистового пола.

Волокнистые материалы лучше поглощают высокие частоты, а настилы – низкочастотные шумы. Чтобы добиться идеального шумопоглощения, нужно сочетать поэтапную укладку одних и вторых.

Звукоизоляция с помощью песка

Принцип этой технологии заложен в свойствах материала. При легком встряхивании он способен спрессовываться. Звуковая волна встряхивает песок и, переходя в механическое движение, гасится. Это, во-первых. Во-вторых, песком создается масса в перекрытии, которая не пропускает шумы. В-третьих, шумоизоляция с песком гораздо эффективнее поглощает все частоты – и высокие, и низкие.

Единственное отрицательное свойство такого метода – общее утяжеление конструкции перекрытия. Чтобы перекрытие надежно эксплуатировалось, балки должны быть прочными и мощными.

На балки необходимо нашить рейки в нижней части, как и в предыдущем варианте. Затем зашить пространство доской или толстой фанерой и обшить пароизоляцией. Теперь закрома для песка готовы.

Совет!

Для лучшего связывания перекрытия можно уложить поперечные лаги, сделав в них вырезы под балки. Лаги, лежащие поперек, образуют вместе с балками коробы. Они гораздо меньше, чем в первом случае. И их легче будет засыпать песком.

Таким образом, вы сделали не черновой пол, а основание для засыпки. Но эти доски или фанера способны не только стянуть каркас перекрытия. По ним можно ходить и выполнять засыпку. Песок еще обладает свойством накапливать тепло. Подобный материал в перекрытиях будет и защитой от шума, и хорошей теплоизоляцией.

Засыпать песок нужно не полностью, а оставлять от 30 до 50 мм свободного пространства для проветривания. Затем нужно набить войлок на каркасные лаги и можно стелить толстую фанеру. Она будет основой для чистового пола.

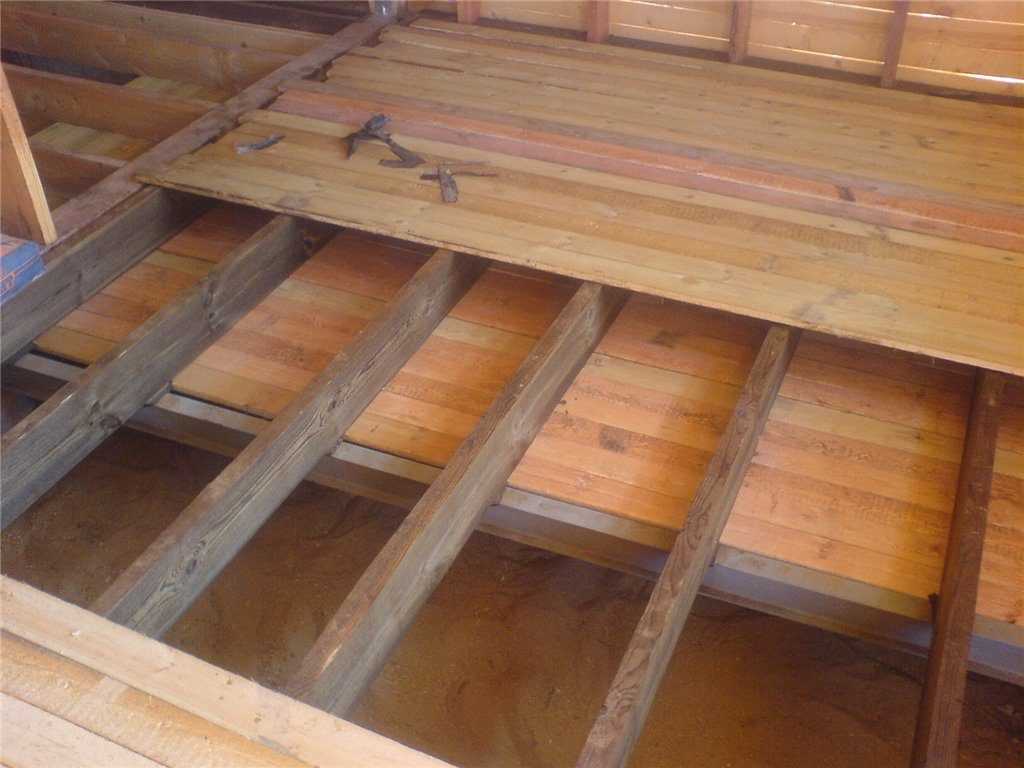

Звукоизоляция перекрытия песком

Черновой или плавающий пол?

Улучшить звукоизоляцию можно и при помощи чернового или плавающего пола. Но только улучшить, а не заменить. Черновой пол – это та самая фанера поверх поперечных досок по балкам или лагам. Поверх фанеры, покрывающей доски, укладывается войлок сплошным настилом, а затем – основной пол.

Плавающий пол – это дополнительная шумоизоляция, он тоже представляет собой слой из фанеры. Только в этом случае, фанера не крепится ничем, а просто лежит на войлочных полосках или сплошном текстильном настиле. Листы фанеры соединяются только между собой через нижнюю подкладную рейку. Этот способ исключает соприкосновение пола и балок. Подобным способом стелят покрытия в мансардах и на чердаках

Есть еще один способ улучшения защиты от звуков – увеличить толщину перекрытия.

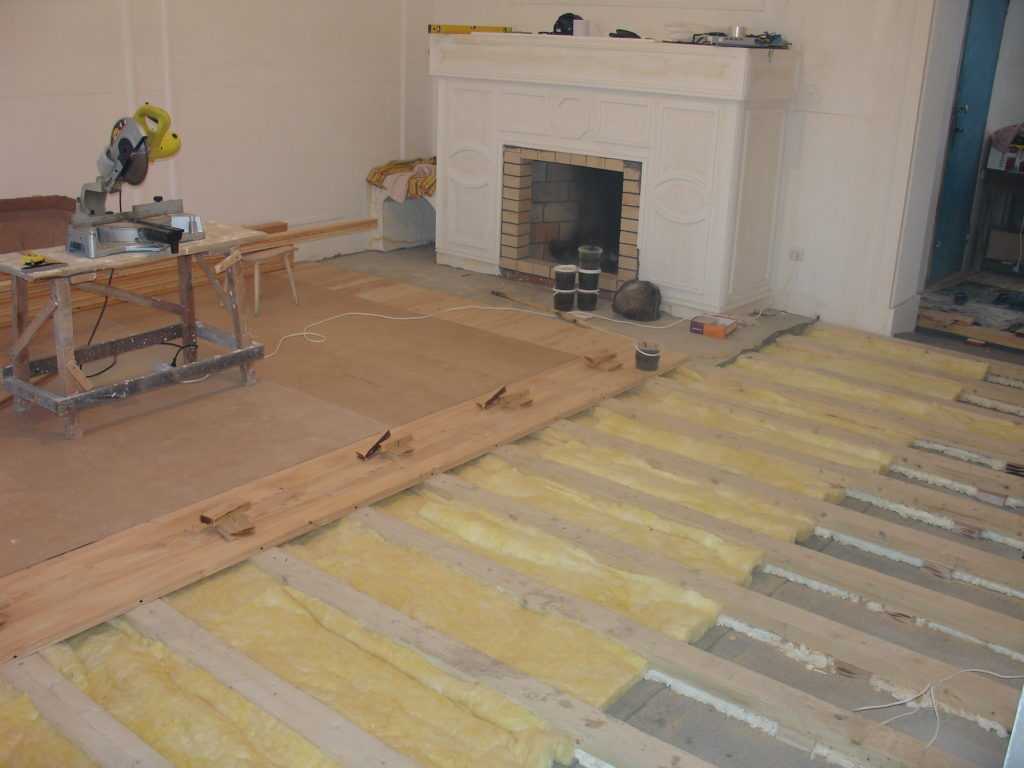

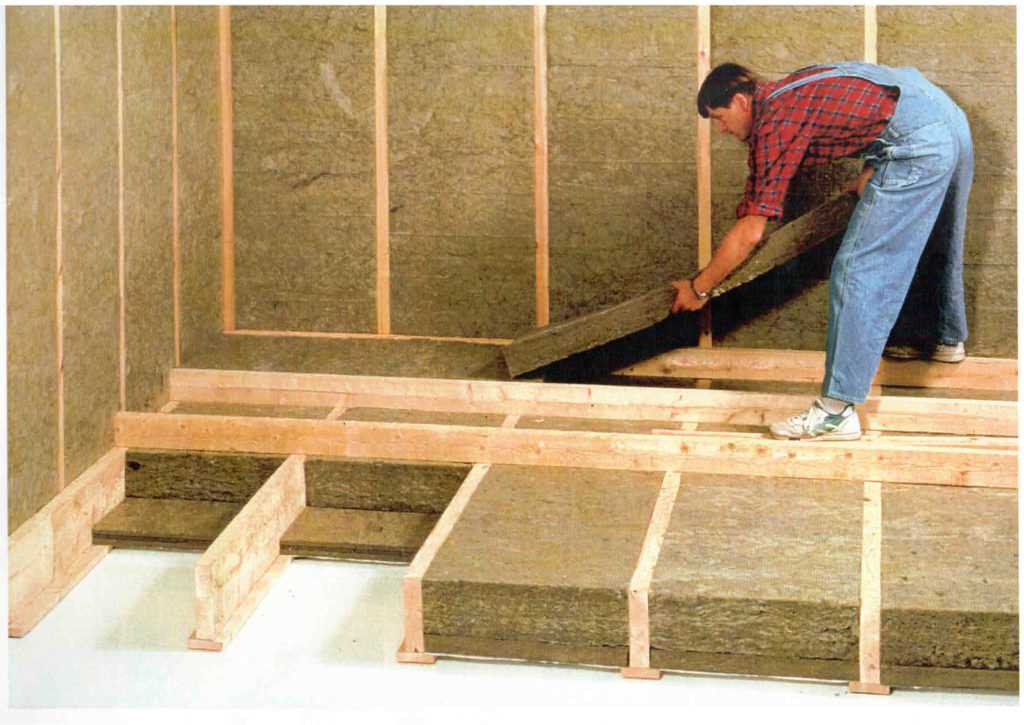

На утепленный и изолированный от шума потолок нашить рейку по абрису балок. Вставить в промежутки волокнистую плиту. Подшить пароизоляцией и опять проложить гипсокартон, который будет для лицевой отделки. При такой технологии индекс Rw будет не менее 54, а показатель Lnw – не выше 66.

Комфорт в деревянном доме – это не только наслаждение природными материалами. Шумо-, эвуко- и теплоизоляция перекрытий из дерева создадут уютную и спокойную атмосферу в вашем доме.

Звукоизоляция деревянных перекрытий

>

Заключение

Выполняя шумоизоляцию межэтажных перекрытий нужно подбирать огнеустойчивые материалы с рыхлой, пористой и волокнистой структурой. Песок позволяет погасить высокочастотные акустические звуки и низкочастотные ударные шумы.

На шумоизоляцию влияет трение древесины. Поэтому нужно делать зазоры между стенами, полом и потолком, а в местах соприкосновения деревянной балки со стеной укладывать прокладку из рубероида.

Наиболее эффективной шумоизоляции можно добиться, если поэтапно сочетать волокнистые материалы с настилами и утеплять обе части межэтажного деревянного перекрытия.

Потери тепла через перекрытие и крышу, согласно принятым нормам в строительстве, могут составлять 15%. На пути своего восхождения оно проходит сквозь зазоры и щели в потолке. Вместе с теплом вверх и вниз по щелям прогуливаются звуки и шумы. Если на уровне границы между этажами правильно провести весь цикл изоляционных мер, то можно выстроить надежную преграду теплу и звукам одновременно.

Добиться низкой слышимости в смежных по вертикали помещениях можно, даже если перекрытие выполнено из дерева. Для этой цели необходимо понимать природу шума. А современные материалы и строительные технологии помогут вам получить наилучший результат.

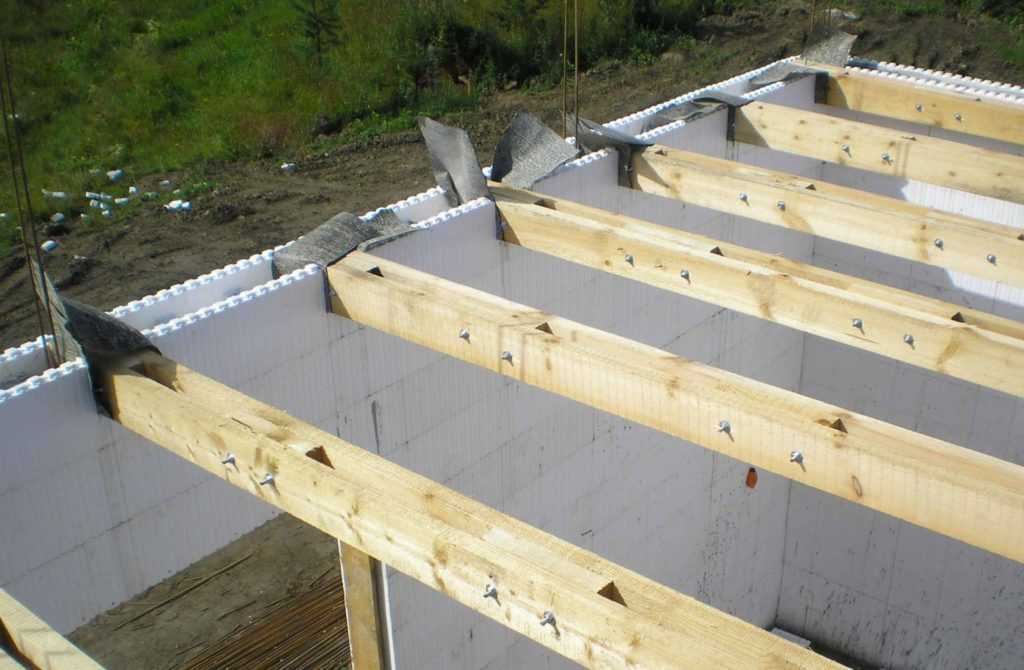

Деревянное перекрытие на балках

Несущие конструкции из дерева часто используются в качестве прокладки. Для идеальной изоляции звука это не очень хорошо. Ведь дерево само по себе является проводником звука. Тем более, если балки опираются на стены, которые принимают на себя и проводят шумы. Значительно снизить проходимость шумов по балкам между этажами можно. Для этого нужно изолировать балки от соприкосновения со стеной с помощью рубероида.

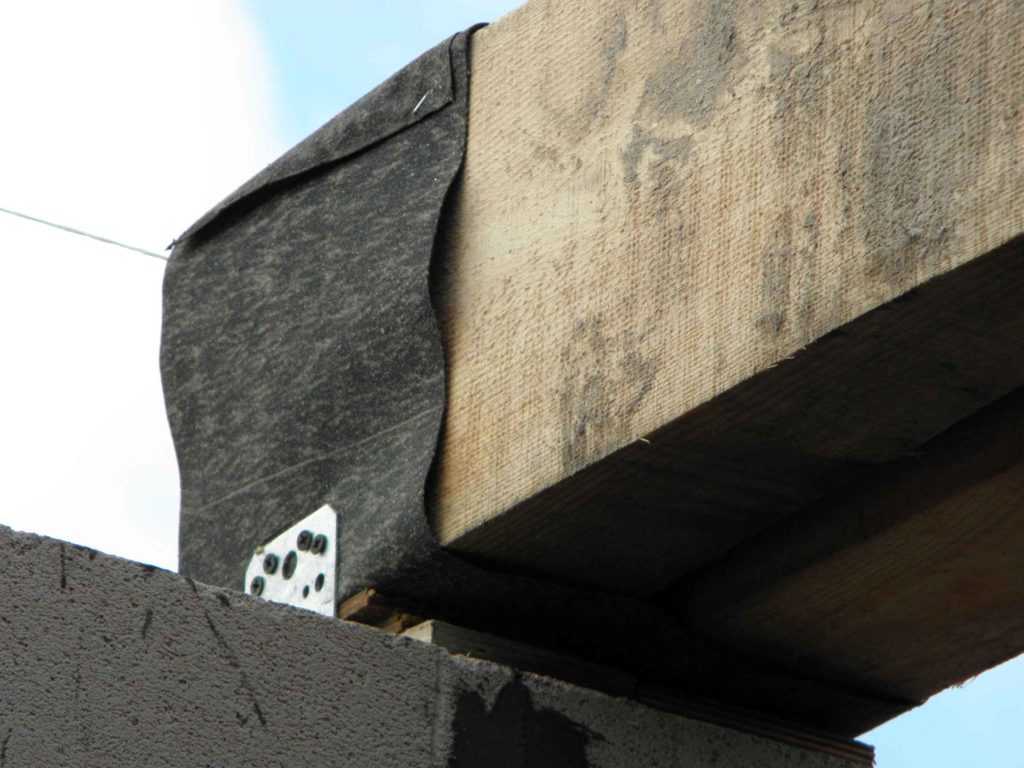

Если это кирпичная стена, то концы балок необходимо обмотать рубероидом. В места, где балки опираются на кирпичную стену положить рубероид, а поверх него – тонкую деревянную прокладку.

Этот же принцип относится к стенам из любого каменного, бетонного или композитного материала.

Подобный метод укладки балок применим и для домовых, мансардных и балконных стен из дерева. С той лишь разницей, что в случае с деревянной стеной достаточно простой обмотки балок рубероидом в местах соприкосновения со поверхностью. Рубероид или гидроизол отсекают беспрепятственное проникновение шумов и звуков по стене через балку. Если толщина перекрытия без учета отделки потолка и пола равна высоте балки, то эта мера существенно изменит конечные индексы Rw и Lmw в лучшую сторону.

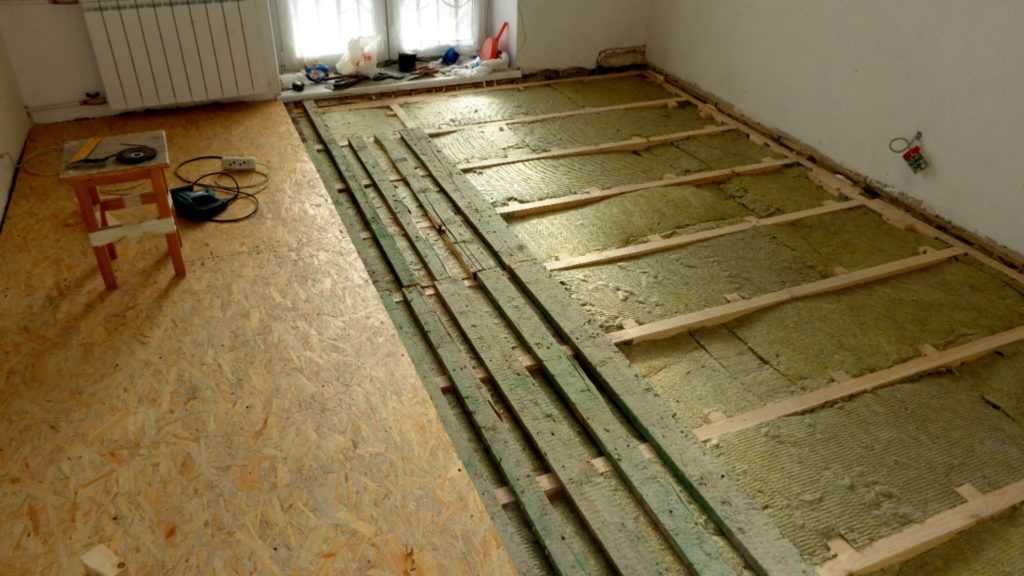

Перекрытие на лагах

Второй вариант устройства деревянных межэтажных перекрытий – положить лаги по балкам. Затем на эти лаги будет укладываться пол. Черновой или основной. В данном случае, гораздо легче отсечь звуки, передающиеся по стенам. Для этого необходимо просто подготовить лаги такого размера, чтобы они не доходили до стены на 15 – 25 мм и уложить их поперек балок. Тогда стена не будет вплотную примыкать к полу.

Воздушные проемы между стеной и балками, а впоследствии и полом, будут заполнены звукоизоляционным материалом. Его мягкая структура будет гасить звуковые колебания стен и не пропустит их к полу. Плинтус нужно будет крепить к стене, а не к полу. Он также не будет проводником звука.

Ленточной полоски из войлока, пропитанного антисептиком, вполне достаточно, чтобы звук от стен задержался на балках.

Верхняя сторон бесшумных балок должна быть обязательно изолирована войлочной прокладкой, независимо от того, лежит пол на балках или же на лагах.

Работы по изоляции перекрытия от «ударного» звука нужно начинать с деревянных балок.

Часть звуковых волн способна проникать между этажами по стенам

Очень важно изолировать деревянные балки от стены. Тогда часть шума можно отсечь уже на этом этапе. Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее

Взаимная шумоизоляция верхнего и нижнего помещения по такой технологии будет гораздо эффективнее.

Деревянное перекрытие дома
