Ворота своими руками: чертежи, фото и видео

Мелкие уточнения и советы

Высокой надежностью должно обладать и дверное полотно. однако, при желании вы можете оформить его внешнюю часть при помощи пластика. Благодаря подобному решению вы придадите ему современный вид, что сделает его максимально схожим с заводским вариантом.

Будьте особенно аккуратны с роликами, так как среди всех элементов конструкции они меньше остальных защищены. Во время их установки убедитесь, что они закреплены максимально надежно. Однако вначале следует определиться с подходящим вариантом роликов. Учитывая, что они выполняют роль движущегося элемента конструкции ворот. их характеристики прочности будут самыми низкими.

Большинство владельцев чаще всего ограничиваются установкой одного либо двух роликов. Лучше всего, если вы выберете систему роликов, состоящую из большего количества элементов. Действуя подобным образом, вы сможете рассчитывать на их высокую надежность, при этом, если один ролик сломается, то это не скажется на работе всей конструкции. Ворота будут функционировать без видимых изменений, а вы получите возможность подыскать подходящую замену.

Установка подъемных ворот своими руками — эффективное решение проблемы защиты гаража, которое, помимо всего прочего, обеспечит вам комфорт при пользовании ими. Выполнить эту работу в состоянии любой владелец

При условии выполнения всех рекомендаций вы сможете рассчитывать, что ваши новые гаражные ворота будут служить на протяжении длительного времени, не требуя большого внимания по их обслуживанию.

Монтируем несущую раму

Первый этап работ после приобретения необходимых материалов и подготовки инструментов – изготовление и монтаж несущей рамы.

Данный элемент состоит из внутренней и наружной частей. Работы выполняются в такой последовательности:

  • с помощью болгарки отрезается восемь кусков уголка, длина четырех из них – по ширине конструкции, остальных – по размеру высоты;
  • нарезанный уголок раскладывается на плоскости, угольником проверяется прямолинейность углов между элементами;
  • сваривается рама;
  • наружная сторона стыков тщательно выравнивается болгаркой.

Чтобы конструкцию не повело при сварке, рекомендуется предварительно выполнить прихватки и зафиксировать элементы стальным арматурным прутом, впоследствии срезаемым. Дополнительную жесткость конструкции придадут небольшие куски металлических уголков, вваренных по углам.

Чем зашить секции: выбор материала

Среди огромного перечня сырья предлагаем наиболее популярные. Кратко оценим преимущества и недостатки каждого из них.

Металл

Такие створки всегда смотрятся красиво. Из главных плюсов – прочность, длительный срок службы. Минус – часто высокая цена.

Профлист

Относительно недорогой материал для обшивки, который не нуждается в отделке. Его поставляют в разных цветах, размерах.

Советуем ознакомиться со статьями:

  • Марка профлиста для забора
  • Способы крепления профлиста к забору

Металлический штакетник

Современная альтернатива деревянному штакетнику. Отличается большим сроком службы, выбором цветов покрытия.

В комплект часто принято поставлять и элементы крепежа.

Тематический материал:

  • Металлический забор шахматка
  • Как рассчитать евроштакетник на забор

Кованые элементы

Ковка станет красивым дополнением обшивки или основным материалом ворот. Орнаменты и узоры ручной работы сделают ворота настоящей композицией искусства. У рисунков художественной ковки нет повторений.

Построить самому такие створки не выйдет. Для этого требуется опыт и навыки работы со сваркой.

Важно учесть, что ковка имеет внушительный вес, поэтому под такие створки подбираются усиленная фурнитура и петли. Основной минус кованых ворот – высокая стоимость

Основной минус кованых ворот – высокая стоимость.

Сетка

Материал для временных или постоянных дачных заборов. Имеет низкую цену, разные варианты форм.

Фото: ворота и забор из сварной сетки

Сварная

Состоит из прутьев арматуры, сваренных между собой в секции. Пролеты продаются готовыми с элементами крепежа. Такие створки устанавливаются быстро.

Редко используются в качестве проема под заезд авто для частного сектора из-за просматриваемости усадьбы. Чаще – на производственных, сельскохозяйственных территориях. Цена доступна.

Рабица

Реализуется в рулонах с разным размером ячеек.

Это популярный бюджетный секционный материал для временного ограждения.

Рекомендуем ознакомиться:

  • Забор из сетки-рабицы
  • Чем украсить забор из сетки рабицы

Дерево

Самодельные ворота из древесины популярны как у жителей небольших деревень, так и у владельцев больших жилых загородных комплексов.

Дерево уязвимо к влаге, насекомым, огню, поэтому перед использованием все детали подлежат защитной обработке антисептиками.

Доска

Простой материал. Легкий в монтаже. Доски фиксируются вплотную друг к другу или с зазорами. В качестве завершающей отделки их лакируют, красят (на выбор).

Тематический материал:

  • Ограждение из необрезной доски
  • Забор из доски своими руками

Штакетник

Обшивка деревянным штакетником делается быстро. Поврежденные элементы легко заменяются без вреда для всей конструкции. Планки удобно красить, покрывать лаком. Готовые створки дополняют резными деталями, ковкой.

Особенности

Откатные ворота начали активно использовать уже более 50 лет назад. Сначала их можно было увидеть в основном при въезде на крупные промышленные и складские территории. Со временем конструкция и фурнитура совершенствовались и становились все доступнее и проще в установке. Постепенно различные варианты раздвижных ворот начали устанавливать на частных территориях, а на сегодняшний день они не редкость и для дачного участка.

В отличие от конструкций подъемного и распашного типа у раздвижных ворот гораздо больше преимуществ:

  • Компактность. Это особенно актуально в случаях, когда проезд между соседними участками и место во дворе ограничены. Также откатные ворота практически исключают вероятность повреждения автомобиля створками.
  • Износоустойчивость. Основной минус распашных ворот — наличие петель, которые подвержены провисанию под тяжестью створок. У сдвижных ворот такие проблемы отсутствуют за счет равномерного распределения веса конструкции по роликовым опорам.
  • Взломостойкость. Грамотно спроектированная и изготовленная система может выдержать таран тяжелого транспорта.

  • Защита от парусности. Даже шквальные порывы ветра не наносят повреждения таким конструкциям.
  • Доступность автоматических приводов. Мотор и комплектующие автоматических раздвижных ворот дешевле оборудования, которое устанавливается на распашные и подъемные конструкции.
  • В зимний период не требуется расчистка снега перед открыванием створки.

Сначала необходимо рассчитать ширину пролета для въезда автомобиля. Обычно для частного сектора рекомендуется проем равный 4 метрам: в него свободно может заехать и легковой, и грузовой транспорт. При необходимости ширину въезда можно уменьшить до 3 или увеличить до 6 метров и более.

Свободное пространство вдоль забора со стороны отката створки должна соответствовать:

  • для подвесного и колесного видов конструкций – ширине полотна,
  • для консольных ворот – на 40-50% больше ширины створки.

Преимущества автоматических ворот

Автоматические откатные ворота просты в ежедневном пользовании. Основными плюсами автоматики являются:

  • Удобство: все системы автоматизации могут находиться под контролем всего одного пульта.
  • Простота: открыть их можно не выходя из машины или дома, одним нажатием на кнопку пульта дистанционного управления.
  • Надежность: устройства автоматизации продлевают срок службы ворот, т.к. способствуют плавному ускорению и замедлению в начале и в конце маневра.
  • Безопасность: автоматизированные ворота снабжены системой безопасности и при возникновении риска наезда прекращают движение.

Ворота без автоматики менее удобны в быту, зато обойдутся несколько дешевле. Делая выбор в пользу автоматики, необходимо учитывать зависимость мощности двигателя от веса ворот.

Двигатели имеют различную мощность. Соответственно, для легких сооружений подойдет двигатель обычный двигатель средней мощности. С тяжелыми коваными конструкциями отлично справится двигатель 700-800 Вт.

Так как при установке системы автоматизации придется иметь дело с электроникой, самостоятельно с данной работой справится не каждый. Ставить автомат можно, обладая в этой сфере определенными знаниями.

Если вы достаточно уверены в своих знаниях, и готовы установить автоматическую систему на ворота самостоятельно, вам понадобятся следующие материалы и оборудование:

  • электронный привод для откатных ворот;
  • пульты для дистанционного управления;
  • элементы для безопасности;
  • рейка с зубцами;
  • сигнальная лампа;
  • сварочный аппарат;
  • сверла для металла и дрель;
  • приводы для подключения элементов безопасности;
  • электроприводы для питания;
  • приводы для подключения сигнальной лампы.

Также понадобится швеллер и пара кареток, так как на швеллере расположится электропривод.

Установка автоматизации состоит из нескольких этапов:

  • выбор места для электропривода;
  • укладка привода на швеллер и закрепление его зубчатой рейкой;
  • приваривание рейки к профильной трубе;
  • установка концевых выключателей;
  • подключение привода.

Помимо автоматизации, на двери можно установить камеры наблюдения, устройства против взлома, домофон и другие опции, способные повысить комфорт пользователей.

Какой материал выбрать

Выбор материала основан на знании тонкостей предстоящей обработки

От качества используемого материала зависит конечный результат, поэтому важно заранее знать, с чем придется совмещать кованые элементы. Это может быть дерево или металлопрофиль

Каркас ворот будет надежным и прочным, если для его изготовления взята профильная труба сечением 50х50 мм или стальной уголок.

Если отдельные элементы создаются с помощью станков, на которых можно гнуть металлические пруты, стараясь придать им неповторимые формы, то в качестве основы подойдет арматура из легированной стали. После изготовления составляющих орнамента с помощью сварочного аппарата, придется позаботиться о качественной обработке всех швов и соединений.

Порядок расчёта потребности в материалах

Прежде чем приступить к расчетам, необходимо изучить представленный специалистами чертеж и эскиз будущих ворот. На них должны быть отмечены все детали, касающиеся:

  1. Количества декоративных элементов.
  2. Из параметров.
  3. Формы и толщины.

Формула, которой пользуются при выполнении расчетов, довольно проста. Потребуется замерить высоту и ширину створок в зависимости от параметров опорных столбов, учесть необходимость обеспечения зазора между нижней планкой рамы ворот и почвой:

  1. От каркаса до асфальта расстояние должно быть не меньше 50 мм.
  2. До почвы с травянистым или открытым грунтом – не менее 10-12 см.

Далее при поведении вычислений принимают во внимание количество одинаковых составляющих (по форме, длине, толщине), число пик, колец, завитков. Высчитывают длину прута, необходимого для создания каждого отдельного компонента, выясняют сколько таких частей может быть сделано из одного прута и исходя из полученных данных, определяют число прутов, которые понадобятся мастеру для выполнения заказа

Особенности расчета ворот

Особенности самостоятельного расчета

Расчет конструкции один из самых важных и первоочередных этапов. Игнорировать этот этап не стоит, так как сооружение откатных намного сложнее распашных.

Процесс расчета включает в себя следующие этапы:

  1. Определение высоты и ширины проема. В результате можно будет подобрать необходимый тип ворот для свободного передвижения.
  2. Расчет противовеса.
  3. Оценка веса сооружаемой конструкции.
  4. Изготовление эскиза или чертежа.

Расчеты откатных ворот

Более того, понимая, какой вес конструкции будет в конечном счете, подбираются соответствующие механизмы и движущиеся части, которые смогут справляться с нагрузкой.

Хотя самый простой вариант получения расчетов обратиться в специализированную компанию, которая предоставит папку с чертежами и расчетами, сделать это можно самостоятельно. Стоит сразу заметить, что все приведенные расчеты касаются откатных ворот консольного типа. Они сложнее от всех остальных типов, поэтому рассмотрим их подробней.

Данные высоты и ширины проема

Ширина ворот (L) будет равна:

  • ширине проема;
  • технологическим отступам открытия/закрытия;
  • минимальному расстоянию между центрами кареток.

Исходя из этого L будет больше проема.

Расчет противовеса

При движении створки должны быть уравновешены. Этот показатель достигается расчетом противовеса. Благодаря этому удельная масса конструкции будет равномерно распределяться по кареткам. Соответственно, чтобы было как можно меньше нагрузки, противовес должен быть большим.

Но как быть, если для движения створки недостаточно места? В таком случае необходимо понимать, что длина противовеса не должна быть меньшей на 40% от ширины створки. Идеальным показателем является 50%. Как следствие ширина L в своей конструкции имеет противовес.

Расчет веса

Это значение определяется исходя из веса используемого материала:

  • Профнастил ~ равен 4 кг/м2.
  • Сталь, толщиной 2 мм ~ 17 кг/м2.

Ворота с каркасом 4×2 м в среднем будут иметь вес 200 кг. Имея такие данные, можно определить показатели направляющей балки. В этом случае можно отталкиваться от заведенного стандарта.

Расчет прочности фурнитуры

Для ворот потребуются ролики, улавливатели и поддерживающая шина. Современные изделия такого плана позволяют подобрать необходимую конструкцию. За основу возьмем простейшую оценку ветровой нагрузки, которая равна 12 м/с до 90 кг/м2 и равномерно распределяется по опорным зонам полотна.

Как убедиться в том, что изготовленная вами конструкция даже при сильном ветре будет работать без перебоев? Для этого необходимо достичь того, чтобы прочность фурнитуры была больше расчетной массе ворот. Также учитывается боковой момент в 100 кг/м, умножаемый на 8 кг/м, что равняется 800 кг/м. В принципе это немного ~ на каждый опорный элемент по 150–180 кг/м.

Дополнительные расчеты

Кроме всего перечисленного, стоит уделить внимание и другим аспектам. Обратите внимание на рейку для ворот, опоры под роликовые каретки и на количество анкеров

Также важно правильно рассчитать закладные на опорных столбах. В этом случае необходимо отталкиваться от 60% всей массы ворот, поделенных на количество закладных

Монтаж ворот

Первым шагом в установке ворот является их проектирование. Для этого необходимо замерить проем и самостоятельно составить эскиз или подобрать готовый чертеж.

Чертеж подъемно-поворотных ворот

После этого приобретаются материалы, инструменты и начинается непосредственная работа по изготовлению ворот:

  1. Собирается коробка из брусков, которые скрепляются между собой угольниками или металлическими пластинами.
  2. Коробка фиксируется в проеме и крепится штырями, низ примерно на 2 см заглубляется в стяжку пола.
  3. Собирается полотно ворот: рама обшивается щитом и закрывается листовым металлом.
  4. Из уголка изготавливается опора механизма, в одной полке просверливается два отверстия диаметром 1 см для фиксации к продольным стойкам, в другой – еще три под крепления пружинного кронштейна. Для крепления швеллерного кронштейна, используемого как опора для пружины, в одной из полок просверливается 3 отверстия.
  5. Кронштейн и пружина соединяются с помощью регулировочной пластины, изготовленной из полоски железа. Крайние витки пружины используются в качестве зацепов, а к низу присоединяется регулятор натяжения из прутка. С одной из сторон получается кольцо, с другой – нарезается резьба.
  6. Шарнирный узел снизу изготавливается из уголка с отверстием (0,85 см) и приваривается к раме между нижним ребром и серединой отверстия для рычага механизма подъема на расстоянии 12 см.
  7. Пластина с отверстием для регулятора натяжения приваривается к торцу рычага.
  8. Изготавливаются рельсы для движения щита: составляются 2 уголка, и края их полочек свариваются таким образом, чтобы внутреннее пространство между их вершинами равнялось 5 см.
  9. Один конец такой рельсы приваривается к пластине с отверстиями. Между осевой линией направляющего и нижним ребром поперечины должен остаться промежуток 8 см. Куски швеллера привариваются к другим краям рельс на расстоянии 14-15 см. Швеллер крепится к потолочному бруску с помощью болта.

После окончания сборки конструкция окрашивается для придания ей эстетичного вида, труднодоступные места рекомендуется окрасить перед сборкой.

Схема установки ворот

Рекомендации профессионалов, которые надо учитывать при изготовлении подъемно-поворотных гаражных ворот:

  • для сборки деталей рекомендуется использовать сварку, что снизит необходимость в крепеже и сверлении отверстий;
  • высота проема ворот не должна быть меньше, чем 2,2 метра, а расстояние от верхней части проема до потолка – 0,35-0,5 метра;
  • если подъем низкий, барабан следует располагать сзади;
  • в нижнем профиле полотна должен быть паз, в который устанавливается уплотнитель;
  • вес полотна – очень важный параметр, его оптимальное значение составляет 100 кг;
  • в качестве привода можно установить реверсивную самоблокирующуюся лебедку (220 В, 350 Вт, тяговое усилие – 125 кг);
  • для обустройства автоматики можно воспользоваться автомобильной сигнализацией.

Для удобства эксплуатации полотно можно изготовить со вставками из полупрозрачных материалов, что увеличит количество света, а также оснастить стопорными устройствами и системами безопасности, защищающими от защемления или предотвращающими взлом.

Самодельные подъемно-поворотные ворота – это самая экономная возможность закрыть проем гаража, не ограничивая функциональность, удобство пользования и оригинальность их дизайна.

На видео — подробный рассказ о самостоятельном изготовлении подъемно-поворотных гаражных ворот:

Способы монтажа столбов

Реализуется несколькими способами. В основном отличается только укрепление опор. От него зависят эксплуатационные характеристики. Столбы чаще всего бывают из металла – обычно их объединяют с воротами из профнастила. Весят они немного, поэтому прочности опор хватит на их полноценное удерживание без деформаций. При желании размер увеличивается.

Способы монтирования:

  • Забивание. К достоинствам данного варианта относится экономичность, быстрота, возможность замены, ремонта, самостоятельного выполнения. Вбивают в приготовленное отверстие глубиной 1,2 м. Потом их связывают со всем забором, соединяя друг с другом съемной планкой. Обязательно ставить  только на ровной поверхности.
  • Бетонирование. Этот способ дает возможность получения дополнительной устойчивости. Процесс реализуется при помощи арматуры или без нее. Ямы делают не меньше 2 м глубиной. В лунке размещается столб, выравнивается уровнем, отверстие заливается бетоном, дополнительно размещая в нем стакан из арматуры. Бетонирование занимает до 1,5 м глубины.


Бетонирование

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

  1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

  2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
  3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

  4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
  5. Собрать раму на специальной ровной площадке.

  6. Сварить её и дополнительно укрепить стальными уголками.

  7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

  8. Приварить петли к местам крепления перемычек.

  9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

  10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

  11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

  12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

  • два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
  • пульт дистанционного управления с дальностью действия не менее 50 м;

  • понижающий трансформатор;
  • электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

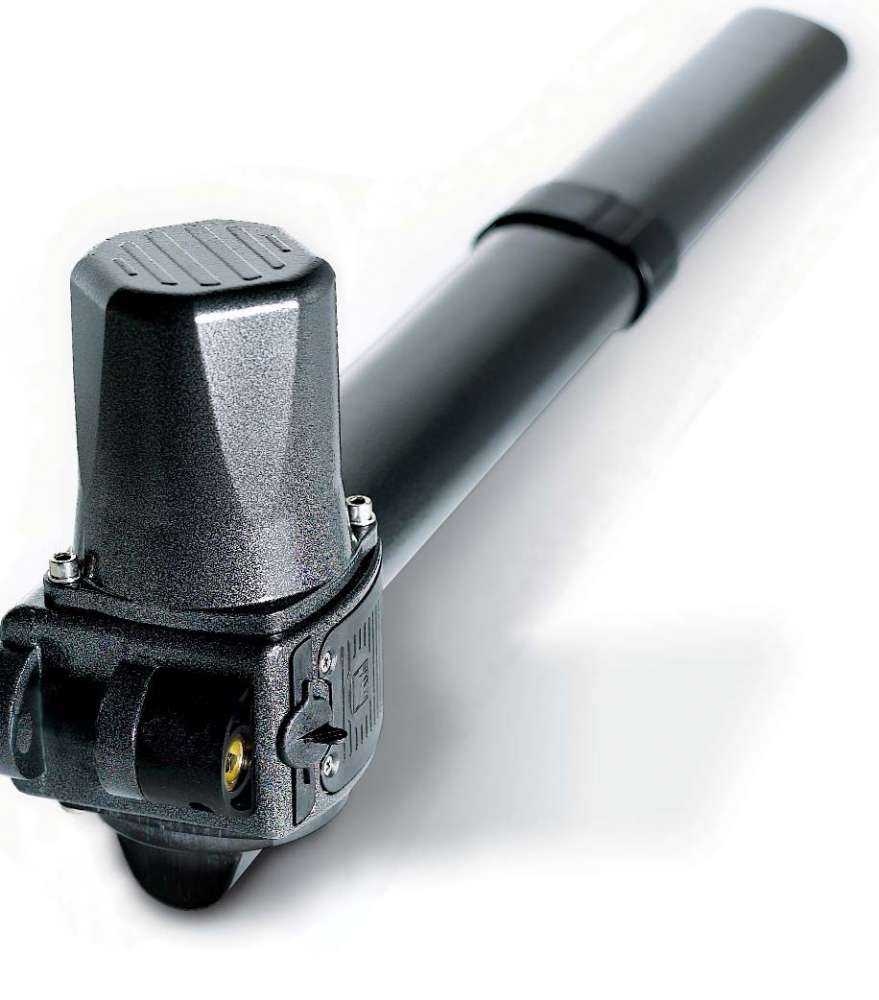

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

  • электрическая дрель;
  • плоскогубцы;
  • шуруповёрт;
  • рулетка;
  • изоляционная лента;
  • молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

  • если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

  • если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

  1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
  2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

  3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

  4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

  5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
