Коптильня своими руками: мастерим конструкцию для приготовления деликатесов

Изготовление стационарной коптильни горячего копчения из кирпича

После того, как вы потренировались на изготовлении простых коптилен, можно приступать к выкладке монументальной конструкции из кирпича.

Какие материалы и инструменты понадобятся для работы

Для возведения коптильни горячего копчения нам понадобятся:

• огнеупорный кирпич, подойдёт и керамический, а вот силикатный использовать нельзя;
• глина;
• ёмкость для раствора;
• строительные инструменты: уровень, шпатель, молоток, кельма, лопата;
• решётка и прутья;
• металл для дверцы и крыши;
• стальная сетка;
• бетон;
• щебень и песок;
• рубероид и битумная мастика.

Чертёж и порядовка

Для горячего копчения очаг необходимо расположить непосредственно под камерой. Дымоход предпочтительнее сделать из кирпича или металла, поскольку это также влияет на вкус продуктов. Для защиты от осадков сверху нужно установить стальной колпак. Ещё одну важную деталь потребуется предусмотреть заранее – съёмный поддон, в который стекают соки и жир во время копчения. Это даст возможность вовремя очищать его, что позволит избежать образования нагара.

Чертёж коптильни горячего копчения из кирпичаПодробная порядовка кирпичной кладки

Пошаговая инструкция

Поскольку коптильня из кирпича – это стационарная конструкция и переместить её не получится, необходимо тщательно выбирать место для возведения. Желательно расположить её подальше от деревьев и строений, чтобы не нанести им урон. Площадка должна быть ровной. Можно дополнительно подвести водопровод и установить небольшой столик. Рассмотрим весь процесс строительства коптильни более подробно.

Заложение фундамента

Этапы возведения фундамента следующие.

1. Вырыть неглубокую яму около 30-40 см.
2. На дно уложить песок и щебень, утрамбовать их и выровнять.
3. Уложить сверху стальную сетку.
4. Залить бетонной смесью.
5. После полного застывания бетона уложить на битумную мастику рубероид для гидроизоляции.

Для семьи достаточно небольшой коптильни, площадь основания которой 1м²

Выкладка коптильни

После завершения работ по возведению фундамента, приступают к выкладке основной части.

Иллюстрация	Описание действия
	Нанести на основание мастерком раствор из бетона, намазать тычок кирпича раствором и уложить первый ряд по схеме. Кирпич вдавить в бетон, слегка ударить резиновым молотком и убрать мастерком раствор, который выйдет наружу.
	Согласно схеме уложить второй ряд кирпича, проверяя каждый угол кладки строительным уровнем. Толщину швов следует делать около 12 мм. В углах кирпич должен накрывать швы предыдущего ряда, поэтому порядовку следует начинать с угла.
	С третьего ряда нужно закрепить дверцу.
	После пятого ряда устанавливают решётку над топочной камерой и продолжают выкладывать вытяжной канал.
	После шестого ряда следует оставить место для дверцы основной камеры.
	После выкладки десятого ряда закрыть топочную камеру металлическим листом с отверстием.
	С одиннадцатого ряда кладка выполняется только по периметру.
	Установить вторую дверцу.
	После двенадцатого и шестнадцатого ряда установить скобы для крепления решётки. После девятнадцатого ряда уложить перемычки из уголка.
	Все этапы работ постоянно проверять уровнем.
	Двадцатый ряд выкладывается на перемычку.
	Установить дымоход и обложить его кирпичом.
	Для копчения на металлическую заглушку насыпается щепа, на нижние скобы следует установить поддон для сбора жира, а на верхние – решётку или мангалы с продуктами.
	Установить дверцу.
	Вот такая печь-коптильня получилась за два дня.

Более подробно весь процесс можно посмотреть на видео:

Watch this video on YouTube

Чтобы проверить, насколько правильно возведена коптильня, нужно выполнить тестовую закладку небольшого количества продуктов. По цвету и качеству приготовленных блюд можно судить о результате. Для начала, необходимо закрыть выходное отверстие трубы, прогреть камеру в течение получаса, затем открыть выход и дать устройству  поработать ещё 30 минут. Если от коптильни не идёт дым, значит, все швы герметичны, в противном случае, следует сразу справить недочёты. Подкопчённые продукты должны быть горячими, иметь румяную корочку и золотистый вид.

Коптильня переносного типа

Если участок земли расположен под уклоном, то можно легко изготовить переносное устройство для холодной дымовой обработки продуктов. Достаточно следовать пошаговым рекомендациям. Мобильная коптильня для рыбы своими руками делается так:

• выкапывается канал для дымовой трубы шириной 30 см и 6 м длину;
• в канал закладывается труба диаметром 20 см, она будет находиться между топкой и коптильным ящиком;
• из полотен металла сваривается топка кубической формы, ее также можно сложить из кирпича;
• топка прикрепляется к трубе;
• для создания тяги на топке ставится задвижка;
• из досок сколачивается плотный шкаф для копчения;
• внутри шкафа ставятся решетки и задвижка.

Такую коптилку легко собирать и разбирать, перенося, если нужно, с места на место.

Как сделать коптилку горячего копчения своими руками

При навыках работы со слесарным инструментом аппарат для копчения легко сделать самостоятельно.

В качестве корпуса используются огнетушители, бочки и другие ёмкости. Простой в изготовлении является коптильня из холодильника, особенно для холодного копчения.

Простая коптильня

Проще всего сделать коптильню горячего копчения из конусного ведра. Такая форма облегчает установку на необходимой высоте решёток с копчёностями. Вместо поддона для жира используется старая миска, которая ставится на подставке из консервной банки. В её стенках прорезаются отверстия для выхода дыма, а сама банка переворачивается вверх дном

Схема простой коптильни

Кирпичная коптильня

Если позволяет место и необходимо регулярно готовить большое количество продуктов, то имеет смысл сделать стационарную коптильню горячего копчения из кирпича.

В этом сооружении камера с продуктами расположена над очагом и отделена листом толстого металла.

Есть два варианта этой конструкции:

• В разделяющем листе сверлятся отверстия для дыма, а вверху камеры находится дымоход. Эта конструкция проще, но дым более горячий, а дрова должны быть только лиственных пород.
• В разделяющем листе отверстия отсутствуют и на него насыпаются опилки и щепа. В очаге есть свой дымоход и топить его можно любыми горючими веществами.

Компоненты кирпичной коптильни

Электрокоптилка

Электрокоптильня отличается от обычной способом нагрева. Вместо костра в ней дно нагревается электронагревателями. Это даёт возможность в устройствах среднего размера устанавливать внутрь корпуса электроплитку, а на неё ставить ёмкость с опилками, например, старую сковородку.

Схема электрокоптилки

Бытовая коптильня

Приготовить домашние копчёности можно не только на даче, но и на кухне городской квартиры. Для этого нужна малогабаритная коптильня с дымоотводящим шлангом. Делается такая коптильня из нержавейки.

Греется такое устройство на газу. Размеры на чертеже коптильни горячего копчения определяются размерами газовой плиты и составляют 450х300х250 или 500х300х300 мм. Конструктивно это металлическая коробка из углеродистой, а лучше нержавеющей стали толщиной 2 мм с крышкой и ручками — по бокам корпуса и сверху крышки. Внутри на подставке устанавливается собранные в одну конструкцию поддон для жира и одна или две решётки.

В крышке имеется дымоотводящий патрубок 1/2″, на который одевается обычный садовый шлаг. Этот шланг высовывается в форточку или вставляется в вентиляционный канал.

При работе на дно насыпаются опилки, устанавливается поддон и решётки, устройство закрывается и ставится на газовую плиту. Нагретый дым идёт по шлангу в форточку, а в щели между крышкой и корпусом подсасывается воздух из кухни. Поэтому в помещении запах практически отсутствует. Для полной ликвидации запаха необходима коптильня с гидрозатвором.

Составляющие бытовой коптильни

Коптильня горячего копчения для квартиры

Большинство устройств для копчения дымят при работе, поэтому они используются только на открытом воздухе. Но есть конструкция, которую можно установить даже на кухне многоэтажного дома. Это коптильня с гидрозатвором.

Это устройство похоже на малогабаритную бытовую коптильню с некоторыми отличиями:

• крышка на 10 мм больше и имеет загнутые края;
• к верхней части корпуса приварен уголок 15х15мм;
• в образовавшийся жёлоб наливается вода и опускаются края крышки.

Образовавшийся водяной затвор не позволяет дыму выходить на кухню. Для большей защиты помещения от запахов в крышке находится патрубок для дымоотводящего шланга.

Коптильня горячего копчения

Коптильня полугорячего копчения

Кроме холодного и горячего есть полугорячее копчение. Оно производится при температуре 50-70 градусов. Длительность приготовления составляет около 12 часов.

Конструктивно это обычная коптильня с дымогенератором. Отличие в длине подводящего дымохода. Он делается такой, чтобы дым не успевал остывать и поступал в коптильную камеру нагретый до необходимой температуры.

Если удлинить дымоход, то коптилку полугорячего копчения легко превратить в коптильню холодного копчения своими руками.

Коптильня для полугорячего копчения

Преимущества копчения

Здесь придется рассмотреть процедуру полностью. Сделать самодельную коптильню может каждый желающий. Пользоваться ей просто, и поваром быть не нужно. Аппетит появляется еще до готовности, так как запах дыма приятно ласкает рецепторы. Сама же еда отличается отменным, неповторимым вкусом, запахом, внешним видом. При этом используется все натуральное. Никакого жидкого дыма, ароматизаторов, красителей и т.д. Готовить можно для себя или компании. Продукты полностью приготовляются.

Исключен случай, когда сверху появляется корка, а внутри мясо остается сырым. А это значит, что расстройства желудка не будет. Размеры коптильни бывают разные. Есть портативные модификации, которые можно брать с собой на природу, куда бы вы не выбирались на отдых. Многие кладут ее в багажник автомобиля, и везут на рыбалку или охоту. В любой момент добычу можно вкусно приготовить и скушать. Более того, копченые продукты хранятся долго, а значит, полностью решается задача, привести трофей домой. Для этого не придется прерывать досуг, чтобы добраться до холодильника.

К числу прочих достоинств относится:

1. Способность дыма работать как антисептик. Он убивает микробы.
2. Копчение происходит при минимальной температуре, что позволяет сохранять витамины. При жарке или варке они распадаются.
3. Дым своеобразным образом «консервирует» продукт, а значит, он долгое время не портится.

Быстрота приготовления занимает особое место в перечне достоинств. Сделайте коптильню своими руками, и на готовку небольшой рыбешки или, скажем, цыпленка, потребуется 30-40 минут. При этом не нужно стоять у очага, что-то переворачивать, смотреть, чтобы не пригорело. Можно заниматься своими делами, например, накрывать на стол. Изготавливают стационарные или переносные модели. В качестве очага используют открытый огонь или угли. Для изготовления используются недорогие материалы, а хранить коптилку можно в любом сухом помещении: сарай, кладовая, гараж.

Различия горячего копчение от холодного

Всего существует два вида копчения: холодное и горячее. В каждом процесс используется разный температурный режим, длительность приготовления и предварительная подготовка продуктов. Какой метод эффективнее, однозначно сказать нельзя. Для некоторых продуктов, подходит только холодное копчение – сыры, овощи. Мясо, рыба, сало могут быть приготовлены любым способом, все зависит от ваших предпочтений и возможностей.

Особенности горячего копчения

При горячем способе приготовления продуктов не занимает длительного времени. Срок готовки продуктов не более 2-3 часов. Копчености обработанные горячим способом, получаются очень ароматные и сочные, ярко-коричневой цвета с хрустящей корочкой.

Температура при горячем копчении держится от 60 до 120°С. При таком температурном режиме происходит не только воздействие дыма на продукт, но и его термическая обработка.

После окончания горячего копчения не требуется дополнительного просушивания или вяления. Продукты сразу готовы к употреблению. Но блюда горячего имеют небольшой срок годности. В течении 3-5 дней их необходимо употребить, иначе они теряют свой вкус. А после одной недели хранения и вовсе могут начать испортиться.

Плюсы и минусы горячего копчения

Яркий, приятный вкус и аромат.
Малое время готовки — 2-3 часа.
Не нуждается в дополнительной просушке.

Короткий срок годности — не более 1-2 недель в холодильнике.

Особенности холодного копчения

Холодное копчение по технологии более сложный процесс. Для этого требуется другое оборудование, технически сложнее. Процесс приготовления продуктов холодным способом растягивается на длительное время от суток до пяти дней.

Такой длительный срок обработки позволяет пропитать дымом мясо или рыбу, удалить лишнюю влагу из продуктов копчения. Температура холодного копчения составляет 18-25°С.

Благодаря такой температуре в продукте не разрушается и сохраняется весь полезный состав микроэлементов. Копчености также приобретают красивый золотисто вишневый цвет, дымный аромат и вкус, но не настолько яркий, как при горячем копчении.

В домашних условиях холодное копчение проводится сезонно – осень, зима, весна. В летнее время, когда уличная температура превышает необходимый максимум для холодного копчения, сложно охладить дым до необходимых 18 – 25 градусов. А при длительном копчении температурой выше 30°С, продукт просто испортится. Зимой, путем дополнительного нагрева, можно задать правильный температурный режим в коптильной камере.

Плюсы и минусы холодного копчения

Продукты более полезны.
Длительный срок хранения.

Длительность копчения.
Сложное оборудование.
Трудоемкий процесс.

Предварительная подготовка

Третье отличие горячего и холодного копчения в том, что перед процессом проводится, разная первичная обработка потребуется. Для холодного копчения готовится рассол (тузлук) смесь соли, пряностей в котором продукт маринуется несколько дней. Затем делается просушка. При горячем способе требуется минимальная обработка или вообще не производится, в зависимости от рецепта.

Изготовление

В магазинах продаются аппараты для окуривания мяса, однако если вам не хочется тратиться, мы дадим советы, чтобы вы знали, как сделать коптильню в домашних условиях.

Изготовление такой конструкции станет интересным и увлекательным занятием, ведь есть немало вариантов и способов. Аппарат делают из различных материалов. Мы предлагаем рассмотреть самые простые варианты.

Из бочки или ведра

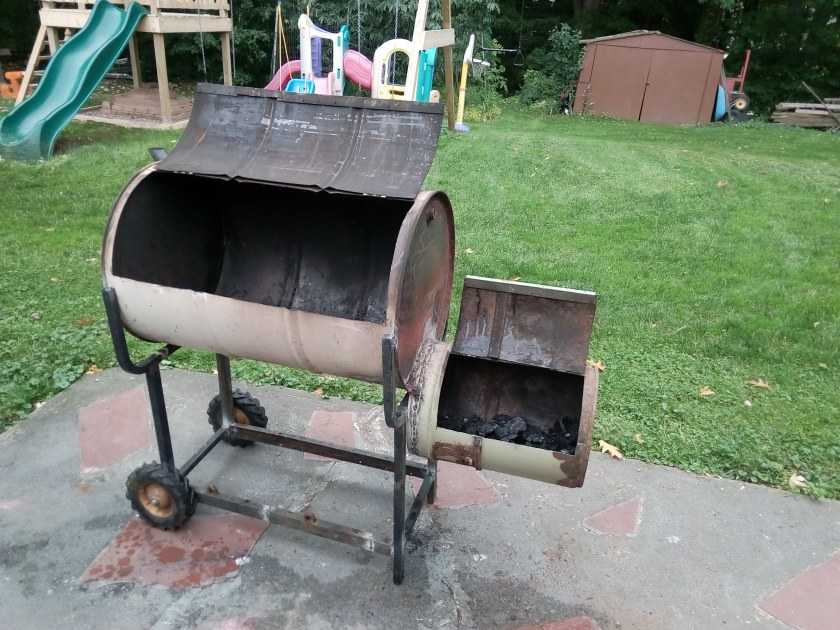

Сделайте коптильню из железной бочки: это решение наиболее доступное. Для начала отрежьте днище емкости, закрепите на ней решетку (или арматурные прутья) на 2-х уровнях.

Внизу поставьте поддон. В самом верху на крюках подвешивают продукты. Чтобы сделать коптильню, подойдет ведро из металла. Вставьте внутрь 2 нержавеющие решетки.

Одну из них ставят на расстоянии 10 см над дном, а другую – 5 см выше от другой сетки. На днище ведра насыпьте до 2 см щепок. На решетку уложите птицу или рыбу. Теперь накройте мини-коптильню крышкой и поставьте на огонь.

В ведре можно окуривать продукты: они будут готовы 15 мин. спустя после того, как появится дым. Уберите ведро с отрытого огня и подождите, пока оно остынет.

Такая конструкция работает без электричества, так что она хорошо подойдет для выездов на природу или вечерних пикников на даче. При этом вы сможете сэкономить электроэнергию.

Ведро не займет много места. Однако коптильня, установленная на огонь, может быть опасна при неправильной эксплуатации.

Если вы будете неправильно ей пользоваться, то можете получить ожог или травму. Не прикасайтесь к ведру или бочке, когда горит огонь, поскольку металл быстро накаляется.

Из старого холодильника

Часто люди отвозят старую бытовую технику на дачу. Холодильники ставят в сараях или хозяйственных кладовых и хранят в них разную мелочь. Однако из них получаются практичные коптильные установки.

Мастера дают советы о том, как сделать коптильню своими руками из холодильника. Выньте все, что есть внутри и оставьте саму основу с дверцей. Вверху проделайте отверстие, куда будет выходить дым.

На стенках с внутренней стороны холодильника закрепите 9 уголков (по два на каждом уровне).

На 2-х уровнях в верхней части закрепите решетки, повесьте крючки и планочки. Зафиксируйте уголки внизу, чтобы закрепить поддон для стекающего жира. В другой поддон закладывают опилки.

Коптильня горячего копчения будет сделана своими руками и готова к работе, когда вы поставите электроплиту. Плиту устанавливают в нижней части холодильной камеры, а на нее – емкость со стружками. Плотно закройте дверцу, чтобы воздух не поступал в середину.

Из нержавеющей стали

Чтобы сделать надежную коптильную камеру, выберите прочный металл – нержавеющую сталь. С виду такая конструкция похожа на короб. Во внутренней части приваривают уголки для двух металлических решеток.

Коптилки этого типа туристы могут брать в поход. Для окуривания возьмите мелкие поленья деревьев лиственных пород либо стружки.

Уложите кусочки сала или дичи на сетку, затем закройте короб и закрепите над огнем. Первая порция будет готова через 20 мин.

Из кирпича

Такую стационарную коптильню устанавливают на приусадебных участках. Найдите место для гостевой зоны в своем саду и подготовьте площадку для ее установки.

Параметры камеры вы определяете сами. Как и в других случаях, выберите дерево для окуривания. Чтобы жечь дрова в стационарной конструкции устанавливают печку-буржуйку, ее устанавливают снаружи, а не в самой камере.

Затем устанавливают трубу между печкой и коптильной. Когда вы будете проводить строительные работы, следуйте инструкции, спросите совета у мастера.

Достаньте рабочие перчатки, проверьте, исправны ли инструменты, в каком состоянии находятся материалы. Будьте осторожны при использовании коптильни, учтите рекомендации.

Как сделать коптильню своими руками. Пошаговая инструкция

Для того, чтобы самостоятельно соорудить коптильню не обязательно обладать профессиональными навыками строителя и иметь в запасе дорогостоящее оборудования. Для вполне примитивных конструкций подойдут обычные инструменты и материалы, которые можно купить в магазине за небольшие деньги или даже найти на даче.

В зависимости от возможностей и желания можно построить такие коптильни:

Походная коптильня.

Собственная коптильня, расположенная на склоне около дачи очень удобная и практичная в использовании, ведь подходит для копчения холодным способом большого видового разнообразия продуктов. Основным материалом для ее изготовления служит древесина.

Инструкция для строительства походной коптильне следующая:

● выкопайте шахту для дымохода, ширина которого составляет 0,3 метра, длина — 6 метров; ● заложите трубу, диаметр которой 0,2 метра, в получившийся ров и проведите ее от места нахождения костра до входа в коптильню; ● выложите топку из кирпича или сварите из металла. Её форма должна быть выполнена в форме куба со сторонами 4 метра; ● присоедините топку к трубе; ● установите задвижку на топке с другой стороны, чтобы создать тягу; ● сбейте из досок герметичную камеру для копчения; ● установите внутрь камеры решетки, задвижку, панель для забора продуктов.

Стационарная коптильня.

Для того, чтобы обустроить на дачном участке такой агрегат придется потратить не только время и силы, но и деньги. Однако результат будет стоить всех усилий, ведь конструкция будет не только эстетично выглядеть, но и эффективно работать.

Для ее монтажа следуйте пошаговой инструкции:

● залейте фундамент, глубиной 0,4 метра с армированной проволокой, металлическими прутами и кусками арматуры; ● заранее в яме для фундамента сделайте канал для дымохода на расстоянии 1,5 метра от коптильной камеры; ● проложите трубу по траншее до топки; ● соорудите герметичную топку из кирпича или воспользуйтесь металлическим ящиком; ● присоедините топку к трубе; ● после того, как фундамент застынет, начните кирпичную кладку стен; ● в процессе кладки сделайте металлические прутья; ● оборудуйте строение крышкой.

Простейшая коптильня горячего копчения.

Подобную конструкцию можно приобрести в любом специализированном магазине, однако в целях экономии средств ее можно соорудить и самостоятельно:

● выберете подходящее место для коптильни на возвышенности; ● оборудуйте участок металлическим листом, на котором будет гореть огонь; ● уложите основу из кирпича с двух сторон от листа; ● поверх кирпичных столбиков установите металлический ящик. Можно использовать кастрюлю или ведро; ● оборудуйте ящик полками, на которых будут коптится продукты; ● установите поддон, который будет нужен для опилок; ● оборудуйте ящик крышкой, через которую будет происходить процесс размещения продуктов; ● установите задвижку.

Коптильня на мангале.

Когда на отдыхе резко захотелось копченостей, а специального агрегата под рукой нет, и не предвидится в ближайшее время, можно соорудить коптильню из мангала. Возведение такой хитрой и простой конструкции займет по большей мере час, а то и меньше, а готовая и аппетитно пахнущая еда появится на столе в ближайшее время.

Чтобы сделать коптильню на мангале следуйте пошаговой инструкции:

● найдите кусок трубы или небольшую бочку из металла; ● положите находку на мангал; ● оборудуйте трубу решеткой; ● насыпьте опилок; ● герметично закройте трубу; ● разожгите огонь.

Простая коптильня из бочки.

Очень простую коптильню можно сделать из металлической бочки и электрического нагревателя. Для этого следуйте инструкции:

● сделайте отверстие в дне бочки;

● установите на дно нагреватель, вытащив шнур через отверстие;

● на печку поставьте емкость с опилками и накройте ее колпаком;

● подвесьте продукты на пруты или положите на решетку;

● накройте бочку крышкой.

Коптильня на чердаке.

Еще один интересный вариант коптильни — коптильня построенная на чердаке. Подсоединяется она к дымоходу от домашнего камина или печки. Так вы сможете не только обогреть свой дом, но и приготовить вкусные копчености. На фото показана схема такой коптильни.

Из чего можно построить?

Чтобы сделать коптильню своими руками, можно использовать множество подручных средств – подойдут отслужившие свое бытовые предметы, которые в больших количествах свозятся на дачу в надежде, что когда-нибудь им найдется применение.

Для камеры коптильни подойдет деревянная бочка, причем чем больше она размером, тем лучше, но для домашнего небольшого производства хватит и емкости объемом на 50-100 литров

Однако важно помнить, что ни в коем случае нельзя выбирать смолистые и выделяющие деготь породы деревьев. Однозначно не подойдут ель, сосна, клен и береза

Наилучшими вариантами же станут такие деревья, как вишня и яблоня, дуб или ольха.

Кроме бочки, можно использовать любой крупный ящик из металла: сгодится и старый холодильник (это и вовсе позволит совместить в одном блоке генератор дыма и сушилку). Изготовить камеру получится, например, из газовой плиты. В конце концов, емкостью для переносной коптильни может послужить обычное металлическое ведро, старая кастрюля, фляги, медицинский бикс или даже старый огнетушитель: внутрь вставляются две решетки, между которыми будет находиться мясо или рыба, а дно засыпается тонким слоем опилок.

Однако используя металлические элементы в изготовлении коптильни, стоит отдавать предпочтение предметам из «нержавейки». Конечно, это довольно хрупкий и более ломкий материал, который сложнее поддается обработке, однако он обладает рядом несомненных преимуществ: во-первых, он устойчив к химическим компонентам, которые несет в себе дым, во-вторых, он не окисляется при высоких температурах и не ржавеет, в-третьих, его легко очистить от копоти, сажи и следов жира.

Если коптильня для хозяина – необходимый атрибут загородного участка, то можно построить основательную кирпичную коптильню. Размеры ее будут соответствовать желаниям хозяина, главным останется обеспечение правильного поступления дыма внутрь коптильной камеры. Для источника нагревания в таких коптильнях обычно используются печки-буржуйки, соединенные с камерой трубой.
