Ветряк для частного дома

Виды, их преимущества и недостатки

Классификация ветряных электростанций основана наследующих критериях.

1. Количество лопастей. В настоящее время в продаже можно встретить однолопастной, малолопастной, многолопастной ветряки. Чем меньше лопастей у генератора, тем выше будут обороты его двигателя.
2. Показатель номинальной мощности. Бытовые станции вырабатывают до 15 кВт, полупромышленные – до 100, а промышленные – более 100 кВт.
3. Направление оси. Ветрогенераторы могут быть как вертикальными, так и горизонтальными, у каждого из видов есть свои плюсы и минусы.

Желающие обзавестись альтернативным источником энергии могут купить ветрогенератор с ротором, кинетический, вихревой, парусный, мобильный.

Также существует классификация генераторов электроэнергии из ветра согласно месту их расположения. На сегодня выделяют 3 типа агрегатов.

1. Наземные. Такие ветряки считаются самыми распространенными, их монтируют на холмах, возвышенностях, подготовленных заблаговременно площадках. Монтаж таких установок происходит с использованием дорогой техники, так как элементы конструкций требуется фиксировать на большой высоте.
2. Прибрежные станции строят в прибережной части моря, океана. На работу генератора оказывает влияние морской бриз, за счет него роторное устройство производит энергию круглосуточно.
3. Шельфовые. Ветрогенераторы данного типа устанавливают в море, обычно на дистанции около 10 метров от берега. Такие устройства создают энергию из регулярного морского ветра. В последующем энергия к берегу попадает по специальному кабелю.

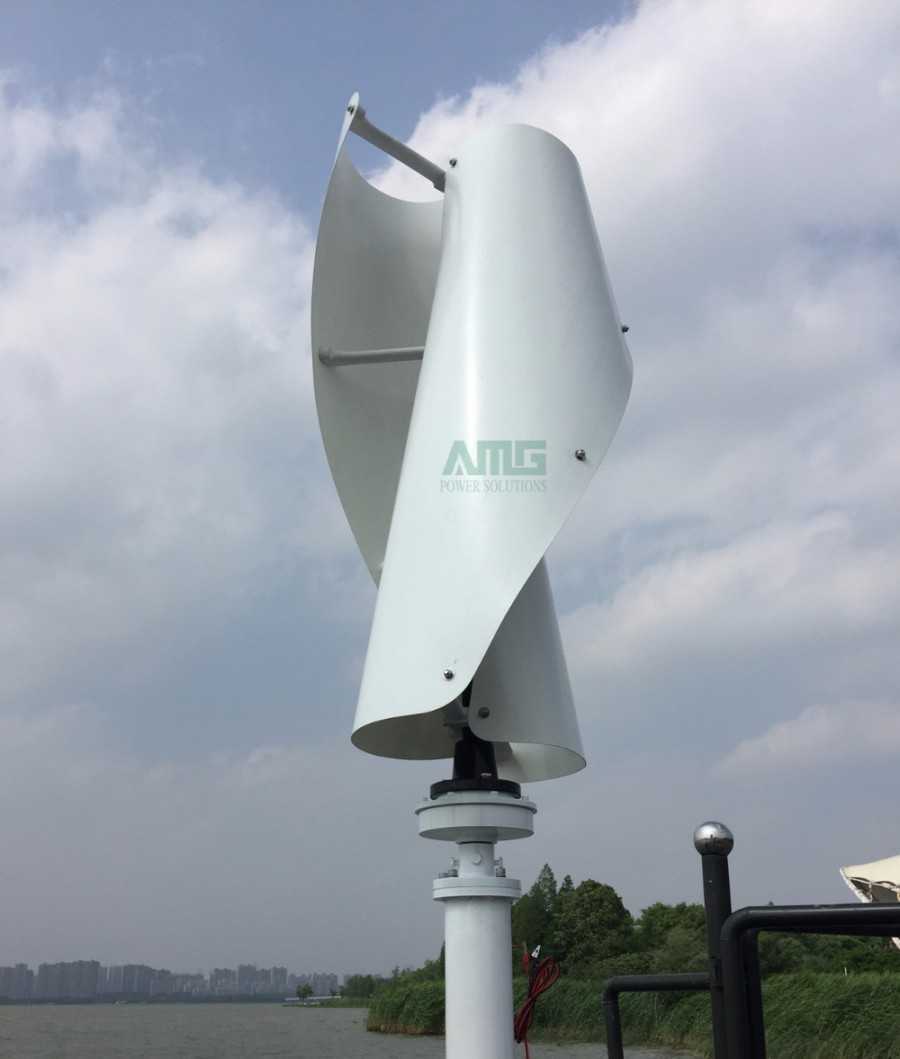

Вертикальные

Вертикальные ветрогенераторы характеризуются вертикальным расположением оси вращения относительно земли. Это устройство, в свою очередь, делится на 3 вида.

С ротором Савоуниса. В составе конструкции имеется несколько полуцилиндрических элементов. Вращение оси агрегата происходит постоянно и не зависит от силы и направления ветра. Преимуществами данного генератора можно назвать высокий уровень технологичности, качественный пусковой крутящий момент, а также способность функционировать даже при незначительной силе ветра. Недостатки устройства: низкоэффективная работа лопастей, потребность в большом количестве материалов в процессе изготовления.

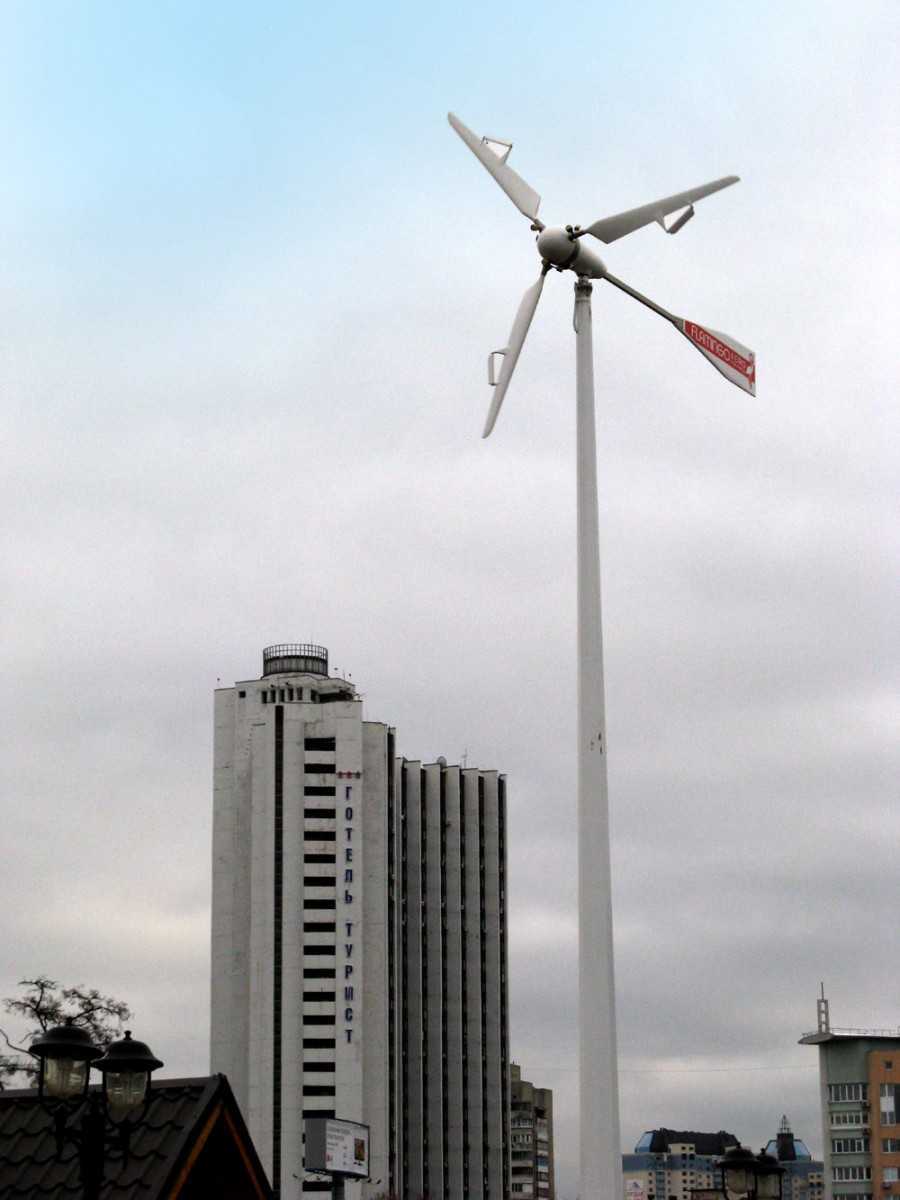

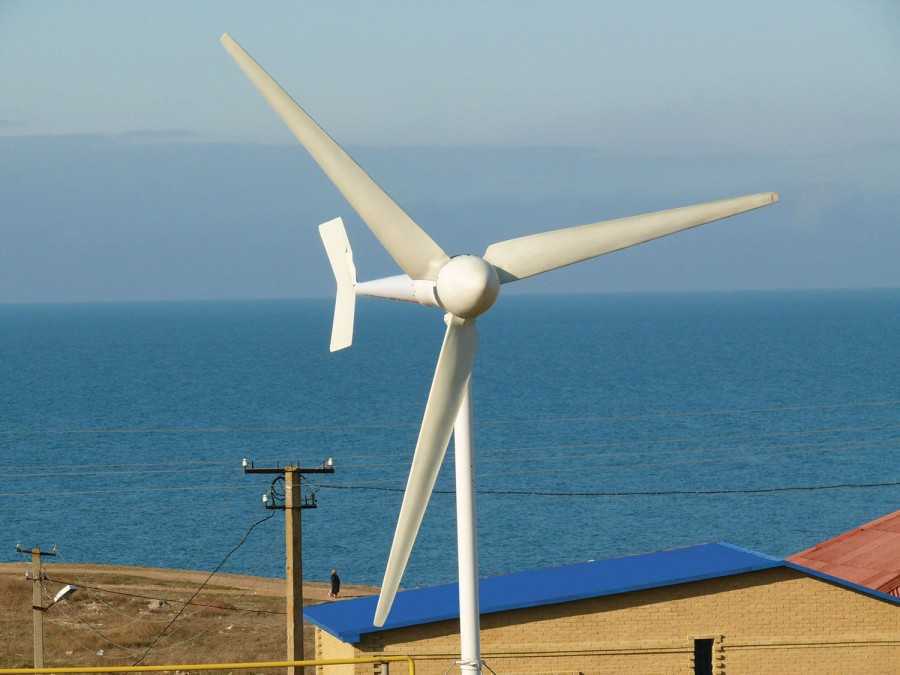

Горизонтальные

Ось горизонтального ротора в данном устройстве располагается параллельно земной поверхности. Они бывают однолопастными, двулопастными, трехлопастными, а также многолопастными, в которых количество лопастей достигает 50 штук. Преимуществами данного вида ветрогенератора является высокий КПД. Недостатки агрегата заключаются в следующем:

• необходимость в ориентации согласно направлению потоков воздуха;
• надобности монтажа высоких конструкций – чем выше установка, тем она будет мощнее;
• необходимости в устройстве фундамента для последующего монтажа мачты (это способствует увеличению стоимости процесса);
• высокой шумности;
• опасности для пролетающих мимо птиц.

Лопастные

Лопастные генераторы энергии имеют вид пропеллера. В данном случае лопасти принимают энергию потока воздуха и перерабатывают ее во вращательное движение.

У горизонтальных ветрогенераторов имеются крыльчатки с лопастями, которых может быть определенное количество. Обычно их 3 штуки. В зависимости от количества лопастей, мощность устройства может как увеличиваться, так и снижаться. Явным преимуществом данного вида ветряка является равномерность распределения нагрузок на опорный подшипник. Недостаток агрегата состоит в том, что для установки такой конструкции требуется много дополнительных материалов и трудовых затрат.

Турбинные

Турбинные ветрогенераторы в настоящее время считаются наиболее эффективными. Причиной этого является оптимальное сочетание лопастных площадей с их конфигурацией. Преимуществами безлопастной конструкции можно назвать высокий уровень КПД, низкую шумность, что вызвано небольшими габаритами устройства. Ко всему прочему данные агрегаты не разрушаются при сильном ветре и не создают опасности для окружающих и птиц.

Ветряк турбинного типа используют в городах и поселках, с его помощью можно обеспечить освещением частный дом и дачу. Недостатков у такого генератора практически не имеется.

Разрешается ли законом установка оборудования?

Прежде чем приступать к практическому этапу, покупке нужных вещей и прочего, стоит разобраться с тем, можно ли с точки зрения внешних факторов заняться установкой такого приспособления.

К примеру, если необходимо обеспечить электрической энергией небольшой загородный дом или усадьбу, вполне хватит небольшого ветряного генератора с мощностью на 1 кВт. На территории Российской Федерации данные приборы были приравнены к бытовым. Это значит, что нет необходимости в дополнительном пакете документов, разрешениях или прочем. К тому же налогов, которые накладываются на добычу электроэнергии, в случае ее использования для бытовых нужд человека, также не предусматривается. Это значит, что установка малого ветряка поможет добывать энергию и использовать ее в своих целях, не выплачивая при этом государству никаких средств. Единственное, о чем следует позаботиться, — это сведения о местных актах на добычу электроэнергии таким образом.

Какой выбрать генератор для домашней ветроэлектростанции?

От автомобиля

1. Достоинства: не дорогой, очень легко отыскать, уже полностью собран.
2. Недостатки: для работы нужна большая скорость вращения, по этому требуется установка дополнительных шкив. Непродуктивен.

Цена: Зависит от модели и марки автомобиля.

Самодельный генератор

1. Достоинства: не высока стоимость всей комплектации, довольно хорошая продуктивность, относительно автомобильного генератора, при правильной сборке, возможно получение большой мощности, очень крепкая и неразрушимая сборка.
2. Недостатки: очень сложная затея для не обученного человека, требует обработки на токарном станке.

Цена: Зависит от купленных вами запчастей и номинальной, желаемой мощности.

Переменного тока, асинхронный

1. Достоинства: не высокая стоимость, очень легко найти и приобрести, не сложно переоборудовать под ветряк, при низких оборотах очень хорошая продуктивность.
2. Недостатки: максимальная мощность ограниченная, так как агрегат имеет внутреннее сопротивление, при высоких оборотах лопасти, генератор не производит достаточное количество электроэнергии для того, чтобы установить на ветряк, нужно обработать на токарном станке.

Цена: можно найти от одной тысячи рублей.

Постоянного тока

1. Достоинства: простая и понятная конструкция, уже собранный и готов к использованию, достаточно хорошо работает на низких оборотах.
2. Недостатки: очень сложно найти генераторы нужной мощности, ведь маленькие агрегаты не выдают нужную мощность, очень похотливый.

Цена: начинается от 7 тысяч рублей.

С постоянными магнитами

1. Достоинства: Очень высокая эффективность, есть возможность получить много мощности, конструкция крепкая и устойчивая.
2. Недостатки: Если делать своими руками, то очень сложный проект, требуется обработка на токарском станке.

Цена:  на 500 Вт конструкцию колеблется в районе 14 – 15 тысяч рублей.

Низкооборотный

1. Достоинства: Простой в использовании, не требует больших затрат, хорошо работает на низких оборотах.
2. Недостатки: Не будет работать на высоких оборотах, слабая мощность.

Цена:  Около 10 тысяч рублей.

Асинхронный

1. Достоинства: Не дорогой, легко найти, не сложно переоборудовать под ветряк, отлично работает на низких оборотах.
2. Недостатки: Внутреннее сопротивление ограничивает мощность, малая эффективность на высоких скоростях.

Цена: Имеется очень огромный сортимент данного товара, цена колеблется в районе 5 тысяч рублей, до пятиста тысяч, ценовой диапазон ориентируется по мощности.

Ископаемые, которые дают человечеству энергию скоро закончатся, нам нужно искать выход. Одним из таких выходов и является ветрогенератор. Его конструкция и установка дорогая, однако, установив его сейчас, вы обеспечиваете светлое будущее своим детям.

Основные виды ветрогенераторов и их особенности

Основное отличие различных видов этого энергетического оборудования – это расположение оси вращения лопастей. Рассмотрим конструктивные особенности ветровых генераторов.

Вертикальные ветровые генераторы

В устройствах данного вида ось вращения генератора расположена перпендикулярно потокам ветра. Подобные установки считаются малоэффективными и требуют монтажа специальных средств, для ориентации устройства в пространстве (хвостовики ветряков). При работе в группе однотипных устройств оказывают друг на друга отрицательное воздействие, они как бы «отбирают друг у друга ветер».

Способны вырабатывать значительную мощность, обладают быстроходностью.

Горизонтальные ветровые генераторы

В устройствах данного вида вращающаяся ось генератора располагается параллельно по отношению к ветряным потокам.

К положительным свойствам данного вида можно отнести:

• Способность функционировать при любом движении ветра;
• Отсутствие необходимости ориентироваться в пространстве (отсутствие хвостовиков);
• Благодаря конструктивным особенностям снижены нагрузки на лопасти генератора;
• Не требуется сооружение конструкций для поднятия над уровнем земли;
• Простота конструкций устройства.

При работе в группе эффективность работы повышается.

Ветровой генератор, работающий на водяных каплях

Данный вид ветровых генераторов не получил широкого распространения и находится в стадии проработки. В настоящее время прототип такого устройства создан в Голландии. Особенность этого вида – отсутствие подвижных частей, и соответственно отсутствие шума и вибрации.

Принцип действия основан на передаче заряда посредством капель воды, которые переносятся ветром из установленных сопел к положительно заряженным электродам. Электроды и сопла располагаются на металлической раме.

Предполагается, что подобная установка будет надежна и проста в эксплуатации.

Ветрогенератор – парус

Это также безлопастный вид ветрового генератора. По своему устройству подобный ветряк похож на ветровой генератор с осью вращения, расположенной горизонтально. Отличие его в том, что отсутствуют лопасти вращения. Их заменяет парус, по внешнему виду похожий на спутниковую антенну, который ловит потоки ветра.

Колебательные движения парусной мембраны приводят в работу поршневой механизм, который в свою очередь запускает работу гидравлической системы. Она далее преобразует кинетическую энергию в электрическую.

Прежде чем приступить к выбору вида генератора и определению критериев, по которым следует его выбирать, необходимо рассмотреть плюсы и минусы его использования.

К «плюсам» можно отнести:

• Понеся первоначальные единовременные затраты, далее финансовых вложений не требуется;
• Работа комплекса осуществляется автоматически, вне зависимости от скорости и направления ветра;
• Низкие шумовые показатели (в зависимости от выбранного типа агрегата);
• Универсальность установки к месту расположения;
• Экологическая безопасность установки;
• Независимость от поставщиков электрической энергии;
• Большой срок эксплуатации.

К «минусам»:

• Высокая стоимость комплекта оборудования;
• Долгосрочная окупаемость;
• Низкий КПД;
• Необходимость выполнения профилактических работ.

Как рассчитать эффективность ветрогенератора

Ветер – переменчивое явление и зависит от природных условий и особенностей климата. Иногда он дует очень сильно, а в другой момент практически нулевой. Поэтому сначала стоит понять, нужен ли вообще ветряк в данном месте, рентабелен ли он.

Необходимо знать среднюю за год скорость ветра в изучаемом месте. Если она окажется меньше 4 м/с, то покупать ветроэлектростанцию не стоит, это не окупит своих вложений. Если же ветра достаточно, необходимо правильно выбрать мощность установки.

Посчитаем среднее потребление электроэнергии для одной семьи. Примерное значение будет 100-300 киловатт за месяц. При среднегодовой скорости ветра в регионе 5-8 метров в секунду нужен ветрогенератор мощность до 3 кВт. Зимой, когда ветер будет сильнее, производство электроэнергии усилится.

Ветрогенераторы с горизонтальной осью вращения оптимально размещать на уровне 25 – 35 метров над землей. Вертикальные ветрогенераторы можно размещать на поверхности земли.

Вертикальные ветряные установки размещать достаточно легко, чего нельзя сказать о горизонтальных. Эти установки нуждаются в специальных мачтах, которые крепятся растяжками и стоят на фундаменте.

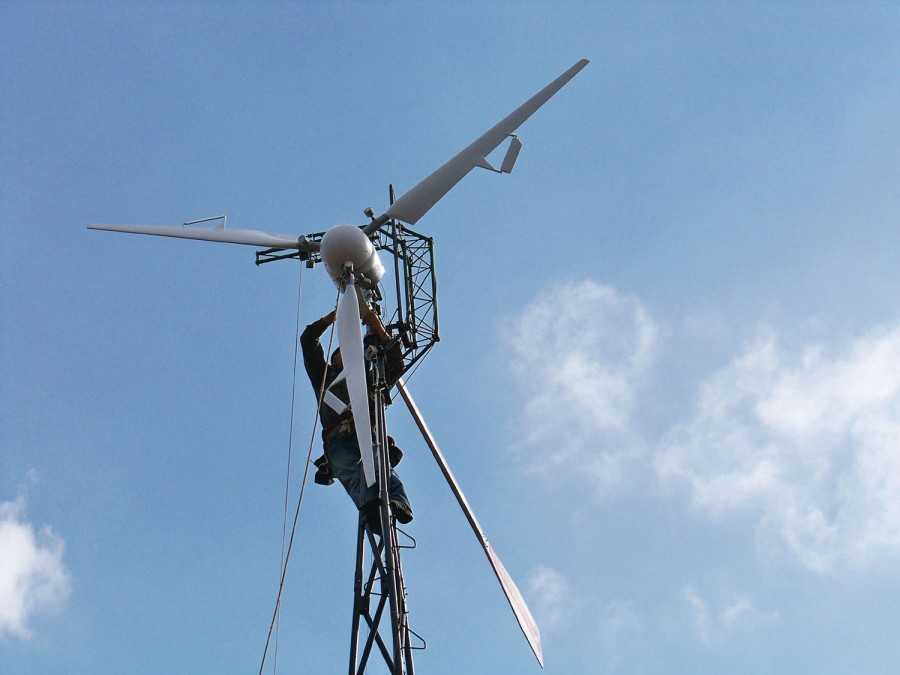

Установка мощного ветрогенератора осуществляется с помощью крана. Это достаточно трудоемкий процесс, поэтому ветряки для жилых домов предпочитают делать без мачт. Дешевле всего обходятся ветрогенераторы с вертикальной осью вращения. Они хорошо функционируют даже если ветер слабый.

Эти установки относительно новые и пока можно говорить только о низкой стоимости, низком уровне шума и, к сожалению, низкой эффективности.

Мачта для ветрогенератора легко изготавливается самостоятельно. Но остальное оборудование должно быть фабричным. Конечно, есть мастера с «золотыми руками», которые делают ветряки из старой техники.

И еще следует знать, что чем больше лопасти и чем мощнее генератор, тем больше электроэнергии может производить установка. Это было бы хорошо, если бы не увеличивало стоимость. Поэтому прежде, чем начать разбираться в том, как выбрать ветрогенератор для дома, необходимо точно знать необходимую мощность.

Принцип работы

Конструкция и принцип работы старых ветряных мельниц уверенно перекочевали к их современным последователям – ветряным электрогенераторам.

В наши дни ветряные мельницы для производства электричества устроены практически так же, только энергия ветра заставляет вращаться ротор.

Рассмотрим более детально, как происходит преобразование ветра в электроэнергию.

1. Первичный вал с редуктором начинает вращаться от силы ветра, который толкает лопасти и заставляет их совершать обороты. Затем момент вращения передается на оборудованный магнитами ротор. Благодаря такой последовательности действий в статорном кольце образуется переменный ток.
2. При выработке электроэнергии в таком количестве необходимы аккумуляторы. Для того чтобы заряжать в безопасном режиме, необходим выпрямитель тока, который позволяет избежать скачков напряжения и увеличивает срок службы аккумуляторных батарей.
3. Чтобы создать привычное нам напряжение в 220 В, из аккумуляторов ток подается в инвертор, а затем уже к конечным потребителям. Чтобы ветряк всегда ловил наиболее сильный ветер, устанавливают хвост, который разворачивает лопасти по ветру. Всевозможные датчики позволяют современным моделям иметь системы торможения, складывания и отвода лопастей от ударов ветра.

Ветряк #1 — конструкция роторного типа

Можно сделать своими руками несложный ветряк роторного типа. Конечно, снабдить электроэнергией большой коттедж ему вряд ли будет под силу, зато обеспечить электричеством скромный садовый домик вполне под силу. С его помощью можно снабдить светом в вечернее время суток хозяйственные постройки, осветить садовые дорожки и придомовую территорию.

Так или почти так выглядит роторный ветрогенератор, сделанный своими руками. Как видите, в конструкции этого оборудования нет ничего сверхсложного

Подготовка деталей и расходников

Чтобы собрать ветрогенератор, мощность которого не будет превышать 1,5 КВт, нам понадобятся:

• генератор от автомобиля 12 V;
• кислотный или гелиевый аккумулятор 12 V;
• преобразователь 12V – 220V на 700 W – 1500 W;
• большая ёмкость из алюминия или нержавеющей стали: ведро или объёмистая кастрюля;
• автомобильное реле зарядки аккумулятора и контрольной лампы заряда;
• полугерметичный выключатель типа «кнопка» на 12 V;
• вольтметр от любого ненужного измерительного устройства, можно автомобильный;
• болты с шайбами и гайками;
• провода сечением 2,5 мм2 и 4 мм2;
• два хомута, которыми генератор будет крепиться к мачте.

Для выполнения работы нам будут нужны ножницы по металлу или болгарка, рулетка, маркер или строительный карандаш, отвертка, ключи, дрель, сверло, кусачки.

Ход конструкторских работ

Мы собираемся изготовить ротор и переделать шкив генератора. Для начала работы нам понадобится металлическая ёмкость цилиндрической формы. Чаще всего для этих целей приспосабливают кастрюлю или ведро. Возьмем рулетку и маркер или строительный карандаш и поделим ёмкость на четыре равные части. Если будем резать металл ножницами, то, чтобы их вставить, нужно сначала сделать отверстия. Можно воспользоваться и болгаркой, если ведро не выполнено из крашеной жести или оцинкованной стали. В этих случаях металл неминуемо перегреется. Вырезаем лопасти, не прорезая их до конца.

Чтобы не ошибиться с размерами лопастей, которые мы прорезаем в ёмкости, необходимо сделать тщательные замеры и тщательно всё пересчитать

В днище и в шкиве размечаем и высверливаем отверстия для болтов

На этой стадии важно не торопиться и расположить отверстия с соблюдением симметрии, чтобы при вращении избежать дисбаланса. Лопасти следует отогнуть, но не слишком сильно

При выполнении этой части работы учитываем направление вращения генератора. Обычно он крутится по движению часовой стрелке. В зависимости от угла изгиба увеличивается и площадь воздействия потоков ветра, а, значит, и скорость вращения.

Это ещё один из вариантов лопастей. В данном случае каждая деталь существует отдельно, а не в составе ёмкости, из которой вырезалась

Раз каждая из лопастей ветряка существует отдельно, прикручивать нужно каждую. Преимущество такой конструкции в её повышенной ремонтопригодности

Ведро с готовыми лопастями следует закрепить на шкиве, используя болты. На мачту при помощи хомутов устанавливаем генератор, затем подсоединяем провода и собираем цепь. Схему, цвета проводов и маркировку контактов лучше заранее переписать. Провода тоже нужно зафиксировать на мачте.

Чтобы подсоединить аккумулятор, используем провода 4 мм2, длина которых не должна быть более 1-го метра. Нагрузку (электроприборы и освещение) подключаем с помощью проводов сечением 2,5 мм2. Не забываем поставить преобразователь (инвертер). Его включают в сеть к контактам 7,8 проводом 4 мм2.

Конструкция ветряной установки состоит из резистора (1), обмотки стартера генератора (2), ротора генератора (3), регулятора напряжения (4), реле обратного тока (5), амперметра (6), аккумулятора (7), предохранителя (8), выключателя (9)

Достоинства и недостатки такой модели

Если всё сделано правильно, работать этот ветрогенератор будет, не создавая вам проблем. При аккумуляторе 75А и с преобразователем 1000 W он может питать уличное освещение, охранную сигнализацию, приборы видеонаблюдения и т.д.

Схема работы установки наглядно демонстрирует то, как именно энергия ветра преобразуется в электричество и то, как она используется по назначению

Достоинства такой модели очевидны: это весьма экономичное изделие, хорошо поддаётся ремонту, не требует особых условий для своего функционирования, работает надежно и не нарушает ваш акустический комфорт. К недостаткам можно отнести невысокую производительность и значительную зависимость от сильных порывов ветра: лопасти могут быть сорваны воздушными потоками.

Виды ветряных электростанций

По типу потребителей различают автономные ветрогенераторы и установки сетевого назначения. Первые осуществляют энергоснабжение удалённых от центральных электрических сетей потребителей.

Вторые – могут насчитывать несколько десятков/сотен ветряков, которые образуют единую систему и отдают энергию в общую сеть. Мощность автономных агрегатов редко превышает 75 кВт, в то время как мощность сетевых установок стартует с отметки 100 кВт.

В зависимости от типа конструкции различают ветряные генераторы:

• с вертикальной осью вращения;
• с горизонтальной осью вращения.

Эти устройства используются для разных условий эксплуатации, но чаще всего встречаются модели с горизонтальной осью. Они работают как обычные флюгеры и имеют схожее строение. Ось ротора вращается параллельно земной поверхности.

Такие агрегаты отличаются высокими показателями КПД (около 40%), простой регулировкой мощности и более доступной ценой, но также характеризуются высоким уровнем создаваемого шума и вибраций. Помимо этого, их необходимо ориентировать на направление ветра.

Для монтажа ветряка с горизонтальным расположением ротора нужно примерно 120 м свободного пространства и мачта высотой не меньше 8 м

Ветряные генераторы с вертикальной осью вращения имеют более компактную конструкцию, они менее восприимчивы к воздействию факторов окружающей среды.

В устройствах этого типа турбина расположена перпендикулярно по отношению к плоскости Земли. Подобные конструкции запускаются даже от слабого ветра и не зависят от направления движения воздушных потоков.

Низкий уровень создаваемого шума (до 30 дБ) даёт возможность устанавливать вертикальные ветротурбины на крышах зданий

Однако есть и существенный минус – КПД таких генераторов составляет всего 15%. Кроме того, они стоят дороже, чем модели с горизонтальной осью вращения.

Модели ветрогенераторов различаются между собой не только расположением вращательной оси, но и:

• количеством лопастей – бывают ветряки с двумя и тремя лопастями, встречаются и многолопастные модификации;
• материалами изготовления функциональных деталей – с парусными и жёсткими лопастями;
• шагом винта – регулируемый или фиксированный.

Вращение многолопастных стационарных ветряков начинается даже при слабом ветре, а вот для работы двух- и трёхлопастных устройств нужен более сильный ветер. В то же время каждая дополнительная лопасть в конструкции создаёт большее сопротивление колеса, в результате чего становится сложнее достигнуть стандартных рабочих оборотов генератора.

В зависимости от материала изготовления лопастей для ветроустановки, могут возникнуть определённые сложности в работе. Парусные элементы проще в изготовлении, поэтому и стоят дешевле.

Но если необходимо обеспечить надёжное функционирование ветротурбины для автономного электроснабжения, стоит отдавать предпочтение конструкциям с жёсткими лопастями, изготовленными из металла или армированного стеклопластика.

Что касается шага винта, то здесь также не всё так просто. Изменяемый шаг позволяет заметно расширить диапазон эффективных скоростей для работы ветряной станции и это большой плюс. Но в то же время такой механизм снижает общую надёжность стационарной установки и значительно утяжеляет ветроколесо, усложняя эксплуатацию агрегата.

Выбор размера ветряка

Подбирать размер этой установки нужно исходя из желаемого количества электроэнергии и скорости ветра, а также его плотности, в вашем регионе. Сразу нужно уточнить что расчет мощности будет производится для ветрогенератора заводского изготовления, не сделанного своими руками из подручных деталей.

Количество необходимой электроэнергии вы можете постучать по счетам за последний год или взять произвольное (желаемое) количество.

Скорость и плотность ветра можно найти в сети, например на сайте метеослужбы. Указывать какие то цифры в этой статье я не будут, так как регионов много и климат очень быстро меняется в последние годы.

Существует несколько формул

1. Самая простая и понятная среднестатистическому человеку, однако полученные данные могут иметь определенную погрешность. По ней можно рассчитать кинетический ветрогенератор с горизонтальным валом:

AEO = 1.64 * D*D * V*V*V

Где:

• AEO — электроэнергия, которую вы хотите получить за год.
• D — диаметр ротора, который обозначается в метрах.
• V — среднегодовая скорость ветра, обозначается в м/сек.

2. Более сложная формула, которую используют для своих расчетов компании, занимающиеся продажей и установкой такого оборудования на профессиональном уровне.

P = V3 * ρ * S

Где:

• V – скорость ветра в метрах в секунду.
• ρ – плотность воздуха, единица измерения – кг/м3
• S – площадь лопастей, на которую дует воздушный поток, единица измерения – м2 (нужно смотреть по тех. описанию производителя).
• P – Количество кВт, которое можно получить.

Пример расчета P = 53 * 1,25 * 33 = 5156 Вт

Эффективность выработки электроэнергии напрямую зависит от диаметра лопастей ротора, посмотреть примерную производительность можно по таблице ниже.

В этой таблице указаны примерные данные, которые можно получить в зависимости от диаметра ротора, высоты установки ветрогенератора и скорости ветра.

Максимальная вырабатываемая мощность, кВт	Диаметр ротора, м	Высота мачты, м	Скорость ветра м/с
0,55	2,5	6	8
2,6	3,2	9	9
6,5	6,4	12	10
11,2	8	12	10
22	10	18	12

3. В случаи с вертикальным ротором (осью) расчеты необходимо производить по другой формуле.

P=0.6*S*V^3

Где:

• P– мощность Ватт
• S– рабочая площадь лопастей кв.м.
• V^3– Скорость ветра в кубе м/с

Более сложная, но более точная формула

P*= krV 3S/2, .

Где:

• r — плотность воздуха,
• V — скорость потока в м/с.
• S — площадь потока в квадратных метрах
• k — коэффициент эффективности турбины ветрогенератора в значении 0,2-0,5

При выборе ветряки необходимо смотреть на рекомендуемую производителем скорость ветра. Как правило, установки для частного использования, имеют такой диапазон: 2-11 М в секунду.

Правовая сторона вопроса

Самодельный ветрогенератор для дома не попадает под запреты, его изготовление и применение не влечет за собой административного либо уголовного наказания. Если мощность ветряного генератора не превышает 5 кВт, он относится к бытовым устройствам, и не требует никаких согласований с местной энергетической компанией. Тем более, не требуется уплачивать какие-либо налоги, если вы не получаете прибыль при продаже электроэнергии. Кроме того, самодельный генерирующий ветряк даже с такой производительностью, требует сложных инженерных решений: смастерить его на тек просто. Поэтому мощность самоделки редко превышает 2 кВт. Собственно, этой мощности обычно достаточно для энергоснабжения частного дома (конечно, если у вас нет бойлера и мощного кондиционера).

В данном случае, речь идет о федеральном законодательстве. Поэтому перед принятием решения об изготовлении ветряка своими руками, не лишним будет проверить наличие (отсутствие) субъектовых и муниципальных нормативных правовых актов, которые могут накладывать некоторые ограничения и запреты. Например, если ваш дом расположен на особо-охраняемой природной территории, использование ветровой энергии (а это природный ресурс) может потребовать дополнительных согласований.

Проблемы с законом могут возникнуть при наличии беспокойных соседей. Ветряки для дома относятся к индивидуальным постройкам, поэтому на них также распространяются некоторые ограничения:

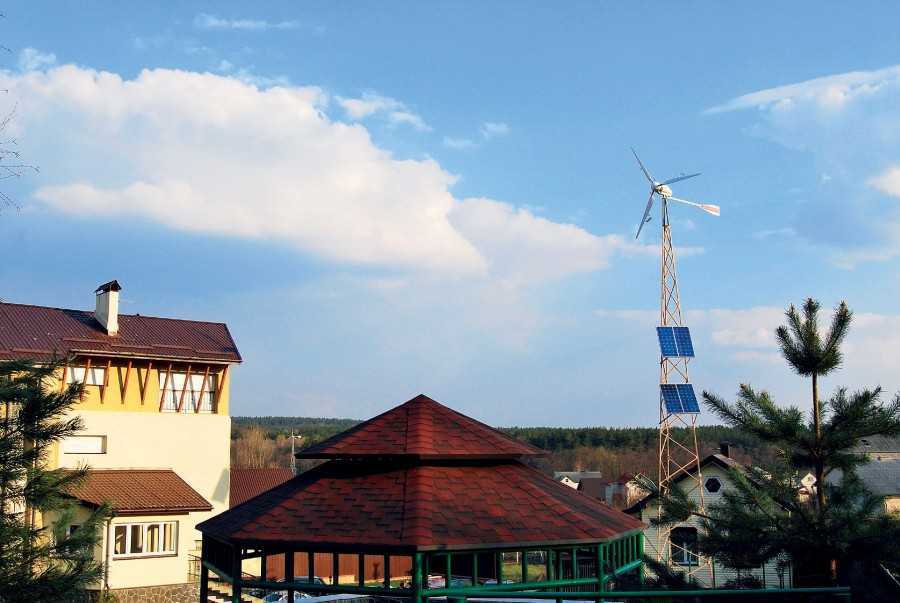

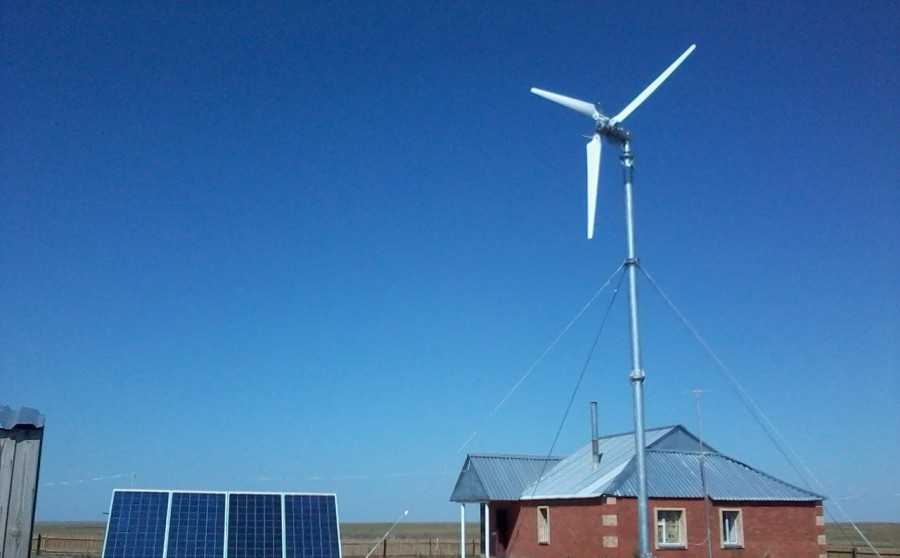

• Высота мачты (даже если ветрогенератор без лопастей) не может превышать установленных в вашем регионе норм. Кроме того, могут действовать ограничения, связанные с расположением вашего участка. Например, над вами может проходить посадочная глиссада к ближайшему аэродрому. Или в непосредственной близости от вашего участка проходит линия электропередач. При падении, конструкция может повредить столбы или провода. Общие ограничения при нормальной ветровой нагрузке составляют 15 метров в высоту (некоторые самодельные ветряки взмывают на 30 метров). Если мачта и корпус устройства имеют большую площадь сечения, к вам могут предъявить претензии соседи, на чей участок падает тень. Понятно, что такие жалобы обычно возникают «из вредности», но правовая основа имеется.
• Шум от лопастей. Основной источник проблем с соседями. При работе классической горизонтальной конструкции, ветряк издает инфразвук. Это не просто неприятный шум, при достижении определенного уровня, волновые колебания воздуха оказывают неблагоприятное воздействие не организм человека и домашних животных. Самодельный генератор для ветряка, как правило, не является «шедевром» инженерной мысли, и сам по себе может издавать сильный шум. Крайне желательно официально протестировать ваше устройство в органах надзора (например, в СЭС), и получить письменное заключение о том, что установленные шумовые нормы не превышены.
• Электромагнитное излучение. Любой электроприбор излучает эфирные помехи. Возьмем, к примеру ветряк из автомобильного генератора. Для снижения уровня помех автомобильного приемника, в машине устанавливаются конденсаторные фильтры. При разработке проекта обязательно учитывайте этот момент.

  Претензии могут быть предъявлены не только от соседей, у которых возникнут проблемы с приемом теле радио сигналов. Если неподалеку расположены промышленные или военные приемные центры, не лишним будет проверить уровень помех в подразделении контроля радиоэлектронных помех (РЭБ).

• Экология. Звучит парадоксально: казалось бы, вы используете экологически чистый агрегат, какие могут быть проблемы? Пропеллер, расположенный на высоте 15 метров и выше, может стать препятствием на пути миграции пернатых. Вращающиеся лопасти незаметны для птиц, и они легко попадают под удар.

Как сделать ветрогенератор из стиральной машинки

Необходимо купить неодимовые магниты и расположить их на роторе. Для того чтобы приклеить используйте суперклей. Затем оберните их бумагой и залейте поверхность эпоксидной смолой. Лопасти можно изготовить из труб диаметром 16 мм. Главное чтобы они были прочные и легкие.

Устанавливаем генератор с ротором и лопастями на несущую рейку и оборачиваем его защитным кожухом. Силовую установку следует крепить при помощи шарнирного механизма, а основание мачты прочно соединить с бетонным основанием. Провод от генератора проведите до распределительного щитка и проверьте работоспособность установки.

Для лучшего понимания лучше ознакомиться со схемой и устройством ветрогенератора.
