Как сделать вентканал в частном доме для газового котла

Необходимые расчеты

Точный и грамотный расчет вентиляции — важный этап проектирования системы отопления. Профессиональные инженерные вычисления учитывают размеры топочного помещения, технические характеристики и место монтажа оборудования. Проектирование котельной частного дома проще. Требуется определить следующие параметры:

  • Геометрические размеры помещения (длина, ширина, высота).
  • Скорость воздушного потока. Она не должна быть меньше 1 м/с.
  • Коэффициент усиления воздухообмена, обусловленный разницей между допустимой высотой помещения (6 м) и ее реальным значением.

Определив их, можно рассчитать оптимальный диаметр приточных и вытяжных каналов системы вентиляции. Для помещения с габаритами 4×3×2,8 м (длина, ширина, высота) расчеты выглядят так.

  1. Перемножением параметров помещения вычисляется его объем. Он равен 33,6 м3.
  2. Определяется коэффициент увеличения воздухообмена котельной: (6 — 2,8) * 0,25 + 3 = 3,8.
  3. Находится объем воздуха, который надо заместить в течение часа: V = 3,8 × 33,6 = 128 м³.
  4. Площадь сечения канала, который должна иметь вентиляция вытяжная в котельной коттеджа, рассчитывается по формуле: F = 128/3600 = 0,035 м2.
  5. Полученное значение площади переводится в диаметр, так как на практике чаще используют вентиляционные трубы круглого сечения: D = 2 sqrt (S / π) = 211 мм.

Установка своими руками

Грамотное устройство вентиляционной системы котельной включает в себя три обязательных этапа: подготовку технического проекта, монтаж оборудования и проверку работоспособности. При планировании учитывается производительность вентиляционной установки, длина воздушных каналов и тепловая мощность котла. Монтируя воздуховоды, надо помнить, что их расположение зависит от используемого типа воздухообмена. Горизонтальные трубы следует устанавливать только в системах с принудительным. При этом их длина связана с мощностью установленного оборудования. В любом случае каналы должны быть прямыми, без изгибов и поворотов. Естественные системы разрешается оснащать лишь вертикальными воздушными видами, длина которых не может быть меньше 3 м.

Окончив монтаж системы вентиляции и отопления частного дома, надо проверить работоспособность всех ее функциональных элементов. Требуется убедиться в отсутствии протечек теплоносителя, обратной тяги и тепловых потерь, измерить КПД котла и концентрацию угарного газа в топочной. Для обеспечения достоверности замеров их надо проводить лишь спустя 24 часа после запуска отопления и воздухообмена. С целью повышения безопасности работы котельной и эффективного удаления из нее продуктов сгорания, полезно дополнительно использовать пожарную вентиляцию и специальную систему борьбы с задымленностью.

Цены

При устройстве вентиляции под ключ, стоимость квалифицированного составления проектной документации котельной и проведения монтажных работ зависит от размеров дома, типа и характеристик используемого отопительного оборудования, вида воздухообмена, автоматики и так далее. Реализация первой услуги в среднем составляет 55 рублей за 1 м2, а непосредственно установка в здании, площадью 100-800 м2, обойдется в 25 000 — 33 000.

Основные технические характеристики и цены наиболее популярных приточных установок:

Название модели Макс. расход воздуха, м³/ч Мощность нагревателя, кВт Размеры, мм Цена, рубли
ГлобалВент Эконом-300 400 2,7 220x640x435 35 300
2vv Alfa-C-20VS-DP-2 2000 32,8 618х468х1200 172 300
A-Clima ARL BOX 2,5 1970 34 1500х800×370 106 200
ГлобалВент Эконом-1500 1900 11,1 390x770x635 63 900
A-Clima Arl Box 1,5 1635 28 1270x670x370 103 900
DVS OTA 160/5000 376 5 490x1000x490 42 500

Необходимость циркуляции воздуха в котельной

Даже при условии использования высокотехнологичного оборудования количество отравлений и летальных исходов не становится меньше. Первым признаком работы плохой вентиляции это появление слабости и головной боли.

При недостаточной вентиляции отопительное оборудование работает не в штатном режиме. Потому что при отсутствии постоянного притока кислорода, обеспечивающего правильную работу котла, происходит неполное сгорание топлива, а значит и теплопроизводительность будет на минимуме.

Если схема теплоснабжения предусматривает отдельное здание котельной, то для работы котлы будут использовать только тот воздух, который находится внутри.

При установке обычных окон и деревянных или металлических дверей наружный воздух будет поступать в помещение, а пластиковые конструкции отличаются высокой герметичностью и с улицы воздух не проникнет. Это значит, что со временем котёл расходует кислород в котельной и воздух будет разряжен.
Следующим этапом может оказаться попадание угарного газа в котельную. Для избежания таких ситуации и проектируется вентиляционная система.

Виды дымоходов

Трубы изготавливаются из разных материалов, которые рассмотрим подробнее.

Кирпичный

Классические дымоотводы из кирпича для газового котла все еще востребованы, независимо от многих их минусов и слабых тепловых характеристик. При этом они отвечают санитарным нормам и правилам, которые гласят:

  • Труба изготавливается из шамотного кирпича.
  • Для возведения стенок применяется раствор глиняный или специальный клей.
  • Для улучшения тяги дымовая труба возвышается над уровнем конька крыши.


Нормативы регламентируют высоту трубы по отношению к коньку крыши в зависимости от расстояния между нимиИсточник kamin-estet.ru

  • Кладка обеспечивает герметичность.
  • На внутреннем отверстии отклонение составляет не более 3 мм на 1 м.
  • Для защиты от осадков на оголовке трубы установлен дефлектор.

А также дымоход может иметь моно конструкцию, у которого из-за низких теплотехнических характеристик делается ремонт через каждые 5-7 лет.

Оцинкованная труба

Устройство вида «сэндвич» сегодня является самым эффективным вариантом из конструкций для дымохода. Несомненное достоинство этих дымоходов – устойчивость к агрессивной среде и разным механическим воздействиям.

Изделие состоит из двух труб разного размера, при этом одна вставлена в другую. В качестве наполнителя между ними обычно применяется базальтовая вата.

Коаксиальный дымоход

В настоящее время в газовых котлах используются камеры сгорания закрытого вида. Здесь поступление воздуха и отвод дыма производит коаксиальная труба. Это оригинальное устройство, относительно недавно внедренное, но уже пользующееся большой популярностью среди пользователей.

Нестандартность решения заключается в поступлении воздуха через трубу, выводящую продукты горения. Получается, что одна труба выполняет две функции из-за особенностей конструкции.


Коаксиальный дымоход – это труба в трубеИсточник rubankom.com

А характерное отличие от обычных труб у нее заключается в следующем… Меньшего размера труба (60-110мм) находится в трубе большего диаметра (100-160 мм) таким образом, что они не задевают друг друга.

В то же время конструкция является единым целым за счет перемычек по всей длине и является жестким элементом. Внутренняя труба служит в качестве дымоотвода, а наружная служит для поступления свежего воздуха.

Воздухообмен различной температуры создает тягу и приводит в направленное движение воздушную массу. Воздух в комнате не задействован во время работы котла, таким образом, сохраняется микроклимат в помещении.

Керамический

Такой дымоход является составной конструкцией, включающей в себя:

  • Дымоотводный канал из керамического материала.
  • Прослойка утеплителя или воздушное пространство.
  • Керамзитобетонная внешняя поверхность.

Такая непростая конструкция объясняется несколькими причинами. Во-первых, труба дымохода слишком хрупкая, чтобы оставлять ее незащищенной.


Керамическая труба всегда располагается внутри какого-либо твердого блокаИсточник heatylab.com

Во-вторых, керамика обладает высокой теплопроводностью, в связи с этим она нуждается в надежной изоляции. Внутренняя труба круглого сечения имеет гладкую поверхность, в то время как на наружной – допускаются шероховатости, не влияющие на целостность изделия.

Обычно такие дымоходы выпускаются длиной от 0,35 до 1 м, в зависимости от производителя. Соединение внутренней и внешней труб происходит посредством замка, который представляет собой утончение по внешнему размеру с одного конца и расширение внутренней трубы с другой стороны.

Керамзитобетонная наружная поверхность выполнена из квадратной формы с круглым отверстием внутри. К тому же в этом изделии предусмотрено место для утеплителя, который удерживается за счет металлических перемычек. В то же время они фиксируются на наружной поверхности и делают надежной крепление для этой трубы.

Нержавеющая сталь

Газовый дымоход из стали представляются более надежными, чем кирпичный. Они устойчивы к коррозии, невосприимчивы к колебаниям температуры, на них не влияет увеличенная влажность воздуха и агрессивная среда.


Дымоход из нержавеющей сталиИсточник pech-kamin.ru

В дополнение такие трубы из нержавеющей стали обладают рядом достоинств:

  • Длительный период эксплуатации.
  • Многофункциональность.
  • Сравнительно низкая стоимость.
  • Большая прочность.
  • Вероятная реализация изделия всякой сложности.

Для дымоходов из этого материала свойственна сборка из модулей, что разрешает замену поврежденного сегмента в случае необходимости. Монтаж дымоходов сделан с помощью специальных отводов, позволяющих гармонично вписаться в определенные элементы крыши.

Виды вентиляции

Основных видов вентиляции всего два: принудительная и естественная, а в ряде случаев используется комбинированная, которую иногда выделяют в отдельную категорию.

Как видно из названий, в первой разновидности вентиляции используется принудительная подача воздуха, для чего применяются воздушные насосы или вентиляторы. Во втором случае приток воздуха происходит за счет разности его температуры и давления – в помещении и вне его. Чтобы обеспечить воздухообмен, достаточно правильно расположить вентиляционные отверстия. Также часть воздуха может проникать в помещение через естественные отверстия – например, щели под дверями.

Если есть такая возможность, то выгоднее всего использовать комбинированная систему – пока с воздухообменом справляется естественная вентиляция, принудительная находится в режиме ожидания.

Естественная вентиляция

Если обеспечивается троекратная смена объем воздуха за час, то в стандартном шестиметровом (по высоте) помещении можно обойтись организацией естественного воздухообмена.

При понижении потолка на каждый метр придется увеличить воздухооборот на 25% минимум. Плюс, следует в любом случае проектировать воздухообмен с некоторым запасом.


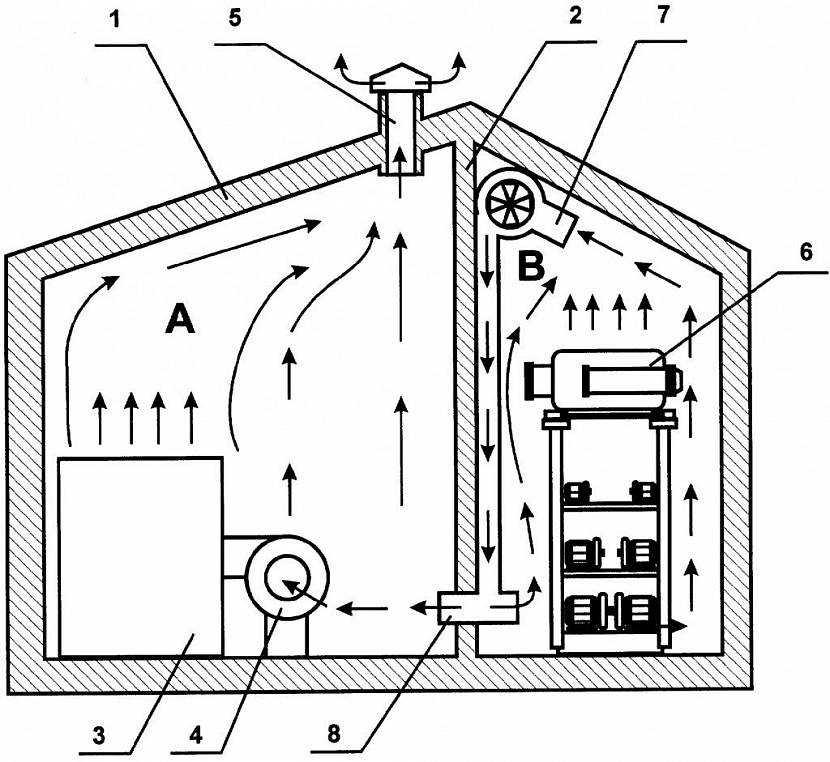

Схема работы вентиляционной системы в котельной частного домаИсточник pew.ledikycora.ru.net

Схема предельно проста – напротив котла, в двери или стене, организуется входное отверстие вентиляции (диаметр зависит от мощности котла), которое располагается не выше его рабочей области. Второе, вытяжное отверстие организуется над котлом, обычно на него крепится воздуховод с обратным клапаном (чтобы вытяжка работала только в одну сторону) и «зонтиком» на наружной стороне (чтобы трубу не заливало).

Расстояние между «входом» и «выходом» воздуха в помещении должно быть максимально возможным для обеспечения лучшей тяги.

Недостатки естественной вентиляции:

  • Зависимость от погодных условий. Необходимо защищать воздуховоды от внешних воздействий среды.
  • Сложность точного расчета кондиционирования. В зависимости от направления и силы ветра в помещение может поступать различный объем воздуха.
  • Очень сложно спроектировать одну систему вентиляции для нескольких комнат – чтобы через все помещения проходила одна труба. Преимущественно вывод из каждой комнаты делается сразу на улицу.


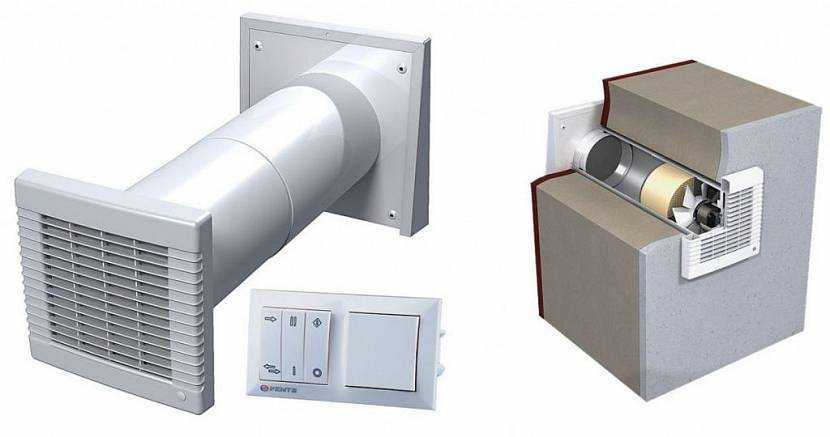

Принудительная система вентиляции или проще говоря вытяжка для котла в частном домеИсточник m.yukle.mobi

Принудительная вентиляция

Принудительная подача воздуха осуществляется за счет так называемых «механических устройств», то есть вентиляторов. Такой тип обустройства воздухообмена удобен сразу двумя особенностями:

  • Появляется возможность установки климатического оборудования, с калориферами и фильтрами, которое будет очищать и нагревать поступающий воздух;
  • Также появляется возможность включения системы только в необходимые моменты, что позволит экономить электроэнергию, включая ее, например, только при работе котла.

Минусы принудительной вентиляции следующие:

Стоимость – прежде всего, такая система обойдется дороже, чем естественная вентиляция;
В ряде случаев, шумность – например, при установке климатического оборудования с кондиционированием;

Выбор оборудования без должной подготовки может быть чреват нарушением безопасности: в частности, для газовых котельных важно иметь пожароустойчивое оборудование.


Отопительная система это достаточно сложный комплекс оборудования, поэтому его подбором и наладкой должны заниматься профессионалыИсточник stroimdom.com.ua

Виды вентиляционных систем

Циркуляция воздушных масс в помещении выполняется естественной или принудительной. Первую применяют для котлоагрегатов тепловой мощностью до 30 кВт, если подобная система предусмотрена для данной модификации заводом-изготовителем.

Вторая схема устанавливается в более мощных котлах с развитыми поверхностями нагрева, несколькими контурами циркуляции и большой протяженностью дымовентиляционных каналов. Такая система теплоснабжения имеет большие аэродинамические сопротивления по пути движения газовоздушной смеси, которую потребуется преодолеть дымовым газам.

В связи с чем их движение может быть обеспечено только принудительно с использованием дутьевого вентилятора или дымососа.

Естественная

В наименьшей степени эффективная система и при этом более простая, устанавливается в одноэтажных домах небольшой площади с маломощными котлами. Зачастую ее используют для организации воздухообмена, протекающего в подвальных, чердачных, подсобных помещениях и гаражах.

Естественная вытяжка в котельной

Забор воздушных масс в помещении топочной выполняется через форточки, оконные проемы, вентиляционные решётки в дверных полотнах, а вытяжная вентиляция — через воздуховоды, размещенные вверху стен либо в потолочных перекрытиях с выводом над крышей.

К примеру, размещают котлоагрегат непосредственно против входа, а вытяжное отверстие — над котлом. Воздушные массы передвигаются снизу, проходят через всю топочную и поступают вверх к вытяжке. Окно при этом может находиться на любой стене.

Выходное отверстие воздуховодов не рекомендуют размещать около котла. В зимнее время резкое падение температур наружного воздуха может отразиться на работе котла, в связи, с чем отверстие выполняют на расстоянии не меньше 1-1.5 м от зоны его расположения.

Принудительная

Турбированные отопительные устройства или котлы с принудительной циркуляцией устанавливаются только по рекомендациям завода-изготовителя оборудования. Они выпускаются с закрытыми топочными камерами, а воздух подается дутьевыми центробежными вентиляторами.

Для повышения эффективности котельного оборудования и его ремонта, в современных котлах устанавливают комбинированная система воздухоподачи с применением воздушных фильтров, калорифера, для предварительного подогрева воздуха и вентиляторов.

Для газовых котлов большей мощности дополнительно устанавливаются дымососы, которые создают разрежение в топке, тем самым заставляя перемещаться дымовые газы по газоходам.

Инновационные бытовые котлоагрегаты с закрытой топкой, использующие газообразное топливо, комплектуются автоматикой с погодозависимой системой управления и безопасности.

Она устанавливает режим в зависимости от температуры наружного воздуха, в связи, с чем регулирует подачу объема газового топлива. Данная функция должна согласовываться с количеством воздуха поступающего в котел, чтобы обеспечить полноту сгорания газа.

Для согласованности теплотехнических и аэродинамических процессов служат первичные датчики по температуре греющей воды и давлению тяги в топочном пространстве.

Таким образом, исполнительные механизмы в режиме открытия/закрытия топлива будет работать пропорционально с расходом воздуха, поступающего на горелочное устройство.

Требования

В холода задача владельцев частных домов — поддержание комфортного микроклимата в комнатах. Для этого дом стараются утеплить, прогреть. Чтобы не впустить внутрь слишком много холодного воздуха, помещения реже проветриваются (посмотреть пошаговую инструкцию по обустройству вентиляции в частном доме можно здесь).

По правилам, котельная должна тщательно проветриваться, так как нарушения в работе приводят к возникновению аварийной обстановки. Если отработанный воздух не заменяется свежим, сгораемые вещества из отопительного агрегата попадают на трубы, из-за чего снижается эффективность работы газового котла и падает температура внутри дома.

При некачественной работе системы проветривания в замкнутом пространстве скапливаются избытки угарного газа, что пагубно отражается на здоровье людей, находящихся в близлежащих помещениях.

Качественная система проветривания обеспечивает:

  1. Продление периода эксплуатации котельного оборудования.
  2. Хороший микроклимат внутри дома.
  3. Регулярный приток свежего, обогащённого кислородом воздуха.
  4. Защиту от плесени, грибка.
  5. Защиту от появления продуктов горения в воздухе внутри дома.
  6. Работу котла с высокой отдачей.

Требования и нормы к вентиляции газовой котельной в частном доме прописаны в системе нормативных документов в строительстве (СНиП). Выполнение требований СНиП хозяевами частных домов контролируется сотрудниками газовой службы. Требования:

  1. Система вентиляции должна за час не менее трёх раз обновить воздух.
  2. Поток свежего воздуха поступает суммарно в таком же количестве, как в вытяжку вместе с учётом потребности горения газа.
  3. Вытяжная труба должна находиться в верхней части потолка котельной. Её диаметр — около 1,3 метра.

Внимание
Один из нормативных документов, на который ориентируются газовые службы — СниП. Газоснабжение 2.04.08–87.

Для котлов с открытой камерой сгорания

Для газовых котлов с атмосферной горелкой необходим дымовой канал, обеспечивающий хорошую тягу — удаление продуктов сгорания происходит за счет движения воздуха по трубе. Потому его делают максимально прямым, желательно — с гладкими стенками. Есть два варианта исполнения:

  • Вывести горизонтально через стену, затем, вдоль наружной стены, вверх до требуемой высоты. Этот вариант еще называют наружный дымоход.

  • Вести трубу вверх от котла, пройти все перекрытия, крышу, вывести над кровельным материалом. При необходимости можно отвести трубу подальше от стены, сделав два колена по 45°. Изгибы под 90° при такой конструкции лучше не делать.

Какой из вариантов лучше? Проще реализуется наружный дымоход  — с выводом через стену

Важно только правильно пройти через стену (соблюсти противопожарный зазор, если стены горючие). Но для данного варианта требуется хорошее утепление, качественное крепление к стенам

И даже при таких условиях конденсата обычно много. Потому установка на выходе тройника и конденсатосборника обязательна.

Вариант прохода через перекрытие и утепление

В случае с выводом дымохода через крышу есть, как минимум, два сложных момента — проход через перекрытие первого этажа и через крышу. В этих местах устанавливают специальные проходные узлы. Они обеспечивают должную степень противопожарной безопасности.

Особенности сборки металлических труб

Если собирают используют сендвич-трубы или одностенные металлические, то наружный дымоход для газового котла собирают «по конденсату». То есть вставляя верхнюю трубу внутрь нижней. Это возможно за счет наличия гофрированного края с одной стороны.

При сборке дымохода внутри здания конструкцию собирают «по дыму». В данном случае важнее, чтобы газы не попали в помещение. Потому разворачивают трубы так, чтобы верхний элемент надевался на уже установленный.

Типы сборки дымохода из металла и сэндвич-труб

Есть третий вариант — собрать два контура по-разному: наружный по дыму, внутренний — по конденсату. Дя такой сборки обязательно использовать сендвичи, так как только у них имеется два контура. Это — лучший из вариантов, так как защита получается полной, но сборка сложная.

Дымовые трубы в шахте (коробе)

Чтобы коммуникации не портили интерьер, их часто «упаковывают» в шахту — специально построенный короб. Внутри находятся, как правило, дымоход (или дымоходы, если устройств работает несколько), вентканалы, могут быть стояки водопровода, отопления, канализации. В любом случае, трубу дымохода лучше закрыть теплоизоляцией. Если в отапливаемом помещении утеплитель еще можно не использовать, то на чердаке (особенно, если он холодный), утепление должно быть обязательно. Используют базальтовую вату с температурным режимом эксплуатации не менее 300°C.

Дымоход можно спрятать в шахту

Утепление положительно повлияет на температуру внутри дымовых труб, что даст повышение тяги и снижение количества конденсата. Но не забывайте, что говорим мы именно о газовых котлах, а у них температура продуктов сгорания невысокая.

Основные требования к вентиляции

Чаще всего котлы систем отопления коттеджей устанавливаются в отдельных помещениях — котельных. Иногда для них создаются специальные пристройки. Кроме норм пожарной безопасности, обязательно должны выполняться требования к вентиляции, чтобы обеспечивать приток свежего воздуха к топке и своевременно удалять продукты сгорания. Порядок воздухообмена в помещениях с различным видом органического топлива регламентирован государственными нормами и правилами (СНиП). В случае их несоблюдения, органы надзора не дадут разрешение на эксплуатацию.

Не удивительно, что требования к вентиляции газовой котельной в жилом доме являются наиболее строгими. В данном случае для жильцов опасность представляют не только вредные продукты сгорания, но и само топливо — газ. Более мягкие условия выдвигаются для монтажа маломощных газовых котлов (до 30 кВт). Для них не обязательно отводить отдельное помещение, можно устанавливать в жилой зоне, например — на кухне. Нормативы, актуальные для газового оборудования, в полной мере подходят для котлов, использующих иные виды горючего.

При монтаже вентиляции следует придерживаться правил:

1. Высоту потолков в комнате для отопительного оборудования не разрешается делать ниже 6 м. Так как буквально выполнить это требование в частном домовладении сложно, допускается решение проблемы за счет увеличения интенсивности вентилирования котельной. Каждый недостающий метр высоты надо компенсировать ростом воздухообмена на 25 %.

2. Кроме того, согласно СНиП в котельных должна предусматриваться вентиляция, обеспечивающая полную замену трех объемов воздуха в помещении в течение 1 часа. При этом не учитывается объем, необходимый для обеспечения горения котла.

3. Если естественная вентиляция не справляется с замещением воздуха в котельной, то потребуется установить систему принудительного типа.

Общая информация о котлах, их размещение

Их попадание в организм вызывает нарушения в процессах жизнедеятельности человека. В больших дозах соединения провоцируют развитие опасных заболеваний. Не стоит забывать и про сам природный газ: он взрывоопасен и требует особого отношения при использовании.

В частных домах применяются различные газовые котлы, к которым предъявляются разные требования по воздухообмену. Для напольного оборудования большой мощности установлены требования по размещению. Такие агрегаты можно устанавливать в отдельном специальном здании, в пристройке к основному дому, на чердаке, цокольном этаже или в подвале.

К объектам, где располагается напольный газовый котёл, предъявляются дополнительные требования:

  1. Площадь не менее 4 кв. м.
  2. Объём помещения не менее 8 куб. м.
  3. Высота потолка не менее 2,2 м.
  4. Ширина входного проёмы не менее 80 см.
  5. Наличие не менее одного окна с прямым выходом на воздух с открывающимися створками для проветривания.
  6. Наличие открытой приточки воздуха – щель в стене или оконном профиле, через которую постоянно поступает кислород.
  7. Т. к. объект относится к взрывоопасным, площадь остекления в нём должна превышать 0,05 кв. м. на 1 куб. м. объёма помещения.

Использование подвала и цоколя допускается с ограничениями, при выполнении ряда дополнительных требований. В таких помещениях обязательно оборудование основной и дублирующей систем вентиляции, т. к. нарушение в работе конструкции воздухообмена приведёт к угрозе взрыва.

Чаще всего используются настенные котлы небольшой мощности. Средняя мощность таких нагревательных агрегатов 30 кВт. Они обеспечены продуктивной и удобной камерой внутреннего сгорания. К этому оборудованию предъявляются менее жёсткие требования по размещению. Настенные котлы можно размещать в подсобном помещении, на кухне или в ванной комнате.

Настенный газовый котел можно разместить в кухне

  1. Доставка объёмов кислорода, нужных для непосредственного процесса горения. При недостаточном поступлении свежего воздуха горение провоцирует выделение чрезмерного количества опасных соединений.
  2. Создаются оптимальные условия для эффективной работы оборудования.
  3. Выведение из помещения продуктов горения и самого газа в случае нарушения работы оборудования.

Классификация вентиляционных систем, которые используются в большинстве частных домов:

  1. По принципу создания тяги: естественная или принудительная.
  2. По направлению движения: приточная, вытяжная, комбинированная (коаксиальная).
  3. По конструкции: канальная или целостная, не имеющая каналов.

Факторы, влияющие на параметры системы воздухообмена в помещении с газовым котлом:

  1. Мощность прибора, его функциональные особенности.
  2. Площадь помещения.
  3. Нагрузка на котёл (частота использования).
  4. Наличие окон, дверей.
  5. Особенности климата местности, где расположен дом (температура, ветер, осадки, влажность и др.).

Существует несколько факторов, влияющих на параметры системы воздухообмена в помещении с газовым котлом
