Промерзание водопроводных труб в зимний период становится настоящей катастрофой для владельца частного дома, лишая семью воды и грозя разрывом магистрали. Исправление такой ошибки обходится в 3–5 раз дороже, чем правильная изначальная прокладка, а аварийные работы в мерзлом грунте могут затянуться на несколько суток. Чтобы система работала бесперебойно, необходима точная глубина заложения труб водопровода, рассчитанная с учетом климатических особенностей региона и характеристик почвы. Грамотный проект инженерных сетей гарантирует долговечность коммуникаций на десятилетия вперед.
Физика процесса и факторы влияния на грунт

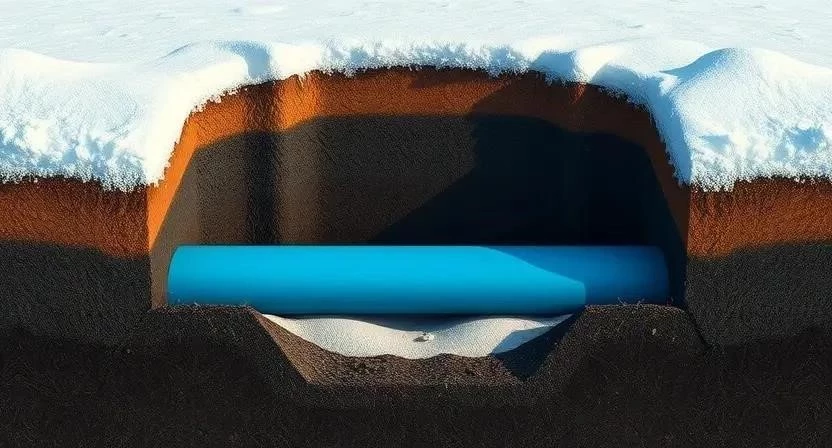

Глубина промерзания грунта — это расстояние от поверхности земли, на котором температура почвы опускается до 0°C. Этот показатель не является константой и зависит от множества условий. В первую очередь роль играет состав грунта: плотные глинистые почвы промерзают медленнее, чем пористые песчаные, из-за разной теплопроводности. Влажность также критична — чем больше воды в земле, тем сильнее проявляется морозное пучение, способное выдавить трубу на поверхность или деформировать ее.
Наличие и толщина снежного покрова выступают естественным утеплителем. Я заметил, что на участках, где снег регулярно счищают (например, под дорожками), земля промерзает на 30–40 см глубже, чем под сугробами. Также на процесс влияет уровень грунтовых вод (УГВ). Если вода стоит высоко, риск образования ледяных линз вокруг трубопровода возрастает многократно. При проектировании автономной системы водоснабжения я всегда советую учитывать не только средние температуры, но и аномальные пики холода, которые случаются раз в 10–15 лет.
Нормативная база для проектирования
Основным документом для расчетов является СП 131.13330.2020 «Строительная климатология». В нем содержатся актуализированные данные по температурам наружного воздуха во всех регионах России. Также проектировщики опираются на нормы укладки водопровода, прописанные в СНиП 2.04.02-84, где указано, что минимальная глубина заложения водопровода должна быть на 0,5 метра больше расчетной глубины проникания в грунт нулевой температуры.
Использование официальных таблиц и карт позволяет избежать субъективных оценок. СП 131.13330.2020 глубина промерзания в котором привязана к сумме абсолютных значений среднемесячных отрицательных температур, дает базу для математического моделирования. Важно понимать, что нормативная глубина промерзания — это среднее значение для оголенной от снега поверхности, поэтому для реальных условий эксплуатации вводятся поправочные коэффициенты.
Определение глубины промерзания для разных регионов
Для каждого города существует свой показатель, который служит отправной точкой. Карта глубин промерзания наглядно демонстрирует, как увеличивается этот параметр при движении с запада на восток и с юга на север. Например, в южных регионах достаточно траншеи в 0,8–1 метр, тогда как в Сибири водопровод в земле глубина которого меньше 2,5 метров, обречен на замерзание.
Таблица глубин промерзания грунта по регионам России (нормативные значения):
| Город / Регион | Суглинки и глины (м) | Супеси и пески (м) | Пески крупные (м) | Крупнообломочные (м) |
|---|---|---|---|---|
| Москва и область | 1,10 | 1,34 | 1,44 | 1,62 |
| Санкт-Петербург | 1,02 | 1,24 | 1,33 | 1,51 |
| Екатеринбург | 1,51 | 1,84 | 1,97 | 2,23 |
| Новосибирск | 1,84 | 2,24 | 2,41 | 2,72 |
| Ростов-на-Дону | 0,70 | 0,85 | 0,91 | 1,03 |
Методика расчета глубины заложения труб
Чтобы понять, как рассчитать глубину промерзания самостоятельно, нужно воспользоваться формулой: H = d0 × √Mt. Где d0 — коэффициент типа грунта, а Mt — сумма абсолютных значений среднемесячных отрицательных температур в данной местности. Полученный результат — это нормативный предел. Для определения реальной глубины траншеи для водопровода к этому числу прибавляют запас в 50 см.
Таблица коэффициентов (d0) для различных типов грунта:
| Тип грунта | Значение коэффициента d0 | Особенности материала |
|---|---|---|
| Глины и суглинки | 0,23 | Минимальная теплопроводность, высокая пучинистость |
| Супеси, пески мелкие | 0,28 | Средняя проницаемость для холода |
| Пески гравелистые, средние | 0,30 | Быстрое промерзание при высокой влажности |
| Крупнообломочные грунты | 0,34 | Максимальная глубина проникания мороза |
| Скальные грунты | 0,40 | Требуют обязательного утепления из-за высокой плотности |
Пример: Если для вашего района Mt составляет 16, а грунт — суглинок (d0=0,23), то норматив составит 0,23 * 4 = 0,92 м. Добавляем 0,5 м и получаем итоговую глубину 1,42 метра. Я всегда рекомендую округлять в большую сторону, особенно если планируется укладка водопровода ниже промерзания под проезжей частью.
Технология монтажа трубопровода в траншее
Правильная укладка начинается с подготовки. Когда я работал над объектом в Подмосковье, мы столкнулись с тем, что дно траншеи было неровным, из-за чего труба ПНД пошла «волной». Это недопустимо, так как в нижних точках может скапливаться осадок или образовываться ледяная пробка при минимальном протоке.
Список необходимых инструментов:
- Лопата штыковая и совковая (или мини-экскаватор)
- Лазерный или строительный уровень
- Рулетка на 10–20 метров
- Ножницы для резки труб ПНД
- Набор гаечных ключей для компрессионных фитингов
- Виброплита или ручная трамбовка
- Маркер для разметки
- Лом (если грунт каменистый)
Необходимые материалы:
- Труба ПНД (диаметр 25 или 32 мм) — расчет по длине трассы + 5% запас
- Фитинги (муфты, уголки, тройники)
- Песок карьерный для подушки (расход 0,1 м3 на погонный метр)
- Утеплитель (скорлупа из пенополистирола или вспененный полиэтилен)
- Греющий кабель (саморегулирующийся)
- Сигнальная лента «Осторожно водопровод»
- Гильзы (футляры) для прохода через фундамент
Пошаговая инструкция по выполнению работ:
- Разметка трассы от скважины или колодца до ввода в дом (30 минут).
- Рытье траншеи на расчетную глубину. Ширина дна — не менее 40–50 см (от 4 часов до 2 дней).
- Выравнивание дна и создание уклона 2 см на метр в сторону источника (1 час).
- Устройство песчаной подушки толщиной 10–15 см с обязательной трамбовкой (2 часа).
- Сборка трубопровода на поверхности и проверка герметичности соединений (1,5 часа).
- Монтаж греющего кабеля и утеплителя на трубу (2 часа).
- Укладка магистрали в траншею на подготовленное основание (1 час).
- Засыпка трубы песком на высоту 10–15 см выше верхнего края трубы (2 часа).
- Укладка сигнальной ленты поверх песка (20 минут).
- Обратная засыпка грунтом с послойным уплотнением (3 часа).
Важно помнить о температурном режиме: работы с пластиковыми трубами лучше проводить при температуре не ниже +5°C, иначе материал становится хрупким. Время высыхания герметиков (если используются) обычно составляет 24 часа, но для ПНД с фитингами запуск воды возможен сразу после сборки.
Защита водопровода от промерзания: дополнительные методы
Даже если соблюдена глубина заложения труб водопровода, существуют критические узлы — места выхода трубы из земли и вход в дом через неотапливаемый цоколь. Здесь защита водопровода от промерзания должна быть усиленной. Я часто применяю комбинированный метод: качественная теплоизоляция плюс саморегулирующийся греющий кабель. Кабель хорош тем, что он увеличивает мощность нагрева только на тех участках, где почва остыла сильнее всего.
Таблица сравнения методов защиты:
| Метод защиты | Эффективность | Срок службы | Примерная стоимость | Особенности |
|---|---|---|---|---|
| Только заглубление | Средняя | 50 лет | Низкая | Зависит от точности расчета климата |
| Утепление (скорлупа) | Высокая | 15–20 лет | Средняя | Защищает от кратковременных морозов |
| Греющий кабель | Максимальная | 10 лет | Высокая | Требует наличия электроэнергии |
| Воздушная прослойка (труба в трубе) | Средняя | 30 лет | Средняя | Позволяет легко заменить внутреннюю трубу |
| Постоянный проток воды | Низкая | — | Бесплатно | Большой расход воды и нагрузка на септик |

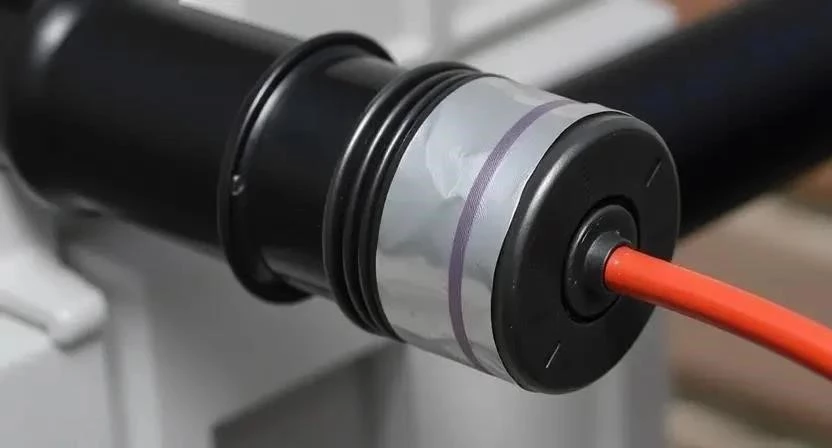

Помню случай, когда я устанавливал греющий кабель внутри трубы. Это более эффективно, чем наружная обмотка, так как тепло передается непосредственно воде. Однако такой монтаж требует специальных проходных муфт и повышенной осторожности при вводе кабеля, чтобы не повредить изоляцию о края фитингов.
Частые ошибки при заложении водопровода
Одной из самых распространенных ошибок является игнорирование пучинистости грунта. Если просто закопать трубу в глину без песчаной обсыпки, при замерзании грунт начнет расширяться и просто сдавит или перережет пластик. Еще одна беда — отсутствие утепления в зоне фундамента. Многие думают, что раз в доме тепло, то и под полом труба не замерзнет. На практике именно в месте прохода через бетонный ростверк чаще всего случается промерзание труб что делать потом приходится в экстренном порядке с помощью строительного фена.
Неправильный расчет глубины без учета типа покрытия участка также ведет к проблемам. Я однажды видел, как водопровод, уложенный на 1,5 метра, замерз под расчищенной парковкой, хотя в саду под снегом все было в порядке. Никогда не экономьте на глубине траншеи, если над трубой будет постоянно убираться снег или ездить автомобили — в этих зонах промерзание идет гораздо быстрее.
Стоимость работ и материалов
Бюджет системы водоснабжения складывается из стоимости земляных работ и комплектующих. Самостоятельное выполнение позволяет сэкономить до 60% от общей сметы, но требует значительных физических усилий.
Примерная смета на водопровод длиной 20 метров:
| Статья расходов | Количество | Цена за ед. (руб) | |
|---|---|---|---|
| Труба ПНД 32 мм | 22 м | 85 | 1 870 |
| Утеплитель (пенополистирол) | 20 м | 250 | 5 000 |
| Греющий кабель (комплект) | 1 шт | 4 500 | 4 500 |
| Песок с доставкой | 3 м3 | 1 200 | 3 600 |
| Работа мастера (копка + монтаж) | 1 услуга | 25 000 | 25 000 |
Экономия при работе своими руками составит около 25 000 рублей. Однако, если грунт тяжелый, аренда мини-экскаватора (около 12 000 рублей за смену) будет более разумным вложением времени и сил. Я всегда советую брать трубу с толщиной стенки не менее 2,4 мм для SDR 13,6, чтобы она выдерживала давление грунта на глубине.
Эксплуатация и обслуживание системы
Чтобы система служила долго, перед каждой зимой проверяйте работоспособность греющего кабеля, если он установлен. Достаточно включить его в сеть и через 15 минут убедиться, что потребление тока соответствует номиналу. Если вы уезжаете из дома надолго, воду из системы лучше слить, либо оставить кабель включенным на минимальном режиме через термостат.
При возникновении ледяной пробки не пытайтесь отогреть трубу открытым огнем, если она пластиковая. Лучший способ — использование парогенератора или заливка горячей соленой воды внутрь трубы через тонкий шланг. Но лучше всего — изначально соблюденная технология укладки водопровода ниже уровня промерзания, которая исключает подобные инциденты.
Меры безопасности при проведении работ
Земляные работы связаны с риском обрушения стенок траншеи, особенно в песчаных грунтах. При глубине более 1,25 метра необходимо делать откосы или устанавливать деревянные щиты-крепи. При работе с электроинструментом и греющим кабелем обязательно используйте УЗО (устройство защитного отключения). Не забывайте про средства индивидуальной защиты: перчатки уберегут руки от мозолей, а плотная обувь — от травм при работе лопатой или ломом.
Вопросы и ответы (FAQ)
Что делать, если нет возможности закопать трубу глубоко (например, скала)?
В этом случае используется метод «труба в трубе» с мощным слоем теплоизоляции (не менее 100 мм) и обязательной прокладкой двух греющих кабелей (основного и резервного).
Какой утеплитель лучше для подземного водопровода?
Я рекомендую экструдированный пенополистирол (скорлупу). Он не впитывает влагу и не сжимается под весом земли, в отличие от минеральной ваты или дешевого вспененного полиэтилена.
Нужен ли греющий кабель, если труба ниже уровня промерзания?
На основной трассе — нет. Но он обязателен на участке подъема трубы к дому и в месте ввода через фундамент, так как это самые уязвимые зоны.
Можно ли использовать гибкие шланги для подземной прокладки?
Нет, для этих целей подходит только жесткая труба ПНД или ПП. Гибкие шланги быстро приходят в негодность под давлением грунта и имеют малый срок службы.
Как найти место промерзания, если труба уже в земле?
Обычно замерзает там, где меньше всего глубина или нет снега. Можно попробовать простучать трубу (звук будет глухим) или использовать тепловизор, если труба находится неглубоко.
Поможет ли дренаж защитить водопровод от замерзания?
Да, отвод лишней влаги от траншеи снижает теплопроводность грунта и уменьшает интенсивность морозного пучения.
Какое давление должна выдерживать труба для водопровода?
Для частного дома оптимально выбирать трубы ПНД с маркировкой PN10 или PN12,5. Они имеют достаточный запас прочности как для внутреннего давления, так и для внешних нагрузок.
