Лазерный самовыравнивающийся уровень (нивелир): принцип работы и выбор

Какой лучше

Одним из главных критериев при выборе лазерного уровня является определение области задач, для которой приобретается инструмент. А для этого нужно разобраться с принципом, по которому строятся отметки данным устройством.

Абсолютно все лазерные уровни работают на диодной системе, превращающей электроток в узкий световой луч зеленого или красного цвета. Этот процесс происходит таким образом, что в буферной зоне, образованной между двух полупроводников электричества, проявляются фотоны.

Далее они вылетают наружу через отверстие в одной из стенок. Лазерный луч при этом необходимо фокусировать, чтобы он не рассеивался из-за ненаправленного движения фотонов. В лазерном уровне предусмотрены линзы и призмы для этой цели. Однако по какой именно системе они расположены, зависит от вида самого устройства.

Какие виды бывают

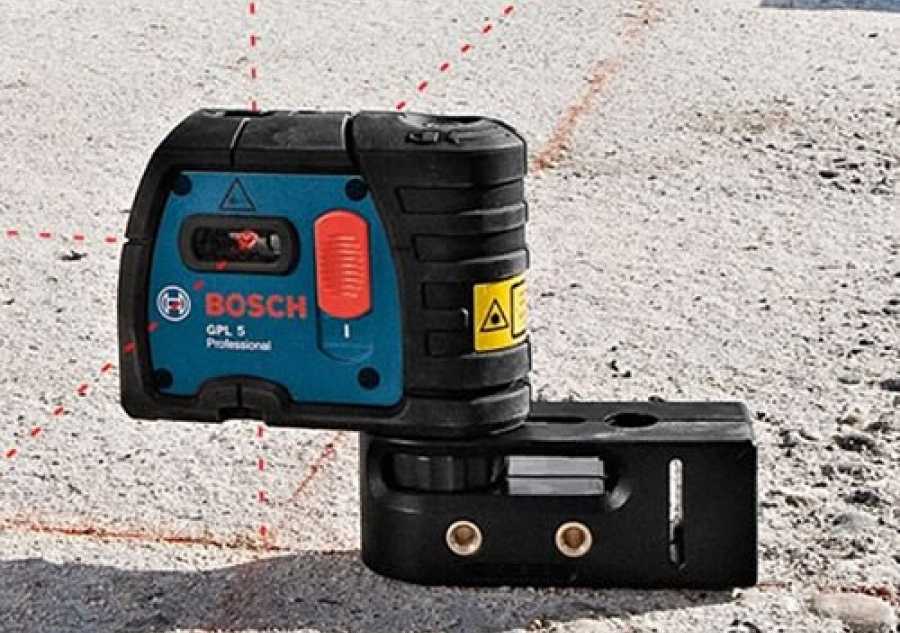

Точечный

Самый простой уровень, в нем закреплен статический лазер и одна фокусирующая линза, через которую двигаются фотоны. Такое устройство необходимо настраивать самостоятельно через встроенные пузырьковые уровни.  Имеет вид простейшей лазерной указки, проецирующей световой луч вдоль стены. После настройки по уровню, луч не будет заметен в воздухе, однако проявится точками на поверхностях, через которые будет проходить. Строителю будет достаточно отметить нужные места маркером и опираться на них при дальнейших работах.

Такой вид нивелиров может быть и с двумя противоположными лазерами, что помогает переносить разметку снизу вверх или с точностью наносить её вдоль длинных стен. Точечное устройство идеально подойдет для домашних работ или нанесения разметки на длинной поверхности, где необязательно использовать дорогое высококлассное оборудование, однако он имеет большую вероятность погрешности, что обязательно необходимо учитывать при покупке.

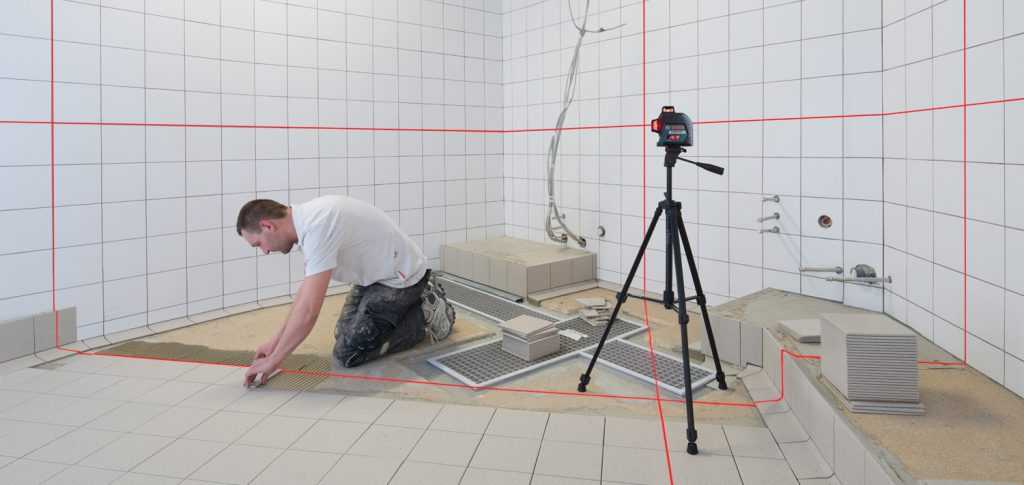

Линейный

Очень востребованный тип лазерных уровней, так как проецирует луч в виде линии. Также в его функциональных возможностях предусмотрена такая опция, как отображение метки в любом месте, где лазер встречается с препятствием.

От предыдущего типа линейный лазерный уровень отличает наличие дополнительной рассеивающей линзы. У многих таких устройств присутствует сразу несколько лазеров для построения большего количества линий. Также у данного нивелира есть одна крайне полезная опция – автовыравнивание, за счет нее исправляется возможная погрешность при установке.

Модели этих лазеров, как правило, имеют очень надежную автоцентровку и широкий угол охвата. Поэтому их чаще всего применяют при отделке и строительстве в ситуациях, когда необходима установка плоскости для корректировки работ.

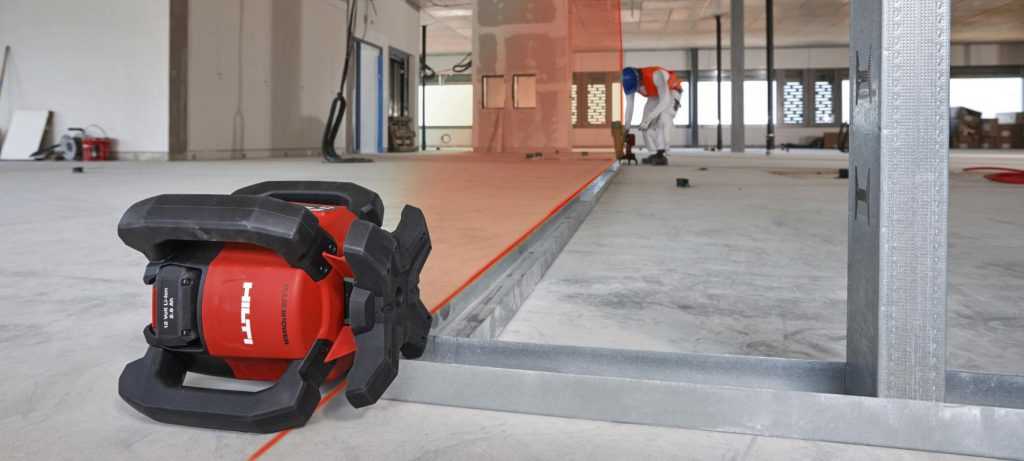

Ротационный

Это инструмент для профессионального использования, он строит горизонтальную плоскость на обширных площадях. По механизму работы — это точечный лазер, вращающийся с регулируемой частотой. Прибор имеет очень большой охват и дальность действия, и очень низкий процент погрешности.

Комбинированные

Такие лазерные уровни сочетают в себе функции разных типов, например, добавления возможности построения дополнительных точек и линий в ротационных нивелирах, которым данная опция несвойственна.

• Bosch. Популярные модели наилучшего немецкого качества. При разработке применяются технологии бренда, которые обеспечивают самую высокую надежность и длительный срок эксплуатации.
• ADA. Профиль компании — производство лазерного оборудования наилучшего качества.
• Makita. Мировой лидер, заводы которого успешно функционируют во многих странах, заслужил признание у пользователей за отличное качество своей продукции. Отличительной особенностью является то, что бренд специализируется на производстве доступного профессионального оборудования.
• DeWALT. Бренд из США, признанный одним из лучших в производстве электроники на мировом рынке. Инструменты и оборудование данного производителя неспроста попадают в разряд высококачественных уже на протяжении многих десятилетий, они отвечают всем стандартам надежности и функциональности, благодаря четкому контролю качества при производстве.

Лучшие лазерные уровни на 360 градусов

ADA instruments CUBE 2-360 Basic Edition

Нивелир ADA instruments CUBE 2-360 Basic Edition — это измерительный прибор, подходящий как профессионалам, так и обычным пользователям, который используется для проведения строительных или ремонтных работ.

Удобная разметка обеспечивается за счет проецирования горизонтальной и вертикальной линий на 360 градусов благодаря специальному излучателю.

При включении вертикальной линии образуются две перекрещивающиеся под углом 90 градусов проекции.

Характеристики:

• предельная дальность измерения (без использования приемника) — 20 м;
• предельная дальность измерения (с использованием приемника) — 70 м;
• точность измерения — 0.3 мм/м;
• длительность работы — 15 ч.

Достоинства:

• функциональность;
• удобство использования;
• комплектация.

Недостатки:

не указаны покупателями.

DEKO LL12-HVR

Лазерный уровень DEKO LL12-HVR — это прибор, применяемый при отделочных и строительных работах. Для проведения работ в ярко освещенных пространствах могут использоваться лазерные очки, за счет чего луч будет хорошо виден на любых поверхностях.

Оборудование способно проецировать 12 линий в режиме 3D.

Прибор имеет рабочий диапазон лазера до 30 метров без использования приемника.

Характеристики:

• предельная дальность измерения (без использования приемника) — 30 м;
• точность измерения — 0.3 мм/м;
• угол самовыравнивания — 3 °.

Достоинства:

• функциональность;
• профессиональное использование;
• комплектация.

Недостатки:

не выделяются покупателями.

ADA instruments CUBE 2-360 Professional Edition (А00449) со штативом

Лазерный уровень ADA CUBE 2-360 — это функциональное измерительное оборудование. Благодаря специальному излучателю горизонтальный луч проецируется на 360°.

Оборудование особенно полезно при осуществлении строительных или монтажных работ для выравнивания при укладке керамической плитки или иного покрытия, наклейки обоев и иных действиях.

Характеристики:

• предельная дальность измерения (без использования приемника) — 20 м;
• предельная дальность измерения (с использованием приемника) — 70 м;
• штатив в комплекте (1.1 м);
• длительность работы — 15 ч.

Достоинства:

• функциональность;
• комплектация;
• качество сборки.

Недостатки:

не отмечены покупателями.

ADA instruments CUBE 2-360 Home Edition

Нивелир ADA instruments CUBE 2-360 Home Edition образует лазерные проекции в вертикальной и горизонтальной плоскостях, что способствует точному выравниванию объектов при проведении строительных и монтажных работ.

Прибор гарантирует точность измерений ± 0.3 мм/м, что делает его удобным даже для частного использования.

Резьбовые соединения на корпусе инструмента позволяют устанавливать его на штатив или стенное крепление.

Характеристики:

• предельная дальность измерения (без использования приемника) — 20 м;
• предельная дальность измерения (с использованием приемника) — 70 м;
• длительность работы — 15 ч.

Достоинства:

• качество сборки;
• комплектация;
• надежность.

Недостатки:

не указываются покупателями.

Condtrol NEO X2-360 (1-2-128)

Лазерный нивелир Condtrol NEO X2-360 (1-2-128) — это полезный инструмент при укладке керамической плитки, напольных покрытий, монтаже потолков и перегородок, при выравнивании стен или полов.

Оборудование выполнено из прочного пластика и покрыто резиновым демпфером, который защищает лазер от повреждений при падениях и обеспечивает его точность.

Характеристики:

• предельная дальность измерения (без использования приемника) — 30 м;
• предельная дальность измерения (с использованием приемника) — 60 м;
• длительность работы — 5 ч.

Достоинства:

• функциональность;
• удобство использования;
• комплектация.

Недостатки:

не выделены пользователями.

Назначение и виды нивелиров

Нивелиры предназначены для замера высоты объектов на местности. Их используют для составления геодезических планов и планирования участка при строительстве.

Виды нивелиров довольно немногочисленны. Выделяют типы приборов по классу точности и принципу работы.

По точности устройства бывают высокой точности (квадратичная ошибка не более 0,2–0,5 мм на 1000 м двойного хода), точные (погрешность 0,5–2,0 мм на 1000 м), технические (ошибка 2–10 мм на 1000 м). Строительный нивелир относится к техническому виду, так же как и любой бытовой.

По принципу работы приборы делятся на:

• Геометрические. Устройства с горизонтальным визирующим лучом. С помощью специальных реек отмечаются высоты точек на местности. Применяют для составления планов и карт.
• Тригонометрические. Еще называются теодолитами. Измерение высоты между точками проводится с помощью вычисления угла наклона визирующего луча и известного расстояния между точками.
• Гидростатические. Это известный многими ватерпас. Выглядит как шланг со стеклянными мензурками на концах. Используется принцип сообщающихся сосудов. Очень точный метод, но ограниченный по расстоянию.
• Оптико-механические. Используют визирование с помощью точной оптики. Не нуждаются в дополнительном питании. Отличаются точностью, надежны, но требуют большого опыта в использовании и самостоятельных вычислений оператором. Необходим напарник, чтобы держать рейку.
• Цифровые. Они же электронные. Могут быть лазерными, оптическими. Принцип работы электронного уровня в том, что он сам замеряет расстояния, угол наклона и выдает результаты в виде готовых показаний. Позволяют работать одному, но дорого стоят и чувствительны к повреждениям.
• Лазерные. Рассмотрим, что такое лазерный нивелир. Это прибор, проецирующий ясно видимый лазерный луч. Просты в использовании, их назначение – работа не только с точками, но и с плоскостями благодаря видимости линии визирования. При работе по составлению планов точку попадания луча с рейкой видно не только оператору, но и напарнику. Можно работать одному.

Типы лазерных уровней:

• Дальномеры. Они же лазерные рулетки. Самое простое устройство. Используется для измерения расстояния.
• Статические построители линий. Приборы, которые строят статистические линии с помощью расщепления луча призмой. Самые простые бывают с одним лазерным лучом. Обычно их 2: вертикальный и горизонтальный. Могут иметь самовыравнивание, угол погрешности 3–6 градусов. Используют обычно при отделке помещений и внутренних работах.
• Построители осей (точечные лазеры). Дают точки для разметки. Лучей 5–6. Направление их вверх, вниз, вперед, назад, влево и вправо. Ими можно размечать каркасы, потолок, стены.
• Ротационные построители. Построитель плоскостей имеет вращающуюся часть с лазером. Благодаря этому ротационный уровень может отметить сразу плоскость. Особенно удобно это делать в помещениях.

Чем лазерный уровень отличается от нивелира

Часто под этими названиями подразумевают один прибор. Рассмотрим, чем нивелир отличается от лазерного уровня. Уровень – инструмент с одним лучом. Это значит, что линия строится по двум точкам. Назначение – проверка горизонтальной или вертикальной линии.

Основное отличие в том, что нивелир – устройство более универсальное. Он может выполнять функции обычного уровня, отвеса, угольника, служить для вертикальной и горизонтальной разметки. Если уровень работает на 105, от силы на 10 метров, то нивелир на десятки метров, а некоторые модели на сотни, позволяя создавать проекции крупных участков и зданий. Это основное, в чем разница между устройствами.

Дополнительные параметры и функции

Кроме основных параметров есть еще и некоторые дополнительные. Они упрощают работу, так что это — больше об удобстве использования. Ведь на конечный результат дополнительные функции влияют только опосредованно или частично.

Самонивелирование

Для того чтобы измерения были правильными, нивелир должен быть установлен вертикально вверх. В простых моделях их положение проверяется более простыми устройствами, обычно — пузырьковым уровнем. В некоторых моделях он встроен в корпус, в некоторых нет. Тогда приходится прибегать к обычному строительному, что не совсем удобно. Кроме того возможны неправильные показания — если во время работы он поменяет положение и вы не увидите этого, работа будет выполнена неправильно. Чтобы не столкнуться с такой ситуацией, приходится по нескольку раз перепроверять положение прибора.

Самонивелирование (самостоятельная компенсация небольшого угла наклона)

Некоторые лазерные нивелиры имеют функцию самовыравнивания или самонивелирования. При отклонении от вертикали на небольшой угол (обычно до 4°), они подстраивают положение зеркал и призм так, чтобы все показания были правильными. Если наклон превышает предельно допустимый, они или издают звук/подают световой сигнал, или отключают лучи. Работа восстанавливается при возвращении в нормальное состояние.

Имея лазерный уровень с такой функцией, прибор легко выставить в самом начале работ. Также на протяжении его использования, можно не беспокоиться о том, что он изменил положение — он подаст сигнал.

Однако, иногда уровень надо установить под определенным углом. Наличие функции самонивелирования не даст это сделать. Потому желательно приобретать модель, в которой эта функция может блокироваться.

Самоотключение

Эта функция позволяет экономить заряд батареек. Если прибор не передвигается на протяжении 10-15 минут, он отключается. С одной стороны это полезно, с другой — некоторые работы требуют более 15 минут и самоотключение может нервировать. Нужна или нет вам эта функция — решать вам.

Не всегда автоматическое отключение — это хорошо

Температурный режим эксплуатации

Если работать планируете в теплое время года или только в помещении, температурный режим значения не имеет. В основном эксплуатировать лазерный уровень можно при температуре от +5°C до +40°C, то есть, они пригодны только для отапливаемых помещений или работы в теплое время года.

Большая часть лазерных уровней предназначена для работы в отапливаемом помещении

Если надо выбрать лазерный уровень для работы на улице с возможностью эксплуатации в холодное врем я года, есть «морозостойкие» модели, которые выдерживают понижение температуры до -10°C. Еще более устойчивые к морозам надо искать специально, их очень немного.

Тип крепления

Кроме стандартной установки лазерного уровня на горизонтальную плоскость может быть несколько дополнительных возможностей его крепления:

На специальный штатив. Чаще всего нужен для работы на улице, но некоторые работы (нанесение горизонтальных линий на стены при навешивании мебели, например) также проще выполнять со штативом. Штатив иногда идет в комплекте, иногда — покупается отдельно

При покупке обратите внимание на диаметр резьбы на корпусе нивелира — штатив должен иметь такую же.
На магниты. В корпус некоторых моделей впаиваются магниты

Это дает возможность крепить его на любую металлическую поверхность/деталь.
Тип крепления влияет на удобство эксплуатации
На специальную магнитную подставку. Некоторые модели лазерных уровней в комплекте имеют небольшую пластиковую площадку, в которую впаяны магниты. На металлическую поверхность устанавливается площадка, на нее — нивелир.
На саморез/гвоздик. В корпусе нивелира сделано специальное отверстие, в которое продевается шляпка гвоздя или самореза. Не самый удобный способ крепления, но все-таки.

С этими опциями все понятно. Можно, конечно, обойтись и без них, придумать какой-то свой способ. Это просто возможности для более комфортной эксплуатации.

Противоударный корпус и возможность самостоятельной юстировки (наладки)

Очень полезно, если лазерный уровень имеет противоударный корпус. Стройка или ремонт — зона повышенного риска для любого инструмента, так что падает он часто. Если корпус противоударный, велика вероятность что даже после падения он выживет.

Противоударный корпус не помешает

При падении или неосторожной перевозки настройки нивелира могут сбиться и он может начать врать. Для устранения этого «явления» в некоторых приборах предусмотрена возможность самостоятельной настройки

Для чего надо будет провести определенные манипуляции, описанные в инструкции.

Рабочее время прибора

Время, при котором устройство может непрерывно работать, зависит от источника его питания. Если говорить о переносных уровнях, то они чаще всего укомплектованы пальчиковыми батарейками и способны обеспечить аппарат электроэнергией для работы более 8 часов подряд. Специальные ротационные приборы нуждаются в более мощном источнике питания. Их особенность состоит в использовании аккумуляторов. На время работы будет влиять емкость аккумулятора, а также время его подзарядки. Качественные лазерные уровни способны беспрерывно работать свыше 40 часов.

Существуют также приборы, которые могут быть подключены в общую сеть. Специализируется на такой опции в частности компания Bosch. Для того чтобы рассчитать возможности аппарата при работе, необходимо, чтобы он был оснащен панелью, которая бы корректно отображала данные об оставшемся заряде мощности. В конечном итоге полученная информация поможет определиться с тем, какой лазерный уровень выбрать.

Какие бывают типы лазерных нивелиров

Все лазерные уровни делятся по типу проекции линий или точек на плоскости. Правильным решением будет выбор подходящей модели именно по этим критериям – они определяют спектр производимых работ.

Типы лазерных нивелиров:

• линейный;
• точечный;
• ротационный;
• комбинированный.

Линейные

Линейные лазерные уровни получили наибольшую популярность – они очень удобны для ремонта квартиры или дома, а также для дизайна интерьера. Устройства функционируют в трех режимах: проекция линии вертикали, горизонтали или креста с углом 90 градусов. Некоторые модели, такие как ADA 3D Liner 2V, 3V или 4V умеют проецировать 2, 3 или 4 вертикальных плоскости. Недостатком лазерных нивелиров линейного типа стала небольшая развертка, этот параметр обозначает угол разметки (насколько луч захватывает соседние плоскости – для вертикали это пол и потолок, для горизонтали – левая и правая стена).

Точечные

Модели точечного типа считаются самыми простыми, они предназначены для точечной разметки или переноса точек. Отличительная особенность этих лазерных уровней – большая дальность, порядка 50 м. В зависимости от конкретной модификации, устройство может спроецировать точку на несколько плоскостей: влево и вправо, вверх и вниз, прямо. Самыми популярными стали модели на 4 точки, оптимально сочетающие в себе доступную цену и большую область применения.

Ротационные

Ротационные лазерные нивелиры – оборудование для профессиональной работы, эти модели умеют проецировать вертикаль и/или горизонталь на 360 градусов вокруг своей оси. Технику такого типа сразу можно отличить по конструкции, лазер в них размещен не по центру, а в верхней части корпуса. Кроме того, они несколько больше по габаритам и раза в 2-3 тяжелее линейных. Часто лазерные уровни ротационного типа оснащены встроенным аккумулятором и могут работать в автономном режиме около 30-35 ч. Функциональность топовой техники выражается и в цене, которая как минимум в 2 раза превышает линейные и точечные модификации своего класса.

Комбинированные

Приборы комбинированного типа совмещают в себе возможности линейных, ротационных и точечных, следовательно, умеют проецировать и плоскости, и точки. Это максимально функциональные и универсальные виды лазерных нивелиров. Причем в продаже есть как бюджетные варианты (вертикаль/горизонталь плюс точки вверх и вниз), так и более продвинутые, которые способны делать все.

Таблица характеристик

Для того, чтобы модели было удобнее сравнивать между собой, основные параметры сведены в таблицу.

В ТОПе	Модель	Дальность, м	Точность, мм/м	Габариты, мм	Цена, тыс. руб.
10		20	0,3	100х100х85	15,0-16,0
9		10	0,2	260х160х230	3,0-4,5
8		40	0,2	59х90х89	3.0-5,0
7		10	0,5	58х42х96	3,0-4,0
6		15	0,7	76х66х76	1,5-2,5
5		10	0,2	45х86х80	3,0-3,5
4		40	0,3	100х100х85	1,8-2,0
3		15	0,2	149х84х142	20,0-28,0
2		10	0,2	45х86х80	2,5-3,5
1		10	0,8	65х65х65	2,0-3,5

Какой лазерный нивелир лучше всего купить и какие параметры учитывать при этом? Ответ на эти вопросы можно найти в нашем рейтинге ТОП 10 самых лучших нивелиров. Теперь без труда выбирайте для себя подходящий инструмент.

О лазерном уровне: принцип работы и основные характеристики

В этом механизме для измерений используется тонкий и яркий лазерный луч. Для его появления собирается специальная конструкция на диодах. К слову, лазерное излучение первоначально использовали только военные. Затем, через довольно-таки большой промежуток времени, оно пришло в медицину, а после этого потихоньку внедрилось и в другие сферы нашей жизни, нашло применение в промышленности и строительстве.

Корпус лазерного нивелира состоит из пластика. На нем имеются вставки из латекса или резины, не позволяющие жидкости или пыли попасть внутрь точного прибора. Ведь стоит уровень отнюдь недешево, а на стройке на него и песок может попасть, и цемент, и вода, и капли краски. Поэтому защита корпуса жизненно необходима этому прибору.

Использовать лазерные уровни можно как на стройплощадке, так и в квартире для домашних нужд. Производители выпускают эти устройства самых разных видов, поэтому всегда можно подобрать подходящий лазерный уровень, ориентируясь на те задачи, которые предстоит выполнить с его помощью.

Достоинства приборов подобного типа:

1. Измерения, проводимые с их помощью, весьма точны: погрешность на один метр не превышает нескольких десятых от миллиметра.

2. Точка или линия, прекрасно видимая, намного удобнее визирной метки, которой оснащены обыкновенные нивелиры. Ведь по этой линии можно работать сразу, без разметки, например, пустив по ней строительную технику.

3. Устройство молниеносно производит измерения, к работе его готовить не надо, достаточно достать из футляра и всё.

4. Расположив прибор горизонтально, можно не беспокоиться о дальнейшем: он сам сделает измерения, причем очень быстро.

5. Не нужно быть специалистом, чтобы работать с лазерным нивелиром – с ним справится кто угодно.

6. Не требуется нескольких рабочих для измерений – прибор обслуживается одним человеком.

В общем-то, лазерный нивелир – не что иное, как более современный потомок всех остальных приборов для измерений: теодолитов, рулеток, уровней, обыкновенных нивелиров. Проверяют им любые вертикальные и горизонтальные поверхности, которые требуют соблюдения точности.

Лучшие недорогие лазерные уровни

Главным преимуществом недорогих лазеров является цена. Но, как правило, у дешевых товаров страдает качество или слишком мало функций. Однако и за небольшие деньги можно найти измерители известных производителей, которые точно определяют вертикаль и прослужат долго.

Конечно, эти устройства довольно просты: они проводят измерения всего в двух плоскостях, однако оснащены автоматическим выравнивателем и имеют низкую погрешность измерений. Для бытового использования такие уровни подходят прекрасно.

ADA instruments CUBE MINI Basic Edition

Лазер CUBE MINI Basic американского бренда ADA instruments – недорогой маленький уровень «для дома».

На поверхности прибор проецирует так называемый лазерный крест ­– две скрещивающиеся линии (горизонтальную и вертикальную). Дальность измерения зависит от освещенности помещения и доходит до 20 метров. Автоматический компенсатор-выравниватель устроен как механический маятник. Если угол наклона нивелира превышает 3 градуса, лазер предупреждает об этом миганием. Для удобства работы устройство можно закрепить на штативе. Погрешность измерений практически отсутствует: она составляет всего 2 миллиметра на 10 метров.

Недостатком CUBE MINI Basic Edition является неудачная апертура: линии слишком короткие, и чтобы получить удобную длину светящейся полосы для разметки, прибор надо устанавливать на большом расстоянии от стены.

Лазер отличают небольшие размеры: его вес составляет всего 200 грамм, а сам он легко помещается в ладони. Такие параметры модели позволяют легко использовать нивелир в быту: например, ровно повесить картину или карниз, сделать самостоятельно ремонт. Для профессионального использования такой прибор не очень подходит.

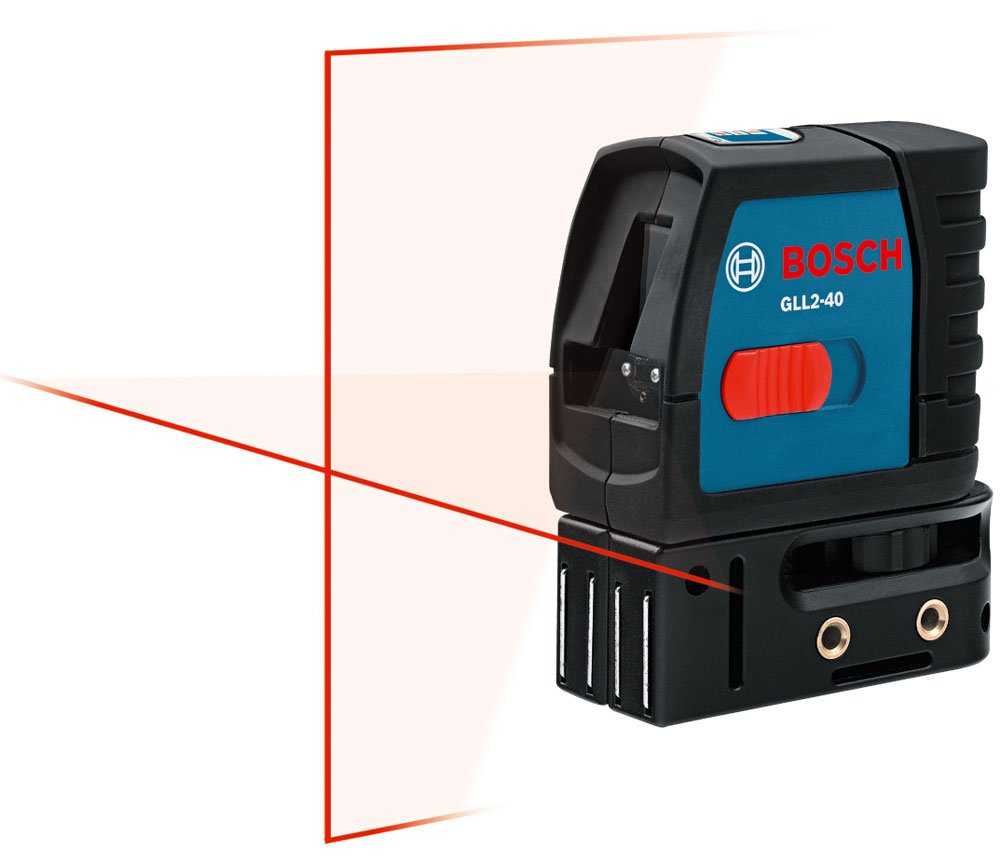

BOSCH GLL 2 Professional

Лазерный уровень BOSCH GLL 2 Professional относится к профессиональной линейке инструментов Бош, о чем свидетельствует и его название, и синий цвет корпуса.

Это один из самых простых «бошевских» нивелиров с двумя перекрестными лазерными лучами. Дальность его невелика ­– всего 10 метров, поэтому работать с ним можно только в относительно небольших помещениях. Погрешность определения горизонта минимальна и составляет примерно 3 миллиметра на 10 метров. Диапазон самонивелирования стандартный для уровней такого типа: при отклонении более, чем на 4 градуса, проецированные линии начинают медленно мигать, сигнализируя об ошибке. Лазер надежно защищен от попадания воды и пыли, а прорезиненный корпус позволяет не бояться падений прибора.

Работать без перерыва с таким инструментом можно довольно долго – до 15 часов. Есть функция автоотключения: она срабатывает, если уровень не трогать в течение получаса.

Идеально подходит для применения в быту или профессионального ремонта квартир, но его бесполезно пытаться применить в больших помещениях или на улице.

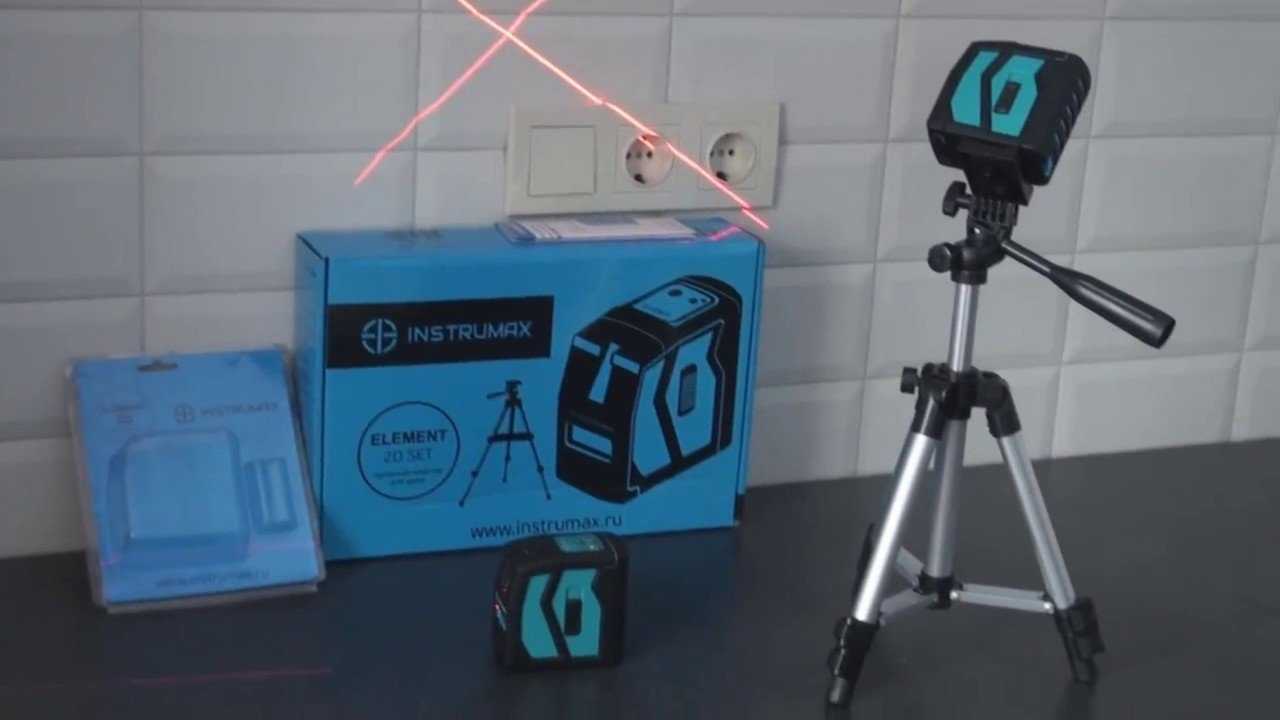

INSTRUMAX ELEMENT 2D SET

Лазерный нивелир INSTRUMAX ELEMENT 2D SET обладает множеством достоинств. Это единственный из рассматриваемых измерителей, с которым можно работать на улице или в очень больших помещениях. Устройство можно включить в специальном режиме работы с приемником: это увеличит дальность его работы до 50 метров. В обычном режиме дальность зависит от освещенности и не превышает 10 метров. Точность измерений составляет 2 миллиметра на 10 метров.

Особенностью данной модели является возможность отключения самонивелирования – блокировка механического маятника, отвечающего за проверку отклонения от горизонта. Эта функция необходима, когда требуется выравнивание относительно каких-то объектов.

ELEMENT 2D SET сконструирован таким образом, что работать с ним можно в условиях ограниченного пространства: даже при максимальном приближении к стене вертикальный луч будет проходить от пола до потолка. Эта особенность очень удобна при выставлении маяков в санузле.

В комплекте с лазером идет штатив. Корпус устройства со всех сторон закрыт резиновыми уплотнителями: это сохранит прибор при падении.

Пожалуй, из всех недорогих лазерных уровней именно этот прибор является самым функциональным.

Особенности лазерного уровня

Лазерный уровень — оптическое электромеханическое устройство, которое проецирует линии, плоскости или точки, расположенные строго горизонтально, вертикально или под установленным углом.

Совсем недавно главными контролирующими инструментами строителя были следующие:

• Простейший ватерпас.
• Водяной уровень.
• Отвес.
• Угольник и т. д.

А вот покупка пузырькового уровня хорошего качества считалась большой удачей. Сейчас ситуация изменилась, и на помощь строителям приходит лазерное оборудование, которое позволяет с высокой точностью провести разметку, осуществить контроль в процессе работ. Такой инструмент становится не только привилегией профессиональных строителей, но и домашних мастеров.

Принцип действия и преимущества

Использование лазерных приборов имеет массу преимуществ:

• Измерить и провести разметку можно с высокой точностью, что практически недостижимо при использовании традиционных устройств.
• Нивелиры быстро подготавливаются к работе, способны установить нужные точки и линии или проекции плоскостей одновременно на большой участок ремонта или строительства.
• Особой квалификации работника не требуется, освоить прибор можно очень быстро.
• Во многих случаях можно обойтись без помощников и выполнить работу собственными силами.
• Разметка занимает гораздо меньше времени.

Основные элементы структуры нивелира

Модели отличаются друг от друга широким разнообразием. Все они состоят из нескольких собранных воедино и взаимосвязанных механизмов и систем. К ним относят:

• Источник светового излучения и электропитания.
• Установочный механизм.
• Устройство самовыравнивания.
• Оптическую систему.
• Средство дистанционного управления.
• Корпус, защищающий прибор от механических повреждений, пыли, влаги.

Источником светового излучения выступают мощные светодиоды, которые способны создавать монохромный поток повышенной плотности установленной длины световой волны. Они не дают очень большой теплоотдачи, не потребляют огромного количества электроэнергии и не боятся случайных повреждений. В основном используется 2 типа:

1. Длина волны 635 нм. Излучаемый цвет — красный с желтоватым оттенком.
2. Длина волны 532 нм, цвет — зеленый. Данная частота ближе к восприятию излучения человеческим глазом, линии видны лучше. Конструкция такого уровня сложнее и дороже.

Оптическая система нужна для фокусировки луча, придания необходимой конфигурации и направления. Это совокупность линз и призм. Она бывает неподвижной, стационарной, с вращающейся головкой. От качества оптики зависят точность лазерного уровня, видимость точек и линий.

Простейшие лазерные уровни — это те же пузырьковые уровни со встроенной оптической системой с излучателем. Этот прибор устанавливается на штативе и, вращая регулировочные винты, добивается точной горизонтали. Уже потом приступают к работе.

Лазерные устройства с системой самовыравнивания более удобны. Они также устанавливаются на поверхность. Только высокой точности при установке не потребуется. При отклонении от горизонтали определенной величины специальный механизм самостоятельно внесет нужные поправки и оптический блок займет нужное положение.

Стабилизационная система отслеживает правильность положения, и в случае необходимости компенсировать отклонения. Если сдвиг большой и превышает возможности устройства по саморегулировке, то будет подан сигнал о требуемом вмешательстве. Множество современных уровней уже выпускают с системой саморегулирования.

Электропитание лазерного уровня обеспечивается от обычных батареек (у простых моделей) или от никель-металл-гидридных (никель-кадмиевых) аккумуляторов, обеспечивающих работу устройства на протяжении длительного времени (до 10 часов и более). В этом случае в комплект должен входить адаптер для подзарядки.

Множество моделей для профессионалов комплектуют пультами дистанционного управления. Данная функция удобна при выполнении работы в одиночку и на большой площади.

Современные устройства комплектуют в корпус, защищающий от внешнего воздействия, и дополняют резиновыми накладками.

Виды излучателей

Если говорить о видах излучателей, то лазерные нивелиры бывают следующими.

1. Точечные.Они работают по принципу указки из лазера. Такие устройства проецируют на поверхность одну точку или сразу несколько. В зависимости в скольких плоскостях проводятся измерения.
2. Линейные.Они в процессе излучения как бы прочерчивают на поверхности видимые линии.
3. Ротационные.Эти устройства оснащены лучом, который крутится с большой скоростью, что позволяет ему «нарисовать» на поверхностях линии.
   Если необходимо спроецировать луч на очень дальнее расстояние, которое равно нескольким сотням метров, то для этого используют особый приемник, притягивающего луч лазера Он позволяет с высокой точностью поймать луч лазера. Даже в тех случаях, если вы не можете го видеть.

3 FIT 18605

При скромной цене этот инструмент обладает хорошей дальностью действия, порядка 30 метров, в связи с чем его можно использовать для работ и в помещении, и на стройплощадке. В нижней части уровня находятся разъёмы под крепления, благодаря которым его можно установить на штатив. Для калибровки наклона на верхней части предусмотрен встроенный пузырьковый уровень. Благодаря своей дешевизне и дальности распространения лазерного луча, эта модель окажется очень полезной при проведении ландшафтных работ на домашнем участке или для более специфичного дела – монтажа подвесных потолков, где требуется повышенная точность.

Достоинства:

• очень низкая стоимость;
• высокая дальность действия;
• приемлемая точность.

Недостатки:

иногда наблюдается отказ работы лазера по причине отхода контакта от кнопки.

Лучшие производители лазерных уровней

Наверняка у каждого, кто интересовался покупкой лазерного уровня, назревал вполне логичный вопрос: продукцию какого из производителей следует рассматривать как приоритетную. Внимательно ознакомившись с отзывами профессионалов, из общего ряда следует выделить следующие компании:

Не нуждающаяся в представлении европейская фирма вполне ожидаемо попадает в список лучших производителей, чему способствует исключительное качество и эргономичность производимого инструмента.
Это мультинациональная компания, расшифровка названия которой говорит сама за себя

«ADditional Accuracy» в дословном переводе значит «дополнительная точность», что как нельзя лучше характеризует лазерные уровни, выпускаемые американским и китайским цехами.
Ещё один европейский производитель, лазерные уровни которого разработаны с истинно немецкой педантичностью, точностью и особым вниманием к мелочам.
Американская компания, основанная в далёком 1922 году, является одним из лучших производителей электроинструментов во всём мире. Что же ещё можно ожидать от компании, поставляющей инструменты для пользования всемирно известной гоночной шоссейно-кольцевой серии MotoGP?

Полезное видео – как выбрать лазерный уровень?

Принцип действия

Функционирование прибора основано на формировании проекций лазерных лучей. Последние фокусируются при помощи оптической системы, что позволяет проецировать на нужном объекте линии и точки. Подобные ориентиры используются для разметки при выполнении различных работ.

По своей сути, любой лазерный нивелир – это оптическое электромеханическое устройство, визуально отображающее на разных поверхностях плоскости, линии и отдельные точки. Они располагаются строго вертикально или горизонтально, а также под конкретно заданным углом.

Функции источников излучения в нивелирах выполняют мощные светодиоды. Эти полупроводники создают монохроматический поток с повышенной плотностью и определенной длиной волн.
