Навесные двери на шкаф-купе

Монтирование подвесной конструкции поэтапно

Когда дверное полотно окажется приобретенным или изготовленным самостоятельно, на него закрепятся все элементы конструкции, кроме стекла. Эта деталь устанавливается при завершении монтажа.

Шаг первый. Чтобы врезать ручки, панель размечают с двух сторон. После этого вырезают отверстия. Следует тщательно разметить место расположения ручек. Для этого от края двери нужно отступить на 3-5 см и прочертить вертикальную линию, используя уголок.

Шаг второй. Дальше потребуется определиться с высотой и шириной отверстия, которое планируется вырезать. После измерения дна ручки эти размеры переносят на дверное полотно с учетом вертикальной линии, прочерченной ранее.

Получается прямоугольник. На него прикладывается ручка, ее положение очерчивают карандашом. В результате удается определиться с ровным и правильным размещением ручки. Также эти действия помогают скруглить края прямоугольника с учетом нужного радиуса.

Шаг третий. Скругленные края высверливаются. С этой целью используется круглое сверло-коронка выбранного диаметра. Таким инструментом высверливают 2 отверстия по бокам очерченной формы.

Древесина, что останется, изымается посредством использования молотка и стамески. Эта работа потребует особой аккуратности.

Когда два таких отверстия будут готовы, в полотне закрепляют ручки с двух сторон.

Шаг четвертый. С торца полотна крепят подвесную пластину, имеющую роликовую конструкцию. Подвесные пластины различаются по своим конструкциям. Есть такие, где ролики прикручивают к подвесной пластине. В других же ролики вставляются сбоку, где есть специальный паз.

Саму подвесную пластину прикрепляют саморезами с пресс-шайбами. Учитывается, что от края должно отводиться определенное расстояние.

Шаг пятый. Теперь ролики крепят на низ двери. Конструкции этого элемента также варьируют.

Крепление направляющей рельсы

Шаг шестой. Пришло время заняться монтажом направляющих рельсов, по ним будут ходить ролики. Эти направляющие крепят на стену и пол. Но они могут крепиться только лишь на стену, всё зависит от приобретенной системы.

Опорой становится доска, выровненная идеально. Ее ширина та же, что и нижней направляющей. Под крепления высверливаются отверстия и в полу, и в самой опорной доске — насквозь.

Шаг седьмой. В верхней части опорной доски крепят нижний рельс. По этому элементу будет ходить ролик, который установят на нижнем торце конструкции. Рельс представлен одной или двумя колеями, это зависит от особенностей системы двери купе.

Подвесной механизм

Шаг восьмой. Дверь не должна выскакивать за пределы рельса. Поэтому устанавливают стопор. Сделать это несложно. Здесь главное – выбрать элемент нужной ширины. Стопор проталкивается в колею рельса. Верхние пластины изогнуты и пружинят. Они упираются в рельсовую колею – в ее верхнюю часть.

Отмечается образование зазора между верхними пластинами. Ролик направляется внутрь колеи и наезжает на изогнутую часть стопора. После этого он попадает в пространство, образовавшееся между этими элементами. Вторая изогнутая часть препятствует дальнейшему продвижению ролика, чтобы он не выскочил за пределы рельса. Вот так удается фиксировать на одном месте дверное полотно.

Стопор рельса

Дверь купе легко открывается. Человек прилагает незначительное усилие, чтобы открыть дверь, и она свободным ходом отъезжает по направляющей.

Шаг девятый. Наконец можно заняться монтажом верхнего рельса. Его крепят на брус, что заблаговременно прикреплен к стене анкерными деталями.

Верхний рельс прикручивают саморезами к брусу. В этот рельс будет устанавливаться дверь с подвесной системой. А еще в комплект двери может входить доводчик. Эта деталь не позволит двери произвольно оставаться в открытом состоянии.

Шаг десятый. Чтобы ролики в металлической конструкции ходили более тихо, закрепляется резиновый уплотнитель.

Установка направляющих рельсов шкафа-купе

Шаг одиннадцатый. Когда направляющие рельсов окажутся закрепленными, дверное полотно навешивают на подвесную систему. Сперва в верхнюю направляющую сквозь боковое отверстие заводят верхние ролики. После этого слегка приподнимают дверное полотно, чтобы в колею рельса, расположенного внизу, установить опорные ролики.

Шаг двенадцатый. При наличии двух створок, поначалу монтируют любую из них, затем следующую. После этого прикручивается ограничитель движения.

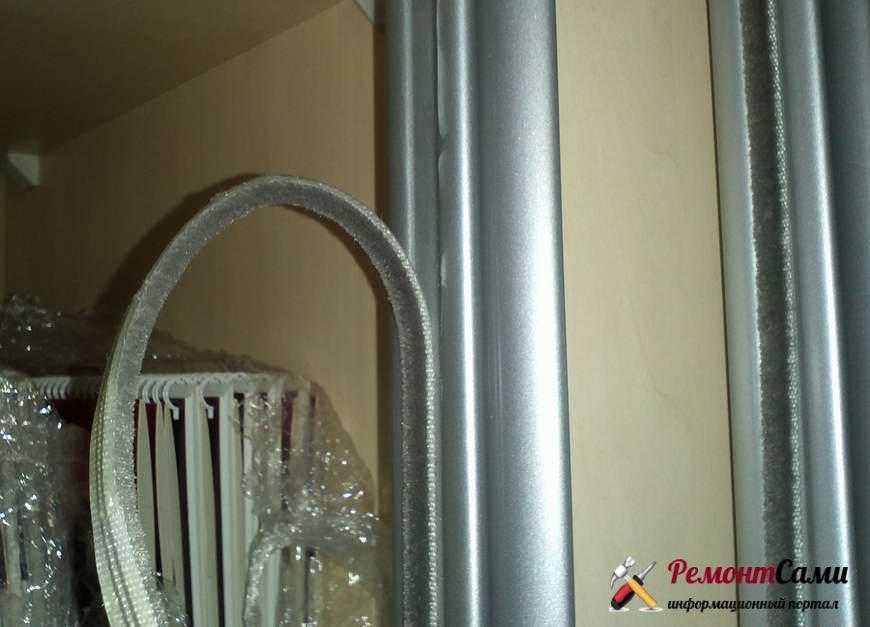

Установка уплотнителя

Завершающие действия. Устанавливаются или наличники, или маскировочный короб.

Видео: Как собрать двери купе своими руками

Краткая последовательность установки кассетной системы

Сразу стоит отметить, что самостоятельное проведение работ, связанное с установкой межкомнатных кассетных дверей в квартире, без совершения мелких ошибок человеку с подготовкой на уровне простого домашнего мастера практически не под силу. Монтаж должны производить только профессионалы, либо умельцы, уже сталкивавшиеся с установкой обычных распашных межкомнатных дверей и имеющие в своем распоряжении уйму свободного времени.

Рассмотрим последовательность проведения подобных работ своими руками:

1. Дверной проем. Перед тем, как в дверной проем установить кассету, его необходимо соответствующим образом подготовить – раздробить простенок. Далее с кассеты надо снять значения длины и ширины, разметить проем под вырез и, собственно говоря, вырезать размеченную часть стены, оставляя для запаса по 1-2см с каждой стороны.
2. Кассета. Чтобы конструкция легко приводилась в движение, а эксплуатация установленной двери была бесшумной, монтаж кассеты в проем осуществляется с использованием строительного уровня. Закрепление кассеты происходит либо на уголки с саморезами, либо с использованием монтажной пены. Зачастую два вышеуказанных способа комбинируются – таким образом достигается максимальная прочность удержания кассетной составляющей.
3. Отделка гипсокартоном. Сломанную стену необходимо нарастить и выровнять под размеры двери. Для этих целей используется гипсокартон (ГКЛ). Если кассетную дверь планируется установить в ванной или в туалетной комнате, то оптимальным выбором будет использование гипсокартона влагоустойчивого типа. По возможности задействуются профильные направляющие, если расстояние не позволяет – крепим ГКЛ с использованием саморезов на саму кассету.

Стоит учитывать, что самостоятельная установка кассетных дверей занимает довольно продолжительное время, а по трудозатратам она не сравнится с установкой обычных межкомнатных дверей, так как имеет множество нюансов, не описанных в 3-х пунктах.

С полной последовательностью монтажа можно ознакомиться в следующем видеоролике:

Самостоятельная установка раздвижной двери

Простые элементы для раздвижных механизмов продают в любом строительном гипермаркете. При самостоятельном монтаже лучше прибегнуть к следующей конфигурации: нижние направляющие, ролики для нижней планки, желобок на верхнем торце для упора. Есть одна оптимальная последовательность работ. Первым делом устанавливаем ролики. Привинчиваем их с интервалом 50 мм от краев, а шаг подбираем на уровне 150 мм. Направляющие монтируем после того, как присоединим все колесики: лучше выбирать конфигурацию из двух нижних, но если створка всего одна, то понадобится одна рейка и ниша. В узком проеме последний вариант и будет оптимальным. Рейку подбираем такую, чтобы не приходилось сверлить канал в полу. Итак, прикрепляем ее к напольному покрытию и устанавливаем дверь. Заводим ее сбоку от планки, постепенно выравнивая с ней. Материал рассчитываем сложением размеров створки с роликами и зазоров под ней.

Различие по механизмам монтажа раздвижных межкомнатных дверей

Определенные виды раздвижных дверей предполагают использование конкретного варианта фурнитуры. Способ крепления, форма направляющих, количество желобов и роликовых механизмов – все это зависит от конструкции, размера и веса двери. Существуют разные конструкции выкатных систем для перемещения дверного полотна.

С двумя направляющими расположенными снизу и сверху

Дверь передвигается на роликовых механизмах по направляющим, расположенным на полу или в полу и над дверью. Такая конструкция надежно фиксирует дверь в вертикальном положении и обеспечивает хорошую звуко- и теплоизоляцию.

Отрицательным моментом этого варианта является необходимость постоянной очистки желоба напольной направляющей, т.к. он довольно быстро засоряется.

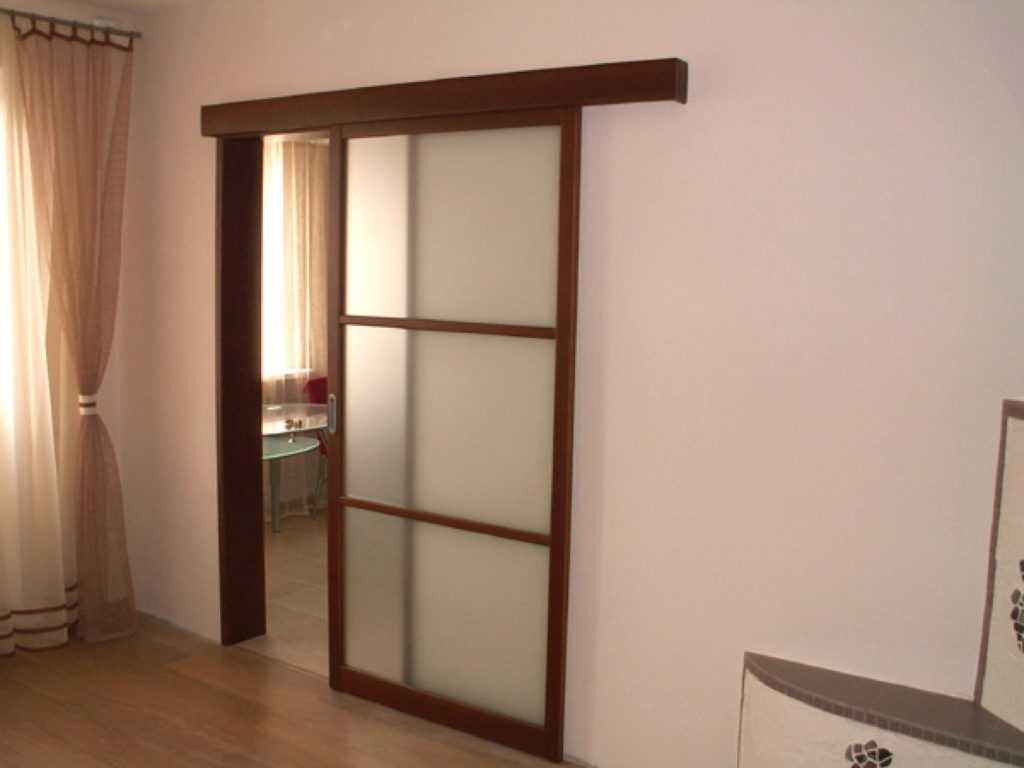

С одной направляющей сверху

Данный механизм предусматривает перемещение двери на роликах только по одному рельсу, расположенному над дверью. Его монтаж должен осуществляться только к прочным и надежным стенам. В конструкцию этой раздвижной системы входит алюминиевый профиль, комплект для монтажа рамы, роликовые механизмы и стопорные элементы. Расчет количества роликов осуществляется по следующей схеме: для двери весом до 70 кг будет достаточно одного комплекта, при большем весе необходимо соответственно и увеличить и количество роликов.

Во избежание случайного схода дверей с верхнего рельса используется стопор, а для предотвращения люфта дверных створок – специальные флажки.

К преимуществам дверных конструкций с таким выкатным механизмом относятся:

• плавное и бесшумное передвижение створок, обеспечиваемое шариковыми подшипниками и силиконовым покрытием роликов;
• безопасность и долговечность системы, благодаря повышенной жесткости и прочности верхней направляющей.

Для раздвижно-складных дверей

Данный вариант используется для монтажа раздвижно-складных дверей «гармошка» и «книжка». Монтаж полотна осуществляется по вертикальному краю к боковому профилю, прикрепленному к стене. В верхней части дверных секций расположены каретки с роликами, передвигающиеся по направляющей, прикрепленной вверху проема.

Виды раздвижного механизма

В ассортименте представлен огромный выбор моделей, среди которых покупатель сможет выбрать необходимую себе конструкцию, опираясь на целый ряд факторов:

• Планировка помещения;
• Стилистическое оформление;
• Ширина дверного проема.

Ниже будет представлены раздвижные межкомнатные двери, их варианты монтажа и наглядное фото.

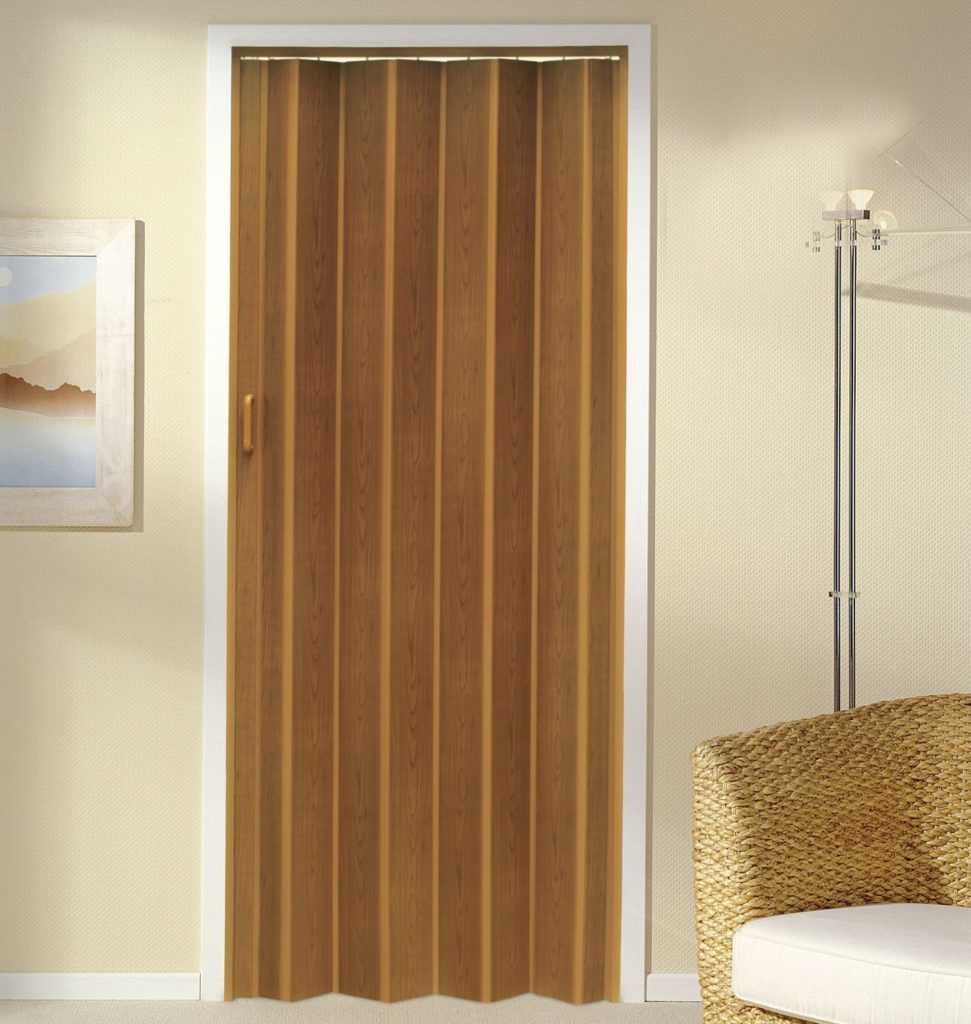

Гармошка

Данный вид дверной конструкции отлично впишется в классический интерьер и очень востребован среди покупателей. В открытом положении и полуоткрытом дверь выглядит очень оригинально и стильно, а в полностью закрытом положении создает цельную конструкцию.

Дверь состоит из планок, ширина которых составляет не больше 15 см. Они соединены между собой специальными петлями, благодаря чему конструкция свободно открывается влево и вправо.

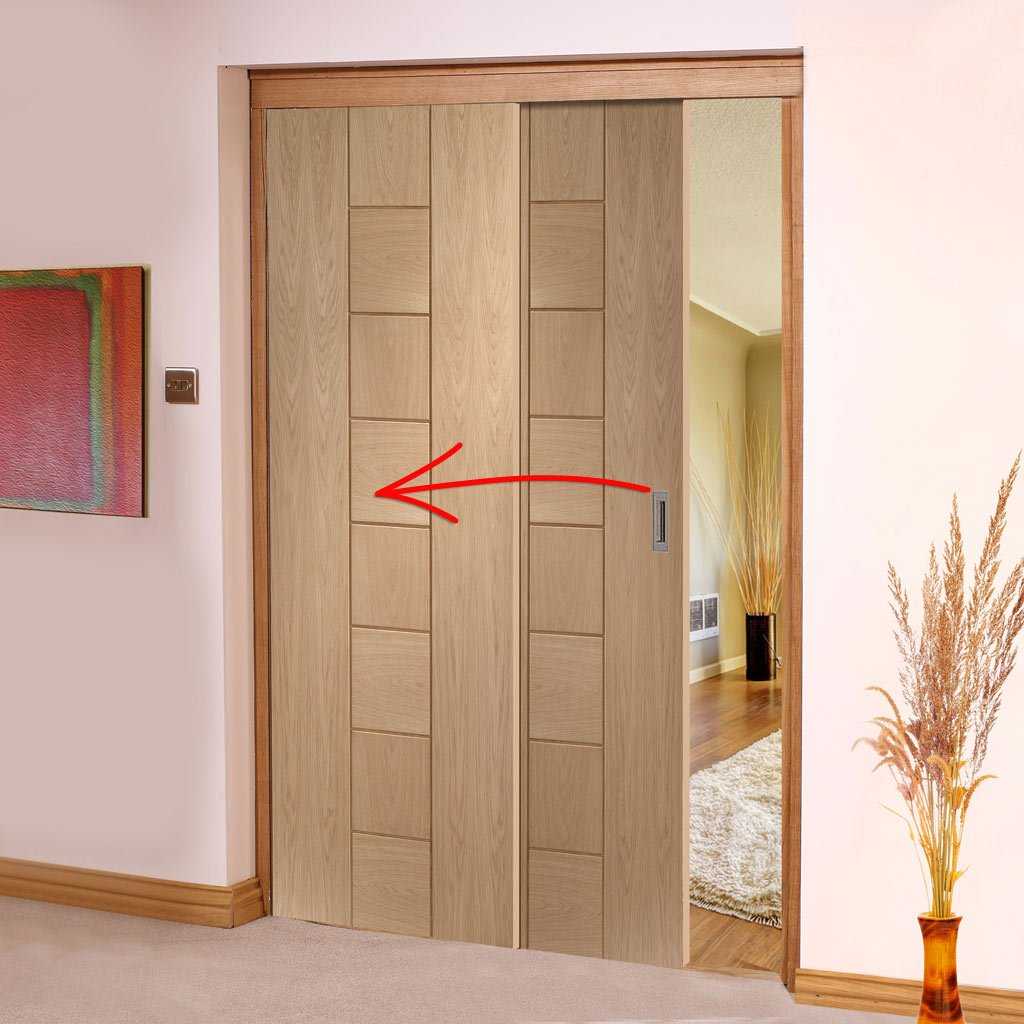

Купе

Можно смело сказать, что данный тип раздвижной системы самый востребованный, потому как простой и легкий в эксплуатации, а также обладает долговечностью. Благодаря этому такие двери часто устанавливают в детских комнатах.

Состоять конструкция может из одного или нескольких полотен. Если двери-купе имеют достаточную ширину в проеме, то делают комнату просторней и светлее. Открываться могут либо отходя от друг друга в сторону, либо параллельно.
Крепится вся конструкция на один рельс, установленный сверху, благодаря чему снизу нет порожка, что очень удобно, особенно в детских комнатах.

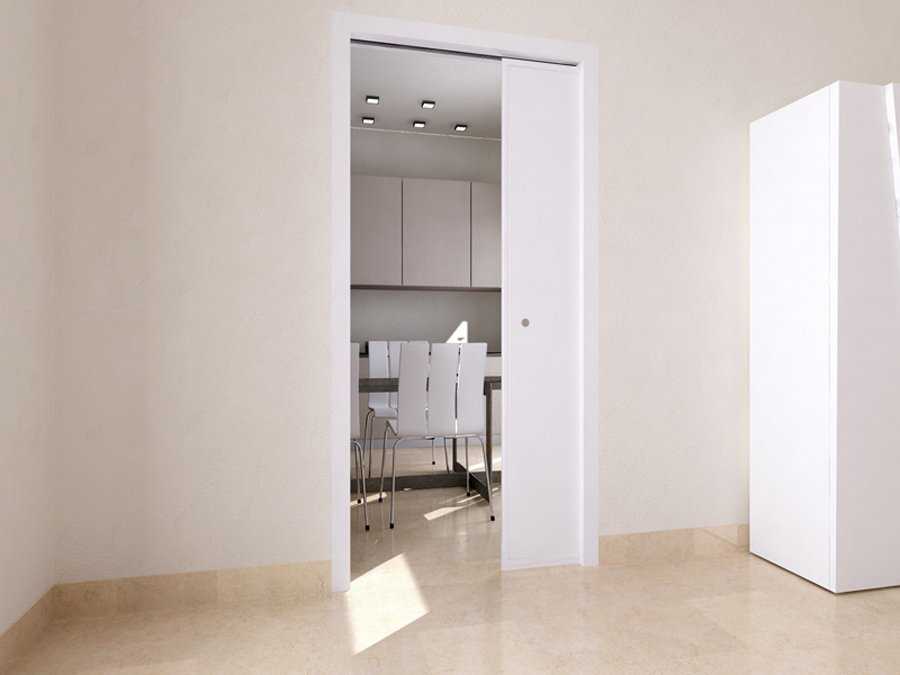

Пенал

Работает по принципу двери-купе, но отличием является то, что она уходит в специальную нишу. Данный вариант сложен в монтаже, но практичен и выглядит довольно красиво.

Для установки пенала рекомендуется нанимать специалиста, потому как самостоятельно справиться с задачей будет сложновато. Псевдостена состоит из гипсокартона и металлических профилей. Во время ее установки необходимо учитывать много нюансов, чтобы конструкция работала исправно.

Портальные

Такой вариант двери имеет совершенно одинаковые параметры по высоте, ширине и заполнению. Если все предыдущие конструкции схожи по манере исполнения, то этот тип полностью отличается и по монтажу, и по внешнему оформлению. После установки создает впечатление обычной стены с большими витринными окнами. Устанавливается как правило на балкон, лоджию, веранду в частных домах.

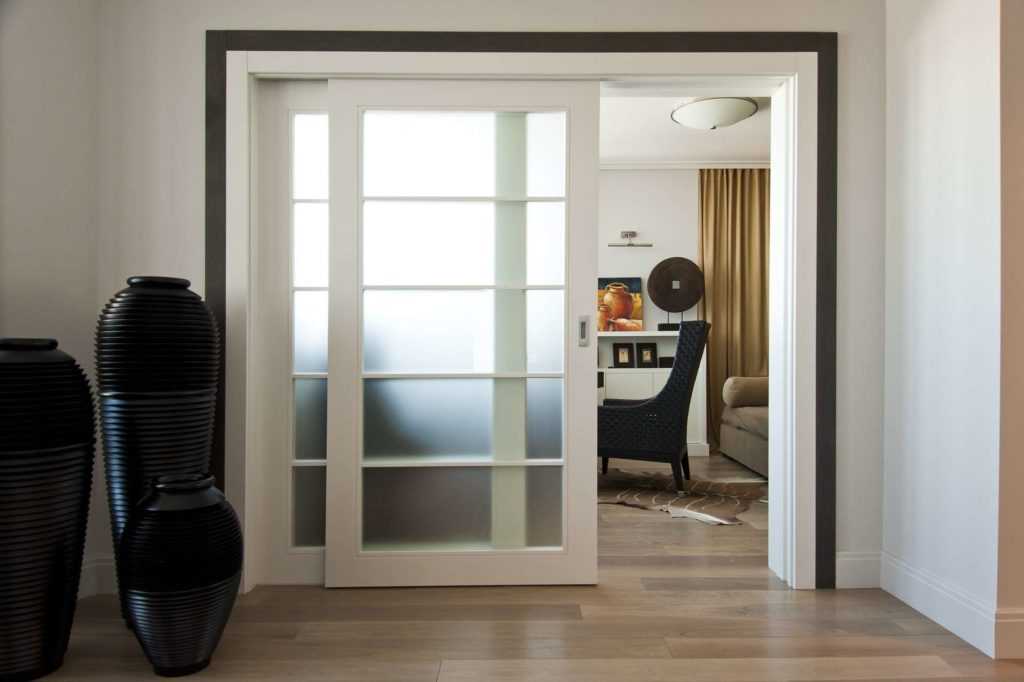

Двухстворчатые

Не менее популярный вид раздвижной системы дверей. Состоит из двух створок, одна из которых может быть статична, а вторая находится в постоянном использовании. Но если необходимо, например, вынести из комнаты мебель, то можно открыть и вторую створку, делая проход шире. При том повсеместно встречаются модели с постоянно используемыми двумя створками.

Такой вариант отлично подойдет для широких проемов и отлично впишется в общий интерьер помещения.

Трехстворчатые

В отличие от двухстворчатых дверей, имеют еще дополнительное одно полотно и устанавливаются в основном в больших комнатах, например, в гостиной, столовой и прочих помещениях. Часто такой тип раздвижной системы устанавливают в фойе частного дома, благодаря чему удается сделать особый акцент в интерьере помещения. При закрывании дверного полотна создается цельная конструкция, что позволяет зонировать одно большое помещение на два маленьких.

Радиусные полукруглые двери

Данный тип раздвижной системы появился относительно недавно и с каждым днем спрос на него растет все больше. Привлекателен такой вариант своей необычной полукруглой формой. Как и предыдущая модель, данный тип двери устанавливается в основном в больших помещениях, имеет немалые габариты. С их помощью можно воплотить самые смелые фантазии в реальность и обустроить эффектный вход в комнату.

Особенно удобна данная конструкция если есть в доме округлые стены и обычную раздвижную систему в этом случае не установить.

Внутрипроемные

При грамотном подходе к установке данной конструкции можно отлично дополнить стилистику комнаты. Система состоит из двух полотен, которые устанавливаются на рельсы. Открываться дверь может либо вправо, либо влево.

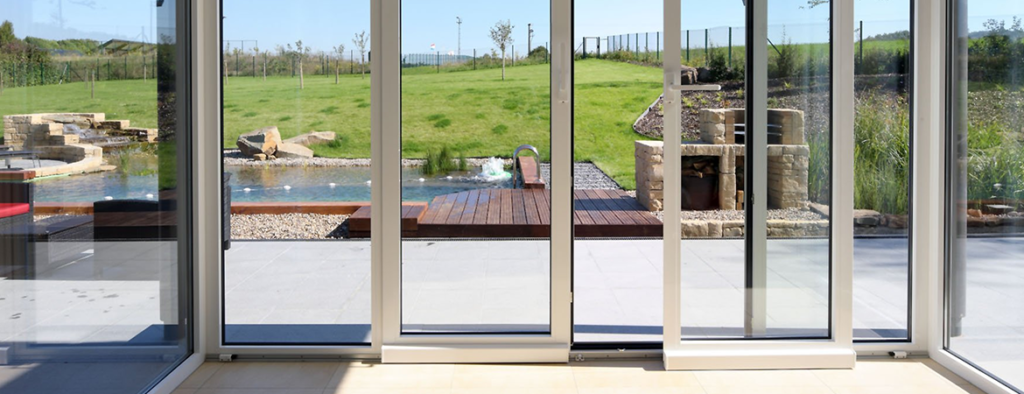

HS портал (подъемно-раздвижные)

Самый дорогостоящий вариант, потому как имеет дорогой профиль, из которого изготавливается дверь. Такой вариант можно встретить в модных дизайнерских проектах, в офисах, в СПА-салонах, гостиницах, коттеджах и в заведениях общественного питания.

Но к несомненным преимуществам стоит отнести:

• Высокий уровень безопасности;
• Прочность;
• Удобство в эксплуатации.

Как установить в стену двери с раздвижным механизмом своими руками

Сначала определяют, какова ширина дверного проёма. Параметр определяет характеристики всей конструкции. Тип стены тоже подлежит учёту. Отдельно изучают рекомендации специалистов. Чертёж предполагает такой элемент, как шумоизоляция. Для укрепления применяют специальные бруски, если каркас из недорого тонкого профиля. И когда толщина составляет до 0,5 мм. Иначе движение полотен приводит к вибрациям, потом направляющий элемент просто выпадает из конструкции. Въезжать правильно изделие не будет.

Дверной проём в процесс монтажа временно фиксируют стяжкой-распоркой. Это помогает предотвратить перекос, нарушение положения косяков по вертикали. Стальной профиль или брус применяют, чтобы самостоятельно изготовить такой элемент. Ширину пенала надо определить максимально точно, иначе дверную конструкцию невозможно будет установить.

Дверной проём в процесс монтажа временно фиксируют стяжкой-распоркой.

Есть и другие советы, которыми сопровождается выдвижной механизм и его монтаж:

• При слишком узкой двери каркас и полотно цепляются друг за друга;
• Зазоры большой ширины ведут к испорченному внешнему виду;
• Теплоизоляционные свойства при таких обстоятельствах тоже ухудшаются.

Важно определиться с крайним положением. Идеально обрабатывают напольную поверхность, требуется предварительная подготовка

Технологичные нюансы рассматривают до начала обшивки пенала. Гипсокартон тоже этого требует.

Закрывать полотно будет сложно, если оно в открытом состоянии заходит за нишу полностью.

Этапы установки раздвижной двери в пенал

Оснащение и навык нужны при любом этапе монтажа конструкции. Сначала рекомендуют изучать руководство и готовить инструменты, а потом приступать к действиям.

Инструкция не отличается сложностью:

1. Рекомендуют начинать с чертежей, переносимых на стеновые поверхности. Тогда вероятность ошибок уменьшается. При разметке проще решить, на каких участках проводят демонтаж.
2. Отдельной учёт – для габаритов по пеналу. Створки станут точкой отсчёта для замеров. Длина для рельс, задавших направление, определяется простым перемножением двойки и длины у одной из створок. Нужен равный учёт перемычек, направляющих, зазоров из низа и верха. Пенал отличается шириной на 2 см больше по сравнению со створкой. Глубина кассет, входящих в комнатный комплект, составляет до 8 см.
3. Завершение работы предполагает указание всех размеров по деталям на чертежах. Без профилей фальшстены не сделать. Для несущих стеновых поверхностей стойки находятся в одном ряду. Собирая фальшстены, ставят не удалённый простенок, нишу образуют двумя стоечными рядами. По длине стойки – такие же, что и расстояние между полами и стенами. Здесь делают крепление профилей.
4. Перемычку ставят внутрь ниши. Следующий шаг – фиксация направляющей. Такой же ряд элементов монтируют для пола. Желательно, чтобы под рельсом присутствовал резиновый элемент, способный погасить шумы во время эксплуатации. Конструкция будет безопасной.

Особенности сборки зависят от того, каким выбран основной компонент. Иногда ролики стоят только на верхнем торце, а снизу крепят направляющий нож. Либо такими компонентами комплектуются обе стороны. После выполнения работы должен получиться зазор минимум в 5 мм, чтобы откатный механизм работал правильно. После навеса пробуют механизм двери, как он работает. Упором для откатывающейся створки служат ограничители. Каркас ниши можно обшить гипсокартонными листами, когда работа завершена. Дальнейшие действия связаны с декоративной отделкой.

После выполнения работы должен получиться зазор минимум в 5 мм, чтобы откатный механизм работал правильно.

Технология монтажа кассетных дверей только на первый взгляд кажется сложной. Но не стоит слишком просто относиться к этому вопросу, такое поведение ни к чему хорошему не приведёт. Конструкции таких дверей не будут пропускать внутрь комнаты шумы и запахи. Комфорта при эксплуатации добавляют доводчики. Такое решение особенно удобно для жителей городских квартир.

Достоинства и недостатки раздвижных систем

Среди достоинств следует выделить:

• Интересное интерьерное исполнение;
• Простота в эксплуатации;
• Используются в разных помещениях, например, на кухне, в спальне, в детской, гардеробной и прочих местах;
• Безопасны в использовании;
• Экономят пространство из-за движения вдоль стены;
• Можно установить автоматическую систему закрывания;
• Во время сквозняков не захлопываются.

Среди такого разнообразия достоинств имеются и некоторые недостатки:

• Плохая звукоизоляция;
• Под стенкой, где раздвигаются стены, нельзя ставить мебель, столы и прочие предметы;
• Роликовый механизм необходимо постоянно чистить и смазывать;
• Монтаж лучше доверить специалистам, ведь самостоятельно с ним справиться будет сложно.

Виды дверных полотен

Дверные полотна по своему устройству делятся на четыре основных вида:

• щитовые;
• филенчатые;
• стеклянные;
• металлопластиковые.

Щитовые полотна используются для распашных и раздвижных дверей. Их изготавливают из деревянного каркаса, обшитого плитами ДВП или фанеры. Иногда их украшают дополнительными элементами в виде вставок из стекла, имитаций переплетов и др., что делает их дороже.

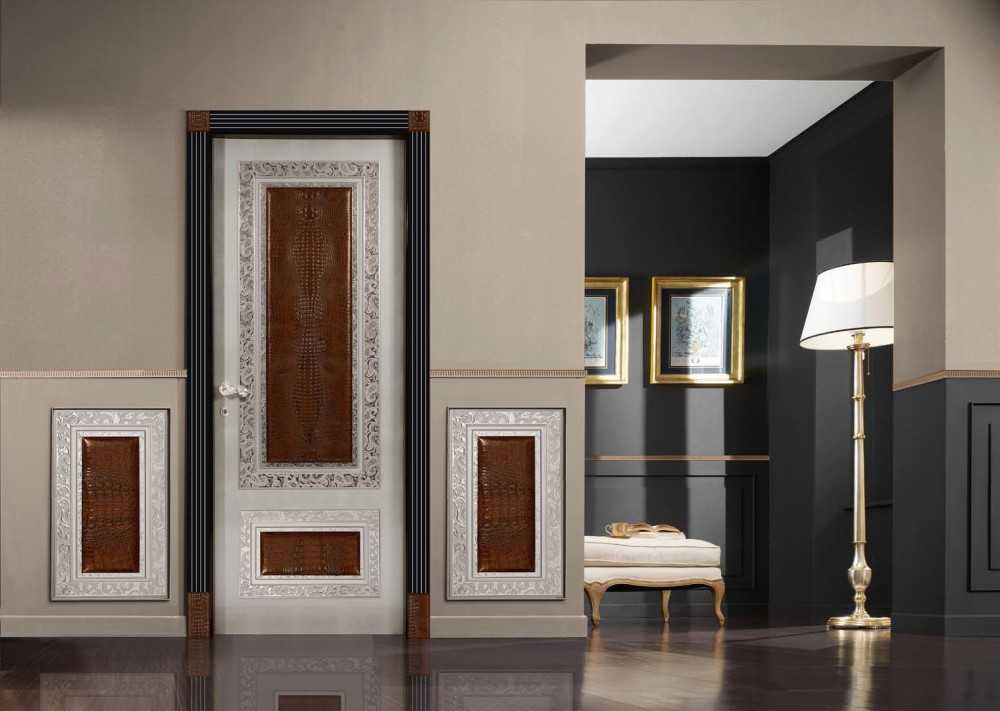

Филенчатые двери – самая популярная модель. Они состоят из основы-решетки и вставок из того же дерева, фанеры или стекла. Делают их из массива граба, бука и дуба. Древесина хвойных пород самая дешевая и менее качественная. Разнообразный декор этих полотен придает им изысканную эстетическую красоту.

Самые качественные модели не склеивают, а собирают с помощью специальных шипов и углублений.

Стеклянные двери описаны выше, стоит добавить, что они лучше всего вписываются в стиль хай-тек, техно и минимализм.

Металлопластиковые конструкции изготовлены из алюминия с пластиковым покрытием. Они больше подходят для установки на выходе в лоджию или балкон, а также – для офисных и складских помещений.

Материалы для изготовления двери-купе

Надежность конструкции будет зависеть и от качества материалов, из которых она изготовлена, поэтому на этот пункт следует обратить особое внимание. Раздвижная система представляет собой механизм, который состоит из направляющих, рельс и роликов

Он может изготавливаться из различных материалов:

Раздвижная система представляет собой механизм, который состоит из направляющих, рельс и роликов. Он может изготавливаться из различных материалов:

1. Сталь. Именно такие прочные механизмы лучшим образом подходят для установки тяжелых межкомнатных дверей. Они надежно фиксируют полотно, не деформируются при нагрузке. Единственным недостатком является заметный шум при движении дверей.
2. Алюминий. Направляющие из этого металла следует выбирать только в том случае, если вы планируете установить невесомое полотно. Из преимуществ такого механизма можно отметить бесшумное перемещение полотен.

3. Пластик. Механизм из такого материала используют только для простых навесных дверей.

   Рекомендуется использовать только прочные, стальные направляющие

Цены на различные виды направляющих для раздвижных дверей

Направляющие для раздвижных дверей

Таблица №3. Наиболее популярные материалы для изготовления дверного полотна.

Материал	Описание
Древесина	Из натурального массива обычно изготавливают раздвижные двери, которые лучшим образом подойдут под классический интерьер. При этом следует учитывать, что полотно будет иметь большую массу, поэтому и крепления должны быть максимально прочными. Кроме того, в случае самостоятельного изготовления двери из натурального дерева, необходимо позаботиться о защите конструкции от грибка с помощью специальной обработки.
МДФ или ДСП	Такие материалы часто используют для изготовления дверей, ведь они значительно дешевле натуральной древесины, но при этом имеют хорошую устойчивость к температурным перепадам и влажности. Тем не менее, следует отметить, что МДФ намного легче поддается распиливанию — именно из такого материала можно вырезать конструкцию любой формы. К тому же, он безопасен с точки зрения экологии по сравнению с ДСП. Чаще всего мастера предпочитают выбирать ламинированные полотна, ведь такую дверь не потребуется грунтовать, окрашивать. ДСП категорически не рекомендуется использовать для раздвижных дверей детской комнаты, ведь в составе этого материала имеются ядовитые синтетические смолы.
Оргстекло	В данном случае речь идет не о стандартном стекле, а особом органическом материале, который имеет устойчивость к механическим повреждениям. Такие двери имеют необычный внешний вид — они могут быть матовыми, глянцевыми, с различными узорами и без них. Конечно, такое полотно скорее выполняет функцию декорации, нежели защищает от шума или посторонних взглядов. Отличной заменой стеклянной конструкции являются полотна из поликарбоната. Этот материал тоже имеет необычный внешний вид, при этом он достаточно прочный. Еще одним очевидным плюсом поликарбоната считают огромное разнообразие расцветок.

Стеклянные двери часто используют дизайнеры для создания респектабельных интерьеров

При наличии желания и возможностей можно комбинировать перечисленные материалы. Некоторые мастера предпочитают устанавливать в деревянные двери стекла или же зеркала.
