Отливы для цоколя фундамента частного дома своими руками

Монтаж пластикового или металлического отлива

Форма отлива выбрана не случайно. Верхний отгиб позволяет с легкостью закреплять полку к стене, препятствуя попаданию воды угол между стеной и цоколем. Нижний отгиб направляет влагу вниз, предотвращая скопление осадков. Сама полка расположена под углом, что также позволяет воде и снегу скатываться беспрепятственно на землю. В то же время отливы должны отходить от стен не более чем на 5 см.

Перед монтажом необходимо удостовериться в целостности стены и ровной горизонтальной поверхности цоколя. Все трещины необходимо заделать герметическим составом. Если горизонтальная поверхность не ровная, необходимо выровнять ее. В противном случае отлив не будет плотно прилегать к цоколю, и вода будет проникать в фундамент. После этого необходимо дождаться, когда все растворы высохнут.

Для более плотного прилегания отливов, необходимо установить откосы. Для этого нужно натянуть шнурок, выровняв его строго горизонтально по уровню. Откосы выполняют из густого раствора, под углом 15 градусов, ориентируясь по шнурку. Для застывания раствора необходимо подождать не менее 24 часа.

Перед установкой отлива нужно проложить вибропоглощающую ленту, для шумоизоляции во время дождя. Монтируют отливы на шурупы по металлу к направляющим или на дюбель – гвозди к стене. Первый вариант поможет избежать дополнительных работ при облицовке стен. Также нужно закрепить на середине ширины полки, это придаст больше жесткости, поможет избежать шума и отрыва отлива. Располагают отливы внахлест на 3 см. Эти места, как и места стыков со стеной нужно обработать герметизирующим средством. Углы можно выполнить из остатков материала или купить готовые накладки. Отливы, отходящие от стены более чем на 5 см, дополнительно крепят к кронштейнам.

При правильном креплении отливов их стоимость быстро окупается. Защищенный фундамент не нуждается в ремонте, так как не подвергается разрушающему воздействию погоды. При этом намного дольше сохраняется декоративная отделка цоколя дома.

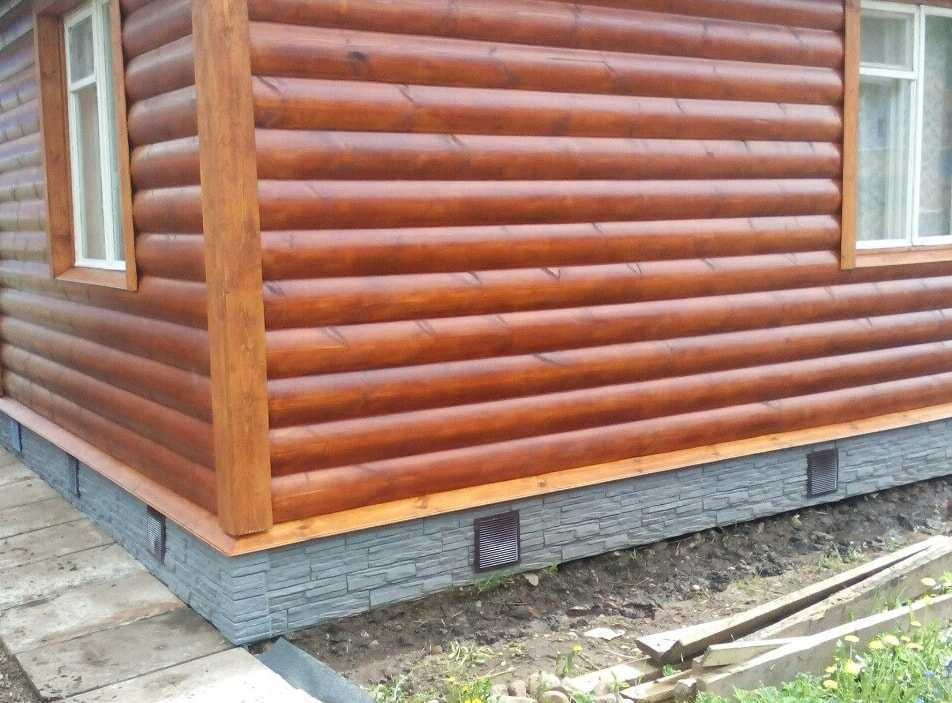

Монтаж отлива на цоколь деревянного дома своими руками

Поскольку фундамент и стены являются несущими конструкциями здания, то их защита от влаги является важным мероприятием по сохранности дома от разрушения. Одним из способов является установка отливов.

Простая арифметика

Для устранения однобокой трактовки назначения цокольных отливов, необходимо внести ясность: установка отлива в деревянном доме преследует две цели –

защита окладного венца от сырости;
предохранение цоколя от намокания.

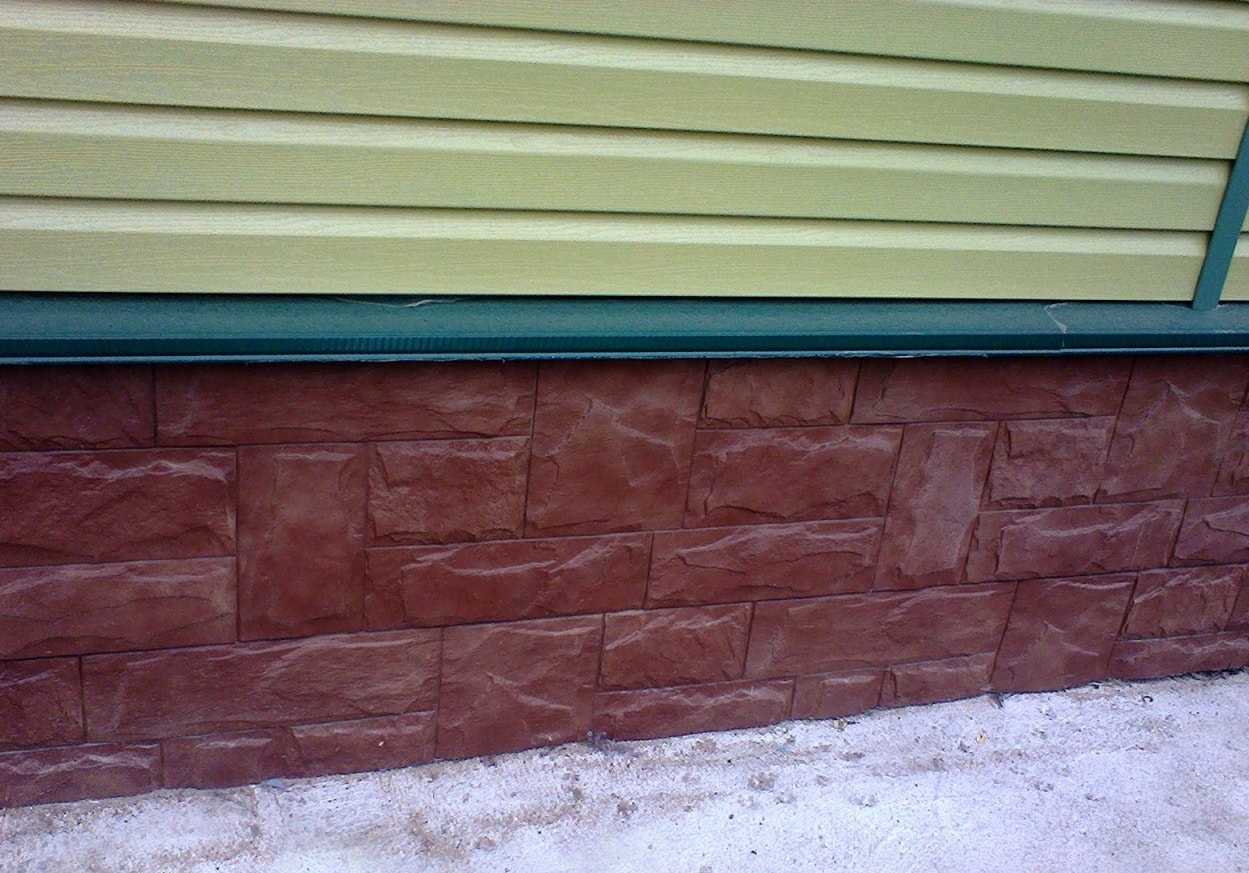

Отлив защищает цоколь и фундамент дома от попадания влаги

Уязвимым местом деревянного дома является первый ряд бревен или брусьев, которые уложены на цоколе. Этот ряд называется окладным венцом, и он более всех подвержен сырости, поскольку вся вода со стены скатывается вниз и задерживается на цокольном выступе. Такая особенность деревянного домостроения, при которой ленточный фундамент закладывается шире стен.

Конечно, верхняя часть фундамента гидроизолируется, а первым рядом укладывается подкладка (доска шириной от 20 см и толщиной 4-5 см обязательно вскрытой антисептиком), тем не менее для надежности в срубах устанавливают сливную доску.

Очень важно перед установкой сливной доски выполнить подготовительные операции по устройству цоколя. Эти операции включают:

выравнивание по уровню верха цоколя цементным раствором;
укладку рубероида в два слоя;
устройство по всему периметру верха фундамента подкладки;
крепление бруска со скошенной кромкой.

Для крепления сливной доски при установке бревенчатого сруба во втором бревне венца выбирается с внешней стороны паз, в который она вставляется одним краем. Второй край опирается на скошенный брусок, прикрепленный к цоколю.

Немного материаловедения

Помимо сливной доски, в деревянных домах применяются отливы из металла и пластика.

Металлические изделия для отвода воды бывают стальные, алюминиевые и медные. Из стальных наибольшим спросом пользуются оцинкованные отливы и такие, которые покрыты полимерной пленкой. Эксплуатационные характеристики их выше, к тому же они имеют различные цвета.

Пластиковые изделия всем хороши и даже есть специальные элементы для угловых соединений. Уступают металлическим по прочности, но выигрывают в цене.

Приступить к монтажу

Поскольку сторонников установки сливной доски становится все меньше, альтернативой выступает монтаж отливов из других материалов. Установка металлических и пластиковых отливов на цоколь фундамента деревянного дома практически ничем не отличается.

К монтажу отливов можно приступать после возведения стен, снятия лесов и отделки цоколя, но лучше это сделать на завершающем этапе. К тому же такую операцию по силам сделать своими руками.

Первое, с чего необходимо начать, это замерить периметр дома, чтобы знать длину отливов, которые необходимо закупить или изготовить своими руками. К полученной цифре нужно добавить 10% длины на подрезку углов и нахлест при стыковке.
Теперь необходимо определиться с шириной отлива. Учитывая, что крепление производится под наклоном (около 15 град.) нужно приложить линейку от стены на край цоколя. Отметить маркером точку приложения. Ширина рассчитывается с учетом выпуска за край на 2-3 см.
При ширине полки отлива до 7 см его можно крепить без подложки. Если ширина больше, то отлив должен опираться на какое-нибудь основание (для жесткости). Это осуществляется установкой рейки по краю цоколя или продольных брусков, нанесением цементного раствора или монтажной пены.
По высоте отмеченной точки проводится линия по всему периметру с помощью ровной рейки (правила) или отбивается шнуром.
Монтаж производится сначала с одного угла здания, потом второго, потом прямой участок, потом третий угол и т. д.
Соединение на углу оформляется с двух отливов, обрезанных под 45 град., причем край второго отлива обрезается с припуском 1,5 см для крепления с помощью заклепок. Прямые участки соединяются внахлест с запасом в 3 см.
На верхнюю полку отлива наносится герметик, и отлив прикручивается к стене саморезами, лучше кровельными с резиновой прокладкой.
Если выбран вариант изготовления отливов своими руками, то верхняя полка не выгибается, а отлив вставляется в паз, выпиленный в стене с помощью ручной дисковой пилы. Крепление осуществляется к рейке, установленной на цоколе.

Проделанный паз обязательно нужно обработать антисептиком.

Установка отливов на цоколь деревянного дома своими руками

Установка отливов на цоколь деревянного дома своими руками предполагает ряд нехитрых операций. Подробно расскажем как сделать угол и как его крепить.

Монтаж отлива на цоколь деревянного дома своими руками

Простая арифметика

защита окладного венца от сырости;
предохранение цоколя от намокания.

Отлив защищает цоколь и фундамент дома от попадания влаги

выравнивание по уровню верха цоколя цементным раствором;
укладку рубероида в два слоя;
устройство по всему периметру верха фундамента подкладки;
крепление бруска со скошенной кромкой.

Немного материаловедения

Помимо сливной доски, в деревянных домах применяются отливы из металла и пластика.

Приступить к монтажу

Первое, с чего необходимо начать, это замерить периметр дома, чтобы знать длину отливов, которые необходимо закупить или изготовить своими руками. К полученной цифре нужно добавить 10% длины на подрезку углов и нахлест при стыковке.
Теперь необходимо определиться с шириной отлива. Учитывая, что крепление производится под наклоном (около 15 град.) нужно приложить линейку от стены на край цоколя. Отметить маркером точку приложения. Ширина рассчитывается с учетом выпуска за край на 2-3 см.
При ширине полки отлива до 7 см его можно крепить без подложки. Если ширина больше, то отлив должен опираться на какое-нибудь основание (для жесткости). Это осуществляется установкой рейки по краю цоколя или продольных брусков, нанесением цементного раствора или монтажной пены.
По высоте отмеченной точки проводится линия по всему периметру с помощью ровной рейки (правила) или отбивается шнуром.
Монтаж производится сначала с одного угла здания, потом второго, потом прямой участок, потом третий угол и т. д.
Соединение на углу оформляется с двух отливов, обрезанных под 45 град., причем край второго отлива обрезается с припуском 1,5 см для крепления с помощью заклепок. Прямые участки соединяются внахлест с запасом в 3 см.
На верхнюю полку отлива наносится герметик, и отлив прикручивается к стене саморезами, лучше кровельными с резиновой прокладкой.
Если выбран вариант изготовления отливов своими руками, то верхняя полка не выгибается, а отлив вставляется в паз, выпиленный в стене с помощью ручной дисковой пилы. Крепление осуществляется к рейке, установленной на цоколе.

Проделанный паз обязательно нужно обработать антисептиком.

Установка отливов на цоколь деревянного дома своими руками

Виды цокольных отливов

Защита верхней части цоколя является не только важной частью в строительстве. Разнообразные материалы и большой выбор цвета позволяют подобрать цокольный отлив под любое дизайнерское решение

При этом если цвет можно выбрать исходя из личных вкусовых предпочтений, то над материалом стоит задуматься.

Цокольные отливы изготавливают из различных материалов, что позволяет выбрать оптимальный вариант. Кроме готовых вариантов, можно сделать отлив самостоятельно из любых влагонепроницаемых материалов

В этой ситуации стоит обратить внимание на прочность – хрупкие материалы, которые легко повредить, не подойдут

Существуют отливы из следующих материалов:

Пластиковые;
Из оцинкованной стали;
Из алюминия или меди;
Бетонные;
Клинкерные изделия.

Давайте подробно рассмотрим:

Пластиковые отливы

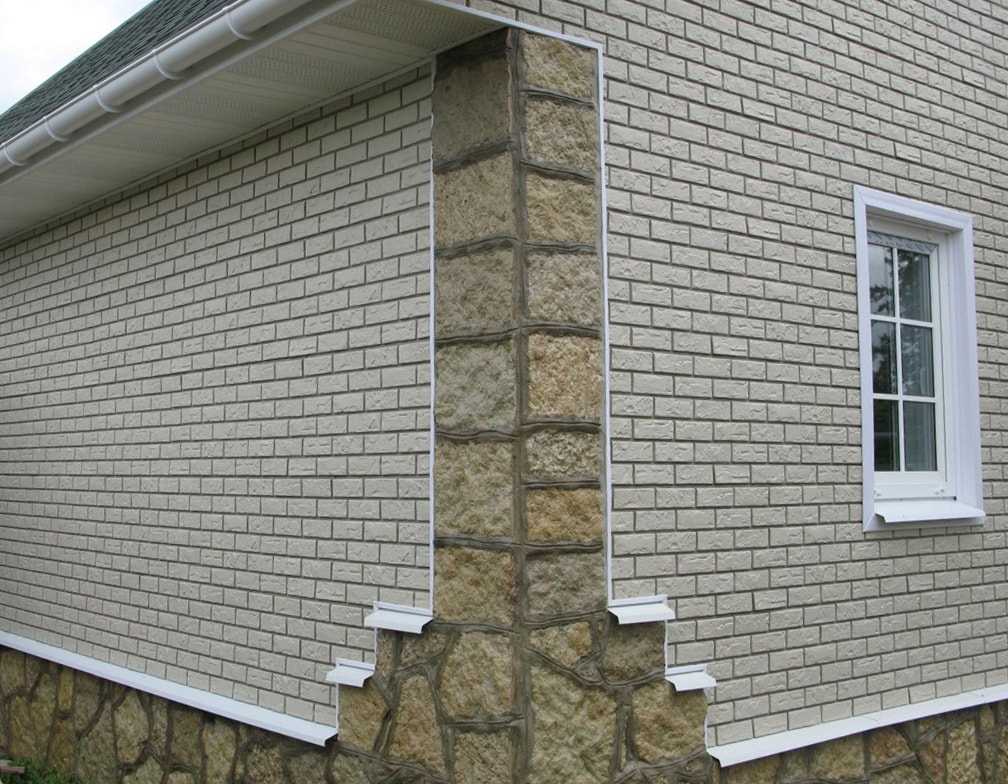

Пластиковые отливы хорошо будут смотреться, если стены отделаны виниловым сайдингом. При этом цвет можно подобрать как контрастный, так и подходящий по тону. Качественные изделия обладают хорошей водонепроницаемостью, долговечны, обладают хорошей устойчивостью к климатическим воздействиям. Недорогие модели из тонкого материала могут оказаться хрупкими, поэтому стоит остановить выбор на толстых, прочных моделях. Необходимо учитывать, что цокольные отливы расположены внизу.

Металлические

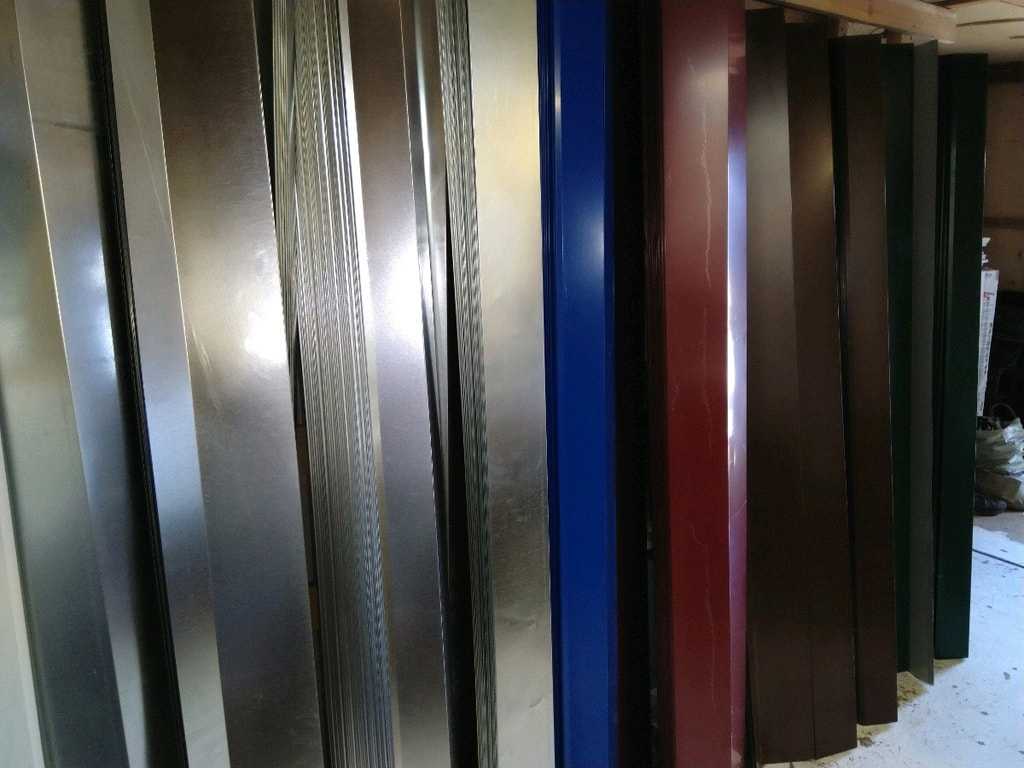

Металлические отливы пользуются большим спросом. Этому способствует и большой ассортимент изделий, и качество, и большой ценовой ряд. Самые недорогие модели произведены из оцинкованной стали, самую большой ценой имеют отливы с полимерным покрытием. Металлические отливы ударопрочные, покрытие способствует сохранности в очень длительный период времени.

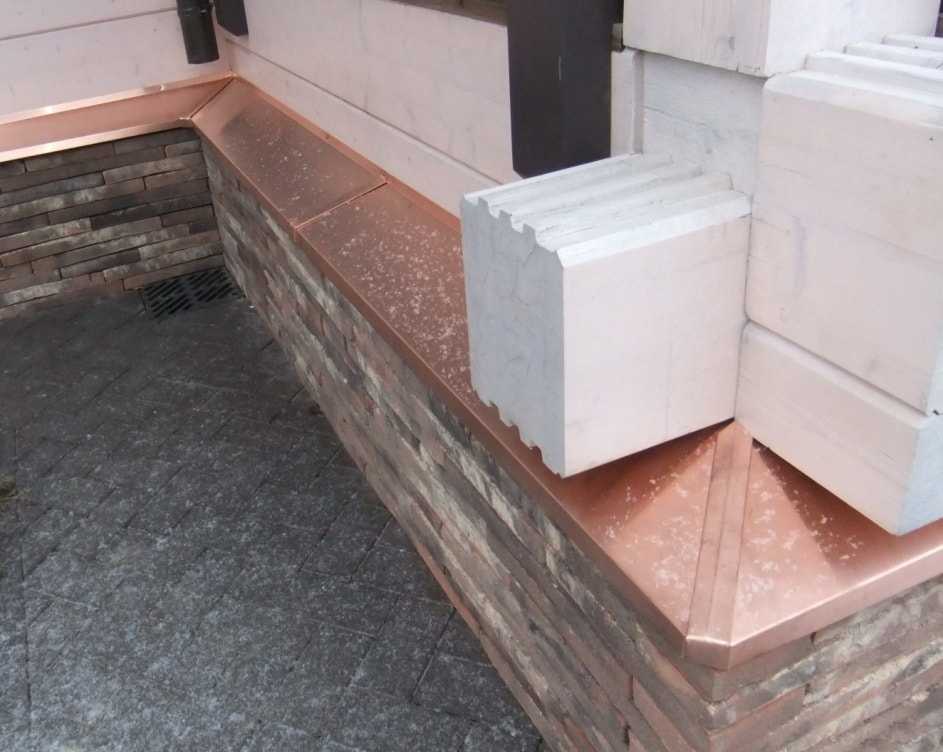

При этом большое внимание уделяется внешнему виду. Алюминиевые отливы очень легкие и долговечные изделия

Им отдается все большее предпочтение, так как за медными требуется больший уход.

Установка таких отливов не является сложной – достаточно закрепить их на саморезы. Устанавливать их следует внахлест друг на друга, не обрезая края, чтобы предотвратить отливы от воздействия коррозии.

Бетонные

Бетонные отливы будут выгодно подчеркивать внешний вид здания из кирпича или природного камня. Изготавливают их из цемента марки М450, который отличается морозоустойчивостью.

Для пластичности добавляют пластификаторы. Цемент заливают в силиконовые формы, что позволяет придать любую нужную форму. Монтаж бетонных отливов заранее вносят в строительный проект. Цвет можно выбрать из предложенных, подобрать на заказ или покрасить обычной фасадной краской.

Клинкерные

Отливы из клинкера дорогие, но качественные приспособления. Их применяют на зданиях, покрытых клинкерной плиткой

Устанавливать их необходимо профессионалам, так как для этого необходимы внимание и специфические навыки

Монтаж этих отливов так же заранее вносят в проект.

Выбор материала отлива для деревянного дома требует большего внимания. Для лучшей защиты фундамента используют в основном металлические отливы.

Иногда предпочитают деревянные, пропитанные водоотталкивающим составом. Следует помнить, что время от времени из следует обрабатывать снова, иначе они теряют свою защитную функцию и могут привести к разрушению фундамента.

При выборе отлива не стоит обращать слишком много внимание цене – правильно выбранный и установленный отлив быстро окупится за счет экономии на ремонте цоколя и фундамента. Нужно смотреть в первую очередь на прочность, устойчивость к климатическим изменениям и долговечность

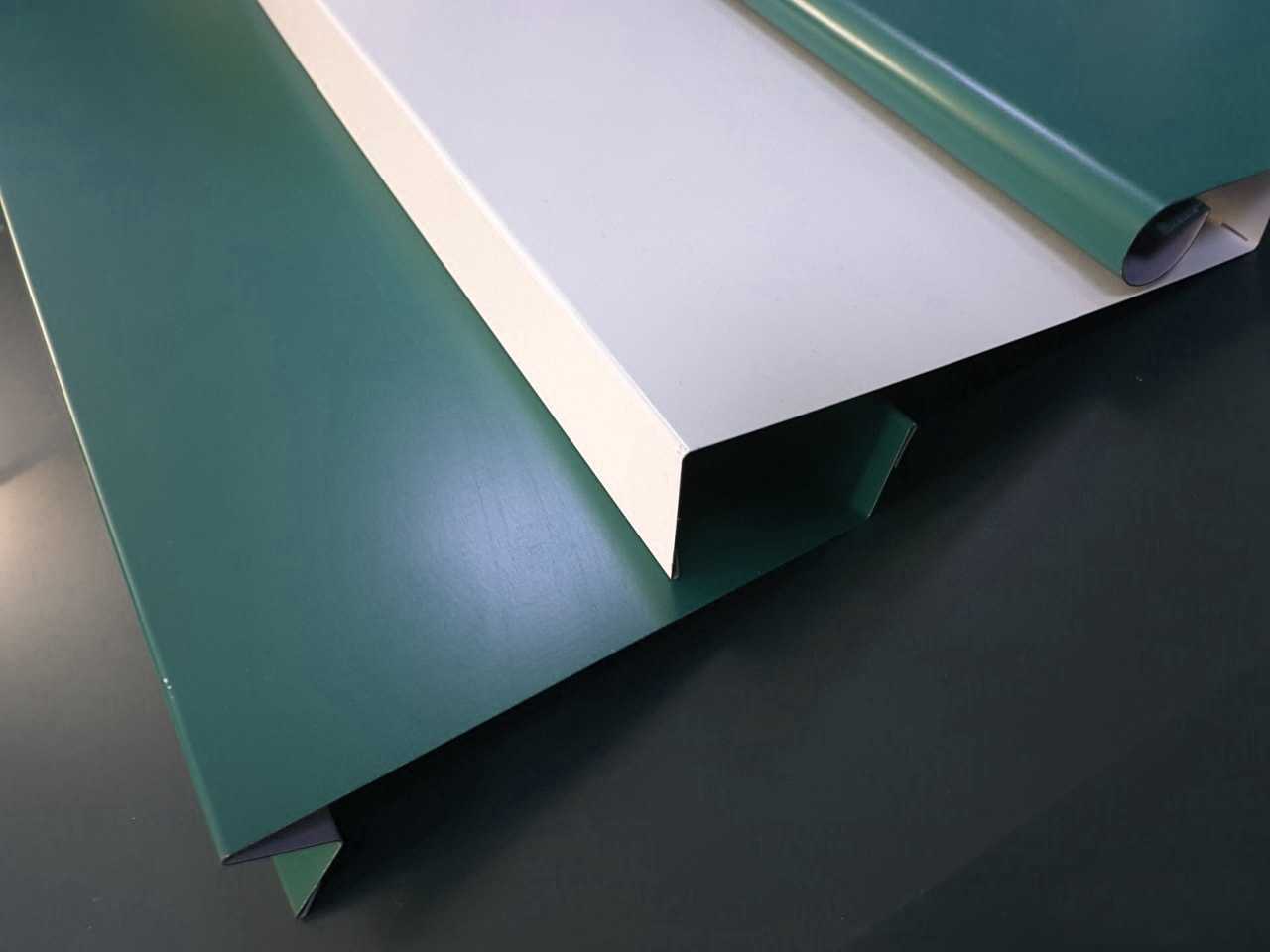

Какое покрытие выбрать для металлического отлива — порошковое или полимерное ?

При выборе металлического отлива может появиться вопрос, какое покрытие предпочесть. Отливы из металла нуждаются в защите от коррозии, для этого их покрывают цинком, но полимерное покрытие также имеет водоотталкивающие свойства.

При окраске оцинкованного металла лакокрасочным покрытием достигается эффект двойной защиты и эстетичный внешний вид. На заводах окрашивание проводят порошковым способом или полимерами различных видов. Оцинкованная деталь всегда проходит обработку маслом. Перед порошковым окрашиванием необходимо тщательно обезжирить деталь, что обычно не всегда производится в надлежащем качестве. По этой причине заводское порошковое окрашивание уступает в качестве полимерному окрашиванию.

Как сделать угол на отливе цоколя

Далеко не все знают, как зарезать отлив, чтобы согнуть его, делая внешний угол. Если просто приложить друг к другу 2 отлива на угловой части цоколя дома, останется некрасивая щель, к тому же можно зацепиться и порезаться железом. Так делать нельзя. А внутренний угол по-другому не сделаешь.

Внешний и внутренний углы отлива

Как загнуть отлив на 90 градусов

Мой муж с металлом работает очень давно, он знает, как зарезать угол отлива и правильно согнуть. Конечно, при работе с металлом трудно добиться идеальной точности, да в данном случае она и не нужна. На фото показан отлив без подрезки, потом с подрезкой, на следующем фото угол согнут. Сгибать надо обязательно при помощи пассатижей. И берегите руки, работайте в перчатках.

Отлив из оцинкованного железа 5 см шириной
Подрезка отлива перед изгибанием
Установка нижнего отлива с углом на профили

Как соединить отливы на углах 90 градусов

После того как отлив с углом установлен, заклёпочником надо закрепить подрезанное под 45 градусов железо на углу, чтобы придать жёсткость углу и убрать большую щель. Заклёпки выглядят аккуратнее саморезов и к тому же не откручиваются. Но если нет заклёпочника, можно и саморезом закрепить.

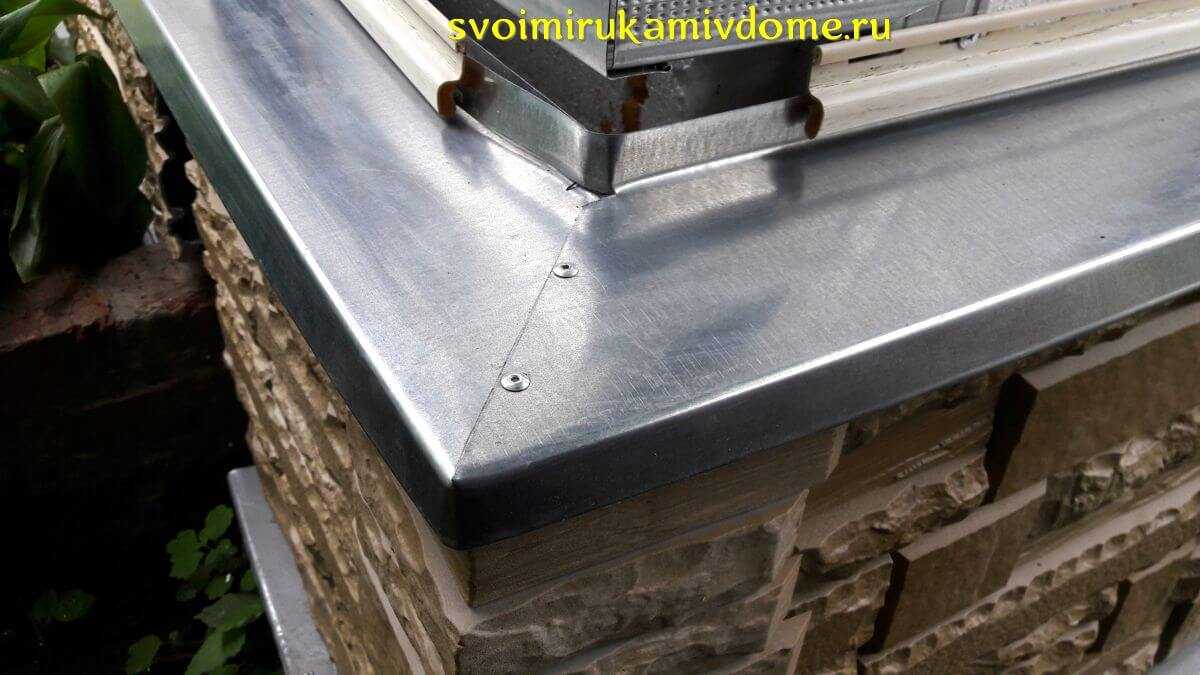

Угол отлива 90 градусов

Выбор изделия

При выборе элементов для дома при установке своими руками необходимо обращать внимание на следующие критерии:

материал изготовления;
размеры;
внешний вид.

Размеры подбираются в зависимости от ширины выступающей части цоколя. Кроме функционального назначения, установка элементов несет декоративную функцию, если сделать слишком выступающий отлив, фасад дома будет смотреться не очень хорошо. Оптимальный вылет металлической полосы принимается равным 50 мм. Размерный ряд предлагает изделия шириной от 50 до 400 мм, что позволяет произвести монтаж для любого выступа цоколя.

Отлив должен красво сочетаться с фасадом здания и его отделочными материалами

Отливы для фундамента должны гармонировать с фасадом здания и его отделочными материалами. Элементы для цоколя дома подбирают в зависимости от цветового решения фасада и предпочтений будущего владельца. Если этого не сделать, они станут сильно выделяться из общей картины.
Еще одним важным фактором становится материал отливов. Здесь можно выделить следующую классификацию:

металлические;
полимерные.

Металлические элементы цоколя

Монтаж этих изделий для цоколя позволит получить высокие эксплуатационные характеристики. Установка металлических отливов своими руками позволяет обеспечить долгий срок службы, устойчивость к любым погодным условиям (благодаря полимерному покрытию), невысокую стоимость. Такие элементы могут быть изготовлены по размерам заказчика. Можно покрасить или оставить без отделки.

Металлические полосы для отвода воды могут быть изготовлены из следующих материалов:

оцинкованная и нержавеющая сталь (самый распространенный вариант);
алюминий;
медь.

Пластиковые отливы

К достоинствам пластиковых элементов для цоколя дома можно отнести:

легкий монтаж своими руками, не требует специальной подготовки или специфических навыков;
отсутствие шума при дожде;
долгий срок службы;
устойчивость к выгоранию под действием ультрафиолета;
небольшая масса.

Конструкция пластикового отлива

Выбор для деревянного дома

Особенно внимательного выбора требует монтаж для дома из дерева. Этот материал подвержен гниению и повреждению плесенью и грибком при воздействии влаги. Лучше всего сделать выбор в пользу металлических изделий, которые обеспечат более надежную защиту.

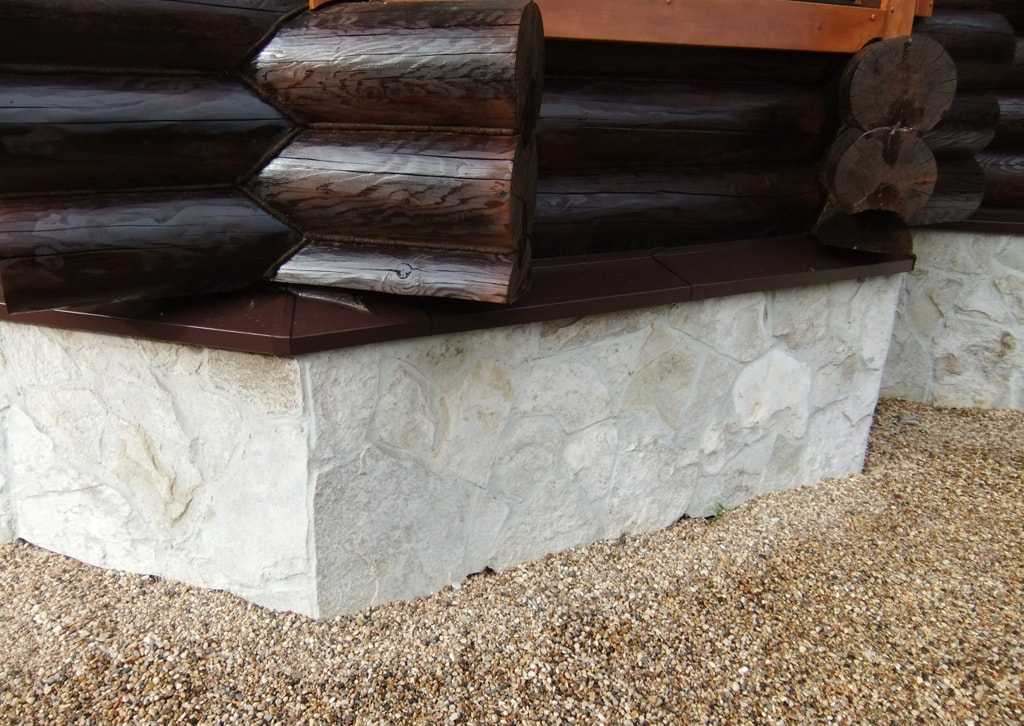

Для деревянного дома лучше всего выбрать металлический отлив, который обеспечит более надежную защиту

Если есть необходимость выполнения фасада здания в особом стиле, можно прибегнуть к использованию отливов из дерева. Такой материал будет очень сложен в эксплуатации, поскольку потребует периодической пропитки водоотталкивающими составами.

Делаем отлив на фундамент

Отливы устанавливаются по окончании облицовки цоколя перед облицовкой фасада. Горизонтальную разметку выполняют водяным уровнем. Размеры отливов на фундамент определяют с помощью отбивочного шнура. Далее нужно вырезать из металлического листа заготовки нужной ширины плюс загиб с двух сторон.

Ширина рабочей полки обычно 40-50 см, примерно на 5 сантиметров больше, чем ширина самого выступа. Ширина вертикальных полок – 2 см.

У нижней дополнительно делают загиб 1 см в сторону стены, горизонтально.

Для стока воды от фасада угол наклона козырька должен быть 15 градусов:

Проверяют уровнем горизонтальность плоскости выступа.
Выполняют на выступе откос цементно-песчаным раствором.
Дожидаются застывания.
Кромки металлических деталей загибают в противоположные стороны под углом 105 градусов.
Кладут на выступ и корректируют загиб, чтобы наверху кромка плотно прилегала к стене, а внизу опускалась вертикально вниз.

Далее проверяют целостность фасадной стены. Сколы и трещины в бетоне заполняют герметиками, шпаклевкой или штукатуркой. Далее:

1. Выполняют в верхней полке отлива крепежные отверстия на одном уровне с шагом 30-40 сантиметров.

2. Прикладывают козырек к стене.

3. Проделывают дрелью или перфоратором отверстия в фасаде, крепят отлив дюбелями.

4. По окончании монтажа зазоры между стеной и отливом заполняют герметиком.

Иногда планки ставят не прямо на стену, а на предварительно установленные направляющие. В этом случае крепеж осуществляется к направляющим саморезами.

Установка отливов на предварительно установленные направляющие

Нахлест соседних планок в любом случае должен быть 3 сантиметра минимум. Шов промазывают морозостойким герметиком.

Состыковка двух полос отливов

В установке отливов на фундамент деревянного дома есть нюанс: в фасадной стене выбирают паз и заводят в него край козырька, устанавливая снизу для жесткости деревянную доску.

Если фасад вентилируемый, отлив крепят прямо к деревянному каркасу саморезами. В этом случае верхнюю кромку будет перекрывать панель сайдинга.

Монтаж отлива на фундамент с вентилируемым фасадом

При установке пластиковых отливов нужно соблюдать аккуратность: от удара молотком материал может разрушиться. Когда нужно подогнуть заготовку, под нее подкладывают прокладку из резины или из войлока.

Если уступ широкий рекомендуется крепить планки на кронштейны, иначе они будут хлопать под ветром.

Устанавливаем отливы на цоколь самостоятельно

Приобрести готовые отливы не составит особого труда. Более ответственное мероприятие — установка отливов на фундамент. Для того чтобы работа принесла вам удовлетворение и помогла сэкономить, можно выполнить монтаж своими руками. Для этого необходимо соблюсти ряд важных требований:

Крепление отливов должно быть достаточно жестким во избежание колебания от ветра или при контакте. Это особенно актуально для легких изделий из пластика и металлических листов.
Соединение отдельных деталей по длине и особенно в наружных и внутренних углах должно быть выполнено наиболее тщательно.
Под отливы рекомендуется укладывать небольшое количество атмосферостойкой монтажной пены для уменьшения их шумности.
При работе с деталями, покрытыми полимерным слоем необходимо стараться не допускать его нарушения. Касание о металлические предметы может привести к образованию царапин. В настоящее время в строительных магазинах появились аэрозольные краски, соответствующие цветам полимерного покрытия отливов, что позволяет ликвидировать образовавшиеся дефекты.

Для работы с наиболее доступными металлическими и пластиковыми отливами следует приготовить следующий инструмент:

слесарные ножницы с отогнутыми губками или
болгарку с отрезным диском по металлу, а также
шуруповерт;
уровень.

Перед тем, как сделать отливы для цоколя фундамента своими руками следует выполнить качественную разметку мест установки. Для этого потребуется строительный уровень длиной не менее метра, а лучше полтора-два. С помощью данных помощников определяют самые нижние точки и, ориентируясь на них, проводят горизонтальные линии на требуемом от цоколя расстоянии. Разметку можно сделать с помощью маркера или отбить натертым мелом шнуром, так как правильно установить отливы на цоколь деревянного дома необходимо на одном уровне.
Следующий этап – монтаж на стены. Он не представляет особых сложностей, так как крепить отливы на фундамент удобно с помощью специальных кровельных саморезов по дереву. Они имеют шестигранную головку диаметром 8 или 10 мм. Для удобства ввинчивания приобретите соответствующую головку, которую устанавливают в патрон дрели или шуруповерта, так как поставить отливы на фундамент, например, гаечным ключом будет неудобно.
Монтаж отливов на стену из дерева достаточно прост. Сложнее процесс происходит, когда выполняется устройство отливов на фундамент строения, построенного из бетонных блоков или кирпича. В этом случае в верхней полке отливов предварительно просверливают сквозные отверстия диаметром 6 мм с расстоянием между ними 0,5 метра. Далее, установив детали на стену по уровню, выполняют разметку мест крепления на стене.
В полученных точках сверлят отверстия твердосплавным сверлом на глубину 40-50 мм. В полученные углубления устанавливают пластиковые дюбели. Далее ввинчивают оцинкованные или окрашенные саморезы с пресс-шайбой через отверстия в отливах в дюбели. Так защищают фундамент дома из бетона.
Наибольшую трудность представляет процесс установки отливов в наружные и внутренние углы дома. Желательно раскроить детали так, чтобы соединение получилось качественным и герметичным. Для этого необходимо тщательно сделать разметку по шаблону или с помощью угольника и линейки, так как сделать угол на отливе фундамента правильно с первого раза получается не у всех.
Так как основная часть отливов изготавливаются из тонколистовой стали или листового пластика, они имеют достаточную подвижность и при сильном ветре могут доставлять неудобство владельцам дома. В связи с этим, совместно с тем, как установить отливы на фундамент под них распыляют небольшое количество монтажной пены. Расширяясь, она заполнит свободное пространство и создаст опору для профилей.

Таким образом мы подробно рассказали о том, как правильно сделать отлив от фундамента дома, изготовленного из различных материалов, раскрыли особенности монтажа и раскроя деталей. Выполнив защиту фундамента дома своими руками, вы сможете сэкономить на привлечении сторонней рабочей силы и сделать работу качественно.
