Как выбрать датчик движения для включения света

Достоинства прибора

СВЧ датчик движения в устройстве освещения и безопасности применяется достаточно часто. Выбор в пользу подобной системы происходит из-за следующих качеств:

  • реакция на токопроводящие объекты осуществляется даже при минимальном контакте, через стены, заграждения, предметы мебели или стекла;
  • независимо от изменения температуры, влажности и других параметров помещения, прибор будет срабатывать при заданной программе, на его качество работы не действует изменения в окружающей среде;
  • система срабатывает, даже если скорость объекта слегка отличается от нуля, за счет чего осуществляется высокая точность работы;
  • прибор имеет минимальные размеры, что даёт возможность крепить его в помещениях любого масштаба;
  • может закрепляться в одной зоне, но обслуживать несколько, не имеющих зависимость между собой. Единственный датчик может стать эффективным сразу для 3 или 4 помещений при правильном расчете зоны его работы и соответствующей настройке.

Количество и качество достоинств устройства позволяет говорить о его востребованности на рынке. Многие производители стремятся сократить количество недостатков, путем комбинирования СВЧ приборов с аналогичными системами за счет чего получается достигнуть идеального результата.

Разновидности датчиков движения

Чтобы классифицировать приборы, определим два основных фактора: наличие и тип сенсорного устройства, а также особенности монтажа.

Главный элемент в рассматриваемом автоматическом выключателе – это датчик движения. Существует несколько его разновидностей, основанных на разных физических законах.

При этом результат во всех случаях одинаков: при появлении объекта в контролируемой зоне происходит срабатывание сенсора и замыкание контактов питающей приборы освещения цепи.


Наиболее распространенным датчиком движения является инфракрасный – он ничего не излучает, относительно дешев и может монтироваться не только в помещении, но и на улице

Датчики движения для автоматического включения и выключения света бывают:

  1. Акустические.
  2. Инфракрасные.
  3. Ультразвуковые.
  4. Микроволновые.

Первые две категории сенсоров относятся к пассивным приборам, они ничего не излучают. Детекторы двух оставшихся разновидностей – устройства активные. Эти варианты посылают в помещение волны различной длины, а уже по характеру их отражения определяют наличие или отсутствие новых объектов в зоне своего действия.

Оборудование «активного» класса с излучателем и приемником стоит дороже «пассивных» моделей. Приборы более сложны конструктивно, но обладают низким уровнем ложных срабатываний. Пассивные устройства в этом отношении сильно уступают активным аналогам, зато дешевле конкурентов.

Акустические датчики срабатывают от звуков открывающихся дверей, стука каблуков и просто резких хлопков. Этот вариант лучше всего брать для коридоров общественных зданий.

Оптимально он подойдет и в качестве дополнения к иным сенсорам, чтобы свет можно было включать хлопаньем ладошек. В одиночку его ставить в частном доме не рекомендуется. Слишком много будет ложных реагирований на различные резкие звуки.

Инфракрасные датчики рассчитаны на срабатывание от тепла человека. Но они также реагируют на животных и на нагретые радиаторы. Их необходимо тщательно настраивать, а зону действия устанавливать так, чтобы в нее не попадали батареи отопления. Это наиболее простой, долговечный и дешевый сенсорный датчик для автоматического управления светом.


Принцип действия у/з датчиков. Ультразвуковые и микроволновые сенсоры схожи по принципу действия, у них лишь разный диапазон излучаемых волн

Работающие за счет излучения микроволн и ультразвука датчики устанавливать в жилых помещениях не рекомендуется. Человек их воздействие почувствовать не способен, но оно есть, а пользы от него точно нет. Замечено, что на это излучение часто в резко негативной форме реагируют домашние животные.

Подобные излучатели больше подходят для паркингов или открытых территорий. При этом активные датчики движения еще и имеют ограниченную дальность действия.

При организации контроля за большой по площади зоной ультразвуковых приборов устанавливать придется немало. Плюс многие из них срабатывает только при резких движениях. Медленно идущий человек может вовсе “выпасть” из поля их действия.

Идеальный вариант – это комбинированный сенсор с несколькими способами обнаружения входящих в контролируемую зону людей. Он надежней и реже ошибочно срабатывает. Однако за эту безошибочность заплатить придется немало, так как подобные датчики стоят заведомо дороже обычных аналогов.

Установка на улице

Процесс установки на улице требует особой технологии, которая поможет избежать повреждений и исключит влияние погодных факторов на последующую работоспособность системы. Выполнять его следует по такой схеме:

  • убедиться в отсутствии попадания прямого солнечного света и осадков;
  • скорректировать зону покрытия так, чтобы в ней отсутствовали все виды растительности (трава, кусты, деревья), которые будут шевелиться при любом ветре;
  • проконтролировать зону освещения, в которую попадает прибор;
  • определить зону контроля прибора, чтобы не попадать на дополнительное пространство, которое может стать причиной ложного срабатывания;
  • очистить линзу после монтажа и затем регулярно её проверять, очищать от посторонних загрязнений, которые существенно снизят область работы устройства.

Процесс монтажа

Процесс монтажа СВЧ датчика не занимает много времени, но чтобы в последующем прибор работал правильно, необходимо учитывать ряд параметров. Любое нарушение последовательности или технологии подключения приведет к потерянному времени при пересмотре схемы наладки, а в худшем случае, к поломке прибора. Для начала стоит подобрать лучшее место для установки, которое будет полностью покрывать волнами интересующую территорию и достигать сигнала пульта управления. Процесс подключения происходит по следующей методике:

  • Выбирается место монтажа. Установщики размещают устройство в недоступном солнечным лучам месте, стараются оценить защищённость корпуса от внешних воздействий. Для моделей, которые располагаются на полотке, чаще всего выделяют место ровно в его середине. Устройства, которые крепятся на стену, закрепляют в верхней её части, как можно ближе к углу. Стеновые устройства, обычно, оборудованы поворотными механизмами, что позволяет направить их в нужную сторону.
  • Корпус закрепляется, после чего подключаются провода, которые обычно монтируются по схеме, нанесенной производителем на корпус. Там можно найти обозначение нуля — N и фазы — L.  Специальными указателями на упаковке выделено направление подключения к клемме или от неё. Два провода считаются входящими, другие два выходящими. Первая пара необходимо, чтобы связать пульт или контроллер с датчиком, а вторая подключается непосредственно к прибору, который он контролирует (светильник, видеокамера, звуковая сирена и так далее).
  • Программирование. Самый важный этап настройки, после того, как провода успешно подключились, и прибор заработал — его настройка. В первую очередь потребуется выставить временной интервал срабатывания. Его устанавливают с помощью регулятора Time. Во вторую очередь выставляется зона покрытия прибором, его чувствительность. Она изменяется рычагом с названием SENS. Чем больше показатель, тем длиннее будут распространяться волны устройства. Кроме времени и чувствительности, большинство производителей оснастили прибор рычагом LUX. Он помогает выставить уровень освещенности дня, что позволяет настраивать устройство на работу в определённый интервал времени в сутках.

Как выбрать оптимальное место установки

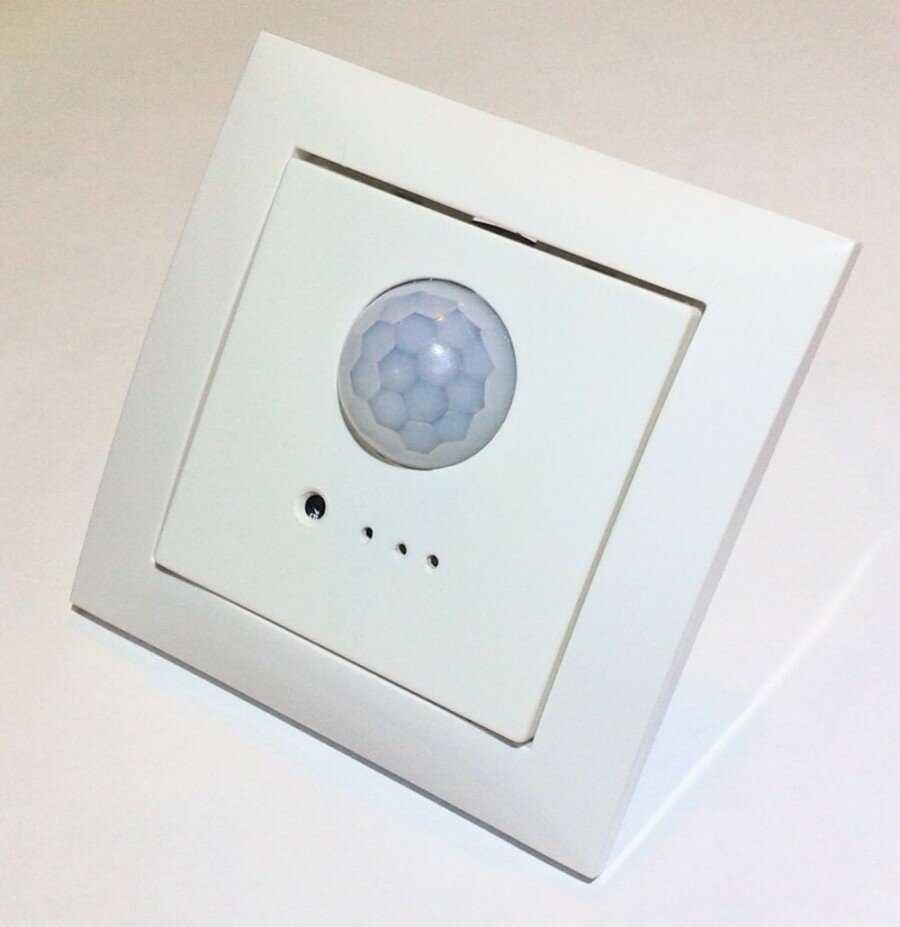

Когда выключатель с ДД сделан в едином корпусе, он предназначен для крепления к стене. При использовании двух элементов единой конструкции, расстояние между выключателем и сенсором можно увеличить с помощью соединяемых в схему проводов. При этом крепится датчик может на потолок.

Прикреплять на потолок сенсор предпочтительнее, поскольку это позволяет ему охватить большую территорию.

У каждого ДД есть свой угол обзора, который может достигать до 360 градусов. Если у него этот параметр «до»360 градусов, детектировать движение он сможет только в узконаправленном секторе. Если же нужно полностью охватить всю зону, придется размещать минимум 2 устройства с углом охвата менее 360 градусов.

Естественно, круговые и широкоугольные устройства на порядок дороже стандартных. Прежде чем делать покупку, прикиньте, что для вас будет приемлемым и рациональным в плане трат вариантом: датчик движения с полноценным кругом обзора или два, три, четыре с узконаправленным углом.

Для малой комнаты с единой дверью достаточно сенсора с узким обзором. Настроить на правильное детектирование в отношении светочувствительности и таймер отключения предварительно, и можно пользоваться. Есть два момента, которые следует учитывать при выборе места:

  1. Первым критическим моментом настройки является такой параметр как «глухая зона» сенсора по высоте. Чтобы не создать при проектировании существенный изъян, изучите техническую документацию приобретаемой модели устройства.
  2. Вторым важным моментом является ограничение дальности зоны обнаружения. То есть, если нужно настроить детектирование на длинном объекте (коридор, веранда), подбирайте приборы с сенсором на требуемую длину. Помните только одно, дальнобойный обзор повышает риски ложного срабатывания.

Монтажные работы

Внутри датчика движения размещены три провода (коричневый, синий и красный) и для удобства монтажа, они сопряжены с клеммником. Нагрузка должна проходить через синий и красный провод. С их помощью подключается лампочка. Коричневый идет на выключатель. Все подключение электротехнического прибора с выключателем реализуется по нижеприведенной схеме.

Инструкция такая:

  1. Берите выключатель (в примере использован одноклавишный, но вы можете задействовать на две или на три) и подключите к проводу от сети 220 В.
  2. По схеме, L (коричневый) заведите в клеммник к контакту выключателя.
  3. Для этого открутите винт отверткой сверху, заведите жилу к первому контакту в появившийся зазор и зажмите винтом, закрутив его обратно.
  4. Второй конец (на противоположной стороне, размещенный под подключенной только что жилой) заведите на клему L датчика движения (коричневый провод).
  5. Для этого используем кусочек провода (можно с коричневым окрасом, чтобы не путаться) для сопряжения датчика движения и выключателя.
  6. Зачистите концы, чтобы удобно было прикреплять к клеммам и подсоедините к выключателю.
  7. Второй конец провода от выключателя нужно соединить с ДД, подключив к клемме с коричневым проводом.
  8. Закрутите клему, чтобы соединение было крепким.
  9. Далее по схеме нужно подсоединить патрон к датчику. Один провод (белый)сопрягается к красному проводу ДД, обозначенному А. Второй (черный) скручивается вместе с синим проводом от сети 220 В и подсоединяется к синему проводу ДД, обозначенному N.
  10. Схема реализована.

В итоге выключатель с датчиком движения для дома сделан следующим образом:

  1. От провода, подключаемого к сети электропитания через выключатель, последовательно сделано сопряжение с клеммой L.
  2. Клемма N расщепляется на две. Второй провод проводки подключен к синему проводу ДД и к черному патрону для лампы.
  3. Клемма L с красным сопряжена с другим проводом патрона (белым).

Чтобы проверить схему, вкрутите лампочку в патрон и задействуйте сеть 220 В. После замыкания контакта с помощью клавиши выключателя лампочка не включится до тех пор, пока датчик будет выдавать, что «движения нет». Как только движение появится, лампочка тут же включится.

Чтобы еще присутствовал автоматический выключатель света с датчиком движения, рекомендуется установить выдержку (таймер времени), при которой ДД будет деактивировать лампочку.

Нельзя подключать выключатель к клеммам A и N, схема не то что не заработает, а может попросту коротнуть.

Если же задействовать немного иную схему, то это позволит установить выключатель в линию от фазы до подключения лампы. Таким способом можно включить свет в том случае, если датчик не сможет по какой-либо причине это сделать самостоятельно.

Установка нескольких датчиков движения в единую схему делается параллельно. Освещение появится при активации любого датчика. Вторая схема отлично подойдёт для детектирования большой комнаты с несколькими выходами.

Чтобы избегать частого перегорания ламп, в цепь к лампам следует установить блок защиты с «мягким» включением света. Такой блок поможет уберечь лампы от частого выгорания.

Выполнение настройки после подключения датчика движения

После установки устройства и выполнения его подключения осуществляется регулировка датчика движения с настройкой его рабочих параметров для корректной и эффективной работы оборудования.

Регулировка работы датчика движения по степени освещенности, выполняется с помощью реле LUХ.

Функция установки задержки отключения прибора TІME позволит задать необходимый период, на протяжении которого датчик не будет отключать свет. Диапазон значения состоит в пределах 5-600 секунд. Здесь большую роль играет скорость движения человека в зоне чувствительности датчика. Если человек проходит данный промежуток быстро, выставляется минимальное временное значение.

Регулировка работы прибора, в зависимости от степени освещенности, выполняется с помощью реле LUХ. Устанавливается необходимый порог, при котором датчик будет срабатывать даже в дневное время суток. Здесь следует выбирать минимальное или среднее значение на шкале. Максимальный или минимальный уровень выставляется в случае малого или большого количества естественного света в помещении.

С помощью регулятора SЕNS выполняется установка уровня чувствительности прибора к срабатыванию, что зависит от размера и дальности объекта. Для этого действие устройства проверяется для каждого члена семьи, после чего выбирается оптимальное значение. Если наблюдаются ложные срабатывания датчика, уровень чувствительности лучше снизить. В случае выхода прибора из строя или сбоя в работе одного из его параметров, ремонт датчика движения следует доверить специалисту, что станет гарантией корректной его эксплуатации впоследствии.

Обратите внимание! Если настройка устройства выполнялась в летний период времени, следует его перенастроить для зимнего времени – и наоборот.
Чувствительность прибора к срабатыванию выставляется с помощью регулятора SЕNS

Принцип работы

Довольно широко распространены инфракрасные приборы. Контролируемый объем пронизывается тепловыми лучами. Как только предмет начинает двигаться, меняется характер импульсов, генерируемых пироэлектрическим блоком. Чтобы исключить неоправданные срабатывания, используются алгоритмы, отсекающие помехи. Эффективнее всего инфракрасный датчик регистрирует изменения перпендикулярно оптической оси.

Преимуществом таких систем является то, что они ничего не излучают. Если что-либо будет двигаться за пределами защищаемого объема, тревоги не будет. Однако иногда ложные тревоги могут возникать из-за интенсивной засветки. Радиус действия прибора отражается в технической документации. Обычно он колеблется от 6 до 10 м, но надо понимать, что эта цифра относится только к оптической оси.

По краям зоны поиска дальность обнаружения не превышает 5 м. Подобные системы востребованы для охранной сигнализации в частном жилье, в квартире. Есть также 2 активных типа датчиков объема: они используют соответственно излучение в радиодиапазоне и ультразвуковые сигналы. Эффект Доплера позволяет обнаружить изменение расстояния до предмета.

Излучаемые радиоволны имеют частоту несколько гигагерц. Ультразвуковые импульсы имеют частоту от 20 до 40 кГц. СВЧ-волны свободно проникают через многие материалы — ткань, легкие деревянные элементы, стеклянные конструкции. Кирпич, натуральный камень и железобетон могут многократно ослабить радиоволны. Но при благоприятных условиях все равно они будут проходить наружу.

Потому можно использовать расположенные дома датчики для обнаружения движений вне охраняемых зданий. Это существенно повышает безопасность. Но если система настроена неправильно, велика вероятность ложного срабатывания. Впрочем, если датчик объема используется в автомобиле, обнаружение приближающихся людей и предметов оказывается основным режимом. Как ультразвуковые, так и радиоволновые устройства могут регулировать сканируемое расстояние.

Потому можно максимально точно ограничить зону обнаружения. Некоторые системы делаются комбинированными, когда объединяют СВЧ и инфракрасное излучение. В результате повышается эффективность охраны, а недостатки каждого метода обнаружения взаимно гасятся.

Как подключить датчик движения

Схема подключения

Подключение датчика движения для освещения процедура, не отличающая высоким уровнем сложности, но достаточно специфическая, для выполнения которой необходим определенный опыт и наличие знаний. Специалисты выделяют несколько основных схем подключения оборудования, а именно:

  • Параллельная.
  • Последовательная.
  • Установка нескольких датчиков с применением магнитного пускателя.

В случае последовательного подключения весь процесс управления освещением в помещении или снаружи осуществляется в автоматическом режиме и регулируется самим оборудованием. Когда же свет должен гореть длительное время и при этом объект не будет, совершать движения или будет находиться за пределами контролируемой зоны, параллельно оборудованию устанавливается ручной выключатель.

Схема подключения датчика

Хорошим примером удобства установки выключателя можно назвать гараж со смотровой ямой. Находясь в яме человек, не попадает в зону работы датчика, но нуждается в постоянном источнике света. После завершения работы выключить свет можно вручную.

Для больших помещений необходима установка нескольких элементов, подключение которых происходит от одной фазы в параллельном порядке. При срабатывании любого из датчиков в сети, цепь замыкается, и включаются все остальные.

Схема подключения с магнитным пускателем

Установка магнитного пускателя требуется при использовании мощного источника света или подключения других видов электрического оборудования в дополнение к лампам освещения.

В видео наглядно показано, как выполнять подключение:

Монтаж

Монтаж оборудования также имеет несколько важных нюансов, среди которых можно выделить:

  • Обеспечение защиты от воздействия внешних факторов, на которые не рассчитана конкретная модель, способных привести к ложному срабатыванию или к блокировке на срабатывание.
  • Обеспечение доступа к зоне обнаружения.
  • Тип подключения к сети подачи электрической энергии.

Подключение любой модели происходит за счет специальных клемм. Стандартным и часто используемым вариантом является клеммы на 3 вывода, иногда используются на 4 вывода. Расшифровка маркировки установленной на клеммы происходит следующим образом:

  • L- обозначает фазу. Чаще всего это красный или коричневый провод.
  • N – ноль, всегда проводи синего цвета.
  • L имеющая в дополнение штрих или стрелочку, а также букву А обозначает осветительный прибор.
  • PE- заземление.

Большинство производителей придерживаются стандартов в плане выбора цвета проводов, допускается исключения из правил. Поэтому для правильного подключения устройства желательно определять при помощи индикатора фазу или ноль дополнительно.

После выполнения монтажных работ обязательна регулировка датчика, для комфортабельной эксплуатации оборудования в будущем. Она проходит в несколько основных этапов:

  • Регулировка датчика движения для включения света подразумевает настройку уровня чувствительно сенсора. Установка данного показателя позволяет снизить риск ложного срабатывания (в частности при небольшом движении, реагировании на животных, изменение температуры в отопительной системе или за счет работы системы кондиционирования и т.п.). Когда выбрана модель, оснащенная фотоэлектрическим датчиком, то вместо уровня чувствительности сенсора регулируется порог освещенности, при изменении которого оборудование приходит в действие.
  • Пользователь имеет возможность, установить время работы оборудования. Под этим показателем подразумевается временной промежуток до выключения света при отсутствии движения в контролируемой зоне.
  • Когда датчик срабатывает и на уровень шума, то регулируется чувствительность микрофона. Удобно производить данную процедуру при задействовании портативного источника звука, меняя его громкость в радиусе действия датчика.

Проследить произошли ли изменения настроек или нет, в большинстве моделей можно в процессе наблюдения за установленным светодиодным индикатором, меняющим частоту своего мигания при включении оборудования.

Как это работает?

Применение инфракрасного чувствительного прибора само по себе может доставить неудобства. Давайте представим себе ситуацию, когда система будет включать свет каждой кошке, собаке или маленькой мышке. Следовательно, неотъемлемой частью датчика должен быть детектор массы. Он проанализирует количество выделяемого тепла и не станет включать свет для маленького животного.

При открытии двери гаража, устройство срабатывает на движение, чтобы избежать такого неудобства, в цепь включается обыкновенный выключатель. Перед тем, как залезть под машину, нужно его включить, а уходя выключить.

Веранда, через которую часто ходят люди, датчик будет постоянно включать свет при проходе каждого человека. Если установить контролер освещенности, он не позволит этого делать в светлое время суток.

Становится очевидным, что устройство – это не просто прибор, тупо реагирующий на определенное действие. Это система, разумно реагирующая на окружающее в соответствии с заданными ей настройками.

Рекомендации по выбору уличных датчиков света

Встроенные или выносные датчики, работающие в автоматическом режиме, значительно упрощают жизнь. Если вы хотите, чтобы наружное освещение придомовой территории, подсветка дорожек или витрин включались самостоятельно, просто установите устройство в месте активного движения.

Приборы не рекомендуется устанавливать в затененных зонах или на высоте ниже 2 м – случайное затемнение или яркий свет фар вызовут ложно срабатывание

Монтаж датчика – это еще и простой способ экономии электроэнергии, особенно при использовании ламп накаливания. Осветительные приборы включатся в сумерках, когда видимость снижается, а выключатся при наступлении рассвета.

Благодаря налаженной системе освещения в летний период не придется вставать в 4-5 часов утра специально, чтобы отключить уличные фонари на придомовой территории.

А сейчас рассмотрим, какие характеристики приборов важно учитывать при покупке

Критерий #1 — конструкция и способ установки

Условно все устройства можно разделить на 2 категории: со встроенным светочувствительным датчиком и с выносным. В первом случае фотореле интегрировано в корпус и устанавливается вместе с лампой на улице, во втором – крепится на DIN-рейку вместе с автоматическими выключателями, а наружу выводится непосредственно провод с датчиком.

Детально о принципе работы фотореле мы рассказали в следующей нашей статье.

Если вы предпочитаете самостоятельную или быструю установку, подойдет встроенная модель. Она напоминает фонарик, а монтаж производится очень легко – на металлический уголок

Для подключения к сети нужно использовать схему, прилагаемую к изделию производителем. У бюджетных моделей следует присоединить 3 проводника, выходящие из-под основания корпуса.

Критерий #2 — возможность регулировки

Очень важно, какое именно освещение вы считаете недостаточным, чтобы установить настройки датчика. Можно отрегулировать нижний и верхний порог отключения

Проще говоря, при одних настройках устройство включится, когда слегка стемнеет, при других – только глубокой ночью.

Для настройки на корпусе устанавливают регулятор (тумблер или колесико), который можно плавно перемещать. Регулировку целесообразно проводить в зависимости от времени года и, соответственно, длины светового дня

Есть недорогие модели с максимальным сумеречным порогом (например, 20 лк), но без возможности регулировки. Есть вероятность, что такой прибор может вас не устроить, так как будет зажигаться слишком рано или, наоборот, только ночью.

Критерий #3 — степень защиты

К уличным устройствам предъявляются повышенные требования, так как они находятся в неблагоприятных условиях. Максимальная защита особенно актуальна для дождливых регионов или пыльных локаций.

Благодаря этой таблице вы сможете определить, с какой степенью защиты датчик потребуется вам. Нужно учесть, есть ли над ним козырек и как высоко он закреплен над землей (чем выше, тем меньше пыли)

Если показатель IP небольшой, можно соорудить нечто вроде дополнительного чехла – например, надеть сверху отрезок пластиковой бутылки. Но не нужно забывать протирать от грязи и корпус, и защитный экран, чтобы прибор не выдавал ложные срабатывания.

Критерий #4 — рабочая температура и размеры

Рабочая температура — это диапазон, при котором рекомендуется применять датчик. На практике выбор прибора не всегда соответствует действительности. Обычно нижний порог ограничен температурой -20-25°С, а в зимний период она бывает и намного ниже. Что делать? По мере возможности утеплить корпус, разместить датчик в стенной нише или купить более дорогую модель, рассчитанную на сильные холода.

Размеры устройства — для встроенных устройств габариты не так важны, так как чаще всего они крепятся на любом свободном участке стены и имеют высоту не более 10 см. А вот корпус выносного фотореле размещается внутри электрощита, среди множества защитных устройств. Под него заранее нужно выделить место, а также продумать, как лучше вывести наружу датчик.

Если вы еще сомневаетесь о целесообразности покупки фотореле, тогда предлагаем присмотреться к лампам с датчиком движения или к уличным фонарям на солнечных батареях.

Комплексное решение – светильник или лампа с датчиком

Для тех, кто не хочет терять свое время на монтажные работы или просто предпочитает готовые решения собственному творчеству, существуют специальные осветители со встроенным реле движения. Самый известный вариант такого решения – автоматический прожектор для наружного освещения.

Но для домашнего использования прожектор не подходит по своим техническим и эстетическим данным, и производители предлагают более изящные решения, например светильник с датчиком движения. Такие автоматические лампы вкручиваются вместо штатных, и никаких изменений в системе проводки при этом не требуется.

Поскольку настенный выключатель питания при этом остается – мы получаем вариант принудительно отключения света, рассмотренного выше.

Домашние автоматические источники освещения внешне могут вообще не отличаться от обычных светильников. На отечественном рынке освещения представлено огромное количество таких моделей для потолочного или настенного монтажа.
