Классификация систем отопления, виды и назначение

Регистры для отопления

Для изготовления регистров для отопления используют трубы, соединенные при помощи электрической или газовой сварки, диаметром от 32 мм до 200 мм и более. Но не стоит забывать, что у регистров для отопления технические характеристики несколько хуже, чем у радиаторов того же размера. В основном применяются регистры в цехах, промышленных или технических помещениях, гаражах. Хотя их можно встретить и в частных домах, и в квартирах, где установлена автономная система отопления.

Достоинства регистров для отопления следующие:

Они способны обогреть помещения большой площади;.
Выделяют «мягкое» тепло. То есть даже самый примитивный регистр для отопления имеет значительную длину и, соответственно, занимает значительную площадь. Поэтому источник тепла выходит не точечный, а довольно протяженный. Таким образом, обогрев выполняется не локально, а по всему периметру.
Просты в уходе. Регистры отопления обладают ровной поверхностью, так как для их изготовления применяются обычные трубы. Соответственно, труднодоступных мест и шероховатостей, где скапливалась бы пыль, нет.
Могут выдерживать значительные температуры и перепады давления при условии, что изготовление регистров выполнено качественно.

Регистр для отопления. Нажмите на фото для увеличения.

Производят регистры отопления с применением гладкостенной трубы, профильной трубы. Как правило, расположенные параллельно трубы (одного вида) соединяют поперечными, по которым циркулирует теплоноситель, либо прибор выполняется в форме змеевика. С одной стороны в такой регистр для отопления поступает через патрубок горячий теплоноситель, а с другой — уходит уже остывший.

При изготовлении регистров для отопления нужно учитывать некоторые правила:

Лучше не использовать трубы большого диаметра, так как для отопления потребуется много воды, и котел может не справиться с нагревом такого объема теплоносителя. Оптимальное сечение — 32 мм.
Чтобы теплоотдача была максимальной, между трубами стоит выдерживать расстояние на 50 мм больше, чем их диаметр.

Это практически все главные требования, какие нужно учитывать при создании регистров для отопления, при этом никакой чертеж для создания таких приборов не нужен. Основными параметрами являются диаметр и длина труб. Чтобы определить эти величины, нужно сделать расчет количества приборов, исходя из параметров помещения и учитывая расчет мощности регистров. Для решения подобной задачи можно воспользоваться специальными онлайн калькуляторами.

Какие приборы лучше выбрать? Отдать предпочтение регистрам для отопления, конвекторам или радиаторам? Однозначного ответа нет, так как каждый из них обладает рядом преимуществ и недостатков

При покупке обращайте внимание на качество изделия, учитывайте технические характеристики. Не лишней будет консультация мастера, который в дальнейшем займется монтажом приобретенных радиаторов или регистров для отопления

Панельные радиаторы отопления

На постсоветском пространстве панельные стальные радиаторы мало распространены. Более охотно из используют в странах США и Европы. К преимуществам данных радиаторов можно отнести: высокую степень теплоотдачи, надежность и прочность. При большой площади таких радиаторов, достаточно небольшой температуры теплоносителя для быстрого обогрева помещения.

Панельные стальные отопительные приборы характеризуются самой низкой конвекцией. Воздух нагревается равномерно, что комфортно и очень полезно для здоровья. В достойную конкуренцию с ними может вступить только теплый пол. Но к сожалению, в стандартных российских системах отопления такие радиаторы лучше не применять. Они не выдерживают высокого давления теплоносителя, которое наблюдается в нашем центральном отоплении

Если же у вас частный дом, то советуем вам обратить очень пристальное внимание на панельные радиаторы отопления

Панельные батареи похожи на приборы конвекторного типа, являясь их более совершенной версией.

Основные характеристики тепловентилятора

Тепловентиляторы – недорогие и эффективные приборы, которые покупают для обогрева жилых, административных, производственных помещений.

Правильно подобрав модель, можно в течение нескольких минут создать теплую зону. Для этого необходимо только направить тепловентилятор в нужную сторону и включить.

Это отличный выбор, если нужно быстро согреть воздух в отдельной зоне помещения. Такие тепловентиляторы устанавливают рядом с кроватями, рабочими столами. Также их используют, если нужно срочно досушить выстиранные вещи

Габаритные стационарные модели устанавливают на пол или закрепляют на стенах, а мобильные легко переносить, поворачивать, переставлять на другое место.

Корпуса приборов не перегреваются, поэтому никаких особых требований к поверхностям нет. Тепловентиляторы ставят на любые напольные покрытия, столы, тумбы.

Идеальный вариант обогрева жилого помещения или офиса в период межсезонья. Модель можно установить так, чтобы она создавала тепловую завесу у входа в помещение или у окна

Принцип работы прибора

Принцип работы прост: холодный воздух поступает к закрытому или открытому нагревательному элементу, моментально прогревается, а вентилятор выбрасывает его наружу.

Получается эффект теплого ветра, который обдувает людей и предметы, находящиеся в комнате. Нагретые воздушные потоки перемешиваются с холодными, благодаря чему в помещении быстро устанавливается комфортная температура.

Горячий воздух перемещается вперед – в том направлении, куда направлен прибор, после чего поднимается вверх. Расстояние, которое преодолевает тепловой поток, зависит от мощности и особенностей конструкции модели

При выборе ориентируются на желаемую мощность, уровень шума. Рекомендуем посмотреть подробные рекомендации по выбору тепловентилятора с учетом ключевых критериев.

Также на выбор влияет и тип нагревательного элемента тепловентилятора, в зависимости от которого различают такие разновидности приборов:

Спиральные. Нагреватели изготавливают из спиральной нихромовой проволоки. В рабочем состоянии их температура может достигать 800°С. Несмотря на высокую эффективность эти нагреватели считаются не лучшим выбором, т.к. при работе сжигают пыль и влагу.
ТЭНовые. Температура нагревательного элемента не превышает 200°С, однако это не сказывается на качестве работы из-за его большой площади. Модели пожаробезопасны, удобны, но обходятся дороже спиральных.
Керамические. Элементы нагреваются гораздо меньше – до 200°С, не выжигают воздух. Они абсолютно безопасны и удобны в эксплуатации.

Спиральные модели практически утратили свою популярность среди покупателей. Потому что в результате их работы воздух становится пересушенным, появляется неприятный запах.

Наиболее предпочтительным вариантом пользователи называют керамический тепловентилятор. Это лучший выбор на сегодня. Если купить модель надежного бренда, она будет служить долго и безотказно.

Преимущества и недостатки тепловентиляторов

К преимуществам тепловентиляторов относят компактность, высокую скорость нагрева воздуха. Практически все модели оснащены панелями регулировки режимов работы, датчиками температуры, а в некоторых предусмотрены еще и пульты дистанционного управления.

В некоторых случаях неравномерность отопления – это плюс. Если какая-то зона в помещении нуждается в более интенсивном обогреве, чем остальные, стоит предпочесть именно тепловентилятор

У тепловентиляторов есть и недостатки: шум при работе и неравномерность обогрева помещения.

Что касается шума, то полностью решить эту проблему невозможно. Вращающиеся лопасти вентилятора в любом случае будут издавать звуки. Шум может быть большим или меньшим, но будет всегда. С этим придется смириться.

Краткий обзор лучших торговых марок

В рейтингах лучших производителей тепловентиляторов лидируют те же компании, которые выпускают самые надежные конвекторы: Ballu, Timberk, Vitek, Electrolux, Saturn, Polaris, AEG, NeoClima, Scarlett, «Тепломаш» и другие.

При выборе тепловентилятора или конвектора стоит учитывать, что многие из них собираются в Китае

Лучше обратить внимание на производителей, жестко контролирующих качество продукции, и покупать модели тех торговых марок, у которых хорошо организована работа сервисных центров

Вы решили обзавестись тепловентилятором, но не хотите переплачивать за бренд? В таком случае можно собрать самодельный тепловентилятор из подручных материалов.

Калорифер: это прибор для нагрева воздуха в разных системах

Прежде чем приступить к выбору прибора, необходимо разобраться с самим понятием, что такое калорифер, а также с тем, какие бывают виды и в чем заключаются типовые и функциональные особенности каждого из них.

Калориферы способны обогреть как маленькие, так и довольно просторные помещения.

Калориферы служат для нагревания воздуха в различных системах:

отопления;
кондиционировании;
вентиляции.

Подогрев в тепловом оборудовании осуществляется за счет реакции между химически агрессивными веществами в средине. Именно поэтому в основе классификации калориферов лежит тип теплообменника. Прибор может быть водяным, паровым, фреоновым и электрическим. Водяной калорифер для отопления используют в качестве теплового утилизатора с промежуточным теплоносителем. Паровой калорифер служит для подогрева воздуха в отопительных системах.

Если классифицировать воздухонагреватели по теплотехническим и аэродинамическим характеристикам, то виды калориферов разделяют на трехрядные и четырехрядные. По количеству присоединительных размеров калориферы отдельных моделей разделяют на 7 номеров.

В качестве транспортировщика теплоносителя в середине калорифера служат трубы из стали, которые снаружи имеют ребристую поверхность. За счет такой конструкции увеличивается площадь и, как следствие, такая обвязка калорифера повышает эффективность теплоотдачи. В середине трубочек с ребрами транспортируется нагревающий либо охлаждающий элемент в виде воды, пара или фреона. Снаружи протекают воздушные потоки, которые нагреваются либо охлаждаются во время контакта с трубами.

Строение калорифера Volcano: 1 — подвижные регулируемые лопатки, 2 — встроенный диффузор с вентилятором, 3 — нагревательные элементы, 4 — подача тёплого воздуха.

Общая схема основана на таком принципе действия: теплоноситель обладает высоким коэффициентом теплоотдачи при взаимодействии с воздушными потоками. Рёберная обвязка на приборе – это пластины из металла, которые просто насажены на трубки либо накручены, как ленты или проволока.

Классификация обогревателей

Энергосберегающие обогреватели классифицируются по шести основным параметрам:

Место монтажа и тип крепления

Напольные. Разделяются на стационарные модели, типа системы «тёплых полов», и подвижные – переносные, на колёсиках, подвесные.
Настенные. Крепятся неподвижно на поверхность стены выше уровня пола. Характеризуются оптимальным распределением тепла по объёму помещения и хорошим сочетанием с внутренней отделкой.
Потолочные. Главные свойства – установка в подпотолочное пространство, экономия места, быстрый обогрев, сочетание с любым интерьером, большое разнообразие моделей.

Потолочные конвекторы в частном домеИсточник happymodern.ru

Принцип теплоотдачи

Масляные. Воздух нагревается через контакт с горячей поверхностью радиатора.
Тепловые поточные. Обогрев осуществляется посредством пропускания воздушного потока через нагревательные элементы.
Конвекционные. Теплопередача происходит путём естественной конвекции.
Инфракрасные. Нагрев происходит за счёт ИК-излучения поверхности. Это прежде всего галогеновые, карбоновые, керамические, микатермические, плёночные и кварцевые обогреватели для дома.

Разновидность автоматики

Энергосберегающие бытовые радиаторы оснащаются различной системой автоматики – от механического термостата, настраиваемого вручную, до электронного саморегулирующегося сенсора и объединения в единую систему климатической техники «умного дома».

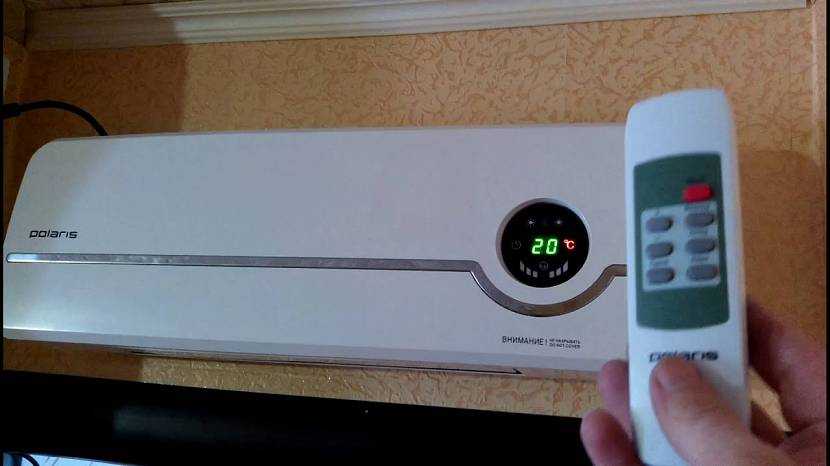

Радиатор с умным управлениемИсточник ytimg.com

Стоимость

Цена на современные экономные обогреватели разнится достаточно сильно – от бюджетных недорогих моделей, стоимостью в несколько сот рублей, до популярных брендовых, оснащённых передовыми технологиями, за несколько десятков тысяч рублей и выше.

Габариты

Размеры радиаторов, также как и цены, варьируются в больших диапазонах и зависят от типа, мощности, исполнения и назначения – от тепловентиляторов 200х220 мм до тепловых панелей 1200х600 мм и больше.

Кроме того, экономные радиаторы различаются по производителям. Сегодня на рынке представлено максимально широкое за последние годы предложение от более, чем двух десятков популярных производителей. У каждого из них есть свои особенности. Далее разберём самые популярные разновидности обогревателей, а также ТОП-5 моделей от лучших производителей.

Лучшие радиаторы для дома и дачиИсточник poisktehniki.ru

Масляные радиаторы

Масляный радиатор с жидкокристаллическим дисплеем, оснащённый съёмным устройством для безопасной сушки белья.

Корпус масляного отопителя, в зависимости от вида агрегата, имеет форму плоской панели или чугунного радиатора центрального отопления — состоит из отдельных секций, собранных в батарею. Чем больше секций в таком приборе, тем интенсивнее будет происходить обогрев помещения. Ёмкость радиаторов различных моделей масляных отопителей может быть разной — можно увеличить площадь теплоотдачи батареи изменением профиля секций при сохранении основных габаритов агрегата.

Данное отопительное оборудование имеет следующие достоинства:

простота конструкции;
бесшумность (модели без вентилятора);
доступная цена;
наличие автоматического управления;
безопасность.

Среди недостатков можно выделить повышенное энергопотребление и низкую скорость выхода в рабочий режим — результат работы обогревателя будет ощущаться не ранее, чем через 30 минут после включения. Кроме того, следует упомянуть про достаточно значительный вес масляных радиаторов – от 18 до 25 кг.

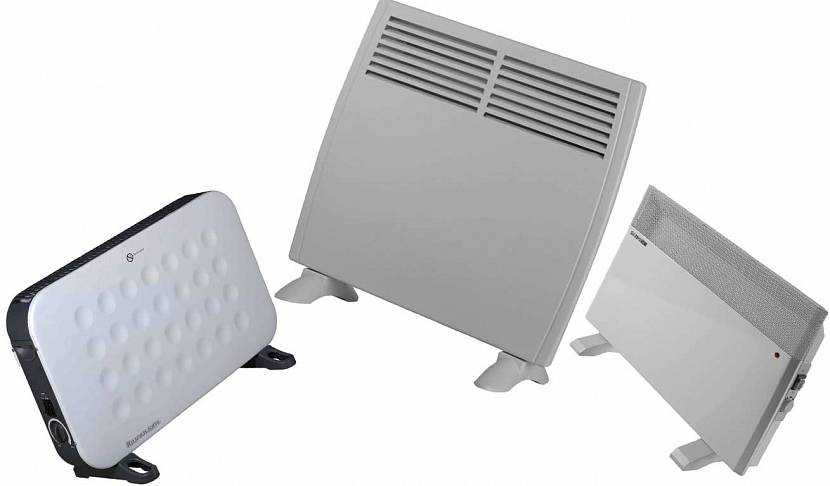

Конвекционные обогреватели

Работа таких приборов основана на принципе конвекции. В нижнюю решетку конвектора входит холодный воздух и, хорошо нагреваясь теном, выходит сквозь верхнюю решетку прибора и поднимается к потолку. Затем, прогревая стены и потолок и тем самым охлаждаясь, воздух опять спускается вниз и проходит сквозь нижнюю решетку для последующего нагрева (подробнее — в статье как работает электрический конвектор).

Конвекторные установки разделяются по разным признакам. К примеру, они могут классифицироваться по типу монтажа:

Напольные, легко передвигаемые в любую сторону.
Настенные (вертикальные, горизонтальные), отличающиеся небольшой толщиной и привлекательным дизайном. Их можно крепить под окном, аналогично батареям.
Потолочные. Их можно монтировать подобно настенным.
Встраиваемые. Их часто монтируют просто в пол, чтобы улучшить равномерный обогрев всего помещения. Для этого заранее нужно проложить в полу ниши для прокладки трубопроводов, подающих горячий теплоноситель. Сверху же такие конвекторы прикрывают красивой решеткой для проникновения теплого воздуха.

Также их разделяют по типу нагревания:

Водяные. Требуют иногда специальной установки котла и трубопроводов.
Электрические. Наиболее простые и быстрые в отоплении устройства, легко монтируются, не требуют дополнительных установок.
Газовые. В жилых домах используют редко.

И даже по типу циркуляции:

Естественная, основанная на простой конвекции.
Принудительная, со встроенным вентилятором для лучшего и быстрого прогрева.

К достоинствам обогревателей конвекторного типа относятся:

Бесшумность в работе.
Температура корпуса обычно не выше 60-65 градусов, что делает их достаточно безопасными.
Встроенный термостат для регулировки автоматического самовыключения и включения.
Встроенная аварийная защита от перегревания.

Ими удобно пользоваться. Самые удобные из них – это напольные конвекторы. Они довольно мобильные, их можно свободно передвигать в нужные зоны. Главное, чтобы хватало длины электрического шнура, так как все они работают от сети.

Они иногда сложны в монтаже. Электрические, водяные и газовые конвекторы часто выступают альтернативой центральной системе отопления. Для них, как правило, предусмотрен специальный монтаж (особенно для водяных и газовых), подразумевающий установку котла, проводку труб и вентиляционных ходов.

Электроэнергия и отопление

Электрический отопительный прибор

Электроэнергия является одним из лучших достижений технического прогресса. Ее передача по электрическим сетям происходит на любые расстояния и с минимальными потерями, а использование ее по месту потребления экологически безвредно.

Современные электроотопительные системы и приборы просты, экономичны, безопасны в эксплуатации, а также характеризуются компактностью и совместимостью с автоматическими системами управления микроклиматом в помещениях.

Необходимым и достаточным условием обустройства и применения отопления с использованием электрической энергии является наличие источника этого вида энергии и надежные, выдерживающие нагрузку соответствующих приборов, сети электропитания.

Монтирование новых и реконструкция уже существующих электрических сетей в индивидуальных домах требует гораздо меньших затрат, чем проведение новых или ремонт и реконструкция имеющихся в эксплуатации систем водяного отопления, подключенных к котельным, где сжигают твердое или жидкое топливо. Сравнение водяного и электрического отопления показывает, что себестоимость установки «с нуля» водяного, как минимум, втрое дороже. Эксплуатационные расходы, затраты на топливо, не высокий КПД традиционного жидкостного отопления делают электрическое отопление дома еще более предпочтительным.

Планирование и проектирование

Перед выбором системы отопления, построенной на принципах использования электрического тока, следует выяснить суммарную необходимую мощность потребления для будущей системы. Эта мощность определяется из следующих факторов:

Площадь дома.
Сезонность отопления дома.

Исходя из требуемой для отопления мощности необходимо убедиться, что трансформаторная подстанция, от которой производится электропитание дома, обладает достаточной мощностью. Если мощность подстанции меньше необходимой, то придется произвести необходимые мероприятия по смене станции подключения или увеличению мощности имеющейся подстанции. В случае невозможности реализации этих мероприятий, для получения требуемой мощности, во избежание аварийных ситуаций, от отопления электричеством придется отказаться вовсе, либо использовать его как вспомогательное или основное отопление при основном или дополнительном, соответственно, отоплении другого вида.

Выбор приборов отопления различен в зависимости от того, используется дом для проживания круглый год или как дача на период с весны по осень. Но самым важным для дома является теплоизоляция, т.к. любая совершенная, мощная система не согреет, если теплоизоляция в плачевном состоянии. Кроме того, значительные тепловые потери приведут к большим расходам на электроэнергию.

С точки зрения безопасности для потребителей отопление электричеством является лучшим среди других видов

Но планируя его следует принимать во внимание состояние и мощность электропроводки дома, а в случае большой отапливаемой площади и, как следствие, большой совокупной потребляемой мощности приборов отопления может потребоваться трехфазная электросеть

В строящемся доме отопление электричеством предусматривается в основном проекте здания, чтобы избежать ремонтов или реконструкций самого здания в период установки электроотопительного оборудования. А установка и проведение сопутствующих работ потребует привлечения квалифицированных специалистов.

Достоинства

В общем случае отопление дома электричеством имеет ряд достоинств, среди которых:

Высокое КПД.
Удобство, простота эксплуатации системы.
Эффективное управление, регулирование отдачи тепла.
Сравнительно не большие габариты приборов отопления, которые неприхотливы или не нуждаются в уходе.
Электрический обогрев высоко гигиеничен и экологически чист в эксплуатации.
Бесшумность отопительной системы.
Комбинированное теплообеспечение, с применением электрических приборов обогрева, универсально и позволяет сократить расходы.

По каким принципам осуществляется классификация электронагревательных приборов

Все современные электрические отопительные устройства классифицируются следующим образом.

По способу монтажа прибора:

Переносные или мобильные, к которым можно отнести масляные радиаторы и различные конвекторы.
Установленные на одном месте или стационарные, включающие в себя бойлеры, кондиционеры, электрические котлы и камины, инфракрасные нагреватели.

По виду теплоносителя, который нагревается в приборе:

Воздушные – обогрев окружающего пространства осуществляется посредствам прогревания воздуха. К ним можно отнести конвекторы, радиаторы, электрокамины и многие другие устройства.
Жидкостные – теплоносителем в них служит какая-либо жидкость, имеющая хорошую теплоемкость: вода, масло, антифриз. Наиболее известными приборами с таким принципом работы являются электрокотлы и бойлеры.
Твердотельные или излучательные – тепло в этих устройствах передается от источника на какую-нибудь твердую поверхность, которая затем нагревает воздух в окружающем помещении. К ним относятся лучистые и инфракрасные нагреватели.

По типу нагревательного элемента (ТЭНа):

Стандартные трубчатые элементы с успехом используют во многих видах отопительных приборов, которые работают на электроэнергии. Они могут иметь очень широкий диапазон технических характеристик, как по производительности, так и по мощности. Производят их из стали и титана.

Оребренные трубчатые – похожи на предыдущие, но имеют ребристую поверхность, повышающую теплоотдачу. Они используются только в приборах, где теплоносителем является газовая среда (тепловые завесы и конвекторы). Делают такие элементы из нержавеющей или конструкционной стали.

Блочные электронагреватели представляют собой несколько ТЭНов, соединенных в один конструктивный узел. Такие устройства устанавливают в приборы, где существует возможность регулировки мощности. Теплоносителями в них может выступать жидкость или сыпучие твердые вещества.

Оборудованные терморегулятором – являются самым распространенным видом бытовых электронагревателей для отопления, имеющего жидкостный теплоноситель. Их делают из меди, стали, или никеле-хромового сплава.

Все рассмотренные нагревательные элементы являются только главными деталями устройств, об особенностях которых читайте далее.

Водяные калориферы с вентилятором: характеристики и производители

Калорифер водяной с вентилятором – это один из наиболее экономных и эффективных приборов, служащих для обогрева воздуха в ангарах, складах, спортзалах, в торговых, выставочных и концертных залах, автосервисах, мастерских. Также с его помощью отапливают теплицы, фермы и другие просторные объекты с большой площадью.

Такие агрегаты бывают также в разных исполнениях в зависимости от предполагаемого размещения. То есть могут быть настенные или потолочные калориферы, которые можно легко установить в любом помещении.

Основные плюсы водяных калориферов отопления заключаются в их энергоэффективности и производительности, что проявляется в возможности как повышать, так и охлаждать температуру в помещении. При этом тепловентиляторы в основном малозатратны, так как потребляют мало электроэнергии и позволяют сэкономить на отоплении.

Электрический тепловентилятор с панелью управления Flowair

На производстве таких калориферов специализируются как зарубежные, так и отечественные марки, среди которых Тепломаш, Греерс, Flowair и Volcano. Водяной калорифер отопления с вентилятором — отличное решение в большинстве случаев для обогрева больших объектов.

Популярными на отечественном рынке считаются калориферы КСК. Приборы этой марки отличаются компактностью и экономичностью. Агрегаты широко используют в промышленности, так как отлично справляются с задачей быстрого нагрева воздуха в помещениях с большой площадью, при этом используя минимум электроэнергии. Приборы также используют как теплоутилизатор. Они являются составляющей в разных агрегатах, системах отопления, кондиционирования и вентиляции. Теплоносителем в калорифере КСК является горячая вода с температурным показателем свыше 190°С.

Калориферы отопления с вентилятором: особенности конструкции и работы

Калориферы отопления с вентилятором представлены шестью типоразмерами. Это очень популярные средства отопления, поэтому имеют широкий модельный ряд у многих производителей. Бывают двухрядные и трехрядные модели. Мощность калорифера от 10 до 60 кВт позволяет подобрать оборудование для помещений с разной площадью.

Мощность калориферов варьируется в пределах 10-60 кВт

Такие калориферы еще называют тепловентиляторами или дуйчиками, они отличаются компактностью и легкостью. На потолок или стену их крепят с использованием специальных кронштейнов.

В целях износостойкости корпус агрегата изготавливают из полипропилена или из оцинкованной стали, а сверху покрывают эмалью. Полипропилен отличается высокой степенью сопротивляемости к механическим повреждениям и устойчивостью к различным газам и парам. Поэтому корпус выдерживает высокие температуры, устойчив к коррозии повреждениям разного характера.

Для производства теплообменника используют медные трубки, а для оребрения – алюминиевые пластины. Их монтируют на задней панели устройства, что позволяет значительно упростить установку прибора и улучшить его дизайн.

Прибор оснащают бесшумным осевым вентилятором с лопатками из спецпрофиля и подшипников наивысшего класса, не требующие смазывания. Такое устройство дает высокую производительность при низком потреблении электроэнергии. Кроме того, расход воздуха регулируется в рабочем диапазоне. В качестве теплоносителя служит вода из системы централизованного отопления.

Агрегаты производятся в потолочном и настенном исполнении. За счет лёгкости монтажной консоли возможен оборот агрегата на 180 градусов вовремя эксплуатации.

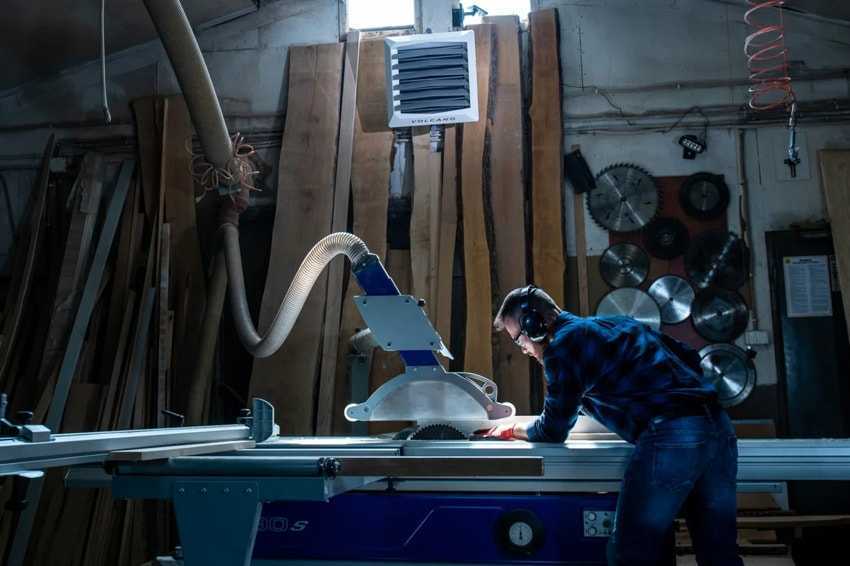

Потолочный тепловентилятор отопления
