Мультиметр: какой лучше выбрать для автомобиля и дома, характеристики и отличия приборов

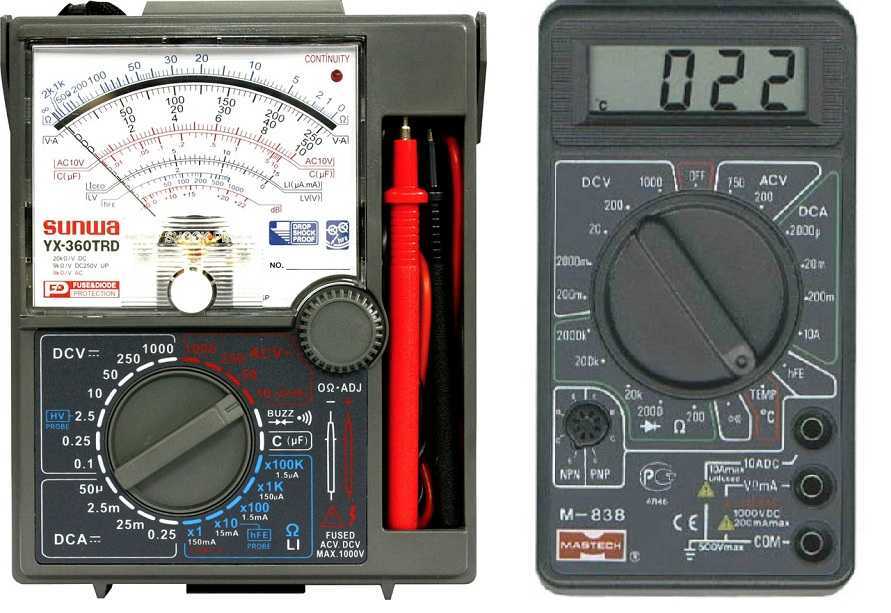

Виды

Аналоговые

Этот вид мультиметра показывает измеренную величину при помощи стрелочного индикатора

Чтобы результат замера был точен, обращают внимание на предел измерения. Без специальной подготовки пользоваться таким устройством непросто

Зато оно не имеет себе равных, когда нужно измерять импульсные токи и напряжение, проверять работоспособность конденсаторов, отыскивать начало и конец обмотки электромотора. Отсутствие инерции у аналогового электрического тестера позволяет гарантировать максимальную скорость срабатывания.

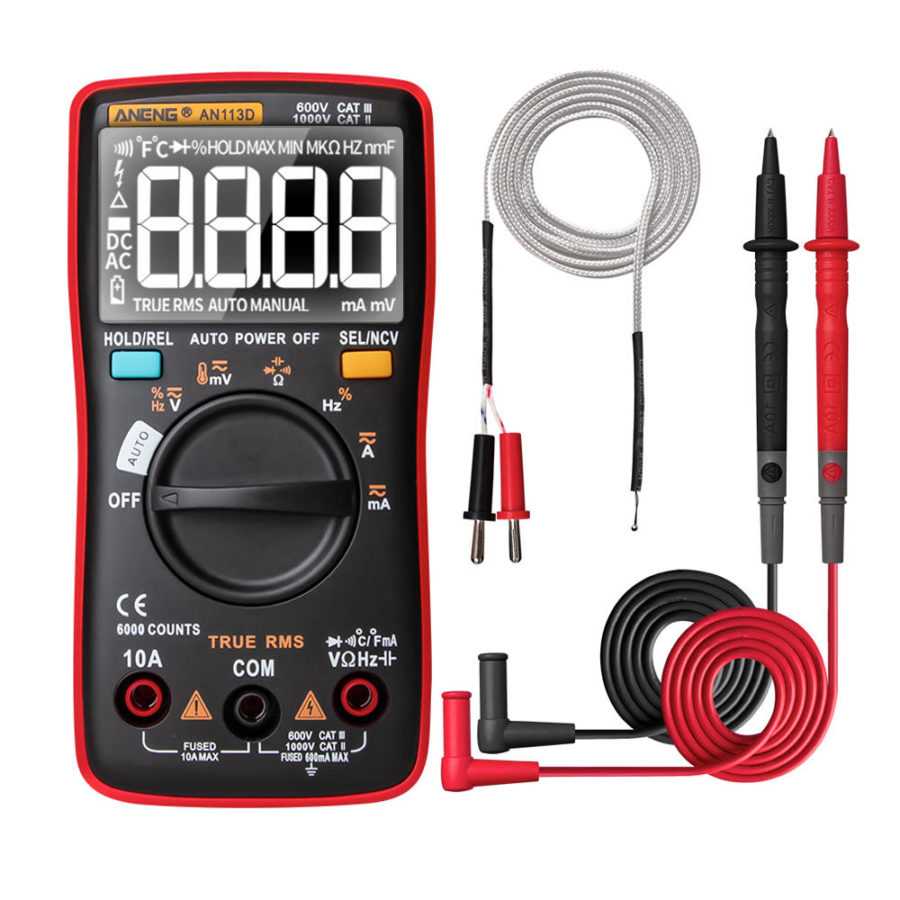

Цифровые

Такой вид мультиметра больше соответствует определению универсального прибора. Показ измеренных величин на дисплее существенно удобнее, чем стрелочная шкала. Пользоваться подобной техникой могут даже непрофессионалы. Можно вовсе позабыть про пределы измерения и другие узкоспециальные моменты. При помощи цифрового тестера возможно определить коэффициент усиления транзистора и даже определить температуру; зато аналоговые измерители дешевле и лучше защищены от перепадов температуры воздуха.

Комбинированные

Такой вид мультиметров:

• обычно выполняется в формате токоизмерительных клещей;
• иногда призван отыскать дефекты в работе электроаппаратуры;
• в других случаях представляет собой многофункциональный стационарный прибор;
• позволяет измерять частоту, емкость, период и так далее.

Возвращаясь к аналоговым устройствам, следует указать, что они продолжают пользоваться спросом. Радиолюбители часто стараются использовать даже старые модели тестеров. Такая техника может прослужить несколько десятилетий подряд. Кроме микроамперметра, в аналоговом мультиметре есть также шунты и комплекты резисторов. В очень старых источниках подобные аппараты часто называли авометрами.

Но для слабо разбирающихся в электротехнике людей лучше подойдет не старомодный Ц352 или его современный аналог, а карманный автоматический мультиметр. Надо только четко понимать, какие конкретно параметры должен измерять портативный прибор, и каков будет ориентировочный диапазон значений. Те же напряжения в автомобиле, внутри телевизора и в бытовой электросети могут легко отличаться на 1-2 порядка.

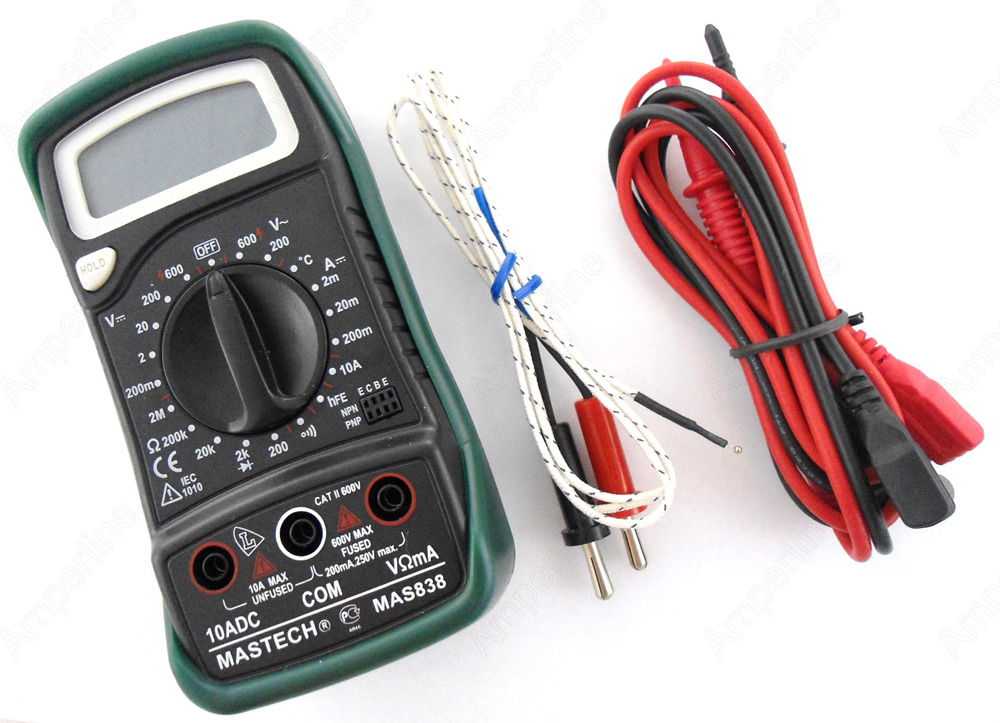

Часть мультиметров изначально связана с измерением температуры. Но добавив всего одну небольшую микросхему, можно реализовать такую опцию на любом приборе. Подобная настройка пригодится, если требуется измерять температуру:

• открытого огня;
• токсичных веществ;
• слишком сильно нагретых предметов;
• труднодоступных мест.

Наличие термопары чаще всего обозначается символами temp. Подключать ее придется сразу в два гнезда. Обычно тестер рассчитан на измерение температур в диапазоне от -40 до +1000 градусов. Но у дешевых моделей этот диапазон может оказаться меньше. Причина – слишком тонкие провода, которые легко плавятся.

Еще необходимо учитывать, что многие приборы рассчитаны на замер температуры только газов. Для снятия показаний с твердых тел и жидкостей нужно приобретать более совершенные устройства. Для работы с высокими температурами порой приходится ставить вместо заводской специально подготовленную термопару. Некоторые устройства рассчитаны только на определение температуры по Фаренгейту. Для самостоятельной доработки мультиметров используют микросхемы ЛМ-35, переводящие градусы в вольты.

Примером же щитового электрического тестера является электронный аппарат Datakom DM-0101 96×48. Этот однофазный прибор позволяет определить:

• среднеквадратическое напряжение;
• среднеквадратическую силу тока;
• частоту;
• активную мощность;
• коэффициент мощности.

Завершить обзор уместно на настольных мультиметрах. Это практически универсальные устройства

Некоторые из них могут измерять не только параметры тока и температуру (обычно до 300 градусов), но даже скважность

Основные и дополнительные возможности мультиметров

Если раньше в свободной продаже имелись приборы, способные замерить силу тока и напряжение, то современные модели имеют расширенный функционал. С его помощью не нужно производить расчетов, достаточно лишь воспользоваться тестером и снять показания.

Именно по причине многофункциональности вопрос как пользоваться прибором для тестирования стает особенно остро.

Ведь с его помощью замеряю показатели:

1. Силу тока (переменного).
2. Напряжения участка цепи.
3. Индуктивность катушки.
4. Емкость конденсатора.
5. Сопротивление проводника.
6. Частоту колебаний.
7. Параметры постоянного тока.
8. Температуру нагрева.

Самое простое применение – «прозвонить» цепь с целью определить ее целостность. Это необходимо, например, когда требуется выявить участок с дефектом, чтобы потом произвести ремонт. Кроме того, мультиметр – устройство, позволяющее без отключения определить момент появления электрического тока. Как только он возник, подается звуковой или световой сигнал, что облегчает работу и делает ее безопасной.

Цифровые модели способны генерировать тестовые импульсы или гармонические сигналы, что дает возможность проверять работоспособность диодов, а также транзисторов. Выявляется полярность, целостность конструкции и т.д. Есть модификации:

1. С предустановленной защитой контактов, срабатывающей в случае, если при измерении сопротивления произойдет незапланированная подача электричества.
2. Имеющие плавкие вставки на случай, если пользователь неверно выбрал режим. Предохранитель перегорает, но прибор остается рабочим после его замены.
3. Способные автоматически выключаться при нештатной ситуации или в случае, если устройство длительное время остается невостребованным.
4. Имеющие подсвечиваемый дисплей. Есть ночные режимы, световая индикация, обычная диодная подсветка, что позволяет работать в условиях ограниченной видивости.
5. Подающие сигнал при перегрузке батареи, блока питания, рабочих узлов без отключения.
6. Обладающие возможностью сохранять и запоминать результаты замеров, которые потребуются для обработки полученных данных.

Некоторые модели предназначены для ручной установки пределов измерений. Как пользоваться мультиметром и перечень функциональных возможностей указано в мануале, идущем в комплекте с тестером. Удобней, если это сертифицированный товар, и инструкция написана на русском языке. Однако и без мануала можно разобраться в основных функциях прибора. На корпусе есть все необходимые надписи, стандартные символьные обозначения.

Особенности эксплуатации

Дабы не запутаться при первом использовании, необходимо заранее изучить интерфейс устройства. Как правило, передняя панель стандартного портативного прибора оснащена тремя гнёздами:

• COM — служит для подсоединения чёрного провода, иногда помечается знаком «минус»;
• 10А — предназначен для красного щупа, необходимого при проведении замеров до 10А;
• VRmA («плюс») — к этому разъёму подключается красный провод при измерении всех значений, за исключением 10А.

В центральной части электрического тестера находится круглый регулятор, который служит для установки необходимых пределов измерения, режима прозвонки и определения температуры.

В эксплуатации устройства крайне важны примерные границы замеров, поэтому при возникновении каких-либо сомнений следует выставить переключатель на максимум и произвести измерение. Если полученный результат кажется слишком низким, нужно сдвинуть переключатель к меньшему значению и повторить процедуру — её итог будет достовернее.

Чтобы проверить постоянное напряжение (например, на контактах аккумулятора) с помощью электронного тестера, необходимо сделать следующее:

1. Выставить переключатель на максимум (чаще всего это 750 или 1000 В).
2. Подсоединить провода к разъёмам и провести измерение. Если на дисплее отображается значение менее 1000 В (к примеру, 12 В в автомобильной проводке), следует выставить меньший предел 20 В и провести процедуру заново.

Чтобы получить последнее, нужно:

1. Подключить чёрный щуп к разъёму «минус», а красный — в гнездо «плюс».
2. Переместить регулятор в положение ACV. При измерении напряжения в типовой розетке (220 В) переключатель следует поставить на 750 или 600 В — если выставить его на значение 200, тестер выйдет из строя.
3. Установить щупы в отверстия розетки (порядок роли не играет). Если всё сделано верно, на дисплее отобразятся результаты измерений в вольтах.

Принцип действия аналогового прибора аналогичен цифровому, однако перед использованием его следует откалибровать, установив стрелку на ноль с помощью расположенной под шкалой головки, а при переходе от меньших единиц сопротивления к большим и обратно необходимо пользоваться переменным резистором.

ГОСТ

Методы испытаний цифровых мультиметров, а также общие технические требования в полной мере описаны в ГОСТ 14014-91.

Каждый прибор в обязательном порядке должен иметь паспорт, который удостоверяет гарантированные изготовителем его технические характеристики и параметры.

Кроме того, зарегистрированные в Госреестре средства измерений (СИ) точно соответствуют всем стандартам, предъявляемым к ним на территории Российской Федерации, и официально допущены к применению.

Для подтверждения регистрации в реестре такие мультиметры получают соответствующий сертификат.

Метрическая система и погрешность

Цифровые мультиметры выводят результаты измерений на экран в метрической системе.

При этом для приборов существует такое понятие, как разрядность, указывающая, сколько полноценных и ограниченных разрядов может отображаться на экране.

Этот показатель тесно связан с погрешностью измерителя, а для большинства простейших моделей составляет 2,5 (погрешность около 10%).

Для разрядности 3,5 погрешность обычно – 1,0%, для 4,5 – 0,1%.

Последнее значение разрядности указывает, что дисплей отображает 4 полных разряда (цифры 0 — 9) и 1 в ограниченном диапазоне (0 — 1), а это показания в пределах 0,0000 – 1,9999.

Существуют модели с разрядностью выше 5.

Кроме простой записи, где до запятой указывается количество полных разрядов, а после – ограниченный диапазон в пределах 0 – 1, существует и другая, вида x^y/z, например, 4^5/6. Тут 4 (х) указывает на количество полных разрядов, 5 (y) – максимальное значение неполного разряда, 6 (z) количество значений, которое может принимать неполный разряд (0, 1, 2, 3, 4, 5 – это 6 цифр).

Встречаются прецизионные мультиметры, дисплей которых имеет 8,5 разрядов, однако их погрешность сильно зависима как от самого измеряемого параметра, так и от конкретного поддиапазона. В среднем же погрешность для 5 и более разрядов составляет 0,01% и ниже.

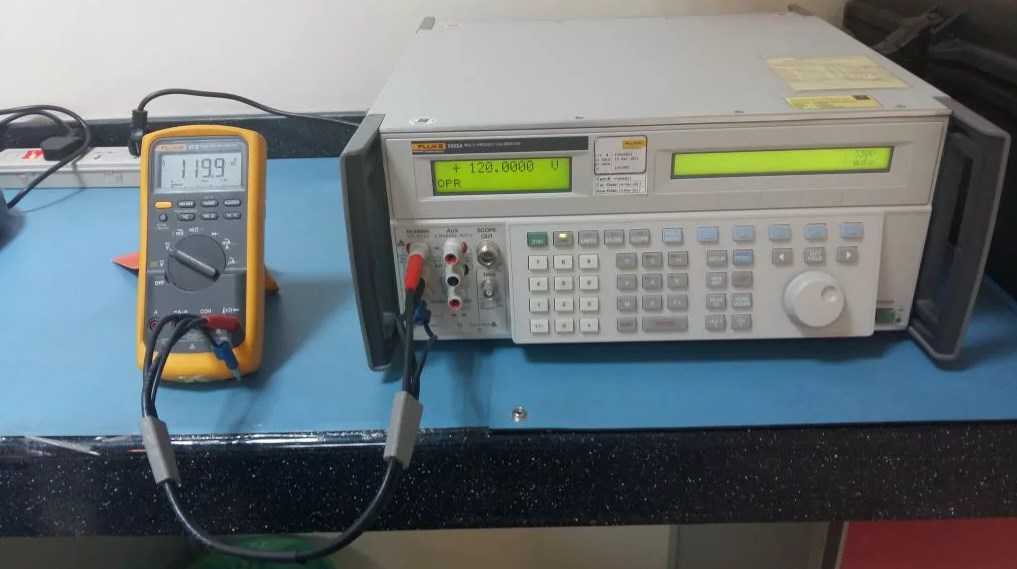

Поверка и калибровка

Мультиметры, занесенные в Госреестр, проходят обязательную первичную и периодическую поверку с интервалом в 1 год, которая включает в себя метрологический контроль каждого измерительного канала.

Первичная калибровка мультиметров выполняется еще на заводе, при этом в паспорте производитель указывает максимально допустимый диапазон отклонений.

Тем не менее, два одинаковых прибора могут быть откалиброваны с разной точностью.

Для мультиметров существует методика калибровки, которая требует установки исходного параметра образцового напряжения – VREF.

Максимально точные результаты замеров получаются при условии, что образцовое напряжение равно идеальному.

За источник образцового напряжения в домашних условиях можно взять микросхему REF5050 на 5 В, погрешность которой составляет всего 0,05%.

То есть калибровка показаний каждой величины осуществляется подключением прибора к источнику этой же величины с ее известными параметрами и небольшой погрешностью источника.

Обзор популярных моделей

Рассмотрим некоторые модели автомобильных мультиметров.

F716

Производитель Caltek Industrial. Предназначен для выполнения следующих измерений:

• тока, напряжения и сопротивления в режиме обычного мультиметра;
• проверка наличия и параметров импульсов впрыска топлива (форсунок, инжекторов);
• проверка лямбда зондов;
• контроль системы заряда аккумуляторной батареи;
• измерение тока утечки АКБ;
• контроль качества заземления;
• наличие шины RS-232 для подключения к ноутбуку.

В принципе, эти функции, за исключением измерения параметров впрыска и подключения к компьютеру, можно реализовать на обычном мультиметре.

Mastech MS6231

Назначение:

• измерение параметров в режиме обычного мультиметра;
• измерение температуры в пределах от минус 20 до плюс 1000 градусов Цельсия;
• измерение частоты оборотов коленвала;
• измерения угла опережения коленвала (контактное зажигание);
• автоотключение питания;
• удержание результатов измерений, максимального значения.

Наиболее полезная функция – автоотключение питания, она предупредит разряд элемента питания по окончании работ. Частота оборотов двигателя показывается на тахометре автомобиля, контактные системы зажигания используются разве что на Жигулях.

MS8211

Отличается оригинальной формой. В числе очень полезных функций этого мультиметра, помимо мощного фонарика (что иногда очень кстати), возможность бесконтактного контроля напряжения (тока) в проводнике без повреждения изоляции. Опытные автоэлектрики знают, как часто приходится прокалывать иголкой или делать микроразрез, чтобы проконтролировать напряжение в конкретном проводнике.

С помощью специального щупа этого мультиметра можно проконтролировать цепь, не повреждая изоляцию. Бесконтактный контроль напряжений можно сделать и для бытовой сети переменного тока 380 Вольт (при соответствующем положении переключателя режимов).  Есть в автомультиметре и «контролька» (лампочка на прозвонку).

Видео — обзор такого мультиметра:

В качестве специальных автомобильных измерений предлагается:

• проверка наличия коротких замыканий и обрыва цепи;
• тест системы зажигания;
• контроль генератора;
• контроль параметров импульсов форсунок.

Весьма оригинальный и полезный прибор.

UNI-T UT105

Помимо обычных функций мультиметра выполняет измерение частоты оборотов двигателя. Для «чайников» на дисплее показывается, к каким разъемам подключать щупы в данном режиме измерений. Весьма оригинально, но не более.

Видео — автомобильный мультиметр UT105 в работе (обзор функций)

Fluke 88V

Американский производитель комплектует мультиметр дополнительными щупами, крокодилами, наконечником на высоковольтные провода, датчиком температуры. В целом, измерительный инструмент можно отнести к профессиональным.

Помимо обычных, мультиметр выполняет измерение параметров импульсов форсунок, в том числе, скважность, частоту вращения коленвала. Есть мегаомметр до 40 МОм, очень полезно для контроля высоковольтных проводов, свечей зажигания

В качестве прибамбасов – квазианалоговая шкала на цифровом дисплее, автоматическая установка предела измерений. Неплохой прибор.

Trisco DA-400

Практически обычный мультиметр с дополнительными функциями «прозвонки», измерения температуры, бесконтактным щупом на высоковольтные провода, измерением угла зажигания (это большой плюс), измерение величины постоянного тока до 15 Ампер (а не 10, как в большинстве – и это плюс).

Производитель в качестве характеристик заявляет ударопрочность при падении с высоты 1, 5 метра (это двойной плюс). При невысокой стоимости такой прибор является практически идеальным, как в практике автоэлектрика, так и для автолюбителя. Одна проблема – на радио- и авторынке найти его достаточно сложно.

Цифровые мультиметры

Наиболее простые цифровые мультиметры имеют портативное исполнение. Их разрядность 2,5 цифровых разряда (точность обычно около 10 %). Наиболее распространены приборы с разрядностью 3,5 (точность обычно около 1,0 %). Выпускаются также чуть более дорогие приборы с разрядностью 4,5 (точность обычно около 0,1 %) и существенно более дорогие приборы с разрядностью 5 разрядов и выше (так, прецизионный мультиметр 3458A производства Keysight Technologies (до 3 ноября 2014 г. Agilent Technologies) имеет 8,5 разрядов). Среди таких мультиметров встречаются как портативные устройства, питающиеся от гальванических элементов, так и стационарные приборы, работающие от сети переменного тока. Точность мультиметров с разрядностью более 5 сильно зависит от диапазона измерения и вида измеряемой величины, поэтому оговаривается отдельно для каждого поддиапазона. В общем случае точность таких приборов может превышать 0,01 % (даже у портативных моделей).
Многие цифровые вольтметры (например В7-22А, В7-40, В7-78/1 и т. д.) по сути также являются мультиметрами, поскольку способны измерять кроме напряжения постоянного и переменного тока также сопротивление, силу постоянного и переменного тока, а у ряда моделей также предусмотрено измерение ёмкости, частоты, периода и т. д.). Также к разновидности мультиметров можно отнести скопметры (осциллографы-мультиметры), совмещающие в одном корпусе цифровой (обычно двухканальный) осциллограф и достаточно точный мультиметр. Типичные представители скопметров — АКИП-4113, АКИП-4125, ручные осциллографы серии U1600 фирмы Keysight Technologies и т. д.).
Разрядность цифрового измерительного прибора, например, «3,5» означает, что дисплей прибора показывает 3 полноценных разряда, с диапазоном от 0 до 9, и 1 разряд — с ограниченным диапазоном. Так, прибор типа «3,5 разряда» может, например, давать показания в пределах от 0,000 до 1,999, при выходе измеряемой величины за эти пределы требуется переключение на другой диапазон (ручное или автоматическое).
Индикаторы цифровых мультиметров (а также вольтметров и скопметров) изготавливаются на основе жидких кристаллов (как монохромных, так и цветных) — APPA-62, В7-78/2, АКИП-4113, U1600 и т. д., светодиодных индикаторов — В7-40, газоразрядных индикаторов — В7-22А, электролюминисцентных дисплеев (ELD) — 3458A, а также вакуумно-люминесцентных индикаторов (VFD) (в том числе и цветных) — В7-78/1.
Типичная погрешность цифровых мультиметров при измерении сопротивлений, постоянного напряжения и тока менее ±(0,2 % +1 единица младшего разряда). При измерении переменного напряжения и тока в диапазоне частот 20 Гц…5 кГц погрешность измерения ±(0,3 %+1 единица младшего разряда). В диапазоне высоких частот до 20 кГц при измерении в диапазоне от 0,1 предела измерения и выше погрешность намного возрастает, до 2,5 % от измеряемой величины, на частоте 50 кГц уже 10 %. С повышением частоты повышается погрешность измерения.
Входное сопротивление цифрового вольтметра порядка 11 МОм (не зависит от предела измерения, в отличие от аналоговых вольтметров), ёмкость — 100 пФ, падение напряжения при измерении тока не более 0,2 В. Питание портативных мультиметров обычно осуществляется от батареи напряжением 9В. Потребляемый ток не превышает 2 мА при измерении постоянных напряжений и токов, и 7 мА при измерении сопротивлений и переменных напряжений и токов. Мультиметр обычно работоспособен при разряде батареи до напряжения 7,5 В.
Количество разрядов не определяет точность прибора. Точность измерений зависит от точности АЦП, от точности, термо- и временной стабильности применённых радиоэлементов, от качества защиты от внешних наводок, от качества проведённой калибровки.
Типичные диапазоны измерений, например для распространённого мультиметра M832:

• постоянное напряжение: 0..200 мВ, 2 В, 20 В, 200 В, 1000 В
• переменное напряжение: 0..200 В, 750 В
• постоянный ток: 0..2 мА, 20 мА, 200 мА, 10 А (обычно через отдельный вход)
• переменный ток: нет
• сопротивления: 0..200 Ом, 2 кОм, 20 кОм, 200 кОм, 2 МОм.

Основные тонкости в выборе мультиметра

Помимо технических характеристик и функций мультиметра, есть ряд других важных моментов, на которые стоить обратить внимание. В первую очередь многие люди, думая, какой прибор лучше выбрать, руководствуются страной-производителем

Но в случае с мультиметром место изготовления особой роли не играет, так как микросхемы во всех аппаратах довольно качественные

В первую очередь многие люди, думая, какой прибор лучше выбрать, руководствуются страной-производителем. Но в случае с мультиметром место изготовления особой роли не играет, так как микросхемы во всех аппаратах довольно качественные.

А вот к качеству сборки устройства стоит приглядеться получше. Никакие детали не должны болтаться, части корпуса скреплены прочно и без больших зазоров. Исполнение корпуса может быть разным. В быту будет достаточно обычного пластикового варианта. Но если эксплуатация подразумевает постоянные контакты с чем-либо или даже удары, то для таких случаев существуют мультиметры в противоударном водонепроницаемом корпусе, не пропускающем воду, грязь и пыль.

Важной деталью является переключатель режимов на приборе. Нужно убедиться, что он хорошо закреплён и выполнен из качественного материала

В противном случае он со временем разболтается и работать с устройством дальше будет крайне проблематично.

Обращайте внимание на качество переключателя

Входы, расположенные на панели прибора, должны быть с пластиковой окантовкой по кругу и прикрывать то место, где выход контактирует со щупом. Это нужно для того, чтобы человек не мог прикоснуться к контакту. Соответственно, так обеспечивается элементарная безопасность.

Эргономика также должна быть на должном уровне, чтобы мультиметр удобно располагался в руке. Это позволит производить замеры точно, быстро и просто.

Стоит отметить и качество исполнения щупов. Штекеры должны плотно входить в специализированные места на приборе и не болтаться.

Высокое качество проводов — залог стабильной работы прибора. Во-первых, провода должны быть большого сечения для лучшей пропускной способности, а во-вторых, оплётка должна быть прочной, дабы избежать перетирания и разрывов.

Провода должны быть надёжными

Электроды щупов на концах должны быть острыми для проникновения в самые труднодоступные места измерений.

Если вы определились и знаете, какой прибор будете покупать, то попросите у продавца сертификат качества продукта. Его отсутствие может говорить о подпольной сборке прибора или его подделке, что не лучшим образом скажется на качестве мультиметра и точности получаемых с его помощью показателей.

Внешнее строение и функции

В последнее время специалисты и радиолюбители в основном пользуются электронными моделями мультиметров. Это не значит, что стрелочные совсем не используются. Они незаменимы когда из-за сильных помех электронные просто не работают. Но в большинстве случаев дело имеем именно с цифровыми моделями.

Есть разные модификации этих измерительных приборов с разной точностью измерений, разным функционалом. Есть автоматические мультиметры, в которых переключатель имеет всего несколько положений — им выбирают характер измерения (напряжение, сопротивление, сила тока) а пределы измерения прибор выбирает сам. Есть модели, которые могут быть связаны с компьютером. Данные измерений они передают сразу на компьютер, где их можно сохранить.

Автоматические мультиметры на шкале имеют только виды измерений

Но большинство домашних мастеров пользуются недорогими моделями среднего класса точности (с разрядностью 3,5, которая обеспечивает точность показаний в 1%). Это распространенные мультиметры dt 830, 831, 832, 833. 834 и т.д. Последняя цифра показывает «свежесть» модификации. Более поздние модели имеют более широкий функционал, но для домашнего применения эти новые возможности некритичны. Работа со всеми этими моделями мало чем отличается, так что будем говорить в общем о приемах и порядке действий.

Строение электронного мультиметра

Перед тем как пользоваться мультиметром, изучим его строение. Электронные модели имеют небольшой жидкокристаллический экран, на котором отображаются результаты измерений. Ниже экрана имеется переключатель диапазонов. Он вращается вокруг своей оси. Той частью, на которой нанесена красная точка или стрелка, он указывает на текущий тип и диапазон измерений. Вокруг переключателя нанесены метки, по которым выставляется тип измерений и их диапазон.

Общее устройство мультиметра

Ниже на корпусе имеются гнезда для подключения щупов. В зависимости от модели гнезд бывает два или три, щупов всегда два. Один положительный (красного цвета), второй отрицательный — черного. Черный щуп всегда подключается к разъему, подписанному «COM» или COMMON или который имеет обозначение как «земля». Красный — в одно из свободных гнезд. Если разъемов всегда два, проблем не возникает, если гнезд три, надо в инструкции прочесть, при каких измерениях в какое гнездо вставлять «плюсовой» щуп. В большинстве случаев красный щуп подключают в среднее гнездо. Так проводится большая часть измерений. Верхний разъем необходим, если измерять собрались ток до 10 А (если больше, то тоже в среднее гнездо).

Куда подключать щупы мультиметра

Есть модели тестеров, в которых гнезда расположены не справа, а внизу (например, мультиметр Ресанта DT 181 или Hama 00081700 EM393 на фото). Разницы при подключении в этом случае нет: черный на гнездо с надписью «COM», а красный по ситуации — при измерении токов до от 200 мА до 10 А — в крайнее правое гнездо, во всех других ситуациях — в среднее.

Гнезда для подключения щупов на мультиметрах могут располагаться снизу

Есть модели с четырьмя разъемами. В этом случае два гнезда для измерения тока — одно для микротоков (менее 200 мА), второе для силы тока от 200 мА до 10 А. Уяснив что и для чего имеется в приборе, можно начинать разбираться как пользоваться мультиметром.

Положение переключателя

Режим измерений зависит от того, в каком положении находится переключатель. На одном из его концов есть точка, она обычно подкрашена белым или красным цветом. Вот этот конец и указывает на текущий режим работы. В некоторых моделях переключатель сделан в виде усеченного конуса или имеет один край заостренный. Этот острый край тоже является указателем. Чтобы работать было проще, можно на этот указывающий край нанести яркую краску. Это может быть лак для ногтей или какая-то стойкая к истиранию краска.

Положение переключателя диапазонов измерений на мультиметре

Поворотом этого переключателя вы изменяете режим работы прибора. Если он стоит вертикально вверх, прибор выключен. Кроме этого есть следующие положения:

• V с волнистой чертой или ACV (справа от положения «выключено»)- режим измерения переменного напряжения;
• A с прямой чертой — измерение постоянного тока;
• A с волнистой чертой — определение переменного тока (этот режим есть не на всех мультиметрах, на представленных выше фото его нет);
• V с прямой чертой или надпись DCV (слева от положения выключено) — для измерения постоянного напряжения;
• Ω — измерение сопротивлений.

Также есть положения для определения коэффициента усиления транзисторов и определения полярности диодов. Могут быть и другие, но их назначение надо искать в инструкции к конкретному прибору.

Основные критерии выбора мультиметра

Сегодня выпускается множество моделей мультиметров, которые различаются качеством проводимых измерений, внешним видом, функциональностью, ценой. Однако по конструкции устройства подразделяют на две группы: аналоговые и цифровые. Существуют и комбинированные устройства, но они не пользуются спросом ни у рядовых пользователей, ни у профессионалов.

Аналоговый

Первые появившиеся на рынке приборы были аналоговые (стрелочные). Устройство состоит из микроамперметра, резисторов для измерения напряжения и шунтов для измерения тока. Результаты фиксирует стрелка на измерительной шкале.

Устройство аналогового типа имеет следующие достоинства:

• при проведении измерений не требуется отдельного источника электроэнергии;
• малая чувствительность к помехам, в том числе к пульсации сигнала;
• показывает изменение сигнала в реальном времени;
• измеряет напряженность переменного поля с высокой частотой;
• доступная стоимость прибора.

Аналоговые мультиметры не очень удобны в использовании, поэтому постепенно отходят на задний план. Однако профессионалы не спешат отказываться от этого типа измерительной техники. Дело в том, что здесь для более точной подстройки предусмотрен специальный резистор, с помощью которого опытный мастер добьется большей точности измерений, нежели при работе с цифровым прибором.

Цифровой

Цифровой мультиметр имеет светодиодный или ЖК экран, на котором в цифровом формате отображаются показатели. В этом главное отличие от устройства аналогового прибора. В новейших моделях предусмотрено возможность автоматического построения графика формы сигнала, что делает их похожими на простейший осциллограф.

Цифровой прибор для измерения характеристик электрической цепи имеет множество достоинств:

• не зависит от полярности, поэтому отпадает необходимость правильного подключения щупов, что значительно облегчает работу мастера;
• многофункциональность, так как помимо силы тока, напряжения и сопротивления цифровым прибором можно мерить температуру, частоту сигнала, индуктивность и другие величины;
• высокая чувствительность;
• независимость от вибраций и положения в пространстве, в отличие от аналогового прибора, стрелка которого чутко реагирует на наклон или тряску;
• простота использования.

Цифровые тестеры работают от батареек, о состоянии которых можно судить по специальной шкале на экране прибора. Когда зарядка приближается к нулю, раздается звуковой сигнал, оповещающий мастера о необходимости подзарядки.
