Обзор разновидностей светодиодных лент на 220 в без трансформатора

Технические характеристики светодиодных лент

Светодиодная лента обладает характеристиками, которые учитываются при выборе:

— Цветовая температура белого света (цвет света) делятся на тепло-белый «WW», нейтрально-белый «NW» , холодно-белый «CW». Разброс оттенков белого примерно в пределах от 2700 К до 6500 К (К= кельвин). Читайте внимательно данные на упаковке, так как у разных производителей цветовая температура разная. Помимо белого цвета представлены светодиодные ленты с красным, синим, зеленым, желтым или оранжевым светом. Универсальным решением для любителей цветных эффектов станут RGB-ленты, которые при смешивании красного, зеленого и синего цвета позволяют получить разнообразные оттенки.

Рекомендация: не пытайтесь применять RGB-ленту как источник качественного белого света. Вы его не получите. Оттенок будет с примесями какого-либо цвета. Если хотите нормальный белый свет, выбирайте белые светодиоды.

— Напряжение, от которого работаю светодиодные ленты 12 В или 24 В. Если говорить о светоотдаче, то как пример, лента LS 2835 60 led/m CW luna (60903) длиной 5 м имеет 20 светодиодов на метр, светоотдача одного светодиода около 12 люмен, значит получается 800 люмен на метр (4000 люмен на катушку).

— Потребляемые мощности небольшие 60–90 Вт на 5 м катушку. Так как лента применяется для декоративных целей, обозначения контуров, создания визуальных эффектов, а не для функционального освещения, то угол света светодиодов широкий (120°).

Основные светотехнические понятия мы описывали в статьях на данную тему.

Длина

Максимальная длина СДЛ составляет 5 м. Именно такими сегментами она и продается. Ленту можно сокращать путем разрезания в специально обозначенных местах, но удлинять ее свыше 5 м запрещается.

Если удлинить ленту, получится следующее:

  1. токопроводящие дорожки в первой ленте сильно греются, что приводит и к перегреву диодов. Дело в том, что диоды в ленте подключены параллельно, поэтому при ее удлинении общее сопротивление нагрузки не возрастает, как в случае с последовательным подключением ламп накаливания, а уменьшается. Соответственно, возрастает сила тока в проводниках первой ленты;
  2. при одностороннем подключении диоды на дальнем конце удлиненной ленты светят тускло.

Правильное подсоединение второй СДЛ — к выводам БП. Если подключается несколько лент, от блока прокладывается общий провод (шина) и от него организуются ответвления к каждой СДЛ.

Если мощный БП из-за своих габаритов не помещается в отведенном для него месте, например, освещение устанавливают за подшивным потолком, каждую ленту подключают через отдельный блок с меньшими размерами.

Что нужно подготовить для подключения светодиодной ленты своими руками?

  1. Начинайте с замера длины ленты, необходимой для подключения.
  2. Для светодиодной ленты ОБЯЗАТЕЛЬНО подберите блок питания. Если нет точных технических данных, то нужно пригласить специалиста.
  3. Подключаете ленту к блоку питания.

Подключение монохромной платы

  • Светодиодная лента работает от постоянного тока, поэтому плату подсоединяем по полярным условиям: минус на минус, плюс на плюс.
  • Монохромна плата всегда имеет провода. Они должны быть с маркировкой «плюс» и «минус».
  • Блок питания также оснащен гнездами с пометками вида: «+V» и «-V».

Подключение цветной ленты в сеть с напряжением в 220 В

Цветную светодиодную ленту чаще называют RGB. Монтаж производится аналогично с одноцветной. Однако для лучшего применения необходим контроллер яркости и изменения цветов. Его именуют RGB контроллер. На данный момент созданы десятки видов таких устройств.

По классификации, бывают двух видов:

  1. Настенные. Встраиваемые вместе с лентой и блоком.
  2. Дистанционные. Гораздо удобнее и функциональнее.

Все цветные ленты имеют длину более пяти метров. Если стандартным образом произвести подключение к 220В, то яркость будет не стабильная из-за разницы в силе тока. Как же поступают в таком случае? Устанавливают усилитель контроллера. Это устройства будет являться дополнительным оборудованием.

Главная его функция — передача одинакового сигнала по всей длине ленты. Выражаясь бытовым языком, усилитель «уравняет» цвет и яркость.

Побочная функция — предотвращение перегревания ленты.

Подключение длинной светодиодной ленты

Имея опыт работы с нестандартными лентами LED, мастера приходят к выводу, что любое такое соединения нельзя монтировать последовательно. Только параллельное соединение обеспечит правильную работу ленты.

Стоит учесть, что для такого монтажа мощность блока должна быть не менее суммарной мощности всех лент, а в идеале запас в 15-25 процентов. Запас мощности сохранит светодиодную ленту от перепадов напряжения.

Подключение RGB ленты

Подключение многоцветной ленты, в отличие от одноцветной, является усложненной процедурой. Вместо стандартных двух проводов в RGB используется четыре: один кабель является общим, а остальные три — задающие цветовую гамму. Но также в цепь обязательно включается контроллер или трехклавишный выключатель. Рассмотрим схему подключения трехклавишного устройства.

Подключение ленты с трехклавишным выключателем

Выбором клавиши выключателя задается цвет освещения. Схема подключения с контроллером более распространенная, т. к. цветовая гамма имеет больше оттенков.

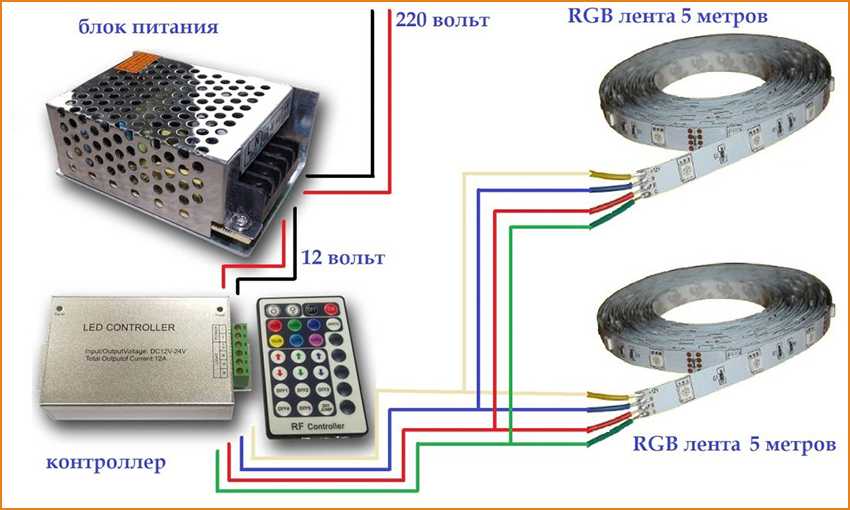

Схема включения ленты на базе контроллера

Особенности подключения

Для удобства присоединения проводов на диодной ленте имеются контакты в местах реза (часто называются «контактные пятаки»). Места реза обозначены, делить ленту в других местах нельзя – это приведет к выходу из строя группы диодов.

Если случайно или по незнанию лента разрезана не в указанном месте, необходимо удалить нерабочий участок, обрезая до заданной линии.

Для замыкания контактов используется пайка (наиболее распространенный и дешевый способ) или LED-коннекторы. В первом случае контакты замыкаются способом термического соединения выходов диодной ленты и подключенного провода, во втором -используется механический способ.

При использовании коннектора достаточно захлопнуть крышку, контакты замкнутся. Однако этот способ не дает такого надежного соединения, как пайка.

Подробно процесс соединения контактов светодиодной ленты с проводами показан на видео.

Основные этапы работы:

  • освободить контактные пятаки на конце ленты (иногда к ним уже подпаяны провода, длины которых не хватает для нормального подключения или соединение которых с лентой нарушено);
  • нанести припой на контактные площадки;
  • подготовить провода для пайки – зачистить концы на 7…8 мм, залудить их и обрезать до длины 3 мм;
  • соединить подготовленные провода с контактными площадками. Необходимо проверить, нет соединяются ли капли припоя на разных площадках (лучше мультиметром);
  • установить термоусадочную трубку на спаянные контакты и нагреть ее строительным феном (спичками, зажигалкой) до плотного облегания места пайки.

Важно: при подключении светодиодной ленты к блоку питания важно использовать провода с разным цветом оплетки, особенно это значимо для работы с RGB-лентами. Это позволит в дальнейшем обойтись без прозвона проводов

Для лент с двумя контактами рекомендуют использовать красный провод для плюса, черный – для минуса. Для четырех контактов можно подобрать провода по цвету контакта (желтый, красный, синий) и сиреневый или коричневый для общего питания.

При необходимости соединения двух участков лент можно воспользоваться двусторонним коннектором или спать фрагменты. Спаивать их можно непосредственно или с помощью проводов. При использовании проводов технология не отличается от описанной выше. Если же необходимо срастить ленты непосредственно, выполняют такую последовательность действий:

  1. освобождают нижнюю сторону одного фрагмента ленты от защитной пленки (со стороны клеящего слоя) и покрывают контакты слоем припоя;
  2. наносят припой на контактные площадки с лицевой стороны второго участка ленты;
  3. стыкую площадки и пропаивают их до получения плотного соединения.

Важно: выбор способа сращивания ленты – напрямую или с помощью провода – зависит от положения сращенного участка на поверхности. Чтобы без проблем изогнуть фрагмент, лучше создать гибкую перемычку из провода (саму ленту изгибать под углом 90 градусов нельзя)

Для размещения на плоскости удобно спаивать концы фрагментов.

Соединение

Cхема светодиодной лампы на 220 В

На всех низковольтных лентах и с питанием 220В промаркированы места, где можно обрезать и делать соединения. Нельзя пытаться соединения делать пайкой. Самый правильный способ использовать для этих целей коннектор – пластиковую коробочку, куда вкладывается зачищенная лента с контактами. Благодаря нему обеспечивается надежный электрический контакт, прочное и изолированное соединение.


Использование коннектора для соединений

Под все стандарты лент выпускаются коннекторы соответствующего размера, например, z10/2 обеспечивает соединение лент шириной 10 мм. Число 2 обозначает двухстороннюю группу контактов, фиксирующих соединение участков цепи с двух сторон без болтового соединения или пайки.

Перед тем, как концы ленты вставить в коннектор, контактные дорожки надо зачистить от лакированного покрытия. Для этих целей удобно использовать мелкий надфиль, мелко-абразивную наждачную бумагу или простой монтажный ножик.

Вставляя ленту, убедитесь, что полярности совпадают, на коннекторе «+» красный, дорожки ленты имеют знак «–», плюсовая дорожка определяется по обозначению «12». Лента вставляется под специальные пазы, после чего крышку можно защелкивать.

Второй отрезок ленты вставляется точно так же, но с другой стороны. Подключите ленту к блоку питания напряжением 220/12В или 220/24В и проверьте работоспособность. Соединение можно осуществлять с помощью одностороннего коннектора: на одной стороне вставляется лента, с другой стороны – провода к источнику питания. Это очень удобная технология.

Светодиодная лента 220В – что это такое и как ее подключить

Обычная светодиодная лента имеет стандартную длину 5 метров. Как правило, она разделена на 5-сантиметровые отрезки. Разрезать ленту можно исключительно по данным линиям, которые в некоторых случаях даже выполнены в виде перфорации. Каждый такой 5-сантиметровый блок содержит несколько излучающих кристаллов, соединенных последовательно – это сводит напряжение для каждого кристалла до требуемого значения.

В зависимости от того, на какое напряжение рассчитана вся лента, на каждом 5-сантиметровом участке находится определенное количество светодиодов, кратное трем:

  • если лента рассчитана на 12 вольт, то на одном отрезном участке расположено 3 кристалла;
  • если на 24 вольта, то кристаллов уже 6;
  • если на 110 вольт, то излучателей уже 30, а отрезной участок имеет длину не 5, а уже 50 см;
  • а если светодиодная лента рассчитана на 220В, подключение которой будет подробно разобрано далее, то светодиодных кристаллов на полуметровом отрезном участке будет уже целых 60.

В лентах, рассчитанных на подключение к сети 220 вольт напрямую, каждый SMD-кристалл потребляет 3,5 Вольта: это диоды SMD 5630; 3528; 5050; 2835; 3014. На отрезном блоке сосредоточено 60 соединенных последовательно диодов, то есть, общее потребляемое напряжение в теории должно составлять 210 В.

Однако сеть дает 220 В, а иногда даже 230 В, и особенностью 220-вольтовых лент с особо яркими излучателями SMD 5630 является то, что диоды в них работают с небольшим перенапряжением – на каждый кристалл приходится максимум 3,83 Вольта.

У led-лент с 60 кристаллами на 0,5 метра диоды располагаются в 2 ряда. При этом если посчитать, то получается, что на стандартном 5-сантиметровом участке располагается 6 кристаллов с крайне высокой светимостью. Кроме того, такая светодиодная лента на 220В без блока питания используется для оформления объектов, располагающихся вне ограждающих конструкций – под открытым небом.

Ленты с диодами SMD 5630 имеют следующие уникальные характеристики энергопотребления:

  • Потребляемая мощность составляет 10 Вт/п.м. длины ленты.
  • Светоизлучающие диодные кристаллы имеют крайне высокий КПД – более 83% потребляемой ими энергии превращается в полезный свет, однако, оставшиеся 17% неизбежно переходят в тепло. В результате лента изрядно нагревается. Чтобы не допустить оплавления такой ленты, для ее изготовления в качестве основы задействуется толстая фольга, покрываемая термостойким полимером с обеих сторон. Металл не только обеспечивает прочность всей ленты в целом, но и эффективно рассеивает тепло по всей своей длине.

Как же подключить светодиодную ленту на 220 Вольт? Казалось бы, подключение диодной ленты к 220 В можно осуществлять по-простому, то есть, напрямую. Но диоды устроены так, что они пропускают ток в одну сторону и не пропускают в другую. Поэтому если подключение светодиодной ленты к сети 220 В осуществить без предварительно вставленного в цепь выпрямителя, то все кристаллы на ленте будут мигать с частотой 50 раз в секунду.

Такая, и даже в 2 раза большая частота (то есть, 100 Гц), согласно СанПИН, не является допустимой, особенно в жилых помещениях. Для человеческого глаза такой свет будет восприниматься, как мерцающая рябь, от чего будут быстро уставать глаза.

Перед тем как подключить диодную ленту к 220 В переменного тока, следует вставить в цепь выпрямитель. Это устройство содержит несколько конденсаторов, которые накапливают в себе заряд, когда ток идет в одном условном направлении и выдают этот заряд в цепь, когда направление движения тока меняется. Таким образом, выпрямитель делает из переменного тока постоянный без какого-либо понижения напряжения.

Однако и на этом еще не все. Работа выпрямителя «груба». Его главная функция – это обеспечить, чтобы электроны следовали в одном направлении. Поэтому схема подключения светодиодной ленты к 220 В, помимо выпрямителя, должна включать в себя еще и контроллер. Этот прибор – аналог выпрямителя, только в его задачу входит стабилизация, сглаживание любых, даже очень слабых, колебаний разности потенциалов. Современные выпрямители, как правило, содержат внутри себя блок контроллера, что позволяет им выдавать ровный ток и даже сглаживать колебания в сети.

Если речь идет о светодиодной ленте 220В RGB, которая является цветной, то ее монтаж должен производиться через такой же RGB-контроллер.

Правила подключения

Чтобы не испортить дюралайт и обеспечить исправно работающую подсветку необходимо соблюдать ряд правил.

  1. Сделайте все необходимые замеры заранее. Чаще всего длина ленты составляет 5 м, ее можно разрезать в специально обозначенных местах или удлинить, соединив несколько отрезков.
  2. Соблюдайте полярность, т. к. вы имеете дело с полупроводниковым устройством. В случае неправильного подсоединения светодиоды не загорятся, тогда нужно поменять подключение питающих проводов.
  3. Производите все манипуляции по установке на отключенном устройстве и проверяйте соединения перед включением в сеть.
  4. Монтируйте ленту на специальный профиль из алюминия или пластика, он выполнит роль теплоотвода и снизит риск быстрого перегорания.
  5. Выбирайте блок питания с запасом мощности минимум 30% для всей электрической цепи. Это нужно для того, чтобы БП не работал на своем пределе, тогда срок эксплуатации прибора будет дольше.
  6. Подключайте LED-ленту параллельно отрезками не более 5 м каждый. При последовательном соединении нагрузка будет больше допустимой, устройство не будет работать исправно, также проявится неравномерность свечения диодов.

Светодиодную ленту следует монтировать на алюминиевый профиль, который выполняет роль теплоотвода.

Почему моргает светодиодная лента?

С такой неисправностью сталкиваются многие. Нередко бывает так, что через какое-то время после установки светодиодная лента на кухне или любой другой комнате начинает мерцать, частично тускнеет или просто горит не в полную силу. Одна из причин связана с неправильно подобранным блоком питания. Возможно, ему просто не хватает мощности и в результате падает напряжение. Бывает и так, что заявленная производителем мощность не соответствует действительной, поэтому лучше покупать продукт у зарекомендовавших себя марок.

Кроме того, не стоит соединять между собой отрезки лент разных брендов. Они могут не сочетаться между собой, что будет проявляться морганием или полным отсутствием отдельных цветов. Подключение лент от разных блоков питания тоже может вызывать появление подобной неисправности. Еще одна причина связана с подключением блока питания к комнатному выключателю с подсветкой.

Виды лент

Помимо цвета свечения, ленты могут различаться по нескольким основным факторам. Светодиоды бывают разных размеров. Сегодня чаще всего выпускают устройства с габаритами 35 х 28 и 50 х 50 мм. Размер указывают в маркировке изделия (3528 или 5050). В первом случае диод имеет меньшую площадь, поэтому яркость его свечения меньше, и наоборот.

Значение имеет частота, с которой LED-элементы размещают на 1 м ленты. Если их количество находится в пределах 30-120 штук, устройство работает от напряжения 12В. Это может быть зональная или общая подсветка, которую предоставляет светодиодная лента (220В). Подключение на кухню, в гостиную, спальню и другие комнаты можно сделать такими устройствами. Для приборов на 24В плотность LED-элементов достигает 240 штук. Выбор ленты зависит от назначения устройства. Одноцветные разновидности чаще всего работают от напряжения 12В, а RGB-устройства – от 24В. Это связано с плотностью диодов на метре ленты.

Основная ошибка

Стоит отметить распространённую ошибку, допускаемую при сращивании двух отрезков – многие выполняют их последовательное подключение. Считается, что достаточно соединить прямым способом два конца ленты и получить требуемую длину. Данная коммутация неправильная, поскольку подключать ленты требуется параллельно.

На практике, эта ошибка ведёт к повышению сопротивления в контуре: к концу цепочки светодиоды будут светить очень тускло или вообще не работать. При этом на начальные отрезки ленты будет поступать избыточное напряжение, что приведёт к быстрому выходу из строя осветительных элементов.

Также повышенное напряжение чревато повышенной температурой светодиодной ленты, что тоже не является плюсом. Практическим путём доказано, что неправильное соединение двух отрезков ленты приводит к их быстрому износу и в разы сокращает срок эксплуатации.

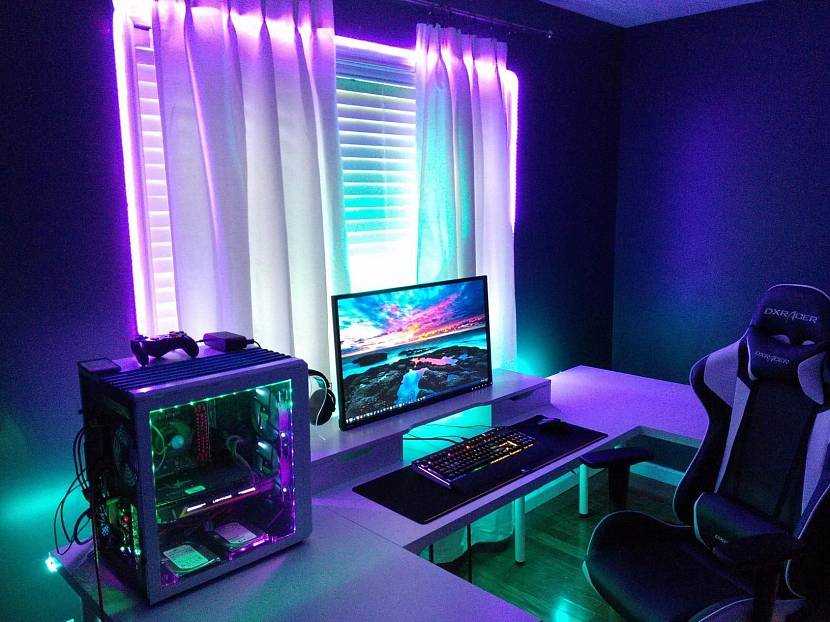

Подсветка зоны ПКИсточник pinimg.com

Схемы подключения светодиодных лент к сети 220 В

Схема включения в 220 В

Если полоса изготовлена из светодиодов SMD 5630, ее потребляемая мощность превышает 10 Вт на метр длины. Монтаж такой ленты осуществляется на металлическое основание для эффективного теплоотведения. Мерцание света, негативно влияющее на самочувствие человека, можно полностью устранить, если подключить в осветительную сеть конденсатор.

Последовательное соединение RGB между собой до 5м

Подключение цветной светодиодной ленты 220 В RGB осуществляется через контроллер RGB, управляющий яркостью и светом ленты. Согласно стандартной схеме, контроллер подключается к низковольтному выходу блока питания. Затем к соответствующим клеммам контроллера подключается светодиодная лента. Из четырех проводов три предназначены для управления цветом, а четвертый необходим для подачи питания. Ограничения по длине RGB ленты – не более 5 м на каждом отрезке. Возможно параллельное подключение к мощному блоку питания сразу двух отрезков по 5 м.

Использование RGB усилителя для очень длинных светодиодных лент

Светодиодная лента высокой мощности подключается с использованием AC/DC-преобразователей. Этот способ не только очень прост, но и экономичен по затратам, а также – очень удобен в эксплуатации.

Общая схема подключения выглядит следующим образом:

  1. От ленты отрезаются фрагменты, кратные 50 или 100 см.
  2. На срезанный край наносится слой герметика и надевается силиконовый коннектор, который также крепится на герметик.
  3. Подключается провод от выпрямителя.
  4. Освещение проверяется на предмет работоспособности и герметичности защитного слоя.

Особого внимания и тщательного выполнения монтажных работ требуют следующие варианты подключения:

Длина ленты больше 5 м

Последовательное соединение и удлинение

Последовательное подключение отрезков в данной ситуации исключено. По мере удаления от источника питания напряжение будет падать, и последние отрезки получат меньше питания, что в результате даст более слабый свет. Если же увеличить напряжение, нагрузка на ленту возрастет и срок ее службы резко сократится.

Рекомендуется параллельное соединение отрезков с помощью проводов сечением не менее 1 мм. Также потребуется один мощный блок питания или несколько моделей БП меньшей мощности, питающие провода которых соединены параллельно.

В сеть необходимо подключить диммер

Устройство регулирования яркости света подключают в сеть между блоком питания и светодиодной лентой, правильно размещая входные и выходные контакты: первые – к сети питания, вторые – к источнику света. Если требуется подсоединить к диммеру сразу несколько отрезков, суммарная мощность которых выше мощности регулятора, рекомендуется использовать усилитель сигнала.

Особенности светодиодных изделий

Из-за высокого напряжения, ленты 220В могут обладать последовательным подсоединением в длину до 100 м. Поэтому они реализуются в катушках по 50, 100 метров. Это позволяет охватывать большой периметр освещения от одного соединения с сетью 220 Вольт.
Определяется мощность (Вт/м), уровень влагозащиты и цветовая температура.
Стоимость светодиодных лент 220В меньше аналогов, где напряжение составляет 12 и 24 вольта. Они являются долговечными и экономными источниками света. Подсветка подсоединяется к простой розетке, обеспечивая уровень света, соответствующий лампам накаливания. При правильном подключении и установке, ленты будут работать до 50 тысяч часов интенсивного пользования. Снижение стоимости изделий обусловлено отсутствием дорогого блока питания.
Кратность резки светодиодных лент составляет 1 метр, что не всегда позволяет отмерить необходимую длину. С учетом нестабильного напряжения в сети, где могут происходить пульсации или перепады напряжения, быстро ломаются светодиоды у дешевых низкокачественных лент.
Другим недостатком изделий является тяжесть герметичной силиконовой трубки, в которой располагается лента, из-за чего ее нужно крепить в 4 точках на погонный метр. Это устраняет провисание ленты или ее неровное прилегание. Ленты не пригодны к ремонту, так как при замене чипа нарушается герметичный слой. У некоторых моделей отсутствует клеящий слой. Продукция китайских изготовителей отличается плохим качеством. Из-за вредного мерцания и опасного напряжения высоковольтные ленты имеют ограниченную сферу использования. Например: уличное освещение, реклама. Если светодиодную ленту установлена постоянно на улице то примерно через 5 – 6 лет начинает разрушатся силиконовая оболочка.

Учитывая все достоинства и недостатки лент, их желательно применять в уличной подсветке фасадов разных зданий. Для получения светодинамических эффектов по смене оттенков, нужно покупать ленту RGB 220 Вольт.

Достоинства и недостатки ленты 220 В

Светодиодные ленты с прямым
питанием от 220 В имеют важные преимущества:

  • не требуют использования блока питания;
  • способны обеспечивать световое оформление
    участков большой длины;
  • относительно недороги и доступны;
  • демонстрируют хорошую работу в условиях улицы,
    особенно при низких температурах воздуха.

Говоря о
достоинствах LED лент на 220 В, следует упомянуть и о недостатках. Их немало:

большая протяженность ленты не только важное
достоинство, но иногда серьезный недостаток. Подсветить небольшой отрезок таким
устройством не удастся;
ленты, предназначенные для питания от 220 В, не
имеют липкого слоя, что несколько усложняет монтаж;
простота подключения имеет оборотную
сторону — отсутствие гальванической развязки ленты, которая становится
опасной и требует надежной изоляции всех соединений

Кроме того, для исключения
опасности поражения электротоком необходима защита не ниже IP67;
нагрев светодиодов достаточно велик, а
возможности теплоотведения у них практически нет. Обычно такие ленты хорошо
защищены от внешних воздействий, но, с увеличением надежности защиты резко
уменьшается возможность охлаждения. Это является причиной использования
преимущественно в уличных условиях;
выпрямитель, имеющийся в стандартном проводе
питания, не имеет сглаживающего конденсатора. Это делается из соображений
компактности, но в результате светодиоды при включении начинают мерцать с
частотой 100 раз в секунду (100 Гц). это не заметно невооруженным глазом, но
человеческий мозг способен воспринимать мерцание такой частоты. Оно оказывает
отрицательное воздействие, по санитарным нормам от него следует избавляться;
подобные светильники недороги, что означает использование
материалов низкого качества. Силикон, которым покрыта лента для защиты от
влаги, издает заметный запах, который усиливается при нагреве. Это является еще
одной причиной преимущественного использования на улице.

Количество недостатков превосходит достоинства, но это не настолько страшно, как может показаться. Назначение светодиодных лент на 220 В — подсветка наружных конструкций значительной протяженности. Некоторые из минусов ленты таким образом попросту нивелируются — например, нагрев или запах силиконового покрытия. Мерцание также мало влияет на органы восприятия людей, поскольку подобную подсветку никто не рассматривает подолгу.

Заметным недостатком можно считать невозможность прямого подключения RGB светильников. Каждый из них фактически представляет собой три ленты, нуждающиеся в обособленном питании. Световые эффекты, демонстрируемые разноцветными конструкциями, управляются контроллером, который параллельно является блоком питания.

Обойтись без него нельзя — будет гореть либо только один цвет, либо сразу все три. Кроме того, размер RGB лент не превышает 5 м, что для уличных инсталляций слишком мало.

Как сделать подсветку из светодиодной ленты своими руками

Чтобы произвести самостоятельный монтаж подсветки, потребуются следующие инструменты: рулетка, паяльник, ножницы, саморезы, провода. Перед тем как установить светодиодную ленту, необходимо сделать замер длины поверхности, чтобы правильно рассчитать необходимое количество ленты и расходных материалов.

Крепление разрезанных отрезков ленты друг к другу можно произвести двумя способами: с помощью пайки концов ленты или посредством соединительных коннекторов. Если монтируемый отрезок подсветки длинный, рекомендуется использовать схему параллельного питания: когда от преобразователя идет кабель, к которому подсоединяется лента. В этом случае интенсивность свечения будет одинаковой по всей длине подсветки.

Параллельное подключения светодиодной ленты SMD 5050/5054 к блоку питания до 10 метров

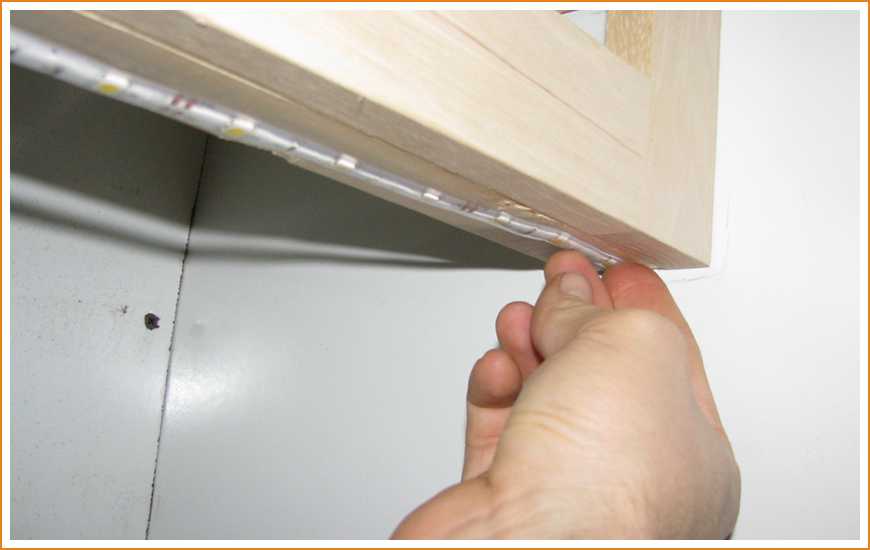

Монтаж начинают с крепления своими руками профиля для светодиодной ленты. Для этого в его основании предварительно сверлят отверстия, через которые профиль фиксируют к поверхности с помощью саморезов. Затем, к боковой или нижней поверхности профиля крепится лента (стороной, на которую нанесена клейкая основа). Провода и блок питания скрывают в нишах или элементах интерьера, а индикатор (ИК) оставляют видимым.

Существуют различные варианты изготовления светильников из светодиодной ленты своими руками. Самый простой способ – смастерить горизонтальную модель для подсветки в кухне зоны столешницы, где обычно нарезаются продукты. Для изготовления потребуется алюминиевый уголок с проделанными отверстиями и отрезок ленты соответствующей длины. Если для подсветки профиль не используется, перед тем как установить светодиодную ленту на кухне, поверхность тщательно обезжиривают.

Зная принцип работы светодиодной ленты, и используя ее гибкость, можно конструировать светильники различных форм на любой поверхности. Они усилят световую гамму освещения и придадут особый эффект дизайну всего помещения или отдельных элементов. Кроме того, от изделий, созданных своими руками, всегда веет теплом и уютом.

Способы подключения светодиодной ленты к источнику питания

Светодиодная лента обычно поставляется намотанной на катушки отрезками длиной пять метров с припаянными на внешнем конце короткими проводами, как на фотографии.

Для защиты места пайки контактных площадок светодиодной ленты от внешних воздействий и из эстетических соображений их обычно сверху закрывают отрезком термоусаживающейся трубкой.

Подключение питания с помощью LED коннектора

При подготовке светодиодной ленты к установке, отрезок ленты длиной пять метров приходится разрезать на более короткие отрезки, исходя из размеров поверхностей или предметов, на которые лента будет устанавливаться. Поэтому возникает необходимость самостоятельного присоединения проводников к контактным площадкам.

Самым простым и быстрым способом присоединения проводов к контактным площадкам светодиодной ленты для ее питания является механический способ, с помощью специального LED коннектора, один из разновидностей которых Вы видите на фотографии. Достаточно приложить ленту контактными площадками к контактам коннектора и защелкнуть крышку. Но этот способ очень дорогой, так как цена одного коннектора сравнима со стоимостью полметра самой ленты и менее надежный, чем подключение с помощью пайки припоем. Не каждый домашний мастер захочет нести такие расходы, особенно если система освещения состоит не из одного отрезка светодиодной ленты, а множества.

Подключение питания способом пайки припоем

При самостоятельной подготовке к монтажу светодиодной системы освещения или подсветки дешевле и надежнее выполнить подключение проводов к светодиодной ленте методом пайки. При кажущейся на первый взгляд сложности, припайка проводов к контактам светодиодной ленты не сложней, чем любая другая пайка. Главное соблюдать технологию и паять паяльником с нагретым до требуемой температуры узким концом жала шириной около 2 мм. Искусству пайки паяльником на сайте посвящен ряд статей.

Отрезанный конец светодиодной ленты обычно приобретает вид, какой Вы видите на фотографии. Количество контактных площадок зависит от вида ленты. Например, RGB лента на фото имеет четыре контактных площадки и к каждой из них необходимо припаять отдельный проводник.

Для получения качественной пайки в обязательном порядке нужно подготовить спаиваемые поверхности, покрыв их слоем припоя. Посмотрев видеоролик, Вы убедитесь, что лудить контактные площадки светодиодной ленты не сложная работа.

Контактные площадки светодиодной ленты не являются исключением и прежде, чем припаять к ним провода, их тоже необходимо залудить, как показано на фотографии.

Далее необходимо залудить концы проводов. Для этого необходимо предварительно нарезать их на куски нужной длины и снять с концов изоляцию. Цвет изоляции проводов значения не имеет, просто, когда используют провода с разным цветом изоляции, то не нужно будет в дальнейшем заниматься их прозвонкой мультиметром. Снять изоляцию на пару миллиметров и залудить провода сложно. Поэтому изоляция снимается на 8-10 мм,а после залуживания концов проводов, они подрезаются бокорезами до длины трех миллиметров.

Теперь осталось приложить залуженные концы проводов к контактным площадкам и по очереди касанием каждой площадки жалом паяльника с каплей припоя в течение пару секунд получить пайку, как на фотографии. После пайки нужно внимательно осмотреть, не соприкоснулись ли капли припоя соседних площадок. Для уверенности в отсутствии короткого замыкания между соседними площадками желательно воспользоваться мультиметром.

Напряжение на контактах светодиодной ленты не превышает 24 В, поэтому место пайки можно не изолировать. Но, все же, лучше обернуть его пару витками изоляционной ленты или надеть термоусадочную трубку с последующим прогревом строительным феном.

Схема подключения светодиодной ленты через блок питания

Чтобы 12 вольтовая светодиодная лента стабильно работала на протяжении долгих лет, её необходимо подключать от импульсного блока питания с напряжением на выходе 12 В. Это самый правильный вариант – импульсные источник питания имеют малый вес и компактные размеры, высокий КПД и коэффициент стабилизации, а также безопасны в эксплуатации. К недостаткам можно причислить генерацию импульсных помех, отдаваемых обратно в сеть и сложность схемы, для ремонта которой нужны специальные навыки.

До 5 метров

Очень часто рядовых пользователей интересует вопрос о том, как подключить светодиодную ленту длиной до 5 метров? Тут все очень просто. Достаточно воспользоваться приведенной ниже схемой.

  • с помощью коннектора или путём пайки к одному из концов ленты подключают 2 питающих провода сечением 1-1,5 мм2;
  • свободные концы этих проводов зажимают в соответствующих клеммах блока питания (+V, -V), соблюдая полярность;
  • к клеммам L и N (220V AC) подключают сетевой провод.

Аналогичным образом выполняют параллельное подключение нескольких отрезков к одному блоку питания. Главное, чтобы мощность БП была больше суммарной мощности подключаемой светодиодной ленты минимум на 30%.

Чтобы яркость светодиодов была равномерной по всей длине LED-ленты, к отрезкам длиною больше 4 метров рекомендуется подводить провода с обоих концов. Это связано с падением напряжения на токоведущих печатных проводниках (дорожках), в результате чего к самым дальним светодиодам поступает напряжение меньше 12 В и их яркость падает. Плюс этого способа – равномерное свечение, а минус – затраты на дополнительные провода.

Свыше 5 метров

То, что длина светодиодной ленты в бобине ограничена 5 метрами – это не случайность, а вынужденная технологическая мера. Дело в том, что токопроводящие дорожки, приклеенные вдоль ленты, очень тонкие, узкие, и рассчитаны на подключение определённого количества светодиодов. Именно по этой причине нельзя подключать последовательно 2 отрезка общей длиной более 5 метров.

Подключение RGB или RGBW LED-лент

Правила и особенности подключения, о которых было сказано выше, необходимо соблюдать и при монтаже мультицветных аналогов. Однако функциональные схемы с RGB и RGBW лентами будут выглядеть немного сложнее из-за появления контроллера и дополнительных проводов. RGB/RGBW контроллер значительно расширяет возможности осветительной системы за счёт диммирования отдельных цветов, создания световых эффектов и управления с пульта дистанционного управления (ПДУ). RGB/RGBW контроллер предназначен для подключения мультицветных лент с отдельно расположенными белыми светодиодами, что позволяет использовать такую систему не только, как дополнительный, но и как основной источник света в помещении.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
