Как сделать откатные ворота своими руками: чертежи, схемы, пошаговая инструкция

Основные типы автоматических ворот

Чтобы понимать объем работы, рассмотрим основные типы автоматических ворот

Распашные створки

Это настоящая классика: створчатые конструкции существуют с тех пор, как люди научились делать заборы и крепостные стены. Автоматические распашные ворота своими руками обычно делаются на основе уже существующей ограды с въездом. Вы пользуетесь створками уже давно, и в какой-то момент захотелось установить дистанционное управление.

Монтажная схема выглядит следующим образом:

С внутренней стороны, между створками и опорными столбами, устанавливаются актуаторы: по одному на каждую половинку ворот. В зависимости от пульта ДУ, устанавливается антенна или приемник инфракрасного сигнала. Во втором случае — обеспечивается прямая видимость для сигнала. На видном месте обязательно должна быть сигнальная лампа, которая загорается при начале работы механизма. При изготовлении распашных ворот своими руками, многие забывают об этом обязательном элементе безопасности.

Еще один элемент, который часто игнорируется — фотодатчики. Если траекторию движения створок пересекает какой-нибудь объект (автомобиль, животное, человек), ворота не должны работать в режиме закрытия. Вместе с датчиками, автоматика для ворот своими руками должна обеспечивать прекращение подачи напряжения на двигатель, когда створки достигают крайних положений: открыто/закрыто.

Если привод можно активировать мышечной силой рук (без подачи питающего напряжения), для безопасности следует установить замок, или другое запирающее устройство, которое можно задействовать в случае, если подворье остается без присмотра на длительный срок.

Откатные системы

Фактически, это часть стены (забора), которая перемещается в сторону с помощью опорного роликового механизма. Эта конструкция изначально предназначена для механизированного привода, ручные ворота слишком тяжелые. Автоматика для откатных ворот своими руками проще в изготовлении, но для реализации проекта потребуется большое количество материалов.

Ворота откатные должны устанавливаться на мощный фундамент. Вне зависимости от материала (металл, дерево, пластик), полотно имеет большой вес. Мягкий грунт под опорными роликами рано или поздно просядет, и механизм открывания может заклинить от перекоса.

На откатные ворота, сделанные своими руками, можно подобрать актуатор из различных промышленных и бытовых комплектующих. Есть возможность сэкономить на покупке дорогостоящих приводов. Не требуется создание зон повышенной опасности: свободное пространство для перемещения полотна не нежно. Тем не менее, механизм управления для откатных ворот своими руками, требует установки фотодатчиков. При появлении объекта в плоскости ворот, движение должно блокироваться: так же точно, как и в распашных воротах.

Подъемные механизмы секционного типа

Подобные системы чаще всего реализуются в гараже. По сути — это обычные ролеты, только секции выполнены из более прочного материала. Подъемные ворота движутся по направляющим, и по мере открывания размещаются вдоль потолка.

Привод для секционных ворот своими руками сделать проще, чем само полотно. Этот элемент должен быть идеально подогнан к направляющим. Кроме того, малейший перекос шарнирных соединений может заблокировать всю конструкцию. Учитывая тот факт, что многие (не все!) домашние мастера заказывают полотно (вне зависимости от конструкции) у профессионалов, изготовить подъемные ворота для гаража своими руками несложно. В этом случае вам придется сделать только актуатор.

Особое внимание следует уделять различным датчикам. Если при заезде (заходе) в гараж, ролеты неожиданно опустятся, ущерб для автомобиля будет весомым

Не говоря о возможном травматизме для пешехода, на которого буквально упадет тяжелая конструкция.

Главная проблема подъемных ворот, изготовленных своими руками — это мощность привода. Для горизонтального перемещения распашных или откатных ворот, требуется относительно небольшое усилие. А для подъема тяжелой секционной конструкции, мощность двигателя должна быть в разы больше.

Преимущества консольных ворот откатного типа

Если вы все еще сомневаетесь в правильности
своего решения, проанализируйте еще несколько аспектов:

Отсутствие открывающихся полотен экономит полезное
пространство участка и не повредит транспортное средство при открытии ворот.
Отсутствие ограничений по высоте.
Отсутствие блокировки ворот в случае обильных
снегопадов, ввиду того, что полотна находятся на расстоянии 10 см от
поверхности земли.
Простая система открывания, позволяющая ребенку
привести в движение полотна.
Продуманная система крепления и движения
полотен, с защитой от неблагоприятных погодных условий.
Устойчивость к высоким порывам ветра, благодаря
четко спланированной системе крепления полотен.
Возможность оборудования систему откатных ворот
электроприводом.

Несмотря на все плюсы, не стоит забывать и о
минусах. И хотя их немного, но сбрасывать со счетов их не стоит.

Консольная конструкция достаточно сложная в
исполнении.
Установка консольной системы требовательна к
свободной площади забора. Обычно, конструкция занимает расстояние, в полтора
раза больше ширины проема.

Этапы монтажа конструкции

Сделать функциональные конструкции помогут чертежи, фото и видео откатных ворот. Своими руками можно сделать любую выбранную модель. Для этого потребуется подготовить специальные инструменты и материалы.

Перед монтажными работами тщательно вымеряются все размеры

Необходимый набор инструментов

Для установки откатных конструкций необходимо подготовить следующие специализированные инструменты:

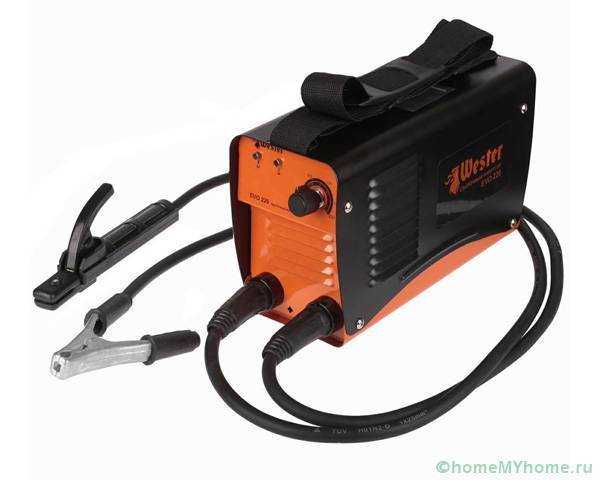

Для использования сварочного агрегата необходимы профессиональные навыки

Воздушный компрессор помогает очень быстро произвести покраску

Также потребуется дрель, пассатижи и рулетка.

Устройство фундамента

Как возвести фундамент можно посмотреть на видео. Откатные ворота своими руками следует начинать с разметки места. Ширина траншеи должна быть около полуметра. В качестве опор используются столбы для забора. При монтаже автоматической конструкции нужно предусмотреть место под укладку электрического кабеля. При монтаже основы под забор используется швеллер с арматурой. Бетонная смесь должна застывать в течение шести суток.

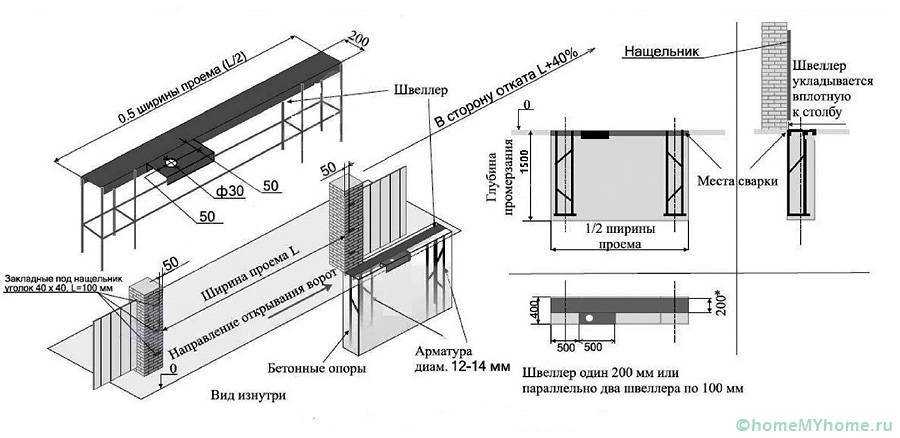

Монтаж швеллера требует точных расчетов и аккуратности

Возвести фундамент можно следующими способами:

при монтаже свайного монолитного фундамента в почву устанавливаются два столба, которые соединяются швеллером. Для выемки почвы применяется садовый бур. Ямки должны располагаться близко к ограждению и соединяться траншеей;
для установки свайной винтовой основы нужно сваи вкручивать в землю.

На фундамент приходится вся основная нагрузка

Установка конструкции

Разметка выполняется перед тем, как производится сборка откатных ворот своими руками. Чертежи, схемы, эскизы, конструкция проекта помогут поставить отметки правильно. По отметке проема протягивается шнур, который обозначает траекторию передвижения створок. Также следует произвести фиксацию участков регулировки. Затем определяется расстановка опор с роликами.

На схеме показаны все основные элементы сборки

Монтаж подобного забора состоит из следующих этапов:

предварительная заготовка роликовых тележек;
сборка системы;
регулировка положения роликовых опор;
монтаж закрывающего ролика и заглушки основного профиля;
крепление направляющих кронштейнов;
установка опоры и обшивание полотна;
крепеж механизма ловителей и автоматики;
регулировка с помощью гаечного ключа.

После регулировки движения полотна выполняется установка кольцевого ролика. Его нужно разместить внутри основной конструкции и зафиксировать крепежными болтами. Далее устанавливается верхний элемент с роликами, которые должны захватывать верх полотна. Установка уловителя позволяет уменьшить вес на роликовые тележки. Элемент собирается при закрытых створках.

Для сборки конструкции понадобятся специальные инструменты и дополнительные материалы

Покраска

После установки конструкции полотна можно окрасить в разнообразные цвета. Используется только стойкая и качественная краска. Чтобы покрытие сохранилось долгое время, поверхность тщательно зачищается с применением шкурки, а затем обезжиривается ее ацетоном. После очистки конструкция грунтуется. Для этого можно использовать валик, кисть или окрасочный пистолет. Затем выполняется окрашивание в несколько слоев. В зависимости от вида краски на высыхание уходит от нескольких часов до дней.

Советы по эксплуатации

Чтобы эти ворота служили долгое время, нужно придерживаться следующим советам по использованию:

Время от времени механизмы нужно обслуживать. Процесс заключается в смазывании подвижных элементов. Допускается использование только незамерзающей смазки.
Периодически следует осматривать направляющие и чистить их от мусора. Если образуется лёд, то полотно может заклинить.
Проверке подлежат и механизмы автоматики. Проверять детали нужно минимум раз в год. Если какой-то из элементов вышел из строя, то рекомендуется доверить ремонт специалистам.
Нужно следить за полотном. Оно имеет антикоррозийное покрытие, однако часто его повреждают. Рекомендуется своевременно очищать ворота от грязи при помощи воды и мыльного раствора. Если какая-либо из секций погнулась или поцарапалась, то её следует обработать специальными средствами против коррозии или заменить.

Часто бывает так, что некоторые из деталей, сделанные своими руками, проще и дешевле заменить на другие.

Как правильно сделать своими руками?

Ворота изготавливаются поэтапно. Процесс делится на два шага:

монтаж стоек для навешивания полотна;
создание распашных ворот.

Монтаж опор

Опоры можно изготовить из:

профильной трубы;
столбов из бетона. Можно купить готовое изделие или произвести заливку самому;
кирпича или натурального камня.
деревянного бруса.

Монтаж опор может осуществляться при помощи следующих способов:

забивка. Глубина забивки должна составлять около 1,5 метров. Данный метод считается самым быстрым и экономичным. При выборе такого метода следует внимательно следить за уровнем, чтобы ворота не перекосились;
бетонирование с армированием. Вам потребуется произвести укрепление столба при помощи бетона.

Пошаговая инструкция по установке опор:

если вы решили делать бетонирование, вам потребуется пробурить котлован с минимальной глубиной в 1 метр. Делать бурение необходимо буром, диаметр которого более 200 мм.
глубина котлована будет зависеть от степени промерзания почвы в вашем регионе. Ширину сторон можно определить с помощью качества почвы и размеров самой опоры.
создайте подушку для бетона высотой в 150-200 мм. Она должна состоять из песка и щебня. Подушка используется для исключения углубления стоек;
затем потребуется монтировать столб и выровнять его с помощью строительного уровня. После выравнивания опоры можно приступать к заливке;
забетонированная конструкция должна выстоять в течение недели. Это минимальный срок, который необходим для застывания бетона. Не забывайте периодически смачивать бетон водой, чтобы исключить появление трещин;
чтобы повысить надежность опор, потребуется произвести армирование и вывести пару арматурных закладных под петли.

Создание створок

Перед тем, как начать строительство конструкции, следует определиться с местоположением и внешним видом ворот. Место, где производится монтаж изделий, может влиять на облик всех элементов.

Если вы планируете установить ворота на территории заднего двора, при въезде в садовую зону или создать ограждение для будущей площадки под строительство, вам потребуется выбирать простые материалы. Для парадных ворот следует выбирать более дорогие и презентабельные изделия.

Универсальное руководство для изготовления ворот своими руками:

подготовьте чертеж будущей конструкции. С помощью схемы вы сможете произвести точный расчет необходимых материалов;
рама для ворот должна соответствовать габаритам финишной отделки. Соблюдая данное условие, вы сможете упростить весь процесс работы и не столкнетесь с соединительными швами на лицевой части полотна;
при произведении расчетов следует пользоваться показателями рабочей ширины отделочных материалов;
чтобы создать компоненты для рамы, потребуется произвести отрез трубы нужной длины и отшлифовать ее;
шлифовка требуется для очищения изделий от ржавчины. Если на металле присутствует масляная смазка, ее можно удалить с помощью растворителей.

Сварка

При взаимодействии со сваркой не стоит забывать о мерах предосторожности. Если у вас недостаточно опыта, обратитесь к специалистам

С помощью такого способа вы сможете повысить качество работы и получить конструкцию привлекательного вида.

Стыки следует осуществлять таким образом, чтобы в трубу не затекала вода. Если сварить стыки неправильно, в трубу будет попадать снег или вода, которые в теплую погоду начнут увеличиваться в объеме. Это приведет к расширению стенок изделия и деформации всей конструкции.

Ребра жесткости оказывают влияние на устойчивость к ветровым нагрузкам. Если вы производите зашивку забора с помощью отделочного материала, производите приварку трубы в средней части наружного шва. Таким способом вы обозначите место прикрепления обшивочного материала.

Приваривание петлей следует производить к столбам и к каркасу. Если вы использовали для изготовления столбов кирпичи, а отвод арматуры не производился, потребуется закрепить на кирпиче швеллер, после чего приступить к сварке петель.

Грунтовка

Независимо от того, какой материал вы используете для создания каркаса, для него потребуется грунтование. Грунтовка продлевает срок службы краски и делает процесс ее нанесения более комфортным. Места сварки следует грунтовать более тщательно.

Окрашивание каркаса

Перед покраской следует удалить с каркаса всю пыль. Чтобы покрасить деталь, можно использовать любой тип краски. Большинство людей пользуется краскопультом, так как он гарантирует более ровное наложение слоя. Использование кисточки затягивает процесс, но понижает расход краски.

О том, как установить ворота своими руками, смотрите в следующем видео.

Гаражные подъемные ворота

Есть еще два вида ворот – подъемные и гаражные. Собственно подъемные монтируются и в гараже отдельно стоящем и встроенном в какое-то здание. Они не годятся для открытого воздуха, поскольку для улицы у них сложная конструкция. Она при подъеме будет создавать парусность на ветру, что приведет к деформации рамы.

Створка въезда просто уходит по нижним салазкам вверх, а два верхних колесика по таким же направляющим уводят конструкцию почти горизонтально.

Если ворота сделаны не из слишком толстого металла, а из профиля, то поднимать и опускать можно вручную. Предусмотрите по контуру ворот мягкое уплотнение от ветра, снега, дождя.

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

Щита.
Рамы, скрытой в бетоне.
Направляющих и роликовых систем.
Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

С такой деталью механизм ворот будет более прочным и износостойким.

Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

Улавливатели створки на верхнем участке.
Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

Подшипник. Для откатных систем подойдут такие типы подшипников:
1. 301 (открытый).
2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
3. 80301 (закрыт шайбой из металла с обеих сторон).
4. 180301 (закрыт резиновыми заглушками с двух сторон).

Специальная антивандальная конструкция (короб).
Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
Дополнительная защита от снега.
Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Плюсы уличных ворот на автоматике

Автоматические ворота обладают рядом преимуществ, которые выгодно их отличают от конкурентов. К ним можно отнести:

небольшой уровень теплопроводности. Если ворота вмонтированы в строение, то благодаря своим характеристикам в здании будет сохраняться приемлемый температурный режим;
высокий уровень защиты от звука. Это большое подспорье, если, например, рядом сосед по дачному участку начнёт использовать бензопилу для нарезки дров;
экономия площади участка. В этом случае хорошим выбором будут секционные или откатные конструкции;
придание зданию более эстетичного вида. Ворота могут служить как вспомогательный элемент декора, который не только скрывает недостатки, но и подчёркивает преимущества дачной усадьбы.

Подключение автоматики

Автоматика устанавливается по желанию владельцев, с целью упрощения контроля работы ворот.

При выборе модели внимание уделяется мощности электропривода, от которого будет зависеть скорость, срок эксплуатации автоматики. Привод представляет собой рычаг, который за счет редуктора контролируется двигателем

Привод представляет собой рычаг, который за счет редуктора контролируется двигателем.

Кроме привода в комплекте поставляются:

сигнальная лампа;
фотоэлементы;
блок управления;
замок (отвечает за разблокировку ключей).

По принципу работы электроприводы бывают:

Линейными. Пользуются наибольшим спросом. Цена доступна. Просты в монтаже. Открываются наружу. Блок управления контролирует работу двигателя и в нужный момент замедляет, тем самым продлевая срок службы механизму.
Гидравлическими. Механизм уступает по надежности линейному, электромеханическому. Принцип работы основан на гидравлическом насосе. Движение створок контролируют гидроцилиндры. Установленные датчики гарантируют безопасность.
Электромеханическими. Комбинированный вариант автоматического и на случай отключения электроэнергии ручного открывания, закрывания створок.
Рычажными. Движение рычагов позволяет створкам перемещаться. Этот тип привода обеспечивает максимально плавное открытие ворот и прочное закрытие. Для защиты от попадания влаги, замерзания воды в механизме допускается подземная установка электропривода. Пример фурнитуры, которая обеспечивает плавное открытие дверей, ‒ это петли с подшипниками торговой марки Rolling Center.

Большинство владельцев автомобилей выбирают линейный механизм. С его помощью возможно открытие створок наружу и внутрь помещения.

Дальше устанавливается приемник в разъем платы управления. Он отвечает за подачу, распознавание сигналов управления. Здесь же ставятся перемычки — для тестирования работы привода.

Последними на очереди к подключению идут фотоэлементы. К ним должна прилагаться отдельная перемычка. Фотоэлементы подсоединяются к плате согласно предложенной схемы. Они защищают автомобиль от удара при торможении в воротах. Высота крепежа ‒ от 50 до 70 см.

Следующий шаг ‒ выставление программы на пульте управления. Относительно этого этапа нет стандартных рекомендаций, поскольку у каждого производителя своя инструкция по программированию

Важно просто ее соблюдать

Популярными производителями ворот для гаражей, автоматики к ним считаются компании «Алютех» (Белоруссия) и «Дорхан» (Россия).

Разобраться подробнее с видами дверной автоматики, что есть в продаже, узнать о других нюансах работы механизмов, вы сможете из статьи про распашные ворота из профнастила, ссылка на которую приведена в разделе выше.

Подготовка к постройке: чертежи и схемы

Монтаж автоматических ворот следует начинать с составления чертежа. При помощи карандаша на лист бумаги следует нанести схему ворот с учётом размеров. На схеме желательно указать основные размеры деталей.

Габариты автоматической конструкции нужно указать максимально точно. В процессе расчёта следует соблюдать такие требования:

при въезде транспортного средства в гаражное помещение с каждой из сторон должно остаться минимум 30 см;
чем больше данный показатель, тем легче будет въезжать на территорию участка;
ширина должна определяться с учётом вида транспортного средства.

Для обыкновенного легкового автомобиля хватает ширины 2,5 м и высоты 2 м. Для микроавтобуса высота должна составить порядка 2,5 м.

От стандартной распашной конструкции автоматическая отличается лишь наличием привода. На этом этапе следует определиться с видом устройства — будет установлено рычажное или линейное. Если планируется устанавливать раздвижные ворота, то чаще всего используется привод с рычагами. Линейный устанавливается в случае, если от крайней части опоры до петли минимальное расстояние. Если есть промежуток больше 15 см, то целесообразно использовать рычажное устройство.

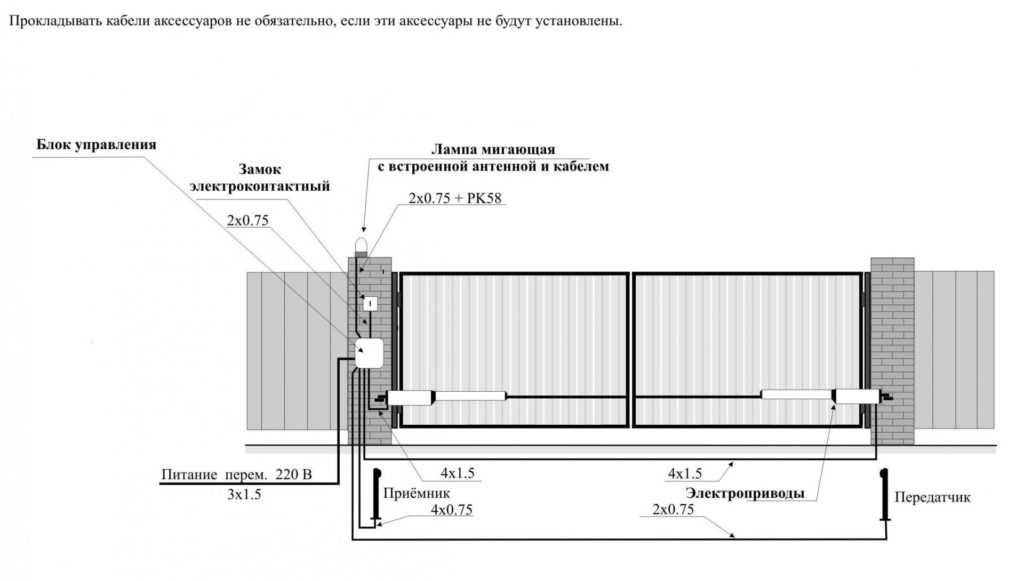

Схема монтажа автоматики с указанием количества жил кабелей и их сечений

На раздвижные ворота будет оказывать влияние нагрузка от ветра, поэтому важно заранее позаботиться о защите устройств. Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см

Это следует учитывать, так как для установки понадобится место под потолочной конструкцией

Если планируется выполнять монтаж гаражных автоматических ворот, то уровень потолка нужно снизить на 25 см. Это следует учитывать, так как для установки понадобится место под потолочной конструкцией.

Схема откатной автоматической конструкции практически ничем не отличается.

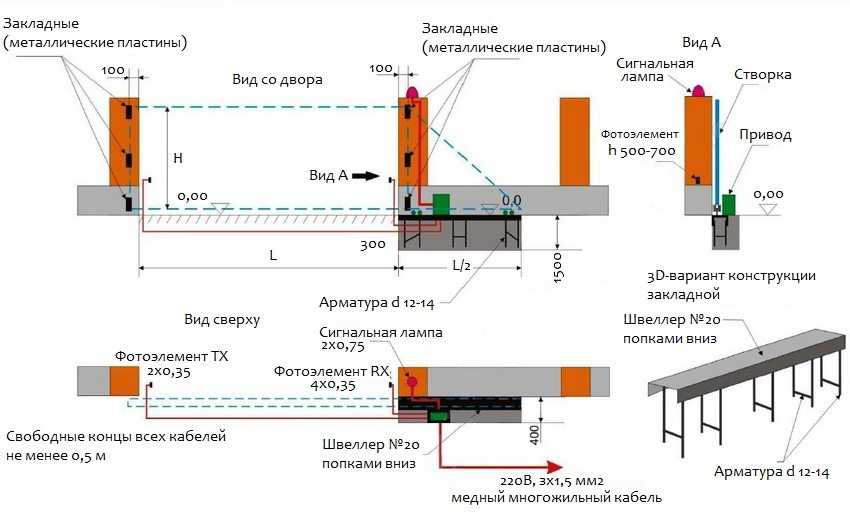

Схема расположения элементов автоматических откатных ворот

В данном случае будет необходим лишь один электромотор.

Советы и рекомендации по выполнению работ своими руками

Выполнить ворота любой конструкции под силу каждому человеку

Важно соблюдать рекомендации специалистов и предварительно изучить некоторую информацию

Материалы для работы выбирать только высокого качества
Это позволит эксплуатировать конструкцию на протяжении длительного периода и не потребуется проводить ремонтные работы.
Важно уделить внимание всем чертежам и схемам. Только четкое соблюдение схеме позволит с первого раза выполнить все работы правильно
Соблюдение размеров и параметров дают возможность сделать функциональную конструкцию, которая будет работать без проблем.
Установка привода электрического типа должна выполняться с полным пониманием дела

Если опыта работы в такой сфере нет, стоит доверить все выполнение специалистам. Они сделают все качественно и быстро. Изделия будут открываться, и закрываться без затруднений.
Если предусмотрено использование роликовой системы, ее выбору стоит уделить особое внимание. Ее лучше всего приобретать в специализированных магазинах. В таком случае работать такой системы будет безупречной на протяжении длительного времени.

Варианты для загородного дома

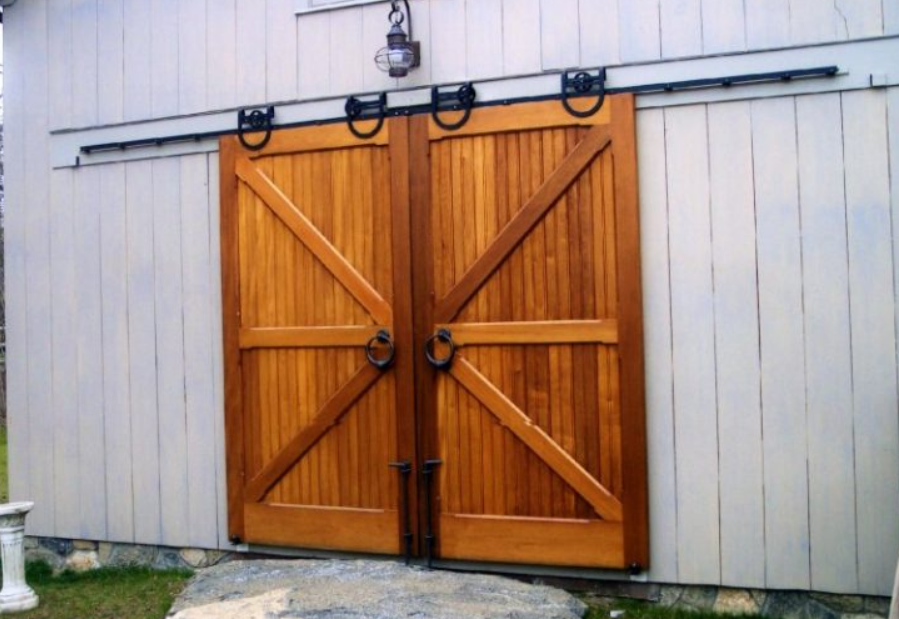

Сегодня дополнить ограждение можно воротами, выполненными своими руками. Для изготовления могут быть использованы различные материалы. Чаще всего используется древесина и метал. Перед тем, как приступить к выполнению стоит обдумать какой, тип конструкции лучше всего использовать. Начиная выполнение ворот своими руками: чертежи, схемы и фото помогут решить даже сложные задачи. Распашные ворота классический вариант с выполнением, которого справиться каждый. Для их устройства нужно достаточно много места чтобы они свободно открывались. Сэкономить пространство на приусадебном участке можно с помощью раздвижных ли откатных ворот.

”

Как сделать консольные откатные ворота

Эта конструкция хороша тем, что над проездом нет балок. Но она — самая дорогая в устройстве. Дело не столько в системе роликов, сколько в необходимости устройства фундамента с металлическими закладными, к которым затем будет крепиться консольная балка. Если столбы уже есть, фундамент заливается перед ним и вдоль забора на длину технического выноса, который необходим для компенсации нагрузки, создаваемой полотном.

Комплектация консольных ворот

Даже если делают консольные откатные ворота своими руками, комплект, состоящий из направляющей балки, роликов, концевых роликов и уловителей покупают обычно в фирме. Все запчасти рассчитываются исходя из размеров полотна, материала каркаса и типа обшивки: вес имеет существенное значение. Потому желательно со всеми этими параметрами определиться заранее.

Зная длину несущей балки, вы сможете рассчитать необходимый размер фундамента. По типу — это ленточный фундамент, котлован под него копают ниже глубины промерзания грунта (для каждого региона она своя), в который закладывают армированные опоры под пластины с роликами, а также устанавливают стойки. К этим стойкам затем крепится комплект верхних роликов, удерживающих полотно и не дающих ему раскачиваться.

Как рассчитать фундамент под крепление для консольной балки

Сложного при расчете ничего нет. Фундамент по длине равен почти половине длины пролета. Если пролет 4 метра (ширина проезда или расстоянием между столбами), то фундамент должен быть 1,8-2 м. Ширина его 40-50 см, глубина — ниже глубины промерзания грунта для региона.

Фундамент под консольную балку при строительстве откатных ворот

Котлован выкапывают еще на 10-15 см глубже — под гравийно-песчаную подушку. Этот фундамент армируют (по типу ленточного), в верхней его части к арматуре приваривается швеллер (18 или 20) и все это заливают бетоном. Швеллер выставляется в «нулевой» уровень, то есть он должен стоять на одном уровне с уровнем грунта или материалом, которым отделан двор.

Подготовленное армирование и закладной швеллер

Есть более дешевый и быстрый вариант, но по надежности он уступает описанному выше. В грунт вкручивают три винтовых металлических сваи, к ним приваривают швеллер.

Установка роликовых опор

К закладному швеллеру привариваются шпильки, к ним потом на болтовых соединениях крепятся платформы с роликами. Иногда можно встретить варианты, когда платформы приварены сразу к закладной. Это неправильно. Существует довольно большая вероятность того, что фундамент или столб забора даст усадку. Даже небольшое смещение — и ваши ворота работать не будут. Если ролики со шпилек можно снять, шпильки переварить и все собрать на место, то как корректировать если платформа приварена? Срезать? Сложно, долго, без гарантий. Так что лучше в этом случае делать все по правилам.

Пример крепления роликовых площадок

При покупке обратите внимание на роликовые каретки и на сами ролики. Это обязательно закрытые подшипники качения

Они обычно располагаются в два ряда по 4 штуки в каждом. Смазка в них должна быть морозостойкой — нижний предел температур -60°C. Осмотрите платформу, на которой они крепятся. Она должна быть стальной, литой, хорошего металла с оцинкованной поверхностью, покрыта защитной смазкой.

На ролики накатывается опорная балка, потому основную нагрузку несут они

Покатайте ролики. Все должны кататься без усилий, и не должны иметь люфта (не должны шататься из стороны в сторону). Тогда можно быть уверенным, что ворота будут ездить легко и откатной механизм будет работать продолжительное время (некоторые фирмы дают гарантию 10 лет). Ведь большая часть нагрузки приходится именно на ролики, потому их качество ключевой момент, как и сбалансированная конструкция полотна.

Остальные этапы монтажа более понятно будут описаны в фото-отчете: ворота собраны самостоятельно, без привлечения специалистов.

Особенности установки и настройки автоматики

В комплект систем управления воротами входит значительное количество элементов, обеспечивающих их эффективную и безопасную эксплуатацию:

Электроприводы различных видов (рычажные, линейные). Каждая створка оборудуется одним таким приспособлением.
Блок управления.
Фотоэлементы. Они не являются обязательным элементом конструкции, то есть автоматика и без них легко справится с закрыванием/открыванием ворот. Фотоэлементы позволяют моментально выявить препятствие – ребенка, животное, неудачно подъехавший автомобиль. Затем отдать команду на прекращение перемещения створок.
Провода.
Пульты управления.
Распределительные коробки.

Автоматика ворот работает от напряжения 220 В.

На фото изображен электропривод линейный. В его верхней части виден ключ с помощью которого происходит разблокирование створок при отсутствии электричества. При этом кронштейн привода приварен к накладной пластине, а она таким же образом прикреплена к стальному сердечнику столба

Если владелец планирует самостоятельно осуществить установку автоматики, то следует выбрать модель электропривода, на которую не будет утеряна гарантия после монтажа своими руками.

Автоматика распашных ворот не должна быть дешевой, так как малоизвестные производители нередко экономят на качестве. К примеру, стальные шестерни электропривода (изображены на фото) часто заменяются на пластиковые

Требования к размещению электропривода

Важным моментом при настройке элементов конструкции системы управления створками ворот является их правильное размещение:

Фотоэлементы должны располагаться строго друг напротив друга. Это необходимо, чтобы ничего не мешало приемнику получать командный сигнал от передатчика.
Во время монтажа электроприводов следует учитывать требования и рекомендации производителя. Практически всегда следует строго соблюдать требования в отношении расстояния между петлями и углом опорного столба

Критично важно, чтобы кронштейн электропривода находился на нужном удалении (значение указывается в инструкции) от угла столба.

Если перечисленные требования игнорировать, то ворота просто не будут открываться.

При креплении кронштейна электропривода к закладной пластине с помощью сварки изначально выполняется прихватывание. После чего производится измерения, а также пробное открытие/закрытие створки и только потом осуществляется обваривание. В таком случае, если выявлены какие-то недочеты, то кронштейн можно перенести на новое место без особых сложностей и потерь.

На фото изображен электропривод, размещенный в верхней части створки, а это может привести к его досрочной поломке. Причина: когда створка уже упрется в фиксатор, мотор еще будет пытаться перемещать ее. В результате при недостаточной жесткости возникнет скручивание

Шток электропривода должен крепиться к каркасу створки, а не к полотну, даже, если оно жесткое. Блок управления размещается на вертикальной поверхности, причем не ниже, чем в полуметре от грунта, а желательно выше. Этот элемент системы является герметичным, но правильно, если резиновая прокладка периодически будет заменяться. Что позволит снизить вероятность поломки дорогостоящей платы, аккумуляторов, трансформатора, находящихся внутри.

Нюансы подключения и настройки

Подключение автоматики к питанию осуществляется после того, как все элементы системы установлены. Изначально провода подводятся к блоку управления. А далее на мотор привода и остальные устройства.

Для подключения автоматики желательно использовать медные ПВС-провода. Их следует защищать с помощью гофротруб. Если кабель будет проходить под проезжей частью дороги, тогда лучше взять пластиковые водопроводные трубы, что исключит повреждение даже при существенной нагрузке.

Прокладка проводов должна осуществляться скрыто, то есть их следует прятать внутри опорных труб, в заборе и т.д. Если такой возможности нет, то для изоляции нужно применять материалы, устойчивые к воздействию ультрафиолета.

На схеме изображено то, как должна быть размещена автоматика, управляющая створками распашных ворот. Для обеспечения достаточного уровня безопасности необходимо использовать 2 комплекта фотоэлементов

Для уменьшения нагрузки на электропривод следует использовать фиксаторы крайних положений створок. Они снижают негативное воздействие на мотор-редуктор во время ветра, раскачивания створок людьми. Что значительно увеличивает срок их службы.

Разблокировать ворота при отсутствии электричества можно с помощью специального ключа. Он прилагается к каждому электроприводу.

Разбираем в деталях, как собрать и установить откатные ворота своими руками
