Автоматизация полива и освещения: как создать умный сад и дом

Организация системы автоматического полива и освещения требует одновременного решения задач по гидравлике и электронике. Средний срок монтажа базовой системы составляет от 3 до 5 дней, а стоимость оборудования начинается от 15 000 рублей. Правильная автоматизация полива и освещения: как создать умный сад и дом позволит сэкономить до 30% воды и времени на уход. Разберем все этапы реализации проекта.

Особенности проекта и предварительная оценка

Сложность установки оценивается как средняя. Потребуются базовые навыки работы с электропроводкой и сантехникой. Я рекомендую заранее составить схему расположения всех датчиков и точек полива, чтобы не перекладывать трубы дважды. Основное время уйдет на прокладку коммуникаций и настройку программного обеспечения. Монтаж лучше проводить в начале весеннего сезона, когда почва уже оттаяла, но растения еще не вступили в фазу активного роста.

Подбор необходимых материалов

Для качественной сборки системы потребуется комплект оборудования, совместимый по протоколам связи. Я обычно выбираю компоненты, поддерживающие Wi-Fi или Zigbee для стабильного управления через смартфон.

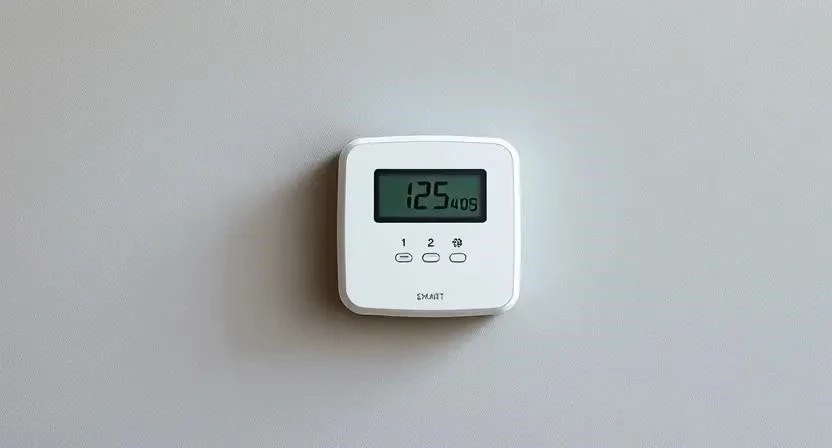

• Центральный контроллер (хаб) для управления всеми модулями.
• Электромагнитные клапаны для перекрытия воды в разных зонах.
• Датчики влажности почвы с выносным электродом.
• Магистральная труба ПНД диаметром 20-25 мм.

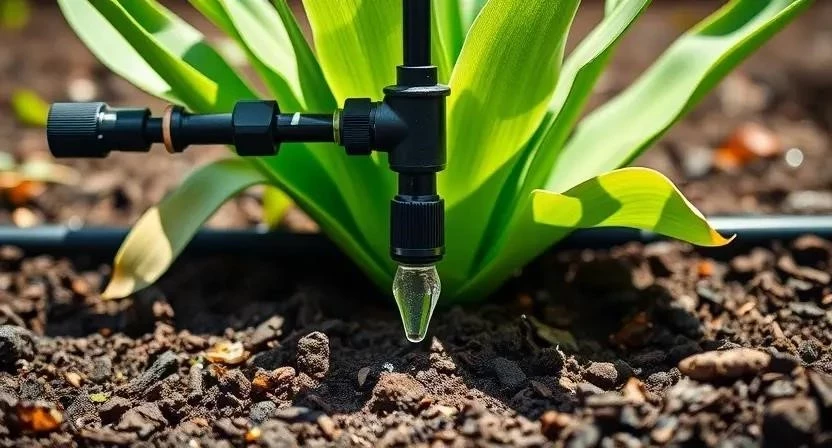

• Капельные ленты или форсунки дождевания.
• Wi-Fi реле (например, Sonoff) для управления светом.

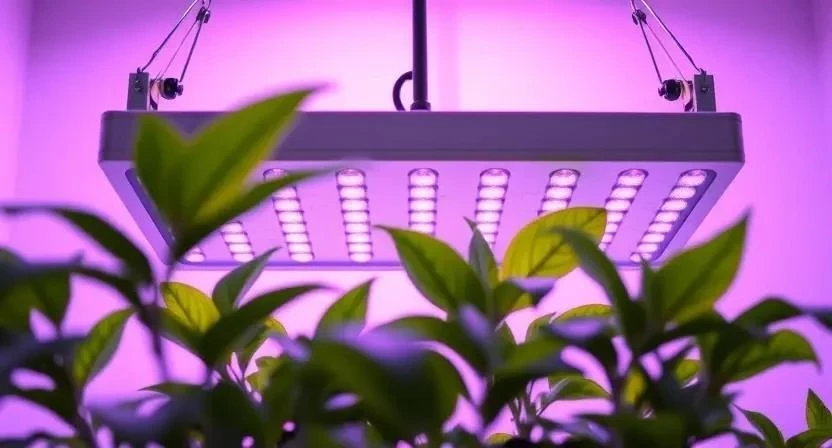

• Светодиодные фитолампы с регулируемым спектром.
• Герметичный кабель для уличной прокладки (ВВГнг).
• Фильтр тонкой очистки воды для защиты капельниц.
• Соединительные фитинги, тройники и заглушки.

Расход материалов зависит от площади участка. На каждые 10 квадратных метров обычно уходит около 15-20 метров капельной ленты и один датчик влажности.

Инструментарий для монтажа

Использование правильного инструмента сокращает время работы в два раза. Если какого-то устройства нет в наличии, проще взять его в аренду на выходные, чем покупать дешевый и ненадежный аналог.

• Перфоратор — для создания отверстий в бетоне или кирпиче под крепления.
• Мультиметр — проверка напряжения в сети и целостности кабелей.
• Труборез — обеспечивает идеально ровный срез ПНД трубы без заусенцев.
• Паяльник — для надежной изоляции электрических соединений в клеммниках.
• Строительный уровень — установка контроллера и ламп строго по горизонтали.
• Кусачки/стриппер — быстрая зачистка изоляции проводов.
• Отвертки (крестовая и плоская) — монтаж реле и затяжка клемм.

Организация рабочего пространства

Перед началом работ нужно освободить доступ к точкам подключения воды и электричества. Я всегда убираю лишний мусор и мебель из зоны монтажа, чтобы не спотыкаться о провода. Если работы ведутся внутри помещения, отделку стен и полы застилаю плотной пленкой. Важно заранее определить место установки главного щитка, чтобы к нему был легкий доступ для обслуживания.

Подготовка коммуникаций и поверхностей

Сначала прокладываю кабельные трассы в гофротрубах, чтобы защитить провода от грызунов и механических повреждений. Для труб использую пластиковые клипсы-крепления, которые фиксируют магистраль вдоль стен или фундамента. Обязательно проверяю давление в водопроводе с помощью манометра; если оно слишком высокое, устанавливаю редуктор давления, иначе капельницы просто вырвет из трубок. В местах прохода труб через стены использую гидроизоляционную пену или герметик, чтобы избежать протечек и появления плесени.

Пошаговый процесс установки

Монтаж системы разделен на логические этапы. Я заметил, что спешка на этапе планирования приводит к переделкам в конце, поэтому уделяю схеме максимум внимания.

1. Планирование (3-4 часа): Рисую карту зон полива и точек освещения. Определяю, где будут находиться датчики влажности.
2. Установка контроллера (1 час): Монтирую главный блок в сухом месте, подаю питание.
3. Монтаж трубопровода (5-8 часов): Прокладываю магистральную трубу ПНД по периметру зон полива.
4. Установка клапанов (2-3 часа): Врезаю электромагнитные клапаны в начало каждой ветки полива.

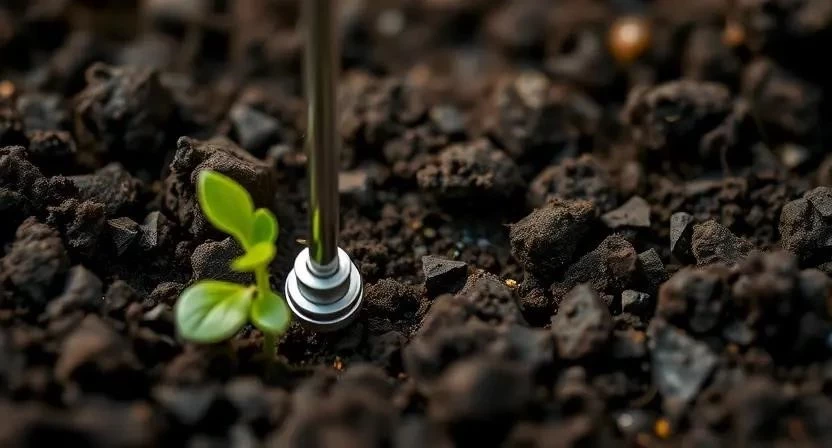

5. Подключение датчиков (2 часа): Устанавливаю датчики влажности в корневую зону растений на глубину 10-15 см.
6. Монтаж освещения (4-6 часов): Устанавливаю фитолампы и уличные светильники, прокладываю кабель в гофре.
7. Подключение реле (2 часа): Устанавливаю Wi-Fi модули в распределительные коробки для управления светом.
8. Настройка ПО (2-3 часа): Программирую графики полива и включения света в приложении.
9. Тест под давлением (1 час): Запускаю воду, проверяю все стыки на отсутствие протечек.
10. Финальная проверка (1 час): Тестирую срабатывание каждого клапана и лампы через смартфон.

Пример из опыта: Однажды я решил сэкономить и не поставил фильтр тонкой очистки. Через месяц все капельные форсунки забились известковым налетом и песком из скважины. Пришлось менять всю ленту. Теперь фильтр — обязательный элемент любой моей системы.

Технические нюансы и эксплуатация

Температура воздуха сильно влияет на точность датчиков влажности; при сильном охлаждении почвы они могут выдавать ложные данные. Я рекомендую использовать калибровку датчиков под конкретный тип грунта. Если используете силиконовые герметики для изоляции, помните, что полное высыхание занимает 24 часа — до этого момента систему включать нельзя. Для связи выбирайте Zigbee, если устройств много, так как Wi-Fi может перегрузить домашний роутер. Обязательно ставьте реле напряжения в общую цепь, чтобы скачок в сети не сжег дорогой контроллер.

Пример из опыта: Я столкнулся с тем, что дешевые Wi-Fi реле теряли связь при первом же сильном дожде. Решением стала установка внешних антенн и перенос модулей в герметичные корпуса с классом защиты IP65.

Типичные ошибки при монтаже

Новички часто допускают ошибки, которые вылезают только через сезон работы. Я составил список того, чего делать категорически нельзя.

1. Неправильный диаметр: Использование слишком тонких труб на длинных участках ведет к падению давления в конце линии.
2. Отсутствие фильтрации: Подача неочищенной воды из скважины мгновенно убивает систему капельного полива.
3. Ошибки в таймерах: Настройка полива в полдень, когда вода испаряется быстрее, чем впитывается, и обжигает листья.
4. Плохая изоляция: Использование обычного скотча вместо термоусадки на уличных соединениях.
5. Игнорирование дренажа: Установка системы в низине без отвода воды, что приводит к загниванию корней.

Пример из опыта: Мой сосед проложил кабель освещения прямо в земле без гофры. Через год его перегрызли кроты, и пришлось перекапывать весь газон. Я всегда использую ПНД-трубу или гофру для любого кабеля в грунте.

Расчет стоимости реализации

Цена проекта зависит от выбранного сегмента оборудования (эконом или премиум). Самостоятельный монтаж позволяет сэкономить значительную сумму на оплате услуг электрика и сантехника.

Обслуживание системы после запуска

Чтобы автоматика работала годами, за ней нужно ухаживать. Раз в месяц я промываю фильтры грубой и тонкой очистки от накопившегося ила. Осенью обязательно сливаю воду из всех труб с помощью продувки компрессором, иначе лед разорвет пластик. Раз в полгода проверяю герметичность всех соединений и обновляю прошивки контроллеров через приложение для исправления багов.

Альтернативные решения

Если полноценный умный дом кажется слишком сложным, можно использовать простые механические таймеры на кран. Они дешевле, но не учитывают влажность почвы. Для тех, кто выращивает растения в помещении, подойдут гидропонные системы с замкнутым циклом воды. Также существует вариант ручного управления через умные розетки — вы просто включаете насос или лампу кнопкой в телефоне, не создавая сложных сценариев.

Меры безопасности

Работа с электричеством и водой требует строгого соблюдения правил безопасности. Используйте диэлектрические перчатки и защитные очки при сверлении. Все электроузлы должны быть защищены УЗО (устройством защитного отключения) для предотвращения удара током при утечке. При работе с химическими герметиками обеспечьте хорошее проветривание помещения. Никогда не подключайте оборудование к сети до полной проверки изоляции мультиметром.

Ответы на частые вопросы (FAQ)

Как выбрать контроллер? Выбирайте модель с поддержкой вашего протокола связи (Wi-Fi/Zigbee) и количеством зон, соответствующим вашему саду.

Что делать, если пропал интернет? Большинство современных контроллеров имеют встроенную память и продолжат полив по заданному графику даже без сети.

Можно ли автоматизировать полив комнатных цветов? Да, для этого используются мини-насосы и тонкие силиконовые трубки, подключенные к умному реле.

Как защитить систему от замерзания? Слейте воду из системы перед первыми заморозками и снимите датчики, если они не предназначены для низких температур.

Нужен ли отдельный насос? Если давления в водопроводе недостаточно для работы форсунок, потребуется установка насосной станции.

Какое освещение лучше для растений? Используйте полноспектральные фитолампы, которые имитируют солнечный свет.

Как часто нужно менять капельную ленту? В зависимости от качества воды, раз в 2-3 года, если промывка фильтров перестала помогать.
