Бассейн из бетона своими руками: инструкция и фото

Как вырыть котлован

1. На подготовленный участок надо нанести разметку, которая будет повторять форму будущего бассейна, но с запасом в 20 см со всех сторон. Он нужен для того, чтобы затем поставить сюда опалубку. А в глубину прибавьте 30 см, чтобы затем здесь устроить подсыпку, установить донную плиту.
2. Теперь можно рыть котлован. Дело это не из лёгких, поэтому лучше нанять бригаду или воспользоваться экскаватором. Если семья многочисленная, то можно задействовать ее мужскую половину.
3. Установите трубы, которые вы подведете к бассейну. Внизу расположите донный слив, а сбоку — форсунки. На время прикройте отверстия плёнкой, чтобы сюда не попала грязь.
4. Пора устраивать песчано-щебневую подушку. На дно котлована насыпьте песок слоем 20 см. Пролейте его из шланга водой, сверху насыпьте щебенку на высоту 10 см. Утрамбуйте эти камни, разровняйте их. Затем сверху положите гидроизоляцию с нахлестом. В качестве нее можно использовать рубероид либо иной материал с подобными свойствами.

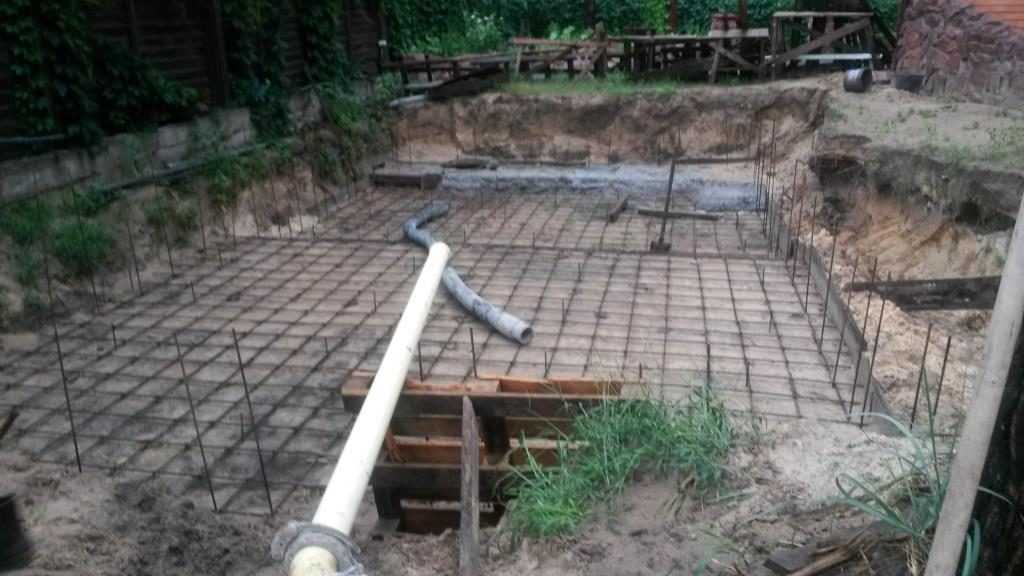

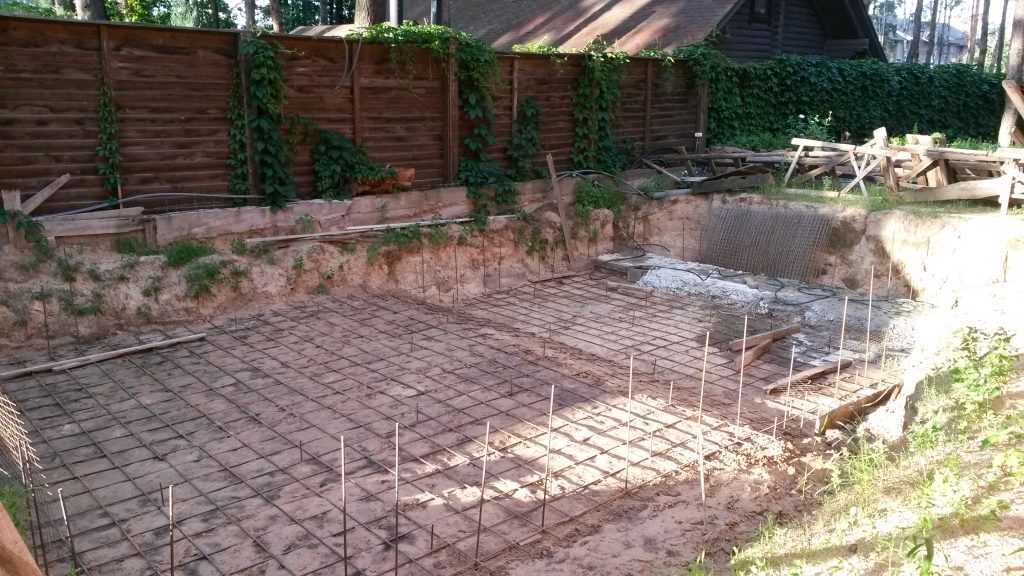

5. Теперь на дно чаши положите 2 армирующие сетки с квадратными ячейками 20 на 20 см. Сначала устанавливают первую сетку, которая выше уровня щебенки на 5 см, затем – вторую. Расстояние между этими горизонтальными армирующими слоями также будет 5 см. Чтобы облегчить эту задачу, под данные сетки подкладывают бруски, кирпичи или специальные приспособления. По бокам прутки армирующей сетки загибают вертикально. Позже к ним привязывают арматуру стен.

Вот как построить искусственный водоем дальше. Пошаговый план поможет вам это сделать.

Какие инструменты и материалы потребуются

Для изготовления бетонного бассейна потребуется примерно тот же набор инструментов и материалов, который используется при строительстве ленточного фундамента под дом или любое другое строение капитального типа.

Список материалов для изготовления чаши из бетона:

• Мытый гравий фракции 20-25 мм, песок карьерный. Если нет возможности приобрести компоненты, то можно купить готовую песчано-цементную смесь М300;
• Цемент М400, брать нужно только тарированный, свежий и проверенный на схватывание;
• Стальная арматура 8-10 мм в диаметре, стойки, кондуктора и мягкая проволока для обвязки каркаса;
• Доска для изготовления опалубки под заливку бетона, лучше всего подойдет пиломатериал 30х100 мм;
• Полиэтиленовая пленка гидроизоляции толщиной 150 мкм, она же используется для защиты опалубки от бетона;
• Облицовочная ПВХ пленка синего цвета, нею выполняется облицовка стен бассейна;
• Мастичная рулонная гидроизоляция для укладки под бетон в основании подошвы бассейна.

Список инструментов, необходимых для работы с бетоном, получается гораздо короче. Во-первых, потребуется шанцевый инструмент и лопаты. Если есть возможность привлечь технику, то лучше воспользоваться механизированным способом изготовления котлована. Выкопать своими руками 20-25 м3 грунта возможно, но слишком уж тяжело физически. Тем более, на строительство такого котлована под бассейн из бетона уйдет не менее трех недель тяжелого труда.

Строительство чаши – это работа с гравием, опалубкой и бетоном

Кроме того, потребуется бензиновый вибропресс для уплотнения подушки, возможно, ручной вибратор для обработки и уплотнения залитого бетона. Эти инструменты лучше взять в аренду, накануне заливки опалубки, купить их будет дорого, да и ради строительства одного бассейна не имеет смысла.

Для изготовления опалубки потребуется столярный инструмент, пила, угольник, рулетка, молоток, гвозди. Под укладку плитки по периметру бассейна потребуется мастерок, емкость для раствора, нужно будет арендовать плиткорез, а также приобрести три-четыре упаковки кладочного клея.

Какой марки бетон лучше использовать

Оптимальным вариантом для отливки коробки в опалубку считается портландцемент М400. Использовать более высокую марку не имеет смысла, так как чаша из бетона испытывает преимущественно горизонтальную нагрузку. Кроме того, высокомарочный бетон дает большую усадку, что не очень хорошо, особенно, если приходится делать отливку большой толщины.

Кроме марки, необходимо учитывать еще морозостойкость, она должна быть не менее F200, и водонепроницаемость, ее величина рекомендуется не менее W6.

Состав, пропорции бетона для бассейна

Для заливки коробки можно приобрести готовую бетонную смесь в миксере-бетоновозе, при условии, что материал будет доставлен свежим точно к уговоренному сроку. Если расположение дачного участка не дает такой возможности, бетон для бассейна нужно будет готовить самостоятельно по следующей рецептуре из расчета на 1 куб готовой смеси:

• Портланцемент М400 – 12 упаковок по 50 кг или 600 кг россыпью;
• Песок средней фракции, лучше купить мытый с карьера, потребуется не менее 1500 кг;
• Рубленной стеклофибры – 800 кг;
• Пластификаторов для удаления пузырьков воздуха из бетона потребуется не менее 3 л на куб.

Сейчас читают Молочник придумал лайфхак, как продавать при социальной…

Как резать гипсокартон в домашних условиях: инструменты и…

Для бетона под заливку подошвы бассейна в состав смеси добавляют не менее 800 кг гравия. Кроме того, из данной смеси рекомендуют выполнять отливку верхней части бассейна под парапет. Количество воды рассчитывают по модулю 0,3.

Расчет расходов на бетонный бассейн

Строительство даже простейшей коробки из бетона потребует немалых затрат, основная статья расходов на строительство бассейна связана с приобретением фибры, арматуры и цемента. Объем бетонной конструкции типового бассейна 3х5 м при толщине стен и донной части в 25 см составляет 14 м3.

Сэкономить можно на отделке, отличный вариант — уложить террасную доску поверх коробки из бетона

По нормам ГЭСН №81-02-06-81 для армирования плоских и коробчатых конструкций потребуется не менее 81 кг арматуры на 1 м2 поверхности, при условии, что элементы каркаса равномерно распределены по всей толщине отливки из бетона. В данном случае для бассейна 8х5 м при высоте 1,8 м с учетом обустройства коробки приямка потребуется не менее двух тонн арматуры.

Кроме этого, потребуется отделочная ПВХ пленка в количестве 44-45 м2, рубероид и мастика в количестве 57 м2 и 35 л соотвественно. Для изготовления опалубки под заливку бетона потребуется не менее 5 кубов пиломатериалов.

№3. Подготовительные работы и проектирование

Первый этап на пути к строительству бетонного бассейна – это создание проекта и продумывание всех технических мелочей будущего объекта

Важно сразу определиться с размером и формой конструкции: эти параметры напрямую зависят от того, какое место выделяется под постройку, и сколько человек будет купаться в бассейне. Для комфортного отдыха вполне подойдет бассейн глубиной 1,5 м и длиной 5,5 м, но в случае обустройства вышки для прыжков глубина чаши должна быть не менее 2,5 м

Не забудьте учесть, что вокруг бассейна должно оставаться место для нормального доступа к нему или для обустройства зоны отдыха. Кроме того, необходимо предусмотреть место для установки всего необходимого оборудования.

Размещать бассейн слишком близко к постройкам не рекомендуется, чтобы тень не препятствовала естественному нагреву воды. Под кронами деревьев конструкцию также не стоит возводить, чтобы облегчить в дальнейшем уход за бассейном.

Для создания корректного проекта бассейна необходимо знать особенности грунтов, уровень грунтовых вод, а также учитывать нагрузку на стенки и дно бассейна, отчего зависит их толщина. В расчет стоит брать близость нахождения соседних фундаментов, а также глубину пролегания подземных коммуникаций, расстояние до точек подачи и слива воды и многие другие моменты. Если планируется возведение более-менее большого бассейна, лучше проконсультироваться со специалистами или даже заказать у них проектировку будущего бассейна.

На подготовительном этапе желательно определиться с бюджетом, выбрать облицовочный материал для стенок, а также подумать о приобретении системы фильтрации, электронагревателя, хлоргенератора, обустройстве лестницы, навеса и подсветки. Также на данном этапе продумывают водообменную систему, которая может быть:

• скиммерная. Хорошо подходит для бассейнов с прямыми углами. Водяная линия проходит по середине окошка скиммера, а загрязненная вода поступает в него под действием циркуляционного насоса и через донный слив поступает в фильтровальное оборудование, где очищается от механических загрязнений, дезинфицируется, подогревается и возвращается в бассейн;
• переливная. Обойдется дороже скиммерной, но будет более эффективной. Вода при такой системе доходит до кромки бассейна и через переливные желоба поступает в емкость с устройством автоматического долива. Оттуда вода поступает на очистку и подогрев, а потом возвращается в чашу.

Заказ и стоимость установки

Заказать установку бетонной площадки для каркасного бассейна можно:

• в строительных компаниях;
• на сайтах, предлагающих бетонные работы;
• найти мастеров через знакомых.

Стоимость услуг профессионалов зависит от:

• качества, состава и марки бетона;
• площади и объема площадки;
• нагрузки, которой будет подвержено основание;
• способа заливки;
• времени года (зимой работа стоит дороже);
• сроков.

Средняя стоимость заливки бетонной площадки с готовой опалубкой:

• ручной способ – 1500-1700 рублей за кубометр;
• подача из авто-миксера – 600-100 рублей за кубометр.

Если заказывать опалубку у строителей, цена работ возрастет примерно на 800-1000 рублей за кубический метр.

Много полезной информации по изготовлению площадок из различных материалов под каркасный бассейн найдете в этом разделе.

Как подключить оборудование?

Комплект может состоять из большого количества элементов — система циркуляции, подогрев и гидромассаж, противоток и т.п. Для подключения этих элементов на стадии монтажа устанавливаются закладные элементы, которые выполняют разные функции:

• ввод и вывод из чаши трубопроводов системы фильтрации;
• подача и вывод воды;
• форсунки гидромассажа;
• система противотока;
• подсветка чаши.

Установка производится поэтапно:

1. Монтаж закладных элементов производится во время установки чаши. Присоединяют все внешние элементы, декоративные решетки или форсунки. Устанавливают герметичные крышки прожекторов. Для всех элементов требуется изготавливать отверстия в чаше, обладающие соответствующей формой и размером.
2. Установка исполнительных механизмов и самого оборудования — насосов, фильтров, распределительных щитков, запорной арматуры трубопроводов. Все устройства размещают в отдельном техническом помещении, для удобства ремонта и обслуживания.
3. Соединение всех устройств гибкими шлангами и подключение электропитания. Ко всем элементам необходимо обеспечить доступ для ремонта или замены расходных элементов.
4. Проверка работоспособности, устранение обнаруженных ошибок. Сдача обвязки бассейна в эксплуатацию.

Оборудование на момент подключения находится на гарантии, поэтому любые действия с ним могут производить только сотрудники сервисного центра. Иначе действие гарантийного договора будет прекращено, придется оплачивать подключение как отдельную процедуру, в полном объеме.

За раз или за два

Особенности бетонной чаши бассейна диктуют определенные требования к качеству материала. Прежде всего бетон, который должен применяться для строительства чаши, должен иметь высокую прочность и водонепроницаемость. Специалисты большинства компаний, занимающихся строительством бетонных бассейнов, рекомендуют применять для отливки бетонной чаши тяжелый бетон классом не ниже B 25 по прочности и марки не ниже W 6 по водонепроницаемости. Для открытого бассейна важна также морозостойкость бетона. В соответствии с этим для бетонной чаши под открытым небом рекомендуется использование марки бетона по морозостойкости F100–F150, что позволит выдержать не менее 100–150 циклов попеременного замораживания и оттаивания.

Сегодня для бетонирования чаш бассейнов применяются две основные технологии: непрерывной заливки и отливки в два приема.

Технология непрерывной заливки бетона предполагает использование автобетономешалок и автобетононасосов за один прием. Для уплотнения бетона применяются площадные и погружные вибраторы. Непрерывность процесса заливки требует слаженных действий всех строительных звеньев. В результате получается монолитная чаша с высокими эксплуатационными качествами. Однако иногда технология непрерывной заливки бетона не используется из-за невозможности обеспечить доступ техники к месту строительства на участке.

Технология отливки бетонной чаши бассейна в два приема распространена сегодня значительно шире. В этом случае сначала бетонируется дно чаши, а за второй прием — стены. В месте соединения стены и дна (соприкосновения нового и уже застывшего бетона) образуется так называемый холодный стык, через который вода может проникать в толщу бетона и, оставаясь там, разрушать его структуру при замерзании или даже просто вытекать из чаши бассейна. Для предупреждения этого в местах стыков застывшего и незастывшего бетона предварительно укладывается саморасширяющийся шнур сечением 2,5–3,5 см. Этот шнур изготавливается из материала, объем которого при погружении в воду увеличивается в 6 раз и более. Таким образом, при разбухании шнур закрывает все щели и препятствует проникновению воды.

Существует два подхода к размещению закладных элементов в толще стен и дна бассейна. Первый предусматривает их размещение в окнах арматурного каркаса с соответствующей опалубкой непосредственно перед заливкой бетона. В таком случае закладные элементы, а также вход заливной и сливной труб, крепятся на арматуре с помощью проволоки. Без такого крепежа закладные элементы могут быть сдвинуты со своего места при заливке бетонной смеси.

Второй подход заключается в формировании с помощью деталей опалубки специальных окон и ниш под закладные элементы, которые устанавливаются уже после окончания основных бетонных работ. Затем ниши зачеканиваются и герметизируются раствором на основе саморасширяющихся смесей.

Недопустимым является выдалбливание ниш под закладные элементы в готовой бетонной чаше бассейна — это может привести к нарушению ее целостности.

Ремонт бетонного бассейна

Распространенной проблемой бетонных купелей является появление трещин, отваливание облицовочного материала. При выявлении проблемы сразу надо приступить к ремонту. Трещину заделывают введением в полость смоляного раствора. Если дефект небольшой, проблемное место обстукивают для осыпания непрочного бетона. В обе стороны от трещины зачищают участок на ширину 30 см, промазывают тремя слоями эпоксидной смолы. После восстановления целостности чаши приклеивают на место облицовочный материал.

Совет! Если произошло повреждение облицовки из мембраны, для ее пайки лучше пригласить специалистов.

Пошаговая инструкция монтажа

После выбора места для установки бассейна, необходимо разметить площадку.

Для этого применяются:

• колышки;
• рулетка;
• шнурки.

Границы разметки для площадки должны выходить на 0,5 м за контуры бассейна.

С учетом формы, определяются очертания основания:

1. Для круглого изделия вбивается в почву колышек, на него надевается веревка. На свободный конец закрепляется баллончик с краской. По принципу циркуля рисуется окружность соответствующего диаметра.
2. Для овального бассейна таким же способом рисуется два круга. Затем границы соединяются параллельными линиями с помощью нитей.
3. Если форма – квадрат или прямоугольник, нужно вбить 4 колышка по углам. Между ними под прямым углом натягиваются нити – стороны площадки.

Перед укладкой основания участок необходимо очистить от травы и мусора, а затем плотно утрамбовать грунт.

Материалы и инструменты

Для монтажа следует подготовить:

• песок (желательно брать речной);
• гравий;
• воду;
• цемент (лучше брать морозостойкий марки F200);
• доски;
• строительный мастерок;
• арматуру или цельную армирующую сетку;
• маяки из металлопрофиля;
• уровень;
• строительный миксер или бетономешалка.

На дно основания можно уложить слой геотекстиля. Этот материал предупреждает смешивание почвы с песчаной насыпью. Так, площадка не будет проседать в процессе применения.

Если чаша бассейна большого размера, более выгодно заказать машину бетона, чтобы завершить процесс в один день, сэкономив время и силы. При самостоятельном изготовлении смеси, необходимо использовать цемент и ПГС – смесь гальки с речным песком.

Процесс изготовления

Этапы изготовления:

После снятия верхнего плодородного слоя грунта, не стоит его выбрасывать. Земля пригодится для опоры опалубки в дальнейшем.
На дно площадки засыпается песок высотой 10 см, утрамбовывается и заливается водой. Получится песчаная подложка высокой плотности

Важно, чтобы она была максимально ровной.
На песок высыпается гравий: толщина слоя 5 см. Создается песчано-гравийная подушка.
Поверх укладывается арматура или уже готовая армирующая сеть.
По контуру делается опалубка – стенки, ограничивающие форму будущего бетонного основания

Оптимальная высота – 10 см. С внешней стороны стены нужно плотно прижать кусками дерна.
Заливается бетон с помощью бетономешалки или миксера. Смесь должна быть однородной. Необходимо добиться полного заполнения опалубки.
Площадка протыкается металлической палкой, чтобы выпустить воздушные пузырьки и повысить прочность бетона.
Поверхность выравнивается с помощью строительного мастерка.
Оставить площадку до полного застывания и снять опалубку;.
После затвердения верхний слой зачищается и шлифуется.

При монтаже высокого бетонного основания непривлекательные стенки площадки можно отделать натуральным камнем.

Что положить или постелить на бетон?

Готовую бетонную площадку следует покрыть специальными пропитками с целью:

• повышения долговечности;
• укрепления;
• сохранности внешнего вида.

Для этого можно использовать:

• грунтовку;
• штукатурку;
• водостойкое лакокрасочное покрытие.

Укрыть площадку можно:

• деревянным настилом;
• полиэтиленом;
• подложкой, если она идет в комплекте с бассейном;
• линолеумом;
• полиуретановым утеплителем.

Химические способы фильтрации

К данным способам очистки (фильтрации) относят решение следующих задач:

• Регулирование кислотности воды на определенном рекомендуемом уровне;
• Вода проходит необходимую дезинфекцию химическим путем/

К химическим фильтрам относят те устройства, которые в процессе очистки используют активные вещества, такие как активный кислород, бром, хлор. В современном мире фильтрация с использованием хлора применяется крайне редко, поскольку его химические свойства обладают крайне специфичны – сильный запах, высокая концентрация данного вещества в воздухе и воде раздражает слизистые оболочки. На данный момент ассортимент специальных средств для фильтрации воды настолько велик, что вам не составит особого труда выбрать препарат, в котором не будет этого вредного соединения.

Один из самых популярных методов химической очистки воды в искусственном водоеме – дезинфекция воздействием активного кислорода. Вы можете приобрести его в виде специальных таблеток, которые необходимо добавлять в воду. При взаимодействии с водой они начинают отрицательно влиять на микробов и вредную для человека органику.

Бассейн на даче своими руками из бетона.

Рассмотрим, как пример, вариант строительства бетонного бассейна на открытом участке.

Бетонный бассейн можно смонтировать из бетонных блоков или залить общим монолитом, эта конструкция отличается долговечностью, но есть и недостатки:

1. Трудности водоснабжения. Чтобы всё исправно работало нужно постараться и всё сделать правильно.

2. В случае неправильной укладки или гидроизоляции возможна утечка воды.

3. Использование, например, плохого клея может привести к отслоению плитки в бассейне.

4. Есть риск появления грибка, эту проблему можно устранить обработкой и дезинфекцией поверхности бассейна и регулярная чистка.

При строительстве небольшого детского бассейна или декоративного, оформление разрешения на строительство не требуется, а если нужно построить большой бассейн — нужно получить разрешение на строительство, оформить документы соответственно, и лучше зарегистрировать сразу, так как позже его регистрация обойдётся немного дороже.

При строительстве необходимо учесть много нюансов:

• в начале нужно определить участок для бассейна;
• учесть на сколько человек рассчитан бассейн;
• определиться с формой;
• предусмотреть необходимость трамплинов, при этом нужно обязательно учесть глубину — она должна быть не менее 2,5 м.

Выделенное под строительство бассейна место очищается. Земляные работы начинаются с рытья котлована, лучше использовать специальную технику. Котлован по объему должен быть больше самого бассейна. Нужно соблюдать угол наклона стен, чтобы края котлована не осыпались.

Обязательно нужно оборудовать дренажные системы и слив воды, наклон слива должен быть примерно 7 градусов.

Для основания бассейна необходимо сделать подушку из гравия и песка, она хорошо трамбуется, ее высота должна составлять до 350 мм. Для гидроизоляции самым хорошим вариантом будет рубероид, его выкладывают внахлёст. Далее идет заливка первого слоя, так как объем бетона большой желательно использовать бетономешалку. Можно заказать и готовый бетон в миксере.

На 1 кубометр бетона нужно взять:

1. 1250 килограмм щебня;
2. 170 литров воды;
3. 625 килограмм песка;
4. 325 килограмм цемента.

Для первого слоя стоит брать марку В-25, а саму чашу заливать бетоном класса П-4, Ц-4,6, В-25.

При армировании дно выкладывается арматурой класса А3, от 8 до 14 мм. Арматуру лучше выкладывать в два яруса. Если бассейн имеет форму прямоугольника, арматуру можно укладывать произвольно с шагом в 0,2 м. Связку лучше приподнять на кирпичах, чтобы арматура не касалась дна. Арматура заливается бетоном, стены бассейна армируются по такому же принципу.

Опалубку для бассейна простой формы делают из досок. Если бассейн более сложной формы, то при монтаже опалубки берут влагостойкую фанеру, она хорошо гнется и принимает нужную форму. Вариант фанеры для опалубки дороже чем деревянные доски. Чтобы опалубка не деформировалась под давлением раствора, нужно установить подпорки в виде бруса.

При высыхании бетон лучше накрыть тканью или пленкой и периодически смачивать.

Бетонные ступени изготавливаются с помощью опалубки, которая монтируется после высыхания основной чаши бассейна. После готовности всех бетонных элементов, поверхности бассейна следует отшлифовать шлиф машинкой. После шлифовки нужно нанести слой гидроизоляции, это делается с помощью специальных растворов, между слоями растворов прокладывается специальная сетка

Особое внимание при гидроизоляции нужно уделить швам и местам монтажа коммуникаций

Заключительный этап строительства бассейна — отделка. Перед отделкой нужно проверить гидроизоляцию, это можно выполнить при наполнении водой, воду необходимо оставить в бассейне на полторы недели, предварительно замерить уровень воды. Если за это время уровень воды изменился, значит есть протекание, если нет — можно приступать к отделке. Финишную отделку можно оформить плиткой ПВХ, пленкой или мозаикой.

Варианты сооружения стационарных дачных бассейнов

Осуществить строительство дачного бассейна в состоянии даже малоопытный мастер. Необходимо лишь следовать технологии возведения выбранной конструкции.

Но сначала нужно выбрать подходящее место для плавательного сооружения и его тип. Не на каждом участке получится устроить большой водоем для заплывов на длинные дистанции или прыжки с трехметрового трамплина.

Конструктивно ванны бассейнов можно выполнить:

• С заглублением в грунт. Чашу бассейнов устанавливают в котлован, она может быть керамической, стеклопластиковой, монолитной бетонной, построенной из пеноблоков или кирпича.
• С установкой на поверхности. Это сооружения для временного использования, бывают каркасные (сборно-разборные) или надувные. Для их установки потребуется ровная утрамбованная или залитая бетоном площадка.

Форма чаши у них может быть круглой, прямоугольной, овальной либо сложной геометрии. Самый простой вариант – это купальня возле бани в виде большой бочки. Но назвать такое сооружение полноценным бассейном сложно.

Оба варианта из-за отсутствия крыши использовать по назначению удастся только летом, но для дачного отдыха на выходных этих конструкций вполне будет хватать. Устройство их не требует слишком серьезных вложений и достаточно просто при самостоятельном выполнении.

Гораздо сложнее своими руками построить закрытый бассейн. Для него придется заказывать проект полноценного здания в виде пристройки к дачному домику с прокладкой трубопроводов, установкой оборудования, вентиляцией бассейна и отоплением.

Если участок не охраняется, и зимой на дачу хозяева наведываются изредка, то возводить подобное сооружение нерационально.

Для выполнения отделки стенок и дна чаши стационарного бассейна изнутри используется:

1. Стекловолокно.
2. Полипропилен.
3. ПВХ пленка.

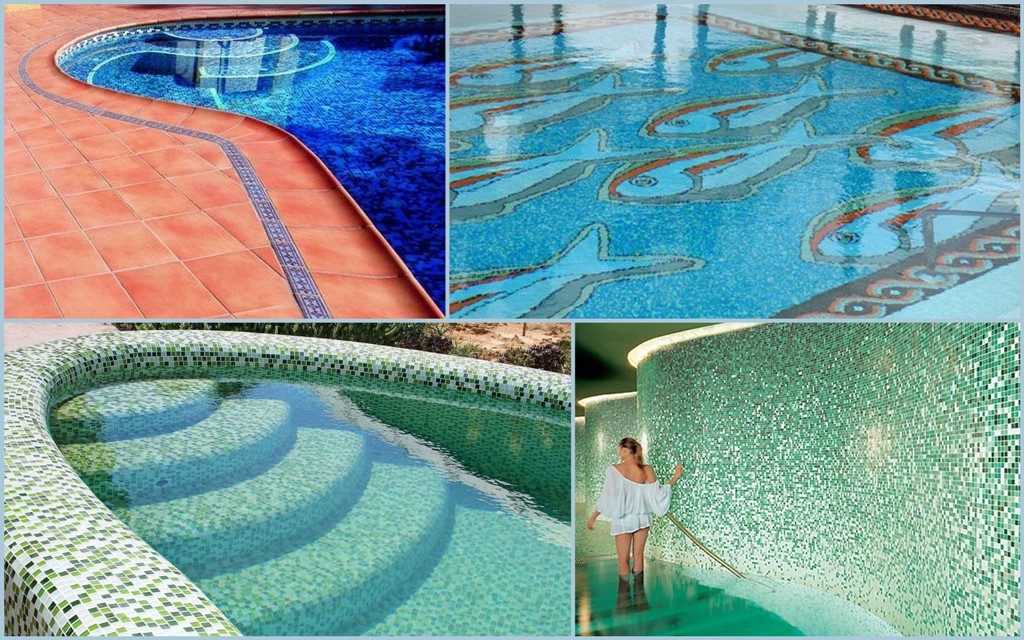

4. Мозаика или плитка.

Толстая пленка из поливинилхлорида применяется как в каркасных, так и монолитных сооружениях. А остальные материалы только при устройстве стационарных конструкций с частичным или полным заглублением в землю.

Чаши из композитного стеклопластика изготавливаются в заводских условиях. Габариты и конфигурация изделий ни чем не ограничены. То же касается полипропиленового литого варианта.

В промышленных масштабах выпускают модульные поливинилхлоридные панели,  из которых производится сборка ванны бассейна с установкой прямо на участке. Из комплекта панелей получится выполнить бассейн практически любого размера и формы.
