Особенности электроснабжения бани и ошибки самостоятельного проектирования

Проводка: из чего состоит?

Основными узлами проводки электричества в бане можно назвать следующие:

  • вводный кабель;
  • электрощит;
  • заземление;
  • кабели внутри помещений;
  • светильники;
  • розетки.
  • Внутри электрощита находятся следующие элементы:
    • кабели;
    • шины;
    • УЗО;
    • автоматические выключатели;
    • дифференциальные автоматы;
    • трансформатор.

Вводный кабель может иметь 3 или 5 жил, и передавать ток с напряжением 220 или 380 вольт.

ВНИМАНИЕ! Заземление обязательно. О том, как его делать – читайте здесь.. Информацию о том, каким параметрам должны соответствовать составляющие, вы найдете в той же статье

Информацию о том, каким параметрам должны соответствовать составляющие, вы найдете в той же статье.

Правила электромонтажа

Электрическую проводку в бытовке, не смотря на небольшой объем самих работ, следует выполнять исходя из тех же принципов и правил, которые характерны для электромонтажа в доме или квартире, не считая небольших нюансов.

1 ​Следует помнить о том, что категорически запрещено делать обычную скрутку проводов, особенно, если они изготовлены из меди или алюминия. Невыполнение данного требования может привести к возникновению пожара. Соединять провода следует исключительно специальными коннекторами, которые можно найти в любом строительном супермаркете или в специализированном магазине.

​ ​​​​

2 Когда будут проводится электромонтажные работы следует заранее позаботиться и организовать место для розетки с заземление на улице. Она ни раз пригодится собственнику во время использования бытовки.

3 Безопасность и надежность электропроводки обеспечивается за счет подведения к бытовке кабеля с герметичным разъемным соединением и защитной крышкой. С его помощью не сложно эксплуатировать электрическую систему и при необходимости отключать/подключать к ней электроэнергию, если возникает необходимость переместить бытовку на участке.

4 В бытовке необходимо разместить небольшой электрощит или блок, в котором имеется счетчик электроэнергии, дифавтомат, обеспечивающий защиту при возникновении перегрузки в сети, а также автоматическими выключателями, которые обеспечивают безопасность людей.

5 Электрическая проводка в бытовке разводится с помощью современных, хорошо изолированных медных проводов, которые размещены в кабельных каналах изготовленных из негорючих материалов. После монтажа кабеля, непосредственно в бытовке устанавливается розетки в том количестве, которое необходимо.

6 Для бытовок, к которым планируется подключать оборудование, потребляющее большое количество электроэнергии, то следует изначально выполнять разводку с использованием трехфазной проводки. ​

Процесс монтажа в бане или сауне

После проведения кабеля процесс монтажа электропроводки в бане или сауне можно условно поделить на несколько этапов:

  1. Монтаж электрического щитка;
  2. Разводка проводки в бане от щитка;
  3. Установка осветительных приборов и их подключение к проводке;
  4. Установка розеток и их подключение к проводке;
  5. Установка выключателей и их подключение к проводке.

Этап 1: установка электрического щитка

Вся энергетическая система банного сооружения будет запитываться именно от этого устройства – электрощитка.

В процессе его установки нужно соблюдать некоторые требования и правила, в том числе о месторасположении:

  1. Необходимо обеспечить беспрепятственный доступ к электрическому щитку;
  2. Ни при каких обстоятельствах не размещать щиток в парной или других помещениях с высокой опасностью возгорания;
  3. Помещение, в котором будет располагаться щиток, должно хорошо проветриваться и освещаться.

В большинстве случаев щиток располагают в комнате отдыха, поскольку это наиболее безопасное помещение во всем банном строении. Минимальное расстояние между полом и верхней частью щитка – 1,5 м.

Лучше всего выводить кабеля от щитка через гофротрубу.

Важно! В обязательном порядке рядом со щитком должна быть размещена схема электрической проводки банного строения.

Этап 2: разводка

Для того, чтобы приступить непосредственно к внутренней разводке, должна быть готова схема электропроводки. Здесь также определяется, каким образом провода будут прокладываться.

  • Открытый способ более практичен, поскольку при ремонте или замене кабелей не придется портить стены, так как проводка очень легко и просто просматривается.
  • Скрытый способ практичен с эстетической точки зрения, ведь в этом случае провода не бросаются в глаза и не портят общую картину интерьера. Однако при возникновении необходимости ремонта придется вскрывать стены и потолки, а это довольно дорого и долго.

На данном этапе обустройство проводки производится по всем банным комнатам. Лучше всего остановиться на открытом способе прокладки проводов, но в этом случае их следует поместить в гофру из негорючих материалов.

Для того, чтобы подвести провода к розеткам, необходимо сделать U-образное колено и завести жилы снизу.

После проведения линии в каждой из банных комнат, а также присоединения ее к светильникам и электрическим приборам, нужно подключиться к автоматическому выключателю.

Если вы решили сделать разводку электрики в бане своими руками, то следуйте следующим рекомендациям:

Исходящая от щитка разводка должна быть цельной;
Для бани из сруба или древесины лучше всего использовать открытый способ проводки, однако ни в коем случае не следует помещать провод в ПВХ трубу;
Для бани из кирпича можно сделать скрытую проводку, спрятав провода за слоем штукатурки;
Не рекомендуется размещать проводку в заметных местах, например напротив дверей или вблизи труб из металла и батарей;
Важно отметить, что перекручивания проводов, а также перегибов не должно быть. Провода располагаются либо строго вертикально, либо строго горизонтально;
Из-за повышенной влажности нельзя располагать розетки и выключатели в парилке, поскольку со временем конденсат скапливается внутри электроприборов, а это неизбежно приводит к замыканию;
Ни в коем случае нельзя размещать провода около печи или над ней;
Нельзя помещать провода в оболочки из металла или трубы.

Этап 3: подключение светильников

Необходимо внимательно отнестись к выбору светильников. Класс их защиты должен быть не менее IP44, а мощность не превышать 70-75 Вт.

Плафоны обычно используются из плотного закаленного стекла, а сам корпус – из керамики.

Корпус светильника подключается к защитной жиле провода, поэтому, если он будет из пластика, то не избежать деформации.

Размещать светильники рекомендуется на стенах, поскольку размещение на потолке не самое удачное, ведь именно там скапливается горячий воздух.

Внимание! Для парной обычно используется минимальное напряжение в 12(В), в связи с этим возникает необходимость в понижающих трансформаторах. В парилке их размещать недопустимо.

Этап 4: подключение розеток

Ни в коем случае нельзя размещать розетки в парной.

Лучше всего отвести им отдельную зону в наиболее безопасном помещении, таком, как комната отдыха или тамбур.

Уровень защиты розеток в бане должен быть не меньше IP44, наличие защитных крышек на них является преимуществом.

Минимальная высота, на которой могут быть размещены розетки – 90 см.

Устройство освещения в бане, электрическая схема проводки.

Электричество и влага — понятия несовместимые. Чтобы освещение работало исправно, необходимо максимально защитить его от испарений

Вода — отличный проводник электрического тока, поэтому важно позаботиться о надлежащей изоляции электропроводки

Стандартная схема электропроводки в бане включает в себя:

Наружная проводка в бане с использованием кабель-каналов «прячется» в распределительный щиток от влаги и температурных перепадовПри наружной проводке прокладка кабеля осуществляется после установки отделочного покрытия

Необходимо помнить, что при неблагоприятных условиях во влажной среде бани и повышении вероятности возникновения короткого замыкания эксплуатация электроприборов допускается только при наличии системы заземления.

Если вместо дровяной печи в парилке используется электрический парогенератор, прокладывается дополнительная силовая линия, подающая напряжение на устройство. Расчёт площади сечения проводника производится в соответствии с техническими характеристиками, указанными в руководстве по эксплуатации парогенератора.

При подключении парогенератора необходимо соблюдать рекомендации изготовителя!

Баня подключается от распределительного щитка из дома и собственного счётчика не имеет. Прокладка кабеля производится двумя способами — по воздуху или под землёй. Воздушная линия требует меньших затрат и времени. Зато подземная проводка отличается надёжностью и независимостью от атмосферных явлений.

Знание внутреннего устройства системы электрификации помогает понять важность правильного подключения всех проводов

Важно произвести точный расчёт параметров вводного проводника. Он должен выдерживать суммарную мощность потребителей всего банного оборудования без нагревания

Подбирайте кабель с запасом мощности в 25–30%, чтобы он справлялся, когда в бане будут добавляться новые потребители электроэнергии (чайник, телевизор, компьютер) или изменяться освещение.

На сегодняшний день использование алюминиевых проводников в жилищно-бытовом хозяйстве запрещено. Нормативные документы предписывают прокладку линий электропроводки только с использованием медных кабелей. Алюминиевые провода применяются только для прокладки воздушных линий, так как удельная масса медного провода намного больше.

Требования безопасности к электропроводке

Какой бы простой ни была схема электропроводки, в любом случае её нужно собирать с соблюдением определённых правил и с использованием специальных материалов. И дело не в том, что в случае ошибки может произойти замыкание в мокрой бане.

Страшнее всего то, что это может стать причиной смерти человека. Поэтому, если вы собираетесь выполнять все работы своими руками, то вам необходимо ознакомиться с особенностями прокладки проводки.

Первое, что вам необходимо знать — существуют определённые требования ПУЭ (правила устройства электроустановок), которые должны строго соблюдаться при монтаже электрики в бане. Среди них можно выделить определённые нормативы, которые распространяются на влажные и опасные объекты.

Они гласят, что установка необходимой фурнитуры может производиться только в предбаннике. Проводить подобные работы в парной и моечном отделении запрещается. Стоит упомянуть про особые указания относительно используемых для бани ламп, которые должны иметь специальные защитные плафоны с герметичным соединением.

В целях обеспечения максимальной безопасности рекомендуется поручить выполнение этой работы специалистам. Однако, если у вас имеется опыт в этой области, то вы можете выполнить прокладку проводки в бане и самостоятельно.

Теоретически достаточно и простой схемы прокладки проводки в бане из сруба. Однако, учитывая, что сегодня баня превратилась в более функциональное строение, приходится использовать более сложную схему электропитания.

Сегодня в банях устанавливают множество современных электроустройств, в числе которых электрическая печь, датчики температуры, тёплые полы, холодильник, розетки для телевизора и пр. Порой попадаются и особо уникальные строения, где установлен бассейн с подсветкой, насосная станция и тепловая пушка.

Почему создаёт опасность неправильная электропроводка в бане

Основная причина возникновения пожара связана с паром, поскольку он состоит из капель воды, которые обладают отличной электропроводностью. Если владелец по своей невнимательности решит выбрать для монтажа розетки или выключателя места, где пар сможет легко добраться до них, то на токопроводящих элементах появится конденсат, а это увеличивает вероятность возгорания или короткого замыкания.

Для того чтобы избежать столь неприятных последствий, подходить к решению этого вопроса необходимо профессионально: перед установкой электроустройств необходимо обязательно выполнить расчёты и составить схему, а для этого необходимы знания в электротехнике.

Конечно, не каждый владелец захочет тратить деньги на оплату услуг квалифицированного электрика, поэтому часто многие решаются выполнить всю работу самостоятельно

Однако, важно помнить, что ваших знаний должно быть достаточно для того, чтобы вы смогли соблюсти все необходимые правила и нормы

Если вы собрались выполнять установку розеток и выключателей в бане, то вам не придётся для этого приобретать специальный инструмент. Всё можно выполнить с помощью обычной дрели и специальной насадки.

Однако, прежде вам придётся составить схему, на которой вы должны указать расположение всех узлов — розеток, выключателей и коробок разветвления. Сразу решите, какие приборы и где вы собираетесь использовать. Только после этого на основании имеющейся информации вы сможете рассчитать суммарную мощность всех источников и выбрать кабель подходящего сечения и размера.

Нормативы ПУЭ

ПУЭ – это «Правила устройства электроустановок». Довольно обширный талмуд, в котором можно найти отдельные высказывания, относящиеся к бане, а точнее, к помещению с повышенной пожароопасностью, влажностью и температурой.

ВАЖНО! Информация о бане в ПУЭ находится в рассредоточенном виде, вы не найдете там отдельной главы о банях, саунах, моечных. Мы собрали для вас всю доступную информацию, прочее относится к общим случаям.

Начнем с электрощитка

Конечно, вы не станете выделять под него отдельное помещение, скорее всего это будет небольшой шкаф, но следует принять во внимание то, что в бане он должен быть надежно гидроизолирован. Вот что об этом говорится в ПУЭ:

О содержимом шкафа мы поговорим чуть ниже, но вот что правила говорят о необходимости УЗО:

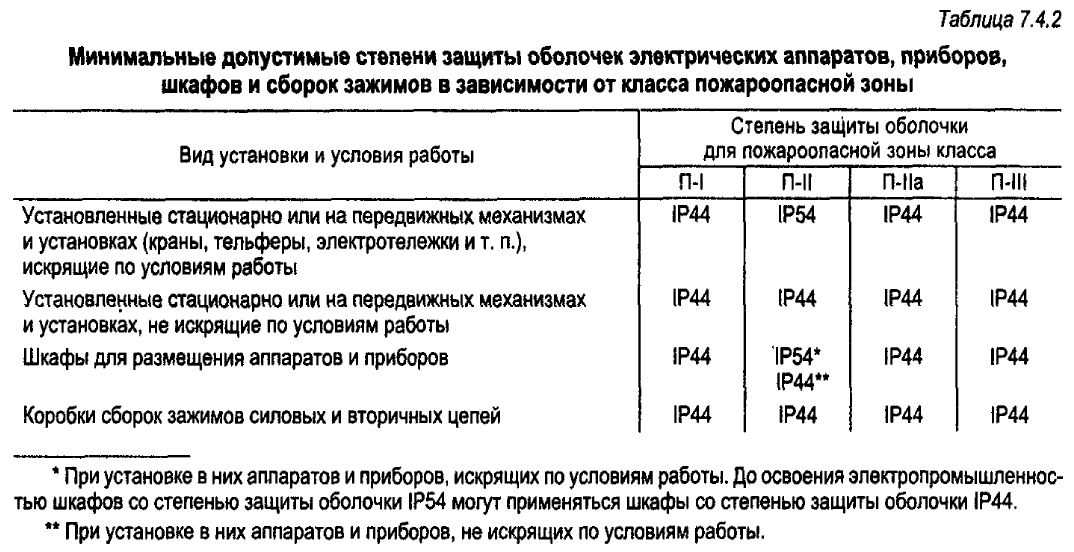

Попутно отметим еще пункт, который касается класса минимальной степени защиты такого шкафа, если он находится в пожароопасной зоне:

От щитка идет проводка по всем помещениям. Как правильно ее провести — внутри стен или по поверхности? Нормативы говорят, что предпочтительнее скрытая, но это относится только к помещениям жарким и влажным – сауне (подразумевается парная сауны), ванной и душевой. В других помещениях бани можно руководствоваться рекомендацией о предпочтительности открытой проводки в деревянном строении.

Как видите, прокладывать провода внутри банных стен, если и можно, то только в пластиковых рукавах, при этом пластик должен быть негорючим, то есть не поддерживающим горение (большего от гофры ждать не приходится).

В том случае, если придется соединять или наращивать провода, ПУЭ рекомендует следующее:

Теперь о помещениях влажных. Ни выключателей, ни прочих средств распределения или управления внутри парной и моечной располагать нельзя:

СОВЕТ! Отсюда напрашивается мысль, что планировать размещение электрики для бани надо на стадии чертежа – только в этом случае вам не придется ломать голову, как вести проводку в строении, которое не располагает к соблюдению нормативов.

Что же касается степени защиты устанавливаемого оборудования, то для этих помещений оно должно соответствовать следующему пункту ПУЭ:

Розетки внутри моечной и парилки запрещены следующим пунктом:

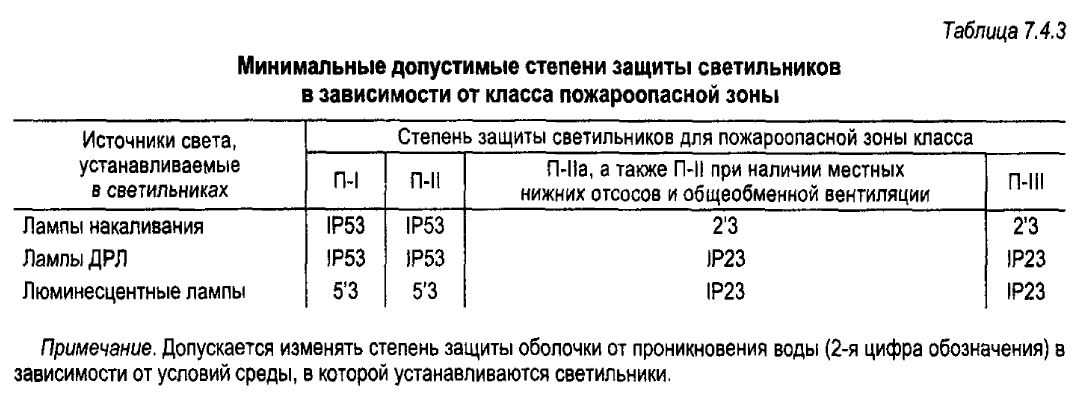

Требования к лампам в пожароопасных зонах и минимальная степень их защиты в следующих пунктах ПУЭ:

Напоследок упомянем пункт, касающийся выравнивания потенциалов:

Особенность парной

Парная в бане – это одновременно самое жаркое и влажное помещение. То и другое существенным образом сказывается на требованиях к электропроводке.

ВАЖНО! Самый главный запрет – внутри стен и по их поверхности в парной не должно быть никакой проводки. Она вся делается снаружи этого помещения, а внутрь вводятся исключительно разъемы для подключения освещения.. Да, внутри парилки обычной бани из электрических приборов – только осветительные

А выключатели для ламп – снаружи

Да, внутри парилки обычной бани из электрических приборов – только осветительные. А выключатели для ламп – снаружи.

Чтобы провести провода через стену используются металлические гильзы. Это единственный допустимый случай использования металлических трубок внутри стен.

Никаких розеток внутри парилки, как вы видели выше, делать нельзя. Силовые установки типа электропечи – в следующей главе.

Особенность бани с электропечью

Электрика в бане с электропечью дополняется группой проводов, которые предназначены для силовых установок. В принципе, у вас может быть кирпичная или железная дровяная печка, но если вы поставите в бане стиральную машинку, то силовую группу создавать все равно придется – в нее входят все приборы за исключением осветительных.

ВНИМАНИЕ! Так как рассчитывать мощность печки следует из расчета 1-1,5 кВт на кубометр пространства, то мы получаем вполне приличную нагрузку даже для условной парной 2х2х2 метра – 8-12 кВт.

Обычно электропечи уже снабжены питающими шнурами с достаточной степенью защиты от высокой температуры. Поэтому достаточно просто вывести шнур питания за пределы парной и подключить к розетке (с заземлением!) в смежном помещении.

Помимо этого рекомендуется создать отдельный контур заземления для всего помещения парной, в которой установлена электропечь. Делается это на этапе строительства, во время работ с гидроизоляцией пола. На гидроизоляцию должна быть положена стальная сетка, а по периметру проложена стальная полоса. Позже полоса сваривается с сеткой и делается вывод на ноль электрощитка.

СОВЕТ! Если поставите дифавтомат на 30 мА в щитке, то можно подключать печь к сети напрямую. В противном случае вам понадобится устройство, которое будет отслеживать перегрев парилки или короткое замыкание.

Порядок сборки и монтажа электрики

Монтаж, разводка и подключение электропроводки в таком специфическом помещении, как баня – сложная процедура, которую выполняют в несколько этапов:

Наружные работы. Выполняется прокладка кабеля тем или иным способом, производится ввод его в помещение бани.

Внутренние работы. Прокладка проводов во все помещения, установка освещения, розеток, выключателей и прочих устройств.

Примечательно, что внутренние и наружные работы практически не пересекаются между собой, поэтому их можно выполнять одновременно или менять местами. Внутренние работы занимают больше времени, поскольку приходится производить трассировку проводов, устанавливать и подключать устройства управления, розетки и выключатели, освещение. Рассмотрим эти процедуры внимательнее.

Распределительный щит

Перед подключением распределительного щита необходимо подвести кабель питания (ввод) к участку его установки. В щиток набирают все УЗО, используя автоматы с отсечкой 10-30 мА. Это важный момент, поскольку каждый автомат должен обеспечить отсечку до появления тока неотпускания – величины, при которой человек не в состоянии самостоятельно прервать контакт с проводниками.

Распределительный щиток с подводящими кабель-каналамиИсточник econet.ru

Сам щиток устанавливается на высоте 1,4-1, 8 м от уровня пола. Это оптимальная высота, при которой автоматы можно хорошо рассмотреть.

Питающий кабель заводят в щиток и распределяют по секциям. Если их не будет, можно сразу разводить питание по потребителям. Провод для бани должен быть медным, трёхжильным, с подключением заземляющего проводника к специальной РЕ шине на щитке.

Видео описание

Процесс сборки электрощитка смотрите в видео:

Розетки и выключатели

Розетки и выключатели устанавливаются поверх обшивки или на отделанную поверхность стен. К этому моменту проводка должна быть разведена по всем помещениям, а в точках крепления розеток и выключателей сделаны монтажные петли или тупиковые концы с небольшим монтажным запасом длины.

На кирпичных или бетонных стенах необходимо изготовить гнезда для коробок (при внутренней установки элементов). Если стены деревянные, устанавливаются негорючие подкладки. Зазор между ними и деревянной поверхность должен составлять не менее 10 мм.

Розетки на негорючей полимерной пластинеИсточник 2gis.com

Коробки фиксируют в гнёздах с помощью шпаклёвки. Провода разрешено соединять только внутри корпусов коробок, никаких точек соединения вне и быть не должно. Если длина провода не позволяет установить его на данном участке, надо взять более длинный отрезок, а короткий использовать в другом месте.

Установка всех элементов производится штатным способом, никаких дополнительных действий не требуется.

Осветительные приборы

Необходимо использовать светильники с уровнем защиты не ниже IP 54. В парилке должен использоваться специальный провод для сауны, термостойкий и оснащённый двойной изоляцией. Как правило, осветительные приборы устанавливают на стене в 3 зоне. Здесь они меньше нагреваются, поэтому способны работать длительное время. Корпуса светильников обязательно заземляют проводником, соединённым с шиной РЕ. После установки и подключения в светильники ставят лампы и закрывают плафоны.

Установка светильников в дополнительных помещениях производится тем же способом. Единственное отличие состоит в марке провода (допускается использование обычных видов кабеля с низким температурным пределом изоляции).

Видео описание

Обзорный видеоролик, освещающий процесс монтажа электрики в большой бане:

Коротко о главном

Монтаж электропроводки выполняется согласно требованиям ПУЭ (раздел «для саун и влажных помещений»). Необходимо подобрать кабель для сауны, соответствующий всем нормативным требованиям, и правильно проложить его с соблюдением норм безопасности.

Розетки, выключатели, аппаратура регулировки температуры подбираются исходя из условий эксплуатации. Необходимо обеспечить соответствие всех устройств по току и нагрузке, а также соблюдать требования по защите от влажности (IP).

При выполнении монтажных работ следует соблюдать порядок действий, координировать их с процессом установки обшивки или отделки помещений.

Правила монтажа электропроводки

Ещё в школе на уроках физики нас учили, что электричество и влага не совместимые вещи. Вода хорошо проводит ток и может вызвать короткое замыкание. Последствия могут быть весьма плачевные. Пожар никому радость не приносит. Поэтому советую придерживаться определённых правил, которые помогут избежать многих ошибок. Баня – это влажная и агрессивная среда для электричества.

Во-первых, надо грамотно выбрать провод: марку и сечение. Во-вторых, использовать соответствующую фурнитуру: светильники, розетки, выключатели, распредкоробки. И третье – правильно расключить провода в распределительных коробках и собрать вводной щиток.

Выполнив эти пункты, Вы с уверенностью можете сказать, что электропроводка в бане, выполненная своими руками, будет надёжной и безопасной. Хотя, каждому делу учиться надо. И нет лучшего учителя, чем практика. Ну ладно, речь не об этом.

Как подключить баню к электричеству от дома?

Баня строится отдельно от дома и подключается к щиту отдельным кабелем, через свой автомат и УЗО. Чаще всего кабель с питанием прокладывается под землёй, что имеет некоторые преимущества перед созданием воздушной линии.

  • Преимущество номер один заключается в том, что такой вид прокладки обеспечивает сохранность кабеля и исключает его обрыв при порывистом или шквальном ветре.
  • Преимущество номер два —  состоит в том, что незаметность кабеля не портит внешний эстетический вид окружающего ландшафта. Распределительный щит чаще всего устанавливается у входя в помещение, с наружной стороны, но так же возможна установка внутри помещения. К этому щиту подключены электрические розетки и осветительные приборы.

Если в планах есть установка дополнительного электрооборудования — электрической печи (хотя кто будет ставить в каркасном варианте или срубе  электро печь?), парогенератора, электрического отопления, то общей мощности должна соответствовать не только проводка в бане и парилке, но и сам основной силовой кабель.

Подключение электричества по воздушной линии

Отдельно стоящую баню можно подключить кабелем СИП или алюминиевыми проводами без изоляции, которые натягиваются между двумя строениями. Лучше выбрать СИП кабель, чтобы не тянуть над участком провода без изоляции. Система СИП имеет собственную систему крепления к фасадам и несущую стальную жилу, что дает возможность натягивать кабель.

Если метраж от точки подключения линии более 25 метров, требуется установка промежуточного столба. Кабель СИП имеет алюминиевые провода и его нельзя вводить в деревянную баню. Для ввода в баню на фасаде устанавливается силовой автомат или рубильник, после которого подключается кабель с медными проводами и с помощью металлической гильзы вводится в помещение.

Подземная прокладка электрического кабеля

Этот способ подключения бани потребует проведение значительного объема земляных работ при откопке траншеи глубиной  от 0.8 до 1,2 метра, от точки подключения до бани. Кабель для подземной прокладки можно уложить непосредственно в землю или использовать пластиковую гильзу из трубы, для лучшего сбережения кабеля от повреждения.

В этих целях лучше использовать продукцию с изоляцией сделанной из сшитого полиэтилена марки СПЭ, который имеет гарантию около 25 лет. Кабель можно подключить к двум щитам снизу, через фундамент по внутренней стене с его укладкой в металлической трубе. Такой вид подключения предназначен для сохранности кабеля от возможных повреждений механического характера и соблюдения требований ПУЭ.

Монтаж распределительного щитка

Размеры внутреннего щита обусловлены количеством используемых АВ и УЗО, которые будут устанавливаться. Щит размещается на высоте от 1,5 до 2 м от пола рядом с входом в баню, чтобы включать его при входе. На вводе обязательно устанавливается УЗО на всю электропроводку и вводной автомат, который должен иметь меньший ток срабатывания, чем автомат в доме, который защищает отходящую линию. Если в доме установлен автомат в 25 А, в бане на вводе возможна установка автомата в 20 А. УЗО на вводе защищает всю электропроводку бани и предназначено для защиты бани от пожара и защиты людей от возможного поражения электротоком при его утечке.

Расчёт мощности проводки и выбор кабелей

Для выбора правильного сечения кабеля, необходимым будет знать мощность проводки. Существуют различные справочные данные, где можно в зависимости от сечения кабеля определять предполагаемую мощность всех устройств. На всех электрических приборах есть бирка с указанием их мощности потребления.

Советы по расчету мощности и выбору электрокабелей:

  1. В случае, если в баньке среди электроприборов будут монтироваться только осветительные приборы, общая мощность получится порядка 1-3 кВт.
  2. В случае использования вдобавок к световым приборам – электропечи, общая мощность будет соответственно выше и составит около 6-7 кВт.

Когда устанавливается проводка, следует учитывать ее общую мощность на 20-25% процентов выше от рассчитанной мощности всех приборов, находящихся в баньке.

Рассмотрим пример расчета:

  1. Если мощность всех устройств в бане равна 6 кВт, то проводку рекомендуется просчитать на 7 кВт. Для таких величин будет правильно выбрать кабель ВВГнг-LS, имеющий сечение 3х4 (4 мм2).
  2. При выборе электрических проводов для освещения, рекомендуется выбирать сечение размером 3х1,5 (1,5 мм2), а для розеток лучше всего будет размер провода – 3х2,5 (2,5 мм2).

Подводка электрических кабелей к баньке осуществляется 2 базовыми методами:

  1. Подводка под землю (земляной способ) – проводится укладка электрического провода под землей, эта процедура считается накладной, как по финансовой составляющей, так и по производственной. (Нужно вырывать траншеи по особым правилам и до определенного уровня, используемый кабель для такого способа является более дорогостоящим);
  2. Монтаж по воздуху (воздушный способ) – осуществляется проложением провода непосредственно по воздуху, над зданием баньки. Он является наряду с предыдущим более экономичным, но в свою очередь также требует выполнения своих необходимых норм и правил.

Немного секретов проведения электропроводки в бане

  • все необходимы аксессуары, такие как выключатели, распаечные коробки и розетки, лучше всего покупать в авторизированных точках продажи, обязательно с брызгозащитой и не ниже IP-44 для внешней проводки. Корпус изделия должен закрывать внутренности со всех сторон. Ввод лучше всего делать снизу, изготовив при этом небольшое U-образное колено около места ввода. Так конденсат не сможет попасть вовнутрь изделия.
  • напомним, что проводка в помещения с большой влажностью проводится через дифференциальные автоматы, автоматы и устройства защитного с током отключения 10-30 мА. Для освещения таких помещений целесообразным будет использование пониженного напряжения ( 12-36В), это не повлечет за собой дополнительных затрат по установке трансформаторов. Раз в месяц, вам надо будет проверять УЗО, нажав на кнопку «ТЕСТ».
  • проводку нужно выполнять проводом с двойным уровнем изоляции типа ПВС.
  • в парной используется термостойкий одножильный провод с изоляцией из силикона – SILFLEX sif S=0,25-185 ммкв.
  • в парной или в топке, лучше использовать низковольтное освещение и не размещать выключатели или розетки. Для защиты на вводе в щиток устанавливаются УЗО, а на розетки дифавтоматы.
  • проводка делается как в пластиковых, так и металлических трубках. Так же ее можно делать в специальной гофрированной трубе из негорючего материала. В случае воспламенения такая труба не горит, а начинает плавиться, тем самым помогает загасить очаг возгорания, оплавить его и не позволит огню распространиться дальше. Такой же материал используется и в коробках.
  • светильники в парилке и моечной должны иметь степень защиты не меньше IP-54.
  • рекомендуется делать молниезащиту и заземление.
  • щиток лучше всего устанавливать в комнате отдыха.

Подведем итоги

Проект электроснабжения бани обычно составляется при уже построенном доме. О разработке проекта при строительстве  «с нуля» рассказывается в статье «Об особенностях разработки электропроектов для новых квартир и домов».

Компания «Мега.ру» выполнит профессиональное проектирование электроснабжения бани по типовым и индивидуальным проектам, кирпичной или сделанной из сруба, отдельно стоящей или встроенной, с мансардой и без. Компания работает в Москве, Московской области и прилегающих областях, а также дистанционно. Связаться с представителями компании можно по телефонам, указанным на странице «Контакты» или через форму обратной связи.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
