Монтаж электросети в гараже начинается с четкого понимания нагрузки, которую создадут инструменты и системы обогрева. Обычно такие работы занимают от двух до четырех выходных и обходятся в сумму от 10 до 25 тысяч рублей за материалы. Правильная электрика в гараже своими руками исключает риск короткого замыкания и обеспечивает стабильную работу оборудования. Грамотный подход к планированию позволяет избежать переделок в будущем.
Подготовка и расчеты перед началом работ
Я всегда начинаю с оценки общего электропотребления. Нужно выписать все приборы: от мощного компрессора и сварочного аппарата до обычных лампочек и электрообогревателя. Без этого расчета легко ошибиться с сечением кабеля или номиналом автомата. Базовые навыки работы с током обязательны, так как ошибки здесь стоят слишком дорого. Весь процесс должен строго соответствовать нормам ПУЭ, чтобы обеспечить безопасность людей и имущества. Сначала я составляю список всех потребителей, затем прикидываю время на каждый этап, чтобы не растягивать стройку на месяцы.
Один раз я забыл учесть мощность зимнего конвектора, и в итоге автомат выбивало при каждом включении обогрева. Теперь я всегда закладываю запас мощности в 20-30%.
Выбор необходимых материалов
Для надежного монтажа я использую только медные провода с негорючей изоляцией. Основной выбор падает на кабель ВВГнг-LS, который не поддерживает горение и имеет низкое дымовыделение. Для розеток беру сечение 3х2.5 мм², а для освещения достаточно 3х1.5 мм².
- Кабель ВВГнг-LS 3х2.5 (силовые линии)
- Кабель ВВГнг-LS 3х1.5 (свет)
- Устройство защитного отключения (УЗО)
- Автоматические выключатели разных номиналов
- Гофрированная труба ПВХ или ПНД
- Распределительные коробки
- Подрозетники для бетонных или деревянных стен
- Розетки и выключатели с защитой IP44 и выше
| Наименование | Характеристика | Расход на 20 м2 | Цена за ед. |
|---|---|---|---|
| Кабель ВВГнг-LS 3х2.5 | Медный, негорючий | 30-40 м | 110 руб/м |
| Кабель ВВГнг-LS 3х1.5 | Медный, негорючий | 20-30 м | 80 руб/м |
| Гофра ПВХ | Диаметр 20 мм | 50 м | 25 руб/м |
| Автомат 16А | Однополюсный | 3 шт | 350 руб/шт |
| УЗО 30мА | Защита от утечек | 1 шт | 1200 руб/шт |

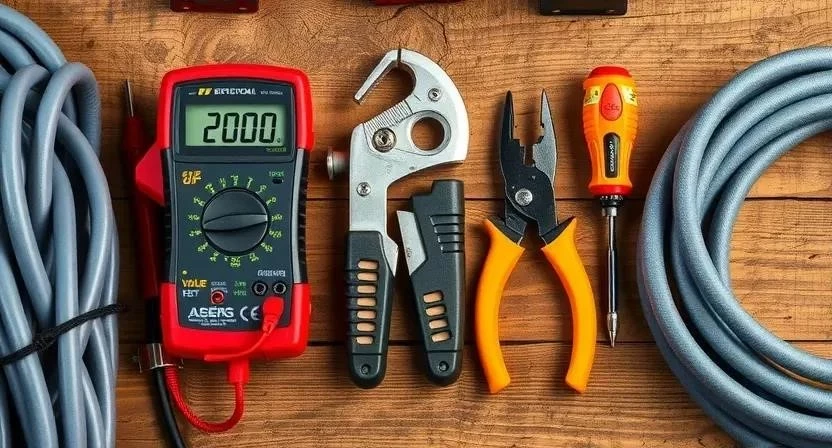

Инструментарий для электромонтажа
Качественный инструмент ускоряет работу и делает соединения надежными. Перфоратор необходим для штробления и сверления отверстий под подрозетники. Стриппер позволяет снимать изоляцию, не повреждая жилы провода. Мультиметром я проверяю целостность цепей перед подачей напряжения. Индикаторная отвертка помогает быстро найти фазный провод. Кусачки нужны для обрезки кабеля, а уровень гарантирует, что розетки не будут висеть криво. Лестницу-стремянку использую для монтажа светильников на потолке.
- Перфоратор — для отверстий и штроб
- Стриппер — для зачистки жил
- Мультиметр — для прозвонки цепей
- Индикаторная отвертка — для поиска фазы
- Кусачки — для резки провода
- Уровень — для ровной установки
- Лестница — для работы на высоте
| Инструмент | Функция | Статус |
|---|---|---|
| Перфоратор | Штробление стен | Купить/Аренда |
| Стриппер | Снятие изоляции | Купить |
| Мультиметр | Проверка напряжения | Купить |
| Индикаторная отвертка | Определение фазы | Купить |
| Уровень | Выравнивание | Купить |
Подготовка помещения и поверхности
Сначала я полностью очищаю стены от мусора, пыли и старых креплений. Пространство под будущими трассами кабеля должно быть свободным. Все оборудование, которое может помешать монтажу, временно убираю из гаража. Затем приступаю к планированию: отмечаю точки расположения розеток и светильников. Важно, чтобы розетки находились в удобных местах, но подальше от зон возможного попадания воды.

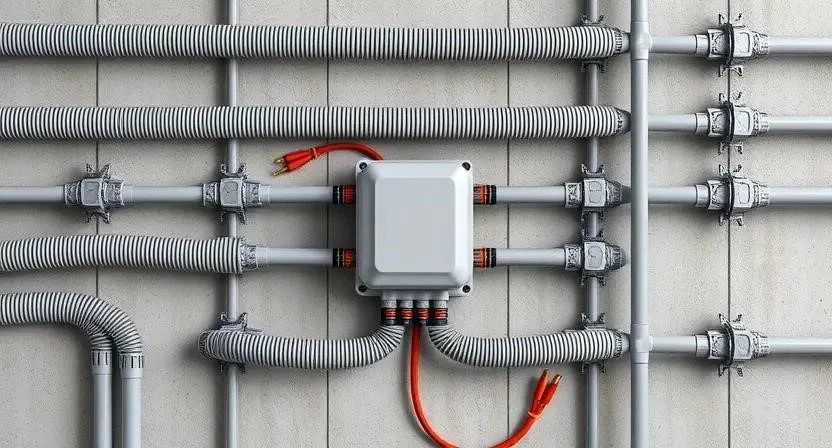

Разметка трасс выполняется строго по вертикали и горизонтали. Если я выбираю скрытый монтаж, делаю штробы в стенах. При открытом способе устанавливаю пластиковые клипсы или кабель-каналы. Плоскость стен проверяю уровнем, чтобы гофра ложилась ровно и без изломов. Кривая стена может привести к тому, что кабель-канал будет отходить от поверхности, что выглядит неопрятно и снижает надежность.
Пошаговая инструкция по монтажу
Работа требует последовательности. Перед началом обязательно надеваю защитные очки, перчатки и респиратор, особенно при штроблении бетона. Проветривание помещения обязательно при работе с химическими закрепителями.
- Составление схемы электросети (2-3 часа). Рисую все линии и точки подключения.

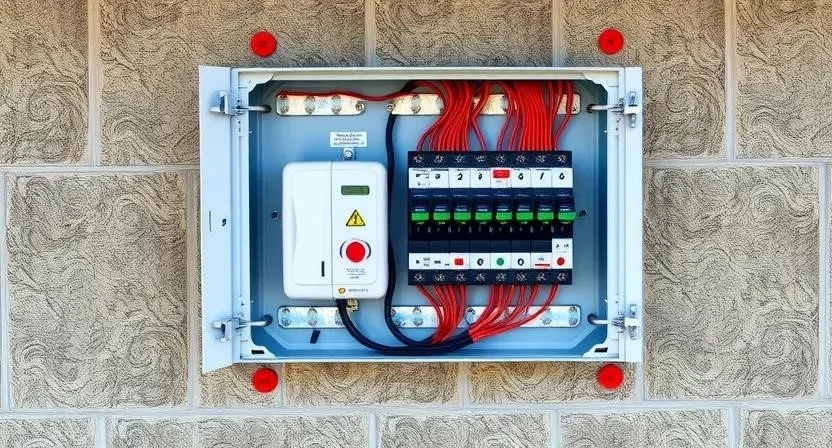

- Сборка распределительного щита (4 часа). Устанавливаю УЗО и автоматы на DIN-рейку.
- Монтаж гофры и подрозетников (6 часов). Закрепляю трассы и вбиваю стаканы в стены.
- Прокладка силовых линий к розеткам (5 часов). Затягиваю кабель 3х2.5 в гофру.
- Прокладка линий освещения (4 часа). Использую кабель 3х1.5.
- Установка распределительных коробок (3 часа). Размещаю их в доступных местах.
- Соединение проводов в коробках (5 часов). Использую клеммники WAGO, скрутки запрещены.
- Установка розеток и выключателей (3 часа). Фиксирую механизмы в подрозетниках.
- Монтаж светильников (3 часа). Подключаю светодиодные панели к сети.
- Подключение заземления (4 часа). Монтирую контур заземления снаружи гаража.
- Проверка цепей мультиметром (2 часа). Прозваниваю каждую линию на отсутствие КЗ.
- Подача напряжения и тест нагрузки (1 час). Проверяю работу всех приборов.
| Этап | Срок выполнения | Критический параметр |
|---|---|---|
| Схема и разметка | 3 часа | Точность расположения точек |
| Монтаж трасс | 11 часов | Надежность крепления гофры |
| Коммутация | 10 часов | Качество зажима в клеммах |
| Заземление | 4 часа | Сопротивление контура |
| Тестирование | 3 часа | Отсутствие утечек тока |
Важные технические нюансы
В гараже часто бывает сыро и холодно, что влияет на изоляцию. Поэтому я использую только материалы с повышенной влагостойкостью. Установка УЗО обязательна, так как оно защитит от удара током при утечке через корпус старого инструмента. Сечение провода подбираю строго по мощности: для розеток только 2.5 мм², чтобы кабель не грелся при работе сварочного аппарата. Температура в помещении при монтаже должна быть выше +5 градусов для нормальной пластичности кабеля.
Типичные ошибки новичков
Многие пытаются сэкономить и используют тонкий провод, который начинает плавиться под нагрузкой. Отсутствие заземления — еще один грубый промах, превращающий корпус станка в опасный объект. Я однажды заметил, как сосед соединил провода простой скруткой, и через год в коробке началось искрение. Также часто ставят розетки слишком низко, где их может залить водой при уборке пола.
- Использование алюминиевого провода вместо медного.
- Отказ от установки УЗО в сыром помещении.
- Соединение жил с помощью скруток.
- Размещение розеток в зонах риска (низ стен, рядом с водой).
- Неправильный подбор номинала автомата (слишком мощный для тонкого кабеля).
Расчет стоимости и экономия
Для среднего гаража площадью 20 кв.м затраты на материалы составят около 12-15 тысяч рублей. Если нанимать электрика, работа обойдется еще в 8-12 тысяч. Я сэкономил около 10 тысяч рублей, выполнив монтаж самостоятельно, хотя и потратил больше времени на изучение схемы.
| Статья расходов | Своими руками (руб) | С мастером (руб) | Экономия (руб) |
|---|---|---|---|
| Материалы | 13 000 | 15 000 (с наценкой) | 2 000 |
| Работа | 0 | 10 000 | 10 000 |
| Инструмент (аренда) | 1 500 | 0 | -1 500 |
| 14 500 | 25 000 | 10 500 |
Обслуживание сети после запуска
Электрика требует внимания даже после завершения всех работ. Раз в полгода я провожу протяжку всех винтовых контактов в щитке и розетках, так как от вибраций или перепадов температур они могут ослабнуть. Также проверяю целостность изоляции в местах возможного механического воздействия. Срок службы качественного кабеля ВВГнг-LS составляет до 30 лет, но при правильном уходе сеть прослужит еще дольше.
Альтернативные способы монтажа
Существует два основных варианта прокладки проводки. Скрытый монтаж в штробах выглядит эстетично, но требует много грязной работы и подходит только для бетонных или кирпичных стен. Открытый монтаж в кабель-каналах или гофре гораздо проще в реализации и позволяет легко добавить новую розетку в будущем. Для освещения я рекомендую использовать модульные светодиодные системы — их легко расширять по мере необходимости.
Ответы на частые вопросы (FAQ)
Какой кабель лучше выбрать для гаража?
Оптимальный вариант — ВВГнг-LS. Он медный, не горит и не выделяет едкого дыма.
Можно ли использовать алюминиевые провода?
Нет, алюминий хрупок, быстро окисляется и имеет худшую проводимость. Только медь.
Обязательно ли ставить УЗО?
Да, в гараже высокая влажность и много металлических корпусов, УЗО спасет жизнь при утечке тока.
Какое сечение провода нужно для розеток?
Для силовых линий стандарт — 2.5 мм², для освещения — 1.5 мм².
Как правильно заземлить гараж?
Нужно вбить в землю стальной уголок или специальный контур и соединить его с шиной заземления в щитке.
Можно ли объединить свет и розетки в одну линию?
Не рекомендуется. Свет и розетки должны идти на разные автоматы, чтобы при коротком замыкании в розетке вы не остались в темноте.
Как рассчитать количество автоматов в щитке?
Один автомат на группу розеток (до 3-4 шт) и один отдельный автомат на всё освещение.
Что делать, если стены из газобетона?
В газобетоне штробить очень легко, но используйте специальные дюбели для пористых материалов.
