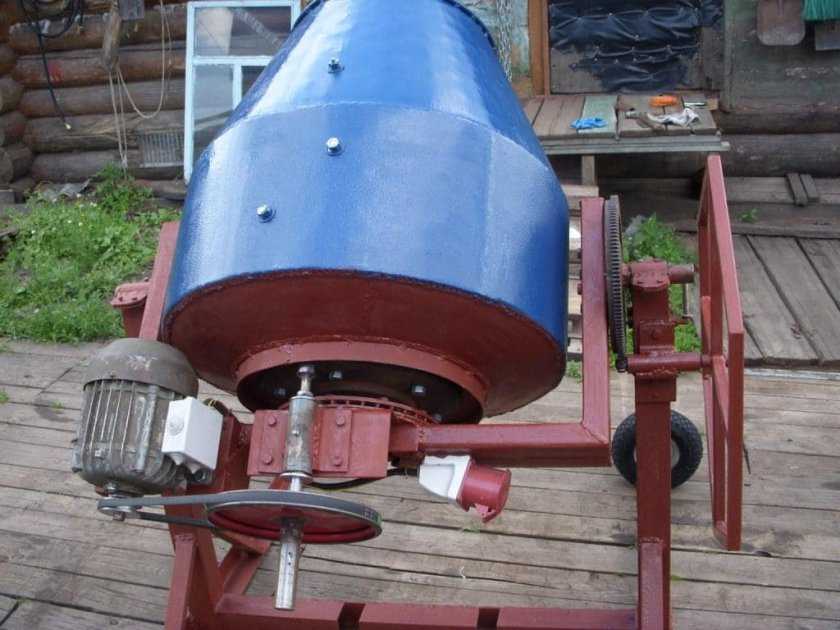

Как сделать бетономешалку своими руками: видео и чертежи

Этапы сборки конструкции

1. В округлой бочке проделать сквозные отверстия примерно по центру боковых сторон. В них будет входить вал для соединения с барабаном.

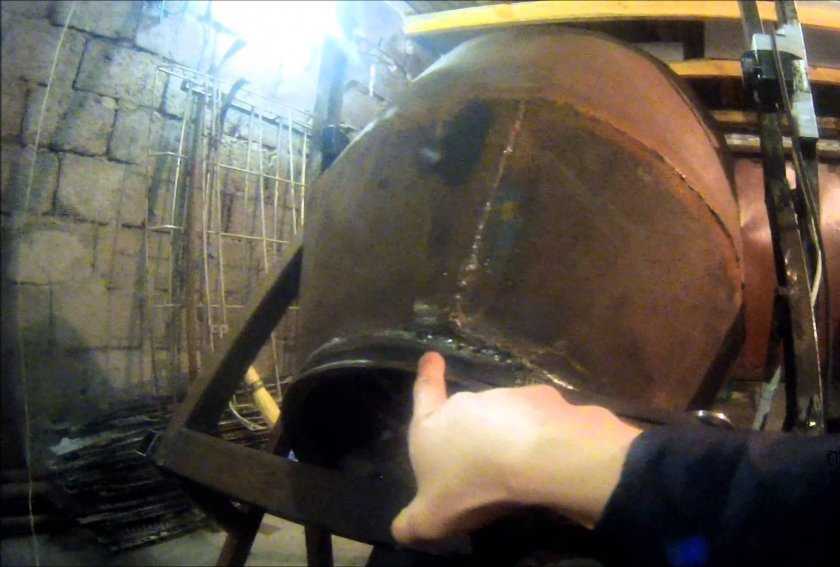

2. К донной части бочки приварить зубчатый венец. Он является частью редуктора.

3. К боковым сторонам изнутри ёмкости приварить по диагонали лопатки (лопасти). Высота их не должна превышать 15 см.

4. К зубчатому венцу закрепить шестерню меньшего диаметра.

5. Из швеллера либо уголков сварить элементы рамы, которые по виду напоминают букву А. Соединить обе детали между собой швеллером, учитывая, что интервал между ними должен соответствовать параметрам бочки и крепежам. В принципе форма рамы моет быть разной, главное, чтобы она обеспечивала устойчивость конструкции в момент работы двигателя.

6. Усилить раму наклонной стойкой, к которой фиксируется конденсаторная коробка и пускатель.

7. Закрепить на раму двигатель и редуктор.

8. Фланец-ступицу насадить на редуктор. Зафиксировать миксер шпонкой и болтом через отверстие на валу.

9. Подсоединить двигатель с пускателем и проводом, на конце которого устанавливается вилка.

10. Ножки рамы оснастить колёсиками, если есть потребность перемещать бетономешалку по участку.

11. Металлический бак покрасить защитной эмалью. Краской пройтись нужно только по наружной поверхности.

Завершается сборка тестовым запуском без заполнения бака ингредиентами.

Требования к самодельным бетономешалкам

Оптимально обустроенная конструкция должна иметь надежный каркас, прочные крепления, предназначенные для удерживания основной бочки. Кроме того, самодельная бетономешалка должна соответствовать следующим требованиям:

1. Прочность.
2. Устойчивость. При вращении основной бочки конструкция не должна упасть в самый неожиданный момент. В процессе строительства мешалки лучше использовать уровень для регуляции расположения каркасных стоек.
3. Высота расположения жерла для закладывания составных компонентов не должна находиться слишком высоко и слишком высоко. Чаще всего бочку крепят с возможностью поворота не только вокруг своей оси, но и по пути «вниз-вверх». Для придания поворотной конструкции должной устойчивости дополнительно изготавливают стопоры, ограничивающие излишние движения.
4. Прочность самой бочки, устойчивость к действию влаги, механическим повреждениям. В раствор часто добавляют гравий, который при ударах может повредить тонкостенные материалы.

Мотор и электропроводку надежно укрывают за специальным щитком, в который не может попасть вода, бетонный раствор, мелкие камушки.

Другие варианты

Если вы понимаете, что своими руками вам приготовить основу для заливки фундамента каркасного дома или других маленьких сооружений не удастся, тогда прибегните к помощи профессионалов.

Не ломая голову над тем, сколько взять компонентов и как их замешивать, можно купить куб бетона, которого должно хватить на небольшое строительство.

Куб этого строительного продукта стоит от 2400 рублей. Эта цифра касается самой низкой марки. Куб марки средней прочности (М400) стоит от 3200 рублей. Самая дорогая и надежная марка – М600.

Куб такого бетона обойдется в 4 тысячи.

При любых строительных работах необходимо придерживаться определенного порядка действий, чтобы результат был максимально качественным. Точный порядок загрузки бетономешалки является одним из важнейших факторов, от которых зависит итоговое качество раствора.

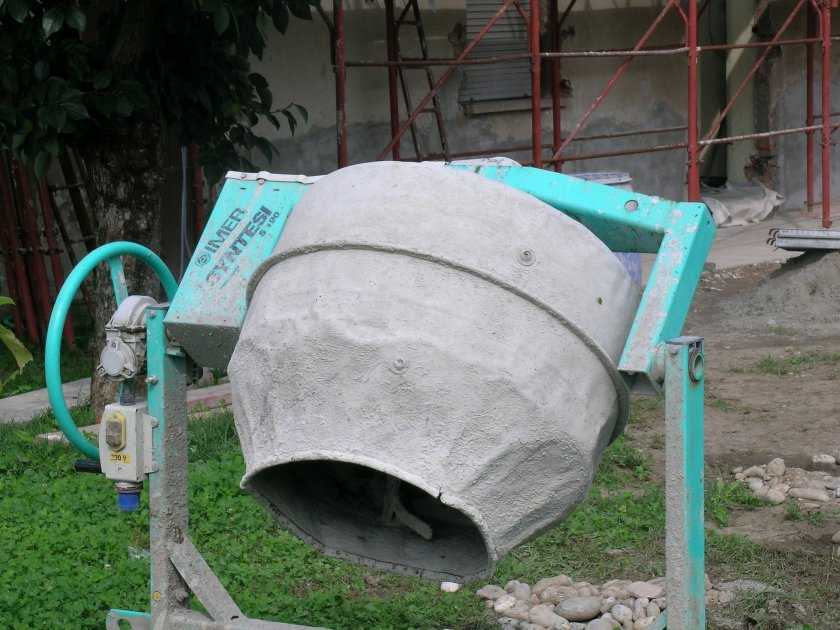

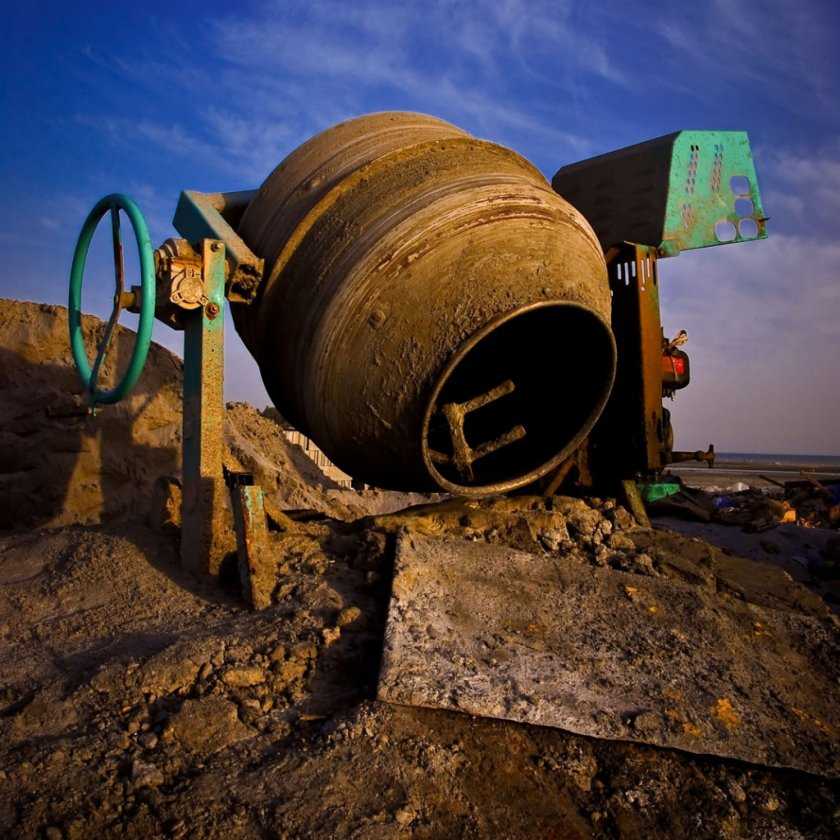

Бетономешалка — строительное оборудование, предназначенное для приготовления однородной бетонной смеси.

Привод

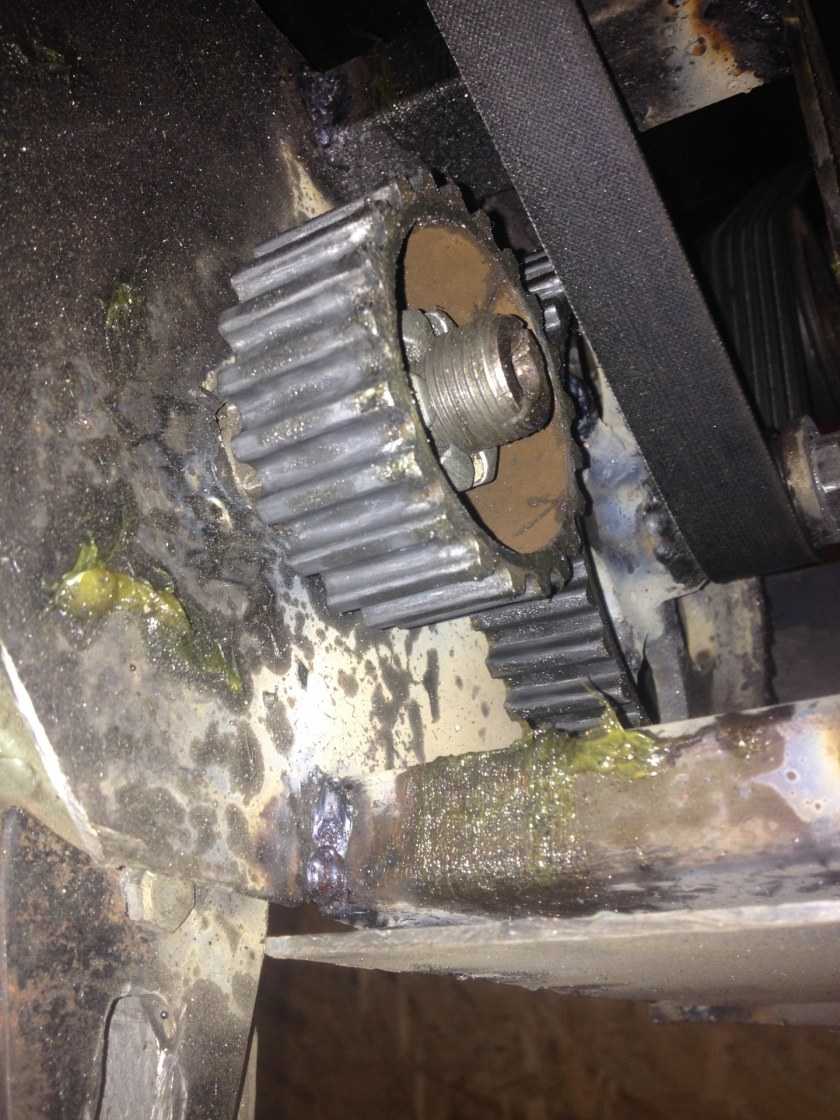

В заводских бетономешалках используется зубчатый венец, который самостоятельно изготовить невозможно. А чтобы осуществить достаточную замену, потребуются следующие элементы:

• маховик старого автомобильного двигателя (от любой легковушки);
• шестерня-бендинг, с помощью которой стартер старого авто подключался к маховику;
• ступица колеса (все от того же легкового автомобиля).

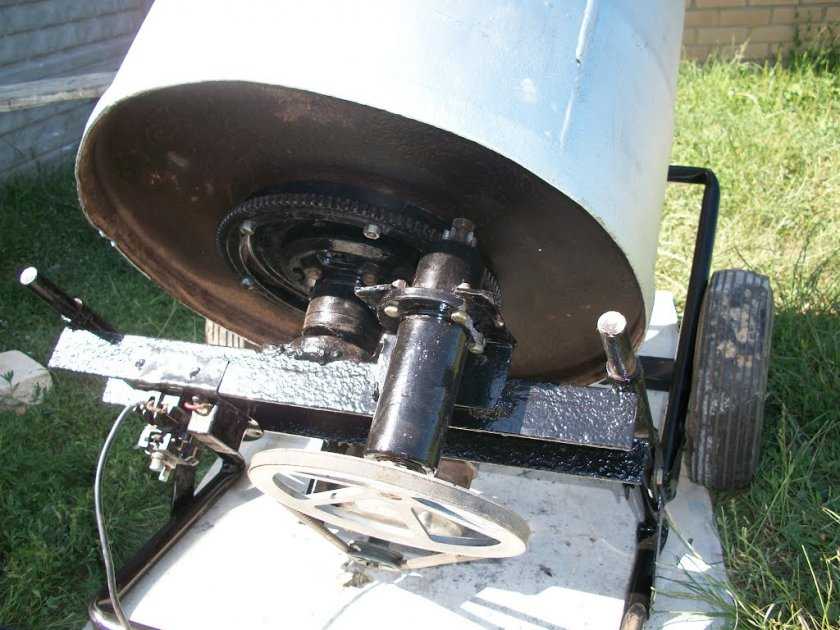

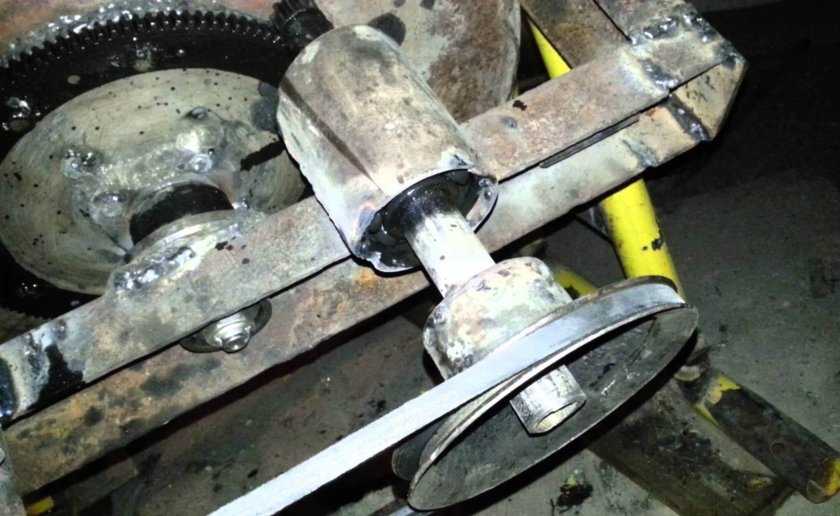

Вариант самодельного привода № 1: ось, на которой закреплены и вращаются маховик с бадьей, коренным своим концом входит в муфту с подшипником качения (№ 208). Муфта же располагается внутри ступицы.

Вариант самодельного привода № 2: ступица приваривается к маховику, а к ней болтами за днище крепится бадья. В этом случае нужны 2 муфты — одна присоединяется к маховику, а вторая подкрепляет горловину бадьи.

Первое решение удачнее, поскольку во втором случае на подшипник муфты вверху будет постоянно попадать раствор, если бадья наклоняемая, с верхним выгрузом. Но такой привод вполне оправдается, когда бадья будет горизонтальной с глухими днищами, а выгруз боковой.

Хорошо также, если у мастера в наличии имеется механический редуктор с нужной передачей (для наклонной бадьи подойдет прямой, а для горизонтальной — угловой). Его достаточно будет установить на ось.

Рабочая скорость бадьи не должна превышать 30-50 оборотов в минуту. Иначе раствор будет разбрызгиваться. А если скорость сделать меньше, смесь плохо перемешается. Чтобы обеспечить требуемый скоростной режим имеет смысл зубчатую передачу дополнить ременной.

Мощность двигателя (для смешивания нужного объема раствора обычной вязкости) должна быть:

• 20 Вт/л для вращающейся бадьи под наклоном;
• 15 Вт/л для бадьи, вращающейся горизонтально;
• и 12 Вт/л для неподвижной бадьи с осевым миксером.

Показатели представлены по нижнему пределу мощности, верхний может оказаться и большим.

Механические смесители

Самодельная бетономешалка своими руками механического типа внешне очень похожа на гравитационную. Главное различие находится у нее внутри.

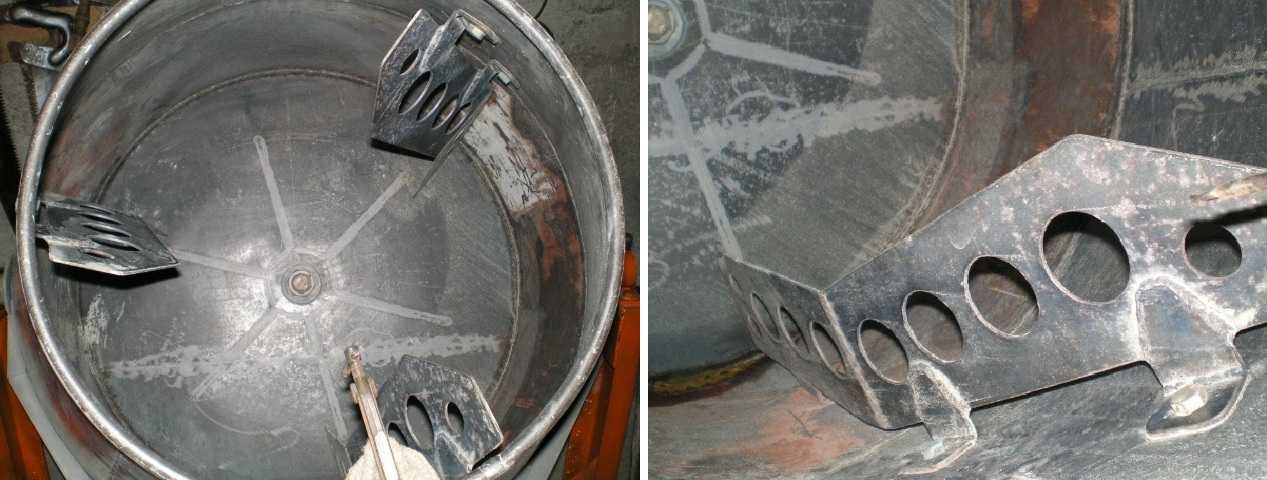

Это направляющие и рассекающие лопасти, приваренные к внутренним стенкам емкости. Они направляют падение переворачиваемых пластов, рассекая их при этом на отдельные части.

В этом случае сметь будет получаться более качественной и за более короткое время. Наличие лопастей изменяет сам принцип гравитационного перемешивания. Поэтому рабочую емкость можно располагать не только горизонтально, но и под углом, что позволяет более рационально использовать объем бетономешалки и делает работу более удобной.

Схематическое изображение механического бетоносмесителя.

Кроме этого, рабочая емкость, установленная под углом к горизонту, уже не требует наличия закрывающейся герметичной крышки, а вываливание готовой смеси можно осуществлять через постоянно открытое отверстие, переворачивая саму рабочую емкость.

Изготовление рабочей емкости

В качестве рабочей емкости можно также использовать стальную бочку, к внутренним стенками которой следует приварить стальные лопасти под углом 30-35 градусов. Высота лопастей должна быть равна четверти диаметра бочки. Возможен вариант приварки лопастей к вращающему валу, проходящему внутри.

Более сложным вариантом будет изготовление емкости собственной конструкции, этакой самоделки. Для этого понадобится отрезок стальной тонкостенной трубы с толщиной стенки 2,5-3,5 мм, диаметром не менее 800 мм и длиной не менее метра.

Опорную раму лучше всего изготовить из стальных профильных труб.

Одну сторону трубы заваривают стальным кругом. С другой стороны вырезают 4-6 треугольных сегментов, которые подгибают к середине и сваривают между собой. В итоге получается емкость, напоминающая грушу. Внутри груши приваривают лопасти, а по центру, с внешней стороны днища, — стальную ось для последующего закрепления приводного шкива.

Они менее подвержены изгибу, чем уголок, и имеют относительно небольшой вес. В конструкции рамы следует предусмотреть установку опорных колес, на которых будет лежать емкость, и площадку для установки электродвигателя.

Сама рама должна состоять из двух частей:

1. опорной, на которой будет держаться вся конструкция;
2. поворотной, на которую будет опираться рабочая емкость.

Опорная рама с ручкой и колесиками.

Опорная и поворотная части рамы соединяются между собой через короткие валы, закрепленные в подшипниках или втулках.

К одному из валов нужно приварить поперечную ручку для возможности наклона поворотной части рамы, а вместе с ней и рабочей емкости, которая будет лежать на раме, опираясь на колесики.

Привод механической бетономешалки

Привод для вращения миксера в устройствах такого типа встречается крайне редко и только при маленьком объеме рабочей емкости. Обычно для вращения используют электродвигатель, соединенный с миксером через ременную передачу.

Еще лучше соединять электропривод через редуктор, но сделанная своими руками бетономешалка в этом случае окажется слишком дорогой с точки зрения необходимых компонентов. В заводских конструкциях можно увидеть зубчатую передачу от двигателя, установленного сбоку от емкости, в месте наибольшего диаметра, но при самостоятельном изготовлении такое решение выполнимо только теоретически.

Бетономешалка своими руками: инструкция с чертежами и схемами. Фото + Видео!

Бетономешалка требуется, когда происходит строительство. Экономия на материале приводит к плохим последствиям, поэтому его следует тщательно выбирать.

Бетон используется как при постройке крупных зданий, так и для фундамента небольшого помещения.

Разновидности изготовления бетономешалки

Самый простой вариант – это бетономешалка, которая работает с помощью человеческих усилий. В более сложном варианте используется электродвигатель. Но и он создается из подручных приспособлений.

При изготовлении бетономешалки своими руками следует учесть несколько моментов:

Изделие должно быть безвредным

Особое внимание уделяется преобразователю, который работает от электричества.
Вложений в производство бетономешалки должно быть по минимуму.
Делайте выбор в пользу автоматического изделия, оно проще в применении.

Выбор материалов

Что же требуется для производства ручной бетономешалки? Нам понадобятся:

• крепление;
• трубка;
• сварочное устройство;
• профиль;
• шлифмашина;
• подшипники;
• фланцы;
• бочка на 200 литров;
• металлические уголки 50 на 50 мм;
• карточные петли.

Для изготовления бетономешалки с электрическим двигателем в список потребуется добавить несколько уголков, разрезанная труба по частям, узловую арматуру и сам электрический двигатель.

Поэтапная инструкция

1. С торцевых частей бочки сделать прорези. К ним фиксируются фланцы и вал.
2. По бокам делаются отверстия для заполнения бочки бетоном и прикрепления люка.
3. Карточные петли понадобятся для открывания люка
4. Протяните вал через прорези с торцовых сторон бочки.
5. На вал крепятся фланцы, которые усилят стенки.
6. Уголки требуются для изготовления гребенки. Благодаря ей смесь готовится быстрее. Уголки помещаются с внутренней стороны бочки, и к ним крепятся штыри.
7. Швеллер, уголки и подкосы нужны для подпорок.
8. Детали состыковывают, и полученные подпорки располагают рядом с торцевыми сторонами бочки.
9. Подпорки вкапывают в землю для прочности глубиной около 30 см.

Сборка электрического двигателя

Для изготовления бетономешалки с электрическим двигателем подойдет мотор с одной фазой.

Мотор с бензинных мотоциклов тоже подойдет. Он будет удобен тем, что нет зависимости от электричества.

Вал должен вращаться через подшипники. Раствор используется в максимум в количестве 7 ведер.

Схемы для создания бетономешалки

Он составляется довольно легко. Для самого простого механизма возьмите электрическую дрель, ведро и опора. Бетона при этом будет не много, но для прокладывания дорожки во дворе или для заливания пола в доме такой вариант подойдет.

Для контроля вращения двигателя используйте редуктор, который можно сделать из ремней.

Основные типы бетономешалок

Существует сразу несколько классификаций описываемого в статье агрегата, в соответствии с которыми он разделяется по тому или иному параметру. Так, по принципу своего действия бетономешалки бывают пяти разновидностей.

1. Гравитационные. Отличаются тем, что барабан для замешивания раствора вращается под воздействием силы гравитации. Оптимальный вариант для приготовления вязкого и жесткого бетона.
2. Принудительные.  Более сложная в изготовлении бетономешалка своими руками, где емкость не двигается, а лопасти внутри нее перемешивают компоненты смеси. Такие агрегаты применяются в частном строительстве нечасто.
3. Периодические. Характеризуются незначительной мощностью, а потому нуждаются в частых остановках. Зато для частного строительства это – вполне приемлемый вариант.
4. Редукторные (более известные как венцовые).
5. Постоянные. Такие бетономешалки, судя по названию, функционируют непрерывно, а потому применяются преимущественно при больших объемах работ.

Помимо того, по виду изготавливаемого бетона оборудование может быть двух типов

• растворомешалки;
• бетоносмесители.

Рассмотрим каждый из этих вариантов более детально.

Вариант №1. Растворомешалки

Несложное оборудование, рассчитанное на частное строительство. Рассчитано на перемешивание компонентов, размер фракций которых составляет на более 2 сантиметров. Также агрегаты могут быть промышленными (если объём не превышает 1200 литров) и для частного использования (свыше 30 литров).

Как правило, все ингредиенты перемешиваются в растворомешалках принудительным образом, для чего используется горизонтальный шнек, которые вращается в недвижимой емкости. Если объем агрегата составляет более 100 литров, то он в обязательном порядке оборудуется дозаторами. А если объем оборудования превышает 250 литров, то оно, как правило, будет включать в себя следующие элементы:

• двигатель;
• емкость для смешивания;
• привод;
• вращающийся вал, имеющий лопасти.

Вариант №2. Бетоносмесители

Они рассчитаны на применение с компонентами, чем размер фракций составляет не более 7 сантиметров. Все агрегаты подобного типа классифицируются так же, как было описано в одном из предыдущих разделов статьи.

Кроме того, по особенностям установки они могут быть:

• мобильными (сюда входят как бетоносмесители с шасси, так и агрегаты без него);
• стационарными (зачастую – промышленного назначения, отличающимися повышенной производительностью);
• автомобильными.

Заметим также, что, в зависимости от типа привода и источника энергии, все бетономешалки делятся еще на несколько разновидностей.

• С ручным приводом. Характеризуются тем, что способны преобразовывать мускульные усилия человека во вращение замешивающего органа. Передача в большинстве случаев цепная зубчатая или же ременная. Подобные бетономешалки не очень распространены, поскольку их объем незначителен, а труд они облегчают не очень сильно.
• С мотоприводом. Бетономешалка (своими руками сделанная в том числе) подобного рода функционирует на дизельном/бензиновом двигателе.
• С пневмо- и гидроприводом. Замешивающие органы в данном случае двигаются благодаря превращению энергии сжатого воздуха или жидкости, которые подаются под высоким давлением. Такое оборудование бывает исключительно промышленного назначения, поскольку нуждается в мощных дополнительных устройствах.
• Электрические. Наиболее популярные на сегодняшний день разновидности бетономешалок, причем не только промышленного, но и бытового назначения. Ассортимент таких агрегатов достаточно обширен, а их объем варьируется от 30-ти до нескольких тысяч литров.

Важные характеристики агрегата

Сегодня существуют разнообразные варианты такой техники. Например, на предприятиях нужны огромные передвижные бетоносмесители. Дома такое оборудование не требуется. Для малых замесов есть специальные мини-бетономешалки. Они работают от электроэнергии, а барабан крепится к основанию на колесиках. Поэтому пользователю удобно перемещать агрегат по участку. Кроме того, удобна конструкция и тем, что емкость можно повернуть по горизонтальной оси, чтобы выгрузить бетон на тачку.

Для повышения кпд бетономешалки необходимо поставить мотор

Исходя из размеров оборудования, а также из объема смеси, которую оно готовит за один раз, делается выбор при покупке устройства. Потому что иногда необходимо, чтобы бетономешалка не только легко транспортировалась, но и размещалась в стесненных условиях.

Наконец, существует техника с дополнительными удобными функциями. Например, есть агрегаты, которые самостоятельно загружают сырье в барабан, а затем выгружают бетонную смесь. Такие устройства не требуют приложения физического труда, облегчая процесс строительства.

Изготовление бетономешалки

Смешение компонентов происходит под действием крутящего момента барабана и силы тяжести (гравитационный способ). Ни о какой мешалке типа блендера или дрели и речи быть не может. Исходная смесь относится к трудно перемешиваемым.

Принцип действия

Для приготовления, в ходе перемешивания должен быть задействован сразу весь ее объем. Поэтому выгоднее, как по энергозатратам, так и по фактору производительности, перемешивать смесь в барабане под действием силы тяжести. К тому же, такую установку легче изготовить в домашних условиях

Изготовление установки, схема

Исходные материалы и оборудование

Чтобы сделать такое устройство потребуется как минимум некоторые навыки работы с металлоконструкциями, и умение их соединять.

Проще всего, конструкцию сделать сварную. Поэтому, помимо набора необходимых материалов, потребуется еще и сварочный аппарат и, естественно, человек, умеющий с ним обращаться.

В качестве исходных надежных материалов, позволяющих применять мешалку практически бессрочно, подойдут:

• Достаточной толщины металлическая емкость в форме цилиндра. Это может быть бочка на 80-200 литров. Однако чем больше ее объем и, соответственно, масса загружаемой исходной смеси, тем тяжелее ее будет вращать.
• Металлический пруток (арматура диаметром 8-12 мм), уголок с ребром от 25 мм для стойки и ручек.
• Муфты, шарниры, подшипники.

Чертеж

Этапы изготовления

Устройства, чертежи которых в большом изобилии имеют в общем доступе, могут иметь индивидуальные детали, но в целом схожую конструкцию. Поэтому и процесс их изготовления делится на одинаковые этапы.

Рассмотрим один из наиболее простых вариантов:

1. Приготовить емкость. Это может быть старая железная бочка. Главное, чтобы она была достаточно прочная и герметичная, без трещин и дырок.
2. Изготовить небольшой люк в середине боковой поверхности бочки. Для этого нужно аккуратно вырезать в ней прямоугольник или квадрат со стороной около 30 см. Из этого отрезка нужно изготовить дверцу для люка, закрепив его на шарниры к бочке.

В ходе эксплуатации люк должен надежно и, главное, герметично закрывать бочку. Для этого лучше использовать резиновые уплотнители. Полоску резины можно приклеить по периметру люка. Сам же люк нужно закрывать перед работой на задвижку или обычный дверной шпингалет.

1. Далее барабан (бочку с люком) нужно закрепить на вращающуюся ось, которая в свою очередь устанавливается на надежный каркас (Смотрите, как показано на фото). Соединение оси, крепящейся к бочке, с рамой стойки может быть как с помощью плотно обживающих ее хомутов, так и посредством муфт с подшипниками.

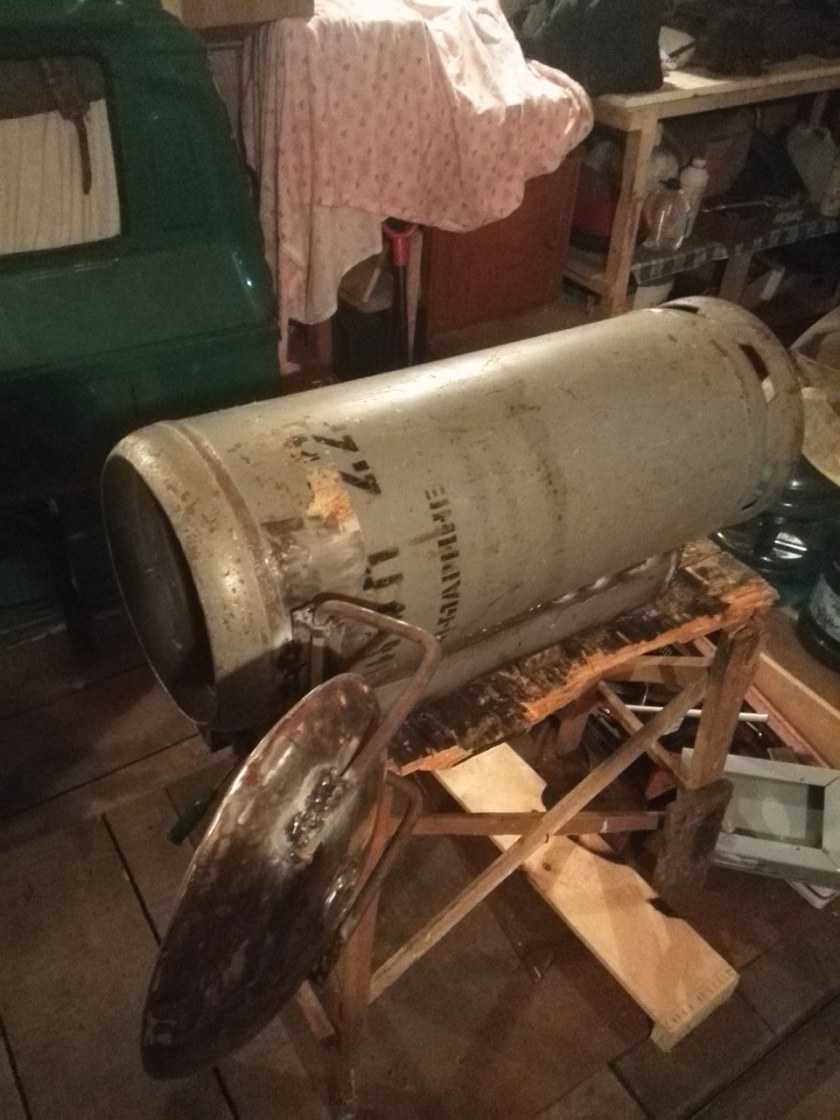

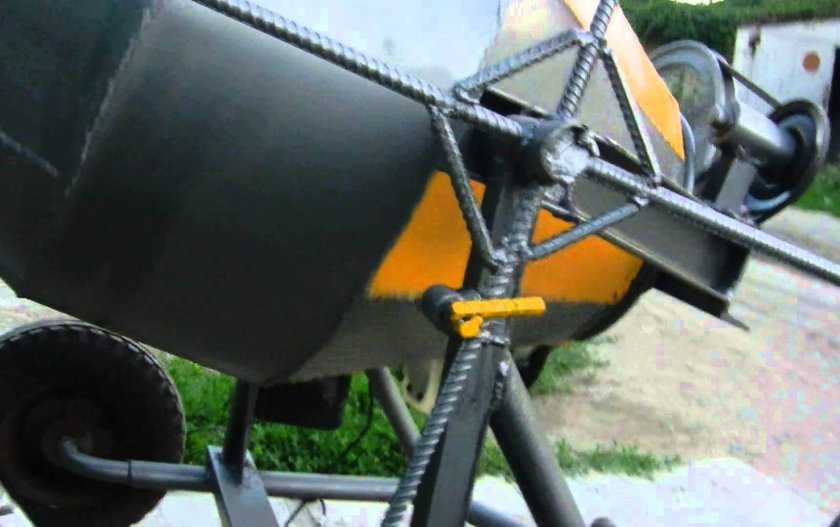

Ручной агрегат своими руками

1. Стойка, на которой устанавливается барабан с закрепленной рукоятью и осью для вращения, изготавливается из прочного материала – металлических уголков, труб, арматуры, брусков или досок достаточной толщины.

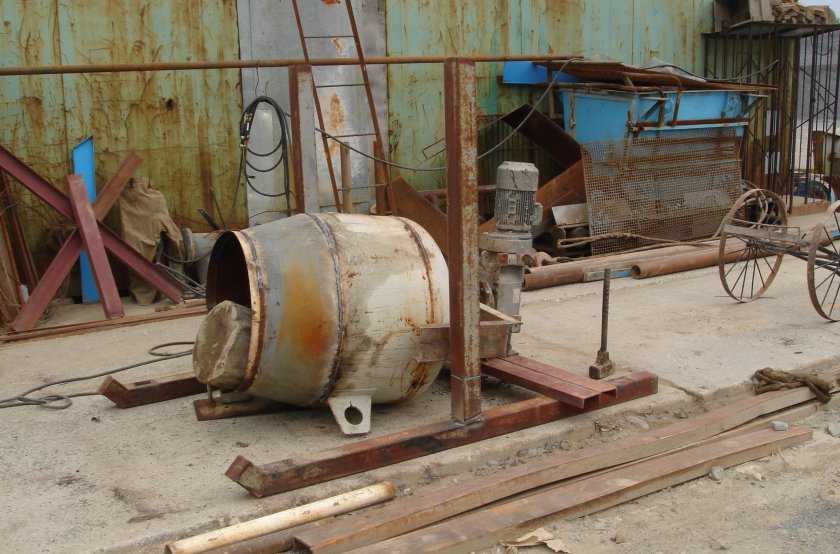

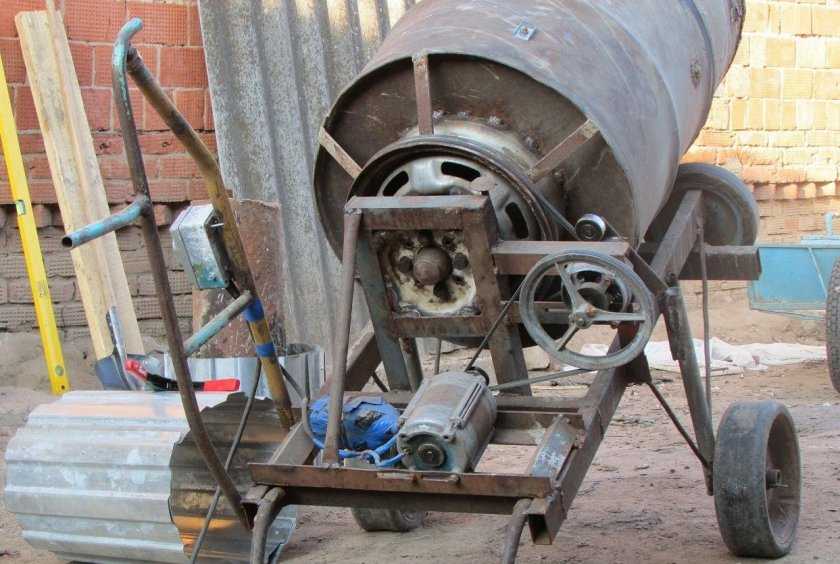

Установка с электроприводом самодельная

Электропривод

Если планируется большой объем работ, например, заливка фундамента для двухэтажного коттеджа, то перед строителем возникает естественный вопрос — как сделать самому установку с электроприводом?

На конструкцию устройства внесение этой детали практически не повлияет. Только в месте, где расположена ручка для ручного вращения барабана, устанавливается электродвигатель, напрямую соединяемый с осью барабана или через редуктор.

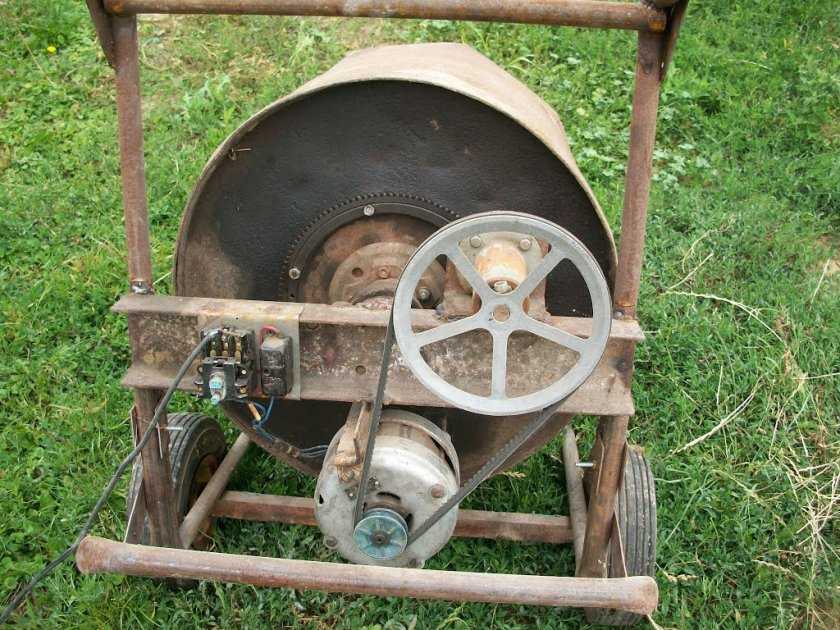

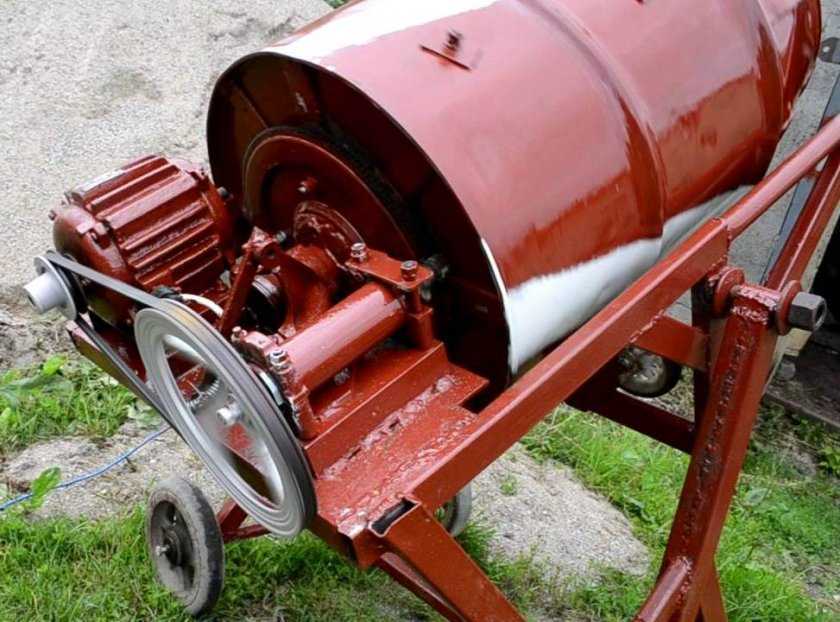

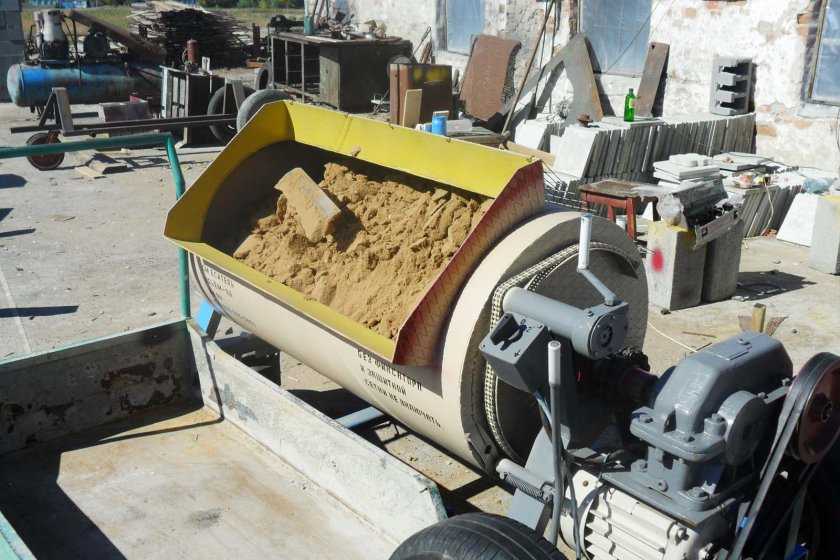

Установка с электроприводом своими руками

Электрический двигатель должен иметь достаточную мощность, хотя все зависит от объема барабана. Так для 200 литровой бочки, производящей 7-8 ведер готового материала за один цикл, необходимо устанавливать двигатель мощностью не менее 2 кВт. При этом, рабочая скорость вращения барабана должна находиться в пределах – 20-40 оборотов в минуту.

Электрический мотор

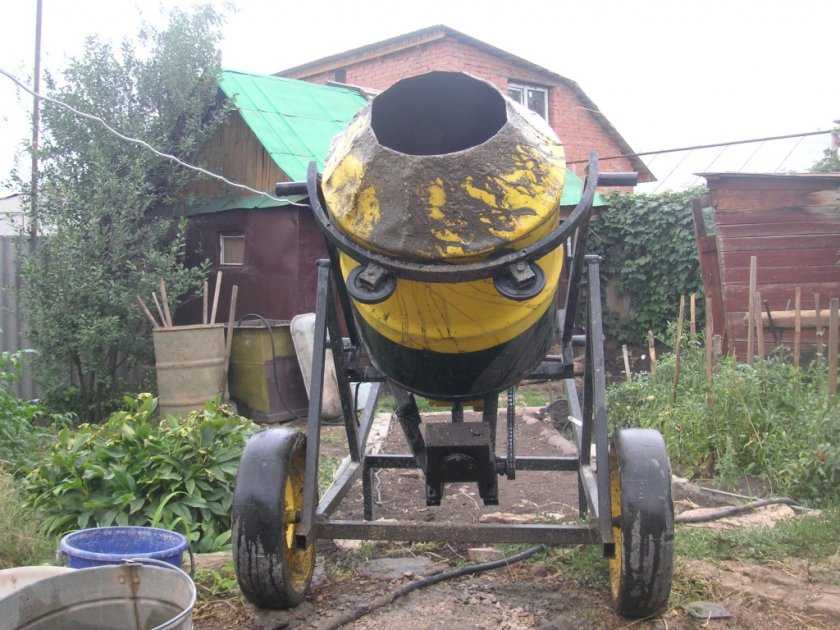

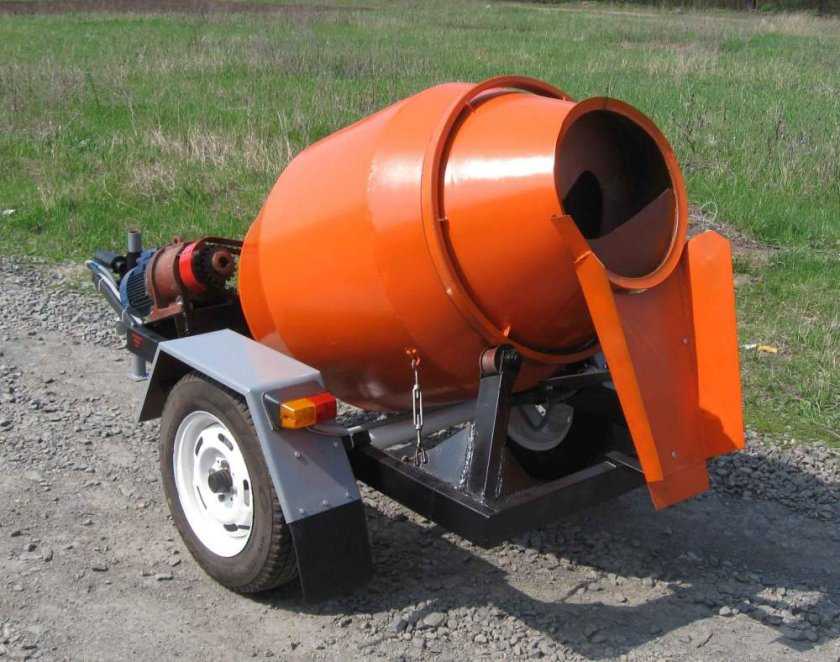

Мобильная установка

Какой бывает бетономиксер

Бетономешалки по способу смешивания разделяются в основном на четыре вида: гравитационные, механические, с вибрацией и комбинированные. Расскажем немного о каждой, чтобы иметь небольшое представление об этом и чтобы можно было выбрать себе подходящую. Ведь она может использоваться для абсолютно разных нужд: в основном это фундамент (дома, забора и много чего еще), но можно из нее отливать по форме разные строительные материалы. Блоки из цемента, арболита и прочего.

Гравитационные

Агрегат такого типа — самый простой вариант и в изготовлении, и в использовании. Ручная бетономешалка своими руками, бадья которой просто вертится по оси, а компоненты раствора под действием силы тяжести перемешиваются. Для больших объемов этот вариант не подходит, потому что не обеспечивает хорошего смешивания. Но если вы всегда замешивали раствор в небольших количествах и большего вам не надо было, то этот вариант вполне может подойти.

Механические

Такая самодельная бетономешалка принудительного действия в чистом виде редко используется, потому что имеет ряд недостатков. Выглядит она следующим образом: бочка в горизонтальном положении с отверстием вверху на всю длину. Ось проходит по центру бочки, и к ней приварены металлические детали, которые перемешивают раствор. Отверстие не позволяет крутить бочку только в одном направлении и приходиться её раскачивать из стороны в сторону. По сравнению с гравитационной, имеет больший объем, это плюс

Недостатки такие: неважное перемешивание по углам и разбрызгивание раствора при высоких колебаниях

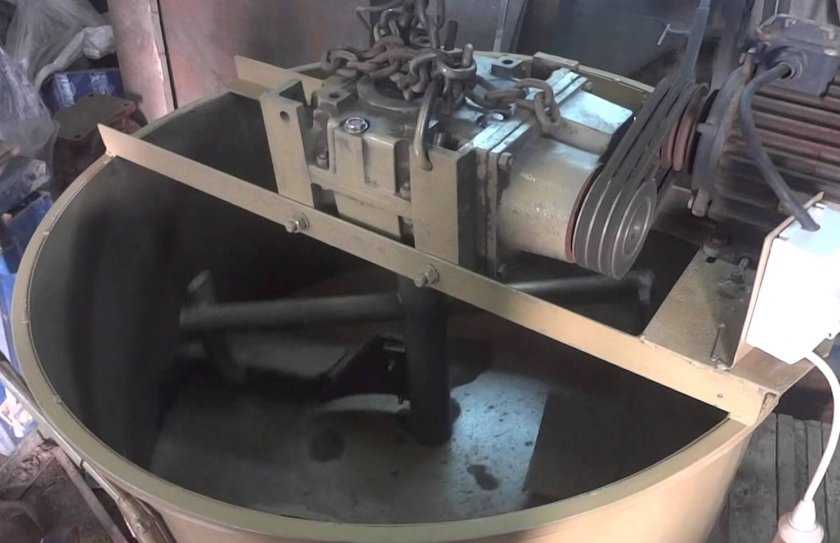

Иногда механические бетономешалки делают абсолютно неподвижными, двигается только ось внутри ее, к которой приварены металлические рассекатели. Такая конструкция хорошо подходит для изготовления блоков из арболита. Об этом мы расскажем чуть ниже.

Вибрационные

Изготовление этого вида ручной бетономешалки своими руками — не такое простое дело. Основной принцип в том, что раствор остается неподвижным, и вся работа по смешиванию возлагается на вибратор. Здесь есть много нюансов, которые, если их не учесть, приведут только лишь к потерянному времени.

Бадья обязательно должна быть круглой, не широкой, но высокой, похожей на форму советской стиральной машины. Вибратор должен быть строго определенной формы, похожим на две невысокие тарелки, сложенные вместе. Собственно, в домашних условиях две металлические тарелки — лучший вариант. Вибратор не должен быть слишком большим, размер его зависит от объема сосуда для смешивания. Если в выборе размера переусердствовать, то даже при видимой работе он все равно не будет перемешивать. И последнее: расположение вибратора внутри сосуда — строго по оси, расстояние до дна бочки равно диаметру вибратора.

Если соблюсти все эти условия, идеальный раствор из вашей бочки обеспечен. Но при плохом качестве песка или цемента придется перемешивать несколько дольше. Один минус: большой расход электроэнергии. И ни в коем случае не пытайтесь в качестве вибратора бочки использовать перфоратор. Многие умельцы пытались делать бетоносмеситель, но чаще всего терпели неудачу.

Комбинированный бетоносмеситель

Бетоносмеситель такого вида представляет собой сочетание гравитационной и механической установки. Раствор вращается в горизонтальной или наклонной плоскости, а внутри самого сосуда делаются выступы, дополнительно помогающие перемешивать компоненты. Делаются они обычно из металлических пластин разных форм, которые привариваются к внутренней стороне фляги. Бетономиксер такого типа позволяет перемешивать раствор большого объема, качество смешивания тоже хорошее. Приварить пластины в бетоносмеситель не составит большого труда, поэтому этот вид самый широко используемый. В дальнейшем речь пойдет именно об этом типе бетономешалок.

Бетономешалка своими руками: чертежи и конструктивные особенности при постройке + 71 фото

Если у вас собственный дом или дача, значит вы часто сталкиваетесь с необходимостью проведения строительных работ тех или иных масштабов.

Никакое строительство не сможет обойтись без бетона – будь то беседка, ограда, терраса или дорожка.

Если вы запланировали несколько крупных построек, то можно оформить заказ на готовый заводской бетон – его доставят прямо на ваш участок. Бригада строителей обычно так и делает.

Но этот вариант имеет следующие минусы:

• высокая цена бетонной смеси;
• вам придется приобрести бетон объема бетономешалки, т.е. несколько кубов. Не каждая стройка требует такого количества бетона;
• плотная жилая застройка может не позволить проехать тяжелой технике.

Есть еще вариант – брать бетономешалку на прокат, но при частом использовании это выйдет дороже, чем приобрести ее в собственность.

Вследствие всего вышеперечисленного иметь собственную бетономешалку – лучший выход. Изготовить такой необходимый агрегат собственноручно вполне осуществимо.

Бетономешалка, сделанная своими руками имеет следующие плюсы:

• Она будет иметь нужную вам форму;
• Такой агрегат имеет низкую себестоимость, так как может быть сделан из материала, находящегося под руками;
• Самодельную бетономешалку легко обслуживать и ремонтировать;
• Ей можно гордиться перед соседями и знакомыми.

Перед изготовлением бетономешалки лучше на собственном опыте опробовать покупной вариант — предложите свою помощь соседям, имеющим промышленный экземпляр, или разово воспользуйтесь прокатом. Это поможет понять принцип ее действия и выбрать подходящие параметры.

Большой размер не означает лучший вариант. Такие агрегаты очень энергозатратны. Как маленькая емкость, так и крупная лимитирует количество бетона, получаемого за 1 цикл. Вследствие этого к выбору параметров бака следует подходить очень ответственно.

Чтобы сделать бетономешалку своими руками, вам потребуется крепкая ёмкость в форме цилиндра, прочная рамная конструкция, механизм переворачивания, чтобы выгружать готовый бетон, и редукторный двигатель.

Вам потребуется:

• металлическая бочка, емкостью 100 – 200 л;
• стальной уголок или профиль для станины;
• два б/у подшипника;
• отрезок металлической трубы для оси и ручки.

Из инструментов понадобится болгарка и сварочный аппарат.

• Прорезаем в бочке отверстие в виде прямоугольника, образуя щель по стыку. Привариваем на внутренней поверхности порожек из уголка и прокладываем его резиной с целью герметизации.
• Крышка будет распахиваться наружу, поэтому необходимо установить прочные петли и надежный запор. Имеющуюся заливную дырку можно не заваривать, штатная крышка достаточно надежная.

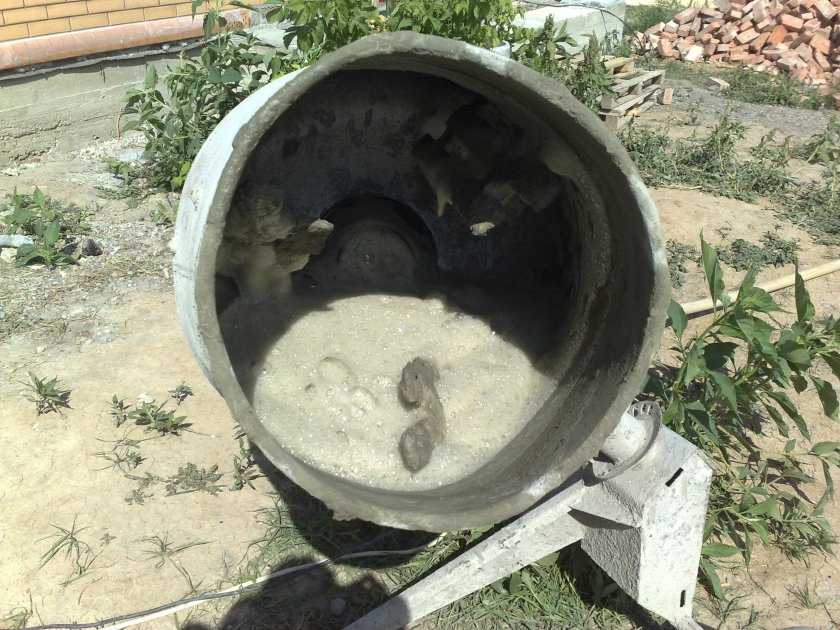

• Внутри привариваем несколько лопастей из листовой стали толщиной 2-3 мм для перемешивания.

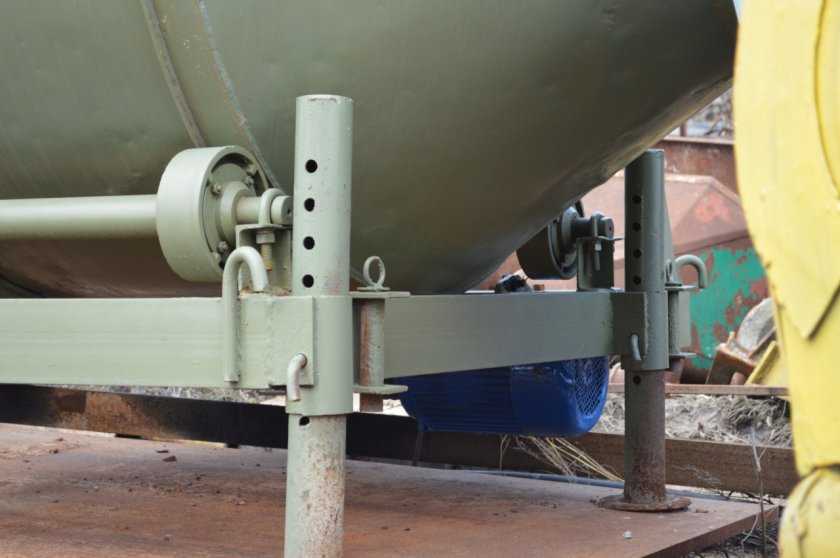

• В центре боковых частей привариваем подшипники, прикручиваем ступицы или просовываем стальную ось.
• Закрепляем бочку на станине, привариваем с одного конца ручку, наподобие колодезной. Бетономешалка готова!

Суть такой бетономешалки в стационарном баке и активных перемешивающих лопатках.

У подобного агрегата есть как плюсы, так и минусы.

Бак изготовлен из 200 л бочки, на которую наварены стенки. Верхняя часть забрана решёткой. Для основания используется профилированная труба. Бак крепится жёстко. Исходные компоненты раствора загружаются сверху, слив готового бетона происходит благодаря затвору с резиновой прокладкой.

Смесительный вал делается из автомобильного коленчатого аналога, лопатки – из уголков и приваренных к ним стальных листов, толщиной 3 мм. В точке выхода вала к редуктору располагается сальник.

Двигатель используется от подъёмного крана. Его мощность 5,5 кВт. Редуктор оттуда же. Мотор имеет 3 фазы и способность менять направление вращения.

Под работающую бетономешалку подставляется поддон, собирающий вытекающую в начале воду. Ее выливают назад в бетономешалку.
