Котел для бани своими руками: простые чертежи + фото и видео инструкция

Монтаж печной трубы в бане

Существуют основные рекомендации по монтажу печной трубы. Температура дымовых газов достигает 450-550°С. Обычная металлическая труба разогревается докрасна.

Нормы безопасности оговаривают, что недостаточно только изолировать печь от деревянной стены, требуется защитить поверхность в местах соприкосновения с дымоходом.

Обязательно предусматривается противопожарная разделка в местах прохождения дымохода через плиты перекрытия и кровлю.

Выбор типа дымохода

Для подключения банной печи применяют керамические и утепленные сэндвич-трубы из нержавеющей стали. Каждый вариант имеет свои преимущества и целевое предназначение:

Керамика – дымоход применяют для внутреннего подключения. Труба проходит через плиту перекрытия и кровлю. Преимущество керамики – долговечность, устойчивость к агрессивной и кислотной среде, практически полное отсутствие появления конденсата.
Сэндвич-дымоход – предусматривается как внутренняя, так и наружная прокладка. Во втором случае, трубу выводят на улицу через боковую стену.

Сэндвич-дымоход и керамика собираются по типу конструктора. Самостоятельный монтаж не сложен. Для облегчения установки, производители предоставляют пошаговую инструкцию с подробным описанием работ.

Все комплектующие материалы, используемые при установке дымоходов, должны соответствовать существующим СНиП и ППБ. Не рекомендуется применять оцинкованную и асбестоцементную трубу, и крепежи, сделанные своими руками.

все видео по установке печи

Особенности конструкции

Несмотря на то что котел, в отличие от печи, имеет совершенно другое устройство, предназначены эти агрегаты для обогрева помещения. Главной особенностью данных изделий является сооружение каменки. Она крепится сбоку котла и самостоятельно нагревается, раскаляя камни в парной. Конечно же, корпус можно изготовить и без каменки, но тогда комната прогреется за счет нагревания самой конструкции.

Еще одним элементом котла является дымоход. Он должен быть оснащен задвижкой, которая будет регулировать вытяжку дыма. А вот каменку можно сделать как навесной, так и встроенной. Все зависит от ваших желаний и мастерства.

Устройство

Прежде чем сделать твердотопливный котел, желательно спроектировать или найти точный чертеж. Это поможет избежать длительного процесса подгонки при изготовлении отдельных деталей. Принцип работы всех таких устройств примерно одинаковый, а значит, чертежи будут похожи между собой

Стоит обратить внимание на размеры установки, диаметры труб, глубину загрузочного пространства. Самодельный котел хорош тем, что параметры можно изменить под свои нужды. Обогреватель не должен занимать слишком много места, быть близко к стене, иметь размеры труб несопоставимые с помещением, в котором он будет находиться

Обогреватель не должен занимать слишком много места, быть близко к стене, иметь размеры труб несопоставимые с помещением, в котором он будет находиться.

Котел длительного горения с вертикальной топкой (еще его называют «бубафоня»). Собирают, в основном из стали с высокой теплоустойчивостью. Толщина металлических стенок должна быть 4-6 мм, чтобы сталь не прогорела в кратчайший срок. Очень часто за основу берут опустошенный газовый баллон или небольшую бочку. Растопка будет идти на дровах или пеллетах. На них сверху ставится поршень, который оказывает давление, не давая образоваться воздушному зазору, ускоряющему горение. Иначе это приспособление называют «воздушный распределитель», посередине распределителя располагается отверстие для прохождения воздуха в топку. Деталь представляет собой кусок листовой стали в форме диска, толщиной не более 5 мм, а диаметром чуть меньше чем диаметра топки, чтобы была возможность свободно перемещать ее в топке, с приваренным к ней стальным штоком. На распределителе со стороны дров установлены 50см перегородки для прохождения воздуха. Это оптимальный размер, т. к. при увеличении топливо будет выгорать очень быстро, а при уменьшении – будут затухать

Устанавливаются перегородки (важно, чтобы они были в форме дуги) так, чтобы получилось подобие крыльчатки

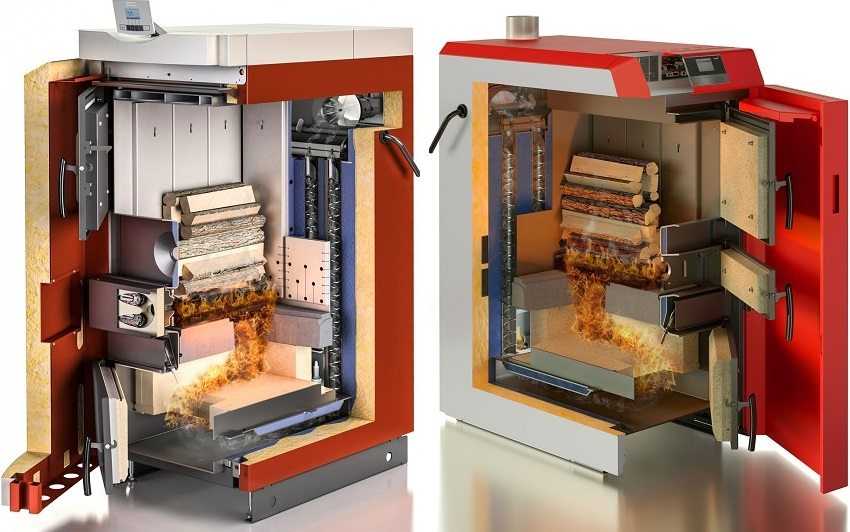

Устройство котла на твердом топливе

Твердотопливный котел можно подключить к системе отопления в доме. Для этого необходимо осуществить одну из следующих схем:

Через топку запустить змеевик, по которому будет идти и нагреваться жидкость;
Установить дымовую трубу так, чтобы она проходила через сосуд с жидкостью, дым имеет достаточно высокую температуру на выходе, а значит, будет эффективно нагревать жидкость.

Конструктивные особенности топок

Эта характеристика оказывает существенное влияние на комфортность принятия банных процедур, на нее стоит обращать внимание

Топочный тоннель отсутствует, дверка установлена сразу на стенке котла, дрова можно подбрасывать только из парной. Самый распространенный вид котлов, установлен в большинстве бань. Преимущества – всегда можно по мере необходимости повысить температуру нагрева парной, нет надобности для этого выходить в другие помещения. Недостатки – дрова в парной увеличивают влажность и уменьшают теплоту сгорания, часть энергии идет на их подсушивание. Кроме того, дрова в парной – источник грязи, а в этом помещении ходят без обуви.
Есть топочный тоннель. Дверка топки выведена в смежное помещение. В этом случае преимущества и недостатки меняются местами.

Если в бане моется небольшое количество людей, то целесообразно покупать котлы первой модификации, в противном случае топку лучше сделать в другом помещении.

Еще могут быть котлы без зольника и колосника.

Пример банной печи без колосника

Отсутствие колосника замедляет скорость горения дров, что становится причиной увеличения длительности прогрева парной. Зато появляется возможность поддерживать комфортную температуру несколько часов. И здесь дать однозначный универсальный совет невозможно, все зависит от ваших конкретных условий.

Как правильно установить

Перед тем как приступать к установке котла, необходимо соорудить мощный фундамент. Он делается из огнеупорного кирпича, в несколько слоев. Затем туда наливается уже приготовленный бетонный раствор, после чего устанавливается конструкция.

Стены, к которым конструкция примыкает, и некоторую часть потолка, через которую дымоход выходит наружу, следует проложить слой огнеупорного материала, например, материал “Изовера”.Также следует иметь в виду, что дымоходная труба должна быть прямой, и без всяких изгибов и поворотов должна выходить строго вертикально вверх.

Обычно трубу приходится изгибать в том случае, если сначала изготовили конструкцию, и только после этого начали задумываться над его расположением. Поэтому сначала нужно определиться с местом расположения конструкции, и только потом приступить к изготовлению конструкции.

Котел – главный атрибут бани. Чтобы он по-настоящему выполнял свои функции, его необходимо установить правильно, в соответствии со всеми правилами. Только тогда процесс эксплуатации будет приносить одно удовольствие

Котел из трубы своими руками

Железный котел, сваренный из металлической трубы, устроен весьма просто. Подготовительные работы в этом случае ограничиваются только изучением нескольких чертежей этих устройств, а также приобретением всех требуемых расходных материалов.

Практически всегда такие котлы производятся из металлической трубы довольно большого диаметра. Удобнее всего взять диаметр приблизительно 500 мм, вполне подходящим станет отрезок длиной не более одного метра. За счет этого можно получить прибор, который может создать комфортную температуру в помещении, объем которого составляет порядка 15 кубических метров или приблизительно 9 квадратных метров.

Для производства такого котла не удастся обойтись без следующих инструментов:

Сварочный аппарат инверторный или электрический;
Угловая шлифовальная машина или болгарка;
Отрезные круги по металлу для болгарки.

Устройство твердотопливного котла для бани

Сначала подготавливают трубу:

На первом этапе изготавливают три опоры, которые будут стоять параллельно поверхности земли на трех различных уровнях. Для этого нужно взять три куска арматуры, диаметр которой должен составлять 14 мм, а длина по 3 см. Первый уровень требуется для того, чтобы установить печь. Второй ставится в зависимости от того, где будет расположена дверца поддувала. Третий устанавливают в 20 см от верхнего края трубы;
В роли дна выступает круг необходимых размеров, который вырезается из стального листа, чья толщина составляет минимум 5 мм;
Для колосниковой решетки, через которую будут проваливаться продукты горения, а также поступать кислород, требуемый для поддержания горения, потребуется круг из листового металла. Берется уже перфорированный лист либо в нем делаются прорези;
Крышка печи выступает в качестве опоры для камней, поэтому ее тоже делают из листовой стали толщиной от 5 мм. В центральной части нужно пропилить отверстие, в которое вставляют дымоходную трубу;
В нижней части будущего котла изготавливают прорезь для установки дверки;
Вместо дверки в некоторых случаях устанавливают короб, через который в котел будет подаваться топливо.

Собирают всю конструкцию на окончательном месте с соблюдением следующей последовательности действий:

На первом этапе в конструкцию вваривают короб. Если эта работа производится уже непосредственно в бане, то короб размещают в котле таким образом, чтобы он выходил либо в предбанник, либо на улицу;
В заранее подготовленное отверстие вваривают дымоходную трубу. Этой работе следует уделить как можно больше внимания, так как если оставить хотя бы малейшее отверстие, то через него продукты горения будут проходить в парилку и там накапливаться. Это может весьма негативно сказаться на состоянии здоровья человека;
Конструкция довольно тяжелая, поэтому под нее обязательно нужно соорудить фундамент. Легче всего сделать в качестве него железобетонную плиту. Вместо него подойдет стяжка из бетона или железобетона. Причем она заливается на щебень, слой которого должен быть минимум 15 см;
Конструкцию ставят на подготовленную основу, а на крышку кладутся камни.

В принципе, вместо металлической трубы зачастую народные умельцы используют бочку подходящих размеров. При этом данную конструкцию можно соорудить без использования любых электроинструментов, кроме сварочного аппарата – все отверстия вырубаются зубилом или топором. Все остальные действия будут точно такими же, как и при работе с отрезком трубы.

Особенности конструкции самодельного твердотопливного агрегата

Прежде всего надо определить форму. Выбирают обычно из двух вариантов: прямоугольник либо цилиндр. В любом случае в передней части размещают поддувальную и топочную дверку. Сбоку устанавливают дверку каменки. Отводы под отопительный контур располагают сзади.

Прямоугольные конструкции

Сложны в раскрое и в изготовлении. Для них требуется большое количество деталей, которые соединяют сваркой. Получается множество швов

Их важно выполнить качественно. Ориентируют прямоугольный прибор по-разному

В вертикальном расположении получается компактная система, занимающая минимальную площадь. Ее нужно надежно закрепить. Горизонтальная ориентация не требует специальных креплений, она устойчива. Но занимает больше места.

Instagram stepan_tyupin

Instagram dolganov_dmitrii

Цилиндрические системы

Изготовить их проще, чем прямоугольные. За основу можно взять бочку либо толстостенную трубу с большим диаметром, изготовленную из подходящего металла. Мастера переделывают и старые газовые баллоны. Плюс таких переделок в том, что берутся готовые бесшовные изделия. Их преобразуют в котел с минимальным количеством швов. Это намного проще для самостоятельной сборки. Ориентировать прибор можно вертикально либо горизонтально. Достоинства и недостатки решения такие же, как и у прямоугольных аналогов.

Instagram santehni4eskie_raboti

Instagram pk_bytstroy

Особенности теплообменника

Важно определиться с конструкцией теплообменника (элемента, который предназначен для разогрева воды): бак или трубчатые элементы. Бак должен быть большим, иначе жидкость будет долго разогреваться

А габариты теплообменника повлияют и на размеры отопительного котла. Чаще используют трубчатые элементы. Их делают в форме змеевика, спирали или сэндвич-трубы.

Самое простое решение: согнуть две трубки, повторяя внутренний диаметр камеры сгорания. При помощи вертикальных деталей соединяют их в общую систему. На одном конце каждого элемента ставится заглушка. К другому концу приваривается патрубок. Первый патрубок находится в нижней части, к нему подводится холодный теплоноситель. Второй — в верхней части, отсюда отводится разогретая жидкость.

Вода через нижний патрубок поступает в теплообменную систему, проходит по ней и нагревается. Чаще всего теплообменник размещают внутри топочной камеры. Но возможны и другие варианты: около дымоотвода или вдоль корпуса котла.

Другой важный момент — материал теплообменника. Уровень его теплоотдачи влияет на качество обогрева. Так, лучшим вариантом считается медь. У этого металла максимальный коэффициент теплоотдачи. Но такое решение будет самым дорогим. Понадобится большое количество толстостенных медных труб, цена которых очень высока. К тому же для их соединения нужна сварка в особых условиях.

Поэтому обычно для изготовления теплообменника используется углеродистая сталь 2,5 мм или толще. Это могут быть трубы подходящего диаметра или листы. В последнем случае сваривается плоский бачок, к его нижней и верхней части приваривается по одному патрубку. К ним подключается система отопления.

Instagram dm.remont

Подготовка основания и стен

Объем подготовительных работ зависит напрямую от материала стен и пола. Если в котельной напольное покрытие выполнено керамической плиткой, а стены заштукатурены или даже облицованы листами термостойкого картона, то дополнительной подготовки не потребуется.

Другое дело, если котел будет установлен на стенах рубленой бани. В этом случае под корпус набивают деревянный щит и укладывают асбестовый картон или вермикулитовую плиту. Корпус остается холодным даже при длительной работе на максимальной нагрузке, но камера сгорания при неправильной регулировке автоматики может прогореть, и тогда огнестойкая защита сбережет деревянную коробку сауны от пожара.

Виды

Банные котлы можно изготовить самостоятельно из бочки или из металлических листов. О каждом из них будет рассказано ниже.

Котлы, сделанные из бочки. Банные котлы, изготовленные из бочки, являются компактными печами, главным элементом которых, служит бочка объёмом не меньше 200 литров. Следует отметить, что бочка должна быть советского производства, так как они намного прочнее современных. Эта же бочка разделена специальной перегородкой на две части. В нижней части имеется топка, под которым располагается зольник с дворцом. Верхняя часть является водонагревательным баком. В перегородку, которая отделяет бак воды от топки, имеется отверстие, через которую проходит дымоход. Одним концом он соединяется с топком, а другим концом выходит наружу через перегородку и слой воды в баке. Каменка, где располагаются камни, располагается сбоку как можно ближе к топке, для эффективного нагрева.
Котлы из листов металла. Такие печи имеют схожее строение с котлами из бочки, но в отличие от них, имеют четырёхугольное сечение. В целом, печи из металлических листов состоят из трех секций:
- Водонагревательный бак. Он располагается выше всех. Через этот бак, как и в случае с печками из бочки, проходит дымоходная труба.
- Каменка. Она располагается ниже водонагревательного бака. Здесь находятся камни. Стенки этой секции изнутри выкладывают огнеупорным слоем из кирпича. Такой слой называется футеровкой.
- Топочная камера. Она является самой нижней секцией конструкции. Здесь также имеется футеровка. Эта секция делится еще на две части. Верхняя часть является собственно топкой, а нижняя часть представляет собой зольник. Перегородка между ними делается из металлической решетки.

Котлы для бань также можно классифицировать по виду топлива, на котором они работают. Так, выделяют следующие виды:

Газовые агрегаты. Такие котлы работают на газе, и будет идеальным вариантом, если в дом подведена система газоснабжения. Сами по себе такие агрегаты очень компактные, занимают мало места. К тому же они не выделяют никаких запахов и отходов. Бывают трех типов:
- Одноконтурные. Такие агрегаты предназначены для обогрева небольшой бани.
- Двухконтурные. Они предназначены для обогрева бани и небольшого количества воды.
- Трехконтурные. Они могут нагревать систему теплого пола, а также нагревать небольшой бассейн.
Электрические. Если к дому не подведен газ, то можно приобрести электрические котлы, которые функционируют на электроэнергии. Несомненным плюсом таких агрегатов является то, что их можно настроить на определенную температуру. Также они являются экологически – чистыми, так как не выделяют всяких отходов. Несмотря на такие преимущества, у этих агрегатов все же есть один главный недостаток – повышенное потребление электроэнергии. Электричество в настоящее время дорожает, поэтому такое сооружение не всем придется по карману.
Твердотопливный агрегат также является неплохим вариантом для бань. Но в них нет системы автоматики, то есть они не могут работать в автоматическом режиме. Поэтому придется каждый раз подходить и загружать определенную порцию топлива. Современные котлы изготавливается таким образом, чтобы извлечь как можно больше тепла из топлива. С этой целю, термоизоляция твердотопливных котлов продолжает улучшаться, чтобы снизить потерю тепла.
Агрегаты, работающие на дизельном топливе. Такие котлы очень удобны в эксплуатации, так как их можно заправлять один раз за полгода или год. Самое главное – нужно найти специальную емкость для хранения дизельного топлива. Некоторые покупают большое количество топлива, и хранят их под землей, заправляя агрегат раз в год. Для такого агрегата требуется отдельное помещение, а все работы, связанные с монтажом и ремонтом таких котлов, следует предоставить опытному специалисту.
Пиролизные котлы. Такие агрегаты в основном работают на дровах. В отличие от обычных печей, они имеют две камеры сгорания. В первой камере дрова подвергаются действиям высокой температуры без доступа воздуха, где они разлагаются, выделяя газ. Этот газ собирается и направляется во вторую топку, где он горит. Таким образом, достигается горение топлива без остатков. Главным минусом является высокая цена.

https://youtube.com/watch?v=z22zuI04mqo

Конструктивные особенности самодельного котла

Для изготовления использована металлическая труба Ø 159 мм длиной 350 мм, с двух сторон приварены заглушки.

Заглушки на трубу

Вход и выход воды осуществляется металлическими трубами Ø 3/4″, нижняя заглушка имеет сливное отверстие, закрытое вентилем. Верхняя крышка имеет три муфты для установки электрических тэнов, диаметр муфт подбирается с учетом размеров резьбы тэнов. Мощность каждого нагревательного элемента 3 кВт. На верхней крышке вмонтирован предохранительный клапан для стравливания критического давления.

Предохранительный клапан

Тэны верхней компоновки, хотя все промышленные агрегаты имеют нижний монтаж нагревателей.

Почему мы изменили их расположение?

Намного упрощается замена вышедших из строя нагревателей. В промышленных котлах приходится полностью сливать теплоноситель из системы, без потерь не обходится. Как мы уже упоминали, в качестве теплоносителей для обогрева бани нужно применять антифриз, выливать его на землю дорогое удовольствие.
Есть возможность быстро заменить перегоревший элемент без полного отключения системы отопления.

Расстояние между верхней крышкой и местом фиксации нагревателей нужно сделать минимальным, это исключит оголение тэнов воздушной подушкой во время нагревания. Все электрическое управление располагается в щитке рядом с котлом. На каждый нагреватель нужен свой автомат мощностью 3 кВт, общий вход питания через разъединитель.

Автоматические выключатели Siemens

Вход и выход теплоносителя имеют отдельные шаровые краны.

Котел с тэнами крепится к стене кронштейнами и дюбелями

Он имеет небольшой вес, в заполненном теплоносителем состоянии примерно 5 кг, особых мер предосторожности во время фиксации принимать не стоит. Мощность нагревателей можно изменять в зависимости от объема обогреваемых помещений

Электрический котел отопления

Допускается установка специального электротехнического оборудования для контроля показателей температуры и давления теплоносителя. Это дает возможность задавать требуемые параметры и включение/выключение обогревателей будет выполняться самостоятельно.

После изготовления и проверки котла можно начинать работы по подключению обогревательных батарей.

Электрический котел отопления – фото

Система отопления с котлом – фото

Видео – Электрический котел своими руками

Горизонтальный котел для бани

Наряду с вертикальными отопительными приспособлениями, не меньшей популярностью пользуются самодельные печки из труб и бочек, имеющие горизонтальную конструкцию. Изготавливаются такие изделия просто:

Нужно взять двухсотлитровую бочку и вырезать в ней несколько отверстий. Два из них предназначены для установки теплообменной трубы. Она должна проходить через бочку насквозь. Еще два послужат в качестве поддувала и дверцы топки. Последнее отверстие необходимо для установки дымохода.
В верхней части будущей печи можно сделать каменку. Часть бочки срезается, а в этом месте привариваются прутья арматуры в форме решетки. Далее нужно сварить конструкцию из листов железа в форме незавершенной перевернутой пирамиды.
Заготовка печи оснащается ножками, после чего ее нужно подсоединить к дымоходу и теплообменной системе.

Изготовить подобную конструкцию не сложней, чем котел из бочки, устанавливаемый вертикально. Недостатком этого изделия является то, что оно занимает много места.

Электрическое отопление бани

Сегодняшние жилые участки содержат, как правило, не только сам дом, но и множество дополнительных, столь необходимых строений. Это и гараж, и летняя кухня, и зимний сад, и баня. Каждое из этих помещений требует качественного обогрева. Чтобы достичь полноценного эффекта, монтаж отопления производится комплексно. И приглашаются для этого – в обязательном порядке – опытные, обладающие нужными допусками специалисты. Во многом монтаж отопления зависит от выбранной вами системы – газовое то будет отопление, электрическое, или с применением иного энергоносителя. Возможно смешанное отопление – тогда грамотность монтажа отопления гарантирует в комфорте проведенную зиму. Идеален, конечно, вариант установки газового отопления, но, к сожалению, газ подведен далеко не везде, а прокладка новой магистрали затрат потребует неимоверных. Тогда отопление электрическим котлом – выход, достойный рассмотрения.

ООО ДИЗАЙН ПРЕСТИЖ

Является отделом Холдинга СпецСтройАльянс

по работе с частными лицами

Проводим работы под ключ с дальнейшим сервисным обслуживанием:

системы отопления;
водоснабжения;
канализации, газификации.

Звоните круглосуточно: 8

Водяной котел своими руками: конструктивные особенности, преимущества

В каждом водяном котле есть следующие элементы:

каменки. В нее засыпают камни для бани, она используется для аккумуляции тепла;
топки. Место, куда кладут топливо, именно здесь прогреваются дрова, и выделяются продукты горения. Нижняя часть топки представляет собой решетку из колосников;
зольника. Находится под колосниками, в нем собираются остатки золы;
водяного теплообменника. Он используется для нагрева воды и ее последующего использования;
дымохода. Через него выходят продукты горения.

Отличием между печью для бани и котлом является наличие водной рубашки (теплообменника), позволяющей включить котел в систему отопления.

Магазинные и самодельные котлы могут различаться расположением отдельных элементов, а также их габаритами.

Главным достоинством водяного котла является экономичность, т. к. он значительно дешевле, чем газовый котел. Кроме того, бани нередко строят на участках, отдаленных от газовых магистралей, где газовый котел установить нет возможности, в этом случае на выручку приходит водяной.

Есть, конечно, альтернативный вариант – электрическое отопление, но такое удовольствие также отличается высокой стоимостью обслуживания.

Монтаж автономного отопительного котла обходится дорого, в разы выгоднее переоборудовать печь и с ее помощью сделать обогрев всех банных помещений. Конечно, в них не будет тепло все время, но пока вы прогреваете парную, в комнатах будет поддерживаться комфортная температура.

Отопление для бани делать необязательно в том случае, если у вас небольшая баня, состоящая из парной и предбанника. Но если есть моечная и комната отдыха, смысл делать отопление, определенно, есть, т. к. печи не хватит, чтобы сделать теплыми все помещения.

Конструкция регистрового теплообменника

Регистр отопления из четырех гладких труб и схема движения.

Теплообменник состоит из простых деталей, и сварить регистр своими руками при наличии навыков сварочного дела не составит труда. При самостоятельном изготовлении отопительного прибора можно точно выдержать требуемые его габариты и технические параметры, необходимые для имеющихся условий эксплуатации. Покупка готового регистра может обойтись примерно в 3 раза дороже, чем затраты на материалы для изготовления конструкции.

Чаще для изготовления регистра отопления используются трубы из углеродистой стали. Применяется также материал из нержавеющей низколегированной стали и чугуна. Расстояние между секциями в регистре должно быть на 50 мм больше их диаметра. Регистры устанавливаются с уклоном по движению теплоносителя не менее 0,05%.

Для увеличения теплоотдачи прибора перемычки монтируются как можно ближе к торцам горизонтальных деталей. Теплоноситель должен поступать в верхнюю часть прибора, перетекать по секциям и выходить их нижнего горизонтального элемента.

Сварка стальных труб.

Трубы в змеевиковом типе регистров соединяются дугами того же диаметра. При использовании S-образного прибора отопления эффективность обогрева повышается за счет увеличения площади теплообмена и снижения гидравлического сопротивления.

Для установки регистров отопления в жилые помещения рекомендуется применять трубы диаметром от 3 до 8 см для соответствия нагрузке на бытовой котел. При расчете количества секций и параметров заготовок учитывается теплоотдача трубы на каждый ее погонный метр. К примеру, 1 м трубы с внутренним диаметром в 60 мм в состоянии обогреть около 1 м² площади помещения.

Параметры конструкции увеличиваются на 20-40% при слабой теплоизоляции помещения и большом количестве окон.

Нижняя секция располагается от поверхности пола на 15-20 см. Для автономного функционирования регистрового теплообменника в них устанавливается ТЭН мощностью от 1.6 до 6 кВт посредством фланцевого соединения.

Особенности конструкции самодельных котлов

Печь в бане функционирует немного по-другому, чем обычные котлы отопления. Да и сама конструкция имеет свои особенности:

Котел, сделанный своими руками, не имеет водяной рубашки, поэтому горячий воздух от топки попадает прямо в помещение.
Из материалов используется сталь, так как из чугуна изготовить котел самостоятельно не получится.
Отсутствуют специальные каналы для дыма, а количество поворотов дымохода из-за характеристик конструкции минимальным. Из-за этого, а также из высокой температуры выходящих газов в местах поворотов металл может с легкостью прогореть.
Как правило, дверца для загрузки топлива находится в предбаннике, а сама топка уже в парной. Поэтому особенностью конструкции является специальный выносной канал.

По внешнему виду котлы бывают как цилиндрическими, так и прямоугольными. Цилиндрический котел можно запросто изготовить из обычной металлической трубы. Чтобы изготовить прямоугольную конструкцию понадобится больше материалов, умения и сил, но зато такие котлы более удобны в работе и пользуются вполне заслуженной популярностью.

Котлы в форме цилиндра

1 – футеровка из огнеупорного кирпича; 2 – стальная бочка; 3 – металлическая труба; 4 – водяной бак; 6 – перегородка между каменкой и топкой из швеллера или арматуры; 7 – топочная камера.

Такие котлы изготовляют из трубы или бочки с толстыми стенками. Диаметр тоже должен быть немаленьким (минимум 40-50 см). Такая конструкция не долговечная, но как вариант для дачи и бани, которая используется нечасто, вполне пригоден. Из инструментов нужно приготовить болгарку и сварочный аппарат.

Отрезок трубы длиной около 100 см используют в качестве камеры сгорания. К ней необходимо аккуратно приварить дно и крышку. Для этих элементов лучше всего брать сталь толщиной не меньше 0,5 см. Такой мини-котел часто делают без колосника. Выносной канал может быть как прямоугольным, так и круглым в зависимости от наличия необходимых материалов. Его ширина равняется толщине стен помещения.

В крышке с помощью болгарки с диском для резки металла прорезают отверстие. К нему приваривают узкую трубку для дымохода с патрубком и заслонкой, чтобы по мере надобности регулировать доступ воздуха и интенсивность горения.

Обязательным условием является наличие каменки. Ее можно сделать, приварив небольшие бортики к верхней части печки, выполненной из трубы уложенной горизонтально. Трубу можно установить и вертикально. Тогда расположение элементов немного поменяется, но принцип действий остается таким же. Если труба расположена горизонтально, необходимо приварить ножки, которые выполняли бы функцию опор. Видео:

Прямоугольные котлы

Для таких конструкций потребуется прочный металл в листах. Лучше всего брать жаропрочную сталь, при этом толщина листов должна составлять 0,4-0,5 см. Габариты котла и топочного отделения рассчитываются, исходя из площади банного помещения. Топка может стоять как по вертикали, так и по горизонтали.

Алгоритм действий выглядит так:

Разметка листов из стали и их раскрой. Это делают с помощью болгарки. Также на этом этапе необходимо порезать металл на трубы и ребра жесткости.
Сварка корпуса. Все швы должна быть качественными. Затем нужно вырезать два отверстия: одно – для дверцы, второе – для дымохода. Патрубок дымохода аккуратно приварить, то же сделать с выносным каналом.
Фиксация ребер жесткости. Они придадут конструкции дополнительную жесткость и прочность и улучшат обмен тепла.
Изготовление и монтаж дверцы с петлями и задвижкой. В самую дверцу можно поставить патрубок с заслонкой, это даст возможность регулировать доступ воздушной массы и интенсивность горения.
Обустройство каменки. Можно просто приварить бортики, а можно оградить котел сеткой и заложить пустое пространство камнями.

Готовые самодельные котлы нельзя ставить прямо на пол. Для них нужно изготовить основание из бетонного раствора или из кирпича. Конструкция также должна находиться на приличном расстоянии от стен помещения. Ближайшие поверхности нужно обшить теплостойкими материалами.

Если есть желание каким-то образом декорировать печку, то лучше всего обложить ее кирпичом. Это смотрится довольно привлекательно, а тепло от котла сохраняется намного дольше. Иногда хозяева хотят покрасить металлический котел. Но специалисты не рекомендуют это делать, так как специальные краски стоят очень дорого и все равно не оправдывают себя и свою стоимость. Дрова горят при температуре около 600 градусов, а такой жар выдержать даже самой высокотемпературной краске сложно. Через короткий период времени она просто выйдет из строя, потеряв свою привлекательность, и ее придется снова и снова обновлять.

Что потребуется?

Потребуется небольшой набор инструментов, материалов, схемы, эскизы конструкций отопительных котлов.

Инструменты

Вопрос инструментов не настолько важен, как уровень мастерства мастера. Простых навыков начинающего сварщика в гаражной мастерской будет совершенно недостаточно. Уровень требуется выше среднего. Причина требований — работа при высоких температурах, давлении горячей воды. Если сварные швы будут недостаточно качественными, вероятна течь, разрыв.

Потребуются следующие инструменты:

Сварочный инверторный аппарат
Сварочный полуавтоматический аппарат
Угловая шлифмашина
Высокоскоростная дрель, набор сверл по металлу
Приспособления для фиксации деталей при сварке — струбцины, ваймы
Сварочный стол
Маска сварщика
Пневматический краскопульт

Материалы

Если не уделить должного внимания качеству материалов, изготовленная в результате многочасового труда конструкция не оправдает ожиданий, выйдет из строя после нескольких дней эксплуатации. Чаще появляются течи водяной рубашки, начинает пропускать дым сквозь сварные швы система дымовых оборотов.
