Как составить ситуационный план участка самостоятельно

Оформление документов для строительства начинается с подготовки схемы местности. Составление ситуационного плана самостоятельно занимает от 3 до 6 часов, а затраты ограничиваются стоимостью бумаги и канцелярии. Это базовый документ, который показывает расположение вашего объекта относительно окружающих территорий. Чтобы понять, как составить ситуационный план участка самостоятельно, нужно разобраться в требованиях госорганов и базовых правилах черчения.

Базовые требования и теория

Перед тем как приступать к чертежу, важно понять юридическую сторону вопроса. Ситуационный план — это упрощенная схема, которая демонстрирует, где именно находится ваш участок в масштабе района. В отличие от межевого плана, который фиксирует точные координаты каждой точки границы для Росреестра, ситуационный план нужен скорее для получения разрешения на строительство или согласования коммуникаций. Я рекомендую заранее изучить требования вашего местного архитектурного отдела, так как в разных регионах могут просить разные масштабы.

Подбор материалов

Для качественного результата понадобятся определенные документы и расходники. Если вы решили рисовать вручную, лучше взять плотную бумагу, которая не поведет себя при контакте с ластиком или корректором. Я использовал миллиметровку, так как она значительно упрощает соблюдение масштаба без постоянного использования линейки.

• Выписка из ЕГРН (актуальная).
• Кадастровый паспорт объекта.
• Лист ватмана или миллиметровки (формат А3 или А4).
• Набор простых карандашей разной мягкости (Т, Н, В).
• Стирательная резинка (мягкий ластик).
• Линейка с миллиметровыми делениями.
• Цветные маркеры или карандаши для обозначения зон.
• Степлер или скотч для фиксации бумаги к столу.

Инструментарий для черчения

Сначала подберем инструменты. В зависимости от вашего уровня владения компьютером, можно выбрать либо классический путь с транспортиром, либо цифровой. Для ручного метода обязателен транспортир, чтобы точно перенести углы поворота границ участка. Если же вы работаете в AutoCAD или онлайн-редакторах, вам понадобится только стабильный интернет и мышь с колесиком для удобного масштабирования.

• Линейка (30–50 см).
• Транспортир для определения углов.
• Компьютер или ноутбук.
• Программное обеспечение (AutoCAD, LibreCAD или простые графические редакторы).
• Доступ к Публичной кадастровой карте (ПКК).
• Принтер для печати цифрового чертежа.
• Цифровой сканер для архивации.

Организация рабочего места

Порядок на столе напрямую влияет на точность чертежа. Организуйте пространство так, чтобы все документы лежали под рукой и не заслоняли область рисования. Я всегда очищаю поверхность от лишних предметов, чтобы случайно не задеть линейку в процессе проведения длинной линии. Подготовьте цифровые копии карт и выписки из ЕГРН на экране монитора, чтобы не перелистывать бумажные оригиналы каждые пять минут.

Меры безопасности: При работе за компьютером соблюдайте режим освещения, чтобы не перенапрягать зрение. Используйте эргономичный стул, так как длительная работа над чертежом может привести к болям в спине. При использовании режущих инструментов (канцелярского ножа для обрезки бумаги) всегда режьте «от себя» на специальном коврике.

Работа с источниками данных

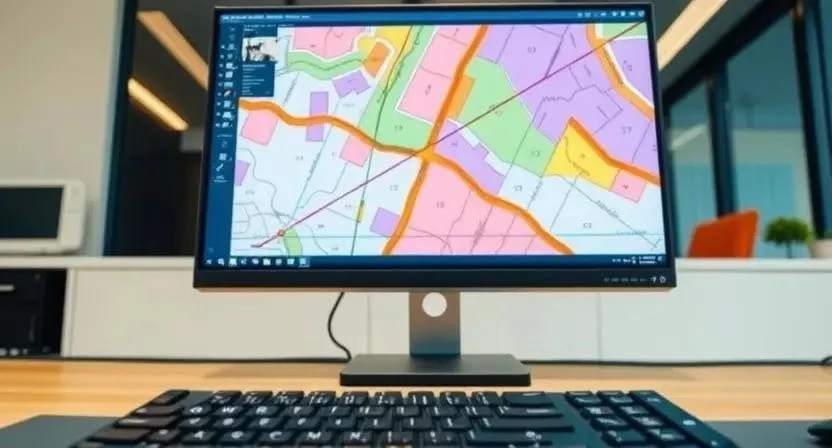

Начинаем с анализа данных. Основным источником будет Публичная кадастровая карта. Найдите свой участок по кадастровому номеру, определите его границы и посмотрите, какие объекты находятся рядом. Важно проверить, совпадают ли границы на карте с тем, что вы видите в реальности и в выписке из ЕГРН. Если есть расхождения, лучше ориентироваться на официальную выписку, так как именно она имеет юридическую силу.

Процесс создания плана по шагам

Двигаемся по четкому алгоритму. Каждый этап требует внимательности, так как ошибка в начале приведет к неправильному масштабу всего документа.

1. Выбор масштаба (15 мин). Определите соотношение. Для небольших участков подойдет 1:500 (в 1 см — 5 метров).
2. Загрузка базы (30 мин). Скачайте фрагмент карты из кадастрового сервиса, где виден ваш участок и прилегающая территория.
3. Ориентация по северу (5 мин). Нарисуйте в верхнем углу стрелку, указывающую на север. Это обязательное требование для любого плана.
4. Отрисовка границ (40 мин). Нанесите внешний контур вашего участка, строго соблюдая масштаб и углы из документов.
5. Нанесение дорог (30 мин). Обозначьте ближайшие проезды, тротуары и подъездные пути к участку.
6. Разметка соседей (20 мин). Нарисуйте границы соседних участков и подпишите их кадастровые номера.
7. Обозначение строений (30 мин). Нанесите контуры вашего дома, гаража, а также капитальных строений соседей.
8. Схема коммуникаций (30 мин). Обозначьте линии электропередач (ЛЭП), газовые трубы и водопровод.
9. Создание легенды (20 мин). В углу листа сделайте список условных обозначений (например: пунктир — газ, сплошная линия — забор).
10. Финальная проверка (20 мин). Перепроверьте все размеры линейкой. Убедитесь, что масштаб не «поплыл».
11. Оформление рамки (15 мин). Подпишите документ: «Ситуационный план участка №…», укажите масштаб и дату составления.

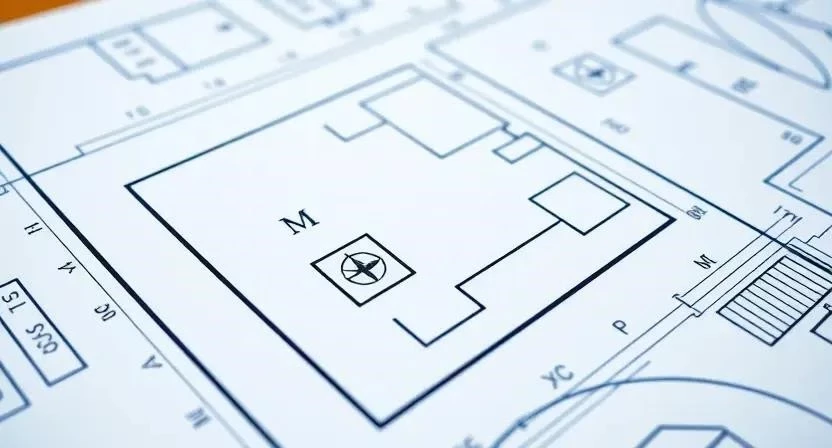

Технические тонкости

Особое внимание уделите толщине линий. Граница вашего участка должна быть выделена жирной линией, а границы соседних территорий и коммуникации — тонкими. Это позволяет с первого взгляда понять, где заканчивается ваша собственность. Однажды я нарисовал план, забыв про толщину линий, и в архитектурном отделе заставили всё переделывать, так как границы сливались с дорогами.

Соблюдайте следующие правила черчения:

1. Используйте только один масштаб для всего листа.
2. Сначала наносите легкие линии карандашом, а затем обводите их.
3. Стрелка севера должна быть четкой и заметной.
4. Все надписи должны быть горизонтальными или строго параллельными линиям границ.
5. Не загромождайте план лишними деталями (деревья, кусты обычно не указываются).
6. Оставляйте поля по краям листа не менее 1 см.
7. Проверяйте соответствие чертежа с ГПЗУ (Градостроительным планом земельного участка).

Ошибки, которых стоит избегать

К сожалению, новички часто допускают одни и те же промахи. Самый критичный из них — использование неверного масштаба. Я сам когда-то перепутал масштаб 1:500 с 1:1000, из-за чего дом на бумаге оказался в два раза меньше реального, и план пришлось выкинуть. Также часто забывают указать север или пропускают важные объекты инфраструктуры, например, охранную зону газопровода, что может привести к отказу в согласовании строительства.

Смета на составление плана

Деньги всегда играют роль. Самостоятельное составление плана практически бесплатно, так как вы тратите только деньги на канцелярию. Заказ у кадастрового инженера стоит значительно дороже, но дает гарантию точности и юридическую подпись. Однако для простого ситуационного плана, который не является межевым, услуг профи часто можно избежать.

Хранение и обновление документа

После того как план готов, его нужно правильно сохранить. Бумажный оригинал храните в плотной папке, чтобы избежать заломов — замятый лист может быть признан недействительным при подаче в органы. Я рекомендую сразу сделать качественный скан в формате PDF или сохранить чертеж в DWG, если работали в программе. Если на участке появляется новая застройка или меняются границы соседних участков, обязательно обновите план, иначе он потеряет актуальность.

Другие способы оформления

Если нет желания рисовать вручную, можно воспользоваться специализированными онлайн-сервисами. Некоторые из них позволяют автоматически выгрузить границы участка по кадастровому номеру и наложить их на спутниковую карту. Я пробовал бесплатные онлайн-сервисы, но в итоге вернулся к AutoCAD, потому что точность привязки к координатам там на порядок выше. В самых сложных случаях, когда местность имеет сильный перепад высот, лучше заказать профессиональную топосъемку, которая даст детальный рельеф участка.

Часто задаваемые вопросы

Чем ситуационный план отличается от генплана?
Ситуационный план показывает ваш участок в окружении других объектов и дорог. Генплан — это детальный проект застройки самого участка с указанием всех построек, дорожек и озеленения.

Можно ли использовать скриншот с карты как ситуационный план?
Для ознакомления — да, но для официальных органов — нет. Скриншот не имеет четкого масштаба и необходимых подписей, поэтому его не примут.

Какой масштаб считается стандартным?
Чаще всего используется масштаб 1:500, так как он оптимален для большинства загородных участков.

Нужно ли подписывать план у кадастрового инженера?
Если план нужен только для подачи уведомления о строительстве, подпись инженера обычно не требуется. Если же это часть межевого дела — подпись обязательна.

Что делать, если границы на карте не совпадают с реальностью?
В этом случае необходимо заказать уточнение границ (межевание). Рисовать план по «факту», если он противоречит ЕГРН, опасно — это приведет к юридическим спорам.

Обязательно ли указывать соседние участки?
Да, это одно из главных требований. План должен показывать ваше положение относительно соседей и дорог.

Какие условные обозначения использовать для дорог?
Обычно дороги обозначаются двумя параллельными линиями с заполнением или штриховкой, в зависимости от типа покрытия (асфальт, грунт).

Можно ли рисовать план от руки?
Можно, но только с использованием линейки и соблюдением масштаба. «Набросок» без размеров не будет считаться ситуационным планом.
