Как обустроить канализацию в бане

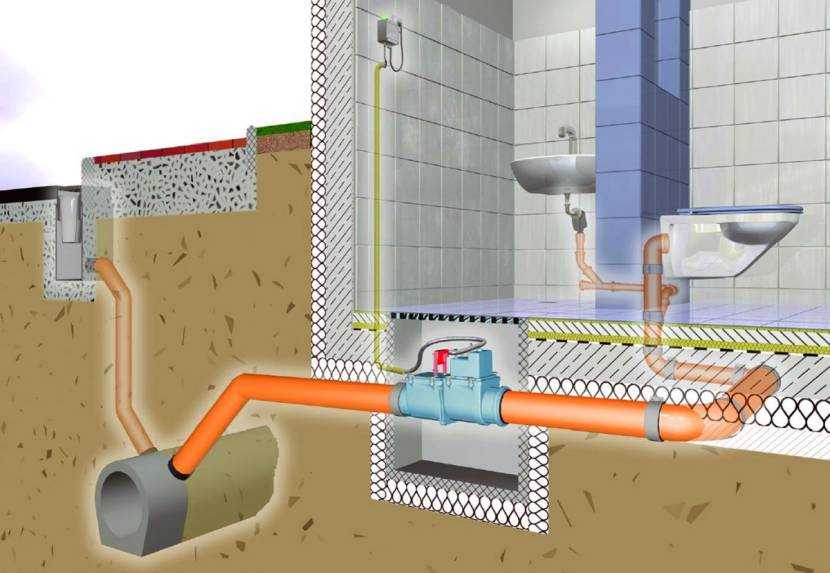

Устройство внутренней системы

Правильнее всего обустройство канализации выполнять еще на этапе строительства бани. Но бывают ситуации, когда приходится благоустраивать уже готовые эксплуатируемые постройки. Объемы выполняемых работ и их последовательность в каждом случае будут разные.

Монтаж системы на этапе строительства

После возведения фундамента определяют точки подключения трапов, раковин и других сантехнических элементов.

В местах прокладки основных веток системы выкапывают траншеи глубиной в 50-60 см по отношению к уровню почвы, дно которых выравнивают с учетом угла наклона по направлению к септику

Глубина заложения труб от земной поверхности до верхней точки уложенной трубы должна составлять:

• для южных регионов – 70 см;
• для средней полосы – от 90 до 120 см;
• для северных регионов – от 150 до 180 см.

Если высота цоколя достигает 30-40 см, то глубина прокладываемых траншей должна составлять порядка 80-100 см относительно верхней точки возведенного основания.

Укладку трубопровода в соответствии со схемой канализации стоит начинать с монтажа основной трубы, не забывая соблюдать уклон. От нее будут отходить крупные узловые элементы и боковые ветки, выполненные их элементов того же или меньшего диаметра. В конечном виде все сливы, предусмотренные конструкцией парной, должны быть соединены в единый трубопровод.

Под концом выходной трубы прокапывают яму для обустройства стока воды. Чтобы проверить правильность уклона труб делают пробный слив. Для этого поочередно во все сливные отверстия заливают небольшие порции воды.

В ведро, размещенное в конце выходной трубы, должен вылиться такой же объем жидкости, что и был залит в отверстия.

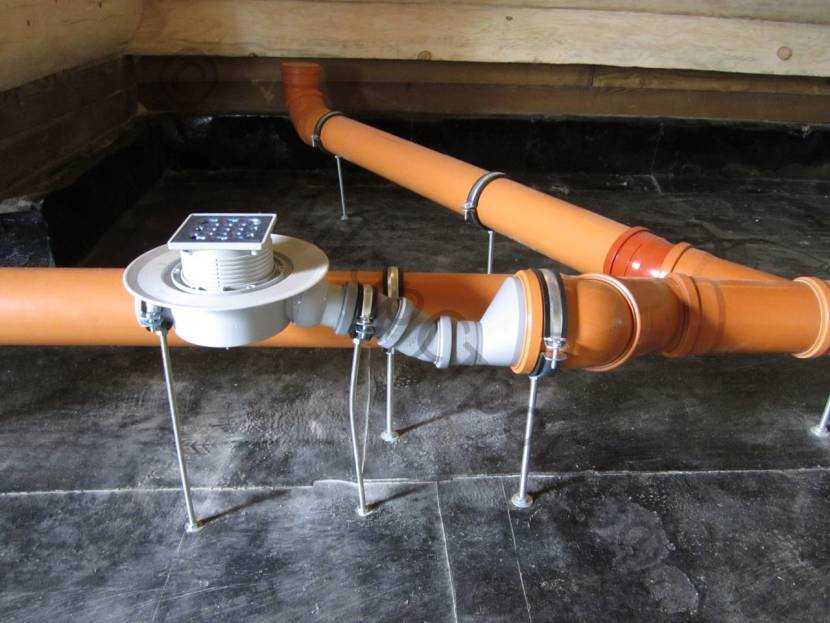

В точках подключения сантехнического оборудования монтируют вертикальные отводки трубы, которые для предупреждения засорения посторонними предметами прикрывают заглушками

Высоту вертикальных отводков делают с запасом. После заливки пола и установки трапиков их легко будет обрезать. На этом же этапе монтируют вентиляционный стояк.

Если устройство канализации в бане выполняют на участке, который расположен в регионе с холодным климатом, стоит позаботиться об утеплении труб.

Для утепления можно использовать:

• пенопластовые полуцилиндры;
• волокнистые материалы;
• рулоны вспененного полиэтилена.

Рекомендуем также прочесть о том, как выбрать утеплитель для канализационных труб. Чтобы снизить громкость создаваемых функционирующей системой звуков, трубы можно дополнительно обернуть шумопоглощающим материалом.

Сверху уложенных труб выстилают пленку, обеспечивая надежный слой изоляции, после чего формируют песчаную «подушку» высотой в 10-15 см

Настил в бане можно организовать двумя способами: путем создания протекающего пола, предполагающего укладку досок с зазором в 5 мм, или посредством создания наклонной поверхности.

Выбирая второй способ, важно следить, чтобы при укладке финишного покрытия выдерживался уклон в сторону трапика с тем, чтобы использованная вода не скапливалась, а сразу стекала в слив

Прокладка канализации в уже готовой постройке

Систему стока грязных вод можно смонтировать и в помещениях, которые уже введены в эксплуатацию. Для этого также потребуется составить схему разводки, обозначив точки подключения. В местах прокладки трубопровода придется вскрыть пол.

Монтаж канализационных отводов выполняют на уровне фундамента, а для вывода основной магистрали в одной из стен дома просверливают отверстие соответствующего диаметра

При установке трапов в парной и моечной важно соблюдать три основных требования:

1. Водосливные трапы в парилке и бане располагают вровень с полом.
2. Зазоры системы обрабатывают влагостойкими затирочными составами.
3. Кафельную плитку выстилают лишь после завершения монтажа трапа.

Для подключения унитаза и обустройства вентиляции в туалете устанавливают тройник.

Чтобы снизить риск формирования отложений на стенках трубопровода, которое приводит к закупориванию проходного диаметра и засорение дренажного колодца, установите в душевой и на сливных люках в бане фильтрующую решетку. Она будет улавливать банные листья и мелкий мусор.

Виды банной канализации

Построенная баня своими руками, канализация в которой не обладает достаточной эффективностью и качеством, не может функционировать в оптимальном режиме. Для того чтобы определиться с различными вариантами изготовления водослива, следует учесть, что канализация в бане может быть нескольких типов.

В частности, это может быть канализация:

• напорного типа;
• безнапорная;
• элемент централизованной системы.

Факторы, определяющие выбор конкретной системы, это:

• конструкция банной постройки;
• интенсивность использования бани;
• характер почвы на участке, где будет возведена баня;
• допустимый уровень затрат;
• наличие системы центральной канализации.

Проще всего устраивается канализация в бане своими руками, схема которой относится к группе активных или пассивных сливных устройств, подключаемых к единой системе.

Система напорной канализации обычно обустраивается в банях или саунах, возведенных ниже верхнего уровня почвы, например, в цокольном или подвальном помещении. Для нее монтируется система труб, через которые вода после использования сливается в отстойник, а затем в очистительную емкость.

Очистную емкость под канализацию для бани своими руками можно изготовить из пластика или нержавеющей стали. Для организации циркуляции воды в системе такого образца используется насосная станция (компактная). Помимо этого канализация напорного типа может быть подключена к внутридомовой системе с последующим выводом в подвальное или полуподвальное (цокольное) помещение.

Напорная канализация для бани обладает достаточной долговечностью, быстро и просто монтируется и обслуживается легко и без лишних затрат. К недостаткам такой схемы можно отнести необходимость насоса специальной конструкции, а также дополнительного электроснабжения и электропотребления.

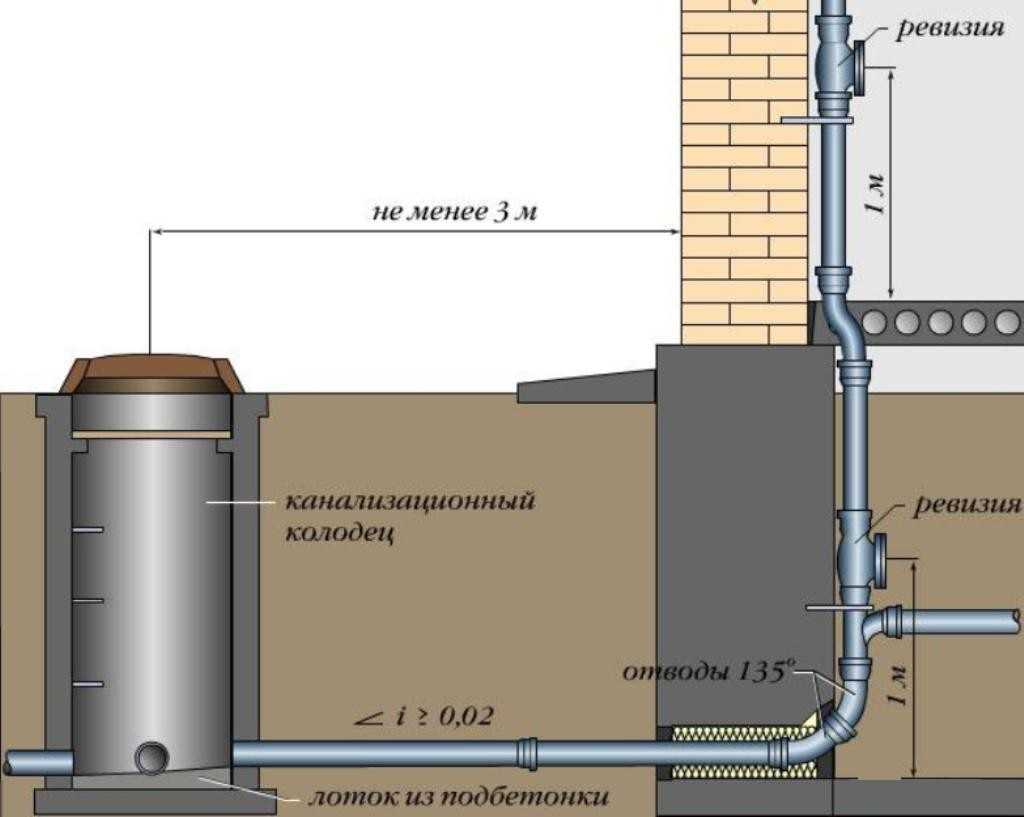

Трубы для безнапорной канализации устанавливаются под уклоном в направлении отстойного резервуара. Благодаря этому использованная вода стекает в отстойник самотеком без дополнительных усилий и применения техники.

Безнапорная канализация для бани обладает такими положительными качествами, как:

• несложная установка;
• низкая себестоимость материалов и работ;
• высокая эффективность при соблюдении всех инструкций и технологий;
• простой уход в процессе использования.

Чтобы использование канализации безнапорного типа не вызывало проблем, необходимо предварительно внимательно изучить качество грунта и характер рельефа на выбранном участке.

При наличии в населенном пункте, где будет строиться баня, центральной канализационной системы, слив лучше всего подключить к ней, особенно если расстояние от банного помещения до центральной канализационной системы достаточно невелико для обеспечения необходимого уклона подводящих труб.

Кроме этого, при наличии централизованного коллектора с очистными сооружениями может быть смонтирована и канализация в бане с туалетом своими руками. В любом случае подключение следует обязательно согласовать с поселковой администрацией.

При подключении к коллектору можно использовать и напорный, и безнапорный вариант канализации. Основное отличие в этом случае состоит в том, что вода после использования будет вначале поступать общесистемный резервуар. Это повышает эффективность подсоединения и заметно упрощает его. Ведь индивидуальные отстойники и септические резервуары устанавливать не нужно, и решение вопроса как сделать канализацию в бане своими руками значительно упрощается.

Достаточно распространенные небольшие бани достаточно оснастить самой простой канализацией. Основной принцип ее обустройства заключается в создании дренажного колодца. Вода после использования через него будет уходить непосредственно в грунт.

Установка шамбо и системы канализации 21 века

Перед тем, как сделать канализацию в бане, нужно определить нагрузку на нее. Если вы хотите купаться часто, приводить туда друзей, гостей или вовсе сдавать в аренду, нужно позаботиться, чтобы система канализации была безотказной и служила долгие годы. Рассмотрим подробнее, как сделать такую конструкцию своими руками, что для этого нужно.

>Шаг 1:Изготовление приямка.

Он должен быть сделан на совесть и точно так, как описано ниже, иначе неприятный воздух, сырость будет постоянно подниматься к доскам бани. Для начала создаем лейкообразную бетонную стяжку, точно так, как в первом случае. Делаем выводную трубу на высоте 6 сантиметров от дна приямка – это наш будущий забор воды. Она должна быть диаметром 15-20 сантиметров, чем больше, тем лучше. Сооружаем металлическую заслонку, которая будет закрывать выход, делаем ее точно так же, как описано в разделе выше

Собственно, приямок ничем особенно не отличается, только вот труба должна быть немного больше (обратите внимание на выход на 6 см), уклон можно сделать до 6-7 градусов, и глубину приямка уменьшить

>Шаг 2:Масштабные земельные работы.

Вот на этом этапе придется нанимать экскаватор или изрядно попотеть. Вам нужно 2 резервуара по 3-4 куба каждый, то есть примерно 2 ямы, расположенные в 70-100 сантиметрах одна от другой, в каждой из них будет по 3 бетонных кольца. Сверху на яме будет бетонная плита и люк, который должен быть заподлицо с землей на участке. То есть, нужно 2 ямы глубиной примерно 360 сантиметров и диаметром в 150 сантиметров (делаем с запасом).

>Шаг 3:Установка «инфраструктуры» резервуаров.

Забросить по 3 бетонных кольца, соединить их асбестовым мостом (металл нельзя – большая коррозия) на уровне 80 см от пола и 80 см от верха, сделать вентиляционную шахту из второй емкости диаметром 15 сантиметров, установить на нее грибок. Далее нужно подвести канализационную трубу к первой емкости, пробить бетон, ввести ее, залить раствором на выходе, чтобы не было люфта.

Для того чтобы система канализации никогда не давала о себе знать, а также чтобы существенно снизить трудозатраты на устранение возможных неисправностей, необходимо знать несколько основных заповедей сантехника:

1. Обязательно должно быть 2 канализационные проводы, которые идут от бани в первый резервуар. Первая постоянно заглушенная, вторая рабочая. Это делается для того, чтобы в момент, когда первая забивается (а это все равно когда-то произойдет), вы спокойно открыли вторую, начали ей пользоваться. В это время первая труба высохнет, весь налет отпадет от стенок и высыплется в яму. Это произойдет через пару месяцев или год, но вам спешить некуда – у вас работает вторая. Если установить только одну, то придется вызывать сантехника, морочить голову, тратить время, портить себе отдых.
2. Нужно обязательно выдерживать угол уклона не менее 10% от фундамента до входа в первый отстойник. Лучше сделать еще больше, перепад до 5 сантиметров на 1 метр канализации.
3. Никогда не делайте второй резервуар возле мест, где неприятный воздух может мешать отдыху. Лучше удалите его в сторону огорода или вовсе выносите за участок. Даже после биологической очистки воздух будет неприятным, отдавать сточной водой.

Если придерживаться этой инструкции, то ваша баня будет не только хорошо работать, но и всегда приятно пахнуть.

Как сделать слив в бане под полом

При банных процедурах вода стекает непосредственно на пол (если речь не идет о принятии душа в специально оборудованной душевой кабине). Следовательно, этот пол должен либо пропускать воду ниже, в водосборник, либо быть водонепроницаемым и устроенным с уклоном к водосборнику. Первый тип конструкции реализуется при устройстве деревянных полов с намеренно оставленными щелями или деревянной решетки.

Вода, проникая в щели, стекает ниже, в подвал или через дощатый пол на грунт, постепенно испаряется. Доски высыхают и становятся готовы к новому использованию.

Однако такой пол все же сохнет достаточно долго (особенно при небольшом зазоре между настилом и основанием), поэтому лучше устраивать двухслойный деревянный настил, как показано на рисунке ниже.

В таком варианте вначале устраивается черновой настил с промежутками между досками 20…50 мм, далее укладываются лаги так, чтобы обеспечить сток к сливному отверстию, после – еще один слой досок с уже меньшими (10…15 мм) промежутками. Разумеется, доски чистового пола укладываются так, чтобы зазоры между ними не совпадали с щелями в нижнем слое. Но такой вариант приемлем в основном для «летней» бани, когда сквозняки и холод снизу не критичны для температуры в парной и помывочной.

Другой, относительно бюджетный вариант «холодного» пола – установка лаг на асбестовые или другие трубы.

При этом трубы кладутся на уплотненной щебнем и песком подушке, а лаги – непосредственно на трубы. В этом случае протекающий пол проветривается лучше, а вода уходит в грунт через слой щебня и песка, очищаясь таким образом. Кроме того, уплотненная подушка не дает влажной почве так быстро расползаться.

Интересно: если нет желания или возможности устраивать подушку по всей площади подполья, можно сделать более тонкий слой и выполнить траншею с большей глубиной в месте наиболее активного стока.

Типы канализации для бани

Перед тем как сделать канализацию для бани, определяют тип системы отвода нечистот. Если в постройке имеются помещения разного назначения, тогда в ней присутствуют все виды стоков. Несмотря на это, для их удаления создают единую канализационную сеть.

Безнапорная канализационная сеть

В системе, по которой стоки перемещаются самотёком благодаря воздействию гравитации, все трубы располагаются под уклоном. Оптимальная его величина равна 2-3°. При меньшем уклоне часть нечистот будет оставаться в системе. Поэтому в ней может возникнуть засор. Если уклон превышает 3°, тогда жидкость будет быстро перемещаться по трубам и не успеет вынести все твёрдые фракции стоков.

Трубопроводная система безнапорной канализации всегда создаётся под уклономИсточник domgorstroy.ru

При устройстве безнапорной канализационной сети всегда монтируют фановый стояк. Он выполняет функцию вентиляции. Устраивается безнапорная система отвода нечистот обычно на участках, где отсутствуют существенные возвышения в виде холмов и так далее. В противном случае приходится выполнять большой объем земляных работ.

Напорная канализационная сеть

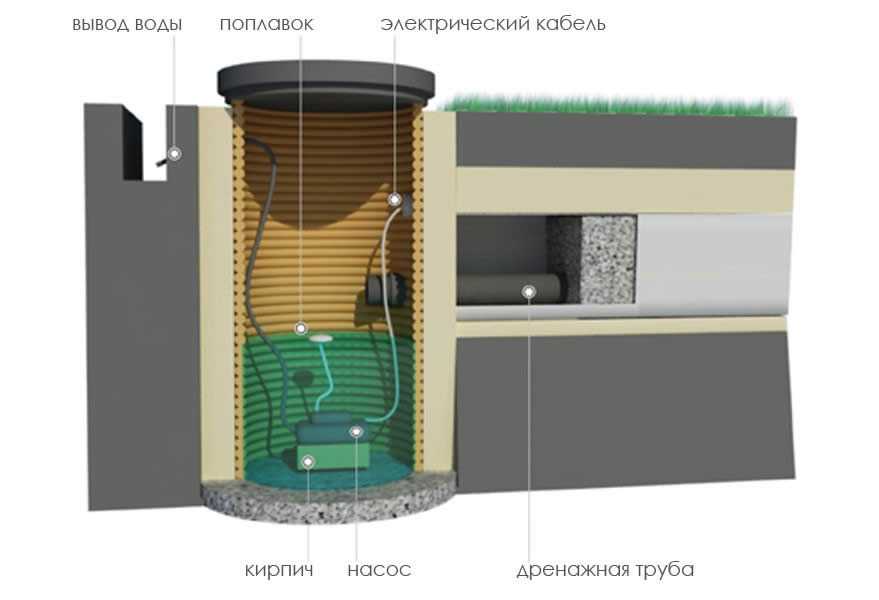

Такая канализация устраивается, если отсутствует возможность прокладки труб под уклоном в одной плоскости. Причиной этому могут служить особенности местности и/или постройки. Во время создания напорной системы применяют поверхностные и погружные фекальные насосы. Вместо них используют маломощные специальные насосные станции. Обычно их монтируют возле сантехнических приборов.

Канализация напорного типа часто устраивается для банных помещений, расположенных ниже уровня земли. При этом такая система меньше засоряется из-за принудительного движения жидкости.

Напорная канализация со специальным насосомИсточник ghard.ru

Врезная канализация

Канализационную систему бани при наличии возможности не редко подключают к уже действующей сети отвода нечистот, которая может быть автономной или централизованной инженерной коммуникацией. Во втором случае нужно получить специальное разрешение. При этом все работы будут выполнять специалисты организации, которая обслуживает централизованную канализацию.

Варианты устройства гидрозатвора

Гидрозатвор – важнейший элемент канализационной системы, предназначение которого в отсечении неприятных запахов, поступающих из септика (сливной ямы). Проще говоря, это водная пробка, которая находится в трубе даже в том случае, если баней не пользуются. Пример простейшего гидрозатвора – U-образный сифон. В магистрали из пластиковых труб водяная пробка устраивается с помощью трех фасонных элементов: отводов.

Сложность в том, что при редком использовании канализационной системы вода в гидрозатворе имеет свойство испаряться. В этом случае специалисты рекомендуют устанавливать сухой затвор. Он представляет собой несложную пластиковую или металлическую конструкцию, оснащенную пружиной и заслонкой (мембраной), перекрывающей выход из трубы. Когда в систему поступает вода, заслонка под ее давлением откидывается, а после прохождения потока вновь занимает на свое место.

Умельцы изготавливают уникальные самодельные системы затворов для банного слива. При желании можно воспользоваться одним из следующих вариантов.

Описание системы	Иллюстрация
В разрыв канализационной трубы устанавливают в вертикальном положении пластмассовую воронку диаметром немного большим, чем сечение трубы, и выходным отверстием диаметром 3 см. В воронку помещают пластиковый шарик (для пинг-понга или др.) такого размера, чтобы он перекрывал узкий выход. При попадании в трубу воды шарик всплывает.	Затвор из воронки и шарика. Пример для наглядности
Для устройства сухого затвора пластиковой канализации с диаметром трубы 50 мм потребуется переходник 50/110, который нужно немного доработать: срезать под углом и закрепить на нем круг из толстой резины. После чего конструкцию устанавливают на выходе трубы в септике или сливной яме.	Сухой затвор Сухой затвор в сточной яме

Чтобы не было неприятного запаха

Часто возникает неприятный запах канализации в бане. Особенно если здесь устанавливается унитаз. Поэтому необходимо правильно обустроить систему очистки использованной воды. Для этого используется двухкамерный вариант. В 1 септике от сточных вод отделяется осадок. Для обработки требуются специальные анаэробные бактерии.

Затем через соединяющую трубу обработанная жидкость перетекает во 2 септик. Если в нем есть днище, прошедшие очистку сточные воды отводятся через трубопровод. Вместо герметичного днища можно засыпать внутри открытого снизу септика слой щебня или гравия. Вода будет сквозь него постепенно просачиваться в грунт.

В верхних слоях почвы обитают различные микроорганизмы. При необходимости можно использовать специальные средства для их размножения.

В процессе очистки сточной воды бактерии выделяют газы с резким запахом, которые могут быть ядовитыми. Поэтому необходимо установить специальный вытяжной вентилятор для его удаления.

Устройство слива в бетонном полу

Пол из бетона имеет существенный недостаток – он холодный. Несмотря на это, его достаточно часто применяют при строительстве современных бань. Работы по устройству слива в бетонном полу производятся по уже залитому фундаменту, непосредственно перед выполнением покрытия пола.

Пошаговая инструкция

• Проделать отверстия в теплоизолирующем материале, в которое позже произвести установку сливного трапа.
• Смонтировать желоб по нижней отметке слива с наклоном примерно 5 градусов в бок трапа.
• Подвести и присоединить к трапу трубу, связывающую слив с системой отвода сточных вод.
• После устройства чистового пола отверстия загерметизировать, а трап необходимо закрыть решеткой.

Слив может быть установлен либо по центру парной комнаты, либо в углу, либо у любой из стен. Последний вариант встречается чаще, так как его технологически проще всего выполнить.

В результате образуется схема:

• вода после использования перемещается в слив;
• из слива через желоб попадает в трап;
• из трапа по канализационной трубе – в существующую систему отвода сточных вод.

Дальнейший отвод стоков осуществляется по одной из следующих систем:

• природная фильтрация;
• сливная яма;
• сливной колодец;
• грунт под постройкой (приямок);
• система канализации.

Как сделать слив в бане

Если вы планируете построить сезонную баню без туалета, то самый оптимальный вариант — простейшая сливная система (слив), при которой предусмотрена укладка сточных труб с уклоном к  накопительному резервуару.  Для этого в некотором отдалении от здания бани (оптимально – 2-3 м) поставить накопительную емкость и вывести к нему сточную трубу. В качестве накопительного бака может служить любой надежный резервуар — бидон, ванночка, бочка из пластика или металла, главное, чтобы у нее был подходящий объем. После отстаивания в емкости воду можно использовать для полива клумб и грядок или для хозяйственных работ.

Устройство сливного отверстия в разных банях

Существует не очень много конструкций сливов. Они различаются скорее по месту применения. Конструкция слива может быть различна для разных видов бань.

Слив в сауне

Слив для пола в сауне может не обладать такой пропускной способностью, как в парной бане: там нет потоков воды из бадей, а у купели есть собственный слив. Кроме того, как правило, в самой сауне слив не нужен, а в моечной сауны — кафельный пол. А, значит, там используется классический слив с трапом.

В сауне с кафельным полом можно применить классический слив с трапом и гидрозатвором

Он мало чем отличается от слива в сауне.

Трап Viega Advantix для установки в хаммаме и сауне

Слив в русской бане

Слив в русской парной бане необходим в двух помещениях — парной и моечной. Банные сливы бывают разные, что в первую очередь зависит от конструкции пола в парной и моечной. По конструкции они не отличаются, если полы и там, и там одинаковы. Рассмотрим разные полы и разные сливы для этих полов.

Слив впарной может быть и обычным, с трапом

Зависимость конструкции от пола русской бани

Полы в русской бане бывают разные.

• Протекающие, или проливные деревянные полы — горизонтальные доски уложены не вплотную, а со щелями для свободного стока воды по площади всего пола. Это традиционная конструкция, которая издавна использовалась в русских банях. Главный минус — необходимость тщательнейшей первичной и последующей регулярной обработки досок гидрофобными пропитками.

• Непротекающие деревянные полы — доски уложены вплотную под некоторым углом наклона по направлению к отверстию стока, чтобы вода стекала беспрепятственно. Уклон осуществляется с помощью слегка клиновидно стёсанных лаг.

• Кафельные (возможны только в моечной). Уложены тоже с небольшим наклоном к трапу. Уклон осуществляется либо при создании бетонного основания, либо с помощью разной толщины раствора.

Сливы для разных полов парной русской бани разительно отличаются по конструкции. Но самое большое разнообразие сливов у проливного, или протечного пола.

Проливной пол

При наипростейшем способе просачивания воды сквозь весь пол в дренажную подушку, расположенную под всей баней, устройство слива вообще отсутствует.

Сток сквозь проливной пол в дренажную подушку; устройство слива отсутствует

Более сложная конструкция подпола: имеет место его уклон в сторону бетонного канала, желательно — с утеплением и стяжкой. Слив также отсутствует.

При стоке в бетонный каналустройство слива тоже отсутствует

При стоке в бетонный приямок роль гидрозатвора выполняет сама труба, расположенная особым образом — с возможностью доступа воздуха.

Труба в таком приямке играет роль гидрозатвора

Если в подполе имеется сток в канализацию, то помимо утепления и гидроизоляции подпола, нужен простейший слив с гидрозатвором для недопущения неприятных запахов в подпол, а оттуда — и в баню сквозь щели в полу.

При стоке в канализацию из-под проливного пола необходимо простейшее устройство слива

Непротекающий пол

Тут единственное возможное решение — классический слив. Он может быть разных конструкций — от сложного современного трапа до обычного, привычного нам сифона. Трап — компактная и надёжнейшая конструкция.

Трап проработает долго, его легко чистить

Сифон зато дёшев и привычен.

Схема слива на непротекающем полу в бане с помощью сифона

Вопрос в ваших финансовых возможностях и в наличии места под полом.

Правила обустройства дренажного колодца

Для дренажного колодца необходима глубина вдвое больше уровня максимального промерзания почвы в холодное время года. В частности, при сезонном промерзании грунта в 1 м потребуется дренажный колодец 2 м в глубину или более.

Предельную глубину промерзания грунта в регионе можно определить экспериментально при помощи пробного шурфа или по приблизительной формуле: Lп=К*(-Тср), где Lп — глубина промерзания, К — это почвенный коэффициент промерзания и (-Тср) — средняя суммарная отрицательная сезонная температура по региону. Коэффициенты промерзания различных почв, а также уровни средних отрицательных температур можно взять из строительных справочников.

Для обустройства канализации на основе дренажной ямы может потребоваться:

• лом;
• лопата;
• строительный уровень;
• отвес;
• ведра для грунта;
• веревка;
• система блоков.

Изготовление колодца начинается с разметки и выравнивания площадки, после чего очерчивается периметр дренажного колодца и производится выемка грунта. Вертикальность стенок колодца проверяется при помощи отвеса или уровня.

В том случае, если грунт в месте расположения сливной ямы сыпучий, мягкий и нестабильный, стенки колодца необходимо укрепить при помощи кирпичной кладки или бетонных плит.

Диаметр (или ширину) колодца рассчитывают, исходя из соображений разового или суточного расхода воды, а также поглощающих свойств почвы. При сравнительно небольших величинах объема стока воды до 0,5 – 1 м³ в сутки диаметр колодца может быть порядка 0,8-1м. При больших величинах объемов стока диаметр дренажного колодца следует увеличить.

Канализация в бане своими руками – пошаговое руководство изготовления дренажного колодца:

1. Выкапывание ямы необходимой глубины и диаметра.
2. Аккуратное выравнивание стен и дна готовой ямы.
3. Покрытие дна глиняной подушкой, толщина которой должна быть как минимум 10 см.
4. Соединение колодца и бани специальной траншеей.
5. Создание внутри траншеи желоба путем разравнивания уплотнения верхнего слоя почвы.
6. Засыпание и разравнивания поверх глиняной подушки на дне ямы сыпучих материалов (щебня, гравия, песка) для создания дренажа.
7. Распределение и аккуратное разравнивание поверх всей системы слоя почвы, которую нужно аккуратно утрамбовать.
8. Прокладка и утепление сточной трубы канализации, которое предотвратит ее промерзание в холодное время года.
9. Изготовление съемной крышки колодца, для его ремонта и обслуживания.

Особо следует сказать о том, что желоб, идущий к колодцу, делается с уклоном как минимум 3° в сторону слива воды. Иначе она будет застаиваться, и пользоваться системой будет невозможно.

Точное следование инструкции – залог долгосрочного использования канализации для бани с дренажным колодцем. Особенно если дренаж на дне колодца будет периодически просеиваться или заменяться для удаления осевшей грязи и мелкого мусора.
