Внутренняя канализация в частном доме: правила проектирования и монтажа + разбор частых ошибок

Устройство канализации в частном доме своими руками: поэтапная инструкция

Весь процесс сооружения канализации можно легко поделить на несколько последовательных этапов.

Подготовительный этап

На этом этапе чертят общий чертеж всей системы

Особое внимание уделяют внутридомовым коммуникациям. Это сильно поможет в расчетах потребности труб и других деталей

Схема внутренней канализации в частном доме

Подводка к стояку чаще всего производится трубами 50 мм в диаметре. Сам стояк и горизонтальные трубы, идущие на выход из дома, делают 100 – 110 мм в диаметре. Фановая труба делается аналогичной по диаметру стояку, а зачастую просто является его продолжением. Исходя из этого, подсчитывают необходимое количество труб разных диаметров.

Для соединения внутренней системы с внешней, а также для устройства наружных коммуникаций, применяют гофрированные трубы. Это обеспечивает надежность при подвижках грунта, так как ребра жесткости предотвращают деформацию. Необходимо учитывать, кроме того, устойчивость к химическим загрязнителям, надежность и удобство всех соединений, рельеф внутренней поверхности, который должен быть гладким.

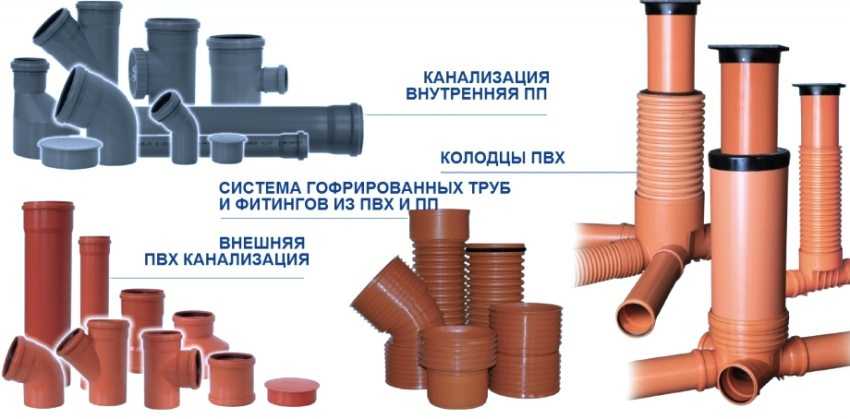

Виды труб, используемые для монтажа внешней и внутренней канализации частного дома

Подготовка инструмента. Какая бы схема, глубина укладки канализации в частном доме не была, для реализации проекта требуется специальный инструмент:

  • пила для пластика. Она называется «подрезная» и нужна для урезания труб по размерам;
  • острый нож для срезания заусениц на срезах и создания фаски на концах трубы;
  • комплекты монтажных резиновых уплотнителей.

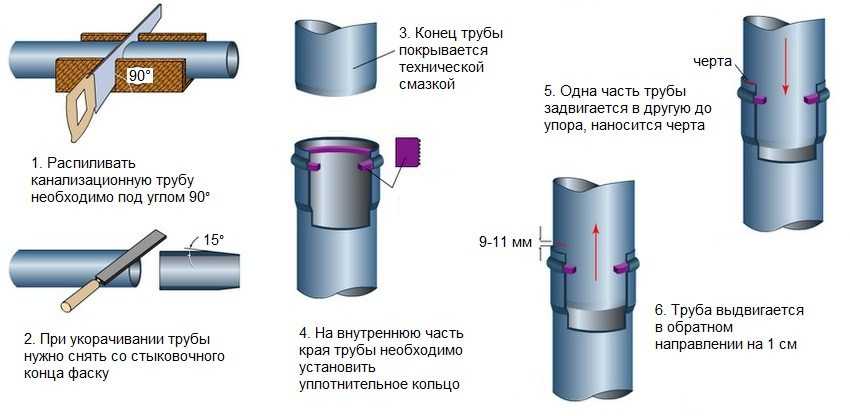

Инструкция по распиливанию и соединению пластиковых канализационных труб

Подготовка фасонных частей. Для монтажа канализации недостаточно иметь только трубы. Нужны еще и разнообразные фасонные части для их соединения:

  • отводы, которые предназначены для формирования углов. Бывают 45 или 90 градусов. На концах они имеют раструбы с уплотнителями для плотного соединения труб;
  • переходные отводы предназначены для создания переходов между двумя трубами одного диаметра;
  • тройные или четверные соединительные фитинги, с помощи которых реализуют разветвление трубопровода;
  • переходные муфты обеспечивают плавный переход между трубами различных диаметров.

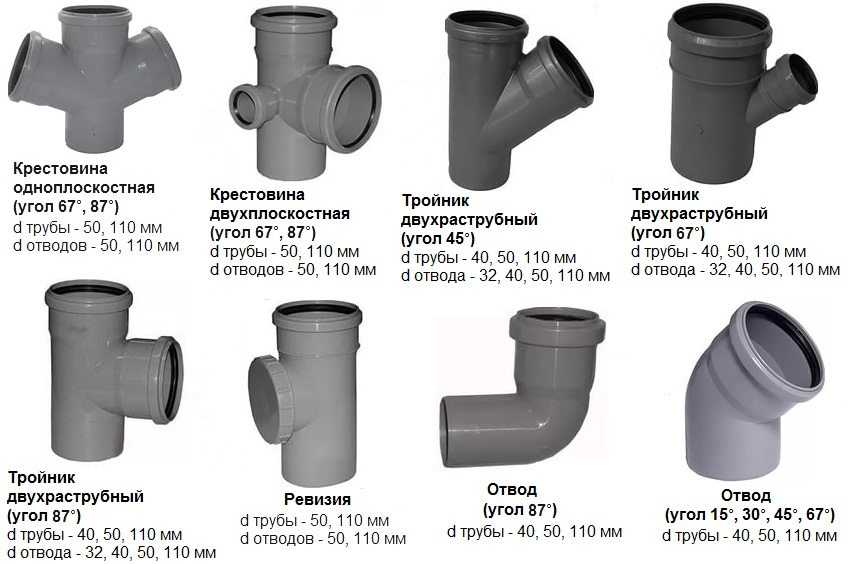

Виды канализационных соединений

Полезный совет!Чтобы монтаж труб был более удобен, их концы необходимо нагревать. Это делают путем помещения концов труб в кипяток.

Основной этап монтажа внутренней канализации

Монтаж канализации своими руками в частном доме, видео которого можно без труда посмотреть, не является особо сложной работой, если все расчеты и приготовления сделаны правильно. Вначале устанавливают вертикальные стояки в нужном количестве. Чаще всего их прокладывают от цоколя до крыши, совмещая таким образом с вентиляцией.

Место для установки стояков выбирают ближе к унитазам, так как они должны находиться не далее 1 м от стояков. Если два унитаза расположены на одной вертикальной линии, а сам дом имеет небольшую горизонтальную площадь, то достаточно будет установить всего один стояк. Самый дальний сантехнических прибор должен быть удален от него не более, чем на 5 м.

Монтаж канализации частного дома своими руками

К стояку подсоединяют подводные трубы. В первую очередь подключают трубы унитазов. Они должны быть ниже остальных. Затем присоединяют все остальные боковые ответвления. Допускается на один подвод устанавливать несколько сантехнических приборов. При этом толщина подводящей трубы должна браться с учетом их общей производительности.

Канализация для частного дома, как правильно смонтировать. Проектирование и прокладка трубы. Устройство внутренней системы канализации в частном доме. Правила, которые нужно соблюдать при монтаже.

Подключение сантехнических приборов через сифоны является заключительным этапом сооружения внутренней системы канализация своими руками в частном доме. Видео этого процесса обычно снабжают комментариями по присоединению сифонов и их назначению. Способы монтажа, схема, глубина укладки наружной канализации в частном доме зависят от выбранного типа утилизации стоков, свойств грунтов и поведения грунтовых вод. Поэтому рассматривать их необходимо в контексте конкретных обстоятельств.

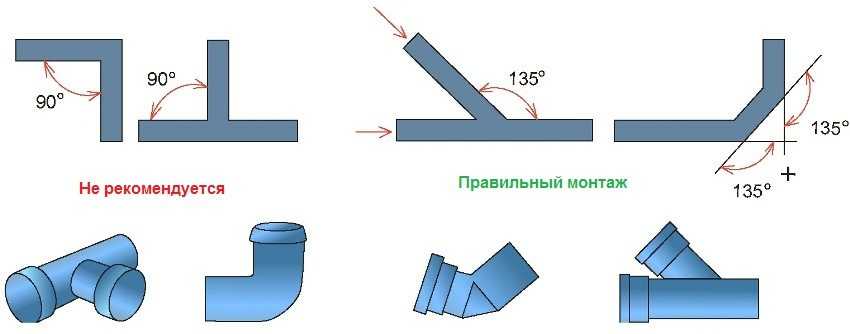

Не рекомендуется стыковать трубы канализации под углом 90°

Грамотно выполненное проектирование и правильный монтаж канализации обязательно обеспечит ее бесперебойную работу. Безаварийность и надежность системы зависит от качества ее сборки, выполнить которую можно только зная необходимые инструкции. Они были подробно изложены выше.

Типы утилизации стоков

  • Центральная.
  • Автономная.
  • Колодец.

Колодец

Колодец предназначен для отведения сантехнических стоков в частных домах. Его плюсы заключаются в простом монтаже и низкой стоимости. Для применения такой системы используют достаточно большое углубление в земле, которое ограждается с помощью бетонных и пластиковых колец, либо самодельной конструкцией из кирпича.

Минус колодца заключается в частой потребности откачки. Так как все отходы, которые попадают в канализацию без очистки, сливаются в колодец, образуется плотный осадок на дне, который препятствует впитыванию влаги.

Еще один минус — загрязнение экологии. Так как стоки не подвержены предварительной очистке, вся химия, которая применяется в доме оказывает негативное воздействие на окружающую среду.

Автономная

Септик — это более гуманный способ выведения стоков. Основным принципом его работы является начальная очистка воды от ядовитых примесей и твердых отходов. Эта система состоит из нескольких резервуаров. Выпуск канализации производится в первую емкость. За счет разной массы, твердые отходы и химические составляющие оседают на дне, более легкие жиры и предметы поднимаются на поверхность, а вода проходит на вторую ступень очистки через специальную трубу.

Второй резервуар может использоваться в качестве дублирующего отстойника, либо иметь функцию разложения бытовой химии на составляющие. Для этого используют биологические добавки, которые в короткий срок помогают разложению всех примесей, содержащихся в воде.

В дальнейшем, уже очищенная вода может откачиваться или использоваться для полива. Перед тем, как принять решения об использовании жидкости для полива, необходимо замерить уровень загрязнения воды химикатами. При высоком содержании вредных веществ следует использовать специализированные фильтры.

Таким образом можно уменьшить расход воды и дать возможность пересмотреть проект водоснабжения, что достаточно существенно уменьшит расходы.

Важно! При использовании данного метода необходимо обеспечить септик ревизионными люками для проведения очистки, а также снабдить его системой вентиляции для устранения испарений и газа, который образуется при разложении различных веществ. Плюсы септика:

Плюсы септика:

  • Повышенная экологичность по сравнению с колодцем.
  • Возможность раздельной очистки.

Недостатки:

Повышенная стоимость системы и монтажа.

Центральная

Далеко не каждый может воспользоваться центральным водоотведением ввиду того, что зачастую к частному сектору не протянуты трубы для отведения стоков. Если такая возможность имеется, то необходимо еще на этапе планирования получить специальное разрешение, которое позволит использовать этот метод.

Несмотря на то, что на получение разрешения потребуются дополнительные финансовые затраты, пользователь получает возможность свободного использования данной системы в своем доме. Также отпадает необходимость в регулярной откачке и применения различных средств, которые ускоряют разложение веществ в колодце.

Существуют факторы, которые могут повлиять на использование способа устранения отходов:

  • Климат.
  • Количество узлов водоотведения в доме.
  • Возможность использования для слива осадков.

В зависимости от окружающего климата, глубина промерзания земли в зимнее время может быть разной. Исходя из этого, проектируется глубина и объем используемого септика или колодца. Чтобы не повредить системы труб и самого колодца, необходимо высчитать правильную глубину, на которую будет погружен резервуар. Если расчеты не верны, это может привести к дополнительным затратам на ремонт или замену проекта в целом.

Количество узлов также влияет на объем резервуаров и диаметр отводящих труб. Если в доме используется одна ванна, то объем жидкости, проходящей по трубам, будет небольшим, соответственно можно использовать трубу меньшего диаметра.

Чтобы оградить придомовой участок от образования больших луж, часто вокруг дома используется проведение ливневых лотков, которые сливают всю жидкость в резервуар или выводят воду за пределы участка дома, что может вредить соседям.

Прокладка наружной канализации обзор этапов процесса

Сама процедура прокладки канализационной сети любого типа предполагает последовательное выполнение следующего плана работ:

Выбираем канализационные трубы для укладки в землю

Пластиковые канализационные трубы

На данном этапе нужно подобрать диаметр и дину трубы. С длиной все просто – она равна расстоянию от фанового отвода до ввода в коллектор или септик. Диаметр трубы подбирают исходя из предполагаемого объема стоков. Однако на самом деле вам придется выбирать между 110 миллиметрами и 150 (160) миллиметрами. Это типовые размеры бытовых канализационных труб. Если вы планируете построить промышленную магистраль, то диаметр начнется от 400 миллиметров.

Кроме того, нужно выбрать и тип «трубного» материала. Обычно это поливинилхлорид (гладкие трубы) или полипропилен (гофрированные трубы). Изделия из ПВХ менее долговечны, но обойдутся дешевле ПП-труб.

Определяем уклон канализационной трубы

Такой уклон гарантирует течение жидкости по трубопроводу под действием гравитационных сил. То есть, система будет отводить стоки в безнапорном режиме.

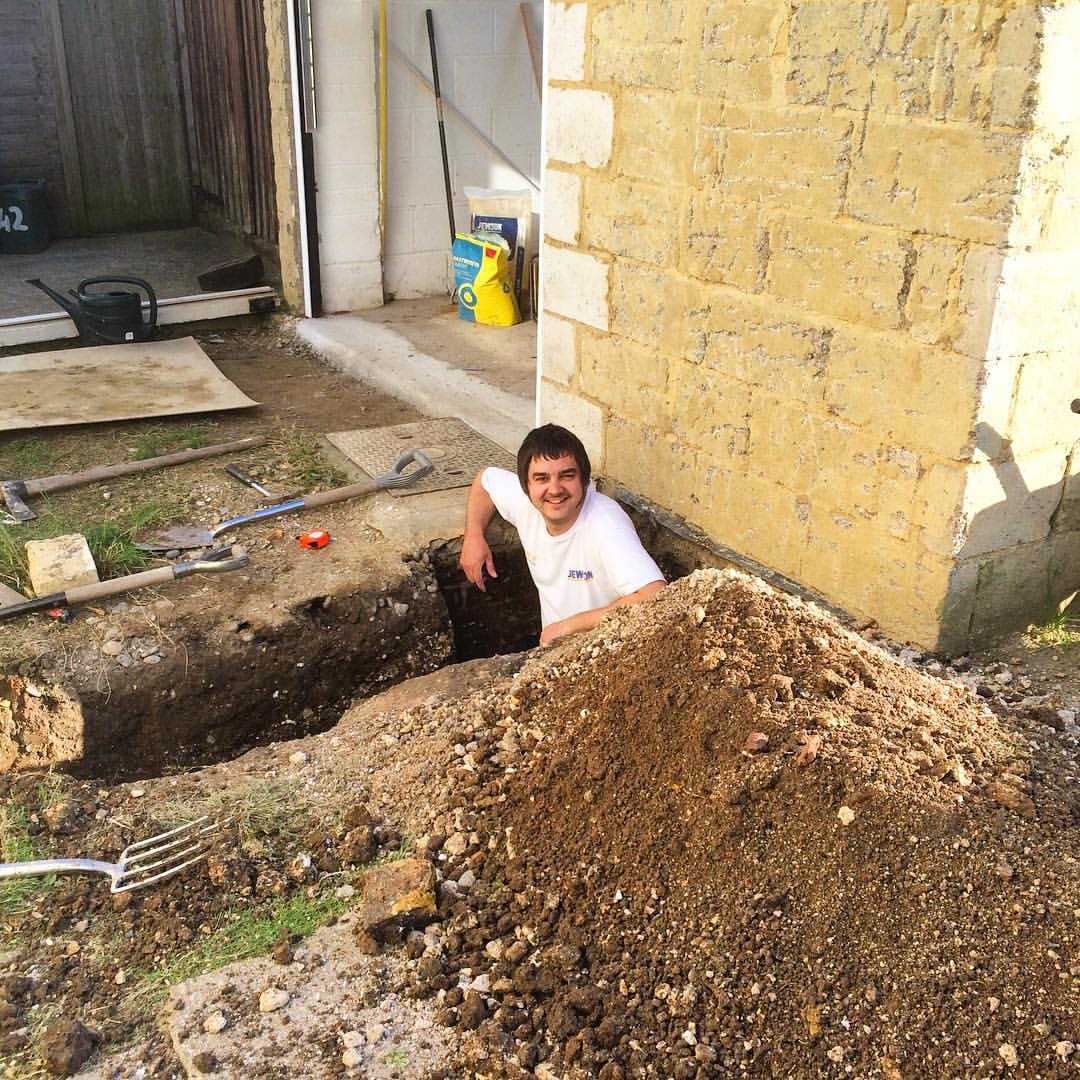

Проводим земляные работы

Глубина траншеи под канализацию должна соответствовать уровню промерзания грунта. Иначе система перемерзнет в зимнее время.

Укладка канализационных труб в землю

Поэтому ввод в канализационную магистраль (отвод от фановой трубы) погружают в грунт на 1,2-1,5 метра. Глубину вывода определяют исходя из 2-сантиметрового уклона (на погонный метр трубопровода).

В итоге, на данном этапе роется траншея, дно которой уходит к точке водосбора под уклоном.  Причем ширина траншеи равняется 50-100 миллиметрам. А ее стены, после заглубления до отметки один метр, укрепляются щитами и распорками. Отобранный грунт складируют на особом участке, он пригодится за заполнения траншеи после монтажа трубопровода.

Канализационный колодец

Протяженные участки канализационной магистрали оборудуют колодцами, стенки которых укрепляют бетонными кольцами. Дно колодца совпадает с глубиной залегания траншеи или опускается ниже этой отметки (недостающую часть грунта можно подсыпать).

На этом же этапе роется котлован под септик или бункер хранения отходов. Отобранный грунт удаляют с площадки и утилизируют. Он не пригодится для подсыпки. Ведь отобранный объем заполнит конструкция септика или бункера.

Кроме того, на этом же этапе можно заняться прокладкой траншей для дренажной системы автономной канализации.

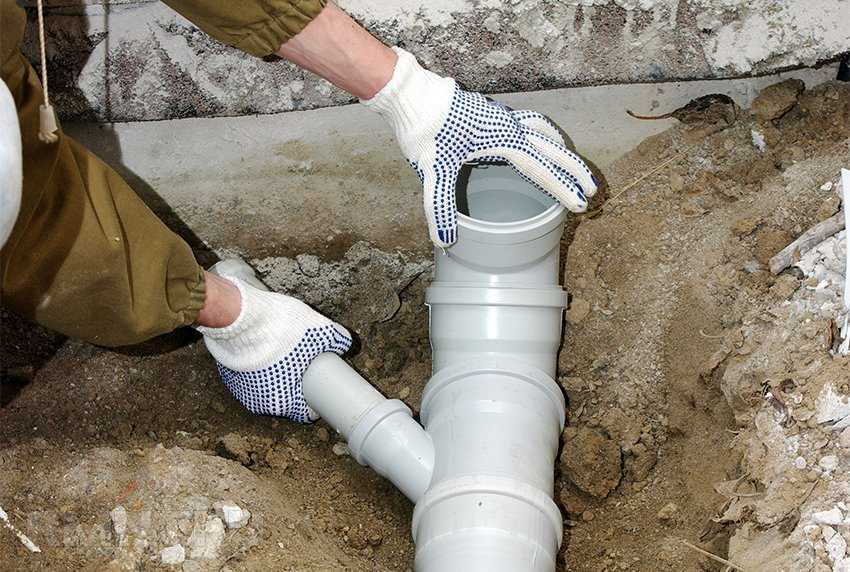

Укладка труб канализации в траншею

Прокладка канализационных труб

Монтаж трубопровода ведется мерными отрезками (по 4, 6 или 12 метров), которые соединяются в раструб. Причем на дно траншеи лучше настелить слой песка, толщиной 10-15 сантиметров, он избавит линию от возможных колебаний грунта, спровоцированных деформацией пучения.

Укладка осуществляется раструбами вверх, то есть, на пути потока первым должен быть раструб, а гладкий торец – располагается под уклоном. Поэтому сборку ведут от отвода фановой трубы по направлению к септику.

Завершив сборку, трубу засыпают крупным песком, после чего траншею заполняют отобранным грунтом, оставляя на поверхности бугорок, который «просядет» следующей весной, после того, как грунт «уляжется». Остатки грунта утилизируют.

Ввод в эксплуатацию

Перед засыпкой траншеи было бы неплохо проверить герметичность стыков и пропускную способность трубопровода. Для этого можно обернуть раструбные участки газетой и слить в унитаз несколько ведер воды.

Если на газетах нет влажных пятен – система функционирует без нарушения герметичности трубопровода. Ну а пропускную способность можно оценить, сравнив объемы «введенной» и «выведенной» жидкости. Если до выхода «добралось» то же ведро воды, то в канализации нет застоев, и у вас не будет проблем с обслуживанием системы.

https://youtube.com/watch?v=pF7lwiahy0s

Схема внутренней системы

Составление схемы начинается от дальнего сантехнического прибора на чердаке или верхнем этаже. Все горизонтальные линии обязательно сводятся к одному стояку. Для экономии средств и расходных материалов санузлы на разных ярусах размещаются по одной вертикали.

Канализация в доме состоит из:

  • Гидрозатворов, препятствующих попаданию запахов в помещение;
  • Стоков от всей сантехники;
  • Труб, выводящих стоки в наружную канализацию;
  • Колен и тройников, соединяющих трубы в единую систему;
  • Хомутов в стенах, которые поддерживают трубы и дают им направление и угол наклона.
  • Центрального стояка.

Важно, чтобы в доме не было перехода от большего диаметра канализации к меньшему. Поэтому на схеме туалет должен располагаться максимально близко к стояку

Точный чертеж внутренней системы зависит от этажности здания, наличия подвала, количества используемой сантехники и числа пользователей. Также имеет значение глубина септика и привязка к дополнительному оборудованию (насосная станция или бытовые насосы отдельно для каждого прибора).

На схеме должны отображаться все элементы в масштабе, чтобы при случае планового ремонта или аварийной ситуации можно было быстрее разобраться в разводке и найти поломку.

Как функциональность системы зависит от уклона

В процессе монтажа канализационной системы трубы кладут либо прямо (параллельно полу), либо под определенным углом. Первый вариант однозначно ошибочный, так как блокирует передвижение стоков и, в конечном счете, делает всю систему неработоспособной.


Судя по фото, трубы уложены даже не параллельно полу, а с некоторым наклоном в сторону ванны – то есть неправильно. При включении воды в раковине она потечет не в сторону стояка, а прямиком в ванну

Второе решение верное, но его можно исполнить по-разному:

  1. Обеспечить максимально острый угол.
  2. Сделать наклон минимальным.
  3. Выполнить монтаж, ориентируясь на цифры, рекомендованные нормативными документами.

Что произойдет в каждом из перечисленных случаев?

Вариант 1. Казалось бы, слишком острый угол, следовательно, и крутой спуск стоков ничем не опасен. Это мнение ошибочно, так как быстрое течение жидкости не обеспечивает в полной мере смыва твердых отходов.

В итоге они накапливаются и образуют засоры. Вторая неприятность связана со срывом гидрозатворов, результат – специфический запах канализации во всем доме или квартире.


Еще одно нежелательное и нарушающее комфорт следствие – сильный шум, который создают с большой скоростью падающие вниз сточные воды

Вариант 2. Минимальный уклон мало чем отличается от горизонтального монтажа. Медленное перемещение жидкости влечет за собой заиливание, образование толстого слоя грязи на стенках труб, а затем и регулярных засоров. К слову, СНиП рекомендует придерживаться скорости стоков в границах 0,7-1,0 м/сек.

Вариант 3. Наиболее оптимальное решение – обеспечить уклон, указанный в нормативной документации, где указана зависимость угла укладки магистрали от диаметра или длины трубы. Перейдем непосредственно к нормам и расчетам.

Оптимальная глубина прокладки для внешней канализации

Необходимость верного выбора глубины канализационной трубы в частном доме связана со множеством факторов. Например, если уложить трубопровод на уровне промерзания, то сточные воды будут охлаждаться, что приведет к возникновению заторов. Тогда система потеряет свою работоспособность, а восстановит ее только при прогревании грунта.

При укладке любых видов трубопроводов действует единое правило: планировать систему необходимо таким образом, чтобы она состояла из минимального количества соединений и поворотов. Чем их меньше, тем ниже возможность появления загрязнений внутри трубы. Такой подход позволит тратить на обслуживание канализационной системы меньше количество ресурсов.

Каждый поворот влияет на пропускную способность трубопровода и скорость течения стоков. Если совсем избежать изгибов не выйдет, то в их местах необходимо размещать смотровой колодец. Он позволит отслеживать состояние трубопровода в любой момент.

Проще всего обустроить канализацию получится с помощью септика. Для его размещения необходимо вырыть котлован, находящийся неподалеку от дома. Но расстояние от строения должно быть больше пяти метров. Согласно рекомендациям специалистов, оптимальная глубина котлована составляет полтора метра. Наличие бетонного саркофага позволит защитить углубление от переполнения подземными водами, а также разрушения под воздействием грунта.

Когда вы рассчитываете глубину закладки канализационных труб в частном доме, нельзя основываться исключительно на показателе промерзания грунта по региону и глубине залегания септика

Необходимо еще брать во внимание особенности почвы, на которой построен загородный дом. Они также оказывают влияние на этот показатель.

Рассмотрим ситуацию, когда дом построен на склоне. В таком случае самым логичными решением будет сток бытовых отходов вниз. Но тут становится непонятно: какова должна быть глубина выхода канализационной трубы из дома. Ведь бывает и такое, что сохранение необходимого уклона на протяжении всей магистрали физически невозможно.

При такой ситуации нужно закопать трубу для канализации на большой глубине. Также дополнительно потребуется использование распределительных или перепадных колодцев. С их помощью получится замедлить скорость транспортировки отходов к очистной станции.

Если расчеты не были выполнены, либо их результаты оказались неточными, то владелец загородного дома столкнется с ситуацией, когда трубопровод быстро износится и начнет протекать или его необходимо будет регулярно чистить. Оба исхода крайне нежелательны, ведь связаны с серьезными трудностями. Поэтому расчеты необходимо производить максимально точно. Пластиковый колодец при наступлении сильных холодов может попросту сломаться. Поэтому его необходимо заранее утеплить. Если вы не знаете, нужно ли утеплять канализационные трубы, вам стоит изучить этот вопрос детальнее.

Выяснить глубину промерзания грунта в вашем регионе достаточно просто. Выше есть таблица глубины промерзания грунта. Там легко узнать уровень промерзания грунта в месте, где вы проживаете. На основании полученных данных можно рассчитать, на какой глубине укладывать канализационные трубы.

Внутренняя канализация в квартире

Организация внутренней канализации в многоэтажке мало чем отличается от таковой в загородном доме, но всё же имеет свои нюансы. Выбирать схемы пластиковой разводки не приходится, потому что расположение стояков и комнат заложено в общедомовую поэтажную схему.

Принципы внутреннего обустройства

Внутриквартирная канализация базируется на таких принципах:

  • система работает по самотечному принципу без использования компрессорных установок;
  • вся канализационная квартирная схема замыкается на общедомовых стояках;
  • основой работоспособности системы является соблюдение норм уклона труб канализации;
  • для выравнивания внутриканализационного давления используются вентиляционные фановые трубы.

Соблюдение всеми жильцами многоквартирного дома этих принципов при монтаже внутренней канализации позволяет соседям не беспокоиться о затоплениях и неприятных запахах в санузлах.

Особенности планировки в квартире

Изменить схему канализации в квартире довольно сложно, потому что унитазы всегда должны быть расположены рядом с вертикальным стояком. Их перемещение на несколько метров будет сопровождаться необходимостью прокладки 110мм трубы по все квартире, что не добавит эстетичности внешнему виду комнат.

В большинстве четырехкомнатных (пятикомнатных и т.д.) квартир имеется два канализационных стояка за счет удаленности кухни и санузла друг от друга

Расположение комнат и количество канализационных стояков в многоэтажках домах ограничено лишь фантазией проектировщика, но и они стараются соблюсти основные правила монтажа таких систем.

Варианты с двумя санузлами в отечественных квартирах встречаются редко, а вот кухня и ванна бывают разделены коридором на две независимые канализационные схемы. Тогда в каждой комнате имеет свой вертикальный стояк.


Межэтажное пространство около стояка не рекомендуется полностью заливать бетоном. Лучше заполнить его негигроскопичным материалом, например крупными кусками пенопласта, а затем покрыть его сверху небольшим слоем цемента

От унитаза всегда идет отдельная 110 мм труба. Она может принимать в себя дополнительные подводы с другого сантехнического оборудования или предназначаться исключительно для слива унитаза.

При классической схеме в горизонтальную разводку на дальнем конце трубы подключается мойка, затем присоединяются ванна или душ, потом – стиральная машинка с раковиной. После этого труба состыковывается с тройником унитаза или непосредственно со стояком.

На крыше всех многоквартирных домов в обязательном порядке устанавливается фановая труба, которая выравнивает давление воздуха в стояке и внутренних помещениях дома.

Порядок монтажа канализационной разводки

Перед покупкой новой сантехники в квартиру необходимо понять будущую структуру канализационной сети, чтобы не было проблем с установкой приобретенного сантехнического оборудования.

Для этого необходимо:

  1. Определить типы сантехнических приборов и места их установки.
  2. Начертить схемы трубопроводов с учетом углов их наклона.
  3. Проверить достаточность размера и высоты отверстий в стенах для установки планируемой разводки.
  4. Определить количество изделий и материалов для проведения монтажа, приобрести их.
  5. Выполнить пробный монтаж труб и проверить возможность их установки.
  6. Демонтировать старую канализацию при необходимости.
  7. Окончательно установить канализационную разводку.
  8. Выполнить монтаж сантехнического оборудования и подключить его к канализации.
  9. Проверить полученную систему на наличие протеканий.

Если всё сделано правильно, то после проверки на герметичность можно пользоваться сантехникой в свое удовольствие.

Устройство внутренней сливной системы

Внутренняя канализация давно приняла типовой вид, который можно назвать максимально рациональным: к стоякам, расположенным вертикально, подключены горизонтальные трубы. Стояк рассчитан на увеличенный объем стоков, поэтому его диаметр больше.

Движение воды от душа, унитазов, раковин к стояку происходит или самотеком, или принудительно – под действием насосного оборудования

Внутренняя разводка соединяется с наружной магистралью, которая состоит из труб еще большего диаметра. Трубопровод ведет к септику или другому накопительно-очистному сооружению.

Расположение стояка и подключенных к нему линий подчинено определенным правилам. Например, все мокрые зоны обычно находятся в смежных помещениях: кухня через стену от ванной или туалета. Часто помещения совмещают, пример тому – душевая, объединенная с туалетом.

Располагать помещения, в которых активно используется водопроводная вода, в непосредственной близости принято из-за практичности, удобства обслуживания и экономии материалов

Так канализационная труба имеет минимальную длину до стояка, следовательно, стоки перемещаются наружу самотеком, без дополнительного принуждения. Стояк, в свою очередь, расположен у выхода канализационной магистрали и водопровода из дома.

Ближайшее к нему сантехническое оборудование – унитаз. Если расположить ванну или кухню между туалетом и стояком, то при каждом смыве вода из сифонов будет высасываться.

Наклон – необходимое условие для самотечной системы. Угол наклона зависит от диаметра трубы. Есть параметры, отступать от которых не рекомендуется: для труб 50-80 мм – 25-35 мм/метр магистрали.

Если труба шире 80 мм, то уклон должен составлять 20 мм/м. Такая ситуация – для частных домов редкость, такой диаметр характерен для труб наружного монтажа

Таким образом, разводка в дачном доме должна охватывать минимальный набор сантехнического оборудования: унитаз, кухонная раковина, душ (ванна).

Здания для постоянного проживания обычно имеют больше подключенных приборов, среди которых могут быть дополнительные раковины и унитазы, джакузи, посудомоечная машина, жироуловитель, измельчитель и пр.

При монтаже системы не обойтись без поворотов, хотя рекомендуется сократить их число. Каждый перепад и поворот — это хроническая зона риска, провоцирующая возникновение засора.

Если не удается избежать резких поворотов, необходимо обеспечить свободный доступ к ним: или оставить открытыми, или замаскировать, оборудовав ревизионный люк.

По правилам, поворот в 90° выполняется последовательно двумя фасонными деталями, обеспечивающими угол 45°, а если позволяет место, то тремя поворотными деталями (коленами) по 30°

Размещение помещений с мокрыми зонами и очистного сооружения или магистрали, ведущей к центральной трубе, следует планировать заранее. В идеале они должны находится по соседству, буквально – за стеной.

Чем ближе друг к другу располагаются элементы канализации, тем меньше проблем вызовет ее функционирование.

Чтобы избежать грубых ошибок при монтаже и подстраховаться, рекомендуем изучить СНиП 02.04.01-85, в котором подробно изложены нормы и правила устройства водопровода и канализации.

Устройство

Для установки септика на участке потребуется подготовка котлована. Его размеры будут определяться габаритами выбранной модели септика и особенностями грунта. Если почва очень подвижна, то размеры котлована следует увеличить на 25-40 см по каждому измерению.

Этот запас позволит залить бетонный короб для механической защиты септика. По глубине котлован следует рассчитывать так, чтобы горловина установленного септика оказалась вровень с уровнем земли.

Глубина траншеи под канализационную магистраль должна быть менее 70-80 см. Это позволит уберечь ее от промерзания. При этом следует учитывать рельеф местности. Если дом расположен много выше септика, то траншея возле фундамента должна быть более глубокой. Минимальное расстояние до фундамента здания – 5 м.

Магистральную трубу следует укладывать под небольшим углом в сторону септика. Для этого оптимальное увеличение глубины траншеи должно составлять порядка 3 мм на 1 м. Такой наклон обеспечит беспрепятственное прохождение стоков. При меньшем уклоне есть появления заторов.

Превышение указанного уклона может привести к тому, что вода будет слишком быстро стекать в септик, не успевая унести с собой фекальные массы. Это тоже чревато затором.

Чтобы было легче контролировать глубину траншеи, стоит заранее подготовить деревянный брус с делениями. Наносятся деления для определенных расстояний от фундамента. К примеру, на двух метрах от дома глубина должна быть 800 , на четырех – 806 и т.д.

По мере удаления от дома, глубина должна всегда возрастать. Ее уменьшение на каком-либо участке недопустимо. Даже небольшой «горб» приведет не только к затруднению стока, но и к появлению воздушной пробки, что еще более ухудшит ситуацию.

Затруднить сток могут и повороты магистрали. По мере возможности их следует избегать. Если же обойтись без изгиба не получается, следует организовать поворот максимально возможного радиуса. В точке поворота желательно устроить ревизионный колодец.

Особое внимание глубине канализации следует уделять, если она проходит под автостоянкой или дорогой. В этом случае ее стоит увеличить на несколько десятков сантиметров. Чтобы труба не проседала в грунте, дно траншеи необходимо уплотнить песчаной подушкой

Толщина подушки – 10-15 см

Чтобы труба не проседала в грунте, дно траншеи необходимо уплотнить песчаной подушкой. Толщина подушки – 10-15 см.

Для средних и холодных климатических зон канализационная магистраль должна быть утеплена. В качестве утеплителя могут применяться полотна из пенополиуретана или вспененного полистирола с экранирующим слоем из фольги.

Особо тщательного утепления требуют люки в ревизионных колодцах и коллекторы. При достаточно мягком климате утепление выполнить лишь для верхней части трубы.

Элементы внутренней канализационной сети должны сводиться в общий стояк, выполняющий функции коллектора. Оптимальное место укладки горизонтальных участков труб – в стяжке пола. При этом желательно придать трубе небольшой наклон.

Использовать колена с поворотом 90 градусов в системах канализации не рекомендуется. Повороты трубы лучше организовать с помощью нескольких отводов под 30 или 45 градусов.

Подкоп под бетонным основанием

Если септик расположен недалеко от дома (в пределах пяти метров), а толщина фундамента не превышает один метр, самым простым вариантом монтажа канализации считается создание подкопа в месте, где пересекается трубопровод с основанием дома.

Траншея делается не очень большой глубины, что уменьшает трудоемкость такой операции.

Прежде чем начинать прокладывать под фундаментом, выполняются разметочные работы. Отмечается точка совпадения трубы и будущего прохода канализации.

При выполнении такой работы, обязательно учитывается толщина стен, являющихся точкой отсчёта. Если не соблюдать это правило, траншеи могут не совпасть. Не произойдет их соединение в конкретном месте. Придется все начинать сначала. Это вызовет дополнительные финансовые расходы.

Когда траншея будет готова, в нее укладывается канализационная труба, выдерживая необходимый уклон.

При неглубоком залегании трубопровода, проход канализации нужно обязательно утеплить, исключить замерзание канала и образование наледи. Она может стать причиной закупорки всего пространства.

Засыпка траншеи проводится осторожно, маленькими порциями грунта. Таким образом, не допускается смещение выведенной трубы, и не допускается изменение её уклона. Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной

Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод

Прямо под фундаментом пропускается дополнительная труба, диаметр которой намного больше канализационной. Длина этого отрезка делается равной ширине фундамента дома. Она исполняет роль гильзы, в которой прокладывается основной трубопровод.

Такое приспособление защищает канализацию в случае неожиданного проседания фундамента. Когда проводятся ремонтные работы, намного легче заменить поврежденный участок.

Укладка труб

Вывод трубы канализации из дома

Процесс укладки труб можно разделить на три этапа:

  • Земляные работы.
  • Сборка трубопровода.
  • Обратная засыпка.

Выполнение земляных работ

Перед тем, как уложить канализационные трубы, необходимо правильно подготовить траншеи. Правила выполнения земляных работ:

  • Траншеи можно копать вручную или при использовании землеройной техники.
  • Ширина траншеи должна позволять монтажнику работать с трубой, находясь на дне.

Совет! Если трубы имеют диаметр 110 мм, то ширина траншеи должна быть 60 см.

Наружные трубы, уложенные в траншеи

  • Сложнее определить, какова оптимальная глубина укладки канализационных труб. По нормативам, она должна превышать глубину промерзания грунта в данной местности на полметра. Но на практике это условие не всегда удается выполнить. Если трубы укладывают на меньшую глубину, то следует позаботиться об их утеплении.
  • Траншеи нужно прокапывать с определенным уклоном. Как правило, в проекте закладывается уклон в размере 2 см на метр трубопровода.
  • При копке траншей их делают глубже запроектированной глубины укладки труб на 10 см. Эта глубина будет использована для создания амортизационной подушки.
  • Дно выкопанной траншеи должно быть хорошо утрамбовано, если на нем имеются крупные валуны или промерзшие комки земли, то их нужно будет удалить, засыпать образовавшиеся ямы землей и утрамбовать ее там.
  • На дно траншей насыпают песок или мелкий гравий. Уплотнение подушки по всей длине траншеи не требуется. Но вот в местах запланированной установки ревизионных колодцев насыпанный песок нужно будет уплотнить на расстоянии по два метра в каждую сторону от места монтажа колодца.
  • На тех местах, где будут находиться раструбы труб, устраивают приямки.

Укладка и сборка труб

Укладка в траншеи наружных труб канализации

Рассмотрим основные правила укладки канализационных труб:

  • Монтаж трубопровода начинают от места выхода трубы из фундамента дома.
  • Трубы следует уложить вдоль траншеи, при этом, раструбы труб должны быть направлены в сторону, противоположную движения стоков.
  • Проводим соединения труб. Для этого требуется хорошо почистить раструб и убедиться, что в нем установлено резиновое уплотнительное кольцо. Не менее тщательно очищается и гладкий конец трубы, который будет вставляться в раструб. Производят предварительный замер вхождения трубы в раструб до упора, поставив на гладкой трубе метку. Чтобы облегчить введение трубы в раструб, на гладкий конец наносят силиконовую смазку. Если смазки нет, то можно воспользоваться жидким мылом или жидкостью, предназначенной для мытья посуды. Труба вставляется в раструб, а чтобы компенсировать линейные деформации трубопровода, трубу вводят не до упора, а оставляют сантиметровый зазор (при введении трубы ориентируются по поставленной ранее метке).
  • При необходимости выполнить поворот трубопровода, нужно использовать отводы с углом 15 или 30. Использовать отводы с углом 90 градусов запрещено.
  • Кроме того, технология укладки канализационных труб предусматривает установку ревизионных колодцев. Эти устройства необходимы для контроля работы трубопровода и проведения прочистки в случае образования засора.
  • Если это предусмотрено проектом, то производится утепление труб. Для этой цели рекомендуется применять утеплитель на основе вспененного полиэтилена.

Выполнение обратной засыпки

Подготовка к засыпке труб в траншеи

  • После того, как трубопровод будет собран, и еще раз будет проверен уклон труб, можно будет приступить к выполнению обратной засыпке.
  • Первые 10-15 см. высоты засыпки рекомендуется выполнить песком. При этом необходимо тщательно уплотнять песок по краям трубы, а вот на самой трубой трамбовать засыпку категорически запрещено.
  • Далее трубопровод можно засыпать обычным грунтом, который был вынут при копке траншей. Только нужно будет следить, чтобы в грунте не попалось больших камней.

Процесс укладки труб в траншеи – работа несложная, но требующая аккуратности и терпения

Очень важно соблюдать правила подготовки траншей и монтажа трубопровода, только в этом случае, проведенная работа будет результативной

http://kanalizaciyam.ru

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
