6 лучших наборов капельного полива и советы по выбору

Капельный полив для теплицы своими руками

Не у каждого огородника есть возможность постоянно следить за остом растений и регулярно поливать их. Можно придумать различные сооружения, которые обеспечат растения водой. Система капельного полива является самым простым сооружением, для которого не нужно иметь специальные навыки и знания, а главное — денег будет потрачено намного меньше, чем на покупное оборудование. В качестве пособия можно использовать видео по монтаже капельной системы.

Для монтажа понадобится:

  • магистральная труба, по которой вода будет переходить от емкости до корней растения;
  • капельница – оборудование для подачи воды каплями в специальное место;
  • капельная лента для подачи воды в определенном количестве;
  • фильтры для очистки воды.

Последовательность работы

Начинать монтаж без нарисованной схемы — не лучший вариант. Сделать это очень просто. Для начала необходимо начертить уменьшенный эскиз теплицы, расположение грядок и каждого отдельного растения. Для составления такой схемы нужно просто рулеткой измерять расстояние и перенести его на бумагу в уменьшенном масштабе

Также очень важно отметить место, где будет располагаться источник воды – водохранилище или же водопровод. В качестве водохранилища можно использовать любое сооружение с водой, которое должно располагаться на расстоянии 1,5–2 метра над землей

Также можно использовать насос.
Используя план нужно рассчитать количество лент, труб и капельниц. Для подачи воды лучше использовать трубу из полиэтилена, которая должна иметь диаметр не меньше 35 мм.

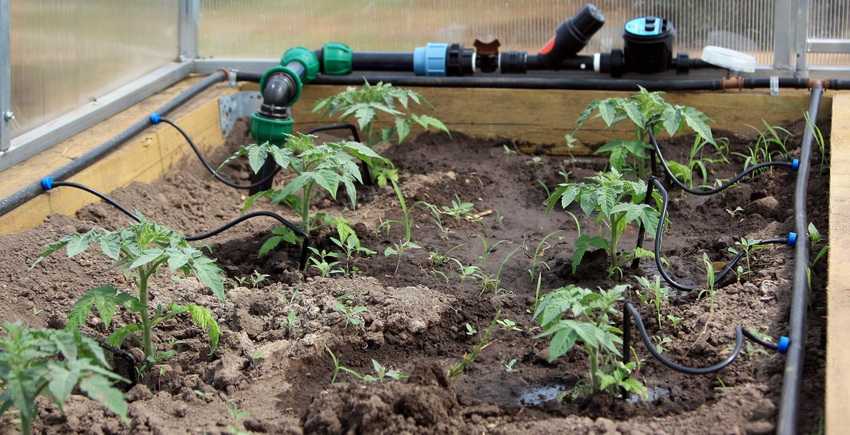

Когда схема нарисована и необходимые материалы куплены, можно приступать к сборке капельной системы. Для начала трубопровод необходимо подключить к источнику воды. Трубу можно расположить по периметру или центру теплицы. Важно чтобы сооружение не мешало работать в теплице и собирать урожай. Теперь необходимо подключить кран, чтобы при необходимости воду можно было перекрыть.
Фильтр нужно установить для того, чтобы система полива работала правильно, так как в воде имеются различные примеси, которые образовывают налет на трубах. Это приспособление нужно постоянно чистить и при необходимости менять
При монтаже фильтра необходимо обращать внимание на показатели потока жидкости. Делать установку фильтра нужно по той инструкции, которая прилагается с прибором.
Затем к основной трубе необходимо подсоединить старт-коннектор и капельную ленту
Таких элементов может быть несколько. Все зависит от размера парника и капельной системы полива. Капельный шланг должен располагаться по ровной линии, над грядками. Конец каждой ленты и основной трубы должен быть оснащен заглушками. Это даст возможность организовать полив только в тех местах, где это необходимо.
На главной трубе нужно сделать отметки тех мест, где будет укладываться лента. Используя дрель, в трубопроводе необходимо сделать отверстия, которые должны иметь диаметр чуть меньше чем резиновые уплотнители для соединения коннекторов.
Капельницы на ленте должны быть расположены вверх. Если же их расположить к земле, отверстия будут забиваться землей и перекрывать прохождение воды.

Варианты обустройства капельной системы

Капельный полив признан садоводами и огородниками одной из самых удобных систем орошения, в
особенности, если проводить параллель с ручным способом

В
период солнечной активности важно снабдить грядки достаточным количеством жидкости, чтобы обеспечить их жизнедеятельность. Дефицит влаги приводит к ослаблению и гибели растения

Чтобы не проводить каждый день на огороде, рекомендуется обустроить плантацию капельным поливом.

Система с капельницами

Принцип работы системы заключается в
прокладке трубопровода по
междурядьям с
последующим подключением капельниц. Тонкие трубочки обеспечивают доставку воды к
каждому растению. Скорость движения жидкости по
трубам небольшая, даже при
заборе водопроводной воды она успевает прогреваться, поэтому опасаться за
саженцы не
стоит. Также доступно использование в
качестве источника большой ёмкости, в которую набирается вода для отстоя.

Система с
капельницами устроена из следующих элементов:

распределяющей трубы (одна или
несколько, параллельно расположенных труб);

  • капельниц регулируемого или
    нерегулируемого типа (каждая их
    разновидностей делится на компенсационные и
    некомпенсационные изделия);
  • разветвителей, фиксирующихся к
    подающей магистрали (их именуют ещё пауками);

  • фильтрующего приспособления;
  • соединительных деталей (могут использоваться любые походящие под
    трубу элементы – штуцеры, фитинги, компенсаторы давления и пр.);
  • старт-коннекторов.

Справка! Собранная без нарушений система полива с капельницами может функционировать достаточно длительный период времени (до
10 лет).

Популярность данного вида орошения обусловлена следующими преимуществами:

  • возможность доставлять жидкость к
    побегам, произрастающим на
    разных расстояниях друг от друга;
  • устройства с
    регулируемыми капельницами обеспечивают разную интенсивность увлажнения отдельных культур;
  • поливочный процесс может осуществляться без
    непосредственного участия человека.

При выборе данной системы нужно учесть, что трубопровод функционирует лишь в тёплое время года, до начала наступления заморозков его необходимо демонтировать. Большое количество соединительных элементов усложняет монтаж и обслуживание устройства, к тому же придётся сталкиваться с
частыми протечками, если при
сборке допускались ошибки.

Система с капельной лентой

Устройство данного вида предусматривает монтаж подающей трубы/труб с
подсоединёнными лентами. Система отличается быстрой сборкой, но она
менее долговечна. Орошение происходит благодаря выходу жидкости через отверстия в
лентах, которые проделаны на
одинаковом расстоянии друг от
друга.

Преимущества ленточной разновидности капельного полива:

  • быстрый и
    простой монтаж;
  • доступная цена на материалы;
  • лента уже
    имеет отверстия, не придётся проделывать их
    вручную.
  • возникают сложности при обустройстве оросительной конструкции для
    культур, растущих на разных расстояниях друг о друга;
  • срок эксплуатации не
    превышает 3-х
    лет;
  • отсутствие возможности регулировать интенсивность потока;
  • огородные вредители часто повреждают ленту.

Подземная система

Полипропиленовые трубы в данной системе закапываются в
грунт вдоль рядов растений на глубину 10 см. Доставка влаги прямо к корням делает орошение идеальным. Жидкость поступает через трубопровод к
встроенным капельницам, которые практически не
засоряются землёй.

Подземный вариант полива исключает испарение влаги, пожелтение зелени из-за
попадания воды. Расход ресурса экономичный, при
проходе между грядками отсутствуют надземные препятствия. Это
делает прополку, мульчирование и
другие мероприятия по
уходу более комфортными.

Длительность эксплуатации подземной системы составляет не менее 5-8 лет. На
зимний период разбирать конструкцию нет
необходимости. Существенным недостатком является дороговизна комплектующих элементов.

Каждый вариант систем имеет свои плюсы и минусы, выбирать стоит, исходя из
бюджета и
особенностей грядок. В основе всех схем лежит подающая труба, которая может быть изготовлена из
разных материалов. Высокими эксплуатационными характеристиками и
доступной ценой отличаются изделия из полипропилена.

Лучшие готовые комплекты оборудования для установки

Выбрать подходящий готовый комплект для капельного орошения на даче довольно сложно. В продаже можно найти итальянские и китайские варианты, а также многочисленные разработки отечественных агрономов. Среди представленного ассортимента особого внимания заслуживают четыре комплекта, уже проверенные огородниками.

Delta 3Л-КП18

Полностью готовая к использованию система, включающая все необходимое для быстрого монтажа. Комплект включает 60 капельниц — по числу растений, не требует обслуживания, рассчитан на площадь до 18 м2. Производитель предусмотрел защиту от перелива, можно расширить зону покрытия, соединив несколько систем вместе через специальный переходник.

Circle Жук

Бюджетное решение для организации капельного полива, включающее все необходимое для подключения: от помпы до таймера и трубок-капельниц. Оборудование рассчитано на теплицы площадью до 18 м2. К преимуществам системы можно отнести простоту сборки, черный цвет шлангов, защищающий от цветения. Комплекта хватает на подачу воды к 60 растениям, выпускается также расширенная версия на 80 капельниц.

Start ЖКИ АкваДуся

Комплект с необычным названием заслужил высокие оценки владельцев приусадебных участков. Эта модель универсальна, подходит для орошения цветников, плодовых деревьев и кустарников, ягодных посадок. В комплекте капельницы на 70 растений, помпа, таймер и все необходимое для подключения оборудования.

Gigant

Современная система, рассчитанная на применение в теплицах или открытом грунте. Оборудование отличается простотой сборки и установки, рассчитано на несколько сезонов эксплуатации. Системы полива хватает на 74 растения, можно использовать в парниках, открытом грунте, теплицах. В комплект включены фильтр для воды, капельницы, зажимы и скобы для крепления.

При выборе комплекта важно обратить внимание на тип подачи воды. Многие варианты рассчитаны на высокое давление, требуют подключения к водопроводу. Подходящие варианты отмечены как системы, работающие под неизменным давлением

Подходящие варианты отмечены как системы, работающие под неизменным давлением.

Выбор типа капельницы для системы полива в теплице

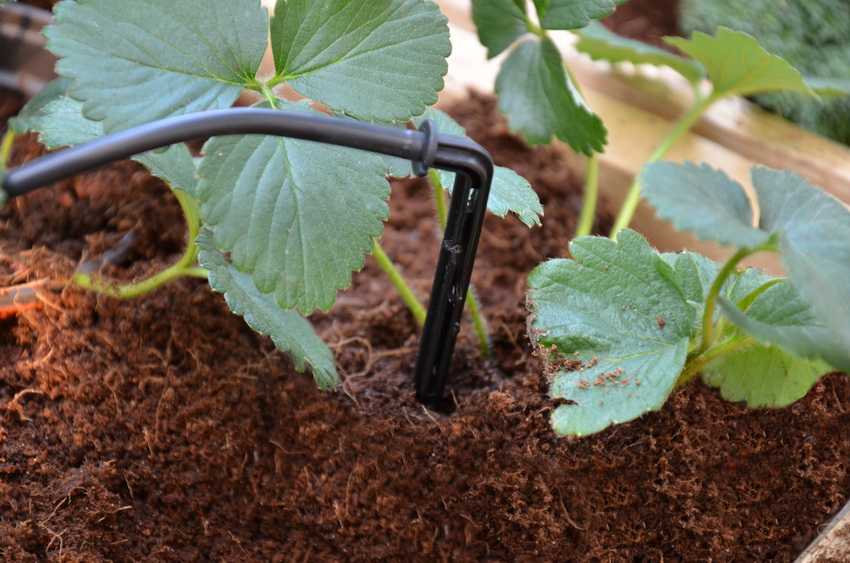

Капельницы представлены устройствами с маленькими трубочками на конце изделий. Они врезаются в отверстия в трубе или шланге и регулируют объем подаваемой воды. Существует несколько разновидностей изделий, которые подбираются исходя из типа выращиваемой сельскохозяйственной культуры, габаритов теплицы и материального состояния ее владельца.

Капельницы могут быть компенсированными и некомпенсированными. Первый вариант укомплектован клапаном и мембраной, благодаря чему вода подается дозировано к растению при разной величине давления. Устройства оснащены антидренажной системой, вследствие чего при отключении подачи воды давление в них не опускается до нуля. При повторном включении системы не потребуется дополнительного времени для вытеснения из нее воздуха. Такой вариант считается наиболее подходящим для участков с перепадами высот. Объем подачи воды некомпенсированными устройствами в начале ряда будет больше, чем в конце.

Выбор подходящих капельниц для полива зависит от особенностей системы орошения

Капельницы выпускают с ручной настройкой или фиксированным объемом подачи воды, что указывается на упаковке. Это значение находится в диапазоне 1-3 л/ч. Также существуют модели типа «паук» с дозаторами, позволяющими выполнять полив нескольких растений сразу. Такие устройства отличаются самой большой стоимостью. Их располагают на большом расстоянии друг от друга. Данную систему целесообразно использовать для полива многолетних растений.

Полезный совет! При выборе капельниц следует обратить внимание на возможность разборки конструкции. Крышка должна легко сниматься, благодаря чему устройство можно очистить изнутри

Капельницы чаще всего размещаются на расстоянии 25-30 см друг от друга. Такой шаг является наиболее предпочтительным для большинства растений. Однако для орошения корнеплодов расстояние между капельницами должно быть 20 см, для бахчевых культур – 1 м.

Установка контроллера позволит автоматизировать систему капельного полива

Бак с водой, насосы и фильтры для автополива

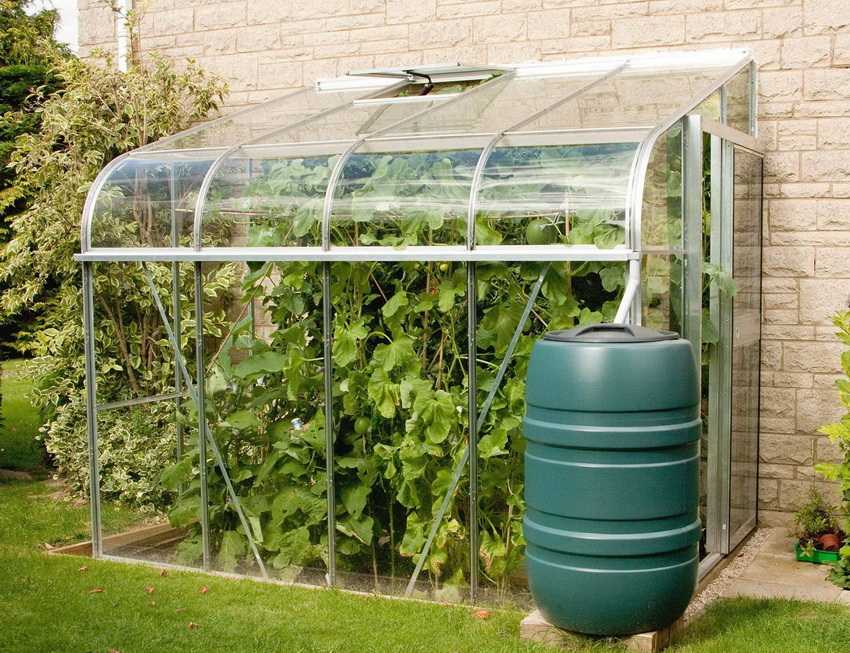

Каждая система автоматического полива теплицы начинается с источника воды. В большинстве случаев в качестве такого источника выступает обычный пластиковый или металлический бак. Разумеется, можно подключать полив напрямую к водопроводу, но это нежелательно – слишком холодная вода может повредить здоровью растений. А при наличии «промежуточного» бака, вода успеет прогреться до температуры, сопоставимой с таковой у воздуха. Кроме того, емкость выступает в качестве своеобразного резерва на случай отключения воды.

Небольшую емкость с водой имеет смысл установить на некотором возвышении – в трубе естественным путем создается давление, достаточное для работы капельного автоматического полива в одной из теплиц

Обратите также внимание на прозрачный шланг слева – он выступает в качестве своеобразного уровнемера, показывающего количество воды в емкости. Отдельно стоит сказать про подключение подачи и забора воды к баку

Первое должно располагаться ближе к вершине, чтобы иметь возможность наполнить емкость полностью. Забор воды должен располагаться в нижней части бака, но при этом не на самом дне, иначе в него будет попадать большое количество мусора, скапливающееся на днище емкости

Отдельно стоит сказать про подключение подачи и забора воды к баку. Первое должно располагаться ближе к вершине, чтобы иметь возможность наполнить емкость полностью. Забор воды должен располагаться в нижней части бака, но при этом не на самом дне, иначе в него будет попадать большое количество мусора, скапливающееся на днище емкости.

Примерная схема подключения

По возможности располагайте емкость у той стороны дома, что постоянно освещается солнцем

Следующий элемент системы – насос, при выборе которого нужно обращать внимание на следующие критерии:

  • возможность автоматического управления;
  • мощность – не следует брать слишком сильный агрегат для орошения одной-двух теплиц;
  • расход воды – насос должен обеспечивать подачу нужного количества воды и с резервом по мощности;
  • устойчивость механизмов к различным химическим соединениям – на случай, если к воде при поливе будут подмешиваться удобрения;
  • уровень создаваемого шума;
  • наличие системы «плавный пуск»;
  • простота установки и демонтажа.

Емкость с водой и подключенным насосом (слева внизу, оранжевый). Вверху можно заметить серый короб – за ним скрывается контроллер для управления всей системой
Насос ESPA – оптимальный выбор для системы автополива с питанием из скважины или колодца

Фильтр – неотъемлемая часть любого автополива. Без него система быстро придет в негодность из-за засорения капельных лент или разбрызгивателей различными посторонними частицами.

Правильное расположение фильтра

По конструкции очищающего элемента фильтры делятся на три вида:

  • сетчатые;
  • дисковые;
  • насыпные.

Последний вид используется в промышленном автополиве для теплиц и огородов большой площади. Сетчатый фильтр не уменьшает давление в трубопроводе и потому отлично подходит для систем, где вода идет самотеком из бака, расположенного на некоторой высоте. А дисковый обладает лучшими эксплуатационными характеристиками. Вне зависимости от вида выбранного фильтра, устанавливайте его первым или вторым элементом на магистрали, выходящей из емкости с водой.

Различные виды фильтров для автополива

Какой бывает?

Наряду с дождевальной системой орошения, нуждающейся в высоком напоре, широко применяется и капельная. Вода самотеком поступает в трубы из приподнятой над землей бочки и дозировано просачивается через установленные возле каждого растения капельницы.

В сравнении с дождевальной, у такой системы много достоинств:

высокий напор, как было сказано — не требуется, насос или водопровод используются только для наполнения бочки. Из-за этого снижаются требования к прочности материалов, а значит и стоимость системы;
снижается расход воды. При дождевальном поливе огромное количество влаги испаряется с листьев, при капельном — она сразу впитывается почвой;
затрудняется развитие сорняков. Вода поступает только к культурным растениям, остальное пространство остается сухим и потому малопригодным для произрастания сорной травы;
поливать можно в любое время. Дождевальным способом нельзя поливать днем из-за того, что капли воды подобно линзам фокусируют солнечные лучи на поверхности листа и тот получает ожоги. Ночной полив нежелателен потому, что растение на всю ночь остается мокрым и от этого рискует заболеть. Очевидно, что при капельном поливе такие проблемы не грозят;
набранная в емкость вода предварительно нагревается на солнце

Это важно, если вода добывается из-под земли и поэтому имеет низкую температуру. Если сразу подать ее к растениям, те могут заболеть;
есть возможность вносить с поливом растворенные в воде удобрения

Такой способ подкормки признан оптимальным: микроэлементы лучше усваиваются, исключаются ожоги растений от контакта с кристалликами удобрения. При поливе дождевальным способом подмешивать в воду смесь для подкормки нельзя.

Чтобы автоматизировать капельный полив, достаточно приобрести устройство управления и совместимый с ним электромагнитный клапан. Он устроен, как обычный кран, только приводится в действие подачей питания на катушку соленоида или сервопривода. Существует два типа устройств управления таймер и контроллер.

Таймер бывает двух типов:

  1. механический. Самый простой и дешевый. Поворотом рукояти взводится пружина, и пока она с характерным тиканьем раскручивается, на клапан подается питание. Таким же таймером оснащаются активаторные стиральные машины. Данный вариант далек от совершенства: для установки таймера в нужное время требуется присутствие пользователя;
  2. электронный. Прибор не только отключает систему полива через заданное время, но и сам запускает ее в момент, указанный пользователем в настройках. Если автоматизировать заполнение емкости, а комплекты с такой функцией существуют, участие огородника вообще не требуется.

В электронных таймерах можно задавать множественные режимы на разные дни. Посмотрев прогноз погоды, можно настроить прибор соответствующим образом на всю неделю и уехать до следующих выходных. Есть многоканальные устройства. Каждый канал через собственный электромагнитный клапан управляет отдельным сегментом системы полива. Режим для каждого канала также устанавливается отдельно.

Контроллер через набор сенсоров определяет ряд параметров окружающей среды:

  • влажность грунта;
  • наличие дождя;
  • объем поданной в систему воды (имеется расходомер);
  • температуру воды в баке;
  • давление в водопроводе (для напорных систем).

Контроллер поливает растения не по заданному времени, а когда это действительно необходимо. Но стоит он намного дороже таймера.

Целый ряд производителей выпускает комплекты, куда входит все необходимое для организации капельного полива: шланги, капельницы, фитинги, устройство управления, электромагнитный клапан, фильтры и пр.

Электронные таймеры и контроллеры работают от батареек, так что они могут применяться на неэлектрифицированных участках.

Полезные рекомендации для длительной эксплуатации капельного орошения в теплице

Несмотря на то что поливная капельная система отличается простой конструкцией, она нуждается в должном уходе, что является залогом долговечности. Периодически отводящие трубопроводы с капельницами следует очищать от засорения. Для магистрального трубопровода лучше выбрать пластиковое изделие, поскольку материал не подвергается коррозии, приводящей к появлению мелких частиц ржавчины в системе, что станет причиной засорения капельных отверстий. Это же относится и к металлической бочке.

Система обязательно должна быть оснащена фильтром, который приобретается вместе с комплектом. В крайнем случае можно использовать кусок поролона, вставив его в трубу, выходящую из бочки. Проводить очистку фильтра рекомендуется один раз в неделю. Бочка должна иметь крышку, чтобы предотвратить попадание разного мусора в воду, что может стать причиной понижения напора в системе.

Для качественной работы системы полива необходимо следить за чистотой трубок и установить фильтр

Несмотря на то что капельная система полива предполагает внесение удобрений для растений, их следует предварительно растворить воде. После выполнения подкормки систему рекомендуется промыть чистой водой на протяжении 15 минут.

Осенью вода из труб сливается. Система разбирается и укладывается в помещение на хранение. В противном случае форсунки за осенне-зимний период полностью забьются грязью, что потребует их трудоемкой очистки весной.

Установка капельной системы полива в теплице из бочки не только благотворно влияет на рост и развитие растений. Такая конструкция позволяет снизить водные и облегчить трудовые затраты, связанные с содержанием теплицы. Можно не только купить, но и выполнить самодельный капельный полив своими руками в теплице. Для этого необходимо ознакомиться с особенностями системы и правилами ее монтажа.

Капельный полив своими руками – составление плана

Данная система состоит из нескольких элементов, ознакомимся с особенностями каждого из них.

  1. Емкость для воды. С одной стороны подключается к трубам капельного полива, с другой – к водопроводу, из которого пополняется. Необходима для хранения воды и ее прогревания под солнечным светом до температуры, близкой к таковой у воздуха. Наличие емкости обязательно, так как при подключении магистралей капельного полива напрямую к водопроводу влага, поступающая к растениям, не успеет прогреться и будет слишком холодной. Как результат – сельскохозяйственные культуры будут испытывать «стресс», что скажется на их состоянии и на урожайности.

Бак для воды

Шаровой кран – при его открытии вода из емкости поступает в магистраль системы, процесс капельного полива начинается.

Резьба шарового крана может быть внутренней и наружной

Фильтр – необходим для очистки воды от примесей и мелких частичек грязи. Если пренебречь его установкой, то со временем система капельного полива засорится и выйдет из строя.

Узел для подключения капельных линий: кран, фильтр и редуктор давления воды

Емкость с удобрениями – растениям с капельной системой полива потребуется большое количество питательных веществ.

Магистральный трубопровод – основная линия всей системы, доставляет воду к ответвлениям. С другого конца от емкости оснащается либо заглушкой, либо краном, используемым для промывки системы или слива из нее воды.

Отводы доставляют воду непосредственно к грядкам. В качестве отводов могут использоваться либо капельные ленты, либо полипропиленовые трубы малого диаметра со смонтированными по всей длине капельницами. Соединяются с магистралью с помощью фитингов-тройников.

Отводы в системе капельного полива
Если система капельного полива является автоматизированной, то она дополнительно оснащается контроллером, набором датчиков влажности, температуры и уровня освещенности, а также электромагнитными клапанами, заменяющими собой обычные шаровые краны.
Простая схема капельного полива на участке

Шаг 1. Определите площадь участка, для которого необходимо обустроить капельный полив. Произведите замеры, вычислите число и длину грядок, расстояние между ними, а также количество растений на каждой из них.

Область смачивания при капельном поливе на разных грунтах

Шаг 2. Высчитайте количество воды, необходимое для полива всех сельскохозяйственных культур на участке. В среднем, на один квадратный метр требуется от 15 до 30 литров воды в сутки. Более точные значения вычислите с помощью таблицы, приведенной ниже.

Таблица №1. Суточная потребность некоторых сельскохозяйственных культур в воде.

Тип сельскохозяйственной культуры Расход воды, л/сутки
Помидоры, один куст 1,5
Огурцы, один куст 2
Картофель, один куст 2,5

Шаг 3. Исходя из полученной на предыдущем этапе цифры, определите объем емкости для воды и сечение магистрального трубопровода. В таблице ниже даны значения максимально возможного расхода жидкости в зависимости от диаметра трубы. Объем бака и сечение основной магистрали выбирайте с небольшим запасом по характеристикам. Этот небольшой резерв может понадобиться в случае увеличения расхода воды на полив.

Таблица. Зависимость максимального расхода воды от диаметра трубопровода.

Диаметр трубы, мм Расход воды, л/час
16 600
20 900
25 1800
32 3000
40 4800
50 7200

Шаг 4. Определите число и длину отводов, подключаемых к общей магистрали. Если в качестве непосредственного средства доставки влаги к растениям применяется лента для капельного полива, то исходите из правила: одна грядка – один отвод с лентой. А при использовании полипропиленовых труб и капельниц с одного отвода можно обеспечить полив сразу двух грядок.

Схема системы капельного полива

Шаг 5. Определите расстояние между капельницами, подключаемыми на отводах из полипропиленовых труб. Одна капельница может «запитать» два растения на одной грядке (или четыре при расположении отвода между соседними грядками) при наличии соответствующего переходника.

Шаг 6. Возьмите двойной тетрадный лист в клетку или чертежную бумагу-миллиметровку и нарисуйте эскиз будущей системы капельного полива. Перенесите на него расположение бака с водой, емкости с удобрениями, крана, фильтра, магистральной трубы, фитингов-тройников и отводов.

На схеме должно быть указано размещение трубопровода, капельных шлангов и отдельных капельниц, а также запорной арматуры
Пример расчета капельного полива на 1200 м2

Шаг 7. Подсчитайте количество материалов, необходимых для обустройства системы полива. Созданные на предыдущих этапах проектирования выкладки и эскиз помогут вам в этом.

Простой капельный полив из ведер и садовых шлангов

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
