Монтаж ворот из профнастила

Экономия на установке

Чтобы значительно сэкономить на установке, можно заняться ею самостоятельно

Чтобы процесс прошел без возникновения проблем, важно уделить внимание таким моментам:

  • мощность двигателя не должна превышать ту, что нужна для конкретного веса дверцы (к примеру, 300 Вт достаточно для движения створки весом 800 кг);
  • не приобретать механизмы, где редукторы сделаны из пластика, лучше предпочитать стальные конструкции, они отличаются высокой долговечностью;
  • для управления системой нужен дистанционный пульт, его мощность определяется исходя из имеющихся параметров;
  • мощности приемной антенны будет достаточно в пределах 433, 93 МГц;
  • обязательно нужны фотоэлементы для защиты целостности транспорта;
  • сигнальная лампа поможет оповещением о работе автоматизации;
  • для разблокировки коробки, в случае возникновения такой необходимости, приобретается специальный ключ.

Не стоит приобретать дешевые составляющие, чтобы не получить конструкции, что будет ненадежной и вряд ли прослужит долго. Лучше предпочесть детали от проверенных временем производителей.

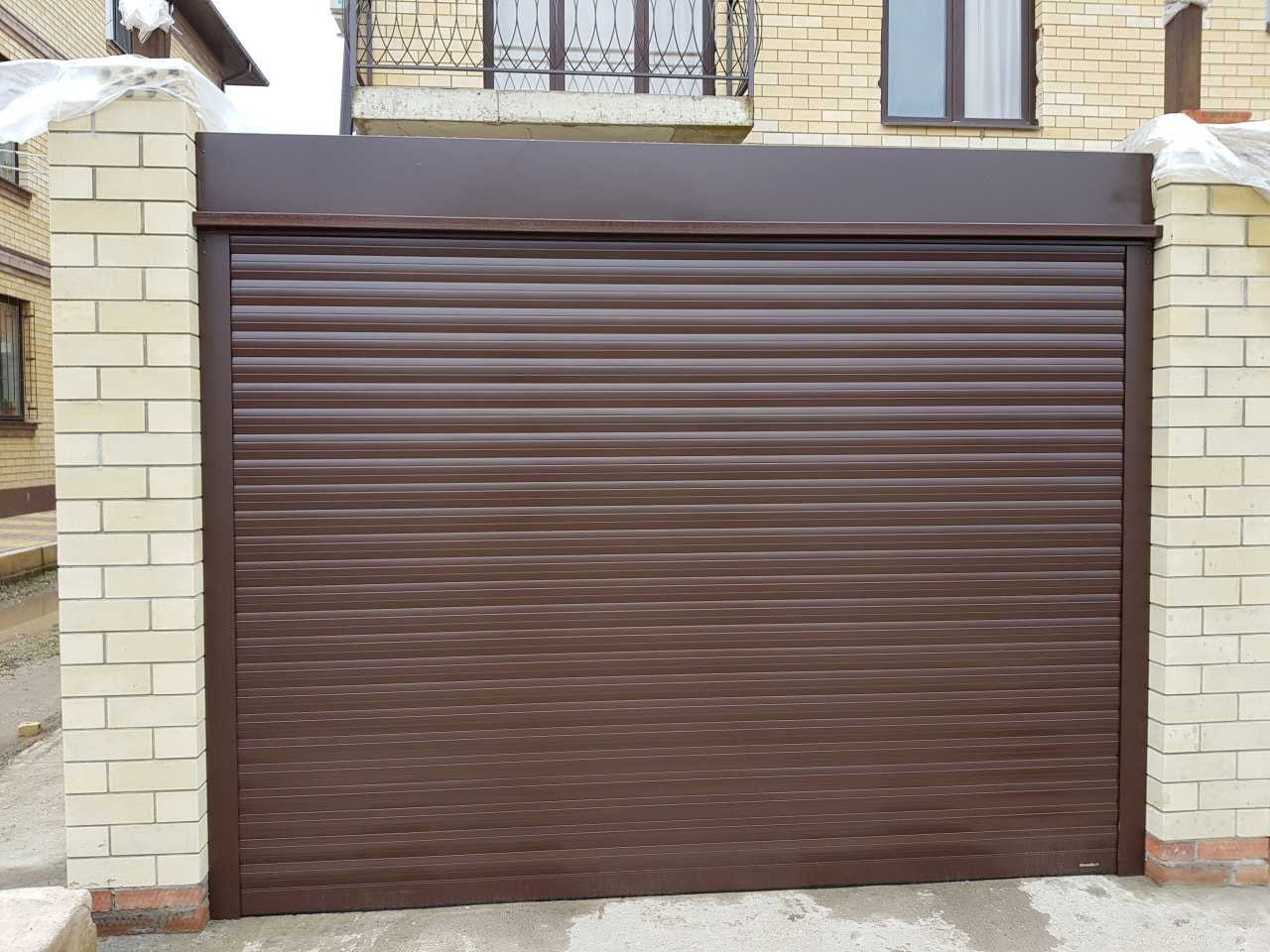

Рулонные автоматические ворота

Если нет возможности установить секционные ворота для дома, то всегда можно остановиться на рулонных. Обычно это происходит, если проем ворот слишком широкий. Рулонные ворота позволяют закрыть проем около одиннадцати метров шириной и девяти метров высотой – для бытовых потребителей это огромные размеры.

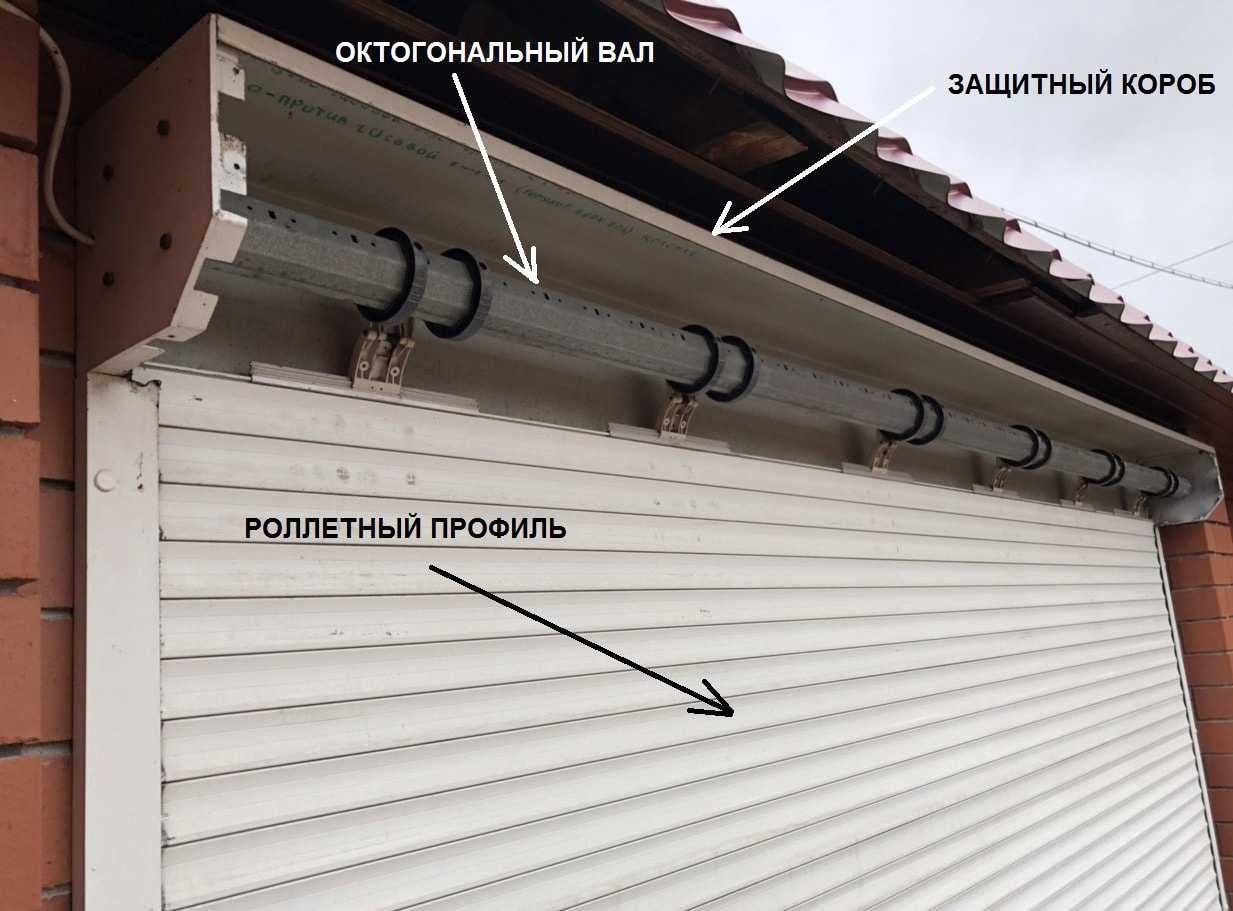

Принцип работы у рулонных ворот похож на секционные, но гораздо компактнее. Створка скручивается в рулон – отсюда и название – и убирается в защитный короб, который крепится над конструкцией ворот. Створка изготавливается из специальных алюминиевых сплавов, которым не страшна коррозия, частота закрываний или какие-либо атмосферные явления. Створка состоит из роллетного профиля, что и позволяет ей быть гибкой и скручиваться в рулон.

Автоматика в рулонных воротах, как правило, предусмотрена еще производителем и идет в комплекте со всей конструкцией. По типу эксплуатации автоматика для рулонных ворот может работать от простого выключателя на стене, рядом с створкой, до кнопки на пульте или брелке.

Выбирая привод для рулонных ворот, единственное, на что нужно обратить внимание, так это на запас мощности

В первую очередь это важно, учитывая вес и площадь полотна створки. После проведения расчетов, следует предпочесть привод, с запасом мощности не менее 30%, а если створка ворот занимает площадь более 15 квадратных метров, то привод нужен промышленного масштаба

После проведения расчетов, следует предпочесть привод, с запасом мощности не менее 30%, а если створка ворот занимает площадь более 15 квадратных метров, то привод нужен промышленного масштаба.

Также автоматика может включать дополнительные элементы. Например, сигнальная лампа – при ее включении, прохожие или проезжающие мимо, узнают, что ворота открылись и необходимо предусмотреть проезд

Важно предусмотреть и возможность аварийной разблокировки ворот. Обычно ее устанавливают снаружи забора, и она может понадобиться, в случае отсутствия электроэнергии или же какой-то непредвиденной ситуации

Удобны в качестве своеобразной системы безопасности и фотоэлементы. Они не позволят открыть ворота, если в зоне выезда находится препятствие.

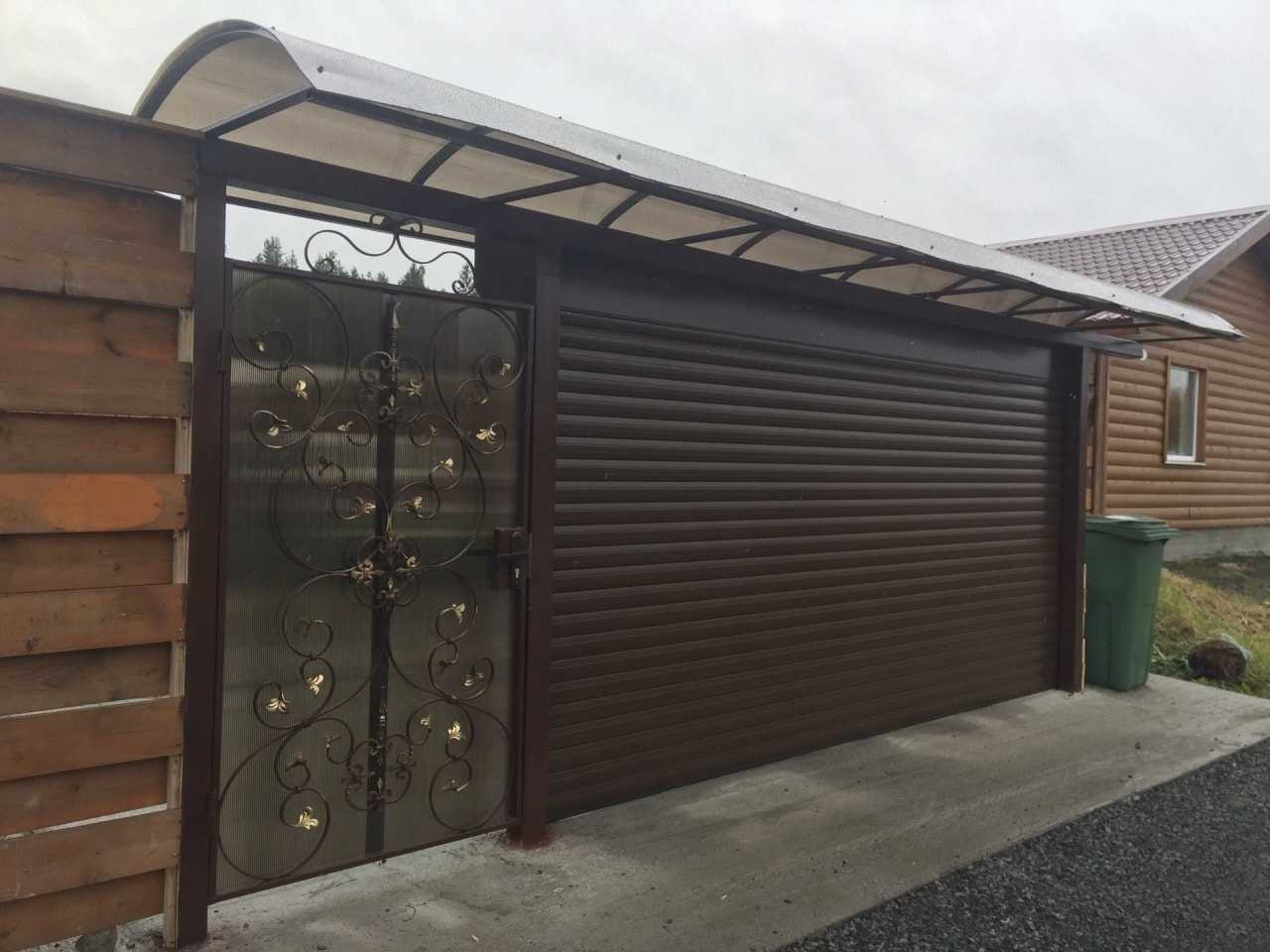

Внешний вид рулонных ворот – в зависимости от пожеланий покупателя, может быть от классического, до модернового. В зависимости от общего оформления участка, здесь можно будет подобрать подходящую расцветку и модель.

Производителей рулонных автоматических ворот довольно много и с каждым днем они совершенствуют свою продукцию, добавляя новые позиции в свой ассортимент. Рулонные ворота – это удобно, безопасно, надежно и красиво, поэтому их популярность растет ежегодно. Цена такой модели не самая дешевая, но она совершенно оправдана длительным сроком эксплуатации, техническими характеристиками и эффектным внешним видом. В нашей стране, рулонные ворота для дома, в зависимости от производителя, можно приобрести за 35000 рублей.

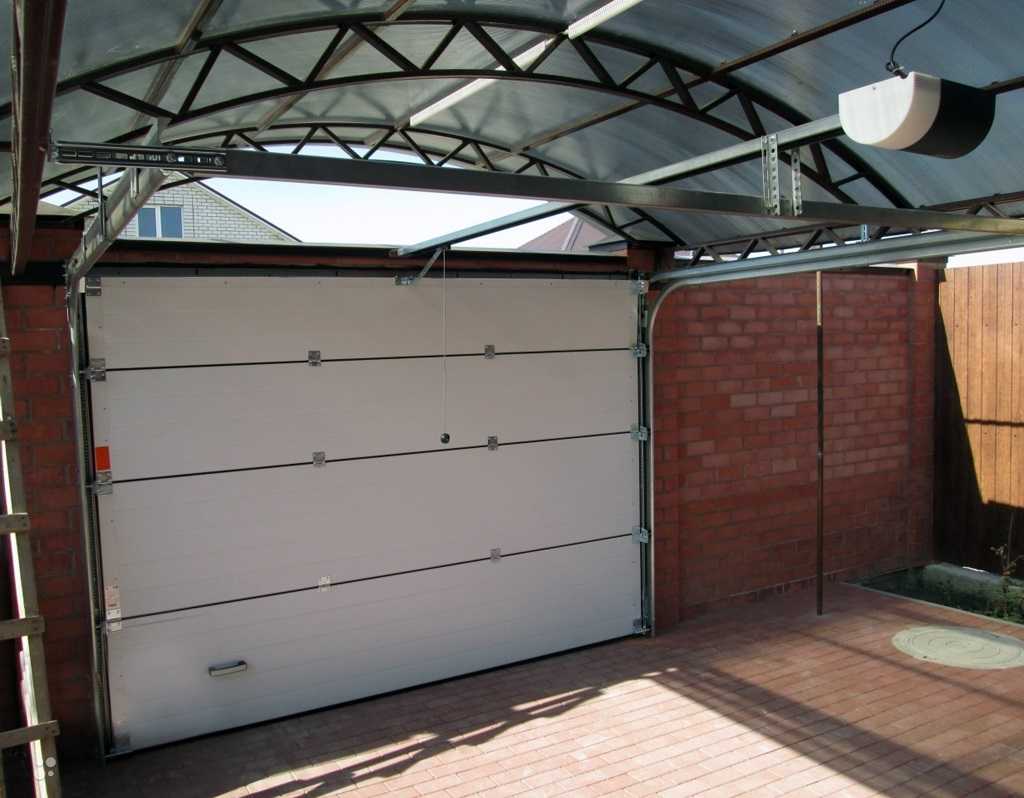

Секционные автоматические ворота

Также удобный и часто используемый вариант ворот как для гаража, так и для дома. Фактически створка здесь состоит из нескольких горизонтальных секций, скрепленных между собой.

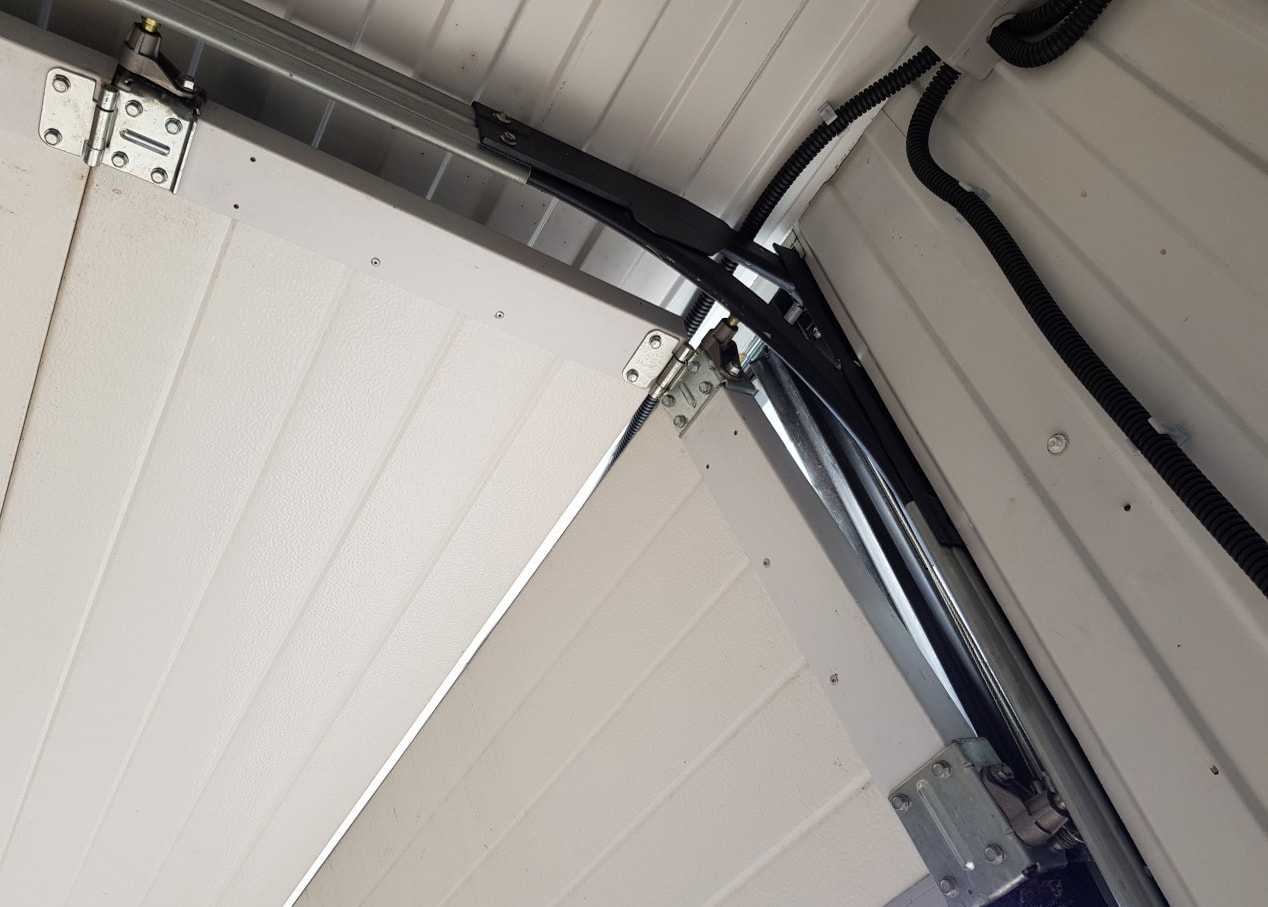

В местах соединения, секции могут сгибаться, что делает створку гибкой. Открываясь, при помощи роликов, ворота поднимаются, собираясь в специально отведенном пространстве под потолком.

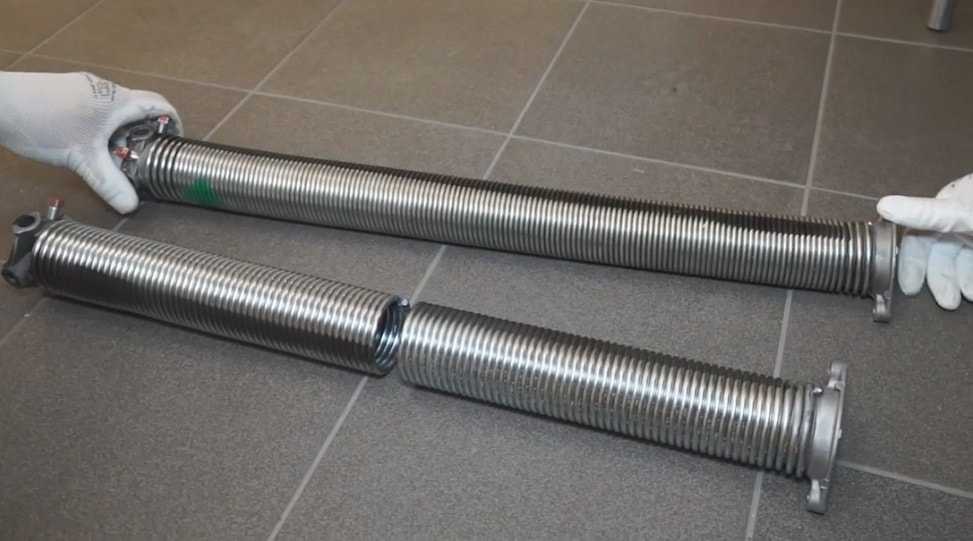

Ворота в обязательном порядке укомплектованы торсионными пружинами или пружинами растяжения, — причем, их важно подбирать для каждых ворот индивидуально, в зависимости от веса конструкции. Это позволяет открывать и закрывать створку так часто, как это потребуется

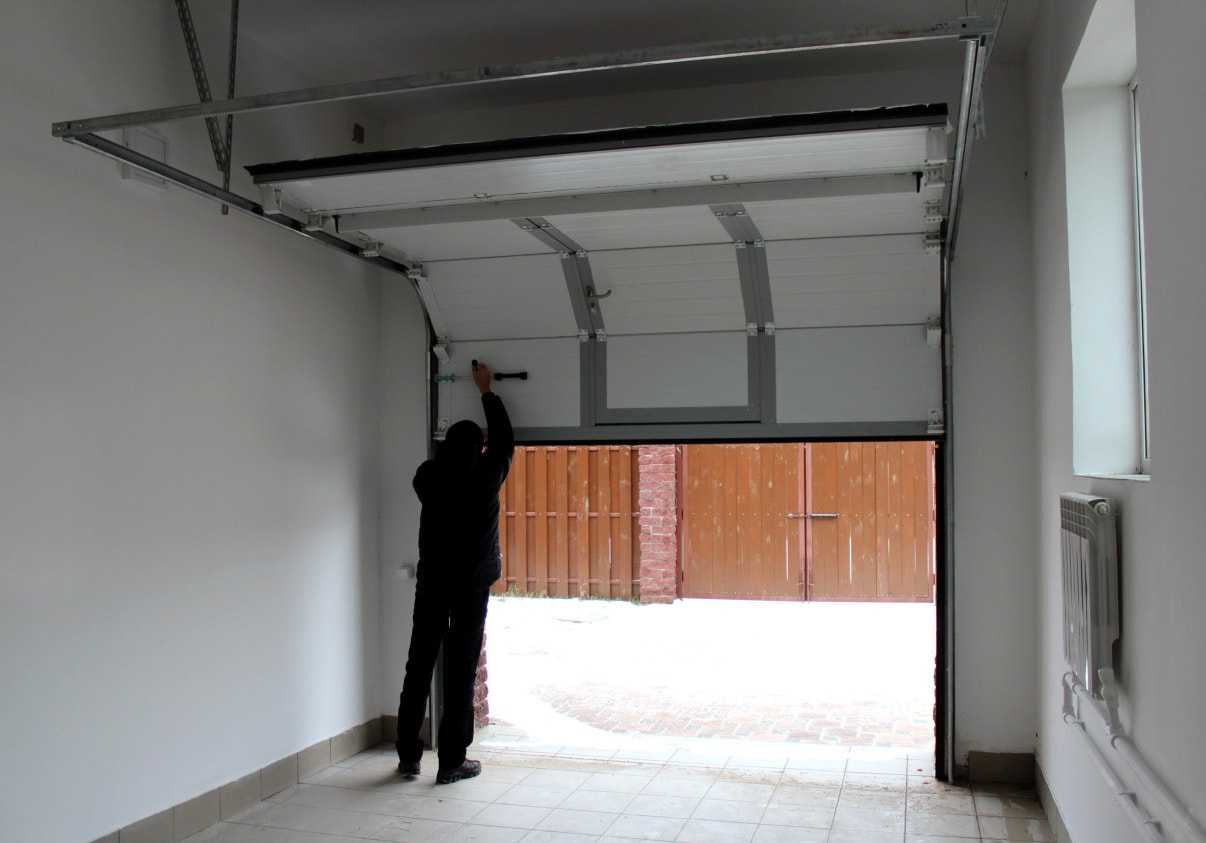

Такая модель ворот может открываться и в ручном режиме, но гораздо удобнее оборудовать ее автоматическим приводом.

А для ворот более 10 квадратных метров, автоматика настоятельно рекомендуется, так как вручную их открывать будет просто не комфортно.

Достоинства секционных автоматических ворот очевидны:

  1. Универсальные. Такие ворота можно поставить в любой готовый проем. То есть, нет нужды строить специальный каркас для них или переделывать уже имеющийся.
  2. Безопасны в использовании. Такие ворота не боятся порывов ветра, дождей и тому подобных явлений. В работе они совершенно надежны. Для предотвращения обрыва и падения створки вниз во всех секционных системах существуют специальные блокираторы.
  3. Привлекательный внешний вид. Секционные ворота состоят из сендвич-панелей, они выглядят современно и презентабельно. Производители постоянно расширяют ассортимент расцветок и фактур материалов, из которых изготавливаются створки ворот.
  4. Долговечность. Секционные ворота для дома, если они правильно установлены и бережно эксплуатируются, могут работать без поломок и ремонтов около двадцати лет, независимо от частоты открываний.
  5. Экономичны. Такие ворота прекрасно подойдут там, где нет свободного места внутри двора или же на улице – в частном секторе, при условии узкой улицы или загромождения участка и тому подобное. У этих ворот створки не открываются в сторону, что существенно экономит место.
  6. Легки в использовании. Створка легко открывается и закрывается, нет необходимости дополнительных работ – очистки снега, защита от ветра и так далее, как в других моделях. Автоматический привод делает эксплуатацию секционных ворот максимально комфортной – нажатия на кнопку пульта или брелка достаточно для работы створки.
  7. Надежность. Секционные ворота являются прекрасной защитой от взлома и проникновения на частную территорию.

Автоматика для секционных ворот

В целом, цены на приводы для секционных ворот не так высоки, как для некоторых других моделей – этот фактор также работает на пользу данного варианта ворот для дома. Да и смонтировать автоматический привод для секционной створки не особенно сложно. В то же время приводы для этой модели отличаются компактным размером и высокой мощностью. Они бывают с компенсатором или без него, а также с различным методом управления: наружным или встроенным.

Выбрать можно из нескольких вариантов:

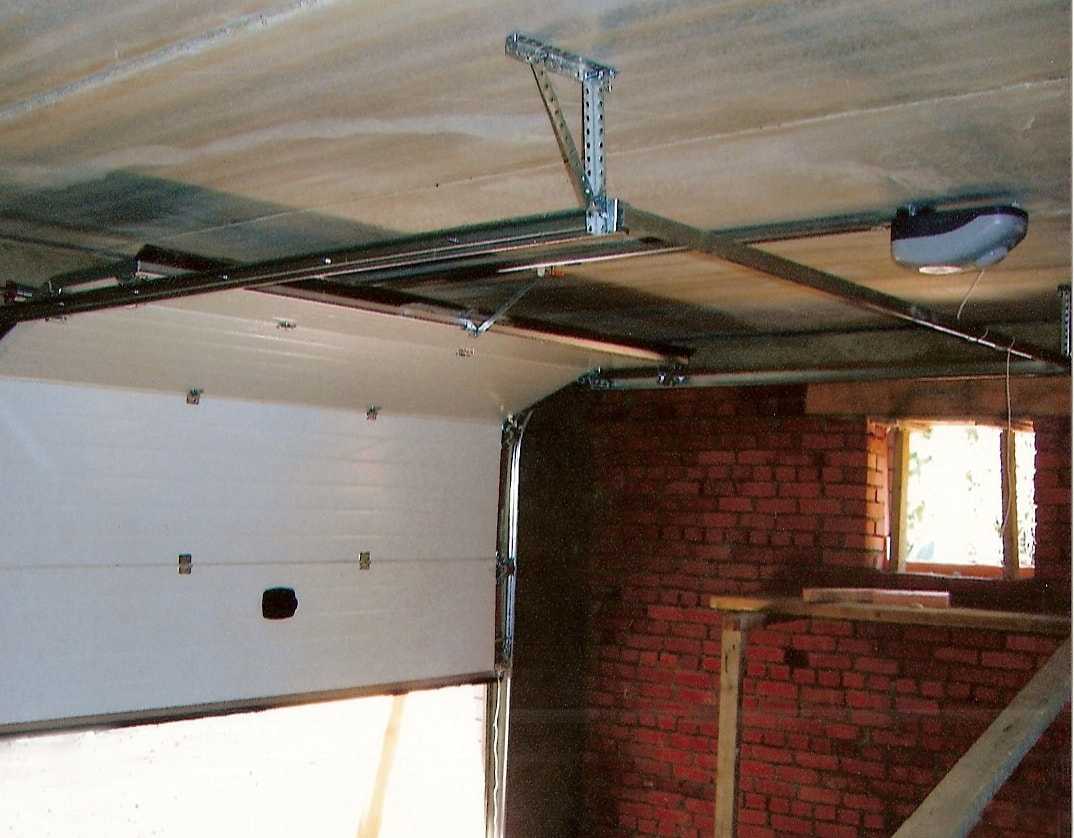

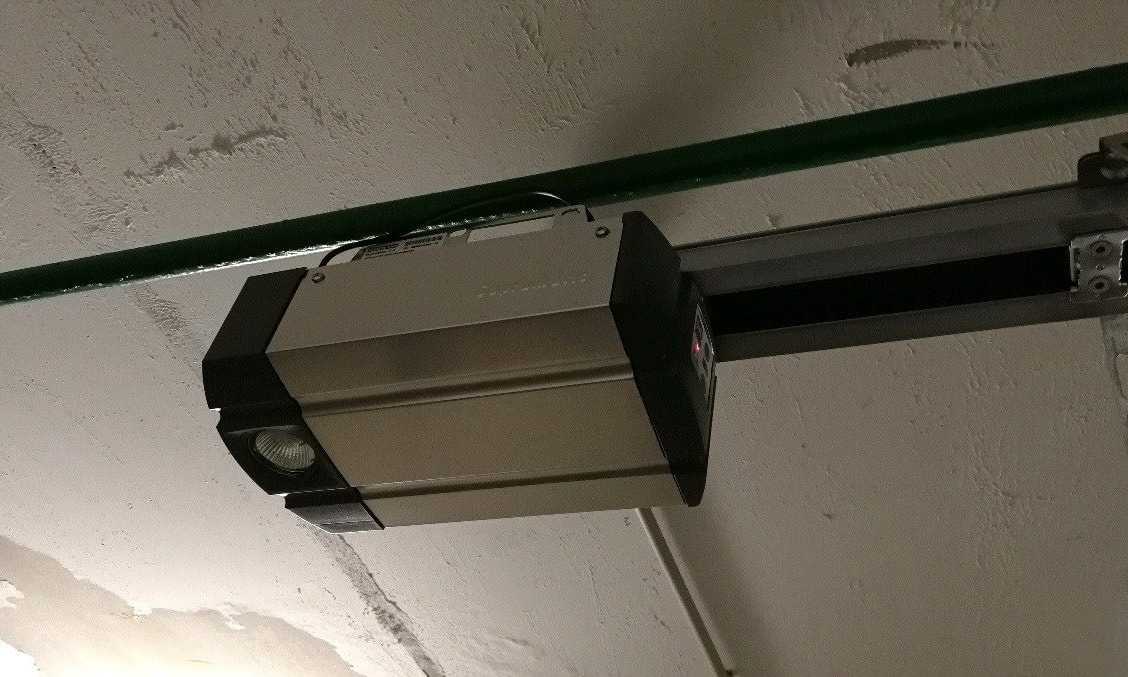

Потолочный тип

Такой формат, как правило выбирается в случае небольшой площади ворот и подходит для монтажа в частном секторе.

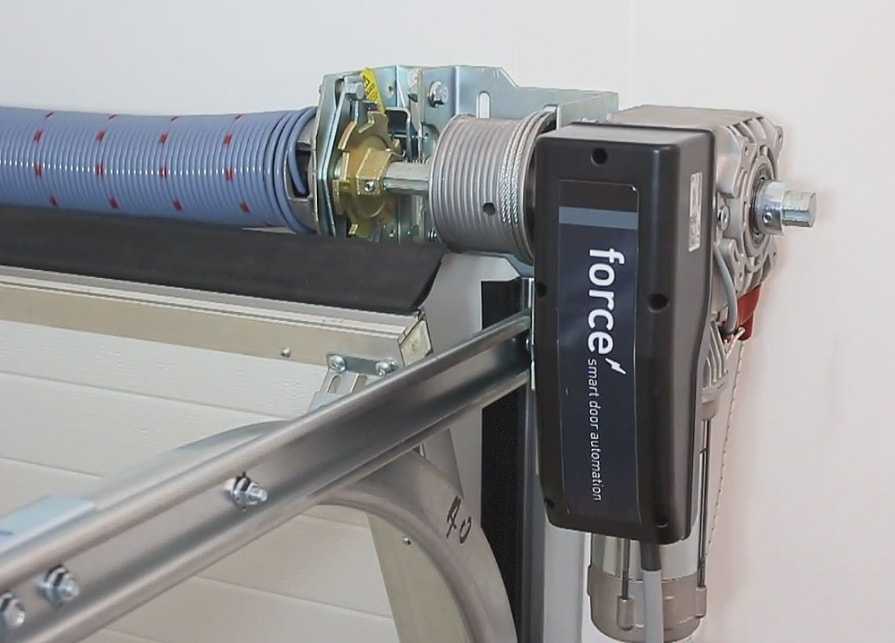

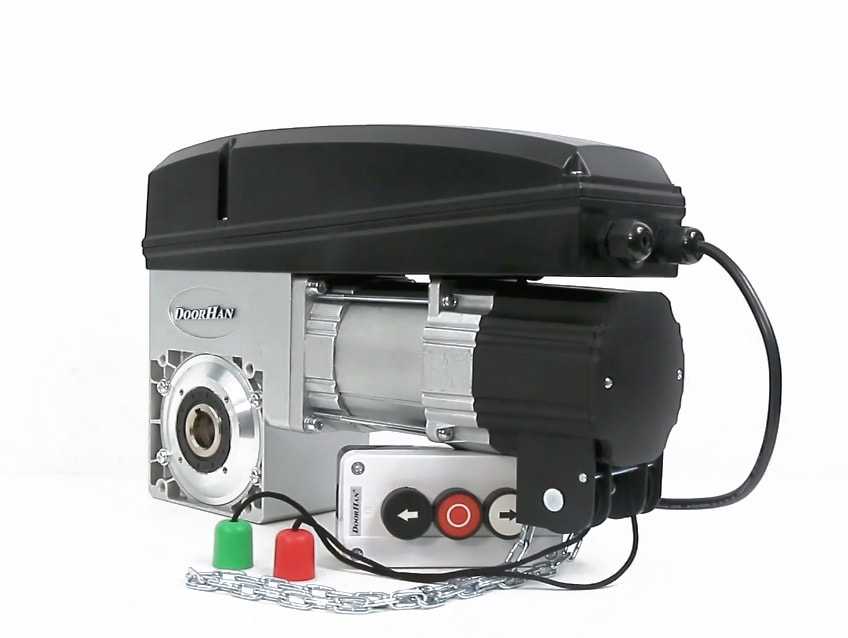

Вальный привод

Эта автоматика хорошей мощности и рассчитана на частое использование, обычно его используют промышленные объекты — автосервисы, парковки, склады.

Самый обыкновенный комплект автоматики для секционных ворот состоит из:

  1. Электромеханический привод. Как правило, в него встроен самоблокирующийся редуктор.
  2. Рейка.
  3. Электронный блок управления. Современные блоки управления оснащены радиопередатчиком и подсветкой.

Дополнительно автоматическая система включает в себя фотоэлементы и датчики движения, лампой освещения, и так далее. В продаже существует довольно много вариантов автоматики для секционных ворот, широкий ассортимент обеспечен производителями из Европы и Китая.

Секционные ворота удобны и привлекательно выглядят – в этом их безусловный плюс. До недавнего времени они были популярны в основном в Европе, но в последние годы активно используются в нашей стране, набирая популярность. Стоимость секционных автоматических ворот во многом будет зависеть от их размеров и типа привода, в целом она колеблется в рамках 35000 рублей и выше.

Более подробно о секционных воротах можно почитать тут.

Процесс изготовление распашных ворот своими руками

К вопросу сборки каркаса, нужно подходить с ответственностью. Если у вас не опыта в данном вопросе, то лучше отказаться от этой затеи и доверится профессионалу. Наличие небольшого опыта сварочных работ, облегчит понимание сборки каркаса и ворот из профнастила в целом.

Расходные материалы и инструменты

Прежде чем приступать к заготовке материала, начертите примерный план с соответствующими размерами. После это произведите расчет и отправляйтесь за покупкой. Количество того или иного расходного материала, определяется в зависимости от особенностей каркаса и его размеров.

Из инструментов пригодятся:

  • Лопата.
  • Емкость для бетона или бетономешалка.
  • Пару ведер.
  • Пузырьковый уровень и угольник.
  • Шнурка.
  • Аппарат для сварки.
  • Болгарка.
  • Дрель.
  • Кисть.
  • Саморезы.

Материал:

  • Профнастил.
  • Труба для стоек и каркаса.
  • Металлические воротные петли.
  • Замковые и фиксирующие элементы.
  • Краска.
  • Составляющие для замеса бетона (песок, цемент и щебень).

Размеры ворот и калитки

Нельзя вывести стандартные размеры для всех типов ворот, так как их показатели могут зависеть от различных факторов. Каркас для гаража существенно отличается по размерам от парадной. Если рассуждать о высоте, то тут дело обстоит проще. В данном случае необходимо равняться на высоту забора. В итоге, высота ворот может быть в пределах 2-2.5 метров.


Каркас

С калиткой дела обстоят немного по-другому. Их ширина не должна быть меньше 80 см – это стандартный проход для одного человека. калитка размещена с улицы, а значит планируется проход с ручной кладью, тележками и другими габаритными предметами. Исходя из этого, рекомендуется монтировать калитку шириной 1.2-1.5 м.

Чертеж ворот

Графическое изображение, является важной частью при изготовлении каркаса ворот и калитки из профнастила. В чертеже указываются все размеры, места соединения

Это позволит с точностью произвести расчет необходимого материала и создать качественную конструкцию за короткие сроки.

Монтируем опоры для ворот

Предварительно проведите подготовку участка для строительства: уберите мусор и проведите разметку.

Далее, переходите к непосредственному монтажу:

  1. Подготавливаем углубления. Лопатой или буром, проделываем углубление. Так как створки находятся в подвешенном состоянии, то они нуждаются в лучшей опоре. Делаем глубину ямки в районе 1-1.5 метров. Ширина 50 см.
  2. На дно укладываем песочно-щебневую подушку и утрамбовываем.
  3. Устанавливаем опоры и расклиниваем кирпичами.
  4. Выставляем по уровню.
  5. Замешав раствор в соотношении 1:3:6, заливаем бетонную смесь в лунки.


Установка опоры

Изготавливаем каркас и раму ворот

Перед сборкой каркаса для профнастила, проведите повторный замер расстояния между опорами. При незначительном смещении, необходимо внести корректировки в чертеж.

Процесс сборки:

  1. С учетом представленных размеров на чертеже, нарезаем трубы нужной длины. В зависимости от способа стыковки (45о и встык), размеры могут отличаться.
  2. Зачистите поверхность от ржавого налета.
  3. Уложив трубы на ровную поверхность, соберите каркас.
  4. Убедившись в правильности размеров и диагональных соотношениях сторон, произведите прихватку конструкции.
  5. Проверив повторно углы специальным инструментом, убедитесь, что конструкция вписывается в проем между стойками.
  6. Провариваем швы.
  7. На заключительном этапе, не забудьте усилить конструкцию ребрами жесткости.

Крепление створок к опорам и изготовление фурнитуры

В зависимости от веса подготовленной конструкции, навариваем нужное количество петель. Для стандартного каркаса хватает двух навесов с каждой из сторон.


Установка створок

Установка:

  1. Между стойками установите кирпичные столбики. На них положите доску. Необходимо выровнять под нижнюю точку створок, оставив зазор 2 см.
  2. На основание ставится каркас рамы.
  3. Наложив петли, прихватываем к створке и стойкам.
  4. После проверки створок на открытие, проводим окончательную обварку швов.
  5. Далее остается установить ручки, засовы и фиксаторы на свои места.

Грунтовка и покраска конструкции

Зачистите поверхность от грязи и ржавчины.
Обезжирьте уайт-спиритом.
Окрашиваем при помощи кисти

Особое внимание обращайте стыкам и углам.

Обшивка профлистом

Инструкция:

  1. Снимите створки и уложите на ровную поверхность.
  2. Уложите профилированные листы поверх конструкции.
  3. Просверлите дрелью отверстия, в волне примыкающей к трубе.
  4. С помощью специальных саморезов закрепите листы по месту.
  5. При затягивании не переусердствуйте.
  6. При установке следующего листа, он накладывается внахлест на одну волну.

Материалы

На выбор материала, из которого изготовлены ворота влияют следующие факторы:

  • Назначение, место установки.
  • Тип управления – ручное или автоматическое.
  • Общий архитектурный замысел, гармоничное сочетание с остальной оградой или контраст.
  • Ветровые нагрузки, парусность, другие внешние факторы.

Легкие ворота из профнастила или поликарбоната, а также металлические сварные решетчатые, сетчатые, с натянутой стальной сеткой на металлической рамке из профтрубы или из евроштакетника чаще всего применяются в конструкциях, управляемых автоматикой, тогда створки легко открываются и закрываются. Ворота из штакетника крепятся быстро и нарядно выглядят.

Деревянные створки смотрятся более экологично и внушительно, но менее прочны, так как древесина подвержена влиянию агрессивной внешней среды и со временем способна разрушаться. Солнце и влага, попадая на древесину, делают ее благоприятной средой для развития бактерий, грибков, насекомых, начинается процесс гниения. Чтобы придать этому материалу устойчивость, его пропитывают антисептиками и гидрофобными составами, покрывают лаками для внешних работ или красками. Выбираются бруски из более прочных пород деревьев, например, дуба.

Металлический профиль и стальные или алюминиевые листы можно увидеть на всех гаражах страны, часто их ставят на уличные ворота оград различных территорий, организаций и частных домов. Очень выразительно и нарядно смотрятся кованые ворота или металлические с решетчатыми элементами для облегчения конструкции. Стоимость таких ворот выше, чем обычных без декора, но и результат впечатлит гостей и соседей.

Профлист сейчас очень популярен в качестве материала для обшивки створок.

Он обладает несомненными достоинствами:

Малый вес – важное свойство для работы автоматики.
Финансовая доступность.
Практичность и прочность профлиста благодаря профилированию и покрытию.
Легкость резки и монтажа, быстрая установка.
Огромный ассортимент фактур и цветов, эффектов, например, имитация дерева, камня, покрытые светящейся или термоиндикационной краской, возможность нанесения любых принтов.

Из современных вариантов можно выделить ворота с поликарбонатом, пластиковые, пленочные, которые сохраняют микроклимат в производственных помещениях.

Возможны также комбинации различных материалов. Для каркаса можно использовать профиль, а створки обшить деревом, ПВХ, древесно-полимерным композитом. Металлические листы красиво смотрятся с коваными элементами и декоративными планками наверху.

Опорные столбы ворот изготавливаются из металлической трубы, которая усиливает столб, обеспечивает устойчивость конструкции и принимает основные нагрузки. Вокруг трубы может быть кирпичная кладка либо бетонный монолит.

Пошаговая инструкция по изготовлению и монтажу ворот

После расчистки места для установки конструкции и подготовки материалов и инструментов можно начинать основную работу.

  1. Разметить место для закапывания опорных столбов, а затем буром сделать ямы под их установку глубиной примерно 1,2 м, а диаметром 0,5 м. Если нет бура, можно использовать лопату. Столбы должны стоять очень прочно, так как от этого зависит и надёжность будущих ворот.

  2. Зачистить трубы, удаляя с них ржавчину, обработать антикоррозийным средством и обернуть нижний край рубероидом. Это необходимо для защиты деталей от коррозии.
  3. На дно каждой ямы насыпать слой щебня толщиной около 15 см, установить трубы и залить бетоном. Верхние части каждой стойки закрыть специальными заглушками, чтобы внутрь не попадала вода.

  4. Вертикальность опор проконтролировать с помощью уровня. Чтобы столбы не покосились, их можно подпереть специальными брусьями. Подождать, пока бетон высохнет (3–5 дней).
  5. Собрать раму на специальной ровной площадке.

  6. Сварить её и дополнительно укрепить стальными уголками.

  7. Длинные стороны каркаса зрительно разделить на 3 части и к условным точкам приварить перемычки — рёбра жёсткости. Можно приварить планки ещё и по диагонали.

  8. Приварить петли к местам крепления перемычек.

  9. Облицевать каркас профлистом, предварительно вырезав ножом по металлу прямоугольные выемки для петель.

  10. Для крепления использовать шурупы с шестигранной головкой, подобранные под цвет основного материала.

  11. Петли лучше приваривать, когда каркас ещё находится на площадке. Чтобы ворота невозможно было снять, приварить над верхней частью дополнительные крепёжные уголки.

  12. Навесить ворота на петли и подложить под середину конструкции деревянную подставку.

Электропривод для распашных ворот

Эту деталь также можно сделать своими руками, если вы разбираетесь в электричестве. Главная её часть — механизм от параболической антенны с червячной передачей. Спутниковое ТВ старого образца имеет поворотный механизм, который можно установить на распашных воротах. Червячная передача действует, как и поворотный механизм, но может работать от низкого напряжения в 36 вольт. Заводские приводы работают только от электросети в 220 вольт.

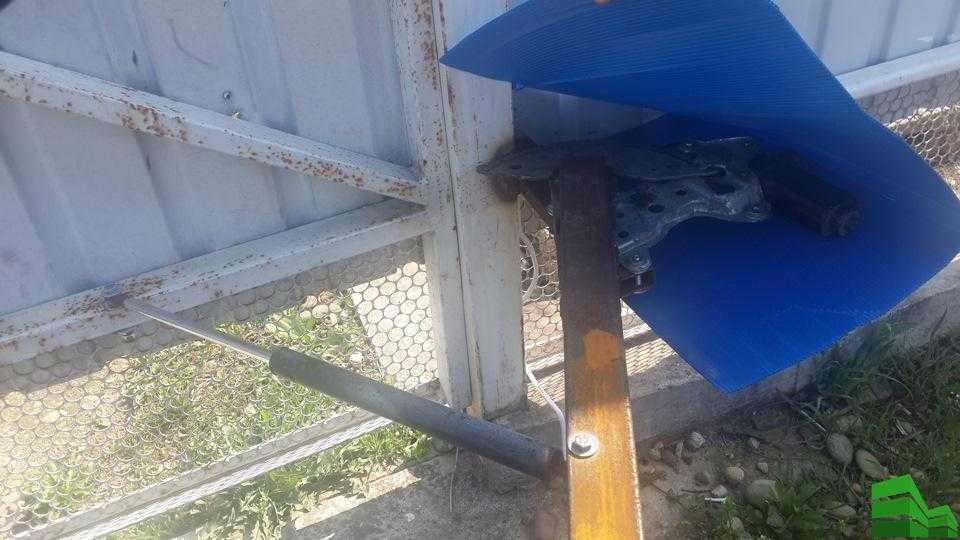

Электропривод от спутниковой антенны можно установить на распашные ворота

Для сборки понадобится:

  • два электрических привода с наиболее длинными штоками, которые можно купить в специализированных магазинах;
  • пульт дистанционного управления с дальностью действия не менее 50 м;

  • понижающий трансформатор;
  • электрическое реле для предотвращения поломки привода в случае попадания под ворота посторонних предметов.

Собрать устройство можно за один день.

Установка заводского электропривода

Если вы предпочитаете более надёжную систему, лучше использовать автоматические заводские устройства. Но вначале необходимо определиться, куда будут открываться створки — внутрь или наружу.

Створки распашных ворот могут открываться внутрь или наружу

Инструменты для установки привода:

  • электрическая дрель;
  • плоскогубцы;
  • шуруповёрт;
  • рулетка;
  • изоляционная лента;
  • молоток.

Чтобы выбрать тип устройства, понадобится замерить расстояние между петлями и внутренней стороной опоры:

  • если оно менее 15 мм, подойдёт более дешёвый линейный механизм, не оборудованный рычагами;

  • если от 15 до 30 мм, то придётся приобретать рычажный вариант или сделать определённые ниши для первой системы.

Далее, мы определяем ширину створки, а также учитываем обязательную ветровую нагрузку. Створки ворот должны ходить легко, чтобы электропривод мог плавно открывать и закрывать их. Если конструкция открывается внутрь, можно устанавливать любые электрические приводы. Для стальных столбов лучше всего взять линейную или рычажную модель, а для кирпичных — только вторую. Если створки ворот открываются наружу, то подойдёт любая система, которую монтируют внутри проёма. Места она займёт около 15 сантиметров с каждой стороны конструкции.

Порядок работы:

  1. По кругу колонны приварить металлические усилители при осуществлении монтажа электропривода на кирпичный столб.
  2. Установить гидравлический привод на ручной режим и подсоединить с помощью сварки крепёжные элементы к воротам.

  3. Если выбрана линейная модель, то после приваривания оставить после полного открывания ворот хотя бы 1 см для плавного и свободного хода. Проверить ход створок и чёткость движения электропривода, а затем поставить упоры и двигатели.

  4. Поставить планки, подшить пульты и включить систему. Затем автоматику оборудовать выключателями.

  5. Установить сигнальную лампу и фотографическое устройство, которое невозможно оборудовать, пока не будут отрегулированы все остальные системы.

Калитка из металлического штакетника и профлиста

Позже появился металлический штакетник, который укрепил распашные оградительные сооружения, придал им совершенно новый вид. Этот материал по сравнению с деревом удлиняет срок эксплуатации калиточной дверцы в три раза. Однако текущий уход обязателен, а в первую очередь покраска и ремонт.

Металлический штакетник, обработанный полимерным составом, может иметь самые разнообразные оттенки. У него большие дизайнерские возможности создания цветовой гармонии в ансамбле с кровельной черепицей и кирпичными стенами дачи или частного городского дома.

Распашные ворота. оборудованные стальным штакетником, очень прочные. Стоимость их гораздо ниже, чем кирпичных или каменных. Металлический каркас покрывают штакетником с некоторым просветом, поэтому в отличие от глухих перекрытий он создает меньшую парусность при напоре сильного ветра.

Пример встроенной калитки из профлиста

Это очень важно для дачи, которая не может быть защищена рядом стоящими высокими зданиями. А последовательность монтажа такая же, как при установке калиток из дерева

Используются обычные крепёжные материалы и инструменты.

Профнастил также обладает множеством достоинств. Это современный стройматериал из гофрированного стального листа, произведённый способом холодного проката. Он подвергается оцинковке, а для защиты от неблагоприятных атмосферных воздействий его покрывают специальным полимерным слоем. Для установки ворот и калиток следует использовать профлист с двусторонним покрытием. Несмотря на металлический каркас, они будут одинаково привлекательными как со двора, так и с улицы.

Профлист лёгок, поэтому монтаж сооружений в заборе из распашных дверей можно выполнить своими руками, не привлекая сложной строительной техники.

Чертеж с размерами каркаса металлической калитки

При монтаже не обойтись без следующих электроинструментов:

Установка опорных столбов производится по тем же правилам, как при сооружении калитки из дерева или стального штакетника. Если же распашные створы уже установлены, то можно в одну из них вмонтировать врезную калитку. Притом всё это можно сделать своими руками.

Плюсы и минусы

Подобная конструкция пользуется популярностью, так как она выдерживает постоянную эксплуатацию, что допускает установку на участках с интенсивным движением. Если на механизм возлагается большая нагрузка, ворота оснащаются усиленными элементами. Такая ограда считается оптимальным вариантом для территорий, где невозможно обустроить ворота откатного типа.

Автоматическая система для распашных ворот обладает следующими достоинствами:

  • вы можете установить автоматику на ограниченной площадке. Данное качество обусловлено особым устройством системы, которая не ограничивает въезд и выезд транспортных средств, работая на минимальной площадке перед створками. Сама воротная конструкция может занимать большую территорию;
  • доступная стоимость продукции, если производить сравнение с другими типами систем;
  • существует два типа открытия: наружу или внутрь двора;
  • подземный электропривод отличается широким углом открытия, который составляет 180 градусов;
  • большой выбор технического оснащения, которое учитывает различные варианты конструкций здания.

Несмотря на многочисленные достоинства, устройство обладает и некоторыми недостатками:

  • такая автоматика относится к устаревшему типу конструкций;
  • оборудование может провисать. Чтобы устранить данный недостаток, потребуется постоянно следить за состоянием петель и столбов. Если пренебрегать процедурой, они будут соприкасаться с землей, что в будущем приведет к неисправности автоматики;
  • небольшой период срабатывания системы запирания.

Ключевые недостатки автоматики относятся к ненадежности столбов, на которые осуществляется навешивание ворот. Такая особенность требует усиления конструкции, что потребует дополнительных материальных вложений. Подобное несовершенство автоматики для ворот компенсируется, если сравнивать их с необходимостью оборудования платформы, роликов и несущей балки под откатные ворота. Цена такой работы будет намного больше, чем затраты на процесс укрепления опор и петель распашной конструкции.

Чтобы установить автоматизированный механизм для секционного ограждения, вам потребуется оснастить ворота специальной конструкцией, которую нельзя эксплуатировать на необорудованной территории. При помощи таких распашных систем вы сможете автоматизировать любые дверцы на участке, потому что большая их часть относится к категории распашных.

Вы можете применять различные материалы для отделки ворот. Конструкция может сочетаться с кованым металлом, металлопрофилем и даже сэндвич-панелями.

Изготовление привода из автомобильных стеклоподъёмников

Сделать самодельный привод из машинных стеклоподъемников вполне реально. Из положительных сторон этого способа можно ответить его беззвучную работу и, в какой-то степени, легкую схему монтажа. Отрицательный момент есть, и он заключается в недостаточной силовой тяге. Это объясняется маленьким рабочим ходом.

Для создания привода можно воспользоваться двумя типами стеклоподъемников, у которых:

  • В основе рабочего механизма лежит зубчатое колесо;
  • В качестве подвижного компонента выступает зубчатая рейка.

Независимо от разновидности, приводные элементы устанавливают на стальной площадке, которая прочно крепится к забору или столбу. Монтаж проводят таким образом, чтобы рейка могла перемещаться по параллельной плоскости относительно дверей и двигаться в их направлении.

Система электропривода стеклоподъемников придется дорабатывать. Потребуется рейку дополнить длинной тягой, или зубчатое колесо оснастить коленным рычагом. Тягу с приводом и воротами, а также обе половины коленного рычага соединяют между собой шарнирами.

Желательно достичь хорошей подвижности и максимально исключить люфт. Это можно сделать соединением двух сложенных пластин. Свободное пространство между ними равняется их толщине. Сюда должна входить вторая половина шарнира. Фиксацию выполняют руками или анкерными метизами.

Монтажники при подобных работах сталкиваются с одной распространенной трудностью – с подбором выгодного положения механизма, шарнирного крепежа и участка крепления тяги к дверям. Чаще всего установкой занимаются так: сначала осуществляют открывание воротных секций, а потом приступают к медленному запиранию Параллельно следят, как ведет себя приводной механизм.

По окончанию успешного монтажа не забудьте оснастить привод защитным чехлом.

Сборка каркаса, рамки

Перед соединением деталей проведите повторно замеры проема под ворота, калитку, чтобы успеть исправить обнаруженные неточности.

Технология создания каркаса выглядит так:

  1. Металл разрезают болгаркой на заготовки нужных размеров.
  2. Очищают от ржавчины щеткой по металлу.
  3. Верхние углы сваривают под углом в 45 градусов. Так зимой не будет затекать вода. Нижние части разрешается приварить встык.
  4. Детали сначала лучше наживить, проверить ровность по уровне. После чего заварить постоянным сплошным швом.
  5. Если того требует конструкция, усиливают каркас дополнительными уголками, поперечинами.

Для усиления каркаса подойдут несколько способов:

  1. На рамку наваривается уголок. Применяется под створки шириной до 1,5 м. Берется сплошная косынка или распорка (угловая перемычка). Чем большей ширины берется уголок, тем жестче получится каркас.
  2. Создается рамка из труб меньшего сечения в середине каркаса или сверху него.
  3. Монтируются перемычки поперек каркаса или по диагонали. Для калитки хватит одной горизонтальной перемычки внутри каркаса. Для усиления ворот по всей длине рамки приваривают диагональную перемычку.

Сварные швы на готовой рамке зачищаются, обезжириваются.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:
