Навес для автомобиля своими руками из поликарбоната и дерева: фото и видео устройства

Навес из солнечных батарей

Оригинальное решение предоставила для своих клиентов в Лос-Анджелесе компания BMW, разработав навес с покрытием из солнечных панелей. По задумке авторов, сооружение будет подзаряжать аккумуляторы автомобиля и активно участвовать в энергоснабжении всего дома.

Брендовое название такого навеса — iSolar, и стоит он баснословных денег. Но это с одной стороны. С другой, ведь никто не заставляет покупать уже готовое изделие у немцев. Солнечные батареи сегодня находятся в свободном доступе для любого покупателя, а изготовить под них каркас сможет каждый.

Однако напомним, покупка панелей — это только часть возможных расходов. Еще вам придется обзавестись аккумуляторами, инверторным преобразователем постоянного тока в переменный и кучей разных контроллеров. А это довольно солидные расходы.

Словом, берите в руки калькулятор и считайте, во сколько вам обойдется навес-электростанция. Но помните, за энерго-независимость в любом случае придется заплатить.

А еще обратитесь за консультацией в метеослужбу и узнайте у синоптиков процентное соотношение погожих солнечных дней в течение года, характерных для вашего региона. Проект разрабатывался для солнечного побережья Тихого океана, а если у вас одни дожди да туманы, то, скорее всего, эта идея не для вас.

Навес для автомобиля своими руками: пошаговое возведение

Чтобы построить эту конструкцию для авто без ошибок, выбирают подходящее место. Подробно данный вопрос изучен выше. Следует только подчеркнуть, что новое сооружение не должно ухудшить функциональность имеющихся объектов: дома, гаража, беседки. Его создают в едином стилевом оформлении.

Если навес – пристроенный к дому, отдельно изучают стыковые соединения. Необходимо исключить возможность взаимного негативного влияния при движении опор из-за высокого уровня грунтовых вод, в сильные морозы. В самых сложных ситуациях сооружение устанавливают на свайно-винтовом фундаменте.

Чтобы выяснить, как можно недорого сделать надежную опору, пригодится геологическое исследование. Для этого перед началом строительства делают несколько шурфов в предполагаемых местах установки столбов для навеса. Такая проверка обязательна при значительном весе пристройки. Если фундамент под столбы получается слишком дорогим, пробуют найти подходящее место установки навеса для машины во дворе, или в саду.

Несколько вариантов бетонирования столбов. Металлическую опору можно погружать в раствор, либо устанавливать в нем при заливке соответствующие закладные детали

Одновременно надо определиться с материалами каркаса, кровли. Это поможет рассчитать нагрузку от постройки и параметры фундамента. Следует на этом этапе уточнить следующие детали:

Если естественного освещения недостаточно, придется устанавливать соответствующие приборы. Они должны быть рассчитаны на эксплуатацию вне помещений. Светильники, соответствующие стандарту IP54 и выше хорошо защищены от влаги.
Для экономии электроэнергии применяют светодиоды. Такие лампы способны функционировать бесперебойно в сложных условиях на протяжении нескольких лет.
Дачный навес под машину возле дома пригодится для мелкого ремонта, замены масла и других расходных жидкостей, очистки салона и мойки. Для подключения инструментов с электроприводом здесь можно поставить розетку. Следует выяснить, как установить в соответствии с действующими нормами безопасности ее и другие приборы, проводку.
Односкатный и двускатный навес надо дополнить соответствующим дренажным контуром. Надо уточнить, как правильно подключить его к общей системе канализации.

После того, как получены ответы на перечисленные вопросы, надо подготовить чертежи. Если не знаете, как сделать самому в точном соответствии с конструкторскими нормативами – обращайтесь к профильным специалистам. Легкую простую конструкцию из досок для двора можно построить с большим запасом прочности без тщательных расчетов. Но даже в таком бюджетном варианте лучше подготовить пакет документации:

эскизы с размерами;
списки материалов, инструментов;
важные технологические заметки.

Это описание типичного алгоритма действий поможет выяснить, как построить навес для авто на даче своими руками:

Для определения границ кровли, надо взять соответствующие параметры машины и увеличить границы во всех направлениях на 0,8-1,25 м. Опоры устанавливают так, чтобы они не создавали препятствий при маневрировании и высадке пассажиров.
На основе данных проектной документации покупают необходимые комплектующие детали.
Площадку на садовом участке надо подготовить с учетом веса транспортного средства, интенсивности пользования парковкой. В любом случае убирают грунт на глубину от 15 см и более. Из щебня, гравия, песка создают подушку, трамбуют соответствующий слой для получения однородной структуры.
С учетом особенностей выбранной технологии сооружают ленточный, столбчатый, или плитный фундамент.
Для тяжелой техники – создают площадку из армированного бетона.
После полного застывания строительных смесей приступают к монтажным операциям. Сначала устанавливают каркас из металлических или деревянных элементов. На нем закрепляют кровлю, элементы декора, светильники, другое оборудование.

На следующих фото приведены дополнительные полезные советы и рекомендации.

Сварить и окрасить отдельные части удобнее в условиях стационарной мастерской. Непосредственно на объекте достаточно будет выполнить только монтажные операции

Из баннера, или тента для грузовика можно сделать разные полезные приспособления. В частности – навес для машины

Из ткани получится неплохое защитное средство от солнца и дождя

Следует отметить, что из подручных материалов сложно создать долговечное, надежное сооружение. Следует отдать предпочтение тщательно проработанному проекту, либо приобрести готовый комплект соответствующего назначения.

На этом видео автор проекта рассказывает о том, как можно дешево создать функциональный садовый навес на даче:

https://youtube.com/watch?v=mHwIyRRSJEg

Статья по теме:

Как самостоятельно поставить навес из поликарбоната

Приведем последовательность сооружения поликарбонатной крытой площадки для авто, рассчитанной на одно стояночное место.

Сначала участок размечают и подготавливают к работе. Первым делом, убирают верхний слой грунта, добиваясь идеально ровной поверхности. Далее на площадке рассыпают смесь песка с гравием и тщательно ее утрамбовывают. Теперь нужно установить по периметру участка деревянную опалубку и уложить по всей поверхности армирующую сетку. Далее нужно залить цементным раствором единую плиту и дождаться полного высыхания и окончательного отвердения бетона. Только после этого можно продолжать работы по установке навеса.

Для арочной конструкции потребуется профильная труба 40×40 мм, форму которой придают с помощью трубогиба. Гибку осуществляют в соответствии с расчетами. Для удобства можно подготовить шаблон, по которому и согнуть три одинаковых детали каркаса.

Согласно плану, по участку делают разметку. Перед установкой квадратных профильных опор, сечением 80×80 мм, на нижний их торец приваривают площадки для монтажа. Сквозь эти площадки в толщу бетона продевают анкера (по три с каждой стороны) и закрепляют опоры. Верхние торцы опор соединяют по периметру связующими профилями 40×40 мм. Между центральными опорами также монтируют связующий профиль.

Согнутые арочные детали присоединяют к опорным столбикам, таким образом, получается практически готовый каркас. Жесткость всей конструкции можно придать, если приварить к аркам и горизонтальным профилям вертикальные распорки – их количество предусмотрено проектом.

Теперь можно приступать к фиксации продольных профильных труб, на которых впоследствии будет крепиться поликарбонат. Приваривают их к наружной части арочных профилей. По завершении сварочных работ все металлоконструкции обрабатывают антикоррозийным средством и красят.

Список полезных функций

Первое и самое главное достоинство навеса – защита авто от пагубного воздействия окружающей среды. Второй плюс чисто бытовой – владельцу, несомненно, гораздо приятнее садится (выходить) в дождь под укрытием, чем бежать быстро и залезать с мокрыми ногами, одеждой в салон.

Несмотря на то, что специалисты утверждают – «машина в гараже гниет быстрее», влияние атмосферных явлений на кузов не менее худший вариант.

Навес защищает автомобиль от:

Дождя, снега. Металлические детали быстрее подвергаются коррозии, а при плохой герметичности вода попадает в салон.
Града. Крупные градины способны пробить кузов, побить стекла.
Грязи. Пыль, птичий помет.
Солнечных лучей. Солнце, особенно жарким летом, способствует выгоранию обивки на сидениях внутри салона и портит покрышки.

Немаловажно и то, что садится или выходить из машины в дождь или снег под навесом гораздо приятнее, чем под открытым небом. Зимой водитель избавляет себя от обязанностей чистить машину от снега, расчищать вокруг нее сугробы после снегопада

Где можно купить навес для машины: цены и производители

В следующей таблице представлены тематические предложения производителей. Эти данные помогут узнать, сколько стоят фабричные изделия из поликарбоната и других материалов. Надо подчеркнуть, что некоторые комплекты можно приобрести недорого. Их можно заказать с доставкой на дачу по нужному адресу. Для корректного сравнения следует уточнить цену с монтажом, состав и правила выполнения гарантийных обязательств.

Наименование изделия	Размеры защитного контура, м	Цена, руб.	Примечания
Полигональный навес «Стократ»	2,5 х 2,5	24300-25800	Разборная конструкция под машину из синтетической ткани с пропиткой на каркасе из алюминиевых трубок.
Shelter Logic	3 х 6,1	15200-16800	Это универсальное сооружение на металлическом каркасе можно применять для организации пикников, иных мероприятий. Стоимость его вполне сопоставима с расходами на изготовление подобного сооружения собственными силами.
Idea lcover Car Cover	2,5 х 3,5	85500-96200	За такую цену можно самому построить качественный хозблок с навесом.

Если выбираете, чем накрыть машину на несколько часов в знойную погоду, можно обратить внимание на съемный тканевый тент. Стационарный деревянный сарай с навесом удобнее для регулярного использования

При правильном расчете, можно построить соответствующую конструкцию быстро, недорого, без лишних трудовых затрат.

Экономьте время: отборные статьи каждую неделю по почте

Выбираем покрытие для навеса

Если размеры и местоположение навеса определено настала пора задуматься и над материалом для его покрытия. Ведь парковочное место, это не садовая дорожка. Условия его эксплуатации будут значительно жестче, а потому и требования к покрытию выдвигаются довольно высокие.

материал обязан выдерживать высокие механические нагрузки и быть стойким к истиранию;
не разрушаться под действием топливно-смазочных материалов и химии, которая используется дорожниками;
иметь хороший коэффициент сцепления с автомобильными шинами и обеспечивать установленному на тормоз автомобилю неподвижность;
иметь красивый внешний вид, ведь речь все-таки идет не о дороге, а о вашем дачном участке.

Под большинство этих требований попадает бетон, асфальт и брусчатка. Первые два хоть и обладают хорошей прочностью и износостойкостью, но не могут похвастать излишней красотой. И если вы хоть немого заботитесь о внешнем виде своего двора, то не допустите появление безвкусного бетонного пятна и почти наверняка остановитесь именно на тротуарной плитке.

Последняя поступает в продажу двух видов:

Вибролитая. Сомнительный, чаще всего кустарного производства продукт, который получил распространение только из-за своей дешевизны.

И вибропресованная. Абсолютно непохожий по качеству продукт, который используется не только при обустройстве тротуаров и садовых дорожек, но и паркингов или даже проезжих участков дороги.

И тут важно понимать, что и зачем ты покупаешь

Ведь плитка толщиной в 3-4 сантиметра подходит только для пешеходных зон и то с умеренным, не интенсивным использованием.
Плитка толщиной в 60 мм — это паркингы и навесы для автомобилей. Ее же можно использовать для облагораживания общественных парков и алей.
И наконец «кирпичи» в 80 мм толщиной не грех применить и для постройки красивой дороги.

Так вот, наш вариант под номером 2. То есть вибропрессованная плитка толщиной около 60 мм. Толще можно, тоньше нет.

Как сделать навес из поликарбоната

При выборе кровельного материала укрытия следует обратить внимание на поликарбонат, он является лучшим для изготовления навеса. Поликарбонатное покрытие превосходно смотрится, имеет множество преимуществ:

долговечен;
прост в монтаже;
имеет богатую палитру оттенков;
обладает повышенной гибкостью;
выдерживает значительные удары;
формы и размеры навеса могут быть любой конфигурации;
невысокая цена.

Фото навеса для автоФото навеса для авто

Арочный самодельный навес с ширмами-стенами из листов поликарбоната защитит машину от атмосферных осадков.

Цвет и качество поликарбоната

Сотовые панели из поликарбоната выпускаются различной степени прозрачности и расцветок. Зеленый отлично сочетается с природным ландшафтом. Пристройку лучше сделать одного цвета с домом. В любом случае выбор зависит от вкусовых предпочтений хозяина. Продукция проверенных брендов не принесет неприятных сюрпризов, их производители дорожат репутацией и придерживаются строгих стандартов.

Выбор поликарбонатных панелей

Навес из матовых панелей защитит автомобиль от вредного воздействия ультрафиолета, осадков. Поликарбонат выпускается двух видов: монолитный и ячеистый. Второй вариант легкий, пластичный, рассеивает свет. Монолитный имеет высокое качество, но тяжелый, дорого стоит.

Для постройки навеса потребуются листы:

кровельные толщиной 16 мм;
для вертикальных поверхностей материал толщиной – 10 мм.

Инструкция постройки поликарбонатного навеса

Устанавливаем навес шаг за шагом:

делаем схему и чертеж;
готовим площадку;
устанавливаем опоры. Копаем ямки глубиной от 50 до 150 см. Устанавливаем строго вертикально стойки. Проверяем уровнем. Когда будете закапывать опоры, засыпьте ямы щебнем, закрепите бетонным раствором. Выдерживайте не менее трех суток;
стойки соединяем балками;
устанавливаем каркас, на который должна приходиться нагрузка от снега зимой;
проводим монтаж водостока;
приступаем к монтажу. Листы укладываем фабричной пленкой наружу. Панели разрезаем в соответствии с проектом. Соединяем специальными профилями. Сотовые листы поликарбоната фиксируем термошайбами с резинками для изоляции отверстий. Края поликарбоната закрываем торцевой лентой, защищающей соты внутри;
снимаем защитную пленку;
верхние торцы панелей поликарбоната закрываем алюминиевой лентой.

Монолитный поликарбонат плохо поддается сверлению, его крепят полимерной замазкой.

Советы по уходу за навесом из поликарбоната

Это самоочищающийся материал, моют по мере загрязнения, используя мягкие тряпки и мыльный раствор. Возможно, потребуется губка или щетка с нежной щетиной для очистки въевшейся грязи. Допускается мытье из шланга. Нельзя чистить в жаркую, солнечную погоду. Опавшие листья сметают мягкой метелкой. От снега удобнее очищать поверхности двускатной наклонной крыши.

Правила сооружения деревянного навеса

В независимости от выбранного материала в первую очередь определяются размеры навеса для машины. Здесь учитывается высота, которая зависит от высоты самого авто. Но есть так называемый стандартный параметр, который подойдёт для всех видов машин, даже для грузовых. Это 2,5 м.

Что касается ширины, то минимальный параметр – это ширина авто плюс 1 м. Считается, что полметра с каждой стороны даст возможность без проблем припарковаться. Длина выбирается точно также. То есть длина машины плюс 1 м. Если вас волнует вероятность, что косой дождь все же попадёт на автомобиль, то нет никаких ограничений сделать навес более широким и длинным. Но если участок этого сделать не позволяет, то берете за основу эти минимальные параметры.

Теперь переходим непосредственно к сооружению деревянного навеса для машины. Начинать надо с закладки фундаментов. Их количество определяется количеством столбов, которые будут поддерживать крышу. Обычно фундаменты для брусов – это залитый в подготовленные ямы бетонный раствор. Они могут быть круглого сечения или прямоугольного

Важно правильно выбрать глубину заложения. Считается, что это должно быть ниже промерзания грунта

Но не всегда. Многое будет зависеть от веса самого навеса. Чем больше масса, тем глубже закладывается фундамент.

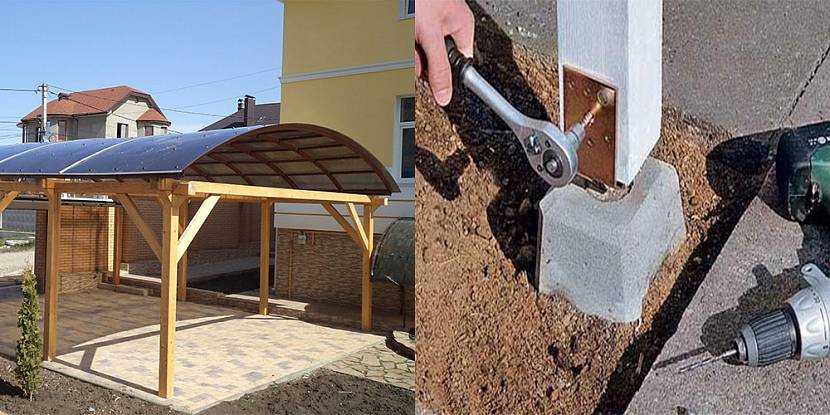

Фундамент для деревянного навесаИсточник stroykarecept.ru

Деревянный брус – не металлическая труба, поэтому для её крепления к фундаменту необходима закладная деталь. На фото выше одна из разновидностей таких деталей показана. Она закладывается на стадии заливки бетона

Обратите внимание, что все закладные выставляются по уровню и в одной плоскости. И хотя выровнять опорные столбы по высоте можно подрезкой, все равно фундамент под навес должен соответствовать определённой ровности

Следующая операция – установка опор из брусов. Их просто устанавливают вертикально и крепят к закладным деталям с помощью саморезов или болтами насквозь. Далее производят обвязку по верхним краям, для чего используют все тот же брус того же сечения. Крепление проводят саморезами и специальными металлическими деталями в виде уголков, как показано на фото ниже.

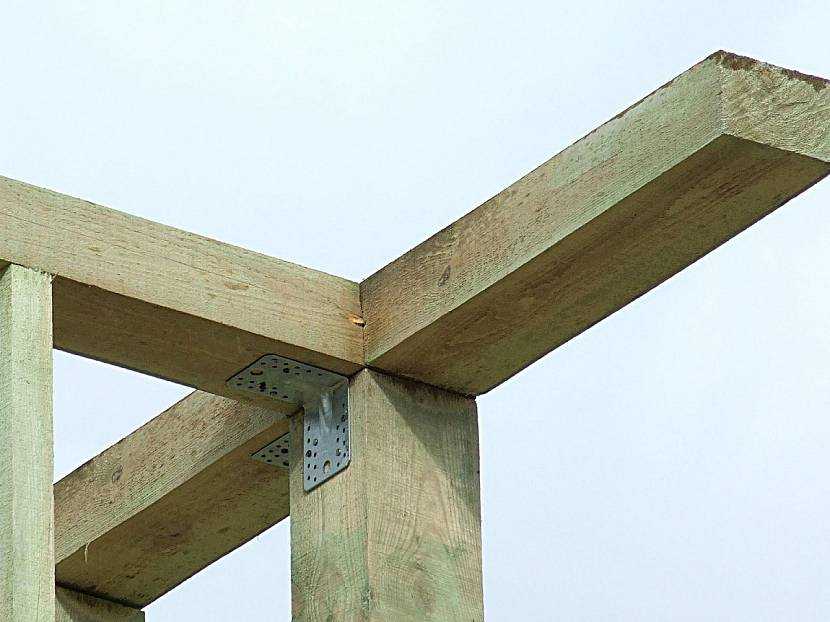

Соединение опорных стоек с верхней обвязкойИсточник banya-expert.com

После монтажа верхней обвязки переходят к сооружению крыши. Здесь используется стандартная технология в зависимости от выбранной формы. То есть собирается каркас из стропил и обрешётки, на которую укладывают кровельный материал. Потолок обычно не подшивают, хотя это может сделать сооружение более красивым.

Самый последний этап – формирование пола. Здесь также нет каких-то ограничений. Чаще заливают бетонные полы, реже асфальтовые. Нередко облицовывают пол тротуарной плиткой или брусчаткой. Подойдёт камень. Все зависит от финансовых возможностей. Единственное, что надо отметить, если навес является частью композиции, то и его крышу, и его полы покрывают материалами, которые использовались на всем участке.

К примеру, кровельный материал, которым покрыт дом, должен быть уложен и на навесе. Если приусадебная площадка и аллейки уложены каменной плиткой, то не стоит выделять полы, покрыв их каким-нибудь другим стройматериалом.

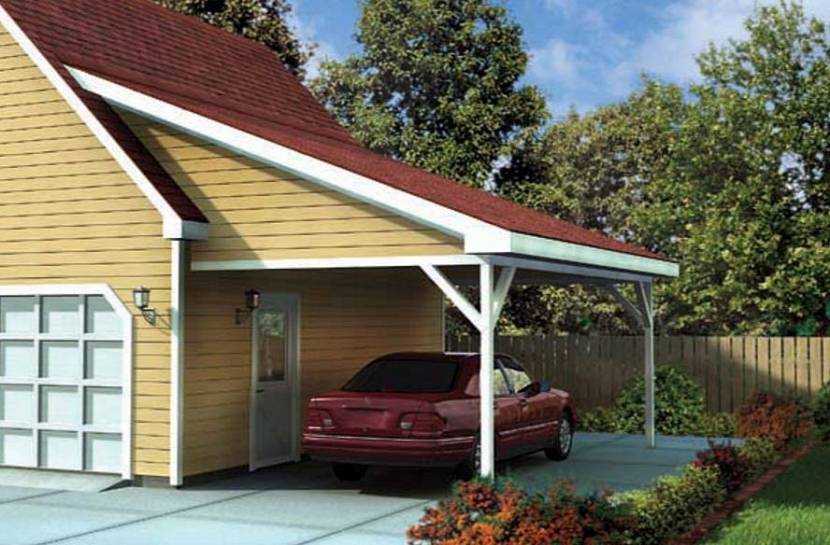

Крыша дома и навеса в едином стиле из одного кровельного материалаИсточник remont-book.com

Навес из поликарбоната

Давайте рассмотрим, как делают навес для автомобиля из поликарбоната. Нюансов укладки этого материала много. И от того, были ли они выполнены или нет, зависит качество конечного результата

Итак, на что надо обратить внимание:

листы поликарбоната укладываются защитной плёнкой вверх;
подрезаются панели по размерам легко, для чего можно использовать ножовку по металлу или электролобзик;
соединяются листы на кровле специальными профилями, то есть сначала укладываются профили, затем в них с двух сторон вставляются листы краями;
профили предварительно крепятся к деревянным элементам кровли саморезами;
после укладки всего кровельного материала со всех поликарбонатных панелей снимается защитная плёнка;
края листов по периметру крыши закрываются защитной лентой, чтобы внутрь сот не попала влага, где она со временем заплесневеет.

На рынке поликарбонат представлен двумя видами: монолитный и сотовый. Первый прочнее, но намного дороже. Для покрытия крыши навеса лучше использовать поликарбонат толщиною 16 мм.

Деревянный навес для автомобиля, покрытый поликарбонатомИсточник tvoidvor.com

Устройство пристенного навеса для автомобиля на даче своими руками (с фото и видео)

Пристенный навес для автомобиля на даче своими руками сооружают рядом с каменной стеной жилого дома. Площадка, на которой будет стоять навес, должна быть выше уровня участка, чтобы обеспечить быстрый сток воды (при косом дожде или весеннем снеготаянии).

Конструкция сооружения проста: столбы-опоры, стропила скатной крыши, элементы жесткости. Размеры сооружения каждый застройщик выбирает индивидуально. Но если размеры навеса больше 4,5 м в длину и 2,5 м в ширину, то количество столбов должно быть больше четырех.

Строительство следует начинать с изготовления столбчатого фундамента под стену гаража, параллельную стене дома и удаленную от нее на расстояние, равное планируемой ширине гаража. Высота столбиков над уровнем земли — 300—400 мм. Изготовление и монтаж каркаса гаража начинают с нижней обвязки. Ее удобно сделать в виде деревянного уголка, который сразу же после сборки можно уложить на столбики.

Как показано на фото, для пристенного навеса для автомобиля на даче в качестве материала для каркаса используют обрезную доску сечением 100×50 мм:

Угловые стойки изготавливают также в виде уголка из двух разновеликих досок, в то время как промежуточные (боковые) стойки выполняют в виде Т-образного профиля.

Верхнюю обвязку делают из той же доски «на ребро». Аналогично выполняют и стропила, каждое из которых устанавливают на верхнюю обвязку пазом на их нижнем конце. Верхние концы стропил крепят к стене дома кронштейнами. Их можно прикрепить к опорной доске, закрепленной на стене дома.

Строительство каркаса навеса для автомобиля, возводимого своими руками, завершают монтажом балок, замыкающих оба фронтона. При ширине гаража от 3 м и более недостаточно жесткие стропила (кроме фронтонных) можно укрепить затяжками, которые изготавливают из досок толщиной 50 мм, идущих на каркас, и обшивочной доски толщиной 25 мм. Посредством паза, имеющегося на верхнем конце, затяжки соединяют со стропилами, а нижние концы всех затяжек опирают на горизонтально пришитую к внешней стене дома доску.

Собранный каркас можно обшивать обрезными досками: боковую стену — вертикально, а крышу — продольно (вдоль гаража). Длина досок должна быть такой, чтобы их нижние торцы не доходили до уровня грунта на 100—150 мм. Образовавшийся нижний зазор перекрывают металлической обшивкой. По обрешетке настилают кровлю из любого имеющегося в наличии материала.

Видео «Навес для автомобиля своими руками» демонстрирует, как выполняются все этапы работы:

https://youtube.com/watch?v=Na88ov0xB6g
