Системы поверхностного водоотвода

Составляющие линейных систем

Для начала мы рассмотрим компоненты, позволяющие образовать линейный поверхностный дренаж. Они включают в себя:

лотки;
пескоуловители;
ливневые решетки.

Лотки могут изготавливаться из пластика, бетона или полимербетона. С точки зрения надежности последние два варианта наиболее перспективны, но и стоимость их будет больше, чем первого. Обычно бетонные желоба создаются с добавлением фибры, которая играет роль армирующего элемента, поэтому прочность и надежность подобного изделия больше, чем у «чистого» бетона. В общем случае больше всего увеличивается сопротивление к изгибающей нагрузке, да и усадочная деформация из-за волокон полипропилена снижается. Сам поверхностный водоотвод становится на 25% прочнее.

Водоотвод с использованием полимербетона

Альтернативой обычному искусственному камню и фибробетону является полимербетон, который представляет собой конструкционный материал, состоящий из различных минеральных наполнителей и полиэфирной смолы. Свойства зависят и от вяжущего вещества и от заполнителя, на роль которого могут претендовать кварцевый или речной песок, мраморная крошка и другие аналогичные составы. Системы поверхностного водоотвода, построенные с использованием полимербетона, привлекательны тем, что они имеют меньший вес, а их прочность в 2 раза выше.

На этом преимущества данной разновидности бетона не заканчиваются, поскольку она отличается стойкостью к агрессивным средам и отлично сопротивляется истиранию. Если монтаж был выполнен правильно, то срок службы изделия может достигать 30 лет.

Пластиковые конструкции привлекательны для установки на загородном участке, поскольку их вес минимален. Поверхностный водоотвод своими руками в этом случае будет организовать очень просто, ведь не потребуется привлекать дополнительных людей для переноса бетонных элементов.

Сегодня лотки могут быть расположены и на дорожном покрытии, и на тротуарах, поэтому они требуют защиты посредством специальных решеток. Такие изделия бывают общего назначения и специального. Первые встречаются в следующем исполнении:

из оцинкованной стали, из меди, из нержавеющей стали;
сварные конструкции, имеющие цинковое покрытие;
чугунные или чугунные с оцинковкой.

При выборе решетки нужно убедиться, что она подходит по сечению к лоткам из которых будет собираться поверхностный водоотвод, а также определить класс нагрузки: А15, В125, С250. Для каналов нестандартной конструкции рекомендуется применять чугунные решетки. Они имеют высокую прочность, а согласно европейской классификации относятся к классу F900.

Пескоуловитель – это еще одна составляющая системы поверхностного водоотвода, которая предназначена для соединения лотков с ливневым коллектором. Вторая же функция уловителя состоит в сборе песка мусора и защите труб, находящихся под землей, от попадания чего-либо. Для упрощения удаления мусора используются специальные пластиковые контейнеры, которые поставляются в комплекте с пескоуловителем.

Тип изделия зависит от материала, из которого изготовлены конструкции лотков: бетон, полимербетон или пластик. Монтаж подобных элементов осуществляется в конце линии лотков или перед стоком.

Как правильно определиться с системой водостока

Просто так пойти в магазин и купить водосточную систему, не определившись с ее параметрами, это зря потраченные деньги. Есть определенные нормы, касающиеся размеров крыши, а точнее, площади ската, с которых вода будет собираться в водосточную систему. И чем больше площадь, тем больше должны быть у лотков и труб размеры в плане их диаметра. Поэтому перед тем как переходить к установке водосточной системы, необходимо точно подобрать ее по размерам в соответствии с площадью ската кровли.

Если площадь ската крыши не превышает 50 м², то устанавливаются в водосточную систему желоба шириною 100 мм и трубы диаметром 75 мм.
Площадь в пределах 50-100 м², используются желоба – 125 мм, трубы 87-100 мм.
Площадь ската более 100 м², желоба 150-200 мм, трубы 120-150 мм.

Монтаж водосточной системы показан в видео:

Греющий кабель в водосточной системе

Наледь и снег внутри водосточной системы создают затор (пробки), который не дает сливаться растаявшей воде. В результате она переливается через края лотков, образуя сосульки. Чем они опасны, всем известно. К тому же большое количества льда и снега внутри лотков – это большая вероятность обрушения всей конструкции или деформация ее элементов. Чтобы этого не происходило, в водосток устанавливают греющий кабель. Это проводник электрического тока, который выделяет тепловую энергию.

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Установку греющего кабеля производят после монтажа водостока для крыши. Его просто укладывают внутрь желобов (вдоль) и опускают внутрь трубных стояков. В лотках его крепят специальными зажимами, изготовленными или из нержавейки, или из оцинковки, или из пластика.

Кроме самого кабеля в комплекте поступает блок питания и терморегулятор. Первый подает ток требуемого напряжения и силы, второй регулирует температуру кабеля в зависимости от погодных условий. К примеру, если на улице температура в пределах -5С, то кабель нагревается не сильно. Если температура падает ниже, то сила тока внутри проводника повышается, что увеличивает теплоотдачу. Именно это и контролирует терморегулятор.

Необходимо добавить, что сам терморегулятор не определяет температуру. Для этого в систему добавляются датчики: или температурные, или влажностные.

Чаще всего монтаж греющего кабеля производится не только внутрь лотков и труб. Им покрывают часть крыши, а точнее площадь свеса. Здесь проводник укладывается змейкой и закрепляется к кровельному материалу специальными хомутами. На фото ниже этого хорошо видно. При этом надо обозначить, что греющий кабель и внутри водостока, и на свесе – это единая система с одним блоком питания и терморегулятором.

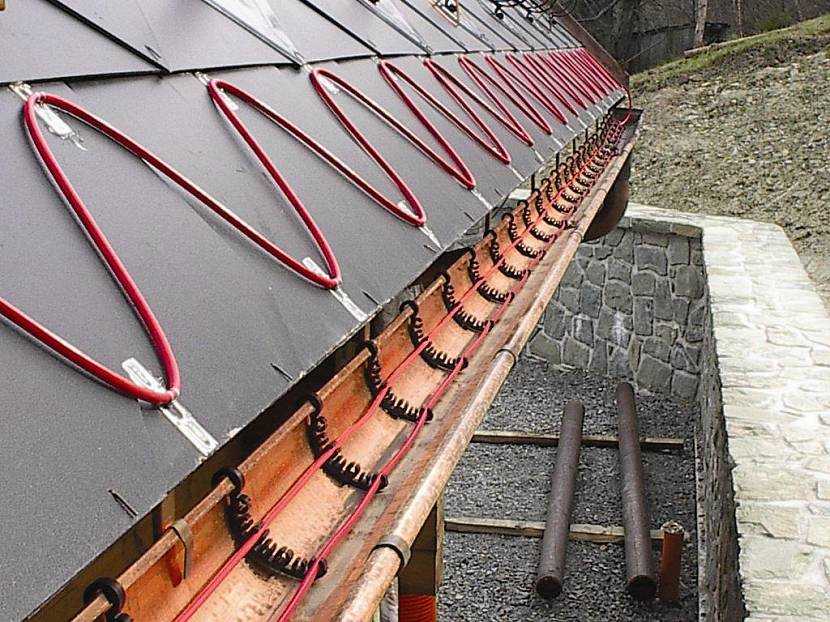

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Традиционно водосточные системы изготавливались из оцинкованной стали. И сегодня этот материал не ушел с рынка. Просто оцинкованный водосток стали покрывать краской, тем самым подгонять под цвет кровельного материала, создавая единое дизайнерское оформление дома. Плюс, появилась возможность продлить срок эксплуатации за счет дополнительного защитного слоя.

Сегодня производители предлагают оцинкованные водостоки, покрытие полимером. При этом полимерное покрытие наносят и с внешней стороны оцинкованного листа, и с внутренней. Это более качественная защита и огромное разнообразие цветов, ничем не ограниченное.

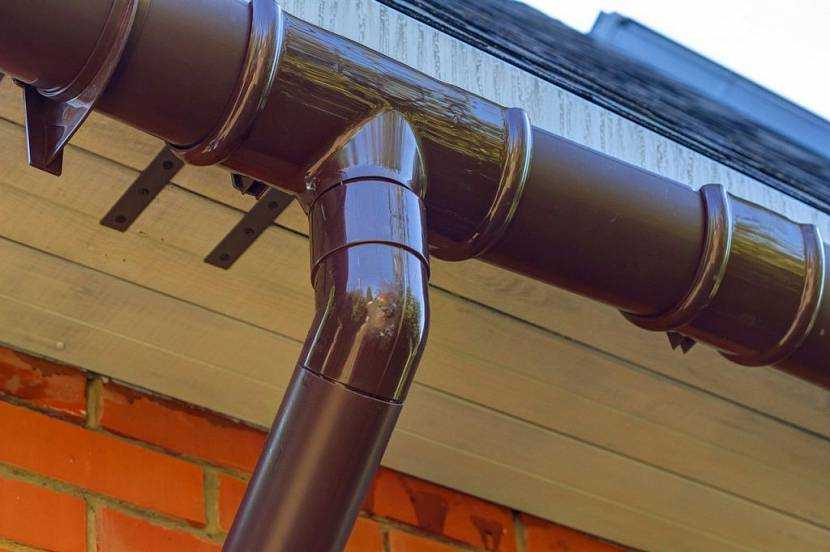

Водосточная конструкция из пластикаИсточник rooms-styling.com

Пластиковые водостоки сегодня являются самыми востребованными. Изготавливают их из поливинилхлорида (ПВХ). Но этот материал не используется в чистом виде, потому что сам по себе он становится хрупким при низких температурах. В него добавляют присадки, которые увеличивают прочность полимера, поэтому ПВХ водостоки не боятся перепадов температур и солнечных лучей. И самый большой плюс – пластик является самым дешевым материалом.

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

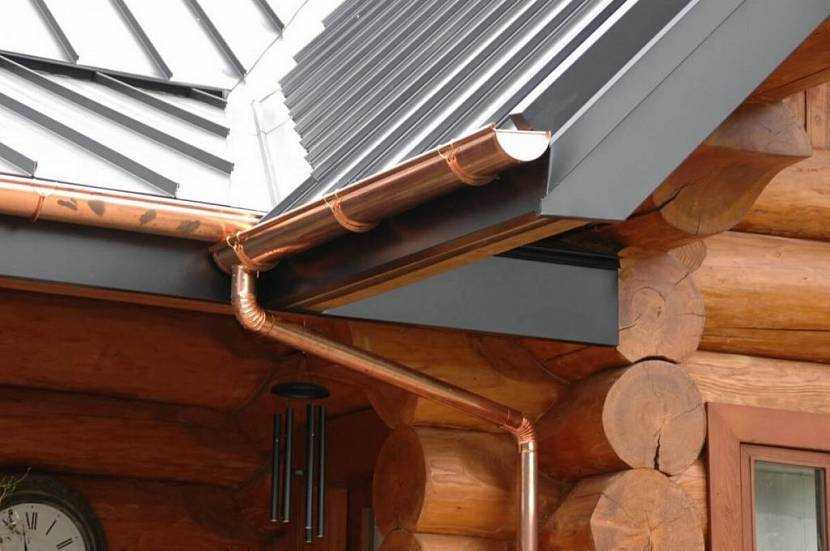

Медный водостокИсточник pinterest.com

Обобщение по теме

Установка водостоков на крыше – процесс серьезный. Основная задача производителя работ – правильно подобрать ее элементы в соответствии с площадью ската кровли, правильно выставить угол наклона желобов и грамотно провести крепление элементов конструкции.

Система поверхностного водоотвода от компании Политеп

В наше время любой предусмотрительный строитель делает дренажный водоотвод своего объекта и устанавливает систему качественного поверхностного водоотвода. Это является решающим моментом в вопросе защиты дома и близлежащих территорий от подтопления и повышения влажности почвы.

Для поверхностной системы канализации используют специальные водоотводные лотки. Они бывают трех типов:

Пластиковые. Чаще всего используют в городских зонах, где окружающий ландшафт должен сохранять привлекательный внешний вид. Пластик также дает возможность цветового разнообразия.
Композитные. Обладают главными качествами пластиковых изделий, но повышенной прочностью. Они достаточно легкие и за счет гладкой поверхности мусор не откладывается на боковых стенках. Композитные лотки производятся из полимербетона или полимерпесчанника.
Бетонные. Наиболее долговечные, надежные и практичные изделия для сливной канализации. От других типов лотков данный вариант отличает довольно высокая прочность и надежность в сочетании с низкой ценой. В основном бетонные лотки применяются в строительных работах больших жилых или промышленных объектов. Благодаря им дренажная система поверхностного водоотвода надежно защищает фундамент и лежащие рядом территории от негативного влияния воды.

Какая вода мешает жить застройщику и загородному домовладельцу

О типах поверхностных и грунтовых вод, а также о дренаже и системе ливневой канализации можно написать отдельную книгу. Поэтому оставим за рамками данной статьи подробное перечисление типов и причин возникновения грунтовых вод, а сконцентрируемся на практике. Но без минимальных теоретических знаний приниматься за самостоятельное обустройство дренажа и ливневой канализации — выбрасывать деньги на ветер.

Дело в том, что даже неправильно сделанная дренажная система первые несколько лет функционирует. Потом из-за кольматации (заиливания) дренажной трубы, обёрнутой геотекстилем, которую положили в глинистый, суглинистый и т.п. грунт, дренаж перестаёт работать. А деньги на обустройство дренажа уже потрачены и, что самое главное — строительство дренажа связано с большим объёмом земляных работ с привлечением техники.

Поэтому просто выкопать и переложить дренажную трубу через 3-5 лет после её закладки — сложно и накладно. Участок уже обжит, сделан ландшафтный дизайн, обустроена отмостка, поставлена беседка, баня и т.д.

Придётся ломать голову, как переделать дренаж так, чтобы не разворотить весь участок.

Отсюда — строительство дренажа всегда должно базироваться на данных геологического исследования грунта (которые помогут найти водоупорный слой в виде глины на глубине 1.5-2 м), гидрогеологических изысканий и чётких знаний, какая именно вода приводит к подтоплению дома или заболачиванию участка.

Поверхностные воды носят сезонный характер, связанный с периодом снеготаяния и обилием дождей. Подземные воды делятся на три основных группы:

Капиллярная вода.
Грунтовая вода.
Верховодка.

Причём, поверхностная вода, если её вовремя не отвести, при инфильтрации (впитывании) в грунт превращается в подземную воду.

Вывод: поверхностный сток надо отводить ливневой (дождевой) канализацией, а не пытаться сделать поверхностный дренаж!

Ливневая канализация — это система, состоящая из лотков, труб или канав, прорытых в грунте, выводящих воду от водостоков за пределы участка + грамотная организация рельефа на приусадебной территории. Это позволит избежать застойных зон на участке (линз, бассейнов), где будет скапливаться вода, которой просто некуда идти, и дальнейшего заболачивания.

Основные ошибки, которые допускаются при самостоятельном устройстве дренажа:

Несоблюдение правильного уклона уложенных дренажных труб. Если взять усреднённо, то уклон выдерживается в пределах от 0.005 до 0.007, т.е. 5-7 мм на 1 п.м дренажной трубы.

Использования дренажной трубы в геотекстильной обмотке на «неправильном» грунте. Трубу в геотекстиле для избежания её заиливания применяют на грунтах, состоящих из чистых средне- и крупнозернистых песков.

Использование вместо гранитного более дешёвого известнякового щебня, который со временем размывается водой.
Экономия на качественном геотекстиле, который должен обладать определёнными гидравлическими свойствами, влияющими на качество дренажа. Это эффективный размер пор 175 мкр, т.е. 0.175 мм, а также поперечный Кф, который должен составлять не менее 300 м/сут (при единичном напорном градиенте).

Выбор водостоков по параметрам

Пропускная способность водостоков определяется диаметром труб и желобов. Эти параметры, как правило, указываются в маркировке. К примеру, могут быть маркировки 100/75, 125/90, 150/110.

У разных производителей параметры водосточных систем различны. Для их состыковки не обойтись без переходников. Но в этом случае увеличивается риск протечек. Поэтому лучше, чтобы все элементы были изготовлены одной компанией.

Не пытайтесь соединять элементы водостоков разных производителей — они не состыкуются.

Чтобы точно рассчитать необходимые размеры водостоков, нужно знать площадь поверхности ската крыши.

Схема 1. Расчет эффективной площади крыши.

Если крыша плоская (угол уклона менее 10 градусов), эффективной будет вся ее площадь:

Е1 = А х С

Чтобы подобрать размеры труб и желобов, воспользуйтесь приведенной ниже таблицей.

Подбор диаметра желоба и трубы. (схема №2)

На выбор места и количества стоков влияет длина свеса кровли. Если она менее 10 м, устанавливается один сток. Если более 10 м — два.

Количество сливов зависит от длины свеса кровли. (схема №3)

Технология монтажа водослива

Точная комплектация необходимых инструментов зависит от материала водостоков.

В любом случае понадобятся:

перфоратор;
шуруповерт;
уровень, отвес;
рулетка, карандаш, шнур;
плоскогубцы;
стремянка;
молоток, киянка.

Последовательность работ по монтажу водосливной системы можно разбить на три основных этапа.

Правильная установка кронштейнов

При монтаже кронштейнов порядок работ следующий:

По углам скатов делают метки, обозначая места крайних кронштейнов.
К лобовой доске фиксируют первый кронштейн.
С обратной стороны несущего основания устанавливают крайний крюк, выдерживая необходимый уклон – 3-5 мм на 1 м.
Между кронштейнами натягивают шнур и выставляют промежуточные элементы по линии.

После расстановки крюков веревку надо убрать.

Края кровельного покрытия должны перекрывать желоб не более чем на 1/3 его ширины. Такое расположение будет обеспечивать точное попадание стекающей воды в лоток

Крепление системы желобов

Монтаж лучше начинать с места, где будет подсоединяться вертикальный водослив. В желобе необходимо сделать отверстие под воронку с помощью ножовки по металлу, края обработать. Установить переходник между горизонтальными и вертикальными элементами получится с использованием соединителей.

Последующие действия:

На крайний лоток надеть заглушку.
Уложить желоба поочередно в кронштейны, выдерживая нахлесты элементов по 5-10 см.

Чтобы обеспечить лучшую герметизацию, на стыки следует надеть прорезиненные соединители.

Монтаж вертикальных стояков

Начинают монтаж стояков с установки хомуты. Для этого от воронки отвесом спускают вертикальную линию, отбивают ее на стене.

Обязательно надо предусмотреть хомуты вблизи сочленения водосточныхв труб, максимальная дистанция до креплений – 10 см.

Предварительно на земле желательно собрать вертикальный стояк, а после – зафиксировать его в системе крепежей

Далее монтируют доборные элементы, соединяют вертикальные и горизонтальные отводы между собой, устанавливают нижний отмет. В регионах с обильными зимними осадками водосточную систему желательно обустроить контуром обогрева, инструкция по его установке изложена в рекомендованной нами статье.

Надежные способы отвода воды от фундамента дома

Коровин Сергей Дмитриевич

Магистр архитектуры, закончил Самарский Государственный Архитектурно-Строительный Университет. 11 лет опыта в сфере проектирования и строительства.

Фундамент – это основа, опора здания, именно от его качества, прочности и целостности, зависит срок эксплуатации дома. Целостность фундамента нарушается, прежде всего, под воздействием воды, соприкасающейся с ним во время дождей, стекания талого снега, подъёме уровня грунтовых вод (или постоянного нахождения грунтовых вод на высоком уровне) и др.В результате стенки фундамента мокнут, сыреют, обрастают плесневым грибком, а влага постепенно собирается вокруг и подбирается к верхним этажам.

Все вышеперечисленные проблемы демонстрируют важность своевременной операции водоотвода от фундамента здания. Причём дренаж фундамента необходимо произвести еще в процессе создания жилой конструкции, чтобы тщательно продумать устройство системы водоотводов, рассчитать угол наклона, избрать подходящие материалы для дренажа и рассчитать глубину, на которой должны располагаться элементы конструкции

Классификация ливневых водоотводов в зависимости от участка эксплуатации

Ливневый водоотвод может иметь совершенно различные характеристики в зависимости от места эксплуатации. Поэтому мы разделяем систему на несколько категорий:

Гаражная система водоотвода;
Дорожная система водоотвода;
Канальная система водоотвода;
Коттеджная система водоотвода;
Пластиковая система водоотвода.

Каждая из этих категорий имеет отличное устройство дренажного водоотвода. Комплектующие систем различаются – водоотводный лоток для каждой системы имеет уникальные характеристики. Например, дорожная система ливневого водоотвода должна выдерживать высокие нагрузки – как статические, так и динамические. Лотки для водоотвода в такой системе должны быть максимально прочными, а дренажные решетки — гибкие, чтобы обеспечить максимальный срок службы (негибкие решетки при частом воздействии больших нагрузок чаще ломаются).

Канальные системы ливневого водоотвода характеризуются большой пропускной способностью, а коттеджные имеют такую комплектацию, чтобы было легко свести несколько систем в одну и выдерживать средние нагрузки (например, проезжая часть не густонаселенных районов).

СНиП КРОВЛИ II-26-76

Следует, однако, иметь в виду, что в зданиях в 3 этажа и выше при свободном сбросе воды увеличивается увлажнение стен здания, особенно с наветренной стороны, что вредно сказывается на их долговечности. Кроме того, при стоке талых вод на свесах карнизов образуются наледи и сосульки, очистка которых приводит к повреждению рулонного ковра и карнизов.

Перед укладкой покрытия скатов кровли при неорганизованном водоотводе по краю карнизнэго свеса прибивают между ранее установленными противоветровыми скобами специальную уравнительную рейку. Вместо рейки иногда укладывается дополнительный уравнительный ряд полос шириной в 20 см, нарезанных из волнистых асбесто-цементных листов, со спуском их на 50 — 70 мм за край обрешетки.

Перед укладкой покрытия скатов кровли при неорганизованном водоотводе по краю карнизного свеса прибивают между ранее установленными противоветровыми скобами специальную уравнительную рейку. Вместо рейки иногда укладывается дополнительный уравнительный ряд полос шириной в 20 см, нарезанных из волнистых асбесто-цементных листов, со спуском их на 50 — 70 мм за край обрешетки.

Промышленные здания, построенные до 1955 — 1960 гг. ( за исключением отдельных цехов с очень большой площадью крыши), как правило, имеют наружный водоотвод с организованным отводом воды по желобам и трубам или со свободным падением воды ( неорганизованный водоотвод) с карнизных свесов.

Водоотвод с крыш устраивают чаще всего наружным неорганизованным и организованным. Неорганизованный водоотвод обеспечивает сброс воды непосредственно с обреза кровли. Его устройство допускается в основном для малоэтажных зданий ( до пяти этажей), располагаемых с отступом от тротуара. Однако при неорганизованном отводе воды следует предусматривать свес карниза не менее 550 мм. Водосточные трубы обычно изготовляют диаметром 13 см. Их количество определяют из расчета 1 см2 сечения трубы на 1 м2 кровли на расстоянии 18 — 20м друг от друга. Крепят трубы к стене с помощью костылей.

Особого внимания заслуживает вопрос о рациональных системах водоотвода с покрытий зданий и конструктивном решении элементов этих систем. Наиболее широко применяемый на Севере наружный неорганизованный водоотвод с покрытий приводит к образованию на свесах кровель наледей и сосулек, увлажнению материалов конструкций карнизных узлов и ускоренному разрушению примыкающих участков стен и покрытий.

Наружный неорганизованный водоотвод как исключение допускается делать на зданиях высотой до пяти этажей в районах с количеством осадков не более 300 мм в год. Такой водоотвод разрешается делать на односкатных крышах со сбросом воды в сторону дворового фасада. Над входами в здание с неорганизованным водоотводом необходимо устраивать ко зырьки.

Страницы: 1

Организация водостока обладает целым списком положительных моментов, к которым в первую очередь относится сохранность строения от разрушающих воздействий дождей и снега. Однако, всегда ли необходимо устраивать организованный водосток с кровли с целой системой труб, а также различных желобов. Бывают случаи, когда можно прекрасно обойтись без этого. Здесь речь идёт о неорганизованном водостоке, для обустройства которого не потребуется тратить средства на приобретение дополнительных материалов.

Греющий кабель в водосточной системе

Греющий кабель внутри желоба водосточной системыИсточник rooms-styling.com

Греющий кабель на свесе крышиИсточник tiu.ru

Как работает система обогрева водостоков показано в видео:

Разновидности современных водосточных систем по материалу изготовления

Водосточная конструкция из пластикаИсточник rooms-styling.com

Современный рынок сегодня предлагает водосточные системы, изготовленные из меди или нержавеющей стали.

Медный водостокИсточник pinterest.com

Обобщение по теме

Правила монтажа

Некоторые правила монтажа внутреннего водостока могут существенно повысить эффективность системы в целом, посредством улучшения ее функционирования. Основные правила и требования по монтажу внутреннего водостока заключены в СНиП -85.

Водосточные воронки и водостоки под ними должны быть расположены в нижних частях крыши, а также равномерно распределены по всей площади кровли. Это поможет более качественно собирать атмосферные осадки.

Уклон на более чем 50 см расстоянии от воронки сбора воды делают на величину, не меньшую 5 процентов. Это можно делать путем специального выравнивая стяжки или же за счет теплоизоляционного слоя.
Для того чтобы чаша водосточной воронки непосредственно не была уперта в теплоизоляционный материал, ее нужно ставить на специальный деревянный брус, предварительно обработанный антисептиком. Его нужно устанавливать на основание кровли

А к нему уже крепить непосредственно водоприем.
Места сопряжения горизонтальных и вертикальных труб водостока должны быть осуществлены с помощью специального переходника, обеспечивающего прямое попадание воды.

Очень важно, когда воронка находится выше точки промерзания, подогревать ее посредством специальных электрических приборов. Таким образом можно предотвратить остановку функционирования системы при минусовой температуре. Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Если расстояние до теплых помещений дома больше одного метра, специалисты рекомендуют также прогревать горизонтальные трубы водосточной системы.

Важно выполнять установку прогревающих элементов из-за того, что в случае, когда их не будет, создаются идеальные условия для возникновения протечек крыши. А это в свою очередь влияет на многие части дома, в том числе и на их внутреннее состояние

Монтаж системы
