Автоматические ворота с самодельным приводом: строим своими руками

Достоинства и недостатки профилированных труб

Среди главных преимуществ профильных изделий, используемых в производстве ворот, эксперты выделяют:

• невысокую цену;
• высокую прочность при легком весе;
• возможность самостоятельного монтажа (металлопрофиль легко режется, сваривается и соединяется самонарезающими шурупами).

На участке

К недостаткам профильных изделий относят:

• подверженность ржавлению при взаимодействии с атмосферными осадками, обусловливающими образование коррозии;
• неудобство в грунтовании и окрашивании поверхности трубопроката, что влечет за собой увеличение временных затрат на установку труб.

Фигурный металлоштакетник

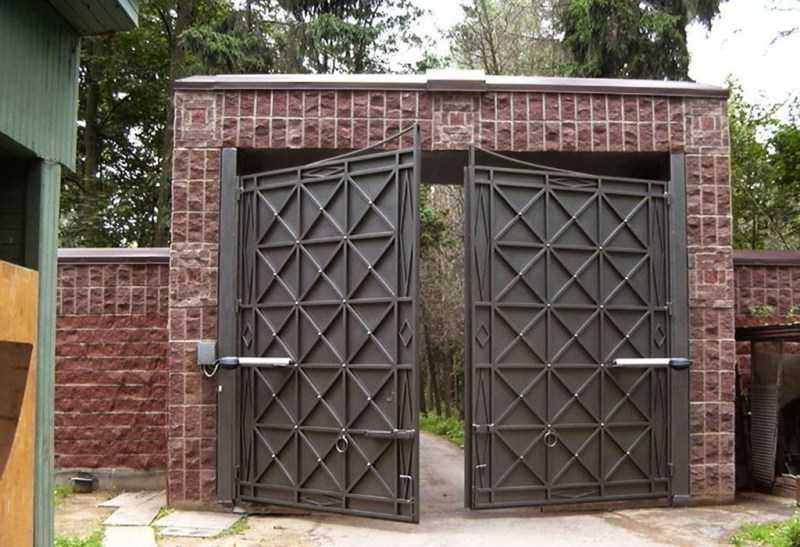

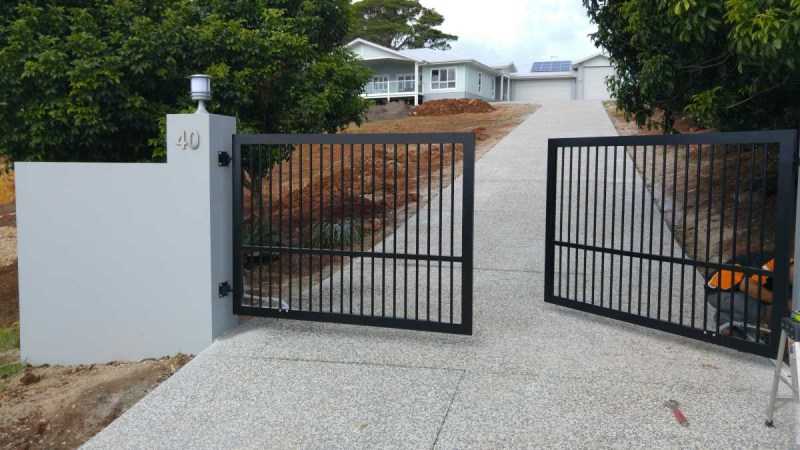

Пошаговая инструкция по установке автоматики на распашные ворота

Разберем поэтапно, как в домашних условиях оснастить створки системой автоматики.

Перед монтажом распашных ворот важно правильно провести расчет размеров проема. Учитывайте следующее:

1. Ключевой фактор ‒ ширина автомобиля. Для свободного проезда легкового автомобилей хватит проема 2,5 м. Если нужно, чтобы на участок могла заехать грузовая машина, сельскохозяйственная техника типа трактора, ширину проема придется увеличить до 3,5 м.
2. Когда подъезд ко двору, гаражу невозможен по прямой дороге и придется выполнять маневры, для безопасности ширину проезда увеличивают до полутора раз от начальной.
3. Нужно продумать способ открытия ‒ на улицу или во внутрь. Иначе после монтажа ситуацию уже не исправить.
4. Как будет прокладываться кабель и где будет закреплен привод.

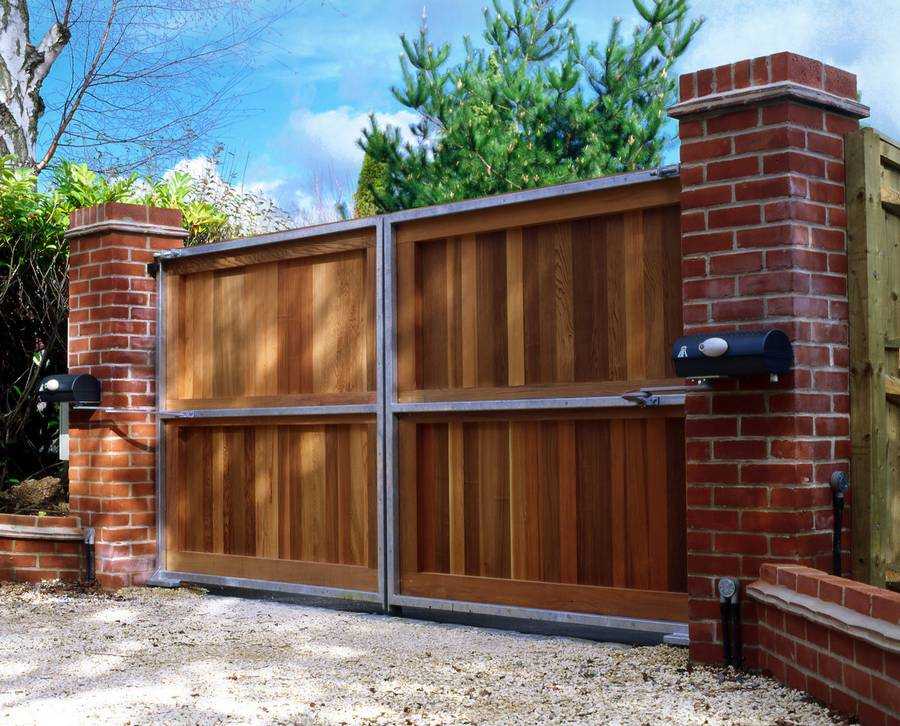

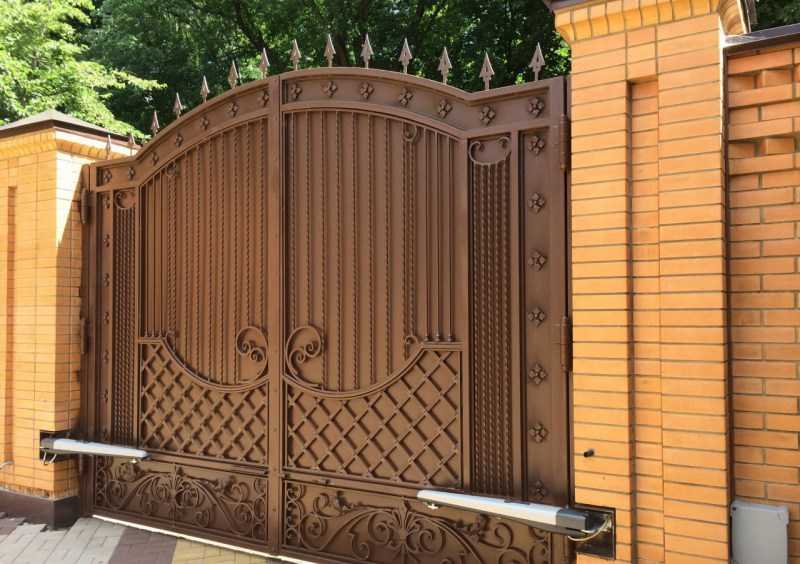

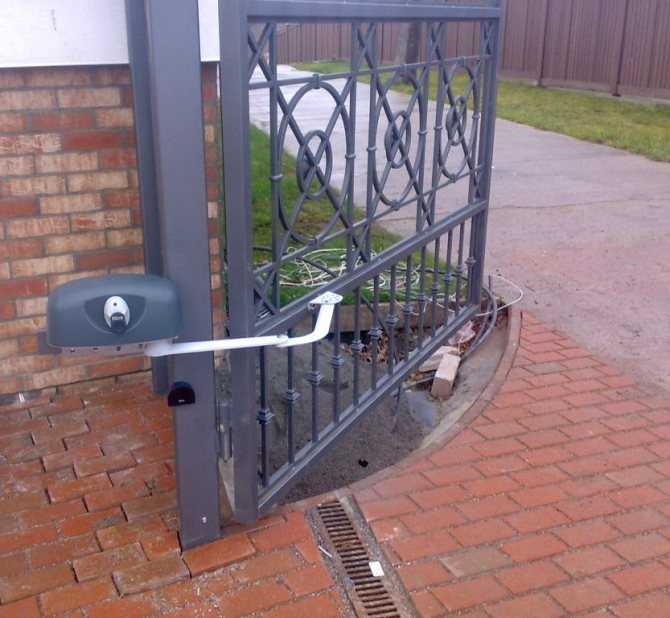

Монтаж привода

По окончании установки створок нужно проверить, насколько плавно они двигаются. Полотно при открытии или закрытии не должно скрипеть, идти туго. Если присутствует нехарактерный звук ‒ смажьте петли. Уровнем проверяется ровность закрепленных столбов.

Ответственное отношение на этом этапе предотвратит поломку автоматики в будущем.

Наличие концевых выключателей позволит отключать электромотор, когда он будет находиться в крайнем положении.

Порядок монтажа привода следующий:

К столбам, створкам приваривают кронштейны П-образной формы. Они фиксируются на каленые болты (оптимальный диаметр от 8 до 10 мм)

Должно получиться подвижное соединение.
Привод сначала крепится к опорам, потом – к створкам.
На видном месте важно установить сигнальную лампу, которая, загораясь, будет показывать о наличии напряжения. Ставить электромотор рекомендуется вверху створок, но это не критично.
При подключении питания привод должен быть заблокирован.

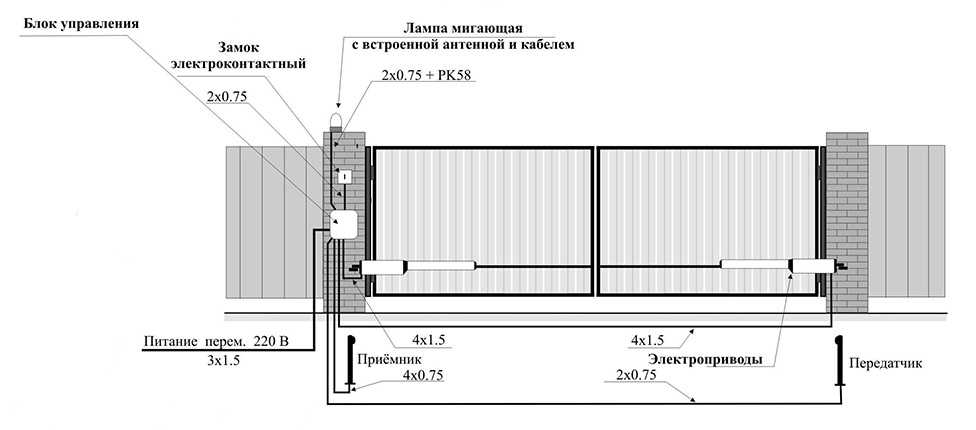

В электрическую схему важно добавить механизм, который будет отключать питание при резко повышающихся скачках тока.

Закрепив привод, проверяют, насколько четко срабатывают концевые выключатели.

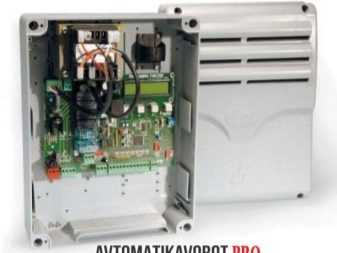

Фиксация блока управления

Блок управления рекомендуется крепить на расстоянии 1,5 м и более от грунта. Ниже делать это не стоит, поскольку повышается риск попадания влаги на механизм.

Для подключения рекомендуется брать кабель 3*1,5 кв. мм.

Инструкция по установке у каждого производителя имеет свои отличия. Ее необходимо тщательно изучить, чтобы правильно выполнить подключение проводки и выведение ее на блок.

После успешного подключения, вручную настраивается пульт дистанционного управления.

Модифицированные модели имеют встроенный GSM-модуль, то есть контроль работы проводится через специальную программу на смартфоне. Основное условие ‒ телефон должен быть постоянно подключен к интернету.

Большинство пультов имеют три кнопки, цифровое меню.

Чтобы запрограммировать пульт, нужно выполнить следующие действия:

1. Необходимая информация будет указана на дисплее. Чтобы передвигаться по ней, нужно нажимать кнопки плюс или минус, что означает вверх или вниз соответственно.
2. Для подтверждения выбора нажимаем кнопку ОК.
3. Если вы хотите выйти из меню настроек, достаточно просто одновременно нажать кнопки плюс и минус.
4. Теперь нужно запрограммировать одну из кнопок, которая будет отвечать за открытие и закрытие ворот.
5. Для этого нужно в меню настроек войти в режим Радио, нажав ОК.
6. Выходим из меню нажатием плюса и минуса.
7. Нажимаем кнопку, которая будет контролировать работу створок.

Программируем второй запасной пульт по похожему алгоритму.

Если нужно поставить или снять дополнительные платы от блока управления, он должен быть отключен от электричества.

В разъем платы управления устанавливают приемник сигналов и две перемычки. Этими перемычками тестируют работу электропривода.

Подключение фотоэлементов

Фотоэлементы монтируют после окончательной установки блока управления, настройки электронных пультов. Под них предусмотрена отдельная перемычка, специальные столбики. Высота монтажа – от 50 до 70 см. Подключаются они к плате по инструкции производителя.

Управление открытием и закрытием ворот

При полностью настроенной автоматике закрывание наступает спустя двадцать секунд паузы после открытия створок. Какие-либо команды для этого не нужно.

Можно закрывать ворота нажатием кнопки на пульте управления, но в большинстве моделей для этого придется выполнить перепрограммирование

Перед этим важно тщательно изучить инструкцию о возможности таких изменений

Следуя рекомендациям производителя, разобраться в механизме автоматики смогут и новички. А вот браться за сборку самодельного привода без опыта не стоит, а если и делать это, то только под руководством специалиста.

Проектирование и расчёт секционных ворот

Выбор оптимального размера гаражных ворот зависит от следующих критериев:

1. Количество автомобилей. Если гараж предназначен для хранения нескольких автомобилей, то вариантов исполнения ворот может быть несколько. Первый вариант — широкие ворота, предназначенные для одновременного заезда автомобилей в гараж. Второй вариант — отдельные независимые ворота для проезда каждого автомобиля. Конструкции стандартных и широких ворот ничем друг от друга не отличаются. Главное условие в обоих случаях — это достаточная прочность и надёжность подъёмного механизма и крепежа для выдерживания статической и динамической нагрузки от веса и движения полотна.

2. Габариты транспортных средств. К размерам относят ширину, длину и высоту автомобиля. А если ворота рассчитаны для проезда двух автомобилей, то учитывают ещё и минимальное допустимое расстояние между ними. Длина автомобиля на определение размера ворот не влияет. В расчёт берут ширину и высоту. Для комфортного и свободного проезда ширина гаражного проёма должна превышать ширину автомобиля минимум на 0,7 м в случае перпендикулярного заезда и минимум на 1 м в случае заезда в гараж под углом. При изготовлении ворот для нескольких машин к величине 0,7 или 1 м прибавляют минимальное расстояние между автомобилями, которое равно 0,5 м. Высоту проёма для ворот подбирают с превышением высоты автомобиля минимум на 0,2 м. При этом следует учитывать не только фактическую высоту транспортного средства, но и габариты навесного оборудования, которое крепится на крышу. К такому оборудованию относят открытые багажники, на которых перевозят различные грузы, и закрытые багажники, предназначенные в основном для перевозки спортивного инвентаря.

Расчёт оптимального размера проёма под секционные ворота для легкового автомобиля выглядит таким образом:

1. Минимальная высота проёма: 1788 + 200 = 1988 мм.
2. Минимальная ширина проёма при перпендикулярном заезде: 1942 + 700 = 2642 мм.
3. Минимальная ширина проёма при заезде под углом: 1942 + 1000 = 2942 мм.

При расчёте ширины следует учитывать общий габарит вместе с зеркалами бокового вида, а при расчёте высоты — открытую дверь багажника

Мы рассчитали минимально допустимые размеры гаражных ворот. При составлении эскиза или чертежа, целесообразнее эти значения округлить до ближайшего целого числа. Высоту ворот округляем до 2 м, а ширину — до 3 м.

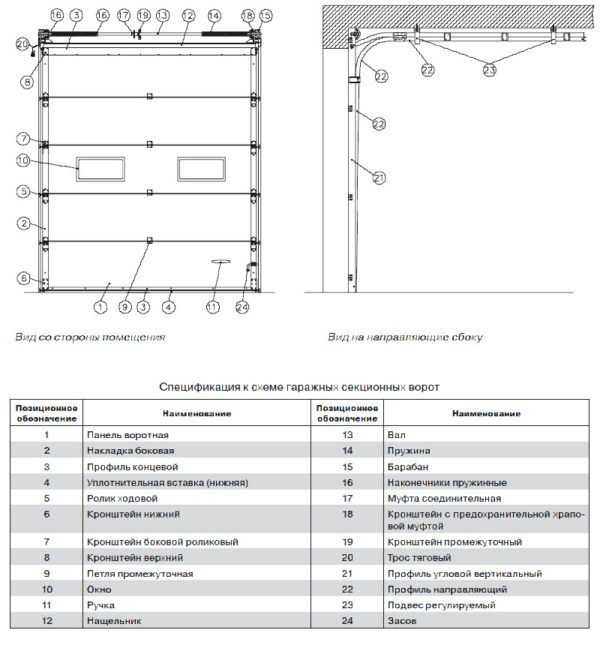

После определения размеров ворот можно составить схему их изготовления и подробную спецификацию необходимых элементов

Подбор материалов для изготовления ворот

Необходимо закупить все элементы в соответствии со спецификацией. В качестве секций используют в основном сэндвич- или металлические панели, гораздо реже — деревянные рейки.

Сэндвич-панель состоит из двух металлических пластин, покрытых защитными составами, и утеплителя между ними

Секционное полотно внизу закрывается концевым профилем. С боков его закрывают боковыми накладками, придающими дополнительную жёсткость и защищающими торцевую часть ворот от воздействия внешних факторов. В качестве направляющих профилей используют металлические швеллеры. В качестве угловых вертикальных профилей — металлические уголки. Кронштейны изготавливают также из металлического профиля. Для подъёмного механизма необходимо приобрести:

• вал;
• пружину;
• пружинные наконечники;
• барабан;
• трос;
• подвес;
• соединительную муфту.

Подбор инструментов

При изготовлении и установке секционных ворот понадобится стандартный набор инструментов:

1. Рулетка.
2. Уровень строительный.
3. Молоток.
4. Строительный нож.
5. Пассатижи.
6. Отвёртки.
7. Молоток.
8. Дрель.
9. Болгарка.
10. Свёрла для дрели.
11. Набор гаечных ключей.

Средствами индивидуальной защиты пренебрегать также не стоит — для работы нужно приобрести строительные перчатки и защитные очки. Если ворота имеют значительную высоту, то нужно позаботиться о наличии стремянки.

Виды конструкций

Казалось бы, чего проще: выбрать стандартные ворота под свой проем – и не иметь дополнительной головной боли. Но народные умельцы, доказывая себе и миру, что они не лыком шиты, продолжают искать новые пути экономии и применения собственных творческих сил и технических навыков.

Самые простые из них – классические распашные модели. Состоят они обычно из двух створок, в одну из которых устанавливается входная дверь. Как правило, распашные ворота очень массивны и занимают достаточно много места. Так как на их распахивание требуется довольно большая амплитуда. Они устанавливаются на металлическую раму, к которой крепятся прочными навесами. Такие ворота требуют повышенного внимания: контроль смазки навесных механизмов. Из-за недостаточного ухода за распашными воротами иногда можно обнаружить их провисание.

Секционные ворота для гаража представляют собой несколько металлических подвижных полотен, соединенных между собой петлями. Края каждой части оснащены специальными роликами, которые движутся по специальным направляющим, установленным в проеме ворот. Они уходят под потолок, благодаря чему секционные ворота плавно уходят вверх, экономя при этом место в помещении.

Существует удобная вариация этого вида, когда ворота отъезжают в сторону.

Складные гаражные конструкции также состоят из вертикальных секций. Но чаще представляют собой распашные ворота, складывающиеся по бокам гармошкой. Могут быть установлены в проем любой ширины (от этого будет зависеть количество секций – полотен).

Их можно установить таким образом, что они будут складываться как внутрь, так и наружу – в зависимости от размеров помещения и необходимости его экономить. Основная нагрузка ложится на стены и потолок, таким образом, пространство остается свободным и незадействованным.

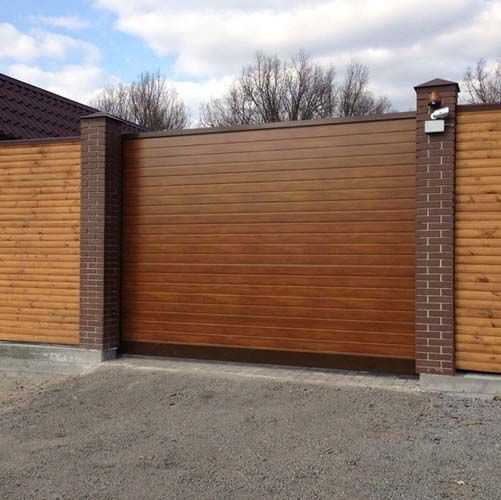

Одной из самых распространенных и легких в устройстве разновидностей гаражных ворот являются подъемные конструкции. Как и прочие, они могут быть автоматическими, но также имеют собственный уникальный механизм на рычагах.

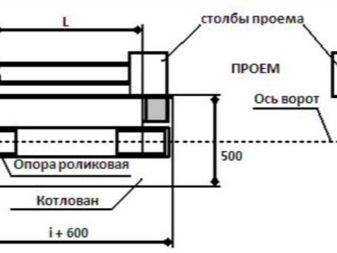

Конструкция и механизм

Все конструкции раздвижных систем являются достаточно простыми. Они состоят из следующих необходимых элементов:

• Щита.
• Рамы, скрытой в бетоне.
• Направляющих и роликовых систем.
• Электропривода.

Как правило, в верхней половине конструкции откатных ворот присутствуют специальные рамы, а на противоположной стороне – верхний и нижний ловители (расположение данных деталей может различаться в зависимости от модели). Что касается роликов, то они в подобных экземплярах располагаются на одинаковом расстоянии в двух местах всей конструкции.

Незамысловатый механизм, необходимый для передвижения створки, представляется электроприводом. Управлять им можно при помощи специальной кнопки или пульта дистанционного управления. Автоматические варианты являются более удобными и простыми в использовании, так как это ощутимо упрощает процесс открытия и закрытия полотна во время плохой погоды.

Рассмотрим детально, какие комплектующие детали присутствуют в автоматических механизмах современных откатных ворот:

Двигатель. Благодаря этой детали привод осуществляет открытие и закрытие створки. Для облегченных и более внушительных по весу конструкций предусмотрена разная мощность привода, которая беспроблемно выдержит возложенную на нее тяжесть. Именно поэтому, приобретая мотор для откатных ворот, необходимо посоветоваться на тему мощности с профессионалом.
Редуктор. Профессионалы советуют покупать особые червячные варианты. Они обеспечат воротам долгий и беспроблемный срок службы

С такой деталью механизм ворот будет более прочным и износостойким.

• Электрические концевые переключатели. В данном случае лучше отдавать предпочтение магнитным деталям – они выполняют свои основные функции практически в любых климатических условиях.
• Блок управления. Этот составляющий элемент не имеет сложных и хитрых функций, но со стандартными операциями, позволяющими легко пользоваться механизмом, справляются без проблем.

Что касается необходимой фурнитуры, то к ней относятся следующие важные детали:

• Направляющий профиль. Без данной детали невозможно передвижение створки для открытия или закрытия.
• Зубчатая рейка. Специалисты рекомендуют приобретать для откатных ворот исключительно оцинкованные металлические рейки. Они устанавливаются вдоль воротины, но при этом между шестерней и рейкой должно оставаться расстояние в 1-1,5 мм.

• Роликовые каретки. Как правило, в наборе идут две штуки. Изготавливаются такие элементы из надежного металла или полимерных материалов.
• Поддерживающие ролики. Эти элементы устанавливаются в верхней части. Они необходимы для того, чтобы предотвратить раскачку ворот.
• Улавливатель. Данная деталь нужна для надежной нижней фиксации накатного концевого ролика. С помощью улавливателя створка фиксируется и разгружается.

• Улавливатели створки на верхнем участке.
• Концевой ролик. Этот элемент устанавливается вместе с направляющей и заглушкой из металла.
• Резиновые заглушки. Такие детали защищают направляющую балку от неблагоприятных погодных условий, загрязнений и прочих аналогичных проблем.
• Фотоэлементы (по-другому – датчики). Эти предметы необходимы для обеспечения безопасной работы всей откатной системы. Именно они не дают створкам закрываться в момент, когда неподалеку от них находится автотранспорт или любой другой объект. В зависимости от технических характеристик данные приспособления могут действовать на дальность от 10 до 20 и более метров.

• Подшипник. Для откатных систем подойдут такие типы подшипников:
  1. 301 (открытый).
  2. 60201 (закрытый при помощи металлической шайбы с одной стороны).
  3. 80301 (закрыт шайбой из металла с обеих сторон).
  4. 180301 (закрыт резиновыми заглушками с двух сторон).

• Специальная антивандальная конструкция (короб).
• Сигнальная лампа с ракетой и антенной. Такие элементы зачастую имеют режим мигания, чем привлекают к себе много внимания. Недорогие сигнальные лампы сегодня производят такие бренды как Came, DoorHan, AN-Motors, Nice.
• Дополнительная защита от снега.
• Щетка. Данная вставка необходима для обрамления калиточной панели. Как правило, она используется в комплексе с плоским порожком.

Для всех откатных систем существует два главных правила и принципа работы:

• Оптимальный баланс движущейся створки. Любые усилия при открытии и закрытии конструкции должна быть исключены.
• Верный набор элементов фурнитуры. Это касается как движущихся, так и статичных деталей.

Формы

Современные разновидности петель производятся нескольких форм. Каждая форма имеет индивидуальные технические характеристики, преимущества и недостатки. При выборе подходящей формы следует учитывать совокупность параметров, собственные предпочтения и нагрузку, которую создает металлическая конструкция.

Цилиндрические

Петли цилиндрической формы с подшипником внутри корпуса подходят для стандартных моделей распашных конструкций, обладающих сравнительно небольшой массой. Предельная нагрузка на фиксатор с каждой стороны не должна быть выше 400 кг. В зависимости от класса приобретенной петли может изменяться максимальный удерживаемый вес.

Несмотря на свою нестандартную форму, цилиндрическая разновидность является одним из наиболее распространенных вариантов. Фиксаторы обладают высокой прочностью и крепятся на каркас сваркой. Перед привариванием основной части корпуса необходимо приварить ушки для более надежного удерживания.

Квадратные

От других форм-факторов квадратные петли отличаются увеличенной площадью соприкосновения поверхностей. За счет большой площади контакта фиксаторы легко привариваются к корпусу и выдерживают постоянную нагрузку массивных конструкций. Также фиксирующие элементы квадратной формы используют для фиксации различных поперечных элементов, калиток и других конструкций.

Шестигранные

Шестигранные элементы менее распространены по сравнению с другими формами. По аналогии с цилиндрическими фиксаторами они требуют предварительного приваривания металлических ушек, что обеспечивает дополнительное удобство при последующем монтаже. Шестигранные петли выбираются с учетом декоративности, суммарной массы и размеров створок распашных ворот. Стандартные шестигранные элементы способны выдерживать металлические конструкции весом около 400-500 кг.

Каплевидные

Каплевидная форма свойственна только петлям со встроенным подшипником. За исключением эстетичного внешнего вида, данную разновидность отличают дополнительные преимущества — равномерный сварочный шов и простота монтажа, которые достигаются благодаря особенной форме.

Монтаж распашных ворот, пошаговая инструкция

Монтаж ворот нужно начинать с установки опорных столбов.

Установка опорных столбов

Для опорных столбов применяются трубы прямоугольного сечения размером 100х100 мм, предпочтительно оцинкованные. Если труба электросварная, то продольный шов нужно располагать на противоположной стороне от места установки навесов.

Приямки для столбов лучше всего изготовить с применением садового бура диаметром 250 мм.

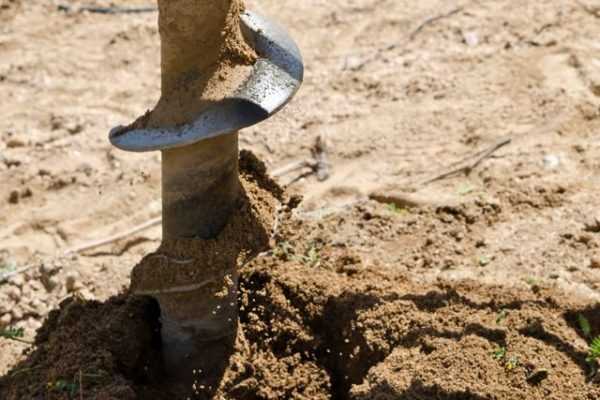

Бурение ям под опорные столбы удобно выполнять садовым буром

Глубина шурфа зависит от глубины промерзания грунта в местности производства работ. Для Подмосковья эта величина составляет 180 см, следовательно, шурф должен быть глубже на 15 см. Если это требование не выполняется, зимой в результате подвижки грунта возможен перекос опорных столбов.

На дне ямы нужно устроить дренаж. Для этого на дно засыпается песок (высота слоя 10 см), затем гравий средней фракции (высота слоя 5 см).

Бетонирование производится в следующем порядке:

1. Установить столб в приямок, проверить соблюдение необходимой высоты и вертикальность.

2. Непосредственно в шурфе установить распорки, чтобы зафиксировать столб.

3. Залить приямки до уровня грунта бетонным раствором марки М300.

4. Оптимальное время затвердевания бетона составляет 28 дней, но уже через 7 суток бетон наберёт прочность, позволяющую продолжить работы. В жаркое время года необходим уход за бетоном — его нужно укрывать плёнкой и периодически смачивать водой.

Одновременно с бетонированием опорных стоек нужно изготовить центральную опору с установкой на ней металлической закладной детали. Отверстия для запорных штырей удобнее выполнить позже — при навешивании створок с разметкой по месту.

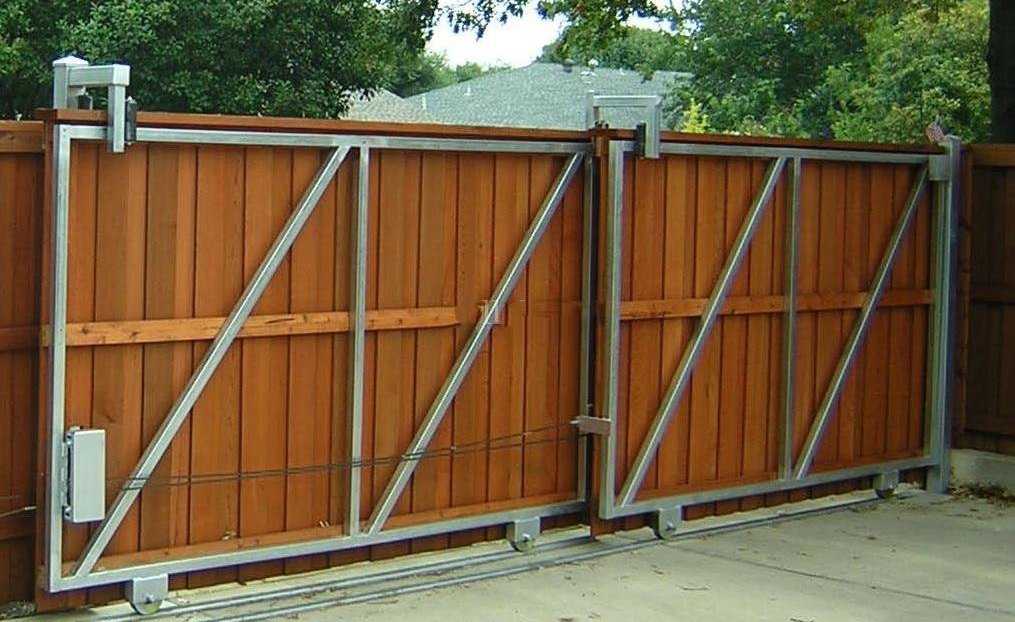

Изготовление створок

Пока выстаивается бетон, можно установить стапель и приступить к изготовлению створок распашных ворот. Для этого необходимо:

• измерить расстояние между опорными столбами и при необходимости внести коррективы в продольные размеры;
• установить стапель;
• подготовить детали створок к сборке;
• выложить элементы конструкции на стапель, закрепить их струбцинами;
• проверить правильность выкладки по диагоналям и размеры, при необходимости поправить;
• сварить конструкцию;

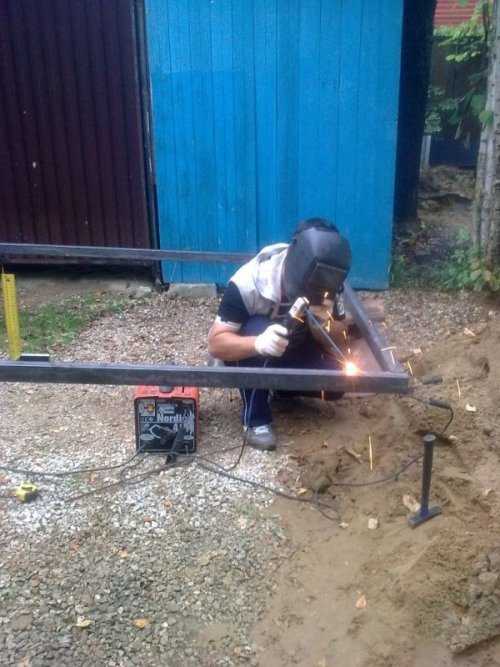

Сборка створок выполняется методом сварки

• после выполнения всех сварных соединений удалить шлак молотком, осмотреть каждый шов, при необходимости проварить повторно;
• окрасить поверхность грунтом, высушить;
• нанести финишное защитное покрытие (краску);
• установить внутреннее полотно створок, закрепить выбранным способом.

Установка створок

Створки нужно установить в положение «закрыто» на временном креплении, при этом:

1. Обеспечить зазоры между опорными стойками и створками, равные размеру воротных петель. Для этого удобно использовать деревянные прокладки. Зазор между створками должен быть от 10 до 50 мм.
2. Расстояние от нижней кромки створок до грунта должно быть не менее 50 мм.
3. По высоте створки устанавливаются на временные подкладки.
4. Проверить свободу хода створок при их открытии. Для этого нужно на нижней кромке ворот установить планку перпендикулярно створкам. Длина планки должна быть равна ширине створки. Выставить планку горизонтально по уровню. Дальний конец планки не должен соприкасаться с грунтом. В противном случае створка при открывании упрётся в землю.

5. Проведя все необходимые измерения, можно устанавливать навесы. Для этого их размещают в предусмотренном зазоре и приваривают к опорным столбам и створкам.

6. Если для столбов использовались оцинкованные трубы, сварные швы нужно тщательно зачистить и закрасить специальной краской, которая на 95% состоит из цинкового порошка. В противном случае металл будет активно корродировать, и столбы быстро выйдут из строя.
7. Разметить и просверлить отверстия под фиксирующие штыри, установить их на место.

8. На верх опорной стойки нужно приварить пластину подходящего размера, чтобы заглушить отверстие.

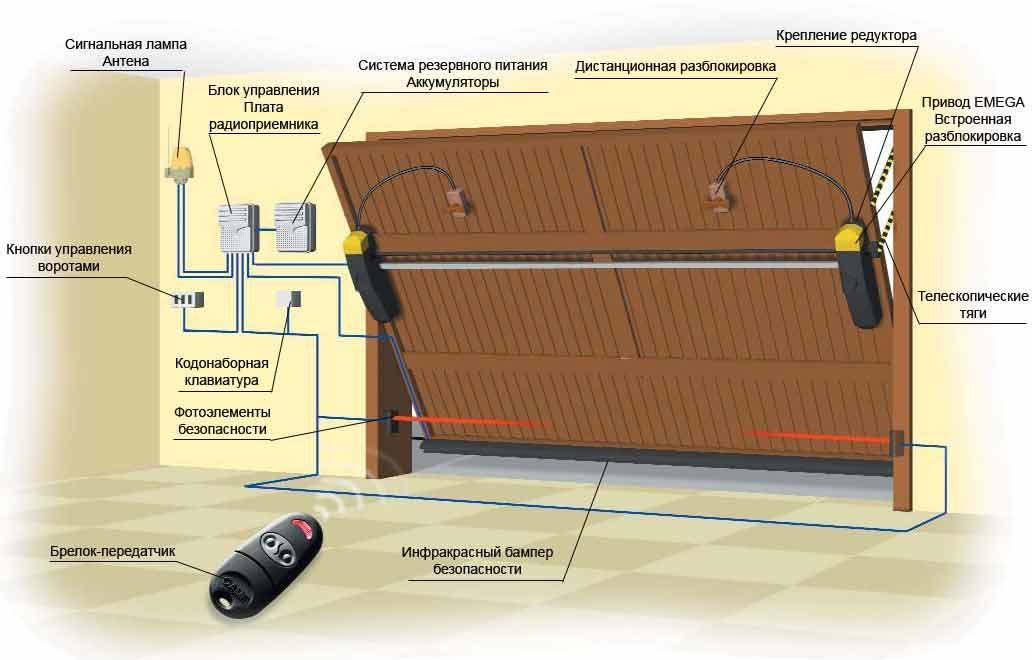

Строим поворотную конструкцию: чертежи и эскизы

Облегчить задачу составления схемы могут готовые проекты, в которые можно внести несущественные изменения. Чтобы составить чертёж, первым делом надо определить ширину и высоту. Ориентироваться нужно на размеры автомобиля. При его въезде с каждой стороны должно оставаться примерно по 30 см. Максимальная ширина конструкции — 5 м. Оптимальная ширина — 2,5–3 м.

Расстояние от перпендикулярной стенки до рамы ворот должно быть минимум 80 см. Высота также определяется размерами автомобиля. Чаще всего изготавливается конструкция высотой 2–2,2 м.

На схеме рекомендуется указать все размеры конструкции и используемых деталей. Конструкция должна быть на 10 см больше длины проёма. Это позволит исключить образование зазоров. Каркас может быть изготовлен из стали или дерева. Его размеры зависят от габаритов проёма.

Пример чертежа подъёмно-поворотных ворот с обозначением размеров конструкции

Если на данном этапе возникают трудности, рекомендуется обратиться к специалисту или использовать готовый проект.

Конструкция может быть двух типов:

1. Классическая. В данном случае используются направляющие горизонтальные планки. Полотно будет втягиваться в гаражное помещение и скользить по данным деталям. Недостатком механизма является то, что от скольжения будет издаваться шум. Помимо того, направляющие планки могут мешать работать в закрытом помещении.
2. Z-система без направляющих реек. К достоинствам можно отнести простоту монтажа и бесшумную работу. Недостаток заключается в том, что самостоятельно сложно задать кривую, по которой передвигаются ворота.

Выбирать нужно исходя из личных предпочтений. При составлении чертежа нужно замерить проём и нанести его на лист бумаги.

На чертеже нужно обозначить, каким образом будут открываться ворота и сколько это займет места

Важно продумать, как будет двигаться полотно, сколько места ему потребуется, насколько оно будет выходить за границы гаражного помещения

Советы по выбору материала

Для изготовления рамы следует использовать железный уголок 65 мм. Также будут необходимы уголки 40 мм и 35 мм. Для каркаса и створок подходит металлопрофиль 50 мм. Детали нужно будет обшить листовым металлом. Рекомендуемая толщина — 3 мм. Наружные петли должны быть усиленными.

В качестве термоизоляции лучше всего использовать пенопласт. Внешняя отделка может быть произведена с помощью пластиковых или деревянных панелей, металлических листов или профнастила. Если планируется использовать металлические листы, то их нужно защитить специальным покрытием.

Оптимальный диаметр пружины — 30 мм. Чтобы гараж имел более эстетичный внешний вид, полотно покрывается декоративными планками из дерева или пластика.

Материалы и инструменты

Понадобится подготовить такие элементы:

• швеллер 40х80 мм;
• металлический уголок толщиной 4 мм;
• 2 бруса из дерева сечением 100х100 мм и 80х120 мм или металлический профиль;
• стальной прут диаметром 8 мм;
• пружины диаметром 30 мм;
• 2 подвижных кронштейна;
• самонарезающие винты;
• анкерные болты;
• трос или цепь;
• пенопласт;
• материал для обшивки (металлические листы или профнастил);
• ролики.

Список необходимых инструментов:

• сварочное устройство;
• машинка для шлифования;
• электрический лобзик;
• электродрель;
• шуруповёрт;
• молоток;
• отвёртки;
• строительный уровень;
• рулетка;
• маркер;
• гаечные ключи.

Расчёт материалов производится с учётом данных, которые представлены на чертеже.

Данные для расчёта необходимого количества материалов

Необходимо ориентироваться на размеры конструкции. Ширина профиля определяется шириной полотна.

Преимущества и недостатки

До недавнего времени древесина была самым распространенным и доступным материалом. Древесина легко подвергается обработке, имеет невысокую стоимость. Базовых навыков использования инструментов было достаточно для изготовления конструкций из дерева – заборов, калиток, ворот. Сейчас ограждения из необработанной древесины встречаются редко. Обычно, их используют в качестве временных ограничителей участка во время благоустройства участка, строительства дома.

Древесина – универсальный материал, который используется для откатных, распашных, подъемно-поворотных конструкций

Ворота – это первое, на что обращают внимание гости. Поэтому они стали показателем статуса, безупречного вкуса хозяина

Гаражные ворота из дерева обычно изготавливают подъемно-поворотного типа. Единственное ограничение в применении материала касается ламелей в рулонных механизмах. Деревянное полотно имеет невысокую прочность в этом случае. Часто деревом обшивают металлический каркас. Деревянные откатные ворота таким способом обшивки основы увеличивают толщину створок и общий вес.

откатные ворота из дерева

подъемные ворота из дерева

Древесина как материал для ворот обладает такими достоинствами:

• простота обработки;
• быстрота монтажа;
• доступная стоимость;
• красивая фактура;
• надежность.

Покупка деревянных заготовок обойдется дешевле металлических. Различные сорта древесины и размеры досок представлены в строительных магазинах покупателям с любыми материальными возможностями. Кроме того в РФ можно получить от 50 кубов леса бесплатно в зависимости от региона, подробнее об этом вы можете узнать из видео:

Инструменты для обработки древесины доступны и не требуют специальных навыков. В то время как для обработки металлических деталей понадобится сварочный аппарат, угловая шлифовальная машина. Правильно обработанная качественная древесина прослужит не одно десятилетие, даже в суровых погодных условиях. Деревянное полотно при поломке можно легко отремонтировать, заменив доску. Самые простые в изготовлении и самостоятельной установке – распашные деревянные ворота.

В использовании ворот из древесины есть и минусы:

• невысокая механическая прочность;
• при плохой обработке – недолгий срок службы;
• высокая возгораемость.

Для ворот используют обычно не ценные породы дорогой древесины, а устойчивую к влаге и гниению лиственницу, сосну. Увеличит прочность и долговечность конструкции внутренний каркас из металла.

Фотоотчет об изготовлении и установке ворот

Это один из вариантов того, как можно сделать ворота из профнастила своими руками. Технология не лучшая, но и не худшая: все функционирует без проблем на протяжении уже шести лет.

К установленным столбам 80-80 мм приварены петли, ответные части приварены на требуемом расстоянии на вертикальных частях стоек из трубы 40*40 мм — на правой и левой. Стойки навешиваем на петли на столбе, подкладываем между ними и столбами нужной толщины прослойку и фиксируем струбциной.

Навешиваем стойки на приваренные на столбах петли

Отмеряем требуемую высоту и обрезаем излишки, сверху к стойкам, не к столбам, привариваем  поперечину из той же трубы 40*40 мм

Качество сварки на этом этапе неважно. Мы пока прихватываем детали, не заботясь о тщательности наложения шва — его потом доведем до нормы

Главное чтобы все было ровно и держалось вместе. Потому точками прихватываем в нескольких местах.

К стойкам воротин приварена поперечина

Точно также прихватываем трубу по низу.

Привариваем нижнюю трубу

Находим середину поперечных балок. От середины в обе стороны откладываем по 3 мм. Делаем четкие отметки. Замеряем расстояние между верхней и нижней балкой, отрезаем два отрезка, привариваем по отметкам (между двумя вертикальными трубами должен остаться зазор в 6 мм).

По середине с зазором в 6 мм привариваем две вертикальные трубы

Замеряем расстояние между двумя стойками одной половины ворот. Они должны быть одинаковыми, но лучше измерять отдельно. Отрезаете трубы нужной длины и прихватываете их на нужной высоте. Если требуется больше поперечин — устанавливаете и их.

Приваренные поперечины для усиления жесткости

По отмеченному центру болгаркой вверху и внизу делаем сквозные пропилы, разделяя ворота на две половины. Так очень просто мы получили ворота, которые будут открываться и закрываться без особых проблем.

Разделенные половинки ворот

Каркас створок ворот готов. Его снимаем, укладываем на ровную горизонтальную поверхность и хорошо провариваем швы

Вот тут уже качество сварки важно, следим за наполненностью ванны, стараемся не прожечь дыры.  Готовые швы зачищаем, грунтуем, красим

Уложив створку на ровную горизонтальную поверхность провариваем все швы

Приступаем к сборке опоры для крепления профильного листа. Для уменьшения парусности его разрезали на две части, так что лист не цельный, а резаный. Для этого используем профилированную трубу 20*20 мм. Ее нарезаем на отрезки нужной длинны, так, чтобы можно было закрепить по внутреннему периметру.

Нарезаем трубу 20*20 мм и прикручиваем по внутреннему периметру

Выставляем их в одной плоскости с наружной частью — прикручиваться лист будет изнутри. Крепим на саморезы, предварительно просверлив отверстия требуемого диаметра.

Как крепить планки для профлиста

Так выглядит готовый каркас створки ворот

Готовый каркас красим — внутри светло-серой краской, снаружи — красно-коричневой, в тон окраске профнастила. Оставляем сохнуть.

Окрашенный каркас

Приступаем к монтажу профлиста на ворота. Его нарезают чуть меньшего размера, чем основная рама — по периметру на 2-3 мм должен быть отступ. Укладывают на подготовленные опоры и крепят изнутри по периметру на саморезы.

Монтаж профлиста на ворота

Можно брать специальные, со шляпками и прокладками, но посадили на обычные.

Для экономии использовали обычные саморезы по металлу

Можно сказать, что ворота готовы.

Практически готовы

Осталось установить запоры. Можно, конечно врезать замок и ручку, но качество недорогих очень низкое, а брать дорогие — на данный момент непозволительная роскошь. Потому из остатков труб и арматуры сварены засовы. Они точно работают при любых условиях.

Самодельные засовы

Один (верхний) посажен на саморезы с ответной частью на створки, два нижних прикреплены к стойкам. В грунте в нужных местах пробурены небольшие лунки, в которых забетонированы отрезки круглых труб, диаметр которых больше диаметра стержня. Калитка сделана по той же методе, только в нее врезан замок.

Готовые ворота из профнастила своими руками

При такой технологии изготовления створки ворот гарантированно открываются и закрываются. Если и были некоторые перекосы при установке столбов, они учитываются. При пошаговом изложении весь процесс не выглядит сложным, да так оно и есть. Если варить все части отдельно, геометрия должна быть идеальной, да еще приходится следить за тем, чтобы трубу при сварке не повело. Несколько разных технологий изготовления ворот из профнастила смотрите в следующем разделе, где собраны видео уроки.

Из профлиста можно сделать откатные ворота и оснастить их автоматикой.

Как сделать распашные ворота своими руками?

Первым делом необходимо определиться с размерами будущих ворот, а также с материалами, из которых они будут изготовлены. Хотя сам процесс создания ворот от того, какой выбран материал, никоим образом не зависит.

Основная конструкция ворот с распашными створками предполагает наличие таких элементов, как:

• рама, которая является основой будущих ворот, поэтому для ее изготовления чаще всего выбирают металл, реже – дерево;
  материал для обшивки рамы – от него напрямую зависит, какая толщина металла понадобится для рамы (в зависимости от веса обшивки);
• петли нужно выбирать особо тщательно, так как они должны не только выдерживать вес всей конструкции, а и ежедневную нагрузку при открытии-закрытии ворот;
• замки, задвижки (в зависимости от индивидуальных требований).

Условно работы по созданию распашных ворот можно разделить на 3 этапа

• установка столбов, на которых в будущем будут крепиться створки ворот;
• изготовление самих ворот;
• навешивание ворот на петли, расположенные на столбах.

На первый взгляд, ничего сложного и непонятного в процессе создания ворот нет. Главное правильно произвести расчеты и подобрать материалы. В этом деле поможет составление чертежа, на котором нужно указать размеры и то, как будут располагаться основные детали будущей конструкции.

Створки ворот обычно имеют одну поперечную перекладину, но при необходимости можно дополнительно использовать диагональные (для усиления).

При изготовлении рамы для распашных ворот важным моментом является соблюдение углов, от этого зависит правильность всей конструкции в целом. Если нет достаточного опыта сварочных работ, лучше этот этап доверить специалисту.

Наиболее длительным процессом является установка столбов. Причем много времени занимает не сама установка, а то, что им нужно выстояться. Это необходимо для того, чтобы раствор застыл, и столбы не ушли в сторону после навешивания на них створок. Иногда для этого может потребоваться около недели времени. Но в данном деле спешка не нужна, иначе вся работа может быть напрасной.

В последнее время часто устанавливают распашные ворота с электроприводом. Данный вариант более сложный и для обеспечения правильной работы потребует некоторых специальных знаний.
