Разметка участка под строительство

Перенос проектных линий на реальный грунт определяет точность всего будущего строительства. Ошибка в десять сантиметров на этом этапе может привести к серьезным проблемам с законом или переделке фундамента. Обычно такой перенос разбивочного плана на участок занимает от одного до трех дней в зависимости от сложности ландшафта. Стоимость профессиональных работ начинается от нескольких тысяч рублей, но при наличии базовых навыков всё можно сделать самостоятельно.

Особенности подготовки к работам

Прежде чем вбивать первый колышек, нужно оценить сложность проекта. Если участок плоский и форма простая, справятся даже новички. Для сложных рельефов потребуются базовые знания геодезии или помощь специалиста. Я всегда советую проводить разметку в сухую, безветренную погоду. Сильный дождь размывает метки, а ветер раскачивает шнуры, что убивает всю точность. Оптимально начинать работы весной или осенью, когда почва податлива, но не превратилась в болото.

Что понадобится из материалов

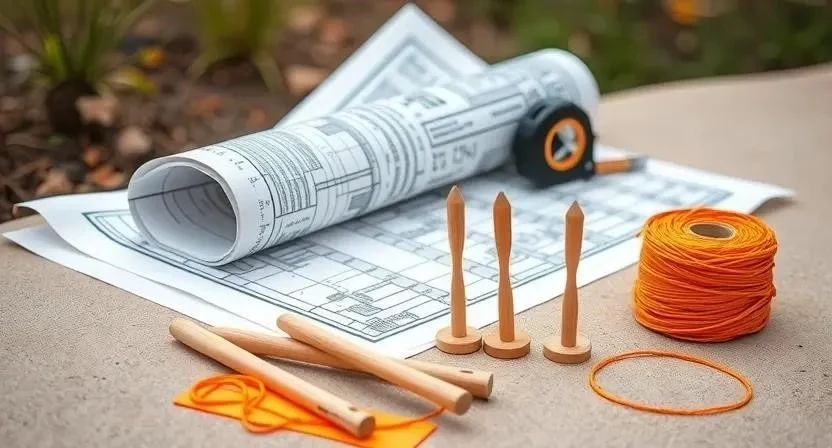

Для качественной разметки важно использовать долговечные материалы, которые не сгниют за неделю. Я предпочитаю комбинировать временные и постоянные метки.

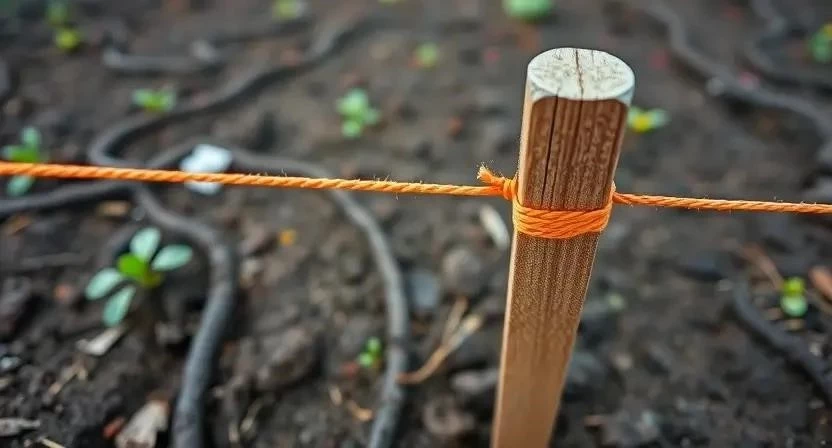

• Деревянные колышки (30-50 мм) для временных осей.
• Металлические штыри для основных углов.
• Прочная капроновая леска или строительный шнур.
• Арматура диаметром 8-10 мм для реперов.
• Бетонная смесь для заливки постоянных столбиков.
• Яркая краска в баллончиках для маркировки травы.
• Маркеры перманентные для подписи колышков.
• Деревянные бруски для создания строительных сеток.

Инструментарий для разметки

Выбор приборов зависит от требуемой точности. Для забора хватит рулетки, для дома — нужен теодолит. Многие инструменты сейчас можно взять в аренду, что выходит дешевле покупки.

• Рулетка стальная (от 30 м) — основной инструмент замера.
• Строительный уровень — проверка вертикальности колышков.

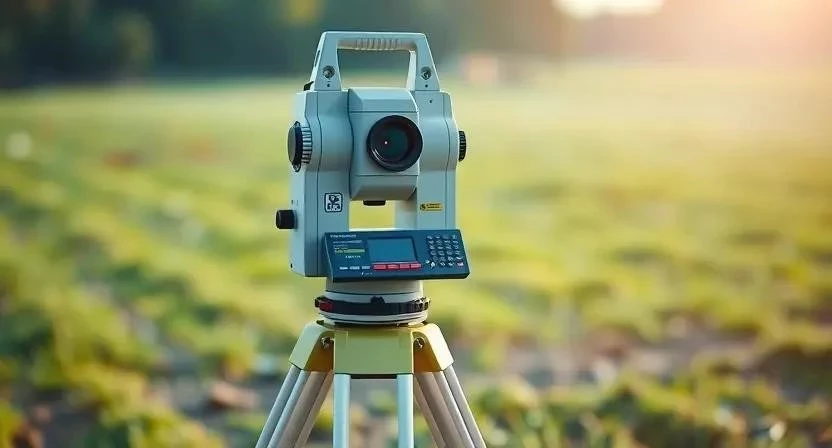

• Теодолит или тахеометр — точный замер углов и координат.
• Лазерный нивелир — определение перепадов высот.
• GPS-приемник — привязка к глобальным координатам.
• Молоток или кувалда — установка меток в твердый грунт.
• Нивелир оптический — для вертикальной планировки.

Очистка территории

Разметка по высокой траве — это путь к ошибке. Сначала я полностью выкашиваю участок. Убираю крупный мусор, ветки и кустарники, которые могут перекрыть линию замера. Важно обеспечить свободный проход между всеми будущими точками. Если на пути стоит старый сарай, который останется, его периметр становится частью ориентиров.

Создание основы для разбивки

Работа начинается с подготовки базисных линий. Это главные оси, от которых будут отсчитываться все остальные точки. Я сначала проверяю существующие границы участка по документам. Затем создаю геодезическую разбивочную основу — сеть опорных точек (реперов), которые не будут сдвинуты в процессе стройки. Обязательно провожу нивелировку, чтобы понимать перепады высот. Без этого этапа дом может «утонуть» в низине или оказаться слишком высоко относительно дороги.

Пошаговый алгоритм переноса проекта

Процесс требует строгой последовательности. Я рекомендую вести журнал замеров, чтобы в любой момент вернуться к исходной точке.

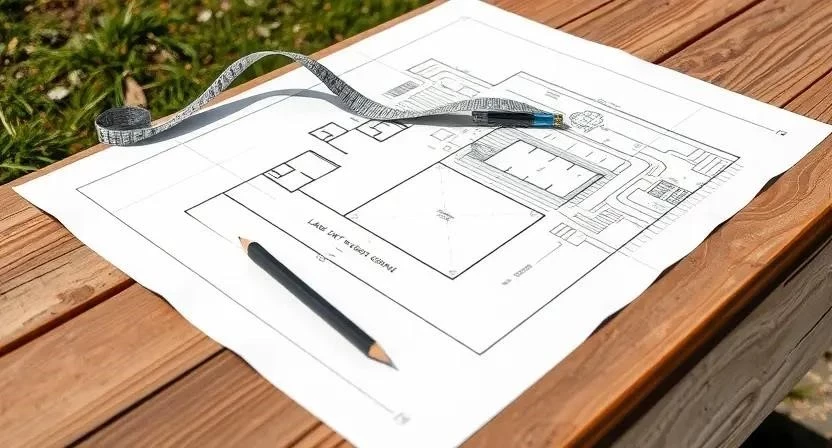

1. Анализ документов (1-2 часа). Изучаю генплан и разбивочный чертеж. Выписываю все основные координаты и привязки.
2. Выбор метода (1 час). Определяю, как буду размечать: полярным способом или через прямоугольные координаты.
3. Поиск базовых точек (2-3 часа). Привязываю проект к реальным объектам: углу забора, краю дороги или соседнему зданию.
4. Создание опорной сети (4-6 часов). Выношу главные оси и устанавливаю стальные реперы.
5. Разметка периметра (4-8 часов). Выношу оси будущего здания или границы зон ландшафта.
6. Фиксация точек (2 часа). Вбиваю временные колышки, а на углах ставлю арматуру.
7. Разметка деталей (5-10 часов). Наношу линии дорожек, места под клумбы и водоемы.
8. Контрольный замер (2-3 часа). Перепроверяю диагонали и углы. Однажды я забыл проверить диагональ фундамента, и в итоге один угол «уехал» на 12 см — пришлось всё переделывать.
9. Фотофиксация (1 час). Снимаю все метки с привязками, чтобы восстановить их, если их случайно выбьют.

Технические тонкости и точность

Точность зависит от того, насколько правильно откалиброван инструмент. Я всегда проверяю рулетку на растяжение — дешевые ленты могут давать погрешность в несколько миллиметров на каждые 10 метров. Погода тоже влияет: при сильной жаре металлическая лента расширяется. Важно соблюдать допуски: для фундамента это обычно 1-2 см, для садовых дорожек — до 5 см. Логика проста: сначала размечаем самое крупное и важное, затем переходим к деталям.

Типичные промахи новичков

Самая частая ошибка — неправильный выбор базовой точки. Если привязаться к забору, который стоит криво, весь проект «поплывет». Также часто игнорируют провисание шнура. Я помню, как использовал обычную бечевку вместо лески — она растянулась под своим весом, и угол дома получился острым.

К другим ошибкам относятся:

• Отсутствие контрольных замеров диагоналей.
• Использование неисправного нивелира.
• Забивание колышков под наклоном.
• Игнорирование строительных норм по отступам от границ.
• Ошибки в простых расчетах координат.
• Отсутствие дублирующих меток.
• Попытка размечать участок в сильный ветер.

Экономика разбивочных работ

Самостоятельная работа экономит деньги, но требует времени. Я потратил на свою разметку целые выходные, но сэкономил около 15 тысяч рублей на услугах геодезиста.

Сохранение разметки

После завершения работ метки нужно защитить. Временные колышки я обматываю яркой лентой, чтобы газонокосилка их не снесла. Для постоянных точек использую бетонные «стаканы» с арматурой внутри. Это гарантирует, что даже после сильных ливней или снегопадов координаты останутся на месте. Если разметка долгосрочная, рекомендую установить полноценные деревянные рейки-заборы по периметру осей.

Варианты реализации

Выбор метода зависит от бюджета и сложности. Можно пойти по пути минимализма, а можно использовать высокие технологии.

1. Ручной метод. Рулетка, уровень, колышки. Подходит для простых построек.
2. Координатный метод. Использование теодолита для точных углов.
3. Полярный способ. Разметка по расстоянию и углу от одной точки.
4. GPS-разбивка. Самый быстрый метод для больших территорий.
5. Профессиональный вынос. Полный комплекс работ с актом приемки.

Меры безопасности: при работе с кувалдой и арматурой обязательно надевайте закрытую обувь и перчатки. Если используете электроинструмент для подготовки участка, следите за целостностью кабелей. При работе с химической краской обеспечьте проветривание (на открытом воздухе это не проблема, но будьте осторожны с вдыханием паров).

Ответы на частые вопросы

Можно ли обойтись без геодезиста? Да, если проект простой и вы готовы потратить время на изучение основ и перепроверку замеров.

Какой инструмент самый точный? Тахеометр в сочетании с GPS-приемником обеспечивает миллиметровую точность.

Что такое базисные линии? Это основные опорные направления, от которых отсчитываются все остальные точки проекта.

Как проверить точность? Измерить диагонали прямоугольников — они должны быть строго равны.

Какие допуски существуют? Для фундаментов обычно допускается отклонение до 20 мм, для ландшафта — до 50 мм.

Как выбрать колышки? Для временных — сосна, для постоянных — металл или дуб, обработанный антисептиком.

Что такое разбивочный чертеж? Это схема, где указаны все размеры, углы и привязки объектов к границам участка.

Как влияет ландшафт? Перепады высот требуют использования нивелира, иначе горизонтальные расстояния будут замерены с ошибкой.

Методы для сложной конфигурации? Лучше всего подходит метод прямоугольных координат или полярная разбивка.

Можно ли использовать смартфон? Для грубой привязки — да, но для строительства точность GPS в телефоне слишком низкая.
