Столбчатый фундамент

Столбчато-свайные основания с ростверком

Столбчатый фундамент на сваях с ростверком – жесткая железобетонная конструкция, состоящая из расположенных в определенном порядке свай, связанных ростверком. Монолитный ростверковый пояс гарантирует прочность, надежность и высокие эксплуатационные качества. При этом ростверк также служит для:

1. предотвращения подвижек горизонтальных столбовых свай;
2. перераспределения и равномерности нагрузки на отдельные столбы, грунт под ними, что особенно полезно для строений в 2-3 этажа, со стеновыми панелями, выполненными из нежестких материалов (бревно, брус, щит).

Для строительства применяются два типа: с высоким или низким ростверком.

Основание столбчатого типа с высоким ростверком

Технология строительства является наиболее верной из-за возвышения ростверка над поверхностью грунта. Как правило, расстояние не бывает менее 15 см, что минимизирует угрозу разрушения при вспучивании грунта, а значит, свайно-столбчатый фундамент прослужит намного дольше. Порядок работ следующий:

1. Монтируются сваи, длина определяется с учетом подъема над грунтом минимум на 15 см и углубления в ростверк на 5-10 см.
2. Макушки свай покрываются гидроизолирующим составом для предотвращения образования конденсата, когда влага поднимается от грунта. Такая мера минимизирует разрушение ростверка.
3. Выполняется основание для опалубки. Делать это можно двумя способами:

• если подъем ростверка минимален, основание можно выполнить из насыпного песка. Увлажнить, утрамбовать, выровнять. После монтажа ростверка песок убрать.
• если ростверк предполагается делать высокий, основание изготавливается из фанеры, досок.

При монтаже боковых стенок опалубки важно учитывать размеры: поперечное сечение ростверка зависит от толщины предполагаемых стеновых панелей и материала, из которого они возводятся. Так для деревянных строений высота не должна быть менее 50-60 см, что обеспечит высокие прочностные показатели на изгиб, а нижние венцы здания не обрызгаются водой с отмостка, и не будут находиться в контакте со снеговым покровом. Строения из камня требуют высоты в 20 см, ширина должна соответствовать толщине стеновых конструкций

Строения из камня требуют высоты в 20 см, ширина должна соответствовать толщине стеновых конструкций.

После того, как опалубка завершена , делается каркас арматурный, располагаемый сверху и снизу ленты, углубление в бетон не может быть менее 5-6 см. Количество арматурных прутов выбирается в зависимости от сечения: чем больше диаметр, тем меньше прутков потребуется.

1. Финальное бетонирование . После заливки ростверка не стоит торопиться убирать песок и опалубку. Возведение стен можно начинать уже на 5-6 день, а убрать лишнее можно и позднее, когда придет время сооружения цоколя, отмостков.

Свайный фундамент с высоким ростверком считается одним из самых практичных, однако не всегда возможно обустройство основы именно такого типа. Поэтому есть свайно-столбчатый фундамент с низким ростверком, использование которого наиболее популярно сегодня.

Основание на сваях с низким типом ростверка

Использование технологии имеет высокий риск, если соединятся столбчатый и ленточный тип основы, причем ленточный мелкозаглубленный (или вообще незаглубленный). Принципиально разная функциональная нагрузка может сыграть плохую шутку. Так, мелкозаглубленная основа имеет вид рамы определенной жесткости, которая под воздействием пучения грунта может слегка подниматься и опускаться. Столбчатая же основа предварительно заглубляется ниже точки промерзания грунтов, чтобы полностью исключить подвижки в холодное время года. На излишне пучнистых грунтах такая технология приведет к заломам ленты в междустолбовых пространствах или полному отрыву ростверкового пояса от свай.

Но все же данная технология отлично подходит для строений, где предполагается сделать полы по грунту, а кроме того не придется выполнять обустройство забирки, необходимой при высоком ростверке. Вместо песочной смеси показано использование пенопласта минимальной плотности толщиной от 10 см. Материал обладает достаточной упругостью, чтобы принять нужное давление грунта, а вот чтобы уменьшить пучение, подойдет отмостка, утепленная ЭППС.

Что касается остальных этапов работы для обустройства, то свайный фундамент с низким ростверком полностью идентичен технологии с высоким ростверком, повторяться нет необходимости.

Особенности

Столбчато-ленточный фундамент сочетает в себе ведущие особенности двух типов оснований – столбчатого и ленточного. Такой комбинированный вариант позволяет возводить достаточно тяжелые объекты на неустойчивых грунтах.

В роли опорных элементов в данной системе выступают сваи, которые вкапываются в грунт ниже уровня промерзания земли и опираются на твердые слои грунта, минуя мягкие. Ленточное бетонное основание принимает на себя нагрузку объекта, равномерно распределяя ее между сваями. Лента связывает столбы, не оказывая при этом давления на грунт.

Подобные типы оснований подходят для неустойчивых грунтов, подверженных пучению. В первую очередь, это глинистые и мелкопесчаные почвы, органические грунты (болотистые, торфяные), предварительно осушенные и дренированные. Кроме того, использование свай позволяет вести строительство на участках с перепадами высоты. Иными словами, использование свайно-ленточного фундамента позволяет сделать пригодным для строительства почти любой участок.

Ленточный фундамент со столбами по своему принципу организации схож с аналогом на сваях, однако для установки опор не нужно привлечение спецтехники и бурение глубоких скважин. Это позволяет вести монтаж своими руками и уменьшать размер сметы.

Преимуществом столбчатых фундаментов является возможность вести строительство на «проблемных» грунтах, а также на участках с перепадами высоты. Однако устройство такой системы требует проведения точных расчетов.

Выполнение ленточного основания на столбах не предполагает большого объема земляных работ и обходится дешевле свайных аналогов. Между столбачато-ленточным основанием и монолитной стяжкой должен сохраняться зазор, чтобы минимизировать воздействие процесса пучения грунта на фундамент.

Создание фундамента на основании столбов не подходит для влагонасыщенных грунтов (участков, расположенных в низинах или близ водоемов, грунтов с подземными водами). Для таких территорий лучше выбирать свайный фундамент с ленточным основанием.

С самого начала следует определиться с особенностями здания – его размерами, этажностью, применяемыми технологиями. От этого зависит материал изготовления столбов, их количество и диаметр.

Обычно столбовые фундаменты в сочетании с лентой применяются на неустойчивых грунтах и предназначаются под небольшие одноэтажные дома с мансардой или двухэтажные объекты, выполненные из облегченных материалов. Подходящими стеновыми материалами являются пеноблоки и деревянные конструкции (срубы), а также «каркасники», для строительства которых применяются канадские и финские технологии.

Глубина заложения столбчатого фундамента

Чтобы высчитать глубину заложения данного фундамента, необходимо просчитать вес конструкции будущего здания, а также учесть геологические характеристики почвы в точке застройки.

Существует три уровня глубины заложения данного несущего основания:

1. Заглубленный фундамент. Для его установки вырываются приямки ниже уровня промерзания грунта.
2. Мелкозаглубленный фундамент. Закладывается на глубину 500-700 мм ниже уровня земли.
3. Незаглубленный фундамент. Устанавливается непосредственно на землю. Снимается лишь плодородная часть грунта, после чего производится подсыпка песчано-гравийной смеси.

Столбчатый фундамент. Виды и особенности

Данный признак не играет роли для определения классификации здания. Как правило, собственник обязательно должен иметь документы, которые подтверждают право пользования или распоряжения собственностью.

Устройство столбчатого фундамента оправдано для дачных домов, загородных каркасных коттеджей, бань, беседок, хозпостроек. При выборе материала для опор специалисты акцентируют на общей массе сооружения. Жилище или хозяйственный блок из тяжелых материалов с легким фундаментом имеет риски деформации – просадке или искривлению стен.

К объектам капитального строительства можно отнести как жилые здания и сооружения, так и помещения нежилого характера.

Если объект строительства возведен самовольно, это означает, что работы осуществлялись без наличия какой-либо документации и на территорий, которую нельзя было использовать в этих целях. Также, при сооружении конструкции самовольно происходит нарушение всех санитарных и градостроительных показателей.

Подсобки, хозблоки и сборно-щитовые домики, я считаю, необходимо отнести к быстровозводимым некапитальным строениям.

Одним из таких критериев по конструктивному решению является следующее: временное строение должно легко возводиться и легко демонтироваться. Также у временных сооружений отсутствует неразрывное сцепление с землей.

По углублению ямы под фундамент, сооружения подразделяется на мелкозаглубленные и заглубленные. Критерии выбора основываются на типологии почвы под застройку:

• мелкозаглубленные варианты обустраивают на песчаниках, скальных породах с глубоким расположением почвенных вод, которые не смещаются под воздействием погодных факторов. Опорные элементы закапывают на расстоянии 65-70 см;
• заглубленные основания располагают в толще грунта на 1,5 – 2 м. Конструкции оправданы в регионах с землями, промерзающими до 50 см и нестабильными подвижными почвами.

Cлово «капитальный» в строительстве ассоциируется с объектом прочным, надёжным, созданным на длительный срок, с большими денежными вложениями.

Необходимо обратить внимание на Государственный классификатор зданий и сооружений ГК 018-2000 от 17.08.2000 г. №507

Об этом и говорили чиновники, относительно ситуации сноса торговых павильонов в Москве, ссылаясь на отсутствие разрешений на строительство зданий и сооружений, которые по факту были объектами капитального строительства, а по документам – временными сооружениями.

Естественно, этот фундамент не является универсальным, иначе все бы строили на столбах, и просто не существовало бы других вариантов. Не будем называть это его недостатком, правильнее будет — специфика.

Однако, при условии, что земельный участок принадлежит Вам, Вы можете строить временные (вспомогательные) сооружения свободно, разрешение на некапитальное строительство по законодательству не требуется. Чего не скажешь о разрешении на фундамент для капитальных объектов.

В соответствии с пунктом 10 статьи 1 Градостроительного кодекса Российской Федерации (далее — Градостроительный кодекс) здания, строения, сооружения, объекты, строительство которых не завершено (объекты незавершенного строительства), за исключением временных построек, киосков, навесов и других подобных построек, относятся к объектам капитального строительства.

При отнесении строительных объектов к недвижимому имуществу следует установить наличие прочной связи объекта с землей.

Если они размещены на территории земельного объекта, относящегося к частной собственности, то снесение этого строения невозможно.

Объект незавершенного строительства (Градостроительный Кодекс не дает точной формулировки) – это недвижимый строительный объект, возведение которого продолжается, приостановлено, законсервировано или прекращено окончательно (но не списано в установленном порядке), в силу различных причин.
Недвижимое имущество представляет большую материальную ценность как для граждан, так и для юридических лиц, является одной из экономических основ предпринимательской деятельности, а сам институт недвижимого имущества имеет огромное значение для гражданского оборота. Статус имущества как объекта недвижимости порождает свои особенности в налоговых правоотношениях.

Выбор материала опорных столбов

Надежность фундаментной конструкции в значительной степени зависит от правильного выбора материала опорных стоек. На этом этапе строительства не стоит стараться экономить. Если в данный момент закупка недорогих материалов позволит сэкономить определенные денежные средства, то в будущем на проведение ремонта и исправление брака придется потратить весьма значительные суммы.

Для строительства столбчато ленточного фундамента с монолитной плитой перекрытия можно использовать:

• древесину;
• бутовый камень;
• полнотелый красный кирпич;
• газобетон, пеноблоки, шлакобетонные или бетонные блоки;
• асбестоцементные, бетонные, пластиковые или металлические трубы;
• бетонные столбы;
• набивные и буронабивные столбы заводского изготовления.

Каждый материал имеет свои особенности, о которых рассказывается ниже.

Древесина

Основная причина низкой популярности деревянных фундаментов заключается в их недолговечности. Даже дополнительная обработка для защиты от влаги, гниения и насекомых увеличивает срок службы ненадолго. Однако деревянные балки могут быть использованы для устройства приподнятых над землей ростверков при строительстве легких хозяйственных и бытовых построек.

Бутовый камень

Издавна известный строителям материал, который широко использовался для возведения фундаментных конструкций. Отличается большой прочностью и долговечностью. Однако для его кладки требуются высокие квалификационные навыки каменщика для подгонки отдельных камней друг к другу. Поэтому надежные столбы из бутового камня сможет выложить только профессиональный строитель.

Типы столбчатых фундаментов: а. кирпичный столб на бутовом основании; б. сплошной кирпичный столб; в. кирпичный столб на бетонном основании; г. деревянный обожженный стул (дубовый или сосновый); д. стойка металлическая; е. бутовый столб.

Кирпич и блоки

Для подземной части фундаментной конструкции можно использовать только клинкерный или полнотелый глиняный кирпич высоких марок. В столбчато-ленточных фундаментах из кирпича и блоков выкладывают надземную часть ростверка, расположенную по бетонному монолиту.

Трубы

Применение асбестоцементных, бетонных, пластиковых или металлических труб целесообразно в качестве несъемной опалубки, внутри которой устанавливается арматурный каркас и заливается бетон. В результате можно быстро получить усиленные железобетонные столбы высокого качества. Металлические материалы необходимо обеспечить гидроизоляционным покрытием для защиты от коррозии.

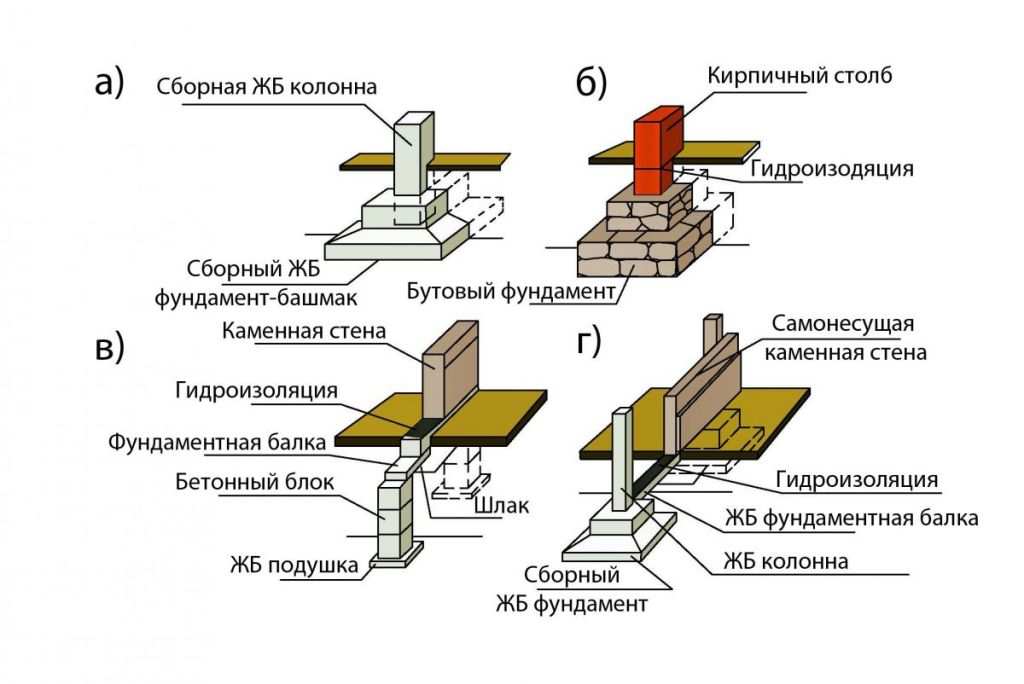

Виды столбчатого фундамента.

Бетонные столбы

Вертикальные столбовые опоры из железобетона делаются по месту после бурения скважин или их выкапывания. Конструкции заливаются внутрь съемной или несъемной опалубки после установки арматурного каркаса. Кроме этого, могут быть куплены отдельные столбы или сваи заводского изготовления. Их устанавливают в точках с наибольшей весовой нагрузкой и после этого обвязывают ростверком.

Набивные и буронабивные столбы

Их приобретают готовыми на рынке строительных материалов. Монтаж производится с использованием специальной забивной техники непосредственно на местах установки. Конструктивно — это полые железобетонные опоры, внутрь которых устанавливается металлический каркас и заливается бетон. Допускается совместное использование столбов обеих конструкций.

Обустройство ростверка

Ростверк соединяет отдельно возведенные опоры в единое целое. На него будут опираться стены будущего строения.

Можно выполнить несколько вариантов ростверка. Различаются исполнением, основными строительными материалами. Выбор зависит от возможностей, массы капительного строения.

Деревянный брус

Часто для столбчатого типа фундамента выполняется деревянный ростверк. Основание из кирпича рекомендовано для возведения легковесных строений. Закрепление деревянного ростверка к конструкции столбчатых опор выполняется путем предварительной закладки шпилек, заливки бетонного состава в центральную пустоту конструкции.

Деревянный ростверк

Контролируется высота расположения ростверка от поверхности земляного полотна. Значение должно быть не менее 0,1-0,15 м. Обеспечит защиту основы дома от возможного вспучивания грунта в морозную погоду.

Рассчитывать уровень нагрузки на ростверк должны специалисты. Смогут точно определить максимальную мощность конструкции. Помогут избежать лишней траты средств. Станут гарантией прочностных характеристик строения.

Монолитный бетонный ростверк

Ростверк собирают из готовых прочных железобетонных элементов. Просветы между отдельными элементами заливаются бетонным раствором.

Некоторым хозяевам цена конструкции кажется завышенной. Упростить, удешевить задачу можно путем заливки ростверка на месте. Потребуется опалубка съемного типа, бетонный раствор, металлическая арматура. Опалубка монтируется на поверхность кирпичей. Выполняется кладка металлических прутков, заливка бетона.

Монолитная лента

На месяц делается технический перерыв. За этого время поверхность высыхает. Набирает нужную прочность. Если временем пренебречь, технические характеристики бетонного основания ухудшатся.

Закладка столбчатого фундамента — процесс доступный даже новичкам. Не требуются тяжеловесные технические средства. Лучше использовать качественный строительный материал. Изучить технологию кладки кирпича. Выполнять работы ответственно, дотошно.

https://youtube.com/watch?v=-yCH45taY7A

Средняя оценка

оценок более 0

Поделиться ссылкой

Монтаж фундамента

Технология монтажа в зависимости от типа фундамента будет разной. Но общая схема того, как правильно сделать столбчатый фундамент, выглядит так:

1. Подготовительные работы, построение чертежа.
2. Проведение земляных работ: разметки, рытья ям и траншей.
3. Заполнение полостей или укладка блоков.
4. Удаление опалубки и подсыпка песка. Утепление основания, гидроизоляция и монтаж забирки.

Это наиболее общая схема, которая меняется в зависимости от вида и глубины залегания фундамента. Однако первые этапы работы одинаковы для всех.

Подготовительные работы

Перед тем, как начинать строительство фундамента, необходимо составить чертежи.

Пример чертежа фундаментаИсточник 2mdom.ru

На чертежах указывается схема расположения столбов. Обычно они устанавливаются в местах больших нагрузок: по углам здания, в местах пересечения несущих стен, под несущими простенками.

Кроме чертежа, полезно иметь и схему самого фундамента.

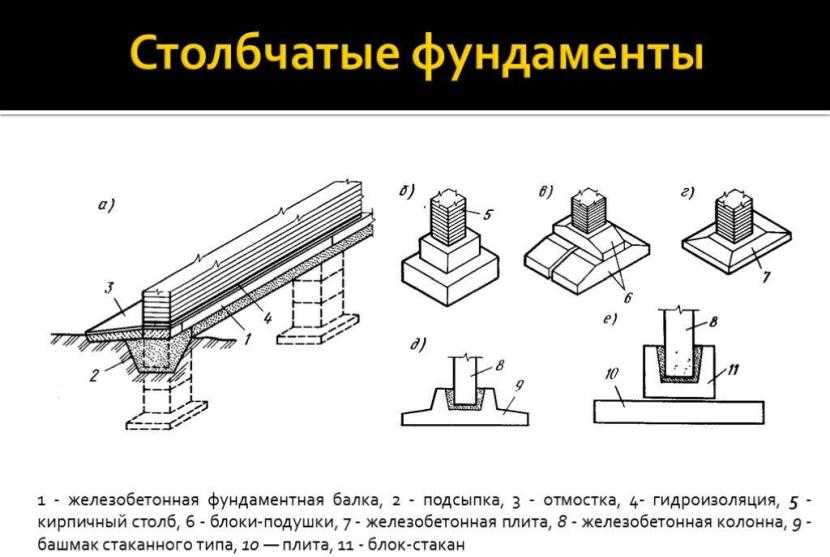

Пример схемы фундаментаИсточник prezentacii.org

Когда на руках имеются все необходимые материалы и чертежи, можно приступать к подготовке территории для будущего здания. Первым делом участок очищают от мусора. Затем от периметра будущей постройки отсчитывают два метра и помечают эту территорию шнуром или песком. Это граница, с которой нужно снять верхний слой почвы, чтобы не прорастали растения. Снимать нужно примерно 30 см. почвы. В вырытый котлован насыпают слой песка или гравия.

Затем переходят к этапу разметки. Чертёж переносят на участок земли. Углы здания отмечают столбиками с прибитыми к ним планками из дерева.

Правильность углов обязательно проверяется измерением диагоналей. На планках закрепляют верёвку, которой очерчивают границы здания и местоположение опор.

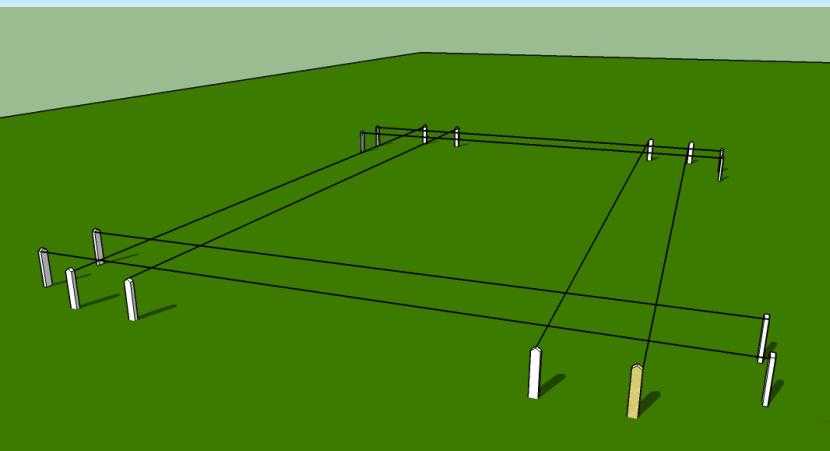

Разметка фундаментаИсточник sazhaemvsadu.ru

Подготовка ям

В местах, отмеченных под столбы, копаются ямы. Можно сделать это самостоятельно, с помощью экскаватора или механического бура. Ширина и глубина выкапываются с запасом для опалубки и подсыпки.

Ямы под фундаментИсточник banyagid.com

Если ямы глубже, чем 1 м., то они могут начать осыпаться. Чтобы этого не произошло, то её следует копать с откосами и установить распорки из досок. После этого можно укладывать подушку.

Установка фундаментных столбов

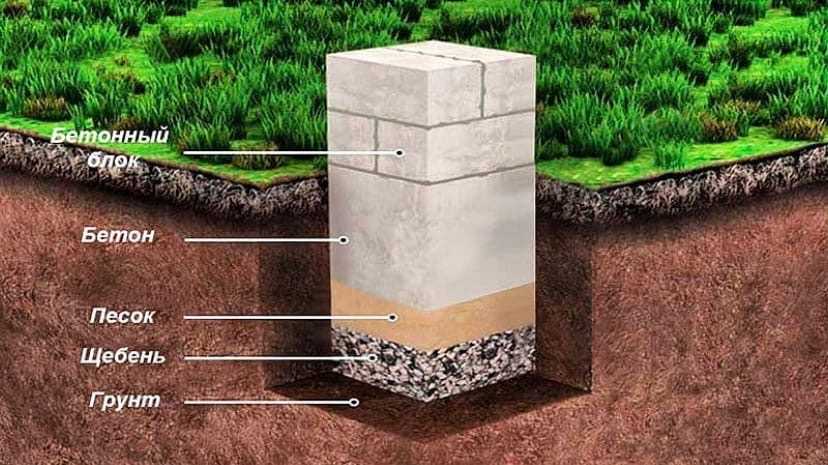

После того, как ямы вырыты, можно начинать устанавливать столбы. Сначала укладывают дренажную подушку. Она состоит из слоя песка (10-20 см) и щебня (5 см).

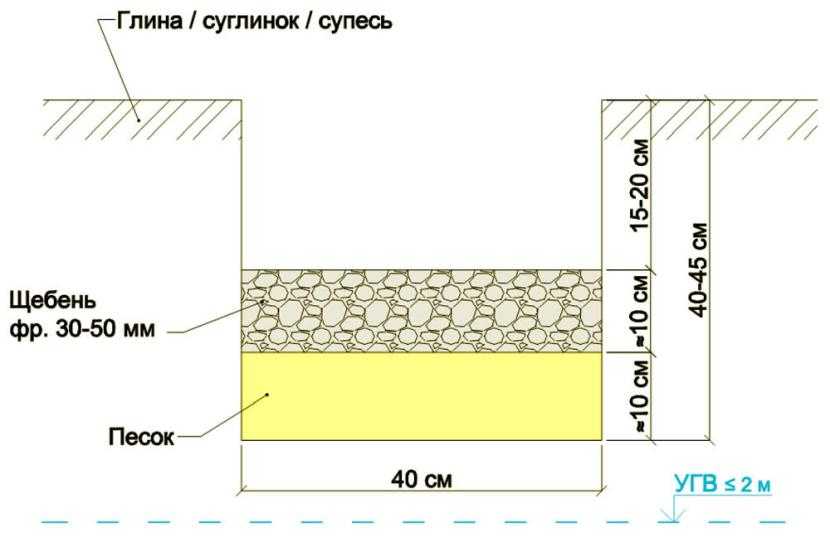

Подушка под фундаментИсточник 1landscapedesign.ru

Во избежание проседания подушку необходимо хорошо утрамбовать.

Дальнейшая технология укладки зависит от типа фундамента.

Технологические принципы возведения

Весь процесс строительства фундамента нужно выполнять поэтапно, в следующем порядке:

1. монтаж или установка опорных столбов;
2. устройство железобетонной монолитной стяжки, металлического или деревянного ростверка;
3. кирпичная или блочная кладка.

Подобное разделение основано на возможности непрерывного производства работ на каждом из этих этапов.

Установка опорных столбов

Расчет сечения, количества, мест расстановки и глубины залегания столбовых опор. При выборе типа конструкции рекомендуется принимать малозаглубленную монолитную ленту ростверка, расположенную по столбам на глубину около 500 мм.

Это позволяет более равномерно распределить весовую нагрузку от здания на фундамент. Поднятую над землей конструкцию ростверка следует делать при наличии сложного рельефа местности, в местах сильного пучения грунта и районах вечной мерзлоты.

Монтаж опорной конструкции.

Заглублять подошву нужно на 300-400 мм ниже возможной точки промерзания грунта, взятой из СНиП «Климатология». По результатам инженерных расчетов в зависимости от выбранного материала и особенностей местности, определяются технические характеристики столбов такие, как диаметры, места расположения и способ установки.

Армирующие каркасы должны содержать не менее 4-х вертикальных струн.

Сам технологический процесс монтажа опор также можно разделить на несколько последовательных работ, в число которых входят:

1. удаление имеющейся растительности и выравнивание рабочей площадки;
2. разметка мест расположения столбов и конфигурации ростверка;
3. бурение или выкапывание скважин;
4. устройство песчаной подушки и заливка бетона только на высоту нижней опорной плиты;
5. обеспечение гидроизоляционной защиты элементов;
6. установка несъемной опалубки или буронабивных колонн;
7. сборка и установка арматурных каркасов;
8. заливка бетона в опалубку или колонны.

При заливке следует учитывать обязательное расширение подошвы до размера, вдвое превышающем диаметр самой колонны, но не менее 400 мм. Поэтому заливку бетона следует выполнять в два этапа. Первоначально следует залить подошву, выждать 2-3 дня, и только после этого приступать к установке опалубки для устройства опор.

Монтаж ростверка

При мелкозаглубленной конструкции ростверка с самого начала этот этап работ следует начинать с раскапывания траншеи. Глубина залегания бетонной ленты должна быть более 400 мм.

После этого устанавливается опалубка проектной конфигурации. Для этого можно использовать доски или штатные щиты заводского изготовления. Внутри собранной опалубки необходимо уложить слой полиэтиленовой пленки или рубероида. Это обеспечит герметичность конструкции и исключит утечку воды из цементной смеси.

Изготавливаются металлические каркасы по расчетной проектной схеме для монтажа горизонтального армирующего пояса. Все арматурные конструкции укладываются внутрь опалубки и при монтаже соединяются в связку с вертикальными струнами столбов, которые должны выступать на высоту не менее 300 мм.

Правильное и ошибочное устройство.

Далее можно приступать к заливке бетона. Смесь должна укладываться послойно, при этом работы планируются таким образом, чтобы укладка бетонной смеси была выполнена за день. Надземную часть фундамента можно сделать из кирпича или блоков. Это позволит обеспечить наличие горизонтального гидроизоляционного слоя между подземной частью и опорной лентой слоя возведения стен дома.

На завершающем этапе все наружные поверхности ростверка покрывают тремя слоями обмазочной битумной изоляции или используют рулонные материалы. Защита каменных конструкций от воздействия влаги на каждом этапе работ обеспечит возможность длительной эксплуатации и предотвратит образование разрушений.

Последовательность монтажа.

Достоинства и недостатки столбчатых оснований

Столбчатый фундамент своими руками обладает следующими плюсами:

• экономичностью (доля в общей себестоимости строения составляет в среднем 18%, у других типов – 25%);
• материалоемкость и трудоемкость до двух раз ниже, нежели у ленточного;
• возводятся вдвойне быстрее;
• надежностью («ладят» с морозным пучением в отличии почти от всех других типов);
• простотой технологии возведения;
• не обязательно нивелирование участка;
• малым объемом гидроизоляционных мероприятий;
• если спроектированы правильно, им не страшны высокое расположение грунтовых вод и пучение грунта.

Они обладают следующими недостатками:

• затруднительно строительство дома с подвалом;
• конструкция неглубокого заложения боится горизонтального сдвига, а потому важен очень надежный ростверк;
• вариант неглубокого заложения применяется только на грунте без пучения и подвижек;
• применимы только под нетяжелые строения.

Разрушение столбчатого фундамента из-за боковых нагрузок.
