Вентиляция в гараже

Погреб и смотровая яма

Выше был рассмотрен вариант вентилирования обычного гаража. Если же внутри имеется подвал и/или смотровая яма, об этих объектах следует позаботиться отдельно. В случае с подвалом в обязательном порядке придется устроить отдельный вентиляционный канал. Это необходимо, поскольку внизу влаги скапливается гораздо больше, чем в верхней части помещения.


Схема вентилирования подвала, расположенного в гараже: приточную трубу следует опустить как можно ниже, а вытяжную трубу выводят высоко вверх

Если вентилирование отсутствует, эта влага будет проникать в гараж и нанесет вред хранящемуся в нем транспортному средству. Вентиляция, которая устроена в гараже, даже при использовании принудительных методов притока и удаления воздуха, обычно не может обеспечить достаточно интенсивный обмен воздушных масс.

Для эффективного вентилирования подвала следует сделать два отверстия: приточное и вытяжное. Рекомендуется обеспечить поступление воздуха в южной части погреба, а вывод воздушных потоков – с севера.

Приточную трубу обычно вводят в погреб через пол гаража и опускают как можно ниже. Вытяжку устраивают в противоположном углу, эту трубу через пол гаража выводят вверх и наружу. Как и при устройстве вентиляции в гараже, сечение отверстий для притока должно быть в два-три раза больше, чем размеры вытяжки.


Здесь представлен вариант организации естественного вентилирования гаража, в котором имеется подвал и смотровая яма, для которой сделаны отдельные вентиляционные каналы

Чем больше перепад высоты между краем подачи и вытяжки, тем более эффективным будет вентилирование погреба. Оптимальной считается разница в три метра или больше. Чтобы увеличить перепад, вертикальную часть вытяжной трубы, которая выведена на улицу, нужно просто сделать повыше. Здесь также можно установить дефлектор или защитный колпак.

Иногда установка приточной трубы по каким-то причинам не возможна. В таком случае рекомендуется оставлять люк немного приоткрытым, чтобы свежий воздух, поступающий в гараж, перемещался в подвал. Отсутствие притока свежего воздуха сделает бесполезными все усилия по организации эффективной вытяжки из погреба в гараже.

Если гараж отапливается, зимой на вытяжной трубе может появляться конденсированная влага. Чтобы предотвратить обледенение трубы устанавливают специальный стакан для конденсата.

Для неотапливаемого гаража эта мера не требуется. Продукты и предметы, которые хранятся в погребе, в зимнее время следует размещать не ближе, чем полуметре от приточного отверстия, иначе они могут промерзнуть.


Схема естественного вентилирования гаража со смотровой ямой: стрелками “а” обозначено движение потоков воздуха, “б” – расположение вентиляционных щелей для смотровой ямы

Смотровая яма – небольшой по объему объект, поэтому отдельное вентилирование для нее обычно не предусматривают. И все же стоит позаботиться о хорошем притоке воздуха. Для этого на той стороне смотровой ямы, которая обращена к приточному отверстию вентиляции гаража, нужно сделать щели примерно в 10-15 см. Можно приоткрыть подобным образом и две стороны ямы.

Со стороны вытяжки также нужно сделать такую щель, но она должна быть в два раза уже. Ради безопасности можно в некоторых местах прикрыть эти щели досками. Устанавливая автомобиль, нужно проследить, чтобы он не перекрывал вытяжную щель, поскольку это опасно для транспортного средства.

Правила и варианты устройства вентиляции в гараже для самостоятельных мастеров изложены в следующей статье.

Устройство естественной вентиляции в гараже

Естественная вентиляция железного гаража своими руками – это просто и недорого

Важно придерживаться основных принципов естественного воздухообмена в металлическом гараже:

надо располагать вытяжные отверстия так, чтобы поток воздуха попадал во все уголки помещения

Особое внимание смотровой яме;
объем свежего воздуха, который поступает в помещение, должен соответствовать объему, который из гаража выводится.. Средние показатели воздухообмена естественной вентиляции:

Средние показатели воздухообмена естественной вентиляции:

  • для хранения автомобиля – площадь гаража 20 м2 – воздухообмен 180 м3/ч, 60 м2 – 350 м2/час;
  • частые ремонтные работы в гараже и хранение автомобиля – 20 м2 – 200 м3/час, 60 м2 – 600 м3/час.

На практике сделать вентиляцию и расчет системы просто – 15 мм диаметра трубы соответствуют 1 метру квадратному площади гаража. Следовательно, для бокса, площадь 10 квадратов надо диаметр трубы – 150 мм, для 20 м2 – диаметр трубы – 300 мм.

Площадь всех вентиляционных отверстий для хорошего воздухообмена должна составлять 0,3 процента площади гаража – этого достаточно для стандартного металлического бокса.

Естественная вентиляция в гараже, как сделать правильно:

  • вытяжки располагаем по диагонали, на противоположных стенах гаража;
  • нижнее отверстие должно быть выше поверхности пола на 25 см;
  • верхнюю вытяжку можно установить в крыше или ниже балки перекрытия на 20 см;
  • старайтесь располагать верхнюю и нижнюю вытяжку так, чтобы поток воздуха проходил под автомобилем;
  • если на крыше установить вытяжную трубу, то тяга будет сильнее. Для стандартного небольшого гаража высота трубы – полметра, для большого металлического ангара – не менее 1,5 метра. Обязательно закрыть воздуховод грибком от дождя и сеткой от грызунов и насекомых.

для естественной вентиляции можно использовать недорогие жестяные трубы или пластиковые. Асбестоцемент надежней, но и стоит дороже. Прекрасное решение – гофрированная труба, такая труба легко обрезается по размерам и установить ее самостоятельно нетрудно;
вытяжные трубы должны быть утеплены, чтобы зимой в них не скапливался водяной конденсат. Утеплить можно рулонной минеральной ватой с фольгированным покрытием или установить на трубы задвижки шиберы

Зимой можно регулировать поток воздуха, открывая нижний приточный шибер, а потом и верхний;
важно над верхней и над нижней трубой снаружи установить небольшой козырек, чтобы вода не затекала внутрь гаража.

Обязательно вытяжные трубы надо закрыть решетками снаружи, чтобы в них не попадала грязь, мусор и не пролезали грызуны.

Вентиляция смотровой ямы

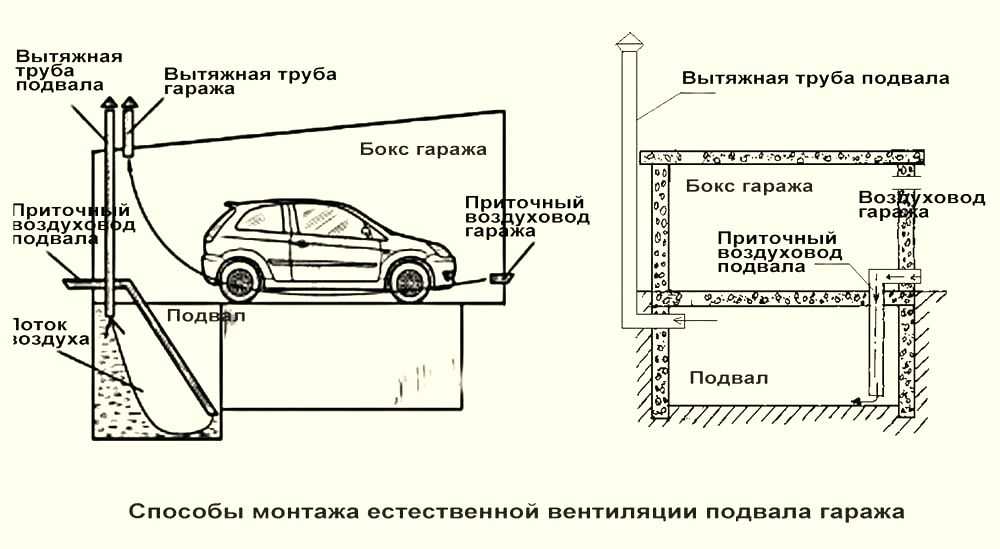

Схема установки труб в подвале

Для смотровой ямы и для погреба в гараже система вентиляции должна монтироваться с соблюдением следующих правил:

  • приточный воздуховод опускаем до полметра от уровня пола ямы, самая нижняя точка;
  • вторую, выводящую трубу, устанавливаем над кровлей гаража (высота трубы один метр над крышей).

По аналогичной схеме устанавливается и естественная вентиляция погреба, как показано на рисунке.

Вариант простейшей естественной вытяжки в металлическом гараже

Если нет желания устанавливать трубы, то простейшую систему вентиляции можно сделать за два часа:

  • определяем нужный диаметр двух приточных и одного вытяжного отверстий и их расположение;
  • дрелью сверлим в железной стене отверстия, диаметр сверла 10 мм;
  • красим просверленные отверстия водоотталкивающей краской из баллона. Сохнет сутки;

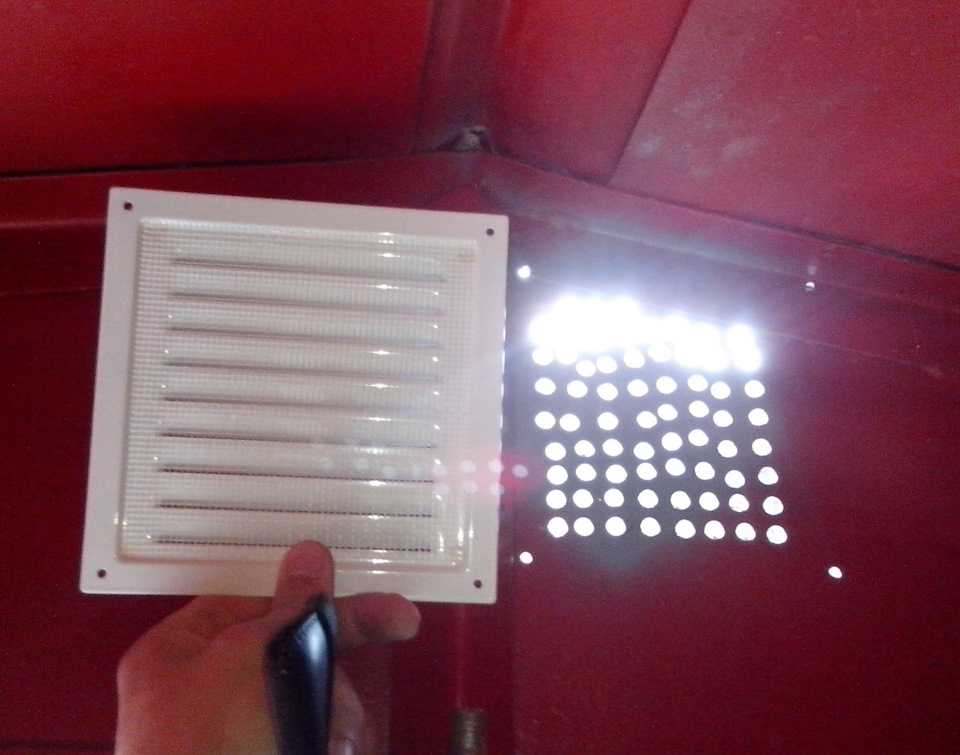

  • теперь закрываем вентиляцию снаружи обычными вентиляционными решетками по размеру;
  • решетки крепим на обычные болты с гайками.

На такую вентиляционную систему легко установить автоматическую электрическую вытяжку с таймером. Режим включения – по необходимости.

Как быстро проветрить гараж при ремонтных работах

Любой гаражник знает, что серьезные ремонтные работы по покраске и ремонту проводятся редко, поэтому монтаж дорогой вентиляции нецелесообразен. Как быстро проветрить гараж? Есть несколько простых и быстрых способов:

можно сделать в воротах или в стене отверстие по размеру выхлопной трубы. При ремонте на выхлопную трубку надеваем шланг и выводим его на улицу

Важно соблюдать герметичность соединения шланга и выхлопной трубы;
при покраске достаточно установить в гараже мощный вентилятор, высота установки 60 – 80 см.

Если в гараже часто проводятся ремонтные и лакокрасочные работы, то нужна принудительная вентиляция.

https://youtube.com/watch?v=8JboxAB_muo

В смотровой яме

Идеально проводить работы непосредственно в момент ее монтажа. В противном случае придется разбивать всю конструкцию и обустраивать заново.

Вентиляция в смотровой яме выполняется за счет создания дополнительного канала сразу после выравнивания дна и стен. Для этого понадобится пластиковая труба. Идеально, если с диаметром сечения не меньше 10 см. Она вставляется в горизонтальную траншею таким образом, чтобы нижний конец почти упирался в дно, и выводится через стену.

В итоге, даже при накинутом сверху помосте обеспечивается отличная циркуляция воздуха. И это — при минимальном вложении сил и средств в проект.

Посмотрите на то, как это делают другие владельцы гаражей.

Монтаж принудительной вентиляции в гараже

При обустройстве принудительной вентиляции надо не только соблюсти правила аэродинамики и правильно проделать приточные и отточные отверстия, но корректно установить оборудование. Как правило, в гараже не прячут систему труб, поэтому разместить её надо так, чтобы она не мешала посетителям. На рынке представлено большое количество вариантов принудительной вентиляции для гаража различного ценового диапазона. Некоторые уже оснащены электрическим подогревом воздуха. Если вы хотите сократить расходы и выбрать бюджетный вариант, можно оснастить систему водяным калорифером или рекуператором— прибором, подогревающим входящий поток воздуха и передающим часть тепла выходящему.

Монтаж принудительной вентиляции состоит из 3 этапов:

  • Прорубка приточных и отточных каналов;
  • Установка труб и заделка стыков герметиком;
  • Монтаж осевых вентиляторов на трубу притока и вытяжки.

Наибольшей популярностью пользуются два типа приточно-вытяжных вентиляций. Модульная система состоит из отдельных блоков и координируется датчиками. Моноблоки имеют конструкцию рекуператора (труба в трубе), в котором приточный канал расположен между стенками. Использование моноблочного варианта снижает количество узлов инженерных систем.

Смотровая яма или погреб также нуждаются в вентиляции. В большинстве случаев вентиляция подвала в гараже представляет собой систему естественного воздухообмена, в которой используются трубы 10-20 м. в диаметре.

Трубы следует устанавливать на максимально далеком расстоянии друг от друга. Если есть возможность, край трубы вытяжки желательно оснастить дефлектором или вентиляционной турбиной. Это поспособствует появлению разреженных воздушных масс и значительно увеличит эффективность системы. Вытяжную трубу надо обязательно утеплить и установить на расстоянии не меньше 30 см от самой высотной части кровли гаража.

Вместо вентилятора разрешается использовать диффузор-флюгер или дефлектор. Некоторые устанавливают лампочку накаливания, которая нагревает окружающую среду и увеличивает эффективность вентиляции в погребе или смотровой яме гаража.

Различные схемы вентиляции, как сделать своими руками

В зависимости от бюджета автовладельца для вентиляции в гараже своими руками схема может иметь несколько вариантов:

естественная – приточное отверстие на уровне 15 см от пола, вытяжка на аналогичном расстоянии от потолка, в нее заводится патрубок, присоединенный к трубе, возвышающейся над плоской крышей или коньком скатной кровли на 50 см;

Схема естественной вентиляции

принудительная – оба воздуховода оснащаются вентиляторами одинаковой мощности;

Осевой вентилятор, встраиваемый в воздуховод

вытяжная – вентилятор смонтирован только внутри вытяжки.

Вентилятор на вытяжке

Продухи приточной вентиляции находятся у земли, поэтому оснащаются сетками от животных, грызунов либо декорируются решетками. На вертикальную вытяжную трубу монтируются козырьки или флюгеры, защищающие от проникновения осадков.

Продух, защищенный металлической сеткой

Воздухообмен внутри погреба

При наличии погреба схема вентиляции в металлическом гараже своими руками усложняется:

  • в подземном помещении может быть изготовлена независимая вентсистема;
  • приточное отверстие может находиться в перекрытии погреба, вытяжка выходить через кровлю либо снаружи по стене гаража.

Статья по теме:

Организация воздухообмена гаражного погреба

Трубы приточные внутри гаражных стен актуальны при значительной толщине кладки. Если стена изготовлена в кирпич, оставляют квадратные окна, декорируемые снаружи решетками.

Вентканал в стене гаража

Основная сложность организации естественного воздухообмена обусловлена отсутствием отопления в гараже, расположением приточных вентиляционных продухов практически у земли. Чаще всего забиваются инеем вентканалы погреба, поскольку внутри него повышена влажность от хранящихся овощей. Поэтому требуется регулярная прочистка или установка задвижек.

Организации естественной вентиляции в гараже с подвалом и смотровой ямой

Нормальным перепадом давления считается уровень 3 м по вертикали между притоком и вытяжкой. В стандартном гараже это недостижимо по умолчанию, поэтому применяются комбинированные, механические системы воздухообмена.

Яма смотровая

Смотровая яма так же становится слабым звеном вентсистем. Несмотря на то, что она находится внутри помещения, естественная вентиляция не может обеспечить обмен воздушных масс внутри нее.

Вентиляция смотровой ямы

Единственным вариантом в этом случае является монтаж воздуховодов у пола ямы, в ее верхней части. При использовании вентиляторов внутри воздуховодов эта проблема полностью отсутствует.

Устройство естественного воздухообмена: инструкция

Конструкция естественной вытяжки состоит из ряда элементов:

  1. Входная труба, через которую свежий воздух поступает в погреб. Диаметр — от 100 до 250 мм.
  2. Выходная труба, через которую отработанный воздух покидает помещение. Диаметр — аналогичный входной конструкции.
  3. Резервуар для сбора конденсата
  4. Мелкоячеистая сетка
  5. Конусный козырёк.

Для воздуховода используются трубы из любого подходящего материала — жести, асбестоцемента, поливинилхлорида и других.

Перед монтажом системы вентиляции необходимо провести теплоизоляционные и гидроизоляционные работы. Их желательно проводить ещё на этапе строительства погреба. Если по какой-то причине это не было сделано, работы следует закончить до монтажа вытяжной системы.

Стены погреба тщательно пропитываются проникающей изоляцией. Это исключает проникновение грунтовых вод в помещение. Для теплоизоляции необходимо провести отделку стен и пола. Лучше всего для этого подойдёт эковата, достаточно дорогой и качественный материал, отпугивающий грызунов. В целях экономии можно использовать и другие теплоизоляционные материалы, к примеру, плиты полиизоцианата. Самый дешёвый вариант утепления — разместить под полом тщательно утрамбованный песок и отделать стены геотекстилем или керамзитом.

Работы по обустройству естественной вытяжной системы ведутся в несколько этапов:

  1. Фиксация вытяжного воздуховода. Нижний конец располагается в полутора-двух метрах от пола, в зависимости от высоты подвального помещения. Внешняя часть выводится наружу. Верхний конец трубы должен быть выше высшей точки кровли гаража примерно на полметра. Возможны два варианта установки вытяжной трубы:
    • Сквозной. При данном способе трубу проводят насквозь через пол гаражного помещения и выводят через потолок и кровлю.
    • Сквозь стену. Нижняя часть вентиляционной трубы располагается горизонтально, выходит через боковую стену погреба за пределы гаража и поднимается вверх рядом с основным строением.
  2. Монтаж приточного воздуховода. Нижняя часть трубы заходит в погреб в углу, противоположном от того, где установлена вытяжка, и фиксируется на уровне полуметра от пола. Другой конец трубы выводится наружу на уровень 20–30 см над уровнем земли, для забора воздуха.
  3. Проверка воздушной тяги, вставка в трубы мелкоячеистой металлической сетки для защиты от птиц и грызунов. Выходные отверстия можно дополнительно прикрыть небольшими колпачками для защиты от снега и дождя.

Выходные отверстия защищаются конусным козырьком

В процессе работы вытяжной системы образуется конденсат. Для его сбора и удаления под выходной трубой устанавливается специальная ёмкость.

Наглядно установка естественной системы вентилирования описывается в следующем видеоролике.

Специфичность монтажа элементов естественной вентиляции

Для организации правильной циркуляции воздушного потока необходимо при монтаже вентсистемы соблюдать следующие рекомендации:

  1. Приточная вентиляция в гараже осуществляется через отверстие расположенное от уровня пола на высоте 30-50 см. Оптимальный вариант, если будет установлена решетка непосредственно в нижней части самих воротах. Если же тип ворот секционный, то, как правило, секция уже будет оборудована приточной решеткой выполненной по форме жалюзи.
  2. Иногда отверстия располагают между воротами, причем строительные нормы требуют для рассматриваемых в этой статье гаражей, чтобы приемные устройства располагались не далее одного метра от ворот. Если для притока используются трубы, то их необходимо с наружной стороны защищать сеткой от попаданий осадков, загрязнений, мелких животных;
  3. Вытяжное отверстие необходимо располагать в верхней точке гаража в диагонально противоположном углу от притока, на 10 см ниже отметки верхнего перекрытия или потолка. Для создания лучшей тяги часто на крыше или в вытяжном воздуховоде устанавливается дефлектор, который создает стойкое разряжение, благодаря чему непрерывно происходит удаление воздушного потока.

    Это устройство устанавливают на 0,5 м выше конька крыши при простейшей естественной вентиляции одного гаража-стоянки. В других ситуациях, например, при наличии подвала или когда гараж подземный, требования к вытяжке уже строже.

  4. Строительные нормы и правила весьма категоричны в том, что оборудование, установленное в гараже для покраски, должно быть обеспечено механической вентиляцией, которую запрещено объединять с какой-либо общеобменной системой других помещений. То есть, выделенное помещение для покраски должно быть обеспечено отдельной принудительной вытяжкой.

Общая информация

Любое подземное помещение настоятельно рекомендуется оборудовать вентиляционной системой. Вентиляция в смотровой яме/подвале гаража необходима по многим причинам.

Самой очевидной является влажность и её негативные последствия. От появления конденсата страдают не только вещи, хранимые в подземном помещении, но и сам автомобиль тоже. Влажность поднимается в надземное пространство и начинает разъедать металлические части машины. Может пострадать и сама конструкция гаража.

Повышенная влажность провоцирует появление грибка и плесени. Они не самым лучшим образом влияют на стены, потолок и прочие конструкционные элементы.

Помимо этого, в подвале могут скапливаться газы и вредные вещества в газообразной форме. Если автовладелец регулярно проводит время в подземном помещении, то он рискует своим здоровьем.

Дышать таким составом будет вредно, человек может получить проблемы с кровообращением, головной болью, организм подвергается интоксикации. Иными словами, в смотровой яме, подвале или погребе должна быть установлена вентиляция.

Поскольку вентиляционная система в подземном помещении является лишь частью общей, гаражной схемы, то для определения норм притока воздуха следует взять стандартную СНИП-норму.

Согласно СНИП для одноместного гаража требуемый приток воздуха составляет 180 кубометров в час. То есть будет достаточно включить вентиляцию подземного помещения в вентиляцию гаража, в которой реализован данный объем притока-оттока.

Планировать вентиляцию лучше всего до окончания всех строительных и отделочных работ. Так вы сэкономите время и снизите трудозатраты. При желании и необходимости заняться монтажом вентиляционной системы можно и в уже готовом гаража. Но вы потратите гораздо больше времени и ресурсов.

В разделе про обустройство гаража вы можете прочитать еще множество интересных статей: про лестницу, самодельный подъёмник для автомобиля, освещение, недорогое утепление, вытяжку и отопление своими руками, обогреватели, печь для гаража на отработанном масле.

Естественная

Всего выделяют два типа вентиляции – естественную и механическую. Разница заключается в физических принципах, которые создают поток воздуха. От этого также зависят характеристики и возможности систем.

Разберем сначала первый вариант, естественную вентиляционную систему. В её основе лежит разность температур.

В гараже и во внешней среде температуры воздуха имеют разные значения. Из курса физики известно, что в таком случае будет возникать движение воздуха. Задача естественной системы – сделать это движение направленным, подчинить его своим потребностям. Для этого в гараже делают два отверстия – приток и отток.

Первое отверстие создает приток воздуха, то есть воздушный поток будет заходить в гаражное помещение через него. Второе будет служить выходом для отработанного воздуха. Размеры отверстий следует определять из перепадов температур, объемов гаражного помещения, а также количества автомобилей.

Механическая

Механическая или же принудительная вентиляционная система во многом избавлена от недостатков естественной вентиляции. Этого удалось добиться благодаря тому, что механическая вентиляция работает на других физических принципах.

Она не зависит от перепадов температур. Её монтажом лучше озаботиться также на этапе планирования гаража, в готовом гараже монтировать механическую вентиляцию будет намного сложнее.

Чтобы устранить зависимость от погодных условий, в механической вентиляции используют разнообразные устройства и приспособления, например, вентиляторы, дефлекторы и фильтры.

В самом стандартном случае в трубы вставляют вентиляторы, подключают их, и они обеспечивают принудительную циркуляцию воздуха. Стоимость таких устройств невелика, так как вентилятор – простое устройство, не требующее дорогостоящих компонентов.

Виды вентиляционных систем

В основе работы любой вытяжной системы лежит принцип циркуляции воздуха. Отработанные пары, содержащие множество вредных примесей, выходят из помещения, уступая место свежему воздуху. Это значит, что для организации стандартной вентиляции необходимы две разных трубы: одна на вход, другая на выход.

Специалисты различают два вида вентиляционных систем:

  • Естественная. Излишки влаги и другие вредные вещества удаляются из подвала с помощью тепловой конвекции. Нагретый пар, скопившийся в верхней части ямы, самопроизвольно поднимается и покидает помещение, освобождая место более сухому воздуху, поступающему с улицы.
  • Вентиляция принудительного типа. Воздухообмен между подвальным помещением и улицей происходит с помощью дополнительных механических нагнетателей. Подобная схема намного эффективнее естественной, однако требует некоторых финансовых затрат и постоянного доступа к электроснабжению.

Естественная

Естественная вытяжная система отличается лёгкостью установки, отсутствием сложных механизмов регуляции и автономностью. Достаточно закрепить две трубы, одна из которых будет служить для вывода отработанного воздуха из помещения, другая — для ввода.

Если вытяжка устанавливается в яме, можно обойтись только выходной трубой. Воздух может поступать в подземное помещение и через обычный лаз с лестницей, по которому владелец спускается в погреб.

Среди достоинств естественной вентиляции можно выделить:

  1. Лёгкость монтажа.
  2. Небольшая стоимость материалов и работ по установке.
  3. Отсутствие шума.

Установка вентиляторов и других устройств не требуется

Основной недостаток такой системы — нестабильная работа. В летний период циркуляция воздуха может приостановиться. В холодное время в трубах возникает иней, из-за чего возможна закупорка отверстия. Чтобы избежать проблем, летом в трубы нужно установить специальные вентиляторы, зимой организовать утепление.

Существуют и другие недостатки естественной вентиляции:

  1. Нельзя регулировать работу системы.
  2. Нельзя нагревать или охлаждать воздух.
  3. Нет фильтров, вследствие чего в подвальное помещение могут проникать вредные вещества с улицы.

Принудительная

В процессе принудительной вентиляции воздух нагнетается внутрь помещения, проходит фильтрацию, подогревается или охлаждается (в зависимости от времени года и настроек системы) и распространяется по вентиляционным каналам. Такая система, установленная в погребе под гаражом, обеспечит оптимальный микроклимат в помещении независимо от погодных и других условий.

В трубу могут встраиваться вентиляторы или турбины

Среди недостатков принудительной вентиляции можно отметить:

  1. Сложность монтажа.
  2. Большое количество механических деталей, которые могут выйти из строя.
  3. Необходимость в подключении к централизованному энергоснабжению.
  4. Высокая стоимость оборудования.
