Верстак в гараже своими руками

Расчет высоты

Оптимальная высота верстака в гараже рассчитывается исходя из роста человека и основного направления работ. При стационарных параметрах высоты для удобства использования изготавливают подножки в виде деревянной обрешетки.

Чертеж двухъярусной модели

При расчете чертежей следует учитывать толщину столешницы, расстояния для креплений сваркой, длину перекатных опор, высоту оборудования. Без учета этих моментов расстояние до столешницы от пола увеличивается на 3–4 см.

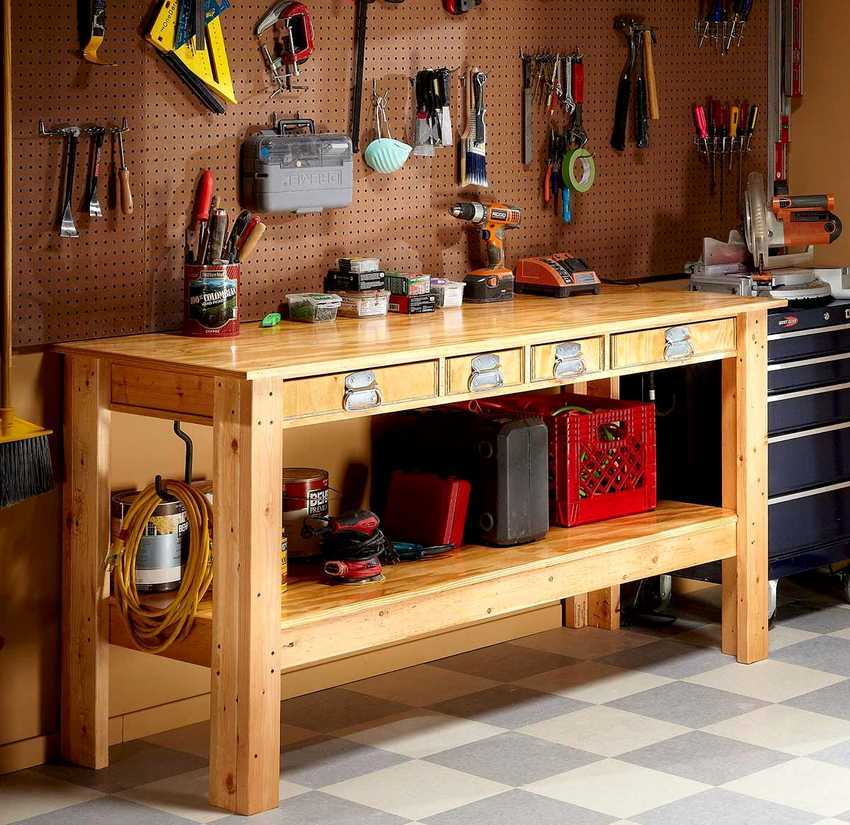

Гаражный стол с ящиками

Для изготовления столярного верстака оптимальный размер высоты для работы подбирают по формуле:

Рост минус 90 см (интервал нагрузки на скелет в положении стоя) = оптимальная высота.

Параметры подсчетов приведены ниже в таблице.

Рост, см  Стандартный интервал 100 % нагрузки в положении стоя, см Высота слесарного верстака, см
165 90 75
170 90 80
175 90 85
180 90 90
185 90 95
190 90 100
195 90 105
200 90 110

Параметры изделия с выдвижными ящиками

Для проверки высоты следует стать боком к изделию, опустить на поверхность ладонь. Если рука не сгибается, не напрягается, значит, расстояние подобрано правильно.

Схема гаража

Можно проверить другим способом. Встать лицом к верстаку, положить на него ладони. Если руки не сгибаются, в плечах и спине не чувствуется напряжение, то расчеты верны.

Размеры стандартного вида

Слесарный станок предполагает использование тисков. Расчет высоты стола для работы с тисками производится по формуле:

Рост минус длина головы от макушки до подбородка, минус длина руки от локтя до кончика пальцев, минус высота тисков = оптимальная высота.

Передвижная модель

Полученные данные приведены в таблице ниже.

Рост, см Длина головы (до подбородка), см Длина руки (от локтевого сгиба до кончиков пальцев), см Высота слесарного верстака, см (с тисками 14 см) Высота слесарного верстака, см (с тисками 18 см) Высота слесарного верстака, см (с тисками 22 см) Высота слесарного верстака, см (с тисками 31 см)
165 22 42 87 83 79 70
170 22 43 91 87 83 74
175 23 44 94 90 86 77
180 23 45 98 94 90 81
185 23 46 102 98 94 85
190 24 47 105 101 97 88
195 24 48 109 105 101 92

Чтобы проверить правильность выбора высоты, следует встать лицом к установленным тискам. Затем нужно согнуть преобладающую руку в локте и поставить на центр устройства. Пальцы должны касаться подбородка, спину при этом держат ровно.

Образец дизайна

Если мастер выполняет работу преимущественно сидя, то оптимальный расчет высоты делается по формуле:

Рост минус 110 (стандартный интервал нагрузки сидя) = высота слесарного верстака.

Подвесной вариант

Виды верстаков в гараже: фото конструкций разного назначения

По целевому назначению выделяют несколько разновидностей верстаков, причем каждый из них имеет собственные размеры. Реже всего используется плотничий верстак. Конструкция такого стола для гаража в длину достигает 6 м. Такой размер необходим для того, чтобы на поверхности можно было размещать длинные и толстые доски. На столешнице также устанавливаются фиксаторы для пиломатериалов. Они позволяют закреплять доски в неподвижном положении, что существенно упрощает процесс их обработки.

Столярные верстаки устанавливаются в гараже гораздо чаще. Рабочая поверхность в конструкции обычно закреплена на прочном каркасе. Крышка у таких столов железная или деревянная (применяются плотные породы, например, бук или дуб). Благодаря высоким прочностным характеристикам на данной поверхности можно обрабатывать металлические детали без риска повредить покрытие.

Для создания деревянного верстака в гараже своими руками в качестве основы берется пара опорных стоек, которые скрепляются между собой с помощью продольных брусьев. На одной стороне столешницы устанавливаются тиски, предназначенные для фиксации металлических заготовок, а на другой делается вырез прямоугольной формы. Он необходим для того, чтобы можно было перемещать вдоль рабочей поверхности дополнительные тиски.

На заметку! В столешнице верстака обязательно должны присутствовать отверстия, которые будут использоваться для монтажа струбцин и упоров. Без этих приспособлений невозможно выполнять столярные работы.
Для создания деревянного верстака понадобится пара опорных стоек и брусья для их скрепления.

Установку слесарного стола в гараже можно назвать универсальным решением. В этом случае рабочая поверхность делается металлической, благодаря чему мастер может спокойно работать с тяжелыми и твердыми материалами.

Металлический слесарный верстак с тисками пригоден для выполнения таких видов работ:

  • распиловки;
  • разбора механизмов и двигателя;
  • шлифовки;
  • резки;
  • заточки и т. п.

Такие конструкции гораздо устойчивее и прочнее других верстаков, хотя и отличаются немалым весом.

Пошаговая инструкция по изготовлению верстака для гаража

Сборка опорного каркаса

Рассмотрим примерный порядок действий при сборке металлического верстака. Необходимо выполнить следующие операции:

Согласно данным сборочного чертежа нарезаются детали соответствующей длины для сборки опорного каркаса. Используется труба прямоугольного сечения, стальной уголок или иные выбранные для этого виды проката.
Производится сварка каркаса. Сначала сваривается опорная площадка для столешницы, затем она переворачивается и привариваются опоры и каркас тумбы. Устанавливаются направляющие для выдвижных ящиков, прикрепляются боковые панели.
Сварные швы зачищаются с помощью болгарки, удаляются заусенцы и острые края, образовавшиеся во время резки металла.
Верстак переворачивается и устанавливается на выбранное заранее место. Вырезается из листового материала или нарезается по длине нужное количество досок для покрытия столешницы. Производится установка и отделка поверхности,
В зависимости от типа конструкции к заднему краю столешницы крепится задняя стенка, не позволяющая инструментам или деталям скатываться и падать за верстак

В условиях гаража это очень важно, так как отыскать закатившийся мелкий винтик будет крайне сложно.
Производится сборка инструментального щита и навеска его на стену. Обычно используется лист фанеры с рядами отверстий, в которые вставляются стержни для подвески инструмента.
Сборка стеллажей производится подобным образом: сварка каркаса, установка плоскостей и навеска на стены или установка с фиксацией к ним

Все края тщательно обрабатываются и зачищаются, острые углы закругляются.
Готовое сооружение красят, после высыхания краски производят установку освещения, размещают инструмент, крепят тиски, наждак и прочие необходимые приспособления.

Перечисленные операции относятся к основным, наиболее необходимым действиям. В зависимости от типа конструкции и наличия дополнительных элементов могут потребоваться и другие этапы сборки. Для того чтобы не допускать ошибок, рекомендуется продумать порядок работ во время создания рабочего чертежа. Следовать пунктам плана необходимо для увеличения скорости работ и исключения путаницы в сборке сооружения.

Виды верстаков

Материалами для производства верстаков служит дерево, металл или используется их комбинация. Существует несколько видов конструкций, предназначенных для проведения различного рода работ.

Слесарные

Такие сооружения обычно отличаются массивностью. На металлическом каркасе устанавливается толстая (до 5 см) плита из двух листов фанеры или МДФ. Сверху укладывается металлический лист для защиты от агрессивных жидкостей.

В углах столешницы размещаются тиски и другой инструмент. Под столом навешиваются ящики для инструмента и крепежа.

Слесарные верстаки считаются универсальными. На них можно проводить разного рода работы по ремонту и строительству. Например, разбирать двигатель, распиливать и шлифовать материалы, затачивать инструмент и т.д.

Столярные

Для вытачивания и изготовления изделий из древесины необходим верстак, состоящий из твердой столешницы длиной до 3 м, установленной на каркасе из ели или сосны. Профессиональные модели верстаков имеют раздвигающуюся столешницу, позволяющую зажимать заготовки по всей длине.

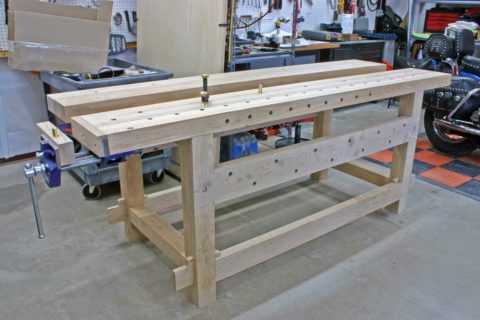

Столярный верстак с раздвигающейся столешницей

Столярный верстак не так часто устанавливают в гараже, так как обычно он размещается не вдоль стены, а на некотором расстоянии, чтобы была возможность, обрабатывая детали, передвигаться вокруг них.

Столярные работы у верстака

Плотницкие

Верстаки для плотников должны быть габаритными, чтобы была возможность разместить заготовки. Его конструкция — достаточно проста. На массивной, длиной 6 м, деревянной столешнице, размещаются упоры для пиломатериалов. Ящики для хранения инструмента обычно здесь не устанавливаются.

Рабочее место плотника

В гаражах, как правило, черновой обработкой дерева и сборкой габаритных конструкций не занимаются. Да и для художественной резьбы это место — не совсем подходящее.

Электромонтажные

Конструкция под проведение электромонтажных работ изготавливается из металлического каркаса, на котором устанавливается диэлектрическая жаропрочная столешница. Обычно материалами для нее служат пластик или текстолит.

Место работы должно быть оборудовано розетками, хорошо освещаться. Удобно, если оно оснащается полками, на которых можно разместить приборы и инструменты.

Место для работы электромонтажника

В гаражах, как правило, занимаются выполнением слесарных и электромонтажных работ.

Место установки

При выборе места для верстака следует учитывать несколько нюансов, которые могут облегчить процесс монтажа.

  • Выбирать нужно ту часть гаража, которая очень хорошо освещается и имеет доступ к розеткам. Лучше всего, если естественное освещение будет падать либо прямо, либо с левой стороны.
  • Длина рабочей поверхности должна быть такой, чтобы без проблем могли размещаться крупные детали.
  • Ширина не должна превышать 60 сантиметров — чтобы без труда дотянуться до противоположной стороны столешницы.
  • Высота стойки должна быть такой, чтоб за верстаком было максимально удобно работать.
  • Верстак должен располагаться таким образом, чтобы не препятствовать въезду машины в гараж и обеспечивать свободное открытие двери.
  • Проектировать размещение оборудования необходимо так, чтобы на нём можно было спокойно работать, не выгоняя при этом авто из гаража.

Подготовка

Подготовительные работы начинаются с ревизии имеющегося свободного места в гараже. Необходимо обеспечить проход людей к машине, открытие дверей самого авто, чтобы они не натыкались на верстак. Когда гараж недостаточно широк по габаритам и места хватает впритык, чтобы завести (или вывести) машину и сесть в неё (с одной или обеих сторон), то подумайте, возможно, верстак понадобится под машиной (в ремонтной канаве). В последнем случае он должен быть:

  • откатным и/или складным, чтобы подступиться к месту ремонта, отодвинув его в любую из сторон;
  • вдвое уже, чем сама канава.

Определившись с местом размещения, выберите схему построения вашего универсального ремонтного стола. Имеются десятки готовых чертежей верстаков. Если вы дружите с черчением и построением эскизов, мало-мальски умеете проектировать, просчитывая возможные неудачные моменты и вероятные ходы, то это ваш способ.

Чертежи и размеры

Высококачественный гаражный верстак начинается с габаритов – площади и объёма пространства, отводимого под него. Чертёж верстака опирается на следующие моменты:

  • Высота расположения столешницы – расстояние от пола до согнутых локтей мастера, работающего стоя.
  • Длина – чаще всего не более 2 м, но для сбора длинных конструкций (относящихся или не относящихся к автомобилю) может понадобиться и все 3-4 м.
  • Ширина – не более 1 метра.
  • Длина и ширина рамы верстака (включая так называемое подверстачье, или полка для ящиков либо без них) с учётом ножек на 5-10 см меньше соответствующих размеров лежащей на ней столешницы. Но можно уравнять эти габариты – так и делают, когда в металлическую основу закладываются доски, а сверху крепится стальной лист.
  • Ножки изготавливаются с учётом габаритов рамы верстака. Идеально, если они впишутся в её длину и ширину, не выпирая по углам. Высота ножек – расстояние до согнутых локтей рабочего, трудящегося стоя, минус толщина столешницы (не менее 3 см).
  • Подвесные полки (с ящиками или без них) устанавливаются на вторичных перекладинах под столешницей, расстояние до них – не меньше 60 см от пола. Чаще всего ящики располагаются в один ряд.

Столярные верстаки изготавливаются преимущественно из дерева – металлическими в них являются шпильки, саморезы, гвозди, мебельные уголки, а также элементы тисков – ходовой винт и его стопорные и ходовые гайки, возможно, втулка с шарикоподшипником.

Универсальный верстак обязательно содержит стальную столешницу, раму и ножки – тогда он выдержит вес деталей и конструкций в сотни килограммов, чего не скажешь о сборке деревянных изделий. На нём легко разместить слесарные тиски, пильный и сверлильный станки, оборудовать сварочный пост. Сам стол может быть угловым, навесным, откидным, но вряд ли откатным.

Инструменты и материалы

Необходимый инструментарий для мастера, которому срочно понадобился верстак, включает в себя:

  • сварочный аппарат (лучше всего подойдёт инверторный с рабочим током не более 300 ампер), электроды на 2,5, 3 и 4 мм, защитная каска с затемнённым стеклом;
  • строительный уровень;
  • дрель или перфоратор с переходником под обычные свёрла, набор свёрл по металлу;
  • болгарка с отрезным (по металлу) и шлифовальным дисками;
  • линейка рулеточного типа на 3 м;
  • электролобзик с набором пильных полотен по дереву;
  • шуруповёрт (при его отсутствии – универсальная отвёртка с набором шлицевых, крестовых и шестигранных насадок).

В качестве расходных материалов подходят следующие:

  • профильная труба 60*40 мм (толщина стенок – не менее 2 мм, общая длина – от 24 м);
  • полоса стали 4*4 мм, длина полосы – порядка 8 м;
  • листовая сталь с толщиной листа не менее 2 мм;
  • фанера толщиной не менее 1,5 см (меньшую использовать нежелательно – жёсткость её стенок окажется недостаточной);
  • саморезы толщиной не менее 5 мм;
  • шпилька размером не менее М12, гайки и шайбы (гроверные, обычные увеличенные) под неё;
  • уголковый профиль 50*50 и 40*40 мм (толщина стали – не менее 4 мм);
  • доски из натуральной древесины толщиной не менее 5 см;
  • грунт-эмаль по ржавчине и краска по дереву.

5 Финальные работы – доводим изделие до полной кондиции

Разрезаем доски на необходимые по длине заготовки. Из них мы создадим поверхность столешницы. Если делаем короткие заготовки, укладываем их поперек стола, если длинные – вдоль. Перед монтажом деревянных деталей наносим на них антисептик. Он защитит столешницу от вредного воздействия насекомых и гниения.

Важно! Перед укладкой досок окрашиваем весь металлический каркас, используя антикоррозионный и атмосферостойкий состав. Тогда на нашей конструкции ржавчина появится нескоро

Краску наносим, не жалея

Особое внимание уделяем сварочным швам. Их окрашиваем максимально качественно

Теперь монтируем доски на поверхность стола. Слишком сильно загонять заготовки в каркас нет нужды. Древесина неизбежно будет усыхать и расширяться в процессе эксплуатации верстака при изменении влажности и температуры. Смонтированную поверхность обрабатываем шлифмашинкой. Привинчиваем саморезами все уложенные доски к каркасу. Поверх деревянной столешницы устанавливаем стальной лист. Рекомендуется зафиксировать его саморезами. Хотя можно и приварить этот элемент к каркасу. Правда, придется действовать очень аккуратно, так как есть вероятность возгорания досок при использовании сварочника.

Остается лишь установить полки и ящики, а внизу стола смонтировать силовой щит. Последний можно оснастить крючками для подвешивания инструмента и расходных материалов. Все. Надежный и долговечный верстак готов. Пользуемся им по назначению.
