Конструкция, принцип работы секционных ворот для гаража их преимущества и недостатки - самстрой

Виды подъемных ворот по типу открывания

Изучим несколько видов конструкции и разберемся в их особенностях. Обсудим три основных типа: поворотные, секционные и рулонные.

Поворотные

Это сооружение принято считать одним из самых простых. Цельное полотно поднимается посредством работы приводного механизма. Он состоит из рычагов и шарниров или противовесов.

Основные составляющие конструкции:

Направляющие;
Полотно;
Стальная рама;
Короб;
Мотор.

Полотно начинает подниматься под углом 90 градусов, постепенно сдвигаясь на потолочную поверхность.

Преимущества:

Блокировочная система ворот. Благодаря ей конструкция становится более надежной и устойчивой к проникновению злоумышленников;
Возможность утепления разными материалами;
Прочность;
Легкое открывание и закрывание;
Простая схема установки сравнительно с другими вариантами.

Недостатки:

Необходимость установки усиленной рамы. Это нужно, чтобы она выдерживала нагрузку полотна. Ведь сама створка имеет достаточно большую массу;
Нет возможности частично ремонтировать неисправные детали. При поломках придется полностью заменять конструкцию;
Высота проема сокращается примерно на 25 см.

Складные (секционные)

Второй вариант – секционные. Понятно из названия, что конструкция состоит из нескольких сегментов или секций. Ширина одного фрагмента может достигать от 40 до 60 см.

Процесс открывания полотна не представляет собой ничего сложного. Оно поднимается по направляющим и фиксируется под потолочной поверхностью. За передвижение створки ответственен пружинный механизм.

Внешне такие ворота напоминают всем знакомые сэндвич-панели. Снаружи они изготовлены из оцинкованного металла, поверхность покрыта полимерами, а внутренняя часть состоит из теплоизоляционного материала толщиной 15 см.

Преимущества:

Эта конструкция подлежит частичным ремонтным работам. Неисправный сегмент легко заменить новым без обновления всего полотна;
Экономит свободное пространство;
Можно монтировать в проемы разных форм и размеров;
Возможность теплоизоляции;
Внешний вид достаточно аккуратный и эстетичный.

Недостатки:

Специалисты говорят о том, что такие ворота не рекомендуется использовать слишком часто. Из-за чрезмерных нагрузок роликовые подшипники быстро становятся непригодными;
По шкале защищенности от злоумышленников, конструкцию можно отнести к средней или слабой степени надежности;
Высокая стоимость;
Установить или сделать самостоятельно тяжело, поэтому придется обратиться за помощью к специалистам.

Рулонные

Воротное полотно рулонных конструкций состоит из ламелей. Они представляют собой тонкие планки из алюминия.

Под потолочной поверхностью фиксируют барабан. А по боковым сторонам устанавливают направляющие профили. Ламели скрепляют с барабаном посредством специального троса.

Полотно начинает перемещаться и скручиваться в рулон, когда крутится барабан. Впоследствии створка наматывается на него.

Контролировать функционирование сооружения можно вручную или автоматическим приводом. А еще допускается возможность управлять коммуникатором или специальным приложением на смартфоне.

Рулонная конструкция обладает малым весом и компактностью. Но, отзывы говорят о низкой устойчивости перед злоумышленниками, механическими повреждениями. Также отмечают недлительный срок эксплуатации.

Исходя из описания всех трех видов, можно сделать вывод, что оптимальный выбор для гаража или дачного участка – это подъемно-поворотные конструкции. Чтобы сэкономить, можно заняться изготовлением и установкой самостоятельно без привлечения специалистов. Но, при этом, цена готовых изделий все же остается доступной для всех граждан.

Подъемно-поворотные

У подъемных ворот с поворотным принципом сегмент один. Привод поднимает такую сплошную панель на подвижной жесткой раме, но не строго по вертикали, а в процессе разворачивая ее в горизонтальное положение (при этом кромка немного выдвигается). Дальше полотно задвигается в притолоку, где фиксируется на каркасе. Подъемная система из всех разновидностей имеет самую высокую скорость.

Если отсутствует свободное пространство под потолком или оно занято, секционные и подъемно-поворотные изделия смонтировать сложно, впрочем, такое бывает редко. Плюсы и минусы указанных видов в целом совпадают. Последние более стойкие к взломам из-за цельности, но перед заездом машины необходимо соблюсти некоторое расстояние, поскольку при подъеме кромка немного выступает.

В данном случае увеличенными плюсами конструкции является пространственная жесткость, стабильность геометрии, отсутствие шарнирных сочленений сегментов, соответственно, надежность и противовзломность выше.

Сделать калитку в секционном варианте конструкции чрезвычайно сложно, а порой невозможно из-за подвижных сегментов, тросов, направляющих, но легче ее обустроить в подъемных воротах.

Секционные ворота в гараж: крепление секций

Секции между собой крепятся на специальные шарниры. В местах соединения секций используют специальные прокладки для исключения продувания или же секции производятся с замками шип-паз для достижения такого же результата. Главным остается одно, чтобы секции плотно прилегали друг к другу и не имели щелей.

Для лучшей защиты ворот от природных факторов устанавливают резиновые вставки в полость прилегания секций друг к другу. Хорошие секционные ворота правильно установленные и настроенные не подвержены природным воздействиям и не пропускают через себя не воду не ветер. К тому же такие ворота очень хорошо сохраняют тепло помещения.

У каждого производителя форма замков их расположения отличаются друг от друга. Некоторые производители изготавливают ворота с системами защиты от случайных зажатий пальцев.

Главные различия замков крепления секционных ворот

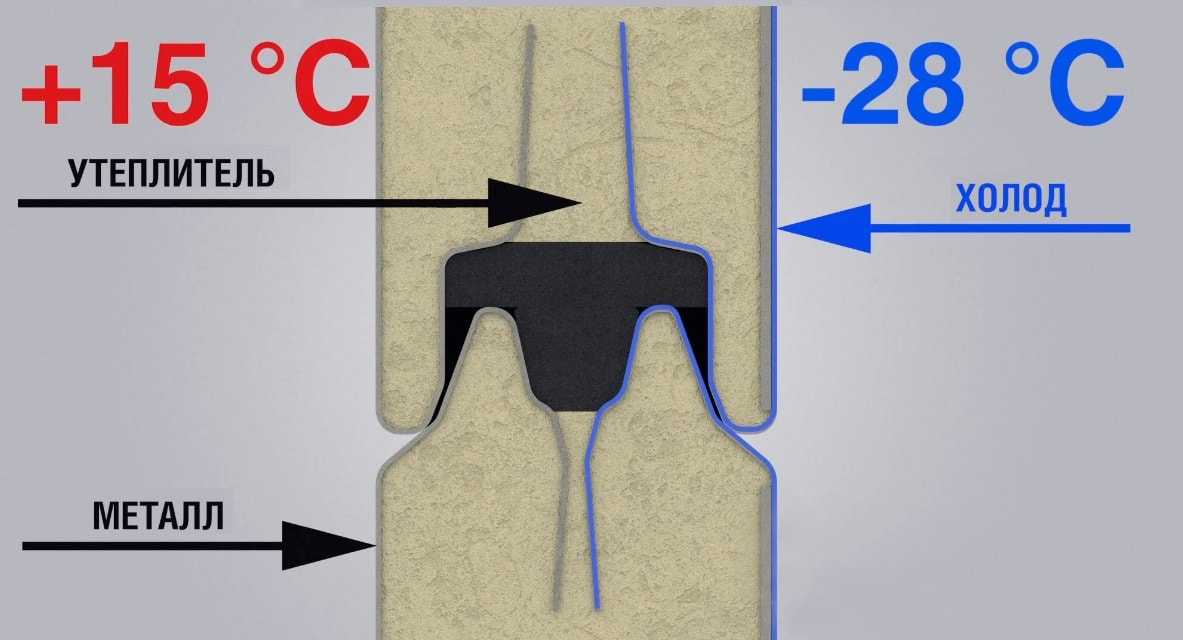

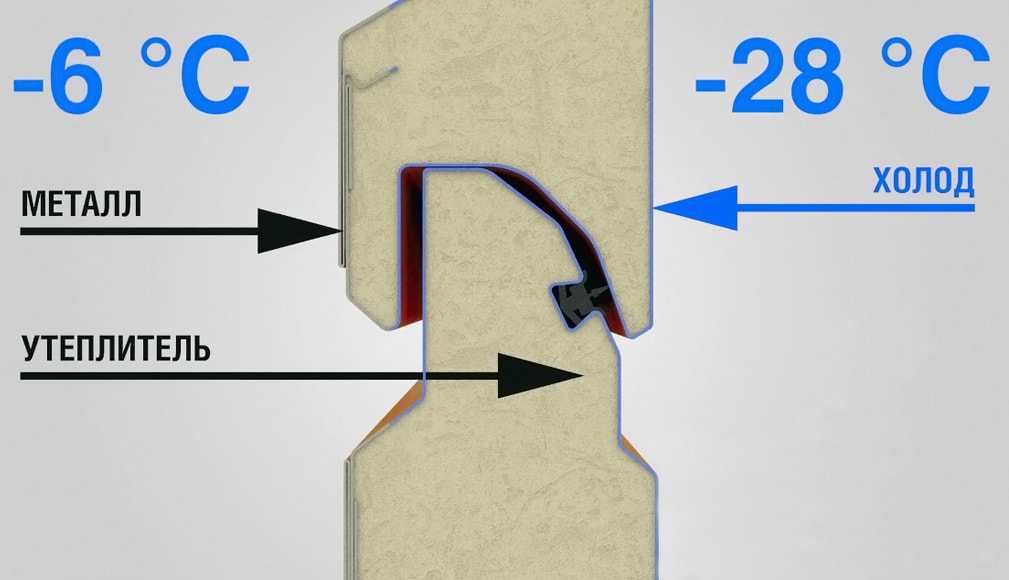

Ниже представлены 2 рисунка, которые показывает температуру внутри гаража при разных замках крепления секций.

Подъемно – поворотные ворота

Этот вариант, пожалуй, самый простой из всех подъемных ворот для гаража. Их конструкция состоит из рамы, самого цельного полотна и направляющих, которые обеспечивают ему вращение вокруг своей оси. Рама является основой для конструкции, как правило, она сваривается из металлических труб квадратного сечения и монтируется в дверной проем гаража.

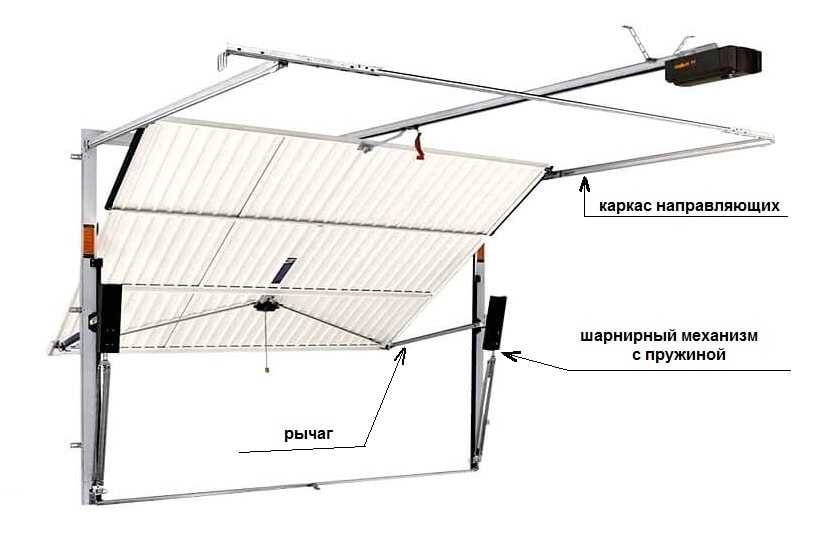

Работает такая система просто: с помощью рычагов, приводится в движение шарнирный механизм с пружинами, благодаря которому и происходит движение створки по направляющим, с последующей фиксацией в верхней точке. Нижняя часть ворот при этом, находится под потолком в виде своеобразного козырька.

Здесь возможно устройство подъемного механизма в двух вариантах:

С помощью пружин,
С использованием противовесов.

Первый вариант с помощью пружин в исполнении проще, а в работе – надежнее, на практике именно его применяют для подъемно – поворотных ворот чаще всего. При наличии пружин и шарниров, которые приводятся в движение рычагами, исключается случайная блокировка механизма.

Для идеальной работы системы необходимы только два фактора: правильно отрегулировать компенсационные пружины, и точно смонтировать каркас направляющих – он должен быть изготовлен строго по уровню.

Второй вариант предусматривает наличие противовеса (или нескольких), который крепится при помощи блоков, через специальный трос к низу рамы конструкции. Противовес более удобен, если ворота слишком тяжелые.

Естественно, при желании и наличии соответствующего бюджета, можно оборудовать поворотно – подъемную систему гаражных ворот электронной автоматикой, которая будет работать вместо человека. Открывать и закрывать такие ворота можно будет просто нажав на кнопочку пульта.

Достоинства подъемно – поворотных гаражных ворот:

Так как в них используется цельная створка, иногда весьма приличного веса, то в первую очередь, такие ворота наиболее надежные в плане возможности взлома. Из всех моделей подъемных гаражных ворот, именно подъемно – поворотные сложнее всего поддаются несанкционированному проникновению.
При открывании, такие ворота довольно – таки компактны, что позволяет устанавливать их практически при любой площади помещения.
Подъемно – поворотные ворота можно после монтажа утеплить, обшить панелями или задекорировать, придав эффектный внешний вид.
Возможно оснащение автоматической системой открывания.

К недостаткам таких ворот можно отнести:

Они могут быть установлены только в прямоугольных проемах, причем требования к точности постройки довольно высоки.
В открытом виде подъемно – поворотные ворота «крадут» у дверного проема около двадцати сантиметров высоты. Для низких проемов это будет критично.
Цельное полотно ворот, которое является достоинством, в то же время может показать себя и как недостаток. Например, при частичном повреждении, его невозможно каким-то образом отреставрировать, а необходимо только полностью заменить.
После установки ворот, между самим полотном и проемом остаются щели, которые необходимо минимизировать при помощи резинового уплотнителя – при условии, что гараж является неотапливаемым.

На что обратить внимание при выборе подъемно-поворотных ворот

Выбирая подъемно – поворотные гаражные ворота, важно обратить внимание на качество их исполнения и материалов, из которых они сделаны. Естественно, хорошие ворота обойдутся в круглую сумму, но это не тот объект, на котором можно было бы сэкономить

Во-первых, бюджетные модели, как правило, изготовлены из тонкого металла – от 1 мм, что явно не в пользу покупателя.

А во-вторых, приводка деталей и характеристики комплектующих будут не самые лучшие для длительной эксплуатации. Конечно же, наличие автоматической системы открывания существенно удорожает изделие – вот здесь, если есть такая необходимость, в принципе, можно сэкономить, хотя комфорт в использовании от автоматики существенный.

Обязательно обратите внимание на материал, из которого изготовлена створка ворот. Лучше всего будет выбрать более-менее толстый металл или сендвич – панели, которые идут уже с утеплителем и не нуждаются в дополнительной термоизоляции

Обычно, ворота до 20 мм толщиной идут как холодный вариант, а свыше – с утеплителем.

Влияние типа гаражных ворот на размеры проема

Ворота для гаража различают по принципу их открытия/закрытия. Есть несколько разных современных конструкций автоматического и ручного типа. Дополнительно учитывается возможность устройства калитки для входа в гараж. Не всегда удобно пользоваться воротами.

На размеры влияют способ их крепления и место для отвода закрывающего полотна. Это может быть зона под потолком, у стены, перед гаражом.

Секционные конструкции

Вид автоматических дверей, состоящих из 3-6 сегментов. По полозьям, направляющим полотно автоматически, ворота «уползают» или под потолок, или на боковую стенку. Подходят для установки на самые небольшие дверные проемы.

При расчете их габаритов учитывают:

наличие свободного пространства под потолком (от 10 до 14 сантиметров) для хранения там сегментов при открытом проеме;
свободное пространство от 10 сантиметров по обеим сторонам от проема, для монтажа направляющих.

На рынке конкурирует несколько производителей, предлагающих двери нескольких габаритов с разным шагом в размерной сетке. Подходит для гаража на 1 или 2 машины.

Рулонные роллетные

К их основной особенности относится наличие притолоки от 10 сантиметров. Представляют собой поверхность из стальных ламелей, которые движутся по направляющим и при открытии сворачиваются в рулон. Высота этого рулона в коробе должна пройти под потолком выше проема.

Учитывается необходимость монтажа направляющих – от 13 сантиметров. Хорошие автоматические гаражные двери подойдут для маленьких конструкций. Могут быть изготовлены на заказ практически любого размера. Ограничения накладывает мощность двигателя.

Подъемно-поворотные створки

Отличаются массивностью. Принцип их работы таков, что при открытии цельное полотно специальным шарнирным механизмом проворачивается в горизонтальную плоскость и поднимается наверх. Они требуют свободного пространства перед гаражом. После открытия дверь остается в верхней части проема, уменьшая его на 20-25 сантиметров.

Подъемный тип механизмов рассчитан на установку в гаражах на один автомобиль. Механизм прочный и надежный. За счет нагрузки конструкции на боковые стенки требуется их усиление.

Распашные

Традиционные двери, не требующие установки дополнительных механизмов и оборудования. Представляют собой раму с двумя дверями на петлях. Требуют свободного пространства перед гаражом. Не имеют ограничений при изготовлении.

Откатные ворота

Представляют собой одно или два полотна, по направляющим откатывающиеся вдоль входа. Расчеты при их монтаже должны учитывать, что сбоку от проема на стене должно быть столько же свободного места, сколько занимает сам проем. Наиболее востребованы на производственных предприятиях, где работает спецтехника. Максимально возможные габариты – 40х20 метров.

Энергоэффективность секционных ворот – как сэкономить деньги?

Энергоэффективность ворот достигается за счет использования качественного утеплителя и уплотнителей в конструкции сэндвич-панелей. Для утепления обычно используется пенополиуретан. Теплоизоляционный материал размещается между двумя листами алюминия или оцинкованной стали. Применение производителем пенополиуретана повышенной плотности, а именно 46-47 кг/м3, позволяет дополнительно повысить стойкость ворот к деформации.

Конструкция сэндвич-панелей и толщина полотна

Секционные ворота могут быть с разной степенью энергоэффективности. Например, полотно толщиной от 9 до 20 мм неприемлемо для монтажа в проемах отапливаемых помещений. Низкие показатели теплосбережения допустимы в таких помещениях как неотапливаемые склады, подземные парковки и стоянки. Для отапливаемых помещений лучше выбирать полотно толщиной от 45 мм.

Ворота панорамного типа

Рассмотрим конструкцию утепленного воротного полотна на примере ворот «Алютех».

У ворот «Алютех» уникальная конструкция секций. Толщина каждой сэндвич-секции серии «Классик» 45 мм, что на 5-25 мм больше толщины секций ворот других производителей.

Между двумя внешними стенками из высококачественной оцинкованной стали находится пенополиуретановый утеплитель. В процессе эксплуатации полностью исключается возможность расслоения секций благодаря максимально прочному замковому соединению стальных листов. Замкнутый контур без деформаций выдерживает как резкие температурные перепады, так и случайные удары большой силы, в том числе резкие опускания ворот.

Структура секции ворот Alutech

Секционные ворота «Алютех» – это конструкция, которая обеспечивает надежную защиту внутреннего помещения гаража даже от самых суровых морозов и порывов ветра до 120 м/с, что соответствует нагрузке 700 Па. Такие данные были получены после проведенных исследований.

Секционные ворота Alutech не деформируются даже при очень сильных порывах ветра

В качестве дополнительной изоляции панели оснащены двухлепестковыми полимерными уплотнителями EPDM, исключающими «мостики холода». По периметру ворот также монтируются уплотнители, изготовленные на основе полимерного каучука

Материал уплотнителей остается эластичным даже при отрицательных температурах, что крайне важно для регионов с холодным климатом

Плотное примыкание к проему и полное отсутствие малейших сквозняков обеспечивается регулируемыми роликовыми кронштейнами. Как результат – значительная экономия на отоплении помещения ввиду высоких теплосберегающих свойств секционных ворот.

~~секционные ворота~~

Защита от защемления пальцев

Сопоставление секционных ворот со строительными материалами разной толщины

Если сравнить «гаражную классику», то есть стандартные стальные распашные ворота и секционные, то первые значительно выигрывают в цене. Но это только на первый взгляд. Устаревшая конструкция не является преградой для пыли, влаги, мороза, шума со стороны улицы. От всех этих неблагоприятных воздействий лучшим образом защитят только секционные ворота. Современная автоматика с лихвой окупает затраченные средства, обеспечивая должный уровень комфорта для пользователей.

Современные секционные ворота позволят сохранить благоприятный микроклимат и тепло в гараже

Секции толщиной 45 мм по показателям теплосбережения сравнимы с кладкой из красного кирпича толщиной 0,6 м.

Эффективная теплоизоляция, сравнимая с кирпичной стеной

Много ли электричества расходуется?

Стоит заметить прямую связь между размерами ворот и мощностью двигателя, который приводит в движение механизм поднятия/опускания ворот. Чем ворота больше, тем мощнее двигатель. Обычно выбирают двигатели мощностью 0,2-0,5 кВт. Но и в случае установки самого мощного двигателя расход электроэнергии крайне мал, сумма ежемесячной платы за нее увеличится весьма незначительно. Конечно, можно обойтись и вовсе без автоматики, но в дождливую погоду гораздо приятнее открывать ворота пультом дистанционного управления, сидя в собственном автомобиле.

Схема установки комплекта автоматики для секционных воротЕсли под воротным полотном препятствие, опускание сразу же блокируется

Откатные автоматические ворота

Также весьма популярная модель для въездных ворот в домовладение. Работают они по принципу шкафа – купе, то есть, створка ворот, при открывании, отъезжает в сторону.

В классическом варианте исполнения, откатные ворота состоят из:

Конструкции проема,
Самой створки ворот,
Фурнитуры,
Автоматической системы управления.

Откатные ворота имеют ряд преимуществ перед распашными:

Не занимают свободное место. То есть, в отличие от распашных, откатные ворота открываются на сплошную стену забора и не требуют наличия свободного места перед въездом или же внутри.
Автоматика для откатных ворот по стоимости будет выгоднее, чем для аналогичных распашных моделей.

Долговечность и хорошая работа откатных ворот напрямую зависит не только от качества материалов, из которого он изготовлен, но и качества исполнения монтажа. Не смотря на свою, довольно-таки простую конструкцию, изготовление распашных ворот не такое простое дело, как может показаться на первый взгляд. И, хотя некоторые умельцы, все-таки обустраивают их самостоятельно, надежнее будет заказать установку готовых ворот.

Стоимость такой модели будет зависеть от используемых материалов (толщины металла, и тому подобное) и от производителя. Примерно она будет колебаться в пределах 40000 рублей.

Автоматика для откатных ворот

Что касается автоматических приводов, устанавливаемых на откатные автоматические ворота, то они также бывают двух типов: линейный и рычажный, так же, как и в предыдущем случае. Оба этих привода могут быть смонтированы на откатные ворота, как при их строительстве, так и уже после их возведения, если, например, ворота были установлены несколько лет назад.

Выбирая автоматическую систему для откатных ворот, обязательно стоит учитывать следующие нюансы:

Вес створки ворот.

Противовес. Обычно противовес составляет от тридцати до пятидесяти процентов проезжей части створки откатных ворот. Если противовес выбран неправильно, это сразу же скажется на работе ворот в целом – вызовет больший износ роликов и подшипников. Поэтому, устройство противовеса для откатных автоматических ворот должно быть с приличным запасом мощности.

Атмосферные явления. Например, изморозь, иней или лед. Они могут препятствовать отлаженной работе автоматического привода на откатных воротах. Выход из этой ситуации есть – при выборе автоматики, стоит отдать предпочтение системам с магнитным концевым выключателем – ему не страшны погодные условия.

Фурнитура

Обратить особенное внимание необходимо на направляющие и мягкую прокатку роликов по ним. Если ролики работают жестко, тормозят или упираются, то это неизбежно увеличивает нагрузку на всю систему автоматического привода и его срок службы уменьшается в разы

Предпочтение стоит отдать проверенным производителям.

Качество монтажа. При установке откатных автоматических ворот, обязательно соблюдать строгую геометрию конструкции, особенно это касается параллельности тележек. Створка должна передвигаться плавно, без рывков и заеданий.

Управление автоматической системой откатных ворот производится при помощи электрического двигателя, который обычно монтируется на бетонном основании забора, неподалеку от самих створок ворот.

Для открывания / закрывания створки нужно нажать выключатель или же воспользоваться пультом управления. При включении, электроприводом, через ведущую шестерню приводится в движение зубчатая рейка, которая и закреплена на воротах. Плавно двигаясь, рейка открывает или закрывает ворота.

Автоматика для откатных ворот продается как в комплекте с изготовленными створками и каркасом, так и отдельно. Ее можно установить в любой момент эксплуатации ворот. Конечно, лучше отдать предпочтение европейским производителям проверенных торговых марок.

Откатные ворота для дома, оборудованные автоматикой, на сегодняшний день можно уверенно назвать самой удобной в использовании моделью. Для того, чтобы выехать со двора, достаточно всего лишь одного нажатия кнопки пульта!

Установкой откатных ворот, как правило, занимаются профессионалы. Здесь важна точность приводки деталей и отсутствие ненужных зазоров. В противном случае, механизм будет быстро изнашиваться и преждевременно выйдет из строя. Успешные производители автоматических откатных систем, предоставляют гарантии на свои изделия на несколько лет, а это уже напрямую говорит о качестве продукции. Цены на откатные автоматические ворота для дома варьируются в рамках 45000 рублей и выше.

Виды

По большому счету, можно выделить лишь два вида подъемных уличных ворот: подъемно-секционные и подъемно-поворотные. С натяжкой к подъемным можно причислить и сматывающиеся ворота-роллеты. Их еще называют жалюзийные, так как по принципу работы они сильно напоминают вертикальные жалюзи.

Подъемно-поворотные

Такие откидные ворота более просты как по конструкции, так и в монтаже. Часто можно встретить самодельные варианты подобного типа, так как сделать их самостоятельно большого труда не составляет. Однако стоит иметь в виду, что самостоятельное изготовление нерентабельно с финансовой точки зрения: на одни материалы уйдет на 25% больше денег, чем при покупке готовой конструкции с гарантией.

Подъемно-поворотная разновидность представлена одним монолитным полотном, часто утепленным. При открытии поднимается к потолку целая створка, не складываясь и не изгибаясь. Стоит иметь в виду, что во время поднятия полотно все же выступает немного вперед, на улицу, в силу чего открывать ворота следует, оставив машину в 1-1.5 м от самого въезда в гараж.

Подъемно-секционные

Эти ворота по праву можно назвать складными. Они состоят не из одного полотна, а из нескольких, соединенных между собой. Это является одновременно и достоинством, и недостатком. С одной стороны, створка отъезжает строго вверх, не выступая вперед, вследствие чего на автомобиле можно подъезжать вплотную к гаражу, не дожидаясь, пока он откроется.

С другой стороны, то, что полотно не монолитное, делает его менее взломостойким, поэтому подъемно-секционная разновидность менее надежна, чем подъемно-поворотная.

И складчатая, и монолитная разновидность могут дополнительно укрепляться с помощью специальных профилей

Производители принимают во внимание и тот факт, что зимы в России бывают крайне суровыми, так что всегда есть возможность дополнительно утеплить ворота, чтобы они не промерзали

Выбор привода

Для подъемных ворот можно использовать два вида привода. О них мы поговорим прямо сейчас. Но, перед этим уделим немного времени вопросу: «А каким же должен быть привод?»

Прежде всего, он должен быть максимально надежным

Важно, чтобы все его детали были изготовлены из качественного, прочного материала. Как правило, для их создания используют металл

Все это продлевает эксплуатационный срок приводного механизма.

Нельзя забывать еще об одном важном аргументе – удобстве. Автоматическое оборудование должно быть удобным в использовании

Судя по отзывам из интернета, немало тех, у кого радость приобретения быстро сменилась разочарованием после использования.

Почему так? Потому что производители стараются внедрить в систему, как можно больше сложных настроек. Они обычно многочисленны, но бесполезны. А вот грамотные компании, наоборот, стараются сделать интерфейс максимально понятным, простым. Чтобы им мог воспользоваться даже новичок без помощи специалиста.

Еще важно наличие вспомогательного ручного способа снятия блокировки. Зачем? Эту возможность вы оцените, когда в самый неподходящий момент отключат электричество

Как вариант, можно установить резервный источник электроэнергии и подключить устройство к нему. Это поможет предотвратить проблемы с использованием ворот в любой экстренной ситуации.

Система противовесов

Этот механизм в редких случаях используется для оборудования частных помещений. А проще говоря, вообще не применяется. Такой приводной системой обычно оснащают ворота промышленных складов, ангаров, гаражей для автобусов или троллейбусов.

Система противовесов – оптимальный вариант для обустройства громоздких и тяжелых воротных полотен.

К нижней части полотна прикрепляют трос, который дальше проводят через механический блок. Последний установлен на потолочной поверхности поближе к противоположной стенке. В этом месте фиксируют противовес – это груз.

Когда ворота открывают, груз опускается, а когда закрывают – поднимается. Нужно помнить, что вес груза должен превышать массу полотна.

Достоинством можно назвать максимальную защищенность от злоумышленников.

Шарнирно-рычажный (рычажно-пружинный)

Этот вид приводной системы наиболее часто применяется в частном строительстве гаражей. Она состоит из пружин, роликов и рычагов.

Профильные направляющие фиксируют под потолочной поверхностью в горизонтальном положении. Они располагаются по бокам проема. В нижней части устанавливают пружинные, рычажные механизмы. Роликовые системы оборудуют в верхней половине створки.

Необходимо при выполнении монтажных работ, контролировать натяжение пружинного механизма

Важно строго соблюсти вертикальное и горизонтальное положение при фиксации профильных направляющих

Приводной механизм монтируют к потолочной поверхности. Для открытия предназначен трос, размещенный на потолке с помощью профиля.

При открывании происходит растяжение пружины, а ролики перемещают створку по направляющим. Рекомендуется от потолка до проема оставлять расстояние не меньше 30 см.
