Монтаж отопления в частном доме начинается с выбора схемы разводки труб. Средняя стоимость узла распределения варьируется от 15 до 40 тысяч рублей, а установка всей системы занимает около 3-5 дней. Правильно настроенная энергоэффективность коллекторной системы позволяет существенно сократить расходы на газ или электричество. Разберемся, как это работает на практике.
Принцип работы распределительного узла

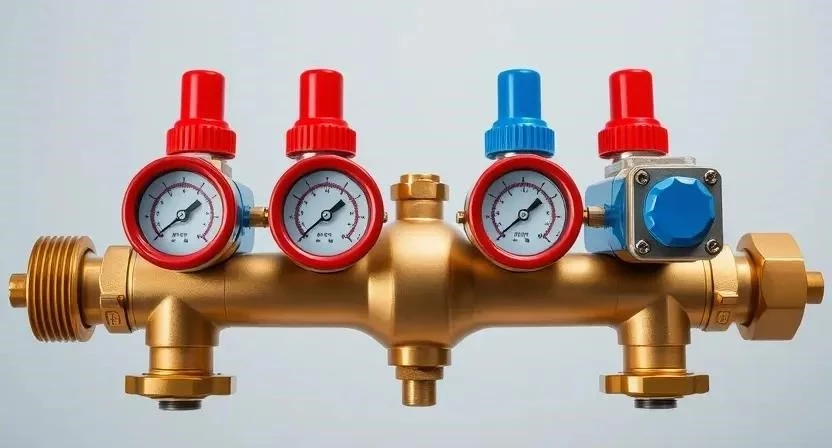

Коллектор представляет собой своего рода «распределительный щит» для тепла. Он принимает общий поток теплоносителя от котла и делит его на несколько независимых лучей. Каждый такой луч идет к отдельному радиатору или контуру теплого пола. Основной узел состоит из подающего и обратного коллекторов, которые соединены между собой. Здесь же устанавливаются расходомеры и регулировочные клапаны. Такая схема позволяет избежать падения давления в конце линии, что часто случается в простых системах.
Заблуждения об экономии тепла
Многие верят, что один только факт установки коллектора срежет счета за отопление вдвое. Это миф. Сам по себе кусок латуни или нержавейки не вырабатывает энергию и не экономит топливо. Другое заблуждение касается полного отсутствия теплопотерь в трубах. Они остаются, если вы забыли про качественную изоляцию. Я часто слышу, что коллектор «мгновенно» снижает затраты. На деле экономия появляется только при комплексном подходе: автоматика, правильный расчет и балансировка.
Реальные способы повышения эффективности
Настоящая выгода кроется в гидравлической балансировке. Она позволяет подавать ровно столько теплоносителя, сколько нужно конкретному радиатору. В итоге нет перегретых комнат рядом с котлом и ледяных углов в дальнем крыле дома. Каждый контур настраивается индивидуально. Я однажды настраивал систему в доме 120 м2, где дальний радиатор был почти холодным. После точной подстройки расхода на коллекторе все комнаты прогрелись равномерно, и котел перестал работать на износ, что заметно снизило потребление газа.
Технические параметры и их влияние на КПД
Эффективность системы напрямую зависит от правильного подбора диаметров труб. Слишком узкая труба создает высокое гидравлическое сопротивление. Насосу приходится работать на пределе, что увеличивает энергозатраты и шум. Длина лучей тоже имеет значение. Чем длиннее путь теплоносителя, тем больше потерь тепла и падение давления. Неправильный выбор мощности циркуляционного насоса может превратить дорогую систему в бесполезный набор труб. Если насос слишком слаб, дальние комнаты не прогреются. Если слишком силен — возникнет шум в трубах и лишний расход электричества.
Влияние диаметра трубы на гидравлику:
| Диаметр трубы (мм) | Сопротивление (Па/м) | Оптимальный расход (л/ч) | Макс. длина луча (м) | Применение |
|---|---|---|---|---|
| 16 | Высокое | 300-500 | 15-20 | Теплый пол, малые радиаторы |
| 20 | Среднее | 600-900 | 20-30 | Стандартные радиаторы |
| 25 | Низкое | 1000-1500 | 30-40 | Магистрали, большие контуры |
| 32 | Очень низкое | 2000+ | 50+ | Подающие линии к коллектору |
| 40 | Минимальное | 3000+ | 60+ | Главные магистрали больших домов |
Сравнение с тройниковой разводкой
Тройниковая система проще в монтаже, но проигрывает в управлении. В коллекторной схеме выход из строя одного луча не останавливает всю систему. Это делает ее более надежной и гибкой.
| Параметр | Коллекторная система | Тройниковая система | |
|---|---|---|---|
| Равномерность прогрева | Идеальная (балансировка) | Зависит от диаметра труб | Коллектор лучше |
| Сложность монтажа | Выше (больше труб) | Ниже | Тройниковая проще |
| Стоимость материалов | Дороже на 20-40% | Дешевле | Тройниковая экономнее |
| Затраты насоса | Оптимальные | Выше из-за сопротивления | Коллектор эффективнее |
| Надежность | Высокая (отсечка лучей) | Средняя | Коллектор надежнее |
Технология монтажа для экономии ресурсов

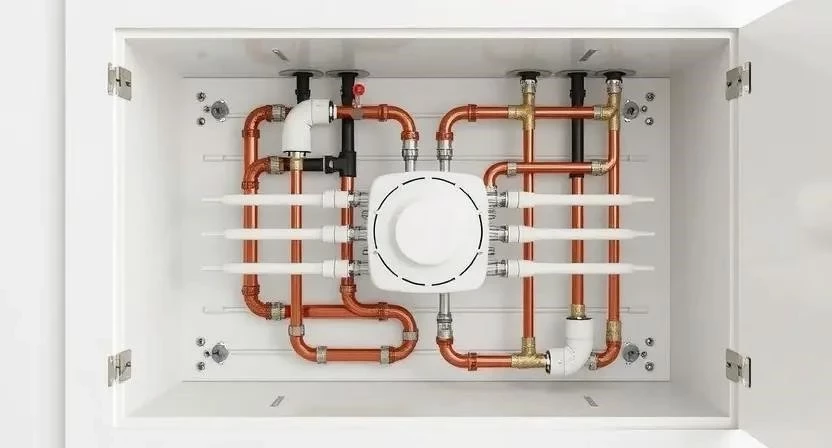

Чтобы система работала эффективно, коллекторный шкаф нужно ставить в центре дома. Это сократит длину лучей и уменьшит теплопотери. Трубы обязательно укладывают в теплоизоляцию из вспененного полиэтилена. Установка термостатических клапанов позволяет автоматически снижать подачу тепла, когда в комнате стало жарко.
Необходимый инструмент:
- Профессиональный пресс-инструмент (для сшитого полиэтилена)
- Труборез с ровным срезом
- Уровень пузырьковый (от 60 см)
- Разводной ключ (2 шт.)
- Перфоратор для установки шкафа
- Струбцины для фиксации труб
- Маркер и рулетка
- Манометр для проверки давления
- Набор отверток
- Фонарь налобный
Пошаговый процесс установки:
- Разметка места под шкаф и расчет длин лучей (2 часа).
- Монтаж коллекторного шкафа по уровню (3 часа).
- Прокладка труб-лучей в стяжке или штробах (8-12 часов).
- Подключение подающей и обратной магистралей к узлу (4 часа).
- Монтаж самого коллектора и фиксация лучей (3 часа).
- Установка термостатических головок на радиаторы (2 часа).
- Заполнение системы теплоносителем и удаление воздуха (3 часа).
- Первичный запуск котла и проверка на протечки (2 часа).
- Гидравлическая балансировка по расходомерам (4 часа).
- Настройка автоматики и термостатов (2 часа).
- Финальное тестирование температуры во всех точках (3 часа).
- Закрытие шкафа и сдача работы (1 час).
Помню, как сэкономил на теплоизоляции лучей в одном объекте. В итоге трубы начали «потеть» из-за перепада температур, и я переделывал всё за свой счет. Никогда не пренебрегайте «шубой» для труб.
Расчет эффективности и затрат
Экономия достигается за счет автоматизации. Термостаты перекрывают контур, когда заданная температура достигнута. Это снижает нагрузку на котел и расход топлива. Расчет теплопотерь учитывает площадь стен, окон и качество утепления дома.
| Режим отопления | Без термостатов | С термостатами | Экономия |
|---|---|---|---|
| Затраты на газ (мес) | 12 000 руб. | 9 000 руб. | 3 000 руб. (25%) |
| Затраты на электричество (насос) | 800 руб. | 700 руб. | 100 руб. |
| 64 000 руб. | 48 500 руб. | 15 500 руб. |
Преимущества и недостатки системы
Коллекторная разводка — это стандарт для современного строительства, но она не лишена минусов.
Реальные плюсы:
- Точная настройка температуры в каждой комнате.
- Возможность отключить один радиатор без остановки всей системы.
- Отсутствие завоздушивания в дальних точках.
- Равномерный прогрев всех помещений.
- Упрощенный поиск места протечки.
- Эстетичный вид (все трубы в одном шкафу).
- Высокая надежность при использовании сшитого полиэтилена.
- Легкая интеграция с «умным домом».
- Снижение нагрузки на циркуляционный насос при балансировке.
Основные минусы:
- Высокая стоимость комплектующих.
- Большой расход труб по сравнению с тройниковой схемой.
- Требуется место для установки шкафа.
- Сложность самостоятельного монтажа без спец. инструмента.
- Необходимость периодической проверки балансировки.
Стоимость и сроки окупаемости
Материалы для коллекторной системы обходятся дороже примерно на 30%. Сюда входит стоимость самого коллектора, большего количества труб и фитингов. Работа мастера по монтажу и балансировке также стоит дороже. Однако за счет экономии топлива система окупается. Я считал окупаемость для клиента с электрокотлом. За счет термостатов на каждом контуре он начал экономить около 2000 рублей в месяц, что окупило разницу с тройниковой системой за два отопительных сезона.
Ошибки при проектировании
Самая частая ошибка — занижение диаметра подающей трубы. Это создает «бутылочное горлышко», и насос просто не продавливает теплоноситель. Вторая беда — отсутствие балансировки. Люди ставят коллектор, но не настраивают расходомеры, в итоге система работает как обычная тройниковая. Также часто забывают про запас места в шкафу для обслуживания.
| Параметр проверки | Статус (Да/Нет) | Влияние на эффективность |
|---|---|---|
| Рассчитан диаметр по гидравлике? | Да | Снижает нагрузку на насос |
| Установлены расходомеры? | Да | Позволяет сделать балансировку |
| Трубы в изоляции? | Да | Минимизирует теплопотери |
| Шкаф в центре дома? | Да | Сокращает длину лучей |
| Есть термостаты на контурах? | Да | Снижает расход топлива |
Меры безопасности
При работе с системой отопления помните о безопасности. Всегда используйте защитные перчатки и очки при резке труб. При установке насоса строго соблюдайте правила электробезопасности: заземление обязательно. Перед запуском системы проверьте герметичность всех соединений с помощью опрессовки под давлением, превышающим рабочее в 1.5 раза. Никогда не превышайте максимально допустимое давление, указанное в паспорте коллектора, чтобы избежать разрыва соединений.
Ответы на частые вопросы
Нужен ли отдельный насос на коллектор?
Если котел имеет встроенный мощный насос и дом небольшой, отдельный узел не нужен. В больших домах или при наличии теплого пола ставят дополнительный насос для каждого контура.
Можно ли поставить коллектор в старый дом?
Да, но это потребует полной замены разводки труб. Просто «врезать» коллектор в старую тройниковую систему без переделки лучей бессмысленно.
Как часто обслуживать систему?
Раз в год перед началом сезона проверяйте давление и настраивайте расходомеры. Раз в 3-5 лет рекомендуется промывка системы от шлама.
Какой материал труб лучше для коллектора?
Я рекомендую сшитый полиэтилен (PEX). Он долговечен, не подвержен коррозии и идеально подходит для лучевой разводки.
Поможет ли коллектор, если дом плохо утеплен?
Он поможет распределить тепло равномерно, но не остановит утечку тепла через стены. Сначала утепляйте фасад, потом настраивайте гидравлику.
Что делать, если один радиатор греет хуже других?
Нужно увеличить подачу на соответствующем луче коллектора, прикрыв при этом клапаны на тех радиаторах, которые перегреты.
Влияет ли количество лучей на стоимость?
Да, каждый новый луч — это дополнительные затраты на фитинги, трубу и более широкий коллектор.
