Разновидности и монтаж анкерных пластин

Как можно использовать монтажные клинья для окон

Применяют пластиковые монтажные клинья для окон повсеместно, так как обойтись без них часто попросту невозможно. Связано это с тем, что обычно в раме окна распределение нагрузки осуществляется неравномерно, поэтому деревянные подложки окон со временем выкручиваются и деформируются. Это негативно сказывается на тепло- и звукоизоляционных свойствах окна. Кроме того, есть серьезные опасения, что должным образом не будет работать фурнитура.

При установке окон без монтажных клиньев невозможно обойтись.

На заметку! Самая большая нагрузка в окне припадает на участки, находящиеся под импостами. Поэтому в таких местах обязательно должна быть установлена колодка.

Как правило, для монтажа окон используются клинья малого и среднего размера. Их располагают вдоль рамы, в дальнейшем покрывая колодки тонким слоем монтажной пены. В зависимости от ситуации используют один из двух типов установки:

• под импост;
• на расстоянии 10-20 см от центра, с обеих сторон.

Второй вариант подразумевает использование креплений сквозь раму, чтобы обеспечить дополнительную фиксацию колодок. Однако первый способ ничуть не хуже, так как статичные нагрузки не приводят к расхождению клиньев, а ветровые нагрузки не навредят благодаря фиксации монтажной пеной.

Для среднестатистического окна рекомендуемая толщина пенного шва – 25-30 мм. Для этого достаточно высоты 2-3-х клиньев, которые должны соприкасаться на 80-90%. Сначала раму фиксируют на сложенные колодки, а затем временными креплениями выставляют верхние углы. Их располагают в плоскости и выравнивают по вертикали. Только после этого переходят к сведению и разведению самих колодок.

Клинья применяются при монтаже не только окон, но также и подоконников.

После того как все будет сделано, раму необходимо окончательно закрепить и запенить. Благодаря этой методике можно не переживать о вероятных сдвигах и нарушениях. Чтобы временно зафиксировать окно, тоже следует использовать колодки. Главное – не забыть извлечь монтажные клинья для ПВХ-окон после того, как пена высохнет. Пустоты заполняются той же пеной.

Монтажная пена

Фиксирующим материалом при установке пластмассового окна выступает монтажная пена из полиуретана, которой заполняются пустоты меж рамой и стенкой. Образуя так именуемый контур изоляции, пена понижает возможность смещения положения рамы и компенсирует его. Обычно, при монтаже конструкций из ПВХ идеальнее всего использовать монтажную пену с наименьшим расширением во избежание сильной деформации материала, и наносить ее следует не спеша, узким слоем, прорабатывая все стороны и кропотливо заполняя ею в особенности те места, где были установлены монтажные клинья. Если перед нанесением пены увлажнить места стыка, то это сделает лучше ее расширение и адгезию.

Полное затвердение полимерной пены наступает через день после ее нанесения и становится паропроницаемой, потому влага даже при высочайшей влажности в доме не будет накапливаться.

Особенности крепления на анкерные пластины

Данный метод крепления оконной системы максимально прост и доступен каждому.

По сравнению с методом распакечивания, способ считается абсолютно безопасным для оконной системы, но единственный минус состоит в том, что некоторые элементы крепления-пластины после монтажа останутся на виду. Однако их можно тоже грамотно замаскировать, спрятав под откосами при их чистовой отделке.

Вставить пластиковое окно с помощью пластин легче и безопаснее, чем закрепить на болты

Есть еще одна рекомендация от специалистов: если окно имеет открывающуюся створку, которой будут очень часто пользоваться, то окно может выйти из строя. Такое крепление рекомендуется для умеренного открывания или для глухих окон.

Альтернативным считается комбинированный метод крепления: верхняя часть конструкции крепится на пластины, а нижняя фиксируется анкерными болтами.

Пластиковые монтажные клинья: цена и качество

Распорные клинья, несмотря на свою простоту, могут не только иметь различные размеры, но и отличаться друг от друга по стоимости. Вообще, их цена довольно небольшая ‒ от 2-х рублей за штуку. Но нужно понимать, что при укладке пола, например, их может понадобиться очень много.

Стандартный монтажный клин 143х43х22 мм обойдется покупателю всего в 7 рублей. Однако эти элементы редко приобретают поштучно, обычно производители предлагают купить сразу комплект. Например, упаковка на 50 шт. при размере 57х34х7/2+15/10 будет стоить 712 рублей. У другого производителя 100 шт. таких же клиньев можно приобрести за 626 рублей.

В среднем стоимость монтажных клиньев составляет около 2 руб. за штуку.

На заметку! Монтажные металлические клинья не должны стоить столько же, сколько и пластиковые. Слишком низкая цена свидетельствует о некачественном металле, который может оказаться недостаточно устойчивым к нагрузкам.

Используя клинья для выравнивания мебели, окон, лаг для пола, ламината и даже кафеля, можно достичь максимальной ровности любой поверхности. Благодаря простой процедуре монтажа сделать это удается еще и в кратчайшие сроки. Используя такие маленькие элементы, можно достичь желаемого результата и провести работу, добившись максимальной ровности после установки и эстетичного внешнего вида полученной конструкции.

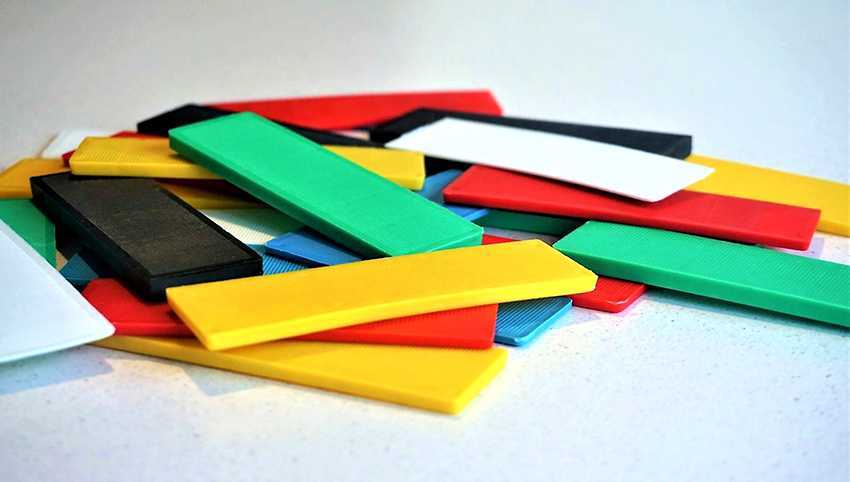

Пластиковые монтажные клинья — технические характеристики и размеры

Строительство, ремонт, какие-то монтажные работы – регулярно приходится сталкиваться с необходимостью выравнивания, более надежной фиксации отдельных элементов конструкций. Пластиковые монтажные клинья, к сожалению, еще не нашли широкого применения в быту, хотя в любом случае они просто незаменимы.

Главная причина их недостаточной востребованности у «частников» – слабая информированность покупателей о данных изделиях. Автор считает необходимым восполнить этот пробел.

Особенности продукции

На практике в качестве распорных клиньев используются самодельные «чурки» из древесины, и только в редких случаях – металла. Недостатки любого «дерева» известны – подверженность усыханию, впитывание влаги, невысокая прочность и тому подобное, вплоть до разрушения насекомыми-древоточцами. А если еще учесть, сколько приходится тратить времени на поиск подходящей деревяшки, из которой можно вырезать (выстругать) образец соответствующего размера, вывод очевиден – не совсем удобно и практично.

Но это не главное. В процессе эксплуатации любой конструкции клинья из древесины постепенно деформируются, и через определенное время возникают проблемы. Например, перекошенные оконные рамы или дверные проемы. Как результат – незапланированный ремонт.

Пластиковые монтажные клинья всех этих недостатков лишены. Водопоглощение отсутствует, насекомым они неинтересны, а к изменениям температуры инертны, так как в производстве используются специальные полимеры

И что немаловажно, они не проскальзывают по основе, с которой контактируют

Значит, в процессе эксплуатации какие-либо подвижки в месте установки монтажных клиньев исключены – фиксация абсолютно надежная. Это обеспечивается наличием системы «зубчиков», которые нанесены на пластик под углом, с обеих рабочих сторон изделия. Как правило, стандартный интервал между ними – 0,5 мм.

По всему объему клиньев расположены пазы. Следовательно, за счет этих «воздушных камер» исключено промерзание в точке установки данного приспособления.

Технические характеристики монтажных клиньев

• Температурный диапазон (ºС), при котором изделия не меняют свойств и форму – от -45 до +85.
• Предел регулирования высоты (мм) с помощью монтажных клиньев – от 8 до 90.
• Впитывание влаги, деформация, гниение отсутствуют.
• Фиксация по месту установки – любой крепежной деталью (гвоздем, саморезом, шурупом).
• Инертность к монтажной пене, что позволяет более надежно герметизировать стыки.
• Срок пригодности клиньев – не ограничен.

Размеры

По этому параметру монтажные клинья подразделяются на 3 группы. Все приведенные стандартные размеры (д – ш – в) – в мм.

• Малые (91 – 43 – 15) – как правило, используются при первичной установке чего-либо и нужны лишь для небольшой юстировки конструкционных элементов. Чаще всего применяются при обустройстве чистовых полов из досок паркета или ламината.
• Средние (115 – 30 – 19) – целесообразно использовать при укладке лаг, установки оконных рам. Такие клинья рассчитаны на предельную нагрузку в 1 650 – 1 850 кг, поэтому способны выдержать вес даже дверных блоков.
• Большие (143 – 43 – 22) – изделия этой разновидности используются при масштабных работах, когда приходится иметь дело с крупногабаритными, массивными конструкционными элементами. Например, толстые лаги, части стропильной системы, оконные блоки больших размеров. Такие клинья выдерживают вес до 2 200 кг.

Применение клиньев

Где они могут понадобиться, хороший хозяин сообразит и сам. Вот лишь некоторые примеры использования пластиковых клиньев.

• Выравнивание: блоков (оконных, дверных) в проемах, лаг при монтаже черновых полов, элементов системы стропил и тому подобное.
• Установка легких стационарных лестниц.
• Ремонт деформированных частей конструкций.

Стоимость монтажных клиньев

Несложно догадаться, что она зависит от размеров изделий и производителя. Но так как материал клиньев – пластик, то цена по определению высокой быть не может и лежит в пределах 3,5 – 8,5 руб/ед. Количество образцов в упаковке разное – от 200 штук для больших до 700 для малых.

Этой информации достаточно, чтобы понять – применение таких распорных устройств более чем целесообразно. Затраты на пластиковые монтажные клинья практически не отразятся на конечной стоимости работ, зато они повысят скорость проведения отдельных технологических операций и точность юстировки.

Распорные клинья для дверей: технология использования

Еще одна сфера, в которой активно применяются данные элементы, – установка дверей, причем их используют как для межкомнатных, так и для входных конструкций. Отличие состоит лишь в том, какое будет количество сторон притвора.

Входные двери, которые обычно имеют четырехсторонние блоки, если устанавливать их на распорные клинья, не нуждаются в подготовке дополнительной стяжки. А вот необходимое количество клиньев подбирается в зависимости от того, с какой массой дверного короба предстоит работать в конкретном случае. Исходя из этого, используют малые или средние элементы.

Пустотелые сотовые двери вполне обходятся двумя колодками из клиньев среднего размера. Для более тяжелых изделий потребуются большие клинья. Однако это позволяет легко выравнивать сложные конструкции, имеющие значительный вес. Для этого достаточно монтировкой немного приподнять край порога, а затем отрегулировать его при помощи уровня и правильно установить колодку. Если все ровно и опора остается неподвижной, смело можно приступать к окончательной фиксации.

Распорные клинья целесообразно применять для установки межкомнатных и входных дверей.

Отдельно стоит сказать о том, как используются распорные клинья для регулировки двери с трехсторонним притвором. В этом случае требуется установка двух выравнивающих колодок – по вертикали коробки.

Обратите внимание! Большое значение имеет, на чистовой или на черновой пол производится установка двери. В случае с черновым полом колодку нужно собрать из клиньев, толщина которых будет примерно соответствовать толщине чистового покрытия

Для этого можно склеить несколько колодок между собой.

Разновидности и особенности устройства

Существует три основных типоразмера клиньев, их так и называют: малые, средние и большие, допустимая нагрузка составляет порядка 200–350, 1500–1700 и 2200–2500 кг соответственно. Клинья выдерживают такой вес без деформации благодаря особой сотовой конструкции и наличию множества ребер жесткости. На рифленой поверхности можно увидеть плоские и полые участки, они взаимно расположены так, чтобы при сведении и разведении клиньев площадь их соприкосновения всегда была как можно большей.

Впрочем, указанные нагрузки выдерживают колодки только со 100% прилеганием клиньев, при регулировке этот показатель будет уменьшаться пропорционально площади соприкосновения. Обычно клинья колодки сходятся на 2/3 длины, поэтому реальная несущая способность колодки составляет 60–70% от паспортной.

При смещении клиньев внутри колодки можно услышать отчетливые щелчки — это перескакивают гребни в пазах. Высота каждого строго нормирована, так что за один щелчок клин опускается или поднимается на определенную высоту. Соответственно, если высота одного клина в самой толстой его части составляет 15 мм, то диапазон регулирования всей колодки составит от 15 до 20–22 мм с шагом, скажем, 0,5 мм. Если нужна колодка большей высоты, между двумя клиньями вставляют третий, увеличивая регулировочный диапазон еще на 15 мм.

Еще одна ключевая особенность клиньев — их можно использовать в местах, где критически важно соблюдать непрерывный контур утепления, например, в пенных швах окон. За счет ячеистой структуры клин не увеличивает теплопроводность изоляционного материала

Однако клинья не лишены недостатков, например, при креплении лаг пола возможно смещение клиньев из-за вибрации. Впрочем, мастера и так всегда стараются выполнять сквозное крепление прямо через колодку, вне зависимости от наличия динамических нагрузок.

Материалы для установки окна: что потребуется при монтаже

Установка пластикового окна предполагает использование специальных материалов, приспособлений и инструментов. Окна ПВХ прочно закрепились на строительном рынке. С каждым годом их конструкции совершенствуются, а вместе с этим производители предлагают современное оборудование для изготовления и материалы для установки окна.

Материалы для монтажа окон включают в себя: анкерные пластины, пену монтажную, клинья и распоры, уплотнители и крепежи. Изготовители окон могут комплектовать изделие отдельными элементами. При этом комплектующие должны быть высокого качества, чтобы при установке окон были выполнены все требования по тепло-, звуко-, паро- и гидроизоляции.

Монтажные клинья и распоры

Для установки пластиковых окон комплектующие изготавливают из прочной пластмассы, так как им предстоит выдерживать высокую нагрузку от конструкции окна, которая будет на них опираться во время монтажа. Эту же функцию выполняют распорные колодки. Размещают эти элементы по всему периметру оконной рамы для фиксации ее правильного горизонтального и вертикального расположения. Клинья применяются в качестве опоры на время затвердевания пены. После полного высыхания пены, комплектующие извлекаются. Получившееся отверстие заделывается пеной.

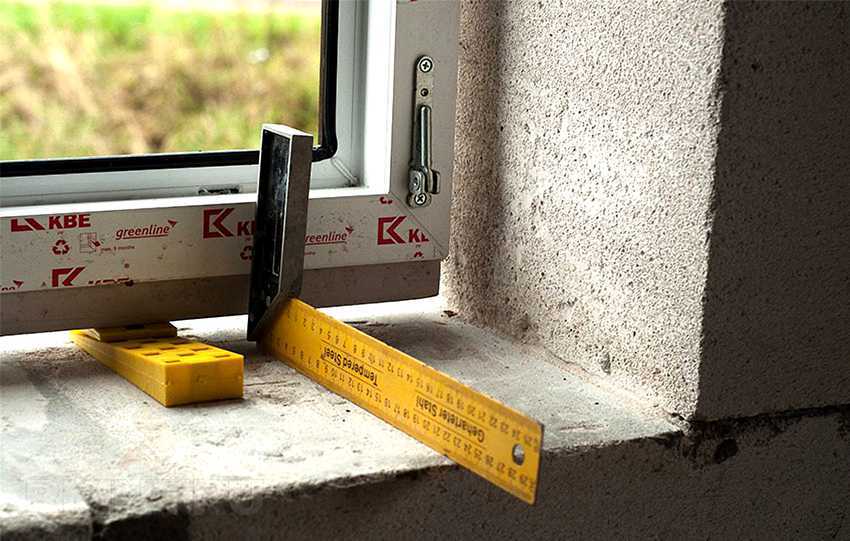

На время застывания пены между рамой и проемом устанавливают клинья

Применение клиньев и распорных колодок в процессе монтажа пластиковых окон является обязательным, так как в процессе заполнения швов между рамой и проемом монтажной пеной неизбежен процесс ее вторичного расширения. Клинья надежно фиксируют оконную конструкцию в определенном положении и предотвращают возможность его изменения под воздействием пены.

Монтажная пена

Монтажная пена на основе пенополиуретана применяется для заполнения шва между рамой и проемом. Попадая во влажную среду, под действием кислорода содержимое баллона спустя определенное время образует твердый, прочный пористый материал, который надежно фиксирует оконную конструкцию в заданном положении.

С помощью монтажной пены оконный блок фиксируют в проеме

Монтажная пена различается по сезонности применения: зимняя, летняя и всесезонная

Для установки окон ПВХ важно применять пену, имеющую низкий коэффициент расширения – это позволит избежать деформации конструкции или нарушения ее ориентации в пространстве

Благодаря паропроницаемости данного материала обеспечивается выход влаги и исключается образование конденсата внутри помещения. А для защиты конструкции окна и откосов от лишней влаги для перекрытия монтажного шва устанавливают специальную саморасширяющуюся ленту.

Паропроницаемая уплотнительная лента

ПСУЛ обеспечивает самовентиляцию шва между рамой и проемом. Благодаря пористой структуре монтажная пена пропускает сквозь себя не только воздух, но и влагу, что может привести к скоплению влаги на поверхности откосов и их отсыревание. Избежать этих неприятностей позволяет использование ПСУЛ.

Вентиляция зазора между проемом и рамой обеспечивается за счет ПСУЛ

Лента для установки окон – это пористый пенополиуретан, обработанный специальным составом. Одна сторона ПСУЛ имеет клейкий слой. Поставка к месту монтажа осуществляется в скрученном виде. Раскручивать материал надо непосредственно перед монтажом, иначе он утратит свои свойства.

Особенности монтажа

Для оконного блока крепление посредством пластин наиболее безопасно, а металлические детали можно скрыть в процессе чистовой отделки.

Но прежде чем браться за самостоятельную установку, потребуется изучить правила работы с анкерными пластинами.

Жёсткость фиксации любой металлической планкой несколько меньше, чем анкерами. Если окно глухое, достаточно только пластин. При монтаже большого изделия с тяжеловесными створками необходима равномерная компенсация нагрузки, поэтому понадобится не просто вставить деталь в паз и защёлкнуть, но и подстраховаться саморезом, который должен войти глубоко в профиль рамы.
Крепежи по бокам монтируются на расстоянии 25 см от углов, в верхней и нижней частях, причём вверху соединение помещается строго посередине

Между пластинами важно сохранять интервал не меньше 50 см и не больше 1 м.
Необходимо следить за правильным изгибом деталей (только под острым углом), что сводит горизонтальное смещение к минимуму и даёт оптимальную жёсткость соединению.
В проёме сначала нужно просверлить отверстие для анкерного шканта, а затем разместить его так, чтобы широкое горло прижимало металлическую полосу к поверхности проёма. Для крепления одной детали берётся 1 или 2 дюбеля размером 6–8 мм

Окончательная фиксация осуществляется при помощи конического стопорного шурупа.
Несмотря на то что соединение в дальнейшем маскируется отделкой откоса или штукатуркой, желательно при подготовке точек для фиксации делать углубления до 2 мм – это обеспечит положение пластин вровень с поверхностью проёма.

Рассмотрим алгоритм проведения монтажа оконной системы на примере изделий из ПВХ.

Необходимо освободить раму окна от упаковочной плёнки, после этого надо снять с петель створки, установить доборный и соединительный профили.

Делается точный расчёт, в каких точках будут монтироваться крепёжные детали. Пластины вставляют в раму и помещают её в проём. Расположение точек отмечается на стене мелом или карандашом.

Раму следует оклеить изнутри и снаружи монтажной лентой, пароизоляционной и паропроницаемой, для обеспечения гидроизоляции.

Зубчатые элементы пластины («лапки») вставляются в пазы на профиле под необходимым углом, чтобы они плотно прилегали к откосу

Дополнительно можно крепить деталь с помощью специального самонарезающего шурупа.
Соблюдая расстояние от анкера до края в 20–25 см, прикрутите все пластины по периметру проёма.

Важно, чтобы присутствовал правильный сгиб крепёжного изделия в двух местах прилегания: к проёму и раме.
Каждая планка должна фиксироваться саморезом и закручиваться через пластиковую насадку в армирующий профиль. Глубина отверстия должна быть больше длины дюбеля на 10 мм.
Рама устанавливается так, чтобы под каждой секцией конструкции и по углам находились жёсткие уплотнители

После этого сооружение фиксируется вертикально при помощи монтажных клиньев.
Прежде чем окончательно жёстко закреплять детали, необходимо отрегулировать положение блока посредством строительного уровня.

Заключительные работы – создание монтажного шва, увлажнение его водой с помощью пульверизатора, теплоизоляция полиуретановой пеной. Желательно не допускать её переизбытка. Для этого можно использовать пароизоляционную бутиловую ленту, строительную герметизирующую мастику. В конце отделываются откосы – штукатурной смесью, облицовочной каменно-полимерной плиткой, фасадными материалами. Если выбирать между двумя способами монтажа окон, при отсутствии опыта профессионалы советуют применять пластины.

При использовании анкерных дюбелей понадобится дополнительная помощь, сам процесс займёт много времени, да и всегда есть риск того, что стекло может быть повреждено. Кроме того, потребуется дорогое оборудование – перфоратор большой мощности и специальные дюбели 10х132 мм. Если болтами закрепляется окно из ПВХ, то возможна его разгерметизация, помимо этого, при незнании тонкостей и неправильной установке нарушается геометрия рамы, и она со временем растягивается.

В следующем видео вас ждет монтаж ПВХ-окон на анкерные пластины.

Опорные колодки для окон. Деревянные или пластиковые?

Однажды, при установке окон, клиент попросил меня поменять деревянные опорные колодки для окон на пластиковые. Тогда, для меня это было неожиданностью.

В чем же принципиальная разница этих двух материалов? И так уж ли прав был клиент, когда настаивал на пластиковых опорных колодках?

Зачем нужны опорные колодки для окон?

Для начала разберем что это такое и для чего они нужны. Дело в том, что окна ПВХ не устанавливаются прямо на основание (бетон, кирпич, дерево и так далее). Между ними должен быть монтажный зазор, который заполняется монтажной пеной.

На самом деле — это просто опора для окна, которая передает вес оконной конструкции на основание.

Деревянная опорная колодка для окон?

Итак вернемся к истории с клиентом, о которой я начал рассказывать выше. Первым обоснованием замены деревянных колодок на пластиковые, было упоминание ГОСТа.

Но ГОСТ, как ни странно, не запрещает использовать дерево в качестве опоры. Правда с пометкой о том, что деревянная опорная колодка должна быть обработана антисептиком.

А теперь, посмотрим на характеристики антисептиков, а точнее на срок их действия в древесине. Говорят антисептик довольно быстро выветривается. Есть прекрасный строительный форум www.forumhouse.ru, на котором некоторые специалисты вообще не видят смысла обрабатывать дерево антисептиками, если оно находится внутри помещения ( не во влажной среде).

То есть, если деревянную опорную колодку хорошо утеплить (пропенить) и хорошо герметизировать со стороны улицы, то она совершенно не требует обработки антисептиком.

Из личного опыта скажу. Старые деревянные окна (советские и даже дореволюционные), которые мы выламываем, тоже имеют деревянные клинья. И эти клинья сгнивают только в одном случае, когда и окно уже настолько гнилое, что стекла вываливаются.

Пластиковые опорные колодки для окон

А что плохого в пластиковых опорных колодках? — спросите вы. И почему их так редко используют оконные компании? Ответ простой — это дополнительные затраты.

Для тех, кто ищет, где купить пластиковые опорные колодки в Санкт-Петербурге. Вот несколько ссылок по выгодным ценам:

• https://spb.tbmmarket.ru
• https://www.germeticplus.ru
• https://www.market-spb.com
• https://www.maxidom.ru
• https://www.robitex.ru

Хотя некоторые говорят, что монтажные клинья стоят копейки. Но конкуренция растет с каждым годом и оконные фирмы экономят буквально на всем. И именно поэтому, во многих конторах монтаж окон делят на два вида:

1. Монтаж по ГОСТу (с использованием пластиковых клиньев и не только). В 1,5 — 2 раза дороже второго варианта.
2. Обычный монтаж (как правило клинья деревянные).

Кстати в новостройках окна устанавливают по ГОСТу. Там деревянных колодок вы не увидите.

Ну что же, вывод напрашивается сам. Ничего страшного в использовании деревянных опорных колодок для окон нет. Главное — это хорошо их утеплить со стороны улицы, то есть качественно сделать монтаж. Об ошибках монтажников можно почитать тут.

lankins.ru

Зачем нужен подставочный профиль на пластиковые окна

Архитектурные особенности современных и старых зданий таковы, что в районе нижней границы окна происходит нагнетание воздуха под внешние отливы. В советское время с этим боролись, размещая радиаторы отопления непосредственно под окнами

Сейчас их зачастую стараются убрать с видных мест, поэтому особое внимание следует уделить району подоконника и исключить возможность появления там мостиков холода. Для решения этой проблемы и производится монтаж подставочного профиля

Наличие внутренних воздушных камер улучшает теплоизоляцию окна, а конструкция планки облегчает решение сразу нескольких вопросов.

Как правильно использовать систему СВП

К примеру, рассмотрим, как облицевать пол кафелем, используя данную технологию.

• На напольное основание зубчатым шпателем выкладывается клеевой состав. Выравнивается.
• На него укладывается первая плитка.
• Теперь с каждой стороны плитки устанавливаются по два зажима. Их нижние опоры надо вставить так, чтобы они как можно ближе оказались к самому напольному основанию.

• Рядом с первой плиткой укладывается вторая. Ее надо обязательно плотно прижать к установленным зажимам, что обеспечить определенную ширину шва. Кстати, она будет стандартная – 1,5 мм.
• Теперь на зажимы надо надеть клинья. И проталкивать их до тех пор, пока сама плитка плотно не примкнет к отделываемой напольной поверхности. Вбивать клинья надо равномерно с двух сторон, чтобы не получился перекос установки.
• Сразу же швы между плитками очищаются от выступившего клея. Если это не сделать сейчас, то после высыхания это сделать будет непросто.
• После высыхания клеевого раствора клинья выбиваются, а зажимы срезаются. Можно бить киянкой поперек клина, тем самым сразу срезая зажим и освобождая клин. Кстати, последние можно использовать до 50 раз.

Но необходимо отметить, что на качество облицовки будут влиять разные факторы. К примеру, качество самого кафеля. Если его элементы кривые, то даже с помощью СВП выставить их по одному уровню будет непросто, а иногда даже проблематично или невозможно.
