Гаражи из сэндвич-панелей: преимущества и особенности, этапы сборки, фото и видео

Последствия неправильной установки

Иногда, уже после того как, крепятся стеновые сэндвич панели, обнаруживается общая кривизна здания. Косыми могут быть не стеновые конструкции, а весь каркас. В таком случае исправить ошибку уже не получится.

Если неправильно хранить панели, оставлять их на солнце, ходить по ним, то они начнут деформироваться. При установке это скажется на всем здании. Будет нарушена герметичность и несущая способность.

Перетянутые саморезы снижают несущую способность конструкции, на поверхности остаются вмятины. Нарушается герметичность здания.

Слабо затянутые крепежи провоцируют образование отверстий. Влага остаётся на минеральной вате, что провоцирует снижение энергоэффективности.

Тонкости и способы монтажа сэндвич-панелей:

Коротко о главном

  1. Стеновые панели отличаются по функциям (стеновые, кровельные), по виду утеплителя, и типу обшивки.
  2. Монтаж сэндвич-панелей с разным наполнителем проводится по-разному. Например, минеральная вата весит в 2 раза больше, чем стекловолокно.
  3. Прежде чем начинать установку панелей, необходимо осмотреть их на наличие коррозии, повреждений, нарушений в области замков.
  4. Панели устанавливаются горизонтальным, либо вертикальным способом. Первый вариант подходит для высоких зданий с расстоянием между колоннами до 6 метров. Второй для невысоких строений, высотой 3-6 м.
  5. Кровля монтируется внахлёст или встык, если скат крыши не превышает 12 м.
  6. Сэндвич панели режут с помощью строительного уровня и дисковых, ленточных пил.
  7. Неправильная установка приводит к преждевременному износу здания, потере влагостойкости и теплоизоляции.

Источник

Технология монтажа сэндвич панелей видео

Сэндвич-панели: правила установки стеновых панелей

Серьезную конкуренцию на строительном рынке сегодня создают сэндвич-панели. Высокий спрос на готовый продукт объясним наличием у него целого ряда преимуществ. Сравнительно недорогой материал обеспечивает быстрый монтаж/демонтаж, имеет хорошие показатели теплоизоляции, прочен и долговечен. Применение стеновых сэндвич-панелей сокращает сроки строительства и расходы на него.

Монтаж

Первый этап монтажных работ заключается в проверке металлического каркаса будущего здания и цоколя (геометрия, вертикальность и прочее). Кроме того, необходимо убедиться в наличии нужного количества стройматериала и специальных инструментов. К монтажу стеновых сэндвич-панелей приступают после того, как на возведенный цоколь будет уложена гидроизоляция.

Особенность работ заключается в том, что сэндвичи предусматривают как горизонтальную, так и вертикальную установку. В первом случае рекомендуется ограничить длину панелей до 6 м. При горизонтальной раскладке фиксацию элементов начинают с угла. Как было уже отмечено, поверх цоколя укладывают гидроизоляцию в два или более слоев, устанавливают нащельники отлива, сохраняя зазор в 20 мм между гидроизолирующей поверхностью и панелью. Последняя из них фиксируется пазом вниз к колоннам или к стойкам фахверка. Сборку осуществляют с использованием специальных крепежных элементов – шурупов, количество которых определяется действующей документацией.

Оставленный ранее зазор заполняется уплотнительной лентой либо монтажной пеной. В процессе работы проверяют правильность установки и по вертикали, и по горизонтали специальными измерительными приборами. Вертикальные стыковочные участки уплотняют монтажной пеной, а угловые – минватой. Монтаж нащельников выполняют:

внахлест;

с использованием вытяжных заклепок;

согласно разработанной схеме;

с подгонкой и подрезкой фасонных элементов;

с последующей герметизацией стыков.

Качественный монтаж стеновых и кровельных сэндвич панелей обеспечивается последовательностью действий и соблюдением главных правил технологии

При горизонтальной установке важно фиксировать разгрузочные ригели каждые 9 метров (в среднем)

Основные моменты вертикальной раскладки:

#8212; рекомендуемая длина панелей – не менее 8 м;

#8212; расположение стройматериала по вертикали зрительно увеличивает высоту стен, поэтому является оптимальным решением при возведении невысоких зданий;

#8212; начало работ с угла сооружения либо от центра к краям. Последний вариант снизит расход (в плане обрезки). Крепление осуществляют снизу вверх с использованием саморезов;

#8212; монтаж и сборка стеновых #171;сэндвичей#187; может проводиться как при возведенном цоколе, так и без такового;

#8212; первый этап представляет собой укладку гидроизоляции в два слоя на цоколь, установку нащельников с учетом зазора в 20 мм (как и в предыдущем случае);

#8212; утепление стыка выполняют монтажной пеной либо минватой;

#8212; важно обеспечить компенсационный зазор между отдельными ярусами, рекомендуемая ширина – 20 мм;

#8212; разгрузочные ригели устанавливаются через каждые 9 метров;

#8212; с помощью отвеса проверяют точность монтажа по вертикали;

#8212; обеспечивают контроль плотности прилегания гребня в замках;

#8212; далее укрепляют торцевые и угловые элементы, а также нащельники. Для этих целей используют саморез с полукруглой головкой.

Рекомендации профессионалов

Несмотря на достаточно примитивный технологический процесс по установке стеновых сэндвич-панелей, сложности все же возникают. Как правило, они связаны с подборкой крепежных элементов и нужного оборудования. Как показывает практика, грамотно и качественно выполнить монтаж способны разве что профессиональные работники. Расход при подгонке панелей у них минимален, чего не скажешь про новичка-строителя.

Стройматериал используют для обшивки, как несущей конструкции, так и крыши. Каждый отдельный случай требует наличия определенных знаний и учета нюансов. Технология монтажа сэндвич панелей применима для быстровозводимых зданий. Уплотнение продольного соединения между отдельными панелями, установка фасонных элементов, определение необходимого количества крепежей – с этим и многим другим придется столкнуться в процессе проведения монтажных работ. Даже незначительные ошибки недопустимы, вот почему услуги опытных работников в данном случае придутся кстати.

Технология установки стеновой панели

Шаг 1. Несущее основание очищается от грязи. Чаще всего панели устанавливаются на металлический каркас. Перед началом монтажа его поверхность следует покрыть антикоррозионным составом.

Шаг 2. На верхнюю поверхность цоколя устанавливается широкая бутиловая лента (она должна соприкасаться с каркасом). После этого на нее крепится уплотнительная лента. На каркас также фиксируется уплотнительный элемент. Это позволяет снизить звуковую вибрацию и воздухопроницаемость в местах соединений.

Укладка бутиловой ленты

Шаг 3. На расстоянии 7…9 мм от каркаса устанавливаются цокольные направляющие. В них вплотную к внутреннему ребру укладывается бутиловая лента. Поверх направляющих встык устанавливаются ленты из минеральной ваты.

Укладка ленты поверх направляющих

Шаг 4. По внешней стороне цокольной направляющей монтируется цокольная планка (с нахлестом 10 см).

Монтаж цокольной планки

Шаг 5. Первая панель должна быть установлена строго по уровню, от этого зависит качество всех работ. Стена будет неровной, а в местах соединения элементов возникнут зазоры, от чего пострадает теплоизоляционная способность.

Крепление начинается с верхней части панели и производится с шагом 400 мм. При горизонтальном монтаже на цоколь панель фиксируется пазом вниз.

Установка первой панели

Шаг 6. Перед тем, как установить следующую панель, замок уже закрепленной обрабатывается герметиком. Также можно использовать для герметизации шнур из бутилкаучука диаметром 8 мм.

Шаг 7. Поперечные стыки панелей необходимо проложить утеплителем (минеральной ватой). Этот технологический шов должен иметь толщину не менее 2 см. После окончания установки панелей его уплотняют герметизирующей лентой и закрывают фасонным элементом.

Поперечные стыки прокладываются утеплителем

Шаг 8. Фасонные детали должны устанавливаться с нахлестом. При отделке горизонтальных панелей он должен составлять не менее 5 см, вертикальных — 8…10 см.

Процесс монтажа фасадных панелей

С внешней стороны фасонные элементы крепятся саморезами 28 х 4,8 мм с ЕПДМ-прокладкой (или заклепками) с уплотнением плоскости присоединения герметиком.

Выбор лучших панелей

Дома из металлических сэндвич-панелей имеют разные характеристики в зависимости от того, что в основе стен. Если хотите выполнить постройку с выдающимися характеристиками, то следует более серьезно подойти к выбору материала. Важным фактором при этом является вид утеплителя. Например, долговечным и экологически чистым является пенополистирол, который не пропускает влагу, а также отлично сохраняет тепло. Среди его недостатков следует выделить пожароопасность.

Пенополиуретан обладает наименьшей теплопроводностью, он устойчив к воздействию химических веществ и обладает превосходными гидроизоляционными свойствами. Внутри может располагаться еще и минеральная вата, она не является горючей, характеризуется экологичностью и безопасностью. Помимо прочего, она хорошо сохраняет тепло. Недостаток состоит в низкой устойчивости к воздействию воды, поэтому стены будут требовать дополнительной гидроизоляции.

Дом из металлических сэндвич-панелей может быть более теплым, если вы правильно подберете толщину изделий. Увеличение толщины может привести к повышению теплоизоляционных свойств, но и будет способствовать уменьшению полезной площади. Выбирая более толстые панели, вы можете столкнуться со сложностями монтажа, кроме того, вам придется заплатить большую стоимость за материал. Ввиду этого вы должны оптимально рассчитать толщину панелей.

Прежде чем приступать к строительству дома из металлических сэндвич-панелей, необходимо обратить внимание еще и на производителя. На российском рынке можно встретить сэндвич-панели от около 2-х сотен компаний-производителей

Наиболее крупными являются:

  • «Ruukki-Венталл»;
  • «Электрощит»;
  • «Мосстрой-31»;
  • «КЗЛК»;
  • «Термостепс-МТЛ»;
  • «Тримо-ВСК».

Цена, размеры и вес сэнвич панелей

Стоимость сэндвич плит обусловлена несколькими факторами:

  • толщина листового защитного слоя, от которых зависит прочность изделий;
  • цветовая гамма;
  • используемое полимерное покрытие (пурал, пластизоль, полиэстер, ПВХ);
  • толщина сэндвич панели, минимум 50, максимум 250 мм;
  • качество утеплительного материала;
  • объем заказа – чем больше изделий будет заказано, тем дешевле обойдется партия.

Что касается габаритов, то изготовители предоставляют разнообразные изделия. Длина панелей может достигать 18 м. Ширина же не так разнообразна. В продаже можно найти два варианта: 1 м и 1,2 м. Толщина материала зависит от слоя утеплителя, используемого при производстве.

На вес оказывает влияние тип и толщина слоя теплиозолятора. Самый тонкий и легкий из них – ППС (пенополистирол). Согласно стандартам, толщина и вес сэндвич панелей строго регламентируются. Они составляют: при толщине в 150 мм – 25 кг/м, при 80 мм – 20 кг/м.

Как видно, сендвичные панели, их размеры и цены взаимосвязаны. Нужно просчитать все, прежде чем купить партию.

Сэндвич-панель: что это такое

Сендвичи, используемые при строительстве домов, состоят из трёх слоёв. Два внешних слоя изготавливаются из одинакового материала, причем наиболее популярным считается оцинкованная сталь. Это связано с высокими техническими характеристиками оцинковки, среди которых: отличная коррозийная устойчивость и резистентность к высоким температурам. Также распространены сендвичи из алюминия и ориентированно-стружечных плит (OSB).

Строение сендвичной панели с внутренним слоем из пенополистирола

Самые распространённые утеплители, которые используются при производстве сендвичных панелей: пенополистирол (ППС), пенополиуретан (ППУ) и минеральная вата. Пенополиуретановые изделия обладают высокими теплоизоляционными показателями и стойкостью к влаге.

Обратите внимание! В некоторых случаях панели производятся с добавлением четвертого слоя, в качестве которого выступает гипсокартон. Добавление последнего в структуру сендвича позволяет усилить огнестойкость конструкции

Основным преимуществом таких плит считается то, что строения из сэндвич панелей можно возводить даже в тяжёлых климатических условиях. Отечественные компании, при производстве таких строительных материалов, ориентируются на технологии, используемые в США и Канаде.

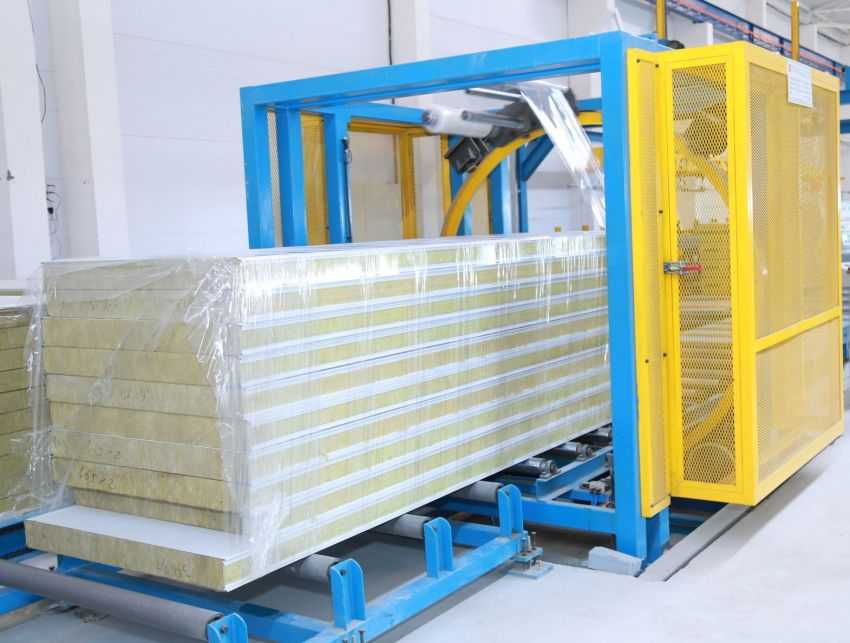

Производство сэндвич-плит из оцинкованной стали и минваты

Эксплуатационная область панелей, выполненных в виде сендвича

Данные строительные элементы практически лишены недостатков, что обуславливает их высокую популярность. Рассмотрим, какие постройки возводятся с помощью сэндвичных плит:

  • жилые дома;
  • спортивные сооружения;
  • офисные и административные здания.

Такие изделия подразделяются по назначению на 3 основные разновидности:

  • для стен;
  • для кровли;
  • для окон.

В первом случае установка строительных элементов выполняется на каркас из металла. Стеновые плиты используются для организации наружной коробки дома, а также внутренних перегородок. Кровельные и оконные сендвичи также используются при монтаже различных сооружений и отличаются от стеновых моделей по техническим характеристикам и стоимости.

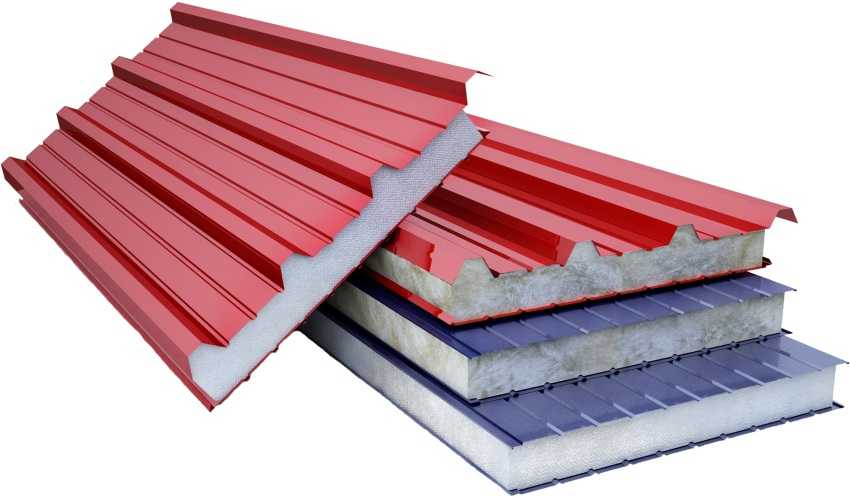

Сендвичные панели применяют в строительстве различных зданий

Использование сендвичных плит позволяет выполнить проект в короткий срок за минимальную стоимость. Благодаря небольшому весу таких панелей, исключается необходимость в организации высокопрочного фундамента.

Сэндвич-панели нередко применяются при организации разного рода ограждений, а также для проведения реконструкционных работ на различных строительных объектах. Жёсткие плиты, которые отличаются ребристым внешним слоем, используются для возведения лёгких каркасных конструкций. К таким конструкциям можно отнести, например, гаражи и киоски.

Достоинства и недостатки сендвич панелей

При выборе материала для постройки дома необходимо обращать внимание на все его характеристики. Рассмотрим основные преимущества использования панелей сендвичей:

  • высокая скорость строительства, которая позволяет реализовать проект в кратчайшие сроки;
  • выгодная стоимость;
  • возможность организации не только механической защиты, но и теплоизоляции;
  • отсутствие необходимости в дополнительном утеплении здания;

С помощью сендвич плит можно построить здание в кратчайшие сроки

  • небольшая масса плит, которая позволяет снизить нагрузку на фундамент постройки. Этот пункт значительно упрощает строительство дома из сендвичных панелей;
  • для монтажа таких плит нет необходимости использования специальной строительной техники;
  • фасадные панели являются не только материалом для возведения постройки, но и декоративным элементом, поэтому не нужно тратить время на наружную отделку здания.

Полезная информация! Сендвичные панели применяются не только в качестве основного строительного материала, но и могут использоваться для облицовки здания. В этом случае они выступают в качестве дополнительной тепловой изоляции.

Как и любое другое строительное изделие они имеют и некоторые недостатки, на которые следует обратить внимание:

  • готовая постройка, выполненная из таких плит, не может противостоять значительным механическим нагрузкам;
  • при внутренней отделке комнат необходимо учесть тот факт, что перегрузка сендвич плиты может привести к её разрушению.

Для монтажа крупногабаритных панелей придется использовать специальную технику

Подробнее о конструкции сендвичной плиты

Внешний облицовочный слой сендвичной панели может быть облицован различными материалами. Они выполняют не только защитную, но и декоративную функцию. Рассмотрим, какие материалы используются для облицовки сендвичных плит:

  • керамобетон;
  • плитка из керамики;
  • гипсокартонный лист;
  • OSB;
  • МДФ;
  • ДСП;
  • ДВП;
  • алюминий;

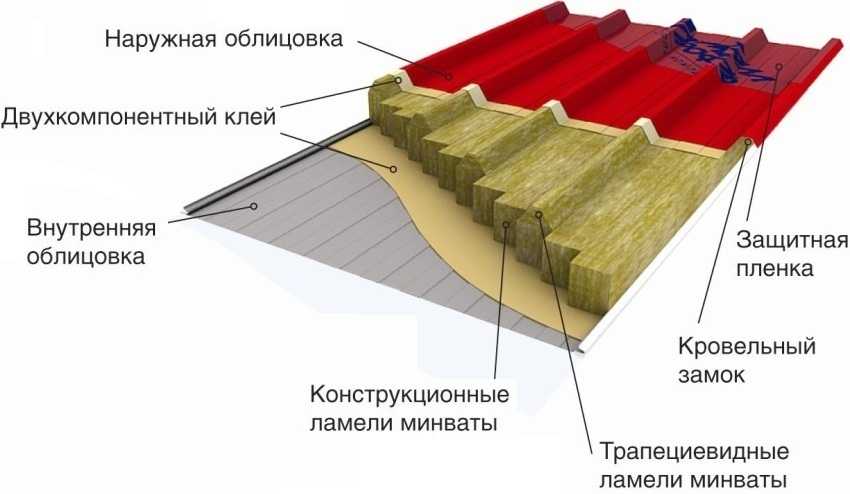

Конструкция сендвич плиты с наполнителем винеральной ватой

  • нержавеющая сталь;
  • оцинкованная сталь.

Обратите внимание! Металлическая облицовка на стадии производства оснащается защитным покрытием – цинковым напылением или полимерной прослойкой. Это необходимо для усиления антикоррозийных качеств и показателя жёсткости плиты

Рассмотрим состав внешней облицовки более подробно:

  • лист стали, который имеет толщину до 0,5 мм;
  • цинковая прослойка или декоративный слой из полимерного материала (толщина до 0,25 мм);
  • лак или краска.

Теплоизолятор, расположенный между двумя наружными слоями, может состоять из следующих материалов:

  • минеральная вата (базальтовая, каменная или стекловата);
  • пенопласт;
  • пенополистирол;
  • пенополиизоцианурат.

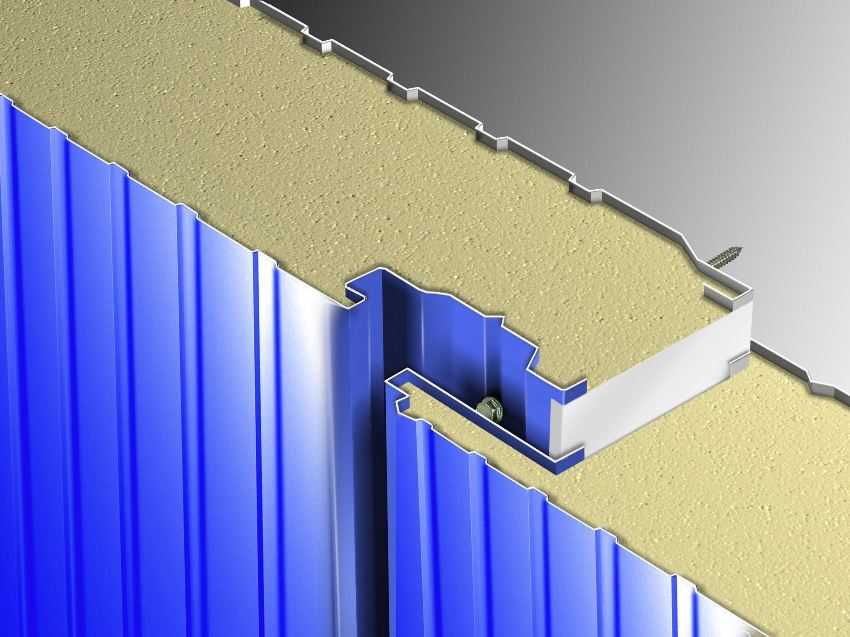

В конструкции сэндвичного листа предусмотрены специальные замковые соединения

Характеристики теплоизоляционных материалов

Рассмотрим основные теплоизоляторы, используемые в конструкции сендвичной плиты и их свойства:

Минеральная вата является очень распространённым теплоизоляционным материалом, который используется не только в сендвичных плитах, но и в других конструкциях. Этот строительный материал регламентируется ГОСТом 32603–2012. Как правило, минвата применяется при возведении сооружений с высокими требованиями пожарной безопасности.

У такого материала существуют и некоторые недостатки. Например, минвата хорошо впитывает влагу и со временем теряет свои полезные качества. А также к недостаткам минваты можно отнести её вес, который выше, чем у других теплоизоляторов.

Пенополистирол. ППС регламентируется ГОСТом 15588–2014. Такой материал отличается хорошей экологичностью и является безопасным для человеческого здоровья. ППС имеет хорошую влагостойкость, а также резистентен к воздействиям агрессивных химических веществ. Цена сендвичной панели с наполнителем из ППС самая низка (в сравнении с другими изделиями).

В качестве теплоизоляционного наполнителя сендвич плит может использоваться пенополистирол, минеральная вата, понополиуретан и другие материалы

Из недостатков пенополистирола можно выделить только слабую огнестойкость. Небольшой вес ППС способствует быстрому монтажу промышленных и коммерческих сооружений.

Пенополиуретан. является утеплителем, который имеет мелкоячеистую структуру. Основное преимущество ППУ – низкий коэффициент теплопроводности (ниже, чем у минваты и ППС). Он регламентируется соответствующим государственным стандартом 23486–79.

Основной недостаток пенополиуретана – низкая огнестойкость. А также ППУ портится, находясь под воздействием ультрафиолетовых лучей. Сендвич плиты, внутри которых располагается ППУ, зачастую применяются для организации холодильных камер.

Пенополиизоцианурат. Этот материал является усовершенствованным аналогом пенополиуретана. Отличается тем, что имеет более высокую резистентность к открытому огню и воздействию прямых ультрафиолетовых лучей. ПИР регламентируется ГОСТом 23486–79.

В зависимости от типа внутреннего наполнителя, плиты можно использовать для строительства как холодных, так и теплых помещений

Полезная информация! Коэффициент теплопроводности пенополиизоцианурата ниже, чем у всех остальных теплоизоляционных материалов.

Благодаря своим качествам ПИР применяется при организации морозильных камер и бассейнов. Устойчивость к активным химическим веществам позволяет использовать этот материал при возведении складов вредных химических соединений.

Разновидности сендвич панелей

Состоящие из нескольких слоёв сендвич плиты подразделяются на несколько разновидностей, в зависимости от назначения. Как уже было сказано выше, выделяют стеновые, кровельные и оконные модели плит. Фиксация этих изделий производится на специальные саморезы, которые отличаются своей длиной.

Также существуют панели ПВХ, которые используются для откосов при монтаже окон. Установка этих строительных элементов позволяет утеплить конструкцию. Купить сендвичную панель для откосов можно в любом профильном магазине, строительном гипермаркете или заказать через интернет. Цена сэндвич панели для откоса в среднем составляет 300–400 руб.

Особенности сэндвич панелей для стен

Данные панели применяются при облицовке стен дома и для организации внутренних перегородок. С помощью них устанавливаются и несущие конструкции, так как их технические характеристики позволяют использовать плиты для этой цели.

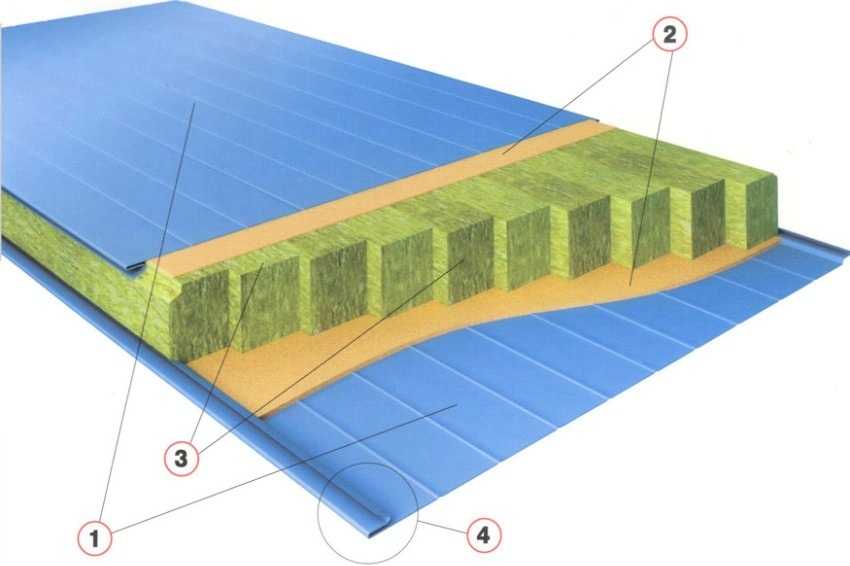

Конструкция стеновой сэндвич-панели: 1 — оцинкованная сталь с полимерным покрытием, 2 — двухкомпонентный клей на полиуретановой основе, 3 — конструкционные ламели минеральной ваты на основе базальтового волокна, 4 — лабиринтное замковое соединение

Для увеличения показателя жёсткости и прочности стеновая модификация облицовывается листами из стали. А также такие плиты имеют высокий коэффициент теплоизоляции и отличаются огнестойкостью.

Кровельные панели и их характеристики

Особенность использования кровельных плит влияет на их технические характеристики. Так как кровельные модели применяются при монтаже крыши, они имеют высокие влагоизоляционные характеристики. Это свойство является очень важным, так как хорошая кровля должна защищать внутреннее пространство дома от атмосферных осадков.

Помимо усиленных водоизоляционных свойств, кровельные модели также отличаются теплоизоляционными качествами. Сэндвич панели, используемые для кровли, удерживают тёплый воздух, который стремится наверх, внутри дома. Это позволяет свести тепловые потери к минимуму. Фиксация кровельных плит производится с использованием саморезов к деревянным брускам.

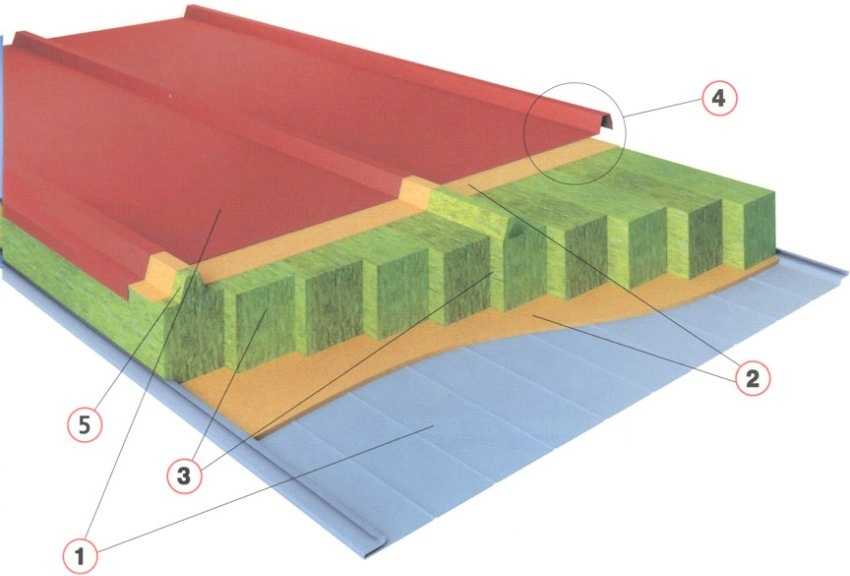

Конструкция кровельной сэндвич-панели: 1 — оцинкованная сталь с полимерным покрытием, 2 — двухкомпонентный клей на полиуретановой основе, 3 — конструкционные ламели минеральной ваты на основе базальтового волокна, 4 — лабиринтное замковое соединение, 5 — трапециевидная ламель из минеральной ваты на основе базальтового волокна

Также стоит сказать, что такие изделия являются шумоизолирующими. Они оснащаются специальными фиксаторными элементами, которые позволяют проводить быструю установку и усиливают защиту от атмосферных осадков. Эксплуатационный срок таких изделий довольно долгий. Ещё одно преимущество использования кровельных сендвич панелей заключается в том, что они не деформируются со временем и не теряют своих свойств.

Угловые сендвичные панели: размеры и цены

Угловые сендвичные элементы применяются для дизайна, а также предохранения углов здания от воздействия низких температур. Очень часто жильцы домов сталкиваются с тем, что плохо изолированные углы постройки промерзают в зимнее время года. Такие плиты могут иметь одну из двух форм:

  • прямоугольная;
  • закруглённая.

Угловая плита может иметь толщину от 60 до 250 мм, а длина и ширина сендвич панели находится в размерном диапазоне 0,4-3 и 1-1,2 м соответственно.

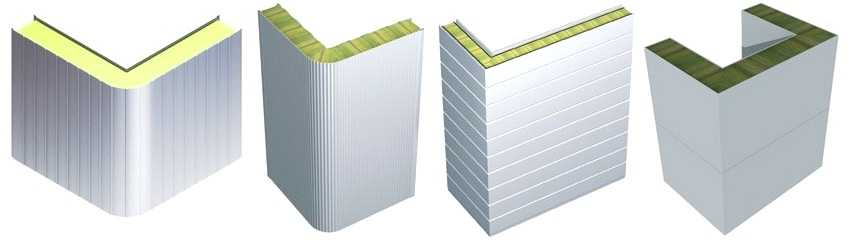

Различные вариации угловых сендвич-панелей

Стоимость угловых панелей с утеплителем из базальтового волокна колеблется в пределах 1500–2500 руб. за 1 м².

Варианты стыковок

Существует несколько вариантов стыковки сэндвич-панелей между собой:

Замковый открытый тип соединения. Это наиболее распространённый вариант, поскольку отличается лёгкостью и эффективностью. Он заключается в том, что с одного конца первой плиты внешний слой обшивки вставляется в паз, предусмотренный в наполнителе второй плиты. Герметичность и гидроизоляция здесь не страдают, потому что обшивка первой плиты плотно входит в пространство между утеплителем и металлическим покрытием второй плиты. Размер паза выполнен с учётом расширения металла под воздействием высоких температур.

Замковый закрытый тип. Его отличительная особенность – ступенчатая конструкция. Здесь больше свободного пространства по сравнению с первым вариантом, что способствует отводу влажного воздуха и снижает тепловые потери.

Термозамок. Этот вариант обладает наиболее сложной конфигурацией из всех представленных. Это разновидность классического метода, но при дополнительных особенностях. Так, с одной стороны панели есть продольный выступ, а с другой – паз. Соединение осуществляется по принципу «паз-шип», что обеспечивает максимальную прочность: элементы скреплены надёжно и не разъединяются даже под воздействием больших нагрузок. Этот метод применим при возведении зданий в регионах с неблагоприятными климатическими условиями и большими ветровыми нагрузками. Термозамок называют энергосберегающим методом крепления, потому что он не допускает выход тепла из здания.

Эти методы применяются для крепления стеновых панелей, а для кровельных есть свои варианты:

Металлическое покрытие первой плиты накрывает обшивку второй плиты. Стык закрыт полностью, внешняя влага не проходит, однако это не отменяет завершающую обработку герметика.
Металлическая обшивка, выполненная в форме волны, перекрывает обшивку соседней плиты, выполненной в той же форме.

Итак, возведение сэндвич-панелей – это довольно простая процедура, поэтому она широко применяется в строительстве промышленных и жилых зданий. Однако и здесь есть свои правила и тонкости, которые нужно знать, чтобы обеспечить длительный эксплуатационный ресурс конструкции.

Из чего делают

Материалы наружных слоев сэндвич-панелей могут быть различными. Наиболее распространены с «оболочкой» из листовой стали, но есть и из алюцинка, гипсокартона, пластизола, полиэстера, пурала, ЦСП, ОСБ (ОСП), ДСП. Выбор материала зависит от назначения строения, которое собираются отделывать, и от места установки. Размеры сэндвич-панелей от материалов слоев не зависят, так что тут ограничений нет.

Стеновые сэндвич-панели могут быть и такими — это для внутренних перегородок

Наружный слой — стальные листы

В качестве наружного слоя сэндвич-панелей применяют листовой металл. Толщина листа — 0,35-0,7 мм. Если металл ставят с обеих сторон, то для наружной берут более толстый — 0,7 мм, для внутренней — более тонкий — 0,35-0,5 мм. Согласитесь, это оправданно. Во-первых, вес меньше, во-вторых, стоимость ниже. А прочность для внутренней обшивки более чем достаточная. Даже если это производственное помещение.

Покрытие сэндвич-панелей: пример послойного нанесения

Металл покрывается несколькими оболочками с защитными свойствами. Обязательно идет оцинковка, а затем накладываются дополнительные слои — грунтовки и полимерные покрытия, которые защищают и придают более «цивильный» вид.

https://youtube.com/watch?v=t-q_R6ya80Y

Виды полимерных покрытий для сэндвич-панелей

Качество стали очень важно, но не меньшее значение имеют оцинковка и качество защитных покрытий. От того насколько тщательно нанесено покрытие, зависит долговечность металла, а значит и надежность, и долговечность стены или кровли

Сначала стальной лист покрывается цинком, а затем на оцинкованную поверхность уже наносится один из видов полимеров. Это может быть:

  • Полиэстер — SP или PE. Недорогое, стойкое к ультрафиолету, коррозии, перепадам температур, долго не выгорает. Наносится толщиной 25 мкм. Недостаток — невысокая стойкость к механическим повреждениям. Можно даже гвоздем поцарапать.

  • Поливинилиденфторид (ПВДФ, PVDF). Очень высокая стойкость к выцветанию и высоким температурам, химически агрессивным средам. Толщина покрытия 20-25 мкм.
  • Полиуретан. Наносится слоем 35-55 мкм. Требует хорошей грунтовки. Не выцветает, переносит температурные перепады. Хорош для кровельных материалов.
  • Поливинилхлорид (ПВХ или PVC). Наносится самым толстым слоем — до 200 мкм. Имеет самую высокую стойкость к механическим воздействиям. Применять имеет смысл для стеновых панелей. Но не переносит высоких температур. Максимальный длительный нагрев не выше 60°C. Лучше использовать в Средней Полосе и на Севере.

  • FARM. Хорошо переносит химические среды, стоек к коррозии, аммиаку и удобрениям. Применяется в птичниках и помещениях для скота, зернохранилищах. Наноситься может только на оцинкованную поверхность, причем слой цинка не менее 275 г/м².
  • Санитарное покрытие CLEAN (Food Safe). Оно безопасно для контакта с пищевыми продуктами. Не реагирует на соль, кислоту, щелочи и растворители. Это покрытие применяется в зданиях, относящихся к пищевой промышленности, медицине, фармацевтике, электронике.

Из всего этого перечня чаще всего применяется полиэстер, ПВХ и полиуретан. Изготавливают сэндвич-панели и из листовой нержавеющей стали. Такие сэндвич-панели применяют в холодильных камерах на предприятиях пищевой или фармацевтической групп.

Профили сэндвич-панелей

Сэндвич-панели с наружной обшивкой из металла могут быть гладкие и профилированные. Гладкие имеют более низкую механическую стойкость, на ровной поверхности проще сделать вмятины чем на рифленой. Если дом стоит во дворе, вероятность повреждений небольшая. Тем более что дорожки можно сделать не вплотную к стенам дома, а сделать мягкую отмостку и поверх высадить цветник или посеять газон.

Возможные профили внутренних и наружных поверхностей при облицовке металлом

Утеплитель

Утеплитель для сэндвич-панелей также применяют разный:

  • минеральная вата (каменная или стеклянная);
  • пенополиуретан (пенопласт или ППС);
  • пенополистирол (ППУ или PUR);
  • пенополиизоцианурат (ПИР).

Сравните характеристики сэндвич-панелей с разным утеплителем

Лучший из всех — последний — ПИР. Он появился совсем недавно. Теплотехнические характеристики имеет на уровне с ППУ, но лучше по пожарной безопасности (переносит нагрев до 140°C без разрушения и воспламенения). Его минус — высокая цена. А вообще, обычно выбирают между минеральной ватой и пенополиуретаном. Пенопласт им обоим проигрывает, хотя и стоит дешевле. Но разница в цене не покрывает разницы в эксплуатационных свойствах.

Сфера использования и виды

Чтобы возвести многоэтажное блочно модульное здание из сэндвич панелей или павильон большой площади, для начала возводят специальную каркасную систему. Чаще всего для этого используют углеродистую сталь высокого качества. Далее к основанию крепятся СИП-панели или сэндвич. Они имеют многослойную структуру, где сердцевина состоит из теплоизоляционного материала, а с двух сторон располагаются защитные слои со специальным покрытием из полимеров. В результате конструкция не подвергается воздействию коррозии.

Данные конструкции являются самонесущими, что предполагает расчет только для каркасной системы. Для стен достаточно рассчитать только ветровую нагрузку, сейсмические и тепловые смещения. Чтобы возвести конструкцию для постоянного проживания, каркас чаще всего выполняется из деревянного бруса. Это экологически чистый и доступный по стоимости материал. Поэтому их легко утилизировать. Также можно использовать легкую металлоконструкцию, однако на территории РФ не существует единой стандартизации, из-за чего возникают сложности с разработкой проектной документации и сдачей государственной проверки.

Третий вид — это строительство модульных зданий из сэндвич панелей без использования утеплителя. Как правило, это технические постройки, ангары для хранения оборудования, склады. Чаще всего подобные постройки вызывают интерес у фермеров, владельцев сельскохозяйственных предприятий. В первую очередь это демократичный по стоимости вид строительства, а также максимально быстрое решение, чтобы возвести крытый и сухой амбар.

Благодаря высокой прочности, подобные здания могут быть применимы в качестве следующих объектов:

  • жилые постройки. Внутреннее пространство легко оборудовать. Можно построить не только частный дом, но и целое общежития для длительного проживания. Нередко используются для строительства отелей, гостиниц, санаторных комплексов;
  • офисы. За короткий промежуток времени реально возвести временный амбар для хранения готовой продукции, либо целое офисное помещение, административную постройку;
  • контейнеры для склада. Комплектация модульного характера, где идет усиление напольного покрытия, есть дополнительные системы хранения (ящики, стеллажи);
  • санитарно-бытовые: бани, сауны, душевые, охранные комплексы. Все постройки легко оборудуются всеми необходимыми конструктивами, включая вентиляционную систему и инженерные коммуникации;
  • рестораны, кафетерии, столовые;
  • торговые предприятия, включая павильоны, ларьки и магазины;
  • технические постройки, включая электроподстанцию, аккумуляторные подстанции, мастерские, очистительные модули.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
