Арка из кирпича своими руками - как построить кирпичную арку

Укладка рядовой перемычки проемов своими руками

Чтобы уложить кирпич над проемом, необходим такой же инструмент, как и для обычной кирпичной кладки:

–Кельма.

–Отвес.

–Уровень.

–Киянка.

Работы по укладке рядовой кирпичной перемычки ничем принципиально не отличаются от кладки стен.

В ходе укладки рядовой перемычки проемов своими руками следует придерживаться данных правил:

–Перевязка швов при кирпичной кладке перемычек обязательна. Также при проведении работ необходимо следить за ровностью рядов и соблюдать их вертикальность. Так как данная кладка будет испытывать дополнительные нагрузки не только на сжатие, но и на изгиб (так как не имеет под собой опоры), качество проведения работ должно быть на высоте

Особое внимание следует уделить заполнению швов цементным раствором. Марка бетона должна быть не менее 25

В нем должно быть больше цемента, чем в обычном растворе.

–Количество рядов над проемом, которые необходимо укладывать с особым качеством, должно быть не менее шести.

-Глубина заделки перемычек в кирпичную кладку должна быть на полметра с каждой стороны. Если его ширина составляет 1,5 метра, то длина ряда должна быть не менее 2,5 метров.

Между рядами кирпичные перемычки вертикальной кладки армируются при помощи конструкционной стали. Для этих целей используется стальная арматура диаметром 6-8 мм или гладки пруток, такого же размера. Арматура укладывается сверху ряда и накрывается раствором, на который укладывается следующий ряд кирпича. Концы арматуры загибаются в направлении верхнего ряда.

–Для того чтобы ровно уложить кирпич и исключить протекание раствора, над проемом можно смонтировать опалубку. На нижнюю доску стоит уложить слой рубероида. Далее на поверхности опалубки выкладывается слой цементного раствора. Затем в него необходимо утопить несколько прутов арматуры, который укрывается вторым слоем раствора.

–Опирание перемычки на кирпичную кладку будет проводиться именно благодаря арматуре. После этого процедуру повторяют. Для того чтобы арматура под воздействием влаги не поддавалась коррозии, слой раствора над ним должен быть не менее 30 мм. Укладку кирпича на подготовленную постель можно проводить уже на следующие сутки. Однако, опалубку не стоит демонтировать на протяжении 2-х недель летом или 3-х осенью и весной.

Выкладка кирпича для арки

Укладка кирпича для арки.

На зафиксированном заранее шаблоне разметьте линии выкладки кирпича, при этом не забудьте о швах. Укладку следует все время проверять. Для этого можете воспользоваться шнуром, идущим от забитого по центру дуги кирпича, линейкой либо уровнем.

Если вы запланировали обустроить свод из нескольких рядов, то внимательно контролируйте каждый уровень аналогично первому, чтобы не разрушить расположение кирпича.

Укладывайте материал поперечными полосами с обеих сторон от пят к замковому кирпичу. При этом швы должны соответствовать радиусу шаблона. Кроме того, учтите, что шов внизу арки должен быть не меньше 5 мм, а вверху не более 2,5 см. Кладка арок производится с двух сторон свода одновременно. По завершении процесса необходимо уложить подпорочный брус с обоих боков арки. Между округлых деталей из ДСП и брусьев следует располагать специальные клинья, которые пригодятся в процессе выравнивания конструкции. К тому же эти клинья обеспечат впоследствии легкий демонтаж шаблона.

Поперечные и продольные швы непременно заполните раствором целиком

Принимайте во внимание тот факт, что кладка работает и на изгиб, и на сжатие. Если вы забудете об этом нюансе, в итоге арка может разрушиться

Не пытайтесь обивать материал, чтобы вместить его. Если такая нужда возникла, то просто увеличьте слой смеси. Обязательно контролируйте наполнение швов, они должны быть лишены пустот и зазоров.

Если вы желаете предварительно посмотреть на арку, можете выложить кирпичи без раствора на клинья.

Во время укладки материала обязательно следите, чтобы он оставался ровным и с лицевой, и с обратной стороны. Кирпичи нужно правильно совмещать между собой, укладывая четко по нанесенному чертежу. В последнюю очередь размещается замковый камень, который должен располагаться вертикально.

При выкладке арки необходимо соблюдать толщину швов.

Еще раз тщательно проверьте кладку с помощью линейки либо уровня.

Выкладка завершающего ряда нуждается в особенном подходе, поскольку замковый камень должен находиться четко посередине.

После того как раствор затвердеет, его поверхность нужно очистить при помощи сухой кисточки. Прилипшие комки смеси удалите влажной кистью, пока раствор не застыл полностью.

После того как процесс выкладки кирпича будет закончен и раствор засохнет, шаблон можете убирать.

На этом обустройство арочного проема можно считать завершенным.

Пошаговая инструкция постройки арочного проема

Составление проекта и чертежи

Если решение класть арку из кирпича окончательное, в первую очередь нужно составить шаблон, с помощью которого можно оценить форму и размеры будущей конструкции. Для составления шаблона рекомендуется измерить:

толщину опорных конструкций;
расстояние верхней точки относительно потолка;
высоту стен;
требуемую ширину проема.

Когда эти параметры станут известными, создается первичный набросок будущего шаблона, который изготавливается из ДСП. Для чертежа:

чертится дуга с оптимальным изгибом;
задается оптимальный радиус конструкции, учитывая ширину проема под ней.

Если кладка арки из кирпича усложненная, при этом количество изгибов и уровней нестандартное, каждый элемент стоит просчитывать и чертить отдельно. После, при изготовке эскиза все элементы складываются

Важно обратить внимание на то, что шаблон по размеру должен быть меньшим от реальных параметров арки. Это поможет удалить макет из проема без дополнительных усилий

Расчет материала и параметров конструкции

Прежде чем приступить к моделированию эскиза, стоит измерить стену, высоту потолка и нужную ширину проема. Расчет кирпичной арки проводится таким образом:

определяется радиус полукруга, а также ширина;
с помощью циркуля чертится необходимый радиус.

Расчет арки и ее размеров проводится по такой формуле:

R=L2+H2/2H, где R — радиус, L — ½ хорды, H — высота.

Кладка арочного проема

Когда все параметры станут известными, проводится монтаж деревянного эскиза, после чего следует непосредственно кирпичная кладка. Распределение кирпичиков выполняется снизу, при этом кладка осуществляется по обеим сторонам будущей арки. Чтобы не нарушать расстояние между опорами, кладется доска нужной длины, которая держится на столбах и перемещается по мере их увеличения. После необходимо установить брус по обеим сторонам конструкции, который будет служить подпоркой.

При выкладывании колонн стоит учесть, что количество рядов, выкладываемых для формирования арки, не должно быть четным

Важно тщательно заполнять раствором все швы и перемычки, иначе конструкция будет ненадежная. Дойдя до центрального свода, нужно установить «замковый» кирпич, с помощью которого удастся зафиксировать всю перемычку проема

Когда конструкция будет полностью выложена, деревянный шаблон убирается. Для отделки арки можно использовать декоративную штукатурку, имитирующую красный кирпич. Если арочная конструкция возведена на улице, например, над калиткой, для облицовки выбирается штукатурка для наружных работ.

Установка опалубки

Даже если вес кирпичей предполагается небольшой, и арка находится на высоте, настоятельно рекомендуем устанавливать опалубку на вертикальные стойки. Их можно зафиксировать к опорам дюбелями в шов, а в середине поставить дополнительную опору. Обязательно сделайте распорки стоек.

Как правило, арку выкладывают одновременно с плоскостью, поэтому место «пяты» (опорной площадки свода арки) определяется по уровню ряда кладки. Его высота должна быть известна заранее (в пределах допуска).

Если вы решили делать лучковую (сегментную) перемычку, придётся дополнительно выложить упоры для пяты. Для этого кирпич подрезается по месту. Форма подрезки — соответственно положению первого кирпича свода. Опалубку при этом устанавливают так, чтобы начало свода приходилось на плоскость пяты.

Кладка арки и подрезка пяты, видео

Своды правильной арки начинаются с кирпича, лежащего горизонтально, затем поднимаются, постепенно изменяя угол наклона. Поэтому опалубку следует установить после укладки первого кирпича в опору. Начало свода будет приходиться на него (на первый кирпич).

Изготовление арки

Строительство требует применения таких инструментов, как:

ножовка;
кельма;
молоток;
расшивка;
строительный уровень;
шнур-расчалка.

Лучковая арка.

Закончить кладку необходимо за единый прием. Иначе различное высыхание раствора вызовет разрушение готового изделия. Кладка арки начинается с того, что в арочный проем вставляются штрабы. Они легко зажимают конструкцию. Набор сооружения идет снизу вверх. Кирпичи кладутся одновременно с двух сторон. На самом верху делается замок из плотно забитого кирпича. Выложенная арочная кладка фиксируется довольно прочно. Шаблон после высыхания раствора разбирается и удаляется. Время высыхания — около 2 недель. Чтобы придать сооружению аккуратный внешний вид, всю поверхность нужно зачистить. Делать это рекомендуется тщательно, с уборкой всех кусочков оставшегося раствора и зачисткой всех швов.

Класть сводчатые перекрытия лучше с использованием клинового кирпича. Его форма в виде трапеции помогает лучше фиксироваться всей конструкции. Купить материал можно в строительных магазинах. Можно поступить другим способом: обтесать обычный строительный кирпич марки не ниже М-150 до трапециевидной формы.

Кирпичная кладка ведется обычно на специальном растворе. Печные арки требуют раствора на основе глины, в которую добавляют шамотный песок, гравий размером до 0,8 см. Такой раствор дает возможность делать минимальные по толщине швы.

Установка замкового кирпича.

Остальные конструкции кладутся на растворе из цемента и песка. При соблюдении технологии они служат долго и становятся украшением здания.

Причинами разрушений могут стать следующие факторы:

широкий проем при недостаточной высоте арочного свода провоцирует образование трещин;
использование шаблона из металлических деталей ведет к растрескиванию кладки;
несвоевременно снятый шаблон из дерева и ДСП впитывает в себя много влаги из раствора, в кладке возникает избыточное напряжение;
слабый фундамент здания может просесть и разрушить своды.

Разновидности

Когда разговор заходит об арочном своде, то нужно уточнять — какой вид вы имеете ввиду. Дело в том, что их несколько и каждый из них по-своему уникален и индивидуален. Кладка этих сводов из кирпича в каждом из видов осуществляется по-своему.

Арочный свод представляет собой полукруг в проеме между двумя вертикальными основами, в роли которых выступают стены здания. Что же касается упомянутых видов, то их три.

Арочный свод на улице

На первом месте стоит обычная или, как ее еще называют, – полная арка. Данная разновидность считается одной из самых востребованных по ряду причин. О таком виде можно смело сказать, что она выполнена просто, но со вкусом. Свод подобного типа выполнен в форме правильного полукруга.

На втором месте стоит клиновая или же прямоугольная арка. Выложить ее без должного опыта проблематично. Поэтому это не лучший выбор, даже для людей, которые привыкли все делать самостоятельно, по найденным в интернете инструкциям. Данное предостережение актуально потому, что без должного опыта вы рискуете соорудить арку, которая не простоит и пары лет. Внешне же она смотрится неплохо и напоминает букву П.

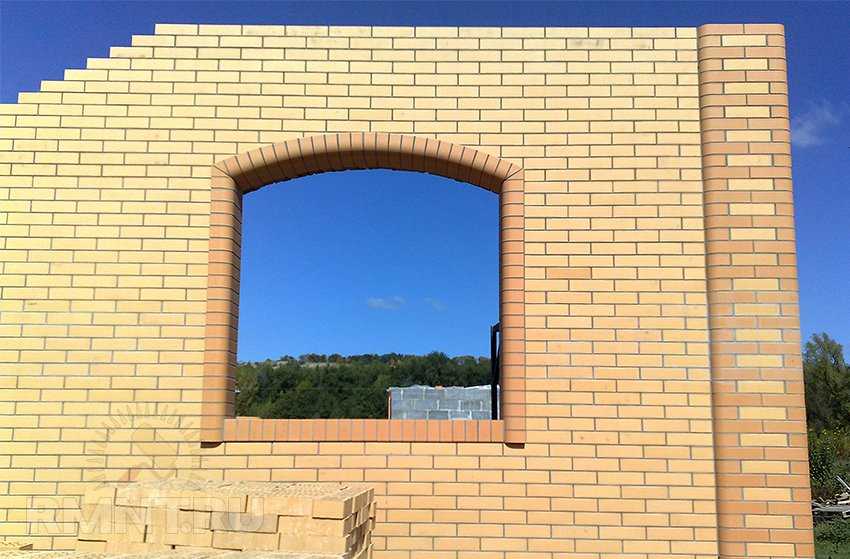

На последнем, третьем месте, стоит лучковая арка. Свод ее имеет заниженный полукруг.

Виды арок и устройство проема в кирпичной стене

Перед тем, как выбрать, какой тип арки хотелось бы видеть у себя дома, следует поговорить о некоторых нюансах, таких, как расстояние между несущими колоннами.

Вы не выложите клинчатую арку в широком проеме. Данное ограничение объясняется тем, что она не будет прочной, если расстояние между опорными колоннами шире, чем один метр.

У лучковой арки данное расстояние больше. Ее можно строить между колонами, расположенными друг от друга на расстоянии до полутора метров. Если же вы хотите арочный свод, а несущие колонны расположены друг от друга на расстоянии в два или даже в два с половиной метра, то подойдет полная арка.

Арочные перемычки и своды

Арочные перемычки, а также арки или своды выкладываются в аналогичной последовательности, клинчатым перемычкам. Швы между рядами должны быть перпендикулярны к кривой линии, которая образует нижнюю плоскость арки, и соответственно к наружной поверхности кладки.

Постели рядов кладки являются перпендикулярными направлению нагрузки (пример на рис. 76).

Рис. 76. Кладка перемычек:

а – клинчатой; б – лучковой. 1 – направление опорной плоскости; 2 – замковый кирпич

Кладка арочной перемычки ведется по опалубке предварительно смонтированной соответствующих форм и размеров в такой же последовательности, что и кладка клинчатой перемычки. Направление радиальных швов кладки, а также правильность укладки каждого ряда арки проверяется с помощью шнура, который закрепляется в центре возводимой арки. С помощью шнура и шаблона-угольника, который имеет очертание одной из сторон, соответствующее кривизне арки, определяется и проверяется положение каждого из рядов кладки.

Рис. 76 (продолжение). Кладка перемычек:

в – арочной; г – швы кладки; 1 – направление опорной плоскости; 2 – замковый кирпич; 3 – шнур; 4 – шаблон-угольник

Конструкции опалубки при кладке сводов и арок должны быть таковы, чтобы они могли обеспечить равномерное опускание их при снятии. Для этого под кружалами необходимо установить клинья, при постепенном ослаблении которых опалубка опускалась бы равномерно.

Что касается сроков выдерживания арочных или клинчатых перемычек в опалубке то они напрямую зависят от погодных условий и марки раствора который применялся при возведении конструкций. Так арки в летнюю пору года могут выдерживаться от 5 до 20 суток, а вот перемычки от 8 до 25 суток.

Также посмотрите виде:

Кирпичная кладка арочных сводов

После того как определили конструкцию будущей арки и начертили схематический эскиз, следует подготовить инструменты и материалы для работы.

Для выполнения монтажных работ вам понадобится:

–Кирпичи для сооружения арочного свода. Лучше отдавать предпочтение при покупке материала клиновому кирпичу, который имеет трапециевидную форму.

–Раствор – предназначен для крепления кирпичей. В его состав входит песок, глина и гравий.

–Кружала.

–Емкость для замешивания раствора.

–Рейки.

–Гвозди.

–Распорки (клинья).

–Строительный уровень – предназначен для контроля за правильностью проведения работ.

–Молоток.

–Лобзик.

–Маркер или карандаш.

Порядок монтажных работ:

–Изначально следует изготовить пяты по шаблону. При монтаже пят следует опираться на размеры конструкции, указанные в эскизе. Для изготовления шаблона предварительно заготавливаются качественные листы ДСП и деревянные бруски. Затем на ДСП-панели с помощью маркера отмечаются крайние точки конструкции. Следует помнить, что шаблон лучше делать на 1-2 см меньше, нежели планируемый свод, тогда его легче будет смонтировать. Далее точки между собой соединяются дугообразной линией.

–По сделанной разметке с ДСП-листа необходимо вырезать шаблон. Он должен состоять из двух дугообразных деталей, скрепленных между собой деревянными брусками. В качестве крепежных элементов для фиксации брусьев необходимо использовать саморезы. Готовый шаблон следует при помощи опор и деревянных клиньев зафиксировать в проеме (там, где планируется дальнейшая установка кирпичной арки).

–Далее необходимо укрепить фундамент арки, так как дополнительная нагрузка на опоры может вызвать их деформацию. Кроме того, не укрепленная арка с течением времени может обрушиться. Для строительства основы используется бетон и кирпичи.

–Затем переходим к строительству арочной перемычки для кирпичной кладки. Для этого по бокам шаблона следует сделать штробы, в которых в дальнейшем размещаются дополнительные крепежные элементы конструкции. В центре верхней дуги необходимо закрепить замковый кирпич, благодаря которому будет обеспечиваться крепление свода

–На следующем этапе осуществляется установка боковых элементов свода и колонн, на которые крепится опалубка. Колонны возводятся из бетона или кирпича. Для того чтобы расстояние между боковыми стойками было одинаковое по всей высоте опор, следует предварительно вырезать доску, длина которой будет равна ширине пролета арки. Этой доской нужно контролировать правильность проведения монтажных работ.

–После того как шаблон зафиксирован со всех сторон, переходим к укладке кирпича. Кладка проводится поперечными полосами с двух сторон свода по направлению от пят до закрепленного замкового кирпича. Для того чтобы боковые опоры получились одинаковыми, следует укладку материала производить одновременно с обоих боков. После того как возведены опоры свода, следует закрепить подпорочный деревянный брус с двух сторон конструкции. Длина нижнего шва арки должна равняться 6-7 см, а верхнего – 3 см.

–Выкладывая свод арки, ориентируйтесь на ранее закрепленный шаблон. Швы между материалом залейте раствором. В процессе укладки свода закрепляйте кирпичи клиньями так, чтобы они приняли нужную форму. Монтируйте свод с двух сторон одновременно. Следите за тем, чтобы закрепленный замковый кирпич оставался строго посередине арки.

–Когда кладка кирпича закончится и раствор затвердеет, удалите его излишки кистью. Затем можно убрать шаблон.

Распространенные ошибки во время создания арки

Даже несмотря на то, что сам процесс создания арки может показаться достаточно простым, нередко возникают различные проблемы. Зачастую неудачи связывают с недостаточным опытом людей, занимающихся строительством, и в этом на самом деле есть доля истины.

Не так уж редко проблемы начинают давать о себе знать в том случае, если арка имеет большую ширину, но слишком малую высоту. При таком раскладе нередко появляются различные трещины. А через некоторое время арочная конструкция может и вовсе начать рушиться.

Как уже говорилось, зачастую шаблон, использующийся при возведении арки, после окончания процесса просто убирается. Однако нередко хозяева затягивают с этим, оставляя шаблон на месте. В это же время древесная основа (ДСП) может впитать в себя много влаги. В первую очередь это касается тех арок, которые возведены на открытой местности. Таким образом, шаблон может набрать немалый вес, что негативно скажется на целостности арки. Специалисты советуют накрывать конструкцию полиэтиленом либо сразу после застывания цемента извлекать шаблон.

Как уже стало понятно, шаблон является основной преградой для получения оптимального результата строительных работ. В данном случае также нужно сказать, что нередко в качестве этого элемента используют различные металлические элементы. Однако они, как оказалось, негативно влияют на арочную конструкцию. Деревянная основа шаблона способствует равномерной усадке, чем не может похвастаться металл. Таким образом, металлический шаблон может стать причиной появления трещин.

Стоит знать, что целостность арки зависит не только от технологии создания конструкции, но и от некоторых других факторов. Самое серьезное влияние имеет фундамент. Если основа строения имеет многочисленные изъяны, то арка может начать рушиться в любой момент. Также существует местности, на территории которых фундаменты зданий постепенно оседают. Это, в свою очередь, снова негативно сказывается на целостности арки. Если это возможно, то следует провести полный объем мероприятий, способный укрепить фундамент жилища. В противном случае лучше не возводить арочную конструкцию, так как это может оказаться пустой тратой денег.

Конечно же, сложности могут оказаться самыми разнообразными. Все они зависят не только от фундамента жилища и используемых материалов, но и от некоторых других факторов, которые на первый взгляд могут оказаться неприметными. Таким образом, имеет смысл обратиться к специалистам, которые проанализируют каждую деталь, связанную с созданием арочной конструкции.

Кладка кирпича

От рядовой кладки арка мало чем отличается — основные трудности связаны с правильным расчётом и изготовлением ровной опалубки. Если вы делаете арку «холодной» конструкции, используйте цементный раствор усиленной пропорции (1 часть цемента, 2,5 части песка). Если это будет печь или мангал, следует применить специальный раствор на глине.

Кирпич на опалубку укладывается с двух сторон одновременно. Используйте ограничители толщины нижнего слоя и проверяйте плоскость. Она должна совпадать с плоскостью опор, а швы заполнены раствором. Демонтировать кружала можно не ранее 21 дня с момента укладки.

Уличный камин — видео кладки стен и арки

Освоив главные принципы расчёта, создания опалубки и общего подхода, начинающий мастер вырабатывает собственные приёмы и ноу-хау. Чем больше практики, тем лучше будет результат. На основе данных этой статьи вы сможете овладеть кладкой любого вида каменных перемычек.

Топка в виде арки. Пошаговое видео с комментариями

рмнт.ру

Кладка кирпича

Уличный камин — видео кладки стен и арки

Топка в виде арки. Пошаговое видео с комментариями

Виталий Долбинов, рмнт.ру

Арочные окна и двери часто можно встретить в исторических фильмах. Полукруглые окна замков, дворцов, монастырей — без них нельзя в полной мере представить средневековую архитектуру. Но и в конструкциях современных зданий не редко встречается этот, казалось бы, старинный элемент. Многие считают, что арка — исключительно дизайнерский элемент здания, однако это далеко не так. Помимо стильного вида арочная перемычка равномерно распределяет вес верхних рядов кирпича над проёмом, что улучшает надёжность конструкции. Естественный недостаток арки заключается в необходимости использования изогнутых рам и косяков, стоимость которых существенно выше прямых.

На сегодняшний день наиболее распространены два типа арок — лучковая и полуциркульная. Лучковая арка представляет собой дугу окружности, причем её градус меньше 180. Проще говоря, диаметр такой арки должен быть больше ширины проёма. Полуциркульная арка имеет форму полуокружности.

Основная трудность при строительстве арочной перемычки заключается в правильном расчете кружала. Кружало — это специальное приспособление, поддерживающее кирпич во время кладки арки. Кружало, как правило, делается из фанеры или ДСП, реже — из дерева. Для этого из листа материала выпиливают два полукруглых элемента, после чего скрепляют их с помощью перемычек. Расчет кружала осуществляется таким образом, чтобы по дуге оно могло уместить нужное количество кирпича. При этом нужно учитывать толщину шва между кирпичами. Шов представляет собой форму трапеции, наименьшее основание которой равно 5 мм. Таким образом, кружало можно разделить на равные сектора, хорда которых будет равна сумме ширины кирпича и толщины шва. Для упрощения демонтажа ширина кружала должна быть несколько меньше ширины проёма.

Важный элемент арочной перемычки — замок. Замковый кирпич играет роль клина, который распирает арку, укрепляя при этом всю конструкцию. Замок обязательно устанавливается строго вертикально, поэтому количество кирпичей в арке должно быть нечетным. Иногда замковый кирпич устанавливают так, чтобы он несколько выступал из перемычки, играя при этом декоративную роль.

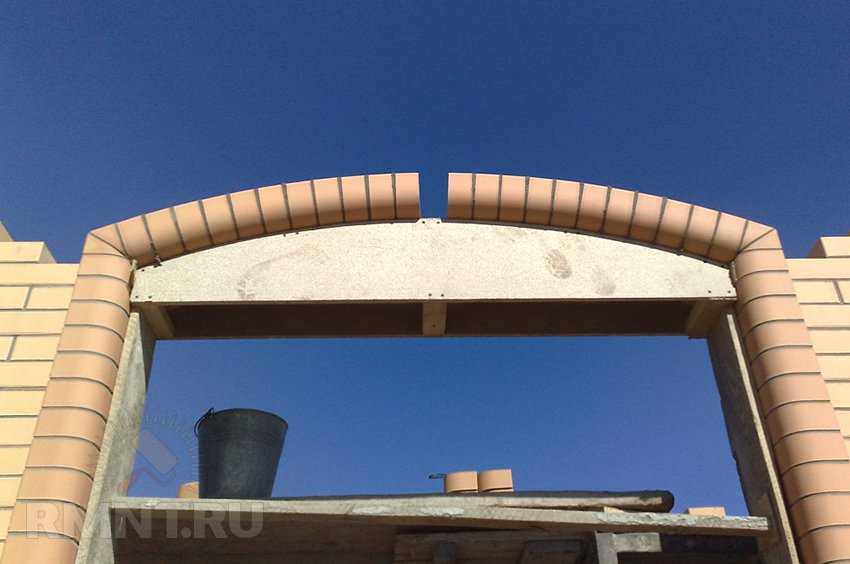

Кладка арочной перемычки начинается с установки кружала в проём. Кружало устанавливается на деревянные распорки и выравнивается по уровню

Кладка начинается одновременно с двух сторон к центру, при этом особое внимание уделяется толщине и идентичности швов. Замковый кирпич устанавливают с некоторым усилием, чтобы арка была надежно зафиксирована в проёме

При этом исключено использование молотка, так как резкие удары могут повредить конструкцию. Через 1-2 часа подпорки расслабляют, а арку накрывают полиэтиленовой плёнкой, чтобы исключить разбухание деревянных шаблонов. Кружало убирают через несколько дней, после того, как раствор наберёт необходимую прочность.

Арочную перемычку часто можно встретить не только в проёмах окон наружных стен. Арка в помещении может существенно увеличить его объем, при этом внешне она более привлекательна, чем стандартный прямой косяк. Кроме того, арки встречаются над топками печей и каминов, в сводах зданий, в конструкции беседок и навесов.

Архитекторы часто в своих работах используют архитектурно-дизайнерские элементы, которые придают строению оригинальность и красоту. Одной из таких декоративных деталей является арка. Внутренние конструкции легко оформляются с помощью гипсокартона. Для сооружения наружных геометрических элементов используется кирпич. Многих начинающих мастеров интересует вопрос: как делается арка из кирпича своими руками?

Подготовка к работе

Для кладки арки необходимо собрать из дерева (брусок, рейка, листовой материал) временную несущую опалубку. Это деревянная опора, которая повторяет форму и размеры внутренней плоскости арки. Для того чтобы её сделать, нужно знать следующие параметры будущей конструкции:

Форма свода. Всего существует две разновидности арочных сводов — правильная арка и лучковая перемычка. Подробнее о них можно мы рассказали в статье «Оконная перемычка». В самой работе выбранная форма не играет большой роли, поэтому здесь следует руководствоваться больше сочетанием внешнего вида с другими архитектурными элементами.

Радиус арки. В правильной арке радиус полуокружности (свода) равен половине расстояния между опорами (по внутренней плоскости). Радиус свода лучковой перемычки определяется произвольно (индивидуально) из соображений внешнего вида.

Расстояние между внутренними плоскостями опор. Определяется по месту. Кружало должно свободно проходить между опорами.

Толщина стенки. Арка может быть любой толщины, даже непрерывным тоннелем. Для начала рекомендуем построить конструкцию толщиной в 1 кирпич (250 мм).

Предварительный расчёт. Главное условие стабильности кирпичной перемычки — нечётное количество кирпича. То есть центральный («замковый») камень должен находиться на равном расстоянии от опор или их проекций. Если он будет немного меньше стандарта, можно подрезать его болгаркой. При этом толщина шва в нижней части кладки должна быть не менее 5–6 мм, в верхней не более 30 мм.

Когда все размеры сняты и есть полная ясность желаемого результата, можно приступать к сборке опалубки.

Подготовка к строительству

В первую очередь необходимо произвести кладку обеих опорных колонн. На них в дальнейшем будет опираться арка. Если ее пролет будет больше 1 метра, то делать колонны следует в два кирпича, ведь от длины этого пролета зависит высота арки, от которой в, в свою очередь, боковая нагрузка на эти самые колонны. Если они будут слабые, то не выдержат массы арки. Кладка опорных колонн производится симметрично. То есть, уложив ряд на одной колонне, нужно по уровню укладывать ряд и на второй. Так делается до самого верха. Цементный раствор для арочной кладки необходимо сделать несколько гуще, чем всегда, так как жидкий раствор не в состоянии удержать ее, и кладка может расползаться. Для симметричности кладок обеих колонн, удобнее всего натягивать шнур по уровню, поднимая его после каждого ряда на необходимую высоту.

Самая ответственная, но не очень сложная работа – это изготовить деревянный шаблон. Он нужен для укладки на него кирпичей свода, чтобы образовалась полукруглая форма и для временного удержания арки до полного высыхания раствора.

Схема установки полукруглой деревянной формы – кружала

Сделать деревянный шаблон своими руками не сложно. Для этой цели нужно из 20 миллиметровой ДСП выпилить два полукруга требуемого диаметра. Кроме того, потребуется обрезок доски шириной равной или чуть большей длины стандартного кирпича. Доску прибивают гвоздями к основанию изготовленных ранее полукругов. Длина доски и диаметр полукругов должны быть равны расстоянию между опорными колоннами. Полукруги из ДСП по всей окружности скрепляют брусками из дерева одинаковой длины равной ширине доски. Получится, что расстояние между полукругами тоже будет равняться ширине этой доски. Затем необходимо к окружностям обоих полукругов прибить стальную полоску толщиной 6-8 мм. Все – шаблон готов.

Деревянный шаблон для сооружения кирпичной арки

Приготовленный шаблон необходимо установить на опорные столбы. Для этого придется сделать под него деревянные либо металлические подпорки, имеющие диаметр 8-10 см. По высоте они должны сравняться с высотой опорных колонн. Данные подпорки нужно подставить между двумя опорными колоннами с их внутренней стороны и жестко закрепить деревянными распорками. Готовый шаблон устанавливается на них сверху.

Если делать деревянный шаблон самостоятельно, необходимо помнить, что на каждые полметра этого шаблона должна приходиться минимум одна распорка. Следовательно, при длине арки в 1 м, помимо распорок, которые имеются по краям шаблона, требуется установить еще одну в самом центре. Если же длина арки уже 1,5 м, то придется добавить 2 подпорки и т.д. Они нужны, чтобы тяжелая сырая кирпичная кладка под действием силы тяжести не прогнула шаблон.

Для строительства арки нам понадобятся: пила-ножовка, молоток, мастерок, уровень, расшивка, шнур.
