Мангал барбекю из кирпича своими руками. фото инструкция

Выбираем и готовим место для строительства

Место, на котором можно построить печь барбекю своими руками, выбирается на основании комфорта и пожаробезопасности. На расстоянии 3—4 метра от печи не должны расти деревья, кусты, трава. Если на участке построены пристройки, баня, другие строения, печь нужно сооружать в отдалении. Преобладающим направлением ветра не должно быть направление в сторону своих и соседских построек.

Фото 2. Импровизированное место для отдыха с мангалом в садовых зарослях. Наверняка у вас на участке есть такой уголок, где отлично впишется кирпичное барбекю. Фото не позволяет оценить размеры площадки, но даже небольшая печь будет смотреться лучше, чем такой выжженный клок земли.

Если обсуждать комфорт использования будущей готовки в уличной печи — удобней всего расположить конструкцию рядом с зоной отдыха — патио, беседкой, террасой. Если на участке не предусмотрено таких мест, можно выбрать любое место для барбекюшницы, а рядом разместить стол со стульями. Учитывайте, что вам понадобится много воды и дров для приготовления пищи и обслуживания печи. Размер рабочей зоны печи подбирается в зависимости от финансовых возможностей и размера участка.Базовые рекомендации размещения печи

  • нахождение с подветренной стороны относительно жилого здания. Иначе дым будет идти на дом, проникая внутрь и оставляя следы копоти снаружи;
  • нежелательное наличие растений рядом с барбекю шашлычницей из кирпича — их жизнедеятельность нарушится из-за высоких температур.

Когда место выбрано, следует подготовить площадку для зоны печи. Грунт очищается от плодородного слоя: травы, кустов, деревьев. Убирать деревья из своего участка разрешено без согласования с местными органами власти, при условии отсутствия природоохранных ограничений.

Внимание! Помните, что оставленные в земле корни могут пустить ростки, повреждающие напольное покрытие печной зоны. Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья

После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю

Обычно, во время планирования и расчистки зоны для будущей постройки, насаживаются хвойные и плодовые деревья. После этого можно переходить к этапу заливки фундамента по тем форме и размерам, которые предполагает выбранная вами схема чертежа барбекю.

Порядовка и схема кладки

https://youtube.com/watch?v=oylkEIHYiII

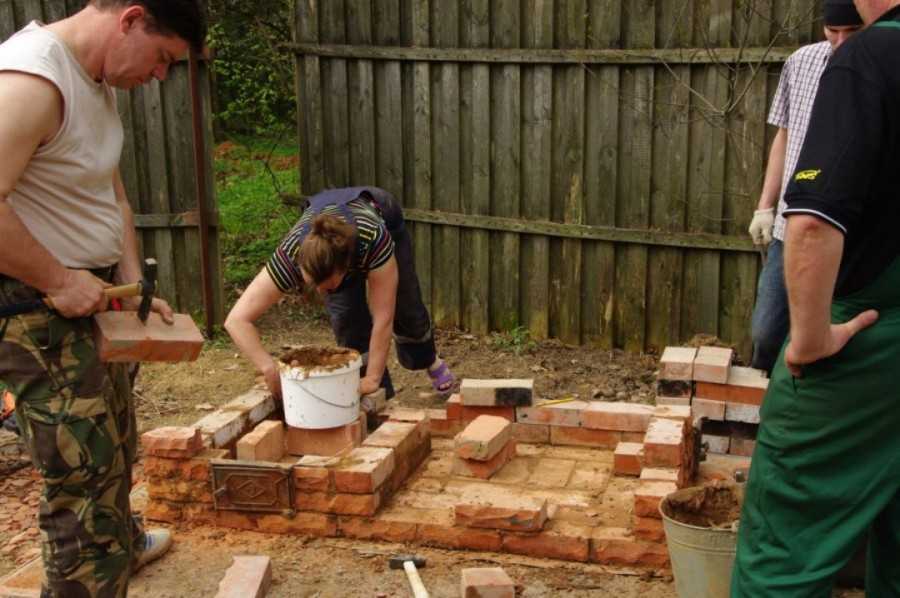

Сняв опалубку и дождавшись покуда бетон окрепнет, настает самый ответственный из этапов – кладка кирпичей. На плите наносят разметку, обозначив габариты будущей конструкции. Нужно еще раз приложить уровень и убедиться, что поверхность горизонтальная. В случае обнаружения существенных погрешностей, их устраняют.

Ряды с первого по четвертый необходимо укладывать ложковой перевязкой. Перед пятым рядом кладется уголок 40х40 мм с фронтальной стороны – он будет выполнять роль своеобразной опоры. Чтоб получились основания для поддона и полки, бока пятого ряда кладутся тычковой перевязкой.

Ложковой перевязки следует придерживаться, укладывая ряды с шестого по восьмой. Ряд под номером девять делается аналогично пятому, чтобы образовались опоры под столешницу и решетку.

На этом можно считать завершенным возведение стола. Далее печь барбекю своими руками будет строиться лишь со стороны жаровни. Снова ложковой перевязкой укладываются кирпичи с десятого по четырнадцатый ряды. Перед пятнадцатым рядом вновь кладется металлический уголок с фронтальной стороны, выполняющий роль опоры для печного свода. Кладется пятнадцатый ряд.

Затем нужно обустраивать постепенно сужающийся свод. Сделать его можно чередую тычковую и ложковую связку, постепенно смещая в центр. У шестнадцатого ряда тычковая вязка делается с фронтальной стороны, ложковая – по бокам. У семнадцатого – наоборот, в восемнадцатом ряду вновь меняем. Образовавшиеся выступы можно обустроить по своему назначению.

С девятнадцатого по двадцать первый ряд укладывают ложковой кладкой.

Двадцать вторым ядом начинается труба. В двадцать третьем ряду делается необходимое сужение и работу продолжают в той же последовательности до желаемой высоты. Чем выше – тем лучше будет тяга.

В предпоследнем ряду делаются окошки для удаления дыма. Последний ряд будет закладываться полностью.

Работу можно считать оконченной. Покуда раствор будет засыхать, остается подумать о внешней отделке и надежной защите от капризов природы.

Рекомендуем прочитать инструкцию по изготовлению фальш камина своими руками

Отделочные работы

Необходимо смонтировать полки, отделочную столешницу, сетку для жарки и поддон под угли. Последний выполняют из листа стали, у которого подогнуты края. Минимальная высота борта – около 5 см.

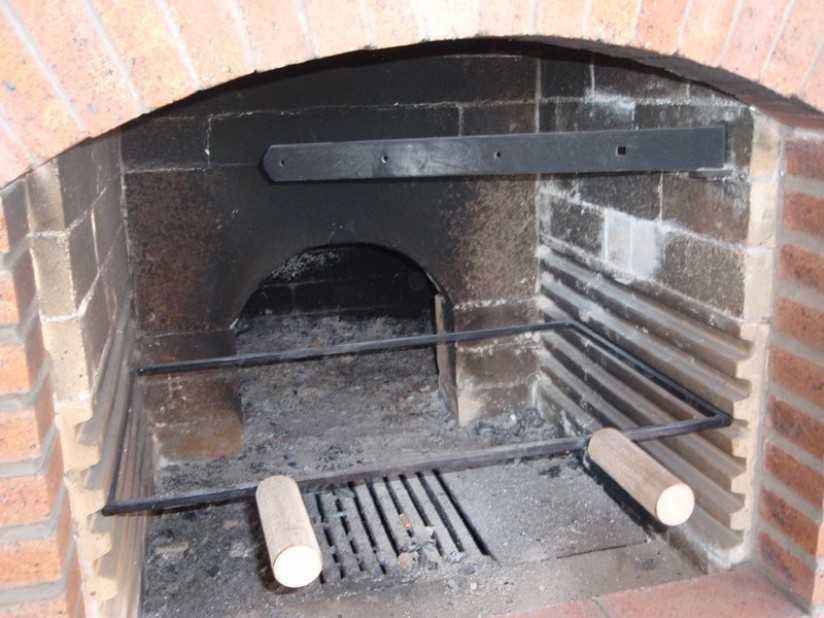

Решетку можно забрать из старой духовки или купить новую хромированную модель. Главное, чтоб она подходила по размерам. Столешницы и полки делаются из влагостойкого материала.

Сверху труба должна закрываться крышей из нержавеющей стали. Это защитит дымовые окошки от дождей. Монолитную плиту обкладывают плиткой или керамогранитом, чтобы не допустить проникания внутрь влаги.

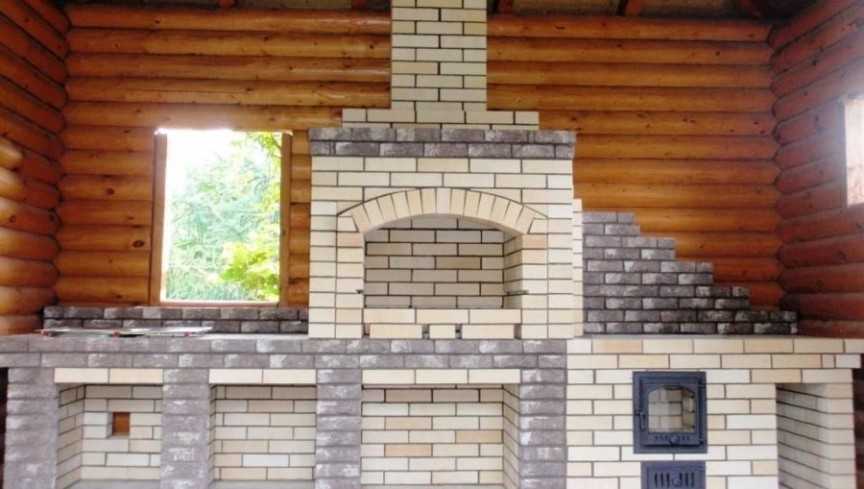

Вокруг печи-барбекю можно обустроить полноценную беседку, навес которой будет накрывать конструкцию

Очень важно, чтобы легко воспламеняющие предметы и материалы располагались подальше от кирпичных стенок, которые сильно разогреваются

Сварив коптильную камеру, расширится функциональность печи.

Видео инструкция

Заключение

Построить печь барбекю своими руками не трудно, если грамотно и не спеша спланировать каждый из этапов и хорошо подготовиться к работе. Самый важный из этапов – кладка. От качества ее выполнения будет зависеть долголетие службы всей конструкции.

Контрольное приспособление

Исконно профессиональное слово «порядовка» описывает элементарное приспособление, необходимое для контроля высоты и горизонтальности каждого ряда из кирпича.

Устройство состоит из двух вертикальных реек высотой 1,5-2 м, закрепляемых на противоположных сторонах одной стенки к нижним рядам двумя скобами каждая. Последние используются для безопасного соединения рейки без болтов, чтобы не «травмировать» свежую кладку кирпича.

Минимальное количество ярусов, позволяющее установить порядовку – 2. Поскольку кладка своими руками осуществляется в шахматном порядке, одна скоба сцепляется с кирпичом первого ряда на одной стороне кладки, а вторая — с элементом выше, но уже на смежной стороне – так аналогично для обеих стоек. Сечение рейки-порядовки не конкретизируется: толщина должна быть такой, чтобы выдержать натяжение между двумя частями установки. Как правило, выбирают бруски 50×50.

Контроль осуществляется при помощи нанесения на порядовку насечек через каждые 77 мм в высоту. Данные промежутки требуют максимально возможной точности, поскольку именно от них зависит строительный баланс кладки. Если на одной рейке хотя бы один из интервалов будет на 1 или 2 мм отличаться от противоположной стороны, горизонтальность нарушится. Расстояние 77 мм складывается из высоты кирпича и толщины соединительного шва: 65+12 мм.

От насечки к насечке натягивается шнур, называемый причалкой. Он позволяет отследить точность кладки каждого кирпича в ряду. Если первые ярусы были сложены при помощи уровня, причалка служит им на следующих этапах. В месте крепления скобы на порядовке или рядом предусматривается болт натяжения. Достаточно вкрутить его с одной стороны, и причалку можно капитально расправить между брусками. Растяжка шнура крайне важна, чтобы не было провисаний в середине кладки и наиболее точно отслеживалась горизонтальность.

Иногда порядовку устанавливают на три или даже на четыре стены из кирпича. Это помогает отследить симметричность размеров и углов, а также сохранить горизонтальное положение кладки сразу на всех ее сторонах.

Контрольное приспособление можно изготовить своими руками. Устройство состоит из простых элементов, которые буквально лежат под ногами в период строительных работ.

Сложность состоит только в обеспечении точности самой порядовки – важен каждый миллиметр и градус. Самодельное устройство принесет пользу, если работа над барбекю из кирпича – одноразовая. Например, для собственной беседки.

Для частых профессиональных проектов рекомендуется приобрести заводское устройство, которое пригодится в течение долгих строительных периодов и сохранит свою точность.

Строим печь-барбекю с дымоходной трубой

Чтобы прояснить процесс возведения печки на дачной веранде или в беседке, мы взяли в качестве примера простое барбекю из кирпича, изображенное на схеме.

Для производства работ вам необходимо заготовить или купить следующие материалы:

  • кирпич красный керамический, желательно полнотелый;
  • кирпич огнеупорный типа ША-8 или аналог;
  • уголки равнополочные №5—7;
  • глиняно-песчаная кладочная смесь (имеется в продаже);
  • дымоходная задвижка;
  • цемент М400, песок, щебень и бутовый камень – на фундамент;
  • рубероид для гидроизоляции.

Закладка основания

После того как вы определили место для барбекю и отвели под строительство нужную площадь, разметьте положение фундамента и приступайте к рытью котлована

Обратите внимание: размеры основания в плане должны выступать за габариты печки не менее, чем на 5 см во все стороны

Схема заливки фундамента под кирпичную барбекюшницу

Дальнейшие работы ведите в таком порядке:

  1. Утрамбовав дно получившейся ямы, насыпьте щебня либо песка на высоту 10—15 см и снова уплотните этот слой.
  2. Плотно уложите в котлован бутовый камень (битый кирпич, обломки ракушечника и тому подобное), заполнив его до уровня земли. Для скрепления забутовки пролейте все полости жидким раствором цемента и глины.
  3. Установите опалубку из досок, чтобы высота будущей плиты составила 100—120 мм. Сверху на забутовку уложите вязаную арматурную сетку, приподняв ее за счет подкладок.
  4. Сделайте густой бетон М150 (соотношение цемента с песком и щебнем – 1 : 3 : 5) и залейте плиту, уплотняя смесь путем погружения металлических стержней (особенно по краям).

Готовому основанию надо выстояться 7 дней до снятия опалубки и не меньше 3 недель до продолжения строительства. По окончании этого срока застелите фундамент рубероидом в 2 слоя и переходите к кладке печи-барбекю.

Устройство гидроизоляции из рубероида

Рекомендации по кладке

Как и любую кирпичную печку, барбекю следует возводить на глиняно-песчаном растворе в соответствии с порядовками, представленными ниже. Но для начала ознакомьтесь с общими правилами кладки печей:

  • максимальная толщина шва – 5 мм;
  • каждый кирпич перед постановкой в ряд замачивается в воде;
  • каждый ряд сначала формируется без раствора с целью подгонки и подпиливания некоторых элементов (при необходимости);
  • камни допускается слегка пристукивать, но не перемещать в горизонтальной плоскости после укладки;
  • шамотная и керамическая кладка между собой не перевязывается;
  • контроль вертикали отвесом по углам выполняется через ряд, а горизонтали строительным уровнем — каждый ряд.

Первым делом приготовьте кладочный раствор, перемешивая его в ведерке дрелью с насадкой – миксером. Количество добавляемой воды должно соответствовать требованиям инструкции на упаковке. После чего начинайте класть первый сплошной ряд, а за ним остальные, как показано на порядовке. Чтобы устроить перекрытия на 5-м и 11-м ряду, используйте стальные уголки.

Топливная камера формируется из шамотного кирпича, начиная с 14-го ряда. Для этого огнеупорные камни нужно разрезать вдоль на 2 равных половины, которые при кладке ставятся на ребро. На 21-м ряду устанавливается перемычка из уголка, служащая подпоркой для передней стенки дымосборника. До 29-го яруса выкладывается сужение канала.

Труба для отведения дымовых газов с внутренним сечением 250 х 120 мм начинается на 30-м ряду. В этом месте не помешает поставить задвижку для регулирования тяги. Дальше порядовка повторяется до самого оголовка.

Схема разделки — расширения трубы в деревянном перекрытии

Если при выходе на улицу газоход должен пройти перекрытие из дерева или другого сгораемого материала, то придется соблюсти правила пожарной безопасности и выложить разделку, показанную на схеме. Цель – выдержать минимальный отступ от деревянных конструкций 38 см.

По истечении 3—4 суток, необходимых на высыхание раствора, барбекю следует растопить небольшим количеством дров и убедиться, что кладка нигде не треснула. Подробнее о строительстве уличной печи рассказывается в видеоролике:

Кладка барбекю

Важный этап сооружения печей или каминов барбекю состоит в гидроизоляционном покрытии конструкции. Поэтому для устранения риска появления сырости в конструкции фундамент защищается слоем рубероида.

После этого можно приступать к обустройству цоколя из облицовочного кирпича. При потребности сводов у очага подпорку сооружают до начала кладки. В таком случае сооружение арки будет значительно облегчено.

В процессе работы используется песчано-глиняная смесь с добавлением цемента. Желательно использовать керамический кирпич М200. Печной также допустим, но его стоимость высока.

Под жаровню необходимо уложить лист из стали – там будет обустроен поддон. Поэтому после завершения кладки 5 или 6 ряда необходимо установить выступ для опоры под стальное полотно. Кирпич укладывается поперек, а после обустройства основания жаровни начинается сооружение самой печи. Применяется огнеупорный кирпич.

На последнем этапе необходимо установить колпак трубы для вытяжки. Желательно прикрыть его кирпичом отделочного типа. Не забудьте оборудовать изгиб на задней поверхности конструкции печи и задвижку, как это видно на фото барбекю из кирпича. Это необходимо для усиления тяги. Кладка ведется по ребру или плашмя.

Чтобы повысить функциональность барбекю из кирпича и его удобство, целесообразно рассмотреть вопрос монтажа подсветки под крышей. Наличие столешницы или мойки облегчит процесс приготовления блюд. Облицовка и внешнее декоративное украшение производится по желанию владельца дома.

Самостоятельное сооружение барбекю на дачном участке – занятие увлекательное, но не простое. Желательно изучить технологию кладки и проводить работы под руководством опытного печника. Так вы сможете минимизировать свои ошибки.

Преимущества барбекю из кирпича

Нередко мангалы и барбекю в частных домах сооружаются на основе подручных средств: бочек, баллонов, сварных элементов. В последнее время для таких целей стал часто использоваться кирпич, ведь он имеет ряд неоспоримых плюсов перед конкурентами.

Способ распределения тепла в кирпичных изделиях сильно отличается. В открытых мангалах жар от огня направлен вверх, при этом мясо обрабатывается только с одной стороны. В связи с этим, во время готовки необходимо часто переворачивать пищу другой стороной, чтобы гарантировать равномерное поджаривание. Кирпичные сооружения работают совсем по другому принципу. Жар отражается от внутреннего покрытия и распределяется по всей поверхности мяса, обеспечивая равномерную обжарку. Благодаря этому вкус блюда значительно меняется в лучшую сторону, мясо становится более мягким и сочным.

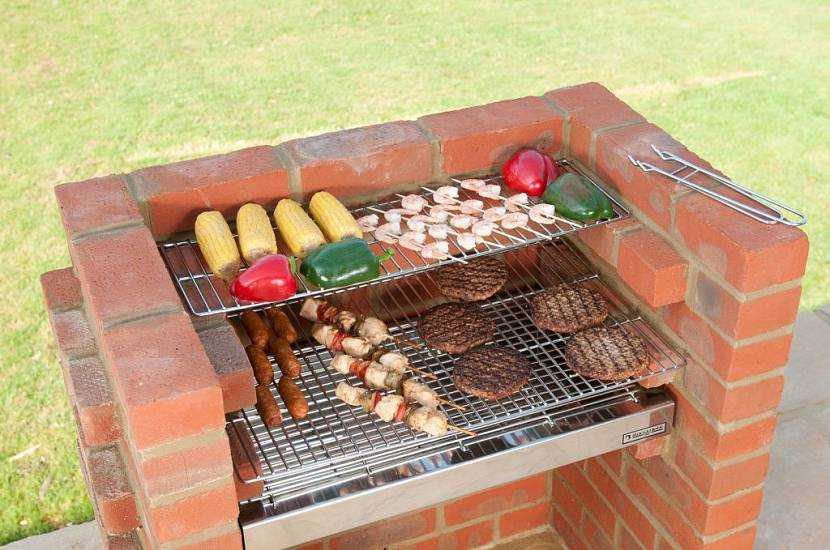

Готовка при помощи кирпичного барбекюИсточник fruugo.qa

К основным преимуществам кирпичного барбекю относятся:

  1. Равномерная обработка еды.
  2. Можно возвести сложные сооружения с дополнительным функционалом в виде коптильни, гриля, варки.
  3. При помощи декоративной облицовки барбекю может стать настоящим украшением для любого дачного участка.

Размеры

Требования для любых типов барбекю стандартны.

  • Минимальное расстояние расположения жаровни должно быть от 70 до 80 сантиметров.
  • Расположение плиты всегда ниже уровня жаровни на 10 сантиметров.
  • Обязательны место хранения дров и щипцов.

Конечная высота расположения жаровни, варочной плиты, поверхностей разделочных столов и дополнительных полочек рассчитывается исходя из роста и удобства для хозяина.

Простейшие модели барбекю оснащены варочной плитой и рабочей поверхностью. Они под силу и для самостоятельного возведения. Размеры такого комплекса составляют в глубину 1210 мм, в ширину 2240 мм и в высоту 1900 мм.

Самая простая модель печи-барбекю – это собранная обычной кладкой из кирпича, которая имеет стандарт размеров. Высота такой печи соответствует 13 рядам (около 702 мм каждый), уточняется исходя из толщины шва. Периметр конструкции соответствует основе 1810х900 мм. Соорудить такую конструкцию под силу даже неопытному строителю.

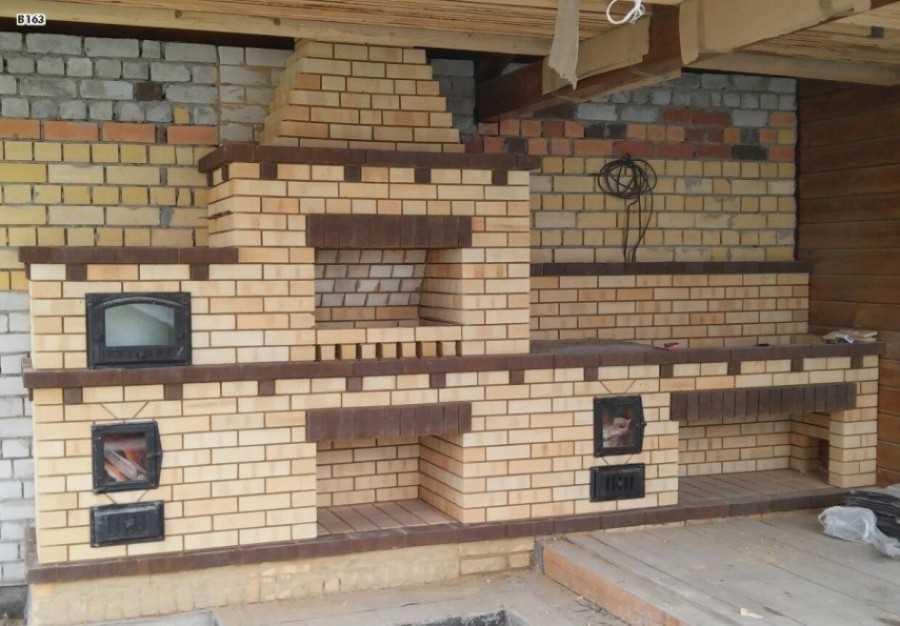

Модель печи-барбекю с варочной поверхностью потребует базовых навыков печной кладки. Размеры такого строения имеют такие стандарты: глубина 1778 мм, ширина 434 мм и высота 1900 мм.

Простой мангал из кирпича

Любое сооружение из кирпича требует фундамента. И даже такой небольшой мангал, как представлен ниже, очень нежелательно ставить прямо на почву. Фундамент заливать придется. Сделать его можно ленточным или плитным. Плита надежнее: зимой ее не поведет и кладка не развалится.

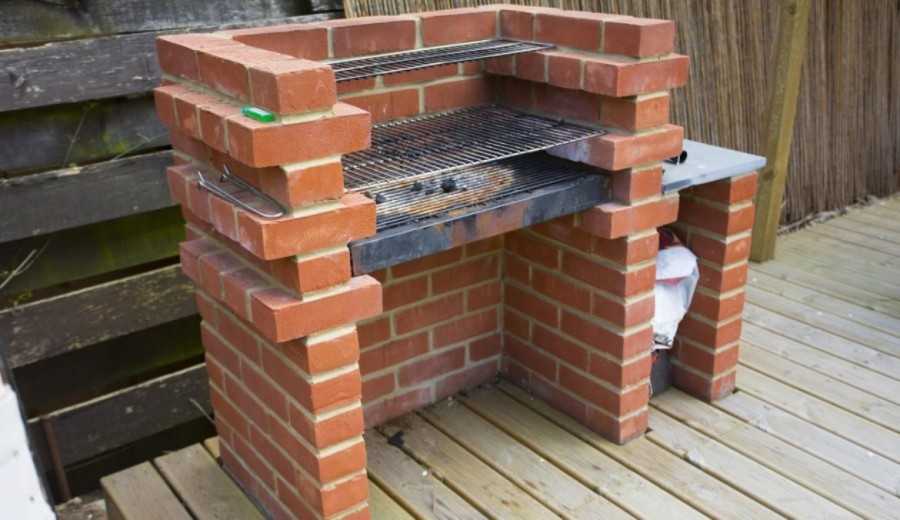

Этот простой мангал из кирпича своими руками сможет сложить даже новичок

Размеры фундамента под мангал из кирпича на 10-15 см больше его габаритов. Сначала снимается растительный слой, при необходимости  котлован углубляется на 10-15 см. Дно его выравнивается и трамбуется. Насыпается слой щебня 10 см и снова трамбуется. Желательно использовать при этом виброплиту: ручной трамбовкой вы достаточно грунт не уплотните. Высота ленты — 20-30 см, толщина плитного фундамента — 10 см.

В зависимости от выбранного типа фундамента сооружается соответствующая опалубка. Для большей прочности делают армирование прутком 10-12 мм диаметра. Для ленты — по периметру укладывают две нитки, для плиты делают «клетку»: укладывают прутки вдоль и поперек с шагом 20 см. Заливается все бетоном марки не ниже М200.

Если температура во время строительства держится в районе +20°C, примерно через неделю можно продолжать работы: бетон набрал более половины прочности. На него укладывают два ряда гидроизоляции (рубероид, толь, современные рулонные гидроизоляции), промазывают битумной мастикой или другим жидким гидроизоляционным раствором. После этого можно начинать кладку.

Размеры и материалы

Это небольшой мангал из кирпича своими руками сложить можно даже не имея никакого опыта. Он представляет собой сооружение в виде буквы «П». Есть две части: собственно жаровня и рядом столик. Конструкция несложная и легко модифицируется. Можно добавить еще одну секцию рядом, сделать шире или уже, глубже или мельче. Можно сделать два выступа под решетки — это если готовиться будет большое количество шашлыков.

В базовом варианте размеры такие:

  • ширина 180 см;
  • глубина 90 см;
  • высота мангала 100 см.

Для кладки этого садового мангала можно брать полнотелый керамический кирпич, можно использовать и шамотный ША-8. Для данной ниже порядовки использовано 202 кирпича.

Для нижней части  — до 5-го ряда — раствор используют цементно-песчаный 1:3 или с добавлением к нему одной части извести. Далее, там где уже будет идти нагрев, используется глиняно-песчаный раствор. Его пропорции подбирают исходя из качеств глины (жирная, нормальная, тощая). По густоте — он не должен быть слишком жидким, но и не слишком густым. Примерно, как хорошая густая сметана.

Порядовка и порядок работ

Этот дачный мангал складывается из кирпичей, уложенных «на постель». Два выступающих ряда (кирпичи уложены поперек) служат опорой для листа жаровни и сетки мангала. Тут можно класть и на ложок (ставить на узкую часть), тогда лист поднимется чуть выше. В нижней части можно складывать дрова или использовать для других хозяйственных нужд.

Ряды кладутся в перевязку — со смещением, для этого нужны половинки кирпичей. Их можно нарезать болгаркой. Первые шесть рядов формируют жаровню и стол справа. Начиная с 7-го ряда кладка идет только в той части, где будет располагаться сам мангал.

Толщина шва 5-8 мм. Она должна быть одинаковой.

Порядовка небольшого дачного мангала из кирпича

Чтобы не нарушить геометрию при строительстве, можно натянуть шнуры и по ним ровнять все ряды. Но каждый кирпич и каждый ряд контролируете уровнем на горизонтальность. Постоянно нужно проверять вертикальность стенок и углов. Для этого используют строительный отвес (шнур с грузком на конце). Можно вертикальность проверять и уровнем, но он имеет погрешность, тем более, если это не профессиональный, а любительский инструмент. Так что при такой проверке есть солидная вероятность получить жаровню с косыми, заваленными стенками.

Порядовка этого кирпичного мангала проста, и дополнительных пояснений не требует. Могут возникнуть вопросы по поводу сушки. Если погода сухая, оставляйте мангал сушиться на три-четыре дня. Потом можно понемногу разводить огонь. Пару дней топите в щадящем режиме, используя тонкие дрова и понемногу. Потом можно зажарить первую партию шашлыков.

Один из вариантов простого мангала из кирпича. От базового вариант отличается тем, что есть два ряда выступающих кирпичей. Еще одно отличие — столик имеет меньшие размеры

Если предвидятся дожди, а над мангалом нет навеса, накройте его клеенкой. Примерно через неделю можно начинать медленную просушку: огонь разводите небольшой и ненадолго. Сушка будет идти тоже 2-3 дня. Затем мангал из кирпича, сложенный своими руками можно испытывать.
