Мангал из газового баллона своими руками: инструкция и особенности

Буржуйки из дисков от автомобиля

Для отопления небольших помещений печь-буржуйка из автомобильных дисков – идеальный вариант, при условии, что бросового топлива есть в достаточном количестве. Потому что «сжирает» она его в большом объёме.

Но есть и серьёзная положительная характеристика – толстый металл, который обладает повышенной теплоёмкостью. То есть после нагрева и отключение от подачи топлива такая печка долго ещё отдаёт тепло. Соответственно она обладает и высоким КПД.

Лучше работает горизонтальная конструкция, чем вертикальная. Но первые являются громоздкими конструкциями, поэтому многие своё предпочтение отдают вертикальным моделям. Лучше, если использовать для её изготовления диски от больших грузовых автомобилей. Буржуйки из больших дисков можно укомплектовать водяной рубашкой. Благо коррозионная стойкость стали это сделать позволяет.

Чтобы увеличить теплоотдачу, буржуйку можно укомплектовать стальными полосами, которые привариваются по корпусу прибора. Получается своеобразный калорифер. Если требуется увеличить теплоёмкость, то печку надо облицевать шамотным кирпичом.

Видео описание

В видео показана технология изготовления печки-буржуйки с рубашкой из автомобильных дисков:

Печи для бани

Мангал из колёсного диска – конструкция простая. Это можно сказать и о печки для бани. Главное – правильно её изготовить. Здесь, скорее всего, надо говорить о каменке, а не о самой печке в прямом смысле этого слова. Потому что для бани оптимально – кирпичная печь с высокой теплоотдачей и теплоёмкостью. А вот если на неё поставить автомобильный диск и засыпать туда камни, то получится отличная конструкция для парной.

К такой конструкции можно дополнительно установить на дымоход бак для воды, который также изготавливается из дисков автомобиля. Правда, сооружение получается громоздким и тяжёлым. Но если все точно рассчитать и сделать надёжные подпорки или крепежи, то конструкция прослужит не один десяток лет.

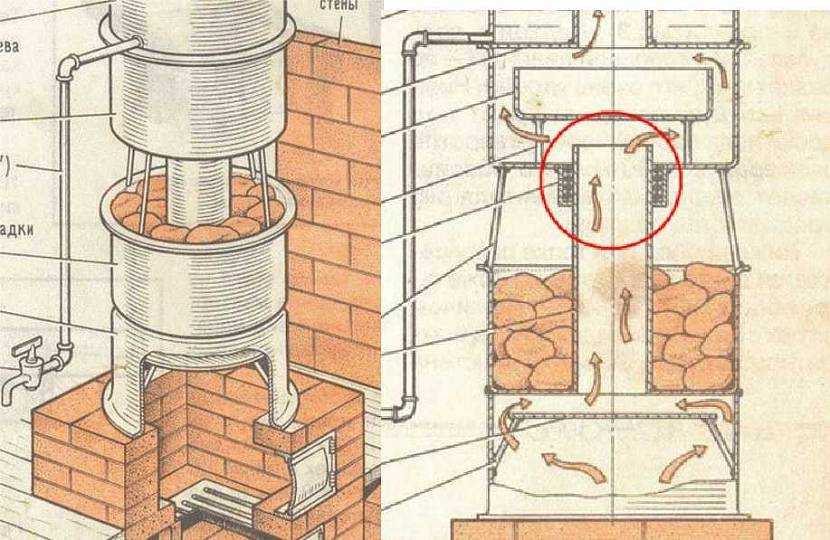

Схема печки для бани из автомобильных дисковИсточник baniwood.ru

Комбинированная конструкция

Есть ещё один вариант печи, в которой кроме автомобильных дисков используют стальную трубу диаметром, равным диаметру дисков. Именно её устанавливают между двумя дисками, в ней же делают отверстия для топки и установки дверцы. Конструкция получается с высокой топкой.

Надо отметить, что этот вариант ничем от вышеописанных не отличается в плане конструктивных особенностей. Просто эта печь даёт возможность расширить зону горения, увеличивая мощность самого агрегата. Как и у предыдущих моделей, такие печки могут быть горизонтальными и вертикальными.

Единственное, надо обратить внимание на два момента:

  1. Толщина стенок трубы не должна быть меньше 6 мм.
  2. Сварку дисков и трубы проводят по правилам, описанным выше.

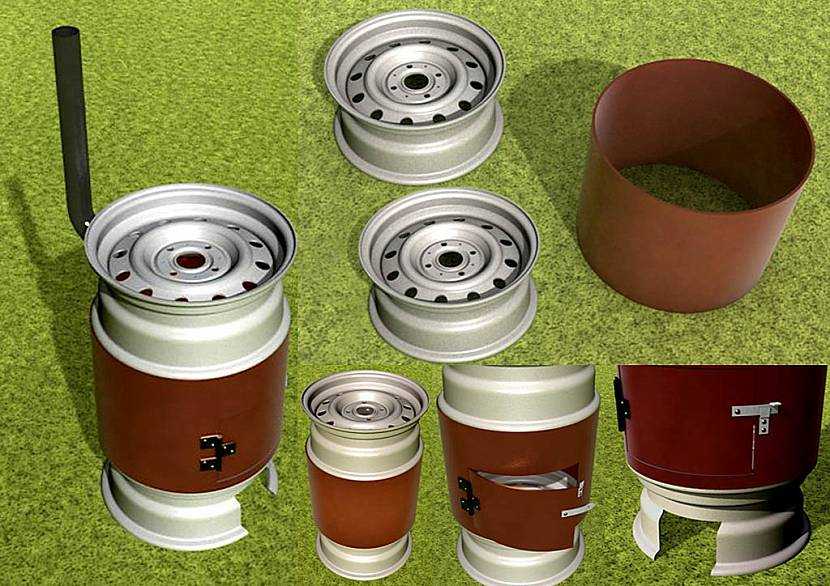

Комбинированная модель из дисков и куска трубыИсточник i2.wp.com

Заключение

Сделать мангал или печку из автомобильных колёс можно без проблем. Но необходимо правильно подойти к решению чисто технологических задач, связанных со сваркой деталей. И если с мангалами все более или менее просто, то с печами этот момент упускать нельзя. Неправильно произведённый провар может стать причиной низкого качества сварного шва, через который в помещения будет проникать угарный газ.

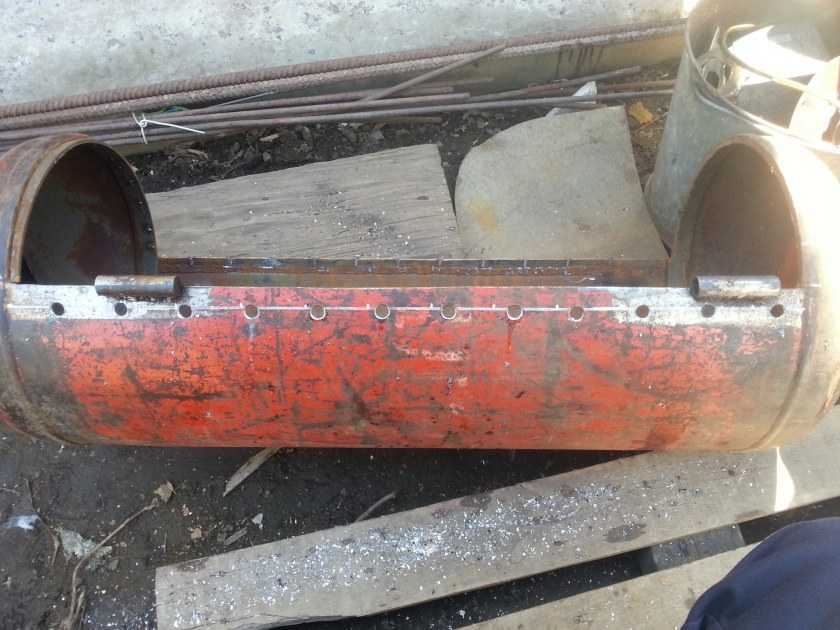

Изготовление крышки

Печь под казан создается за счет укорачивания баллона. Для этого достаточно отпилить у емкости два конца, распилить сбоку крышку для загрузки топочной камеры, а горло дополнить обручем или диском с отверстием под казан.

Если тематическая барбекюшница из газового баллона своими руками частично предусматривает вставки цельнолитых автомобильных дисков, то для их крепления придется использовать сварку.

Если баллон используется для изготовления традиционного мангала или коптильни с топкой, то его полукруглое дно и острый конец остаются. Но придется положить емкость на землю, зафиксировать ее с двух сторон кирпичами или ногами, чтобы удобно распилить крышку болгаркой. Этой работе предшествует разметка линий с помощью кернера.

Распиливание крышки надо выполнять очень аккуратно (строго по линии разметки), т.к. кромки полученного отверстия и крышки обрабатывать придется разве что мелкозернистым средством (сильно обработанная кромка может ухудшить плотность притвора крышки к основе).

Готовая крышка дополняется ручкой и крепится обратно с помощью двух петель-навесов. Последние, в свою очередь, монтируются с помощью болтов и гаек через заранее высверленные отверстия. Однако петли можно просто приварить.

Две параллельные стороны крышки и отверстия должны совпадать по уровню и быть строго горизонтальными. Ведь поверх большого отверстия придется устраивать шампура или решетку. Если положение этих подставок будет косым, о равномерном подгорании-копчении шашлыка и прочих блюд не может быть и речи.

После распиливания крышки, внутреннее пространство баллона необходимо очистить от ржавчины с помощью болгарки или дрели с насадкой-щеткой.

FakeHeader

Comments 75

Хороший мангал, высотой сантиметров 10-12, не более! Выше — угля надо больше и шашлык не жарится а варится. И отверстия в мангале не нужны.

В днище мангала надо сделать отверстия не менее 4 ! А петли надо обязательно приваривать!

Жду-пожду пост, который возвестит о новом направлении : — Газовый баллон из мангала своими руками !

Доброе утро, подумайте над вопросом: как из него выгребать угли и пепел?Может какую нибудь дыдочку придумать?))))

Молодец не слушай ни кого просто многие завидуют Не важно из чего, не важно, что их много и они все разные, А важно, что САМ и своими руками. Лежать на диване и тролить у нас пол страны так делает, а вот встать с дивана и сделать своими руками, так не каждый может

Удачи в производстве и ждем окончательный вариант.

Согласен. Соорудил аналогичный года 3 назад, удобен, всем нравится мясо приготовление в нем. Да пепел не удобно выгружать, но в нем и копчу, жарю, пару, на решётке и на шампурах. Дерзай, но помни переделывать не будешь, сразу делай по взрослому)) Удачи

Мы баллоны пропановские на металлобазе режем даже полные

Ух ты, отличная идея, мангал из баллона. Новая и оригинальная. Спасибо тебе автор.

Привет. Для того чтобы хорошо горели дрова и тлели угли тебе колосник необходимо сделать. Лучше всего колосник сварить из квадрата 8-10мм с зазором в 4мм между прутками (идеально для выставления зазора подходит полоса 4мм толщиной). Я на своём мангале разные колосники перепробовал так вот самый удачный вариант из прутка. В нижней части торца баллона нужно сделать поддувало (так чтобы воздух под колосник поступал) и лучше всего с возможностью регулировки подачи воздуха. Через это отверстие потом будешь золу выметать! Ещё будет не лишним усилить борта баллона приварив изнутри к примеру тот же квадрат 10мм или уголок

От сильного и частого нагрева стенки баллона стремятся изогнуться наружу…И не обращай внимание на критику диванных мастеров Ты делаешь сам и своими руками!Молодец!

Спасибо за совет)

Дыры зря просверлил, привари уголок из нутри, можно и шампур поставить и решётку положить, и вести метал меньше будет.

Прочитал Вашу запись и буквально через несколько часов нашел в и-нете. На что способна наша «оборонка». Улыбнуло.www.baigish.ru/catalog/show/130

Вес комплекта всего то 60 кг, зато в походе штука незаменимая.

Да я то не против, я вообще за качество и надёжность, но цена!

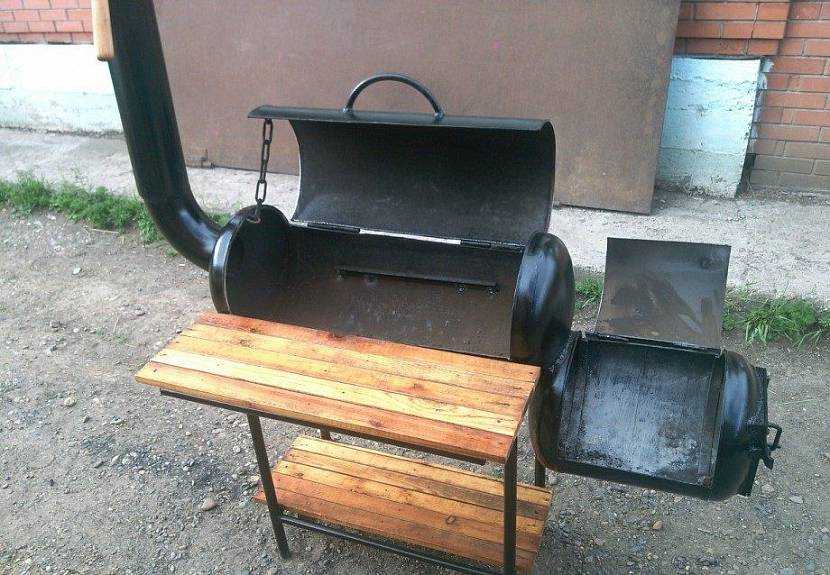

Изготовление самодельной коптилки

Для копчения мяса используется готовый мангал. Однако специалисты изготавливают более сложную конструкцию универсального использования.

Для копчения нужно иметь не одну, а две или более камер.

  1. В первой камере располагается продукт, который предстоит коптить.
  2. Во второй камере (их может быть и больше двух) разводится тлеющий огонь.
  3. Сначала разжигают щепу, а потом прикрывают доступ воздуха.
  4. В результате начинается тление щепы.
  5. Дым по трубе перемещается в камеру с продуктами.
  6. Продукт окуривается дымом, приобретает соответствующий вид и цвет.

Различают горячее и холодное копчение.

  • При горячем копчении расстояние между источником огня и продуктом минимальное. Обработка выполняется дымом, температура которого не менее 50…60 ⁰С. Для получения качественной копчености требуется около 3…4 часов обработки. В результате можно хранить готовое изделие в прохладном месте до 5…7 дней.
  • Холодное копчение выполняется дымом, температура которого не более 20…25 ⁰С. В результате получается копченое изделие, которое может храниться в прохладном месте до 14…17 дней.

Как сделать коптильню в домашних условиях?

В следующем проекте выполняется изготовление нескольких рабочих устройств:

  1. Мангал для жарки шашлыков, колбасок и других изделий на огне.
  2. Печь для варки пищи.
  3. Печь может использоваться для получения дыма.
  4. Мангал будет использоваться в этом случае для копчения мясных полуфабрикатов.

Для изготовления плиты нужно подготовить уголки для передней стенки. Напиливаются они из катаного уголка 50·50 мм.

В дальнейшем выполняется сварка уголков на передней стенке.

Готовая стенка имеет вид.

Привариваются дверки. Одна служит для подачи дров, другая используется в качестве поддувала. Через нее удаляют золу, полученную в результате сжигания дров или угля.

Остальные стенки вырезаются из металла толщиной 6 мм. Размеры указаны на прилагаемых эскизах.

Печь в сборе собирается на сварке.

Стенки привариваются с помощью внутренних уголков. Они используются для получения угла 90 ⁰. Предварительно на стенках снимается фаска, тогда получает более толстый слой сварного шва.

Сверху устанавливается панель. На ней имеются кольца, в которые можно устанавливать посуду для приготовления пищи.

Внутрь монтируются чугунные колосники. Они разделяют пространство топки и поддувала. Обычно колосники выполняют съемными.

Для монтажа мангала используют специальные ножки. Из полосового металла изготавливают специальную подставку радиального типа. В нее и будет укладываться образующая баллона.

Сваривая ножки между собой создают готовую опору под мангал.

Производят сборку мангала. Устанавливают баллон на место. Конструкция может при необходимости разбираться.

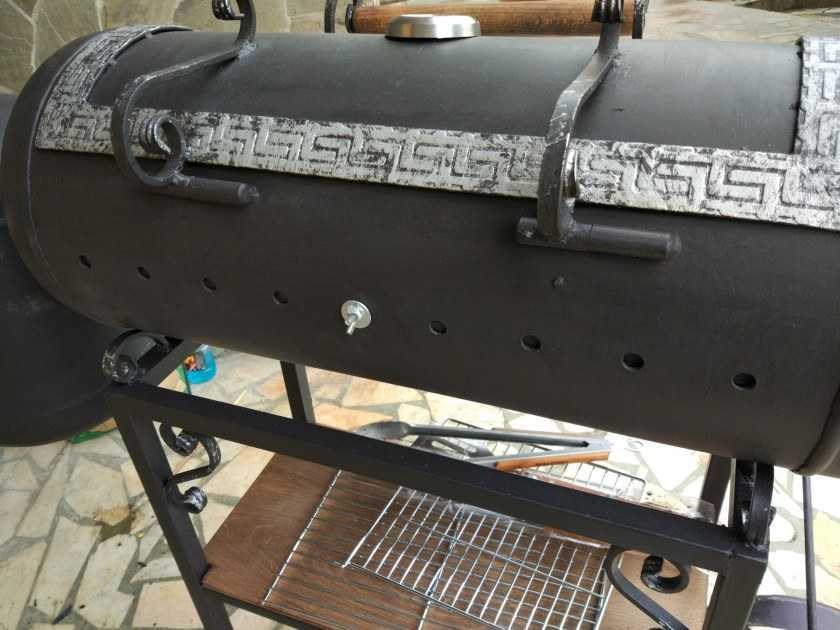

Усиление крышки выполняется с помощью сегментов. Они не позволят крышке менять геометрию при нагревании и остывании.

С левой стороны приваривается система из труб. Она будет использоваться для подвешивания шампуров.

Дымовые трубы монтируются на стене.

Между камерами нужны промежуточные трубы. По ним дым может из печи переправляться в камеру копчения. Нужно предусмотреть режимы переключения движения дымового газа.

Специально устанавливается переключать движение дыма по трубам. Имеется специальная рукоять управления. При разных положениях внутри трубы дым будет направлен в трубу или в камеру.

В мангале монтируют специальный поддув. Для него используется перфорированная труба.

Попутно нужен угольник из трубы. Дополнительно используется патрубок, который подводится внутрь камеры.

Свинчивая отрезки труб, получают сборочное изделие.

По месту расположить нетрудно. Предварительно на дне изготавливается отверстие, куда поместится труба диаметром 27 мм.

Теперь внутрь будет поступать воздух и поддерживать горение.

Готовая установка располагается под навесом. В нижней части подставки монтируют подстолье. На нем можно располагать посуду и полуфабрикаты.

Видео: коптильня из газового баллона своими руками.

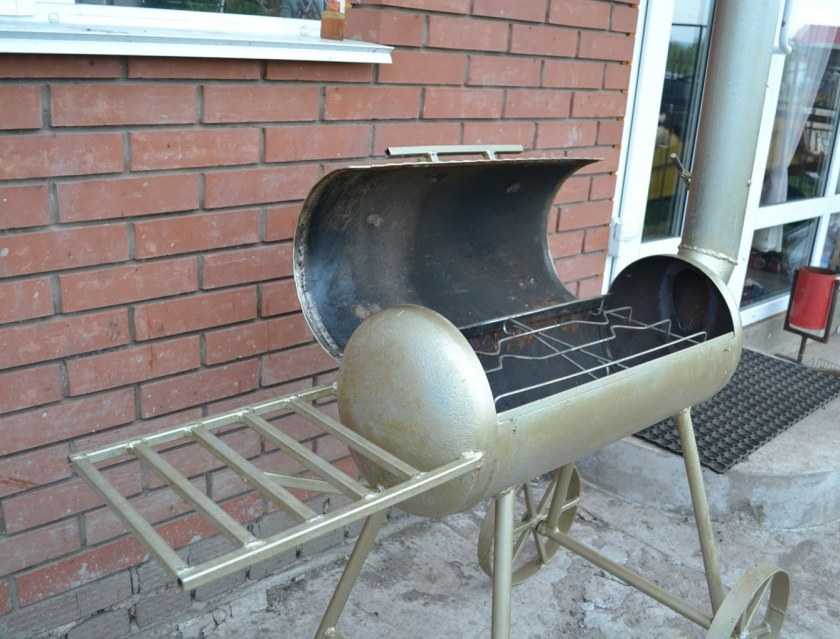

Места под шампура и гриль-сетки для барбекю

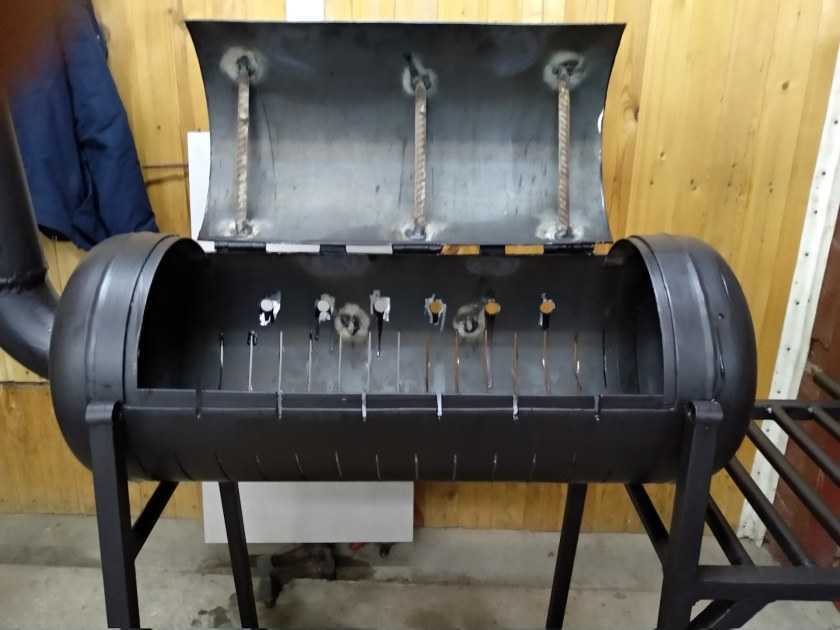

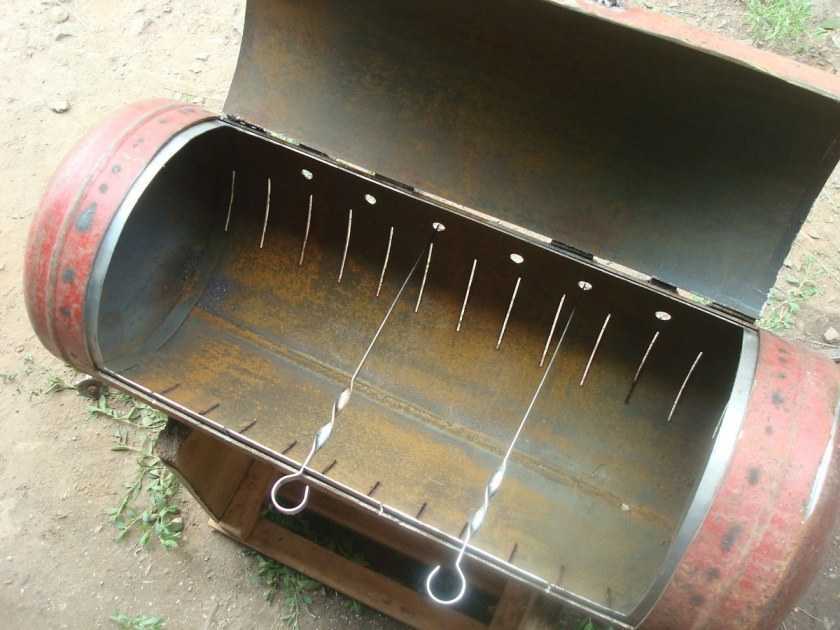

Для комфортного расположения шампуров на задней стенке нашего мангала мы сверлим отверстия. Шампур имеет спереди заостренную часть, которая чётко входит в эти отверстия и устойчиво там держится. Как мы видим на фото выше — на мангале удобно размещается шесть шампуров. Для этого мы делаем разметку, отступив от верхнего края нашей вырезки крышки мангала, 10см. вниз с двух сторон, ставим отметки и проводим линию мелом. Это уровень отверстий. Потом отступая от края радиусного прореза 4см. и ставим отметку сверления. И потом через каждые 10см ставим такие же метки. С помощью дрели и сверла сверлим отверстия по меткам. Для этого используем сначала тонкое сверло, к примеру, 4мм, а потом рассверливаем сверлом на 10мм, и в окончании сбиваем фаски отверстия с помощью сверла на 12мм. или круглым напильником. С лицевой стороны мангала также делаем разметку на верхней грани мангала и вырезаем болгаркой пазы под шампура. Когда эта операция выполнена, накрываем крышкой мангал и переносим отметки мест, где сделана вырезка на крышку мангала. Так же делаем вырезку. Это нужно сделать для того чтобы при установленных шампурах крышка мангала более плотно закрывалась.

Так же можно сделать посадочные места под гриль – сетку. Для этого нам нужно просто приварить полочки из металла между отверстиями под шампура. Из уголка вырезаем заготовки длиной по 3см, и привариваем их к стенкам мангала, предварительно разметив места приварки так, чтоб сетка имела шесть точек опоры по периметру мангала. Зачищаем места приварки и срезаем острые углы.

Для приготовления мяса на гриль-сетке, можно использовать нержавеющую сетку, с ячейкой 10х10,или 15х15мм, предварительно вырезав по размеру периметра посадочных мест как на фото ниже.

Виды и особенности мангалов из колесных дисков

Пытливым умом и смекалкой мастеров изобретено несколько видов конструкций, каждый из которых хорош по-своему. Вот самые распространенные из них.

Простой вариант

Самый простой вариант мангала — из 15” колесного диска. Он изготавливается в виде вместительной круглой жаровни из одного штампованного диска и устанавливается на подставку.

Для удобства переноски к корпусу крепят две ручки

В качестве подставок применяют:

  • 3 или 4 невысокие ножки, приваренные к нижней части конструкции;
  • узкую кольцевую часть, отрезанную от автодиска;
  • кольцо из арматуры и стойки;
  • высокую стойку с широким тяжелым основанием, в том числе, на колесиках, и другие конструкции.

Сверху на получившийся мангал можно укладывать шампуры или решетку с ручкой. Иногда в верхней части приваривают подставку под шампуры в виде двух скоб.

Для расширения функционала часто конструкцию дополняют круглой решеткой. На ней можно не только жарить и подогревать продукты, а и поставить чайник, котелок, сковороду.

Решетку крепят в верхней части шарнирно и откидывают в сторону в случае использования шампуров. Или делают съемной, снабдив для удобства двумя ручками.

Мангал для казана

Мангал под казан из дисков проще всего сделать из двух автомобильных дисков. Для этого один укладывают колпаком вниз, а со второго колпак срезают, устанавливая обрезанной частью вверх. Их соединяют между собой, прихватывая сваркой. В нижнем вырезают окно для загрузки дров.

Дверцу можно сделать, а можно обойтись и без нее. Зато ножки сделают печь выше, а значит удобнее для повара. Благодаря ручкам на корпусе печку будет легче очистить от золы, а также переносить, даже если она недостаточно остыла.

Мангал под казан из двух автодисков

Такая конструкция мангала из дисков для казана является универсальной. На верхней части можно располагать шампуры, решетку, подставку, устанавливать сковороду и казан, который заглублен в жаровню. Благодаря этому огонь нагревает не только дно, а и боковую поверхность. Прогреваясь более равномерно, блюдо не прилипает ко дну.

Изготовление печи под казан из дисков смотрите в 10-минутном видео.

Есть конструкции, которые изготавливается из трех и более колес, при этом возможно комбинировать разные типы дисков, в том числе, различного диаметра. Такой мангал получается гораздо выше, и на нем удобнее готовить.

Мангал под казан из трех автодисков

Подвесной

Среди необычных моделей на дачном участке интересен подвесной мангал. Он отличается тем, что его подвешивают над землей на прочных цепях или кронштейнах. Такой мангал не только способ пожарить мясо, а и возможность придать определенный характер участку, декорировать зону приготовления пищи. Чтобы раздуть угли нужно просто качнуть его.

Дополнительный плюс — не нужно тщательно выравнивать площадку и заливать фундамент, хотя уложить негорючий материал не помешает. В самом простом исполнении можно насыпать под него гравий или гальку.

Очаг

Очаг из диска, обложенный камнем располагают как под открытым небом, так и в беседке. В центре такого «финского» очага огонь горит открыто и свободно, собирая вокруг дружную компанию.

Для обустройства необходимо подготовить небольшую площадку из негорючих материалов, на которой планируется установить очаг.

Можно выложить подставку из кирпича, оставив под нижней частью диска просвет для поступления воздуха. Сверху вокруг жаровни устанавливают столешницу из натурального или искусственного камня или декорируют камнем.

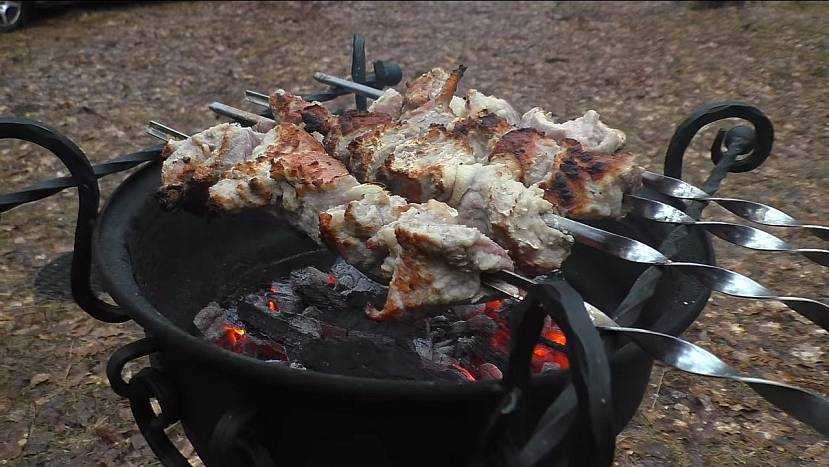

Кованый «Скорпион»

Скорпион — не только высокохудожественная ковка или забредший на участок ракообразный пришелец из космоса.

Это многофункциональное приспособление, в котором роль жаровни исполняет автодиск, подвижные клешни и хвост — подставки под вертел и казан.

Информация о дисках

Во-первых, это изделие из толстой, прочной и стойкой стали. Для мангалов и печей лучший материал – котельная сталь в листах, которая стоит очень дорого. Обычная углеродистая сталь быстро прогорает.

Конечно, никто не нормирует диски по жаростойкости. Но по коррозионостойкости им равных нет. К тому же это спецсталь при нагреве не выделяет запаха и вредных веществ.

Но, собирая мангал из дисков, надо знать не только положительные характеристики материала. Есть у него и минусы

Самый важный, на который необходимо обратить внимание – сварочные работы с этим материалом надо проводить с особой тщательностью. Все дело в том, что в конструкции автомобильных дисков сварка применяется в минимальных количествах

При этом участок сварки обязательно подвергают «отпуску», снимая напряжение внутри сварочного шва.

Понятно, что для мангалов это не самая большая проблема. Но если стоит задача изготовить печь из дисков, то этот момент надо учитывать обязательно.

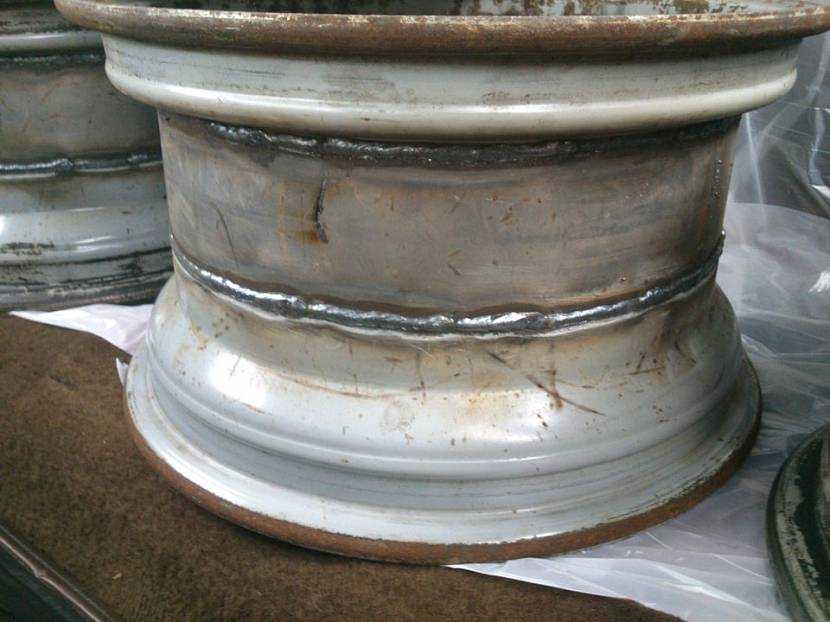

Сварка деталей должна быть качественнойИсточник italkovka.ru

Что касается твёрдотопливных печей, которые можно использовать на даче, в гараже и других подсобных помещения, то никаких запретов нет

Главное при изготовлении обращать внимание на некоторые моменты:

  • сварочный шов должен быть без видимых дефектов;
  • сваривать можно за один проход только две сопряжённые детали;
  • после сварки металлу надо дать отдохнуть, чтобы снять внутри остаточные напряжения;
  • через сутки после сварки печь подвергают прогону, то есть растапливают в течение 3-х часов;
  • если в швах появились дефекты, то их заделывают через сутки остывания способом сварки, но растапливают только через все те же сутки.

Итак, что собой представляет автомобильный диск, говорить не надо. Сделать из него мангал – не проблема, потому что само изделие – это уже практически готовая конструкция, в котором можно жарить мясо. Единственное, что надо дополнительно сделать, это сформировать опору для шампур или мяса.

Давайте рассмотрим мангал из автомобильных дисков подробнее.


Дополнительные опоры – удобство использованияИсточник handmade32.ru

Разметка баллона

Если мы говорим о ёмкости в 50 л, то диаметр её наружной части будет равен 96 см. Этот показатель делят на 4, получив 24 см. Разметка производится относительно продольного шва. Эта линия и укажет, где делать замеры, что исключит перекосы.

От шва отмеряют в обе стороны по 24 см, проводя там линии. После тару ставят в горизонтальное положение, шов должен оказаться внизу. Под шампура также производят разметку.

От круговых швов отмеряют 3 см в каждую стороны. Дальше отмечают по 8 см, в результате получится 6 точек, в которых создаётся по отверстию с диаметром в 1 см.

Там, где проходит линия для разметок, высчитывают 10 см вверх. Но можно сделать проще, отмерив от центрального шва 34 см.

После размечают местонахождение крышки. Нас интересует первая и последняя отмеченные линии. Между ними чертят линии, которые расположатся в 3 см от кругового шва.

Мангал из трубы и с трубой

Соорудить жаровню из трубы чуть сложнее. В том плане, что нужно будет заварить торцы. Все остальные операции ничем не отличаются. Даже конструкции точно такие-же.

Мангалы из трубы — изготовление потребует чуть больше времени: нужно приварить боковушки

Зато при использовании трубы есть свои плюсы: раз уж все равно будем приваривать бока, то почему бы не сделать дверцу (на фото слева). Использовать можно старую от печки — через нее можно подкладывать дрова, а также регулировать подачу воздуха, пока «готовятся» угли.

Мангал с  трубой

Для обеспечения лучшей тяги и чтобы дым не мешал находящимся рядом, можно к боковине мангала из баллона, трубы или бочки приделать дымоотводящую трубу. Работы это добавит, но не очень сильно. Зато пользоваться будет комфортнее: дым хорош на шашлыке, а дышать им совсем не хочется.

Мангалы с трубой более комфортны — дым уходит вверх. Оформить все тоже можно по-разному

О том, как сделать простой кирпичный мангал, читайте тут.

Подготовка

Какую бы конструкцию мы для себя не выбрали, а все в любом случае начнется с того, что баллон нужно избавить от остатков газа и разрезать в соответствии с чертежами.

Итак, берем обычный 50 литровый баллон из-под горючего газа пропана, и смотрим на объект уже не с позиции его применения по прямому назначению, а с оценкой того, что и как из него может получиться в процессе вмешательства в его структуру болгарки, сверл, сварочного аппарата и прочих инструментов. И, конечно же, первоочередной задачей является избавление от остатков газа, находящихся в баллоне.

Не стоит доверять людям, которые говорят, что баллон пуст. Концентрации газа даже в «пустом» баллоне наверняка хватит, чтобы при контакте с искрами разорвать эту металлическую оболочку на части, попутно причинив незадачливому создателю мангалов массу увечий. А потому, все же, отвинчиваем кран полностью. На старом баллоне штуцер может отказаться прокручиваться наотрез, а потому придется срывать «прикипевший» металл подручными средствами. Самое первое, что можно сделать, это попытаться сорвать его одновременно налегая на рожковый разводной ключ и постукивая вдобавок по свободному месту его рукоятки молотком.

Если это не помогло, следует прибегнуть к помощи теперь уже разводного водопроводного ключа, на более длинные сведенные рукояти которого можно одеть в качестве рычага длинную металлическую трубу.

Перед таким усилием никакая резьба не устоит, главное закрепить баллон, чтобы он не проворачивался вместе с ключом, посредством упорного уголка.

Также для того, чтобы отвинчивание пошло более гладко, можно смочить место, где резьба крана соприкасается с баллоном, «ВэДэшкой», подождав после часика два и дав жидкости подействовать.

Затем емкость необходимо наполнить водой, чтобы она без остатка вытолкнула все горючие газы из баллона. Проделав такую манипуляцию можно быть на 100% уверенным, что в процессе резки вы не улетите на вашем потенциальном мангале на Луну.

Как только емкость наполнена, воду сливать сразу не рекомендуется. Вместо этого следует ввинтить кран на место и приступить к разметке корпуса.

Делается это следующим образом. С одной из сторон баллона уже имеется заводской продольный шов, который в данном случае будет служить нам своеобразным маяком. Замерив полную длину окружности делим ее пополам и ставим отметки на половине ее, то есть на противоположной маяку стороне. После отмеряем от нее еще 8 см в сторону маяка, это и будет отметка, по которой следует отмечать крышку емкости. 8 см мы добавляем затем, чтобы емкость была более глубокой, могла вместить больше углей, а мясо не подгорать на малой высоте.

После этого можно брать болгарку и вырезать ту часть корпуса баллона, которая отныне превратится в своеобразную крышку мангала

При этом стоит обратить внимание, что резать нужно не по самому шву, а рядом с имеющимся швом, иначе можно повредить внутреннее стальное кольцо, которым скрепляется конструкция. Край кольца будет необходим, чтобы держать крышку навесу, то есть, чтобы та не проваливалась вовнутрь мангала

На фото снизу видно, как мастер, не разобравшись в ситуации, неверно разрезал каркас. Приглядевшись, можно различить слева внутри баллона кольцо. Если бы он прорезал болгаркой около шва, край кольца остался бы торчал, тем самым исполняя функцию «тормоза» для крышки. Но в любом случае, это легко исправить, просто наварив кусочки металла изнутри емкости.

Теперь можно удалить штуцер, обрезов его вровень с корпусом.

После можно при помощи шлифовального круга зачистить место от заусенцев.

Далее порядок работы будет зависеть от того, каков будет функционал мангала. В частности, можно расширить его функциональность до уровня коптильни, о чем мы поговорим по завершении обзора разнообразных моделей простых мангалов.

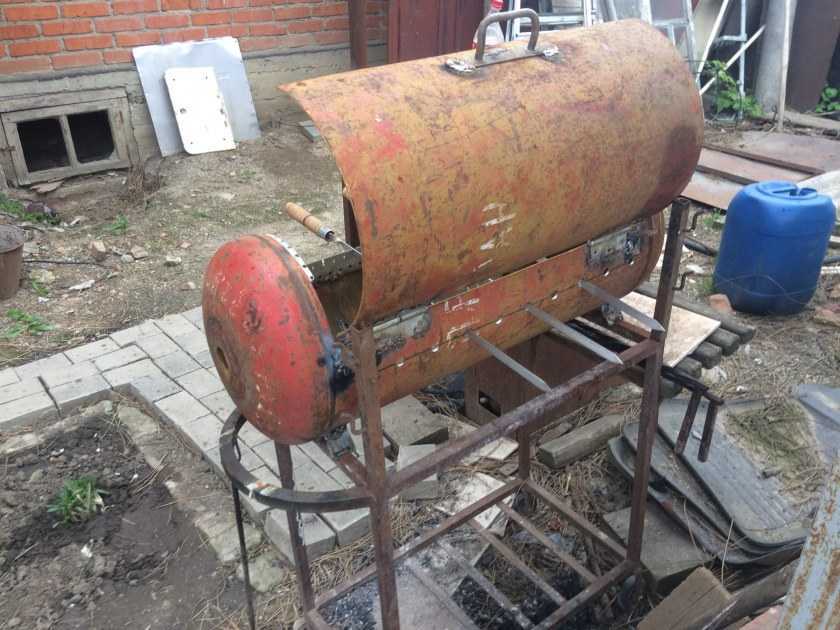

Конструкция мангала из баллона

Перед началом работ нужно разработать чертеж будущего изделия. В конструкции предусматриваются:

  • поворотная крышка, для ее изготовления будет использована часть обечайки;
  • для открывания и закрывания крышки при эксплуатации понадобится ручка. С целью предотвращения ожогов снаружи надевается деревянная рукоять;

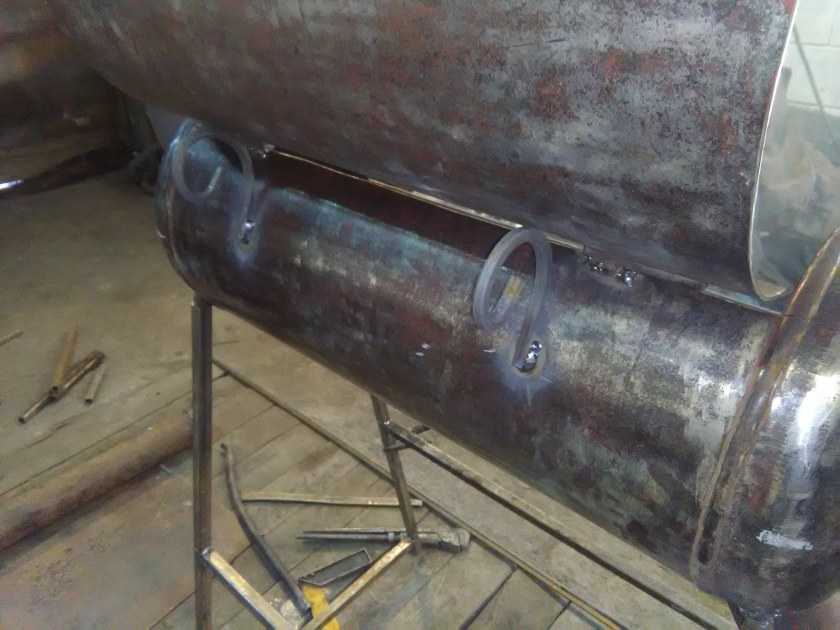

  • петли понадобятся для поворота крышки при открывании и закрывании. Использовать заклепки нецелесообразно, они могут расплавиться, так как внутри в процессе горения возможно повышение температуры свыше 700…800 ⁰С;
  • края срезанной обечайки нужно усилить уголком. Он дополнительно уплотнит стык между частями;
  • для отвода продуктов горения необходимо приварить патрубок с коленом;
  • все устройство нужно поставить на ножки, высота которых поможет эксплуатировать мангал, не наклоняясь при приготовлении пищи;
  • под самим баллоном целесообразно разместить полочку для твердого топлива;
  • чтобы дрова или уголь нормально горели, нужно организовать приток воздуха. Для этого достаточно прорезать поперечные пазы. Возможен и более продвинутый вариант с использование трубопроводов для принудительной подачи воздуха.

Эскизный чертеж будущего мангала

В процессе изготовления в проект могут вноситься дополнения или некоторые изменения. Их цель – оптимизация конструкции установки.


Основные резы заготовки перед началом сварочных работ

Самыми распространенными являются баллоны, объем которых составляет 50 л. Их проще достать. Они реализуются на заправочных станциях, где производится заправка пропаном. Там всегда имеются непригодные для дальнейшей эксплуатации емкости.

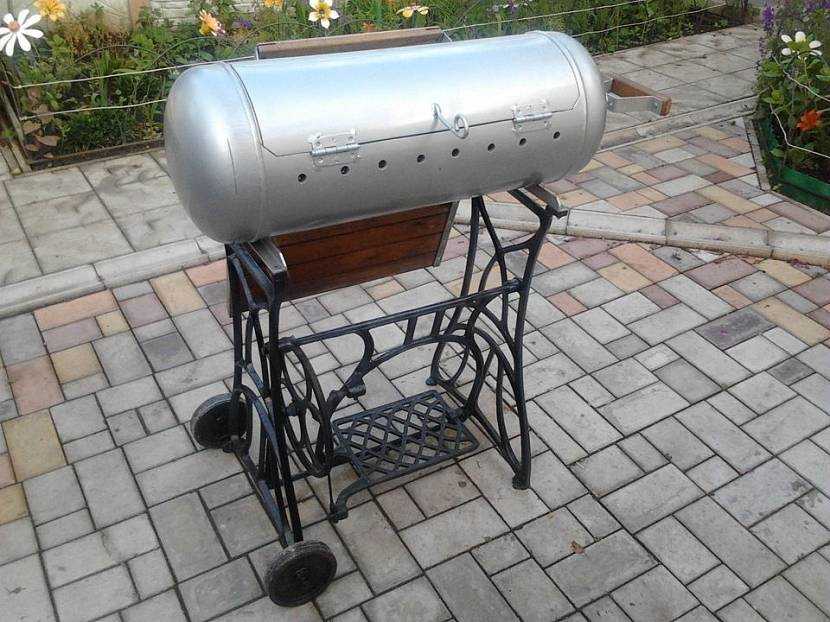

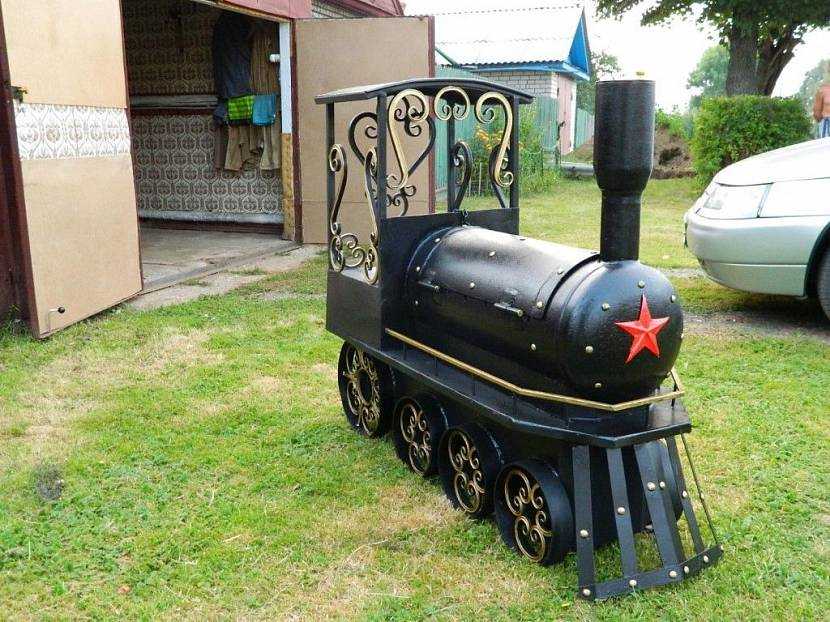

Креативная конструкция садового мангала из баллона

Некоторые мастера создают довольно интересные конструкции. В них предусматривают установку вспомогательных полок для установки посуды, полуфабрикатов и готовых блюд.

Можно встретить самодельные конструкции, где устраивают навесы от дождя. Тогда приготовление пищи можно выполнять даже в непогоду.

Наличие закрывающейся камеры превращает мангал в барбекю из газового баллона. Здесь пища готовится в замкнутом пространстве. От прогорающих углей тепловой поток излучения направляется на внутреннюю цилиндрическую поверхность, а потом отражается от нее и попадает на приготавливаемую пищу. Создается барбекюшница, в которой удобно готовить блюда восточной кухни.

Внимание! Можно услышать мнение, что внутри подобных барбекюшниц нагрев продукта происходит неравномерно. На самом деле наличие отражающих поверхностей из толстого металла позволяет поддерживать высокую температуру во всем объеме

Тепловое излучение распространяется во все стороны, а потом отражается на продукты, располагаемые на решетке.

Возможным продолжением может стать малогабаритная коптилка для горячего копчения мясных и рыбных продуктов.

Чертеж коптильни из двух газовых баллонов

Реальное исполнение коптильни

Остальные конструктивные изменения

В принципе, мангал из газ баллона практически готов. Остается только приварить ножки и сделать отверстия в самом баллоне для установки шампуров и подачи воздуха в зону горения угля. Начинают с отверстий для шампуров.

Одна из нанесенных продольных линий осталась не использованной. По ней необходимо нанести дополнительно метки, разделяющие равномерно линии на несколько отрезков. Длина последних 8 см. На их концах и делают сквозные отверстия диаметром 10 мм, используя дрель и сверло.

С противоположной стороны сделанного проема на приваренной стальной полосе необходимо сделать пазы под шампуры. Они должны располагаться точно напротив сделанных отверстий. Пазы делают болгаркой и отрезным диском.

Теперь надо сделать отверстия для подачи воздуха внутрь барбекющницы. Для этого от сварного шва цилиндрической части баллона в две стороны надо отложить по 10 и 20 см. По ним проводятся продольные линии, в общем их будет четыре по две с каждой стороны от шва. Они также делятся метками с расстоянием 5 см. После чего метки на двух парных линиях соединяются между собой. По ним болгаркой и отрезным диском делают сквозные прорези.


Отверстия и прорези под шампуры, прорези для воздуха в мангале из газового баллонаИсточник ar.pinterest.com

Остается заглушить отверстие, в которое вкручивался кран. Здесь просто берут пластинку толщиною 2-3 мм, которую к отверстию приваривают, обваривая сплошным швом со всех сторон.

В видео показано последовательность проводимых операций изготовления мангала из газового баллона:

Что касается ножек, то здесь огромное количество вариантов. Самый простой – ножки из стального уголка. Главное точно выбрать высоту установки газового мангала. Оптимально считается от 60 до 80 см, то есть удобный под рост взрослого человека. Хотя есть и низкие модификации.

Можно проявить фантазию и сделать ножки оригинальной формы, украшенные узорами. Можно приделать к ним ножки, сделать аппарат передвижным, мобильным, как показано на фото ниже.


Бабушкина швейная машинка плюс газовый баллон = «раритетный» мангал с оригинальными ножкамиИсточник ruscos.ru

Как сделать барбекющницу

В принципе, барбекюшница из газового баллона делается точно так же, как и мангал, только с небольшими добавлениями. Во-первых, внутрь устанавливается решетка. Она съемная, но для нее необходимо внутрь цилиндра установить опорные полочки. Изготавливают их из стального уголка 25х25 или 32х32 мм. Длина каждой полочки 10 см, приваривают их с двух противоположных сторон проема по три штуки на одинаковом расстоянии друг от друга. Место расположения по высоте – под отверстиями для шампур. Соответственно и с противоположной стороны на этой высоте.

Во-вторых, необходимо установить дымоход. Здесь достаточно много вариантов:

  • на крышке;
  • сбоку, с врезкой в отверстие для крана;
  • рядом с крышкой в цилиндрической части.


Барбекющница из газового баллона с боковым дымоходомИсточник es.decorexpro.com

Как усовершенствовать мангал

Есть много дополнительных мелочей, которые сделают процесс приготовления мяса, птицы или рыбы на мангале-барбекюшнице процессом удобным и необременительным. Вот несколько таких мелочей:

  1. К крышке устройства или к его цилиндрической части приваривают гайку, в которую вставляют термометр. Теперь можно следить, при какой температуре готовится мясное блюдо.
  2. На дымоход можно установить бак. В него друг на друга устанавливаются решетки. Это дополнительное приспособление – отличная конструкция коптильни.
  3. Можно внутрь мангала установить решетку, на всю его длину. Это будет колосник. Его задача – удерживать угли, но пропускать через себя золу, чтобы она не мешала гореть дровам.

Что касается декоративного оформления, то здесь также огромное поле деятельности. Что только не придумывают мастера. К примеру, вот такой вариант в виде паровоза, как на фото ниже. Определенно, такая конструкция украсит территорию дачи.


Мангал-барбекюшница из газового баллона в виде паровозаИсточник gyk.byxehog.ru.net

Из видео можно узнать, как создать мангал из газового баллона:

Заключение по теме

Сегодня найти в интернете мангалы из газового баллона с чертежами и точными размерами – не проблема. Предлагаются всевозможные варианты простых конструкций и с дополнительными удобными опциями. Но главное, как показала практика, это точное соблюдение высоты расположения шампуров над углями. Расстояние небольшое – будет гореть мясо, расстояние увеличили – блюдо будет готовиться долго.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
