Правила возведения пристройки к дому из бруса: разбираем детально

Какой бывает фундамент под пристройку?

Как и при строительстве дома, выбор типа основания индивидуален и зависит как от характеристик участка (тип грунта, УГВ) так и от параметров самой пристройки. К традиционным видам фундаментов относят:

• Ленточный – как правило, речь именно о мелкозаглубленной ленте, если пристройка жилая, для круглогодичного использования, ленту и отмостку (при наличии) желательно сделать утеплённой. Оптимальным вариантом утепления ленты считается несъёмная опалубка из специфичного теплоизолятора (ППС, ЭППС).
• Плитный – не только УШП, но и обычные плиты сейчас тоже принято заливать поверх слоя теплоизоляции, чтобы защитить основание от воздействия влаги и низких температур.
• Столбчатый – наиболее распространённый тип фундамента, столбы могут быть как из крупноформатных бетонных блоков, так и бетонные, заливаемые в гильзы из рубероида или асбестоцементную «скорлупу».
• Свайный – также достаточно востребован при возведении веранд и террас, сваи преимущественно металлические, ТИСЭ (бетонные сваи с расширением) встречаются реже, но если грунты сильно пучинистые, могут стать настоящим спасением.

Лёгкие пристройки к сезонным дачам или бытовкам, из разряда времянок перешедшим в разряд гостевых домиков, возводят и на оригинальных основаниях. Чаще всего используют вышедшие из употребления покрышки, укладываемые точечно под несущие элементы или по всему пятну застройки.

Материалы

Сначала необходимо определиться, какой строительный материал будет использоваться, так как он определяет цену и долговечность вашей постройки.

Один из вариантов – использование деревянного бруса. И также подобные постройки не обходятся без использования кирпича, газобетона, пеноблоков, а также ДСП или ОСП. Пристройку строят по типу стандартного строительства дома из профилированного бруса или другого материала.

Среди достоинств бруса можно выделить несколько факторов.

Небольшой вес пристройки позволяет использовать более простой в исполнении и недорогой фундамент. Другая особенность такой пристройки в эстетической внешней привлекательности. К тому же материал экологически безопасен.

Используемый в качестве материала брус может быть либо профилированным, либо клееным.

• Профилированный брус. Удобный материал. При монтаже каждый последующий элемент устанавливается в ответный профиль предыдущего бруса. Полученная конструкция весьма прочна. Плотное прилегание деталей является основным преимуществом этого вида.
• Клееный брус. Более современный материал. Проходит принудительную сушку и обработку на высокоточном оборудовании. Затем продукция проходит механическую обработку. Высокая прочность геометрии делает этот материал дорогим и качественным.

Разновидности пристроек из бруса

Изначально необходимо уяснить, что деревянные пристрои могут быть двух типов, а именно каркасными и бескаркасными. При выборе оптимальной конструкции необходимо отталкиваться от таких показателей: этажность, площадь будущего сооружения, тип дома, наличие свободного места на участке. Наиболее простым и оптимальным решением является возведения из того же материала, что и сам дом. Если Вы возводили жилье с клееного бруса, то и пристройку необходимо сделать с него.

Если выбрать другой тип древесины, то усадка будет проходить по-разному. Это может привести к образованию щелей на стыках. Подобные технико-эксплуатационные характеристики необходимо учитывать еще на этапе проектирования.

Пристрой необходимо монтировать к фасаду здания, в сети можно найти огромное количество фотографий и видео, которые демонстрируют лучшие варианты. При наличии достаточно количества средств и времени можно возвести даже двухэтажный пристрой.

Продуманное проектирование позволяет обустроить деревянную пристройку даже для кирпичного или блочного дома. Необходимо отметить, что сооружения, которые не имеют общую связь с несущими конструкциями и фундаментом, можно довольно просто построить своими руками, конечно же, если речь идет о деревянных конструкциях. Если необходима деревянная пристройка к кирпичному дому, нужно заключиться помощью профессионалов, поскольку возникнет много сложностей.

Бескаркасный пристрой

К данной категории строений относятся сооружения с бревен, бруса и оцилиндровки. Это отличный вариант, поскольку основной материал имеет такие же характеристики, как и основное здание. Соответственно усадка будет проходить равномерно и без перекосов.

Преимущества данных конструкций:

1. Если Вы закупаете материал готовыми комплектами с необходимыми размерами, то возведение не составит особых проблем.
2. Такие конструкции будут соответствовать экологичности дома.
3. Данный тип пристроя не требует дополнительных отделочных работ.
4. Соединение с домом осуществляется пластинами с винтами или скобами.

Недостатки конструкции:

• При использовании влажности он даст существенную усадку, что приведет к перекосу.
• Иногда при высыхании на бревнах могут появиться продольные трещины.
• Для утепления необходима дополнительная конопатка.

Способы соединения: жесткая вязка и деформационный шов

Как состыковать фундамент дома с фундаментом пристройки с учетом СНиП? Существует два способа соединения:

Жесткая связка

Используется на стабильных и слабопучинистых грунтах, на которых можно спрогнозировать усадку пристраиваемой части. Этот способ позволяет состыковать два основания в единую конструкцию. Способ заключается в том, что части фундаментов связываются при помощи жесткого крепежа: арматуры, металлических уголков, анкеров. Жесткий способ соединения может использоваться только для дома, который эксплуатируется не менее 2-3 лет, то есть его усадка полностью завершена.

Достоинства жесткой связки:

• статичность конструкции;
• отсутствие неравномерной усадки.

Недостатки:

высверливание отверстий под арматуру в основном фундаменте.

Деформационный шов

Способ подходит для любых типов грунтов. В этом случае фундаменты имеют каждый свой замкнутый контур, но не просто располагаются очень близко друг к другу, а имеют общий шов. В качестве шва используется гидроизоляция, в которую завернут относительно гибкий материал, например доски или плотная минвата. Гидроизоляция укладывается в зазор между двумя частями фундамента, превращая его в конструкцию из двух элементов, которые взаимодействуют через деформационный шов. Статичность конструкции тут обеспечивается не так хорошо, как при жесткой состыковке, но если пристройка начнет проседать или «уезжать», то всегда можно усилить деформационный шов и не допустить серьезных последствий.

Достоинства деформационного шва:

• простотой монтаж;
• не нужно сверлить основной фундамент;
• можно применять для строений, находящихся в процессе усадки;
• подходит для любого типа грунта.

Недостатки:

• низкая статичность конструкции;
• нужно следить за заполнением шва.

Фундамент

Основная сложность строительства пристройки в том, что для нее нужен свой фундамент.

Одинаковый фундамент с основным зданием – более прочен и надеженИсточник medium.spb.ru

Во время строительства дома фундамент делают как единую конструкцию, которая перераспределяет суммарную нагрузку на все «пятно» застройки. И фундамент по всему периметру одинаковый: у ленты – это толщина и глубина заложения, у свай – длина, размер сечения и расстояние между ними.

Для капитальной пристройки нужен такой же фундамент, как для всего дома. Можно, конечно, поставить другой, но полной гарантии, что он будет «вести» себя также, как основной, не будет. Даже когда новое основание по несущим характеристикам идентично старому, в месте стыка ленты может образоваться трещина из-за неравномерной осадки – грунт под домом уже осел, а под пристройкой он только начнет деформироваться.

Если дом относительно новый, и есть проектная документация на него, то определить параметры фундамента несложно.

Такая же понятная технология, если надо провести реконструкцию фундамента дома. Например, когда с участком в «наследство» достался старый дом и его переделывают «под» себя, одновременно сооружая пристройку из бруса к бревенчатому дому. В таком случае реконструкцию старого основания и строительство нового проводят по одной технологии.

Фундамент капитальной пристройки должен быть также капитальнымИсточник makemone.ru

Третий вариант – обследовать старый фундамент. Ленточный надо откопать (это все равно придется сделать там, где примыкает пристройка), определить материалы и глубину заложения. А параметры свайного – определить «на глазок». То есть по сути провести небольшие инженерные изыскания.

Свайный или винтовой новый фундамент привязать к старому несложно – это делают на уровне ростверка после установки опор.

Ленточные фундаменты связывают арматурой. Для это стенку основания дома откапывают по контуру траншеи для фундамента пристройки. В стене основания сверлят отверстия по диаметру арматуры, забивают туда штыри и привязывают к ним каркас нового фундамента.

Как заделать трещину между домом и пристройкой

Сначала нужно заделать трещину монтажной пеной, только потом — цементом

Если щель небольшая и в течение года не увеличилась, то лучшим решением будет сделать из неё деформационный шов. Для этого нужно хорошо очистить щель от пыли и прогрунтовать поверхность, затем заполнить все пустоты эластичным герметиком или монтажной пеной, которая имеет хорошие теплоизолирующие свойства. Можно использовать минвату, предварительно скатав её в тугие рулончики. После застывания срезать излишки пены и закрыть шов декоративным нащельником или затереть стык цементным раствором.

Деформационный шов может смотреться некрасиво, зато строение будет надёжно защищено

Чтобы ликвидировать избыточную просадку фундамента с внешней стороны, необходимо уменьшить нагрузку и распределить её на большую площадь с помощью различных способов усиления.

Выбор способа зависит от масштаба проблемы

Для усиления фундамента понадобятся следующие инструменты и материалы:

• лопата, перфоратор;
• уровень, рулетка;
• металлическая арматура;
• доски или пенопласт для создания опалубки;
• цемент, вода, песок и щебень для замешивания раствора.

Например, для заливки под фундамент поперечных поддерживающих шпал из бетона нужно прокопать поперечные траншеи шириной около 0,5 м и длиной на 1,5 м от линии фундамента. Дно траншеи должно быть ниже основания фундамента, чтобы сделать плотную подушку под бетон, затем насыпать щебень и песок, утрамбовать, собрать опалубку, а в подкопы под фундамент уложить пруты арматуры и залить раствором, создав таким образом армированную поперечную поддержку.

Основная функция поперечного усиления — поддержка каркаса, поэтому пруты для него нужно выбирать с меньшим диаметром

Можно сделать и продольное усиление, заливая его по отдельным частям. Такой способ отлично работает при мелкозаглубленном ленточном фундаменте, увеличивая площадь его подошвы, либо при проседании угловой части пристройки.

Этапы работ:

1. Разделить всю длину стены на промежутки по 1,5–2 м и вырыть траншею вдоль фундамента впритык к нему, но только на первом участке. Ширина траншеи должна быть равна или больше, чем у старой ленты, а дно ниже фундамента, чтобы поместилась песчано-гравийная подушка.

2. В основной ленте просверлить шпуры для последующей привязки укрепляющего элемента и штрабы для лучшего сцепления бетона, затем вставить арматуру в шпуры и зафиксировать их цементом, затем собрать арматурный каркас и опалубку, выпустив несколько прутов для связки элементов между собой и объединения их в единую конструкцию.

3. Залить бетонным раствором, выдержать время застывания — первый элемент поддержки готов. Таким же образом залить по очереди все участки.

4. Только после укрепления основания можно задувать трещину пеной или заполнять минеральной ватой, пенопластом и затирать цементным раствором.

Фундамент под пристройки

Существует два вида устройства фундамента под пристройку – жесткая сцепка и деформационный шов.

Жесткая сцепка
Такое соединение рассчитано на непучинистый грунт и оправдано при возведении тяжелой конструкции в два и более этажа, но только если основное здание уже отстоялось и село. Новый фундамент должен быть того же типа, что и основной (лента, плита) и совпадать по глубине с учетом возможной усадки. Связка лент производится посредством арматуры, для чего фундамент дома откапывается на всю глубину, на рабочем участке слишком большое оголение чревато деформацией.

Отверстия под арматуру высверливаются в шахматном порядке в полотне фундамента, из расчета, что их длина в 35 раз больше диаметра прута, а длина самой арматуры в два раза больше, чем глубина отверстий. Арматура забивается в отверстия, в дальнейшем выступающая часть зальется бетоном, получится общий монолит. Связка плит возможна при толщине больше 40 см и наличии выступа основной плиты в 30 см, для сцепки арматуру отбивают и сваривают с арматурным каркасом новой плиты.

Чтобы выполнить жесткую сцепку, необходимо учитывать, что залитый фундамент, связанный с основным, должен отстояться, в идеале – в течение года. Если нет возможности выдержать такой срок, лучше воспользоваться другим способом.

Деформационный шов
Наиболее распространенный тип связки — когда около старого фундамента заливается полностью независимый. Оптимален на пучинистых грунтах для облегченных конструкций, толщина шва составляет от 2 до 5 см. Чтобы эстетично соединить фундаменты, и
шов в месте стыковки оставлся одинаковым по всей длине, используют доски, предварительно обернутые полиэтиленом или рубероидом. Так как нагрузка на основание будет меньше, просадка тоже будет меньше, а шов позволит пристройке запланировано «играть», не влияя на целостность дома.

В процессе строительства стык между стенами заполняется утеплителем, а сам шов в дальнейшем герметизируется посредством эластичных средств или закрывается специальными нащельниками. Один из пользователей нашел интересное решение- накладки из нержавеющей стали, между которыми — слой гофрированной резины.

В принципе, можно прикупить такую «закрывашку» для деформационного шва, сразу нормально утеплить межстеновое расстояние, закрыть его с улицы «закрывашкой», и если со временем будет усадка, сжатие или растяжение, «закрывашка» компенсирует этот момент. А чтобы вернуть резину в прежнюю форму, можно будет выкрутить саморезы с ушедшей стороны и засверлиться заново, по новым местам в кирпичах.

Так как фундаменты не связываются между собой, под пристройку можно выбрать любой тип, исходя из характеристик почвы и предполагаемой нагрузки. Он может быть плитный (монолит или УШП), ленточный (МЗФ или на глубину промерзания) или столбчатый (свайный).

Пользователи портала предпочитают стыковку фундаментов именно через деформационный шов, как наиболее оправданный и безопасный способ.

Какой бы ни был хороший (непучинистый) грунт, если это не скала, то следует ждать усадок фундамента пристроя по отношению к основному дому. Соответственно, нужно предпринимать меры по обеспечению данных усадок, неразрушающих конструкцию и обеспечивающих приемлемые функциональные свойства конструкции. Отсюда: пристрой — фактически новый дом рядом со старым или легкая конструкция, хождения которой позволительны, а нарушения горизонтальности пола и заедание дверей допустимо.

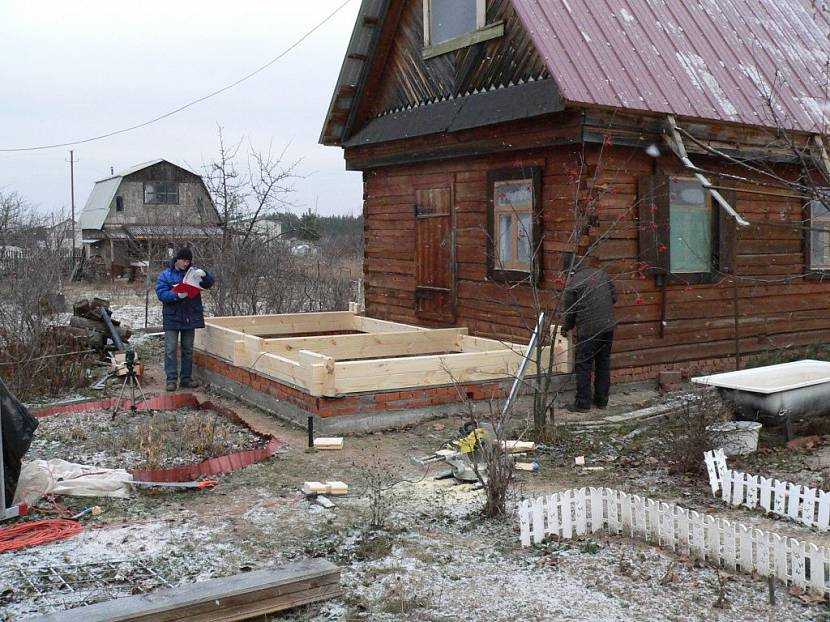

Пристройка из бруса к деревянному дому

Присоединить внешние (и внутренние) стены пристройки к деревянному дому из бруса можно следующими способами:

• На брусок. К ровной поверхности стены или на ровно обрезанные торцы сруба набивают брусок, предварительно заложив по линии соединения ленточный межвенцовый утеплитель. В торцах бруса пристройки нарезают по размеру бруска паз. Соединяют обе стены (старую и новую) замком «шип-паз», проложив его еще одним слоем межвенцового утеплителя.
• На прорезанный в деревянном фасаде паз. Если надо присоединить стену пристройки к бревенчатому дому посредине фасада, то закладной брусок набивать нет смысла – между ним и «волнистой» стеной останутся большие щели. В этом случае на фасаде прорезают паз по ширине бруса и соединяют их через ленточный утеплитель.

В обоих случаях рядом с узлом соединения брус надо соединить между собой на нагели – чтобы стена одинаково оседала по высоте, и венцы не расходились из-за разницы в силе трения на разных участках узла.

Видео описание

Наглядно про состыковку бруса со стеной деревянного дома и применение нагелей смотрите в видеоролике:

Видео описание

А в следующем видео показана первая часть работы по реконструкции этого же дома, где рассказывается о подготовке – закладке фундамента. Здесь интересно то, что пристройка больше основного здания:

Есть и третий способ – соединение фасада и стены пристройки скобами. Для теплоизоляции стыка в него закладывают ленточный утеплитель и закрывают его нащельником. После окончания активной фазы усадки (минимум год) нащельник и скобы снимают, стык конопатят еще раз, забивают скобы заново и опять закрывают его нащельником.

Пристройка к кирпичному дому

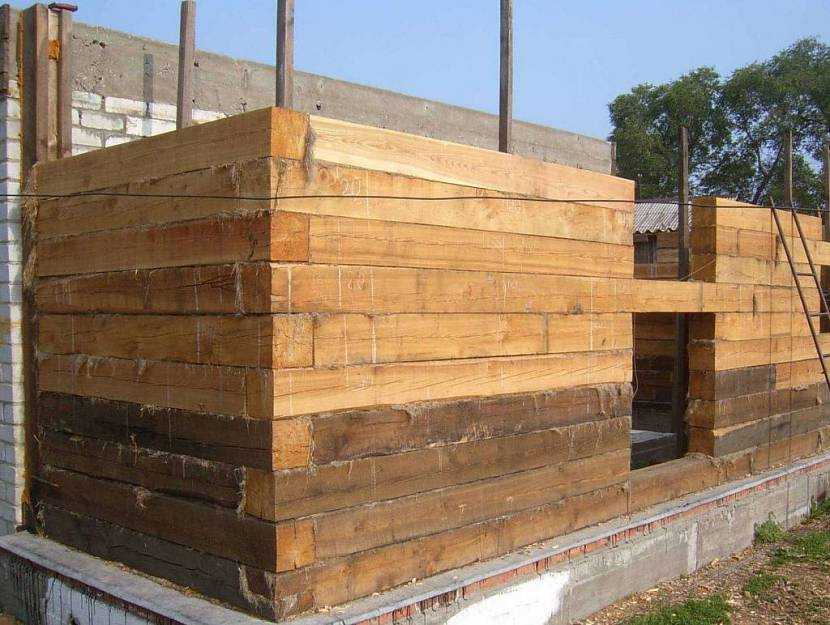

К фасаду из кирпича или строительных блоков чаще всего брусовую стену пристройки крепят через дополнительный брус с прорезанным пазом. По сути способ аналогичен принципу соединения с деревянной стеной «в паз». В принципе можно использовать монтаж на брусок, но его сложнее закрепить к фасаду анкерами напрямую, а если использовать уголки, то они будут мешать «скольжению» стены из бруса при усадке.

Соединение в паз эффективно в любом случае – и по герметичности, и по прочности зацепления. А теплоизоляцию узла соединения пристройки из бруса к кирпичному дому обеспечивают все тем же межвенцовым утеплителем.

Паз в кирпичном фасаде обустраивают из профилированного деревянного брусаИсточник kayabaparts.ru

Кровля

При строительстве кровли пристройки каких-либо особенностей нет. Обычно это либо односкатная, либо двускатная крыша. Стропильная система обоих видов относится к простейшей и главная сложность – обеспечить герметичность примыкания.

Если крыша примыкает к фасаду, то изготовитель любых кровельных материалов в инструкции по монтажу описывает практически все возможные комбинации узлов примыкания к другим поверхностям независимо от их материалов.

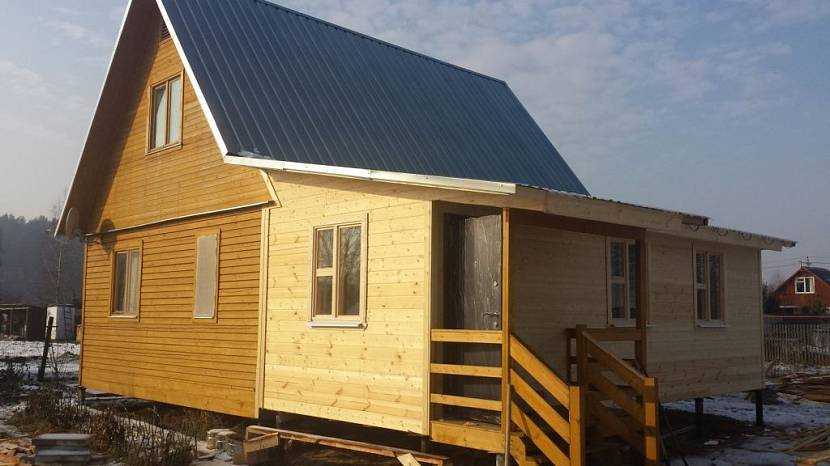

Если крыша пристройки продолжает скат кровли дома, то все зависит от высоты фасада. В простейшем случае, с одинаковым уклоном двух участков, придется «нарастить» стропильные ноги с этой стороны. Более сложный вариант – изменение угла уклона (по типу ломаной крыши). Но и в этом случае технология обустройства кровли стандартная.

Так выглядит ломаный скат кровли со стороны пристройкиИсточник imo.ru.net

Если дом и пристройку «накрывают» одной кровлей (как это бывает при реконструкции здания), то устраивают общую стропильную систему с одним контуром мауэрлата или верхней обвязки.

Заключение

Пристройка из бруса по сложности изготовления не отличается от строительства брусового дома. Здесь также нужен детальный проект от фундамента до кровли. И конечно, особую сложность накладывает необходимость доработки уже имеющихся инженерных коммуникаций. Для электрических сетей появятся новые точки потребления, а это изменение нагрузки и режимов системы аварийной защиты. Для автономного отопления потребуется проведение новых тепловых расчетов (и возможно – замена оборудования). Может оказаться и так, что надо будет «нарастить» трубопроводы для воды и канализации.

Выбор материала для пристройки

Перед тем, как пристроить к дому пристройку из бруса, рекомендуется правильно подобрать материал. Для возведения строения рекомендуется использовать клееный брус или материал камерной сушки. Они характеризуются минимальной усадкой, что устраняет возможность в изменении стен и перегородок.

Брус, который имеет естественную влажность усыхает длительное время. Именно поэтому пристройка к деревянному дому из бруса должна стоять год. После этого проводится установка окон, дверей, а также возведение коммуникаций.

Пристройка из бруса естественной влажности

Пристройка из бруса к бревенчатому дому имеет определенные особенности. Она требует герметичности и теплоизоляции в месте стыка с фасадом дома. Нужно обеспечить отсутствие щелей в пристраиваемом жилом помещении. Если проводится возведение кирпичной пристройки к дому из такого же материала, то решить задачу можно просто с применением монтажной пены.

При использовании бруса, который имеет естественную влажность, дерево разрывает. Именно поэтому стык пристройки и фасада дома делают в виде скользящего узла. То, как крепить пристройку к дому из бруса, зависит от материала возведения основного строения. Если дом деревянный, то можно использовать два способа крепления:

1. На брусок. В этом случае на ровно обрезанные торцы сруба или ровную поверхность стены набивают брусок. По линии соединения проводится предварительное накладывание ленточного утеплителя. В торце бруса пристройки проводится нарезка паза, которая соответствует размеру бруска. Обе стены соединяются в замок шип-паз. Межвенцовый утеплитель укладывается еще в один слой.
2. На паз. При возникновении необходимости присоединения пристройки к дому из бревна посредине фасада рекомендуется прорезать паз, который соответствует ширине бруса.

Соединение проводится с применением ленточного утеплителя.

Независимо от способа крепления брус между собой в области соединения соединяется нагелями. Это обеспечит равномерное оседание стены.

Пристройка из бруса к кирпичному дому крепится с использованием дополнительного бруса, который имеет прорезанный паз. Такой способ соединения будет обеспечивать герметичность и прочность зацепления. Для обеспечения теплоизоляции узла соединения используется межвенцовый утеплитель.

Оргвопросы

Самозастройщиков, понятное дело, прежде всего интересует – а реально ли узаконить по факту пристройку-самострой? Если жилой дом уже узаконенный самострой, то нереально. Самострой узаконивается по результатам эксплуатации здания. Грубо говоря – стоит? Да и шиш с ним, пусть дальше стоит. Но шиш с ним на шиш с ним дает уже что-то вроде «да ну его на …», т.к. нет опорных начальных параметров для определения дальнейшей судьбы строения. Самострой узаконивается раз навсегда, а отрицательные последствия от пристройки могут сказаться лет через 10 и более. Т.е., у владельца – склочника и сутяги, появляется формальный повод для встречных претензий: ага, неправильно узаконили! А ну, компенсируйте! Что тоже абсолютно нереально, но крови попить и нервов помотать себе и людям можно взахлеб.

Что касается старого жилья типового или построенного по утвержденному проекту то возможность узаконивания самовольно возведенной пристройки к нему зависит от ее типа и конструкции, см. далее. Пристроек, узакониваемых автоматически, не бывает. Поэтому, независимо от того, как строился старый дом, замыслив пристраиваться, будьте готовы пройти след. эпопею:

• Геологические изыскания на месте стройки и ревизия основного строения;
• Получение разрешения от владельца земли (если участок под домом арендуемый);
• Получение разрешения соседей на строительство;
• Проектирование пристройки, самостоятельное или на заказ специалистами;
• Утверждение проекта лицензированной строительной организацией, пожарниками, санслужбой, электриками, коммунальщиками. Чаще всего совмещается с пп. 1 и 4 по заказу в лицензированной стройфирме, так дешевле и скорее выходит;
• Получение разрешения на строительство от местного муниципалитета – в архитектурном бюро, на собрании сельского/поселкового совета. Также возможно совмещение с пп. 1, 4 и 5. Это называется проект под ключ или проект с привязкой;
• Строительство;
• Приемка строения представителями органа, выдавшего разрешение;
• Перезаключение договоров с коммунальщиками на увеличенную жилплощадь;
• Перерегистрация жилья увеличенной жилплощади в кадастре и в налоговой.

Будем надеяться, что дальнейший материал статьи поможет вам разобраться в предлагаемых проектах или даже, если вы уже строились сами и умеете пользоваться программами строительных расчетов, разработать проект пристройки самостоятельно. Спецы в лицензированных фирмах свое дело знают: увидит, что грамотно составлено, задаст пару вопросов, и – подмахнет.
