Лазерный уровень своими руками: 4 причины сделать самостоятельно

2 Нивелир из лазерной указки и пузырькового уровня

Одним из доступных вариантов изготовления такого инструмента в домашних условиях является модернизация обычного пузырькового уровня. Идея состоит в креплении к корпусу нивелира светового указателя, которая расширит возможности применения инструмента и позволит проставлять точки на удаленные плоскости. Если дополнительно приспособить треногу с поворотной платформой, то эффективность его использования заметно увеличится.

При изготовлении потребуется:

• пузырьковый уровень, средних размеров;
• лазерная указка;
• резина, жесткий поролон, пенопласт габаритами 40/15/5 (длина/ширина/высота в мм);
• для крепления червячные хомуты, нейлоновые стяжки количеством 2–3 единицы.

Нивелир следует брать с ручками посередине боковой грани, через которые удобнее крепить лазерную указку хомутами или стяжками. Требования к указателю простые – световая точка на любом удалении должна оставаться четкой, не расплываться. Для этого со стороны лазера прокручивают колпачок, под которым спрятана фокусирующая линза. В зависимости от направления поворота будет изменяться очертание точки. Настройку осуществляют таким образом, чтобы отклонения от первоначальной формы светового пятна было минимальным, независимо от расстояния.

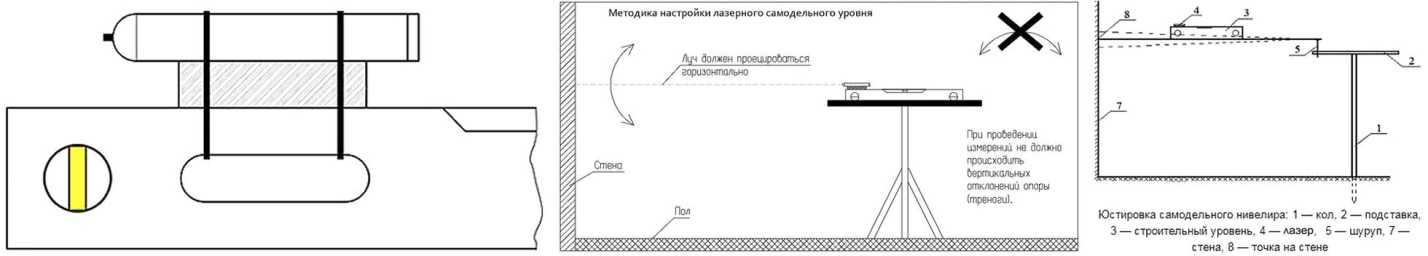

1 – лазерная указка; 2 – подложка из резины; 3– хомуты, стяжки.

Прибор крепится сверху, где находится вставка с пузырьком. Вначале укладывают подложку, подготовленный кусок резины, поролона, пенопласта. Потом световой указатель, который плотно закрепляют нейлоновыми стяжками, червячными хомутами.

Направление луча выставляется строго параллельно грани нивелира. Регулировку производят, положив инструмент на любую ровную поверхность большой протяженности, это может быть столешница стола, установленного у стены. Высота светового луча от основания должна быть одинаковой на всем протяжении.

Если подходящие для крепления ручки, отверстия отсутствуют, то их, чтобы надежно закрепить световой указатель, просверливают самостоятельно в наиболее подходящем месте сверлом 3 мм. Дальнейшие действия по креплению аналогичны перечисленным выше.

Для осуществления разметки в разных плоскостях инструмент прикладывают к основанию, выставленному строго горизонтально, вертикально. Прокручивая его вокруг оси, метки переносят на стены, потолок, пол. Вместо поверхности допускается использовать треногу с поворотным элементом с закрепленной ровной дощечкой, металлической пластиной.

Пошаговая инструкция: как сделать лазерную указку в домашних условиях

Изготовление лазерного уровня самостоятельным путем можно выполнять различными способами. К примеру, с магнитным крепежом, с наличием линейки, используя кресс – штатив или ремни.

А на этот механизм устанавливают ненужный диск и крепят на него лазерные указки, но крепление указок должно быть кресс на крест. Такой вариант уровня подходит идеально в тех случаях, если вам необходимо ровно повесить полку или картину, ну и тому подобное.

В том случае если у вас неожиданно появилась необходимость в быстрой разметке, но у вас нет под рукой лазерного уровня, то его можно сделать самостоятельно. Для таких целей существует пошаговая инструкция для изготовления уровня без штатива.

Для того чтоб сделать аналогичный уровень, который будет иметь очень легкую конструкцию, а его изготовление самое простое и имеет самовыравнивающий элемент, то вам необходимо выполнить некоторые действия.

А именно:

• Подготавливаем небольшую емкость с водой;
• Берем кусок пенопласта, но по форме треугольника и крепим его резинкой на лазерную указку;
• Устанавливаем эту емкость на нужную высоту и опускаем туда пенопласт с закрепленной указкой и включаем лазерную указку.

Через некоторое время вода успокоится и, перемещая указку вдоль стены можно ставить отметки. Отметки будут на одном уровне.

Итак, вы собрались сделать своими руками самодельный нивелир, просмотрели все соответствующие видео, узнали, в чем заключается устройство готового агрегата и как устроен самодельный и теперь перед вами лежит составленная схема.

Конечно, нельзя сказать, что самодельный вариант лучше, чем электронный покупной, но он вполне может заменить ватерпас из дерева. Такая линейка станет надежным помощником для пропила и если нужна юстировка, ну а на уроки географии это вообще идеальный вариант. С его помощью самому легко починить любую поверхность.

4 Применение подвеса

Любой подвешенный массивный предмет будет вращаться свободно вокруг оси, указывающей строго вниз. Если указку закрепить перпендикулярно, то ее луч прочертит горизонтальную линию на всех граничных стенах.

Берется деревянный брусок, в верхний торец которого по краям вкручивается два шурупа. Их шляпки должны выступать примерно на 1 см. К ним привязывается любая толстая нитка, желательно, которая слабо растягивается, или тонкая медная проволока. Посередине нити привязывают еще один кусок, при помощи которого заготовка будет подвешиваться на треноге или крюке.

Снизу бруска используя резинки, червячные хомуты прикрепляют лазерный указатель, добиваясь его перпендикулярного расположения Направление проверяют обычным пузырьковым уровнем. Изменяя длину нити подвеса, луч устанавливают относительно первой метки на стене. Прокручивая брус с закрепленной на нем указкой, осуществляют дальнейшую разметку продольной линии.

Как сделать лазерный уровень своими руками

Все знают, что лазерные нивелиры очень удобны и практичны в использовании, но стоят отнюдь не маленьких денег. Поэтому кто не желает тратиться на заводской экземпляр прибора, может попробовать собрать его самостоятельно с минимальными затратами.

Тем более мы постараемся дать пошаговое руководство сборки девайса.

Собрать самодельный лазерный уровень можно несколькими путями. Самый простой способ, это конечно с использованием обычной лазерной указки.

Второй вариант посложнее, но более продвинутый с применением специального лазерного модуля, который есть в свободном доступе, и стоит буквально несколько сотен рублей. На нём остановимся по подробнее.

Первый шаг

Для изготовления лазерного уровня своими руками нам понадобиться, и пожалуй самое главное, это сам излучатель с крестом, в который встроены уже две маленькие призмы отвечающие за проецирование горизонтальной и вертикальной линии.

Второй шаг

Нам надо найти или создать механизм на подобие маятника. Можно взять внутренности старого джойстика, как показано на видео ниже, либо собрать самостоятельно из металлических, пластиковых или деревянных деталей, главное, чтобы все соединения свободно ходили относительно друг друга.

Подглядеть строение маятника можно у настоящего лазерного построителя плоскостей на фото:

Третий шаг

Далее мы устанавливаем наш модуль в маятник, для этого в нижней части маятника делаем соответствующее отверстие диаметром с толщину модуля.

Когда наш условный компенсатор собран, нам надо сделать грузики, которые помогут нам в настройке самодельного лазерного уровня.

Четвёртый шаг

• Мы делаем два отверстия в стволе маятника, а именно поперечное и продольное, для последующей установки шпилек с резьбой с двух сторон.
• На все четыре получившихся конца надо накрутить по две или три гайки, исходя из того от какого веса маятник будет реагировать на перевес.
• Таким образом у нас получилось устройство, у которого мы можем смещать центр тяжести, а соответственно и положение лазерных линий.

Пятый шаг

Берём батарейный отсек от какой-нибудь старой игрушки на 3 или 4 батарейки, на две будет мало, поэтому наш самодельный лазерный уровень будет быстро садиться, а больше четырёх будет тяжёлый.

Желательно отсек сделать через выключатель, так будет намного удобнее. Переключатель также можно взять от старой ненужной игрушки, благо этого добра сейчас навалом.

Шестой шаг

Всё наше собранное своими руками устройство нужно установить в какой-то корпус, здесь можно взять к примеру, часть пластиковой сантехнической трубы диаметром 110 мм с заглушкой.

Прикручивает самодельный компенсатор к крышке и вставляем в трубу, но предварительно нужно прорезать апертуры (окошки) для лазерных лучей.

Седьмой шаг настройка

Когда вся сборка лазерного уровня своими руками завершена, требуется его настройка. Для точной юстировки можно использовать дешёвый водный уровень, которым даём две отметки на стене на расстоянии друг от друга, примерно 5-6 метров.

По этим двум точкам проверяем горизонталь, если она ровно проходит через эти точки, то регулировка не требуется. При отклонении лазерной линии от заданной черты используем наши гайки на шпильках, передвигая которые будет меняться и положение лазерной плоскости.

Вертикальную линию можно проверить по простому нитяному отвесу.

Преимущества такого самодельного нивелира

1. – очень низкая стоимость
2. – проецирует видимые лазерные линии на стены, а не точку
3. – самоустанавливающийся механизм
4. – возможность сделать очень точную настройку минимальной погрешности.

Недостатки самодельного лазерного уровня

• – долго устанавливается, так как нет магнитов снизу
• – маленькая развёртка лучей
• – кропотливая работа
• – имеет не законченный вид

Где купить лазерный модуль

Для покупки можете воспользоваться двумя известными международными интернет – магазинами. Сложного в заказе ничего нет, просто следуйте навигационной инструкции и излучатель будет у вас за сущие копейки.

1. 1. магазин
2. 2. магазин
3. Пробуйте, собирайте своими руками, если не получится или не хватит усидчивости, то всегда можно приобрести готовый продукт, хотя бы из подборки дешёвых лазерных уровней.
4. Рекомендуемые обзоры и статьи

Вступайте в наш Telegram канал: @izmerilovka и Группу в Контакте, и Вы первыми узнаете о свежих обзорах лазерных нивелиров! Мы надеемся, что наши обзоры помогут Вам определится с выбором и сэкономить деньги.

Основные виды дефектов

Произвести ремонт лазерного нивелира можно в некоторых случаях, но прежде следует убедиться в том, что истек срок гарантии на прибор. К гарантийным случаям следует отнести:

1. Если в ходе эксплуатации инструмента при проецировании горизонтальных меток на лазерной линии появляются неровности.
2. При нарушениях в подвесной системе призм, что приводит к пропаданию участков световых линий.
3. При проявлении нарушений вертикальных лучей, что приводит к возникновению разницы между показаниями нивелира и истинными показаниями.
4. Если в процессе эксплуатации из строя выходит любой элемент платы управления. Нарушение любого элемента платы обязательно приведет к возникновению неисправности всего прибора.
5. Если возникает такое явление, как западение кнопок и переключателей. Это приводит к тому, что невозможно включить или выключить прибор, а также переключаться между различными функциями.
6. Если при включении нивелира не появляется светящийся луч.

Пока инструмент новый, с ним обращаются с аккуратностью, но со временем при активной его эксплуатации, прибор может падать или же на него попадают различные виды агрессивных веществ.

Как самостоятельно проверить лазерный нивелир?

Проверка лазерного нивелира может потребоваться тогда, когда возникают сомнения по поводу его правильных показаний. Чтобы проверить прибор, нужно расположить его в любом углу любого помещения. Используя маркер, следует нанести метку №1 в углу с прибором, после нужно направить горизонтальный луч на противоположную стенку по диагонали от прибора, и там поставить метку №2. Как только данная процедура будет выполнена, прибор нужно перенести в противоположный угол и установить там.

Теперь необходимо совместить луч с ближайшей меткой №2, и направить на метку №1. Если луч совпадет с ней, то прибор можно считать исправным, а если же нет, тогда понадобится провести его ремонт или подстройку.

Возможно ли починить?

Починить самостоятельно лазерные уровни практически нереально. Устройство представляет собой сложный механизм, состоящий не только из механических, но и электронных элементов. Для проведения ремонта лазерного уровня рекомендуется обратиться в специализированные мастерские.

Многочисленный опыт владельцев нивелиров показывает, что ремонту подлежит только такой узел, как прицел. При этом понадобится выполнить разборку корпуса инструмента. Внутри на подвижном элементе располагается усик, который следует переместить в специальное отверстие на металлическом основании. В остальных случаях ремонты лазерных уровней рекомендуется доверить исключительно специалистам. Ведь прибор представляет собой достаточно дорогое устройство, которое очень легко испортить, если попытаться провести ремонт самостоятельно.

Избежать поломок нивелира не получится, как и любого другого инструмента, но продлить срок службы можно путем аккуратного обращения и обеспечения правильного ухода за ним. Особенности ухода за инструментом описываются в инструкции, которая прилагается к каждому изделию.

Самодельный мощный лазер. Как самому сделать настоящий лазер из старых деталей.

Вам хочется ощутить мощность настоящего лазера, но ничего из продающегося в магазинах не может утолить эту жажду. Лазерные указки? Да они просто светят, и от них совершенно нет толка, зато их можно переделать в полноценный лазер!

Для создания настоящего «боевого» лазера нам понадобятся: лазерная указка (ее легко можно купить в магазине безделушек или найти в пыльном шкафу), фонарик с AA батарейками. И (главное) — сломанный пишущий CD/DVD-RW привод с рабочим лазером (можно найти на барахолке или на радио рынке), несколько проводов, различные отвертки и паяльник. Хорошо если это будет , и лучше – профессиональный. Но подойдет и обычный.

Итак приступим.

Извлечение лазера из привода. Этот этап довольно простой, но требует много терпения и аккуратности. Несмотря на большое обилие приводов, их общая структура практически одинакова. Главное чтобы у вас был пишущий вариант. Потому что лазер в пишущем дисководе предназначен для записи. А запись, как известно осуществляется путем испарения тонкого слоя металла с поверхности диска. В режиме чтения лазер работает «в полсилы» и только подсвечивает поверхность.

Открутив внешние крепежи, вы увидите каретку с лазером, двигающуюся в двух направлениях. Ее нужно аккуратно раскрутить, здесь вас ожидает множество шурупов и разъемов, которые нужно плавно снять. Нам нужен диод красного цвета, который осуществляет прожиг дисков. Чтобы его извлечь, воспользуйтесь паяльником и аккуратно уберите шурупы. Помните, что самая важная часть для создания лазера не терпит встряхиваний и ударов, будьте внимательны при извлечении и работе с лазерным диодом.

Вот в наших руках оказывается сердце будущего «настоящего» лазера. Теперь надо подумать куда его пристроить и как его питать. Лазерный «пишущий» диод требует куда больше энергии, чем просто диод от лазерной указки. Тут есть несколько вариантов.

Замена диода в указке. Чтобы лазер был действительно мощным, нужно вынуть из указки старый диод и заменить его аналогом из CD/DVD-RW привода. Раскручиваем указку на две части, в верхней части расположена уже ненужная нам деталь. Вынимаем, ровно устанавливаем новый диод и для уверенности закрепляем клеевой основой. Чтобы извлечь старый диод, возможно, придется воспользоваться ножом и потрясти указку.

Новый корпус. Для удобства использования лазера, возможности его питания, а также создания более внушительного вида, будем использовать корпус от фонарика. Устанавливаем верхнюю часть усовершенствованной лазерной указки в корпус фонаря и подводим питание от AA батареек к диоду. Следите за полярностью питания. Стекло из фонаря и части указки желательно удалить, ведь оно будет препятствовать прямому ходу луча лазера.

Подготовка к использованию. Внимательно проверьте прочность крепления лазера, правильную полярность проводов, а также ровное расположение лазера.

Теперь все, лазер готов! Мощности должно хватить для прожига бумаги, пленок, воздушных шаров, а также для розжига спичек. Вариантов использования может быть много, все зависит от вашей изобретательности.

Внимание!

Помните, что теперь в ваших руках оружие, которое не стоит направлять в сторону животных и людей, оно действительно опасно и может причинить вред особенно при попадании луча на сетчатку глаза. Тем более не давайте устройство детям.

Разумеется, этот лазер может быть не только игрушкой. Им можно оснастить измерительные приборы (строительный уровень, нивелир), сделать из него мощный целеуказатель (прицел) для пневматического или огнестрельного оружия, использовать в охранных системах и т.п.

Кожевников Владислав

Самара, Россия

Как сделать лазерный уровень на треноге

При наличии треноги и строительного пузырькового («ватерпас») уровня создание приспособления сводится к установке треноги и крепления к ней уровня с зафиксированной на нем лазерной указкой. На иллюстрации показан уровень с существующим пазом для указки, но на самом деле крепление элементарно делается с помощью хомутов, проволоки или даже скотча.

Самым сложным моментом является правильная ориентация луча лазера. Для этого между указкой и поверхностью уровня желательно вставить кусок жесткой резины или пенопласта, закрепив хомутами или резинками, как показано на схеме.

Здесь 1 – это указка, 2 – кусок плотного и в меру упругого материала, 3 – хомуты или резинки. После установки пузырькового уровня строго по горизонтали (это можно сделать на любой ровной поверхности) включается лазерная указка. Подрезая вставку и плотнее или слабее затягивая хомуты, мы проводим своего рода юстировку нивелира (будущего). После того, как параллельность горизонтальной плоскости и луча лазера достигнута, можно крепить получившееся устройство на треноге любым удобным способом.

Самодельный лазерный уровень: инструкция по созданию

Следуя советам специалистов, можно за короткий промежуток времени сделать самодельную лазерную указку-нивелир.

Самодельный лазерный уровень по функционалу не уступает тем, что производят на заводе

5 важных моментов в подготовке:

1. Приступая к работе, нужно сначала устранить участок указки, где отсутствует вставка с рисунком, это отверстие заклеивается картоном, где проделано небольшое отверстие, далее колпачок устанавливается аккуратно на свое место.
2. Эти процедуры необходимы, чтобы достичь более четкой точки во время наведения указки.
3. Обычную палку нужно заострить на конце, чтобы получился кол, он будет служить ножкой для уровня, а сверху на плоское основание закрепляется фанера. Делать это нужно достаточно точно, чтобы угол соответствовал 90о.
4. Сверху, на поверхность доски крепится планка, имеющая ту же длину, что и пузырьковый уровень. Устанавливать ее нужно с помощью шурупа, чтобы была возможность ее поворота в разные стороны.
5. Завершающим этапом является крепление к пузырьковому нивелиру лазерной указки, используя при этом хомут и пористую резину, если есть необходимость пропила, то делают углубление.

Сделав все необходимые инструкции, нужно приступать к работе.

Вариант №1 – Используем ровную подставку

В первом случае для того, чтобы самостоятельно сделать прибор, нам потребуются следующие материалы:

• обычная лазерная указка (показана на фото выше; если не завалялась с прошлых лет, можно купить, цена небольшая);
• пузырьковый строительный уровень;
• деревянный колышек, длиной от 1 до 1,3 метра, диаметром от 5 до 6 см;
• небольшой кусок резины;
• лист фанеры либо доски по длине уровня.

Подготовив все материалы, можно переходить к сборке самодельного устройства. Чтобы Вам было понятнее, как сделать лазерный уровень своими руками, предоставляем пошаговое руководство:

Подготавливаем лазерную указку. Чтобы луч был более ярким и четким, пробейте стеклышко в насадке. Для этого заклейте насадку картоном и аккуратно разбейте стекло. Усовершенствуем строительный уровень. Сверху на инструменте нужно закрепить указку, для чего лучше использовать хомуты. Чтобы в дальнейшем была возможность немного регулировать направление лазерного луча, подложите между уровнем и указкой кусок резины, как показано на чертеже.

Собираем подставку. Сначала один из концов бруска нужно заточить, чтобы он хорошо заходил в почву. После этого необходимо из колышка и листа фанеры собрать надежную подставку своими руками, прикрутив лист ко второму торцу бруска саморезом

Обращаем Ваше внимание на то, что фанера должна быть прикручена строго перпендикулярно, иначе точность измерений оставит желать лучшего

Вот и вся инструкция по изготовлению. Как Вы видите, сделать простой лазерный уровень своим руками не сложно, однако проблема в том, что такую самоделку невозможно установить на твердую поверхность, к примеру, бетонную стяжку. Чтобы решить эту проблему, можно со второго конца колышка также ровно прикрутить доску, которая будет выполнять функцию подставки. Помимо этого можно сделать подставку, как у настоящего нивелира, однако изготовление тренога займет больше времени.

Пользоваться таким самодельным прибором из лазерной указки не сложно. Сначала подставка вбивается в землю, после чего выравнивается пузырьковым уровнем – пузырек должен находиться строго по центру. Далее указку нужно включить и спроецированную на стене точку отметить карандашом. После этого подставка аккуратно вращается по оси в горизонтальной плоскости до следующей отметки. Две точки соединяются между собой и все – ровная линия на стене готова, можно приступать к монтажу электропроводки!

Сразу же следует отметить, что не стоит спешить и приступать к важным разметочным работам с самого начала. Первым делом Вы должны убедиться в правильности работы самоделки, чтобы результат не стал для Вас плачевным. Для этого нужно сделать юстировку самодельного лазерного нивелира (другими словами проверить точность работы).

Самому произвести юстировку можно так:

1. В лист фанеры, на котором установлен уровень, нужно закрутить саморез, длиной не более 120 мм. Шляпка самореза должна совпадать с проецирующей линией лазерной указки, как показано на чертеже.

2. Далее необходимо включить указку и направить на одну из стен, после чего сделать соответствующую отметку карандашом. В эту точку нужно не полностью закрутить второй саморез.
3. Теперь на шляпки вкрученных шурупов аккуратно устанавливается профиль под гипсокартон или любая другая планка, небольшого веса.
4. На профиль устанавливается самодельный лазерный уровень и, если это требуется, планка выравнивается в горизонтальной плоскости на основании пузырька. Выравнивание нужно сделать, наклоняя выше/ниже тот край профиля, который расположен ближе к стене.
5. Выровняв профиль по уровню, нужно вкрутить новый саморез в стене, если это потребуется, после чего убрать профиль.
6. В конце концов, самодельный нивелир устанавливается на подставку и указка регулируется на новую точку (шляпу шурупа). Теперь Ваш прибор выставлен идеально ровно.

С помощью такого самодельного лазерного прибора можно самостоятельно сделать горизонтальные линии, чтобы провести скрытую проводку в доме. Однако не стоит слишком сильно доверять точности измерений, т.к. это не профессиональный инструмент и погрешность здесь довольно высокая.

Лазерный нивелир из указки и водного уровня пошаговая инструкция

При возникновении необходимости сделать более-менее качественное устройство, и при этом не вкладывать в него много денег, то рассмотрим еще один вариант изделия. Если нужно изготовить лазерное устройство для проецирования линий своими руками, то для этого понадобятся:

• Лазерная указка
• Водный уровень
• Рейки для изготовления штатива

Готовый штатив для лазерного нивелира

Если имеется готовый штатив от фотоаппарата или микрофона, то это намного упростит процесс изготовления. Если штатива нет, то его можно изготовить из реек. Для этого делается тринога, от которой отходит в центральной части брус толщиной 25х25 мм. В верхней части бруса закрепляется водный уровень, на котором фиксируется лазерная указка. На этом процесс изготовления закончен.

Особенности расположения лазерной указки на водном уровне

Для скрепления всех деталей понадобятся болты с гайками. При необходимости можно изготовить такой штатив, в котором регулируется высота. Для этого рекомендуется взять стальную трубку, на которую закрепляется уровень. Для регулировки высоты нужно в основании триноги сделать отверстие, в которое вкручивается фиксирующий болт или саморез соответствующей длины. В итоге получается изделие следующего вида, как показано на схематическом рисунке ниже.

Самодельный лазерный уровень на штативе

Если в месте стыкования штатива с водным уровнем сделать подвижное крепление, то его можно перемещать, что упростит процесс проецирования луча на плоскость.

Лазерный уровень

Лазерный нивелир — один из самых дорогих видов инструмента. Этот прибор используют при профессиональных работах или более сложном ремонте, для определения того, насколько поверхность ровная.

Такой уровень с легкость обозначит вам и горизонтальную, и вертикальную линию разметки. Также бывают устройства, которые имеют крестовой луч. Особый плюс этого инструмента в том, что он устанавливается либо на подставке, либо на плоскости и с помощью специального показателя воздуха выравнивается до миллиметра по горизонтали или вертикали.

Виды приборов

Так как производство инструментов не стоит на месте, разнообразие нивелирных уровней постоянно увеличивается. Сейчас можно встретить несколько основных видов, которые наиболее часто используют при ремонте.

1. Напольный
2. Настенный
3. На подставке

Названия таких видов говорят сами за себя. Напольный устанавливается на ровную горизонтальную поверхность

Важно знать: если уровень будет устанавливаться на стол или другую поверхность, ее нужно отцентровать

Настенный уровень устанавливается на вертикальную поверхность. На нем бывают специальные крепления, чтобы устройство держалось на стене. Такой уровень полезен при разметке вертикальных направляющих и другого материала при ремонте. К примеру, если вы вешаете картины в квартире, то этот вид обеспечит вам максимальную симметрию между картинами.

Лазерный нивелир на подставке имеет особенный прицел и луч. Обычно луч имеет крестовое свечение, что сразу определяет и вертикальную черту и горизонтальную. Такой нивелир облегчит любой вид строительства, в особенности отделочные работы. У него имеется специальное водяное устройство, которое показывает, как ровно вы установили стойку

Перед работой важно правильно сделать настройку инструмент, ведь от этого зависит ровность всего вашего материала

В других видах нивелира на стойке, вместо водяного устройства установлен электронный вычислитель. Пользоваться им гораздо легче, потому что при неправильной настройке он будет самовыравниваться.

Что будем делать?

Что касается работ на местности, то здесь выбор способа нивелирования однозначен – глазомерное, см. далее. А вот строительно-ремонтный нивелир лучше делать лазерный: такое его преимущество, как многократное сокращение трудоемкости разметочных работ, упускать никак нельзя.

Лазерный 3D нивелир и лазерный уровень

В продаже имеются в общем 2 разновидности лазерных нивелиров: 3-х координатные (3D, поз. А на рис.) и лазерные уровни, поз. Б. 3D-нивелир, рисующий линии, углы, кресты и даже, под управлением внешнего компьютера, контуры проемов или панелей отделки – сложная оптико-механическая конструкция, вряд ли повторимая своими руками. Но главное – такие приборы уж очень хлипки. Не только случайная лопата земли или уроненный инструмент, но и обычная строительная пыль в помещении могут раз навсегда вывести 3D-нивелир из строя. Поэтому приборы данного класса находят довольно ограниченное применение, а мы возьмемся за лазерный уровень – его, самодельный, возможно вписать в заданные условия по всем параметрам.

Что мы имеем?

Сделать лазерный уровень, казалось бы, проще простого: прикрепил к обычному пузырьковому уровню лазерную указку – и готово. Клади все вместе на ровную подставку, крути и ставь отметки на стене. Отнимает изготовление такого «мини-нивелира» как правило не более 10 мин, см. напр. видео:

Видео: самодельный мини лазерный нивелир

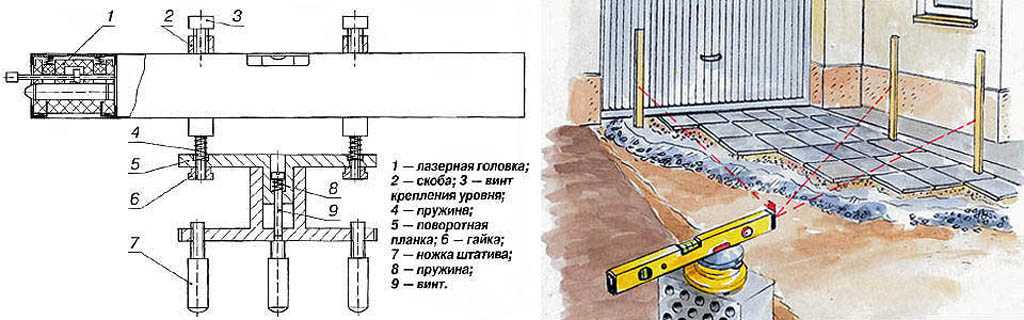

Устройство лазерного уровня показано слева на рис. Там и видна его главная ахиллесова пята – начальная установка по трубчатому пузырьковому уровню. Для точной начальной установки луч прибора нужно выставить в горизонт по 2-м взаимно перпендикулярным плоскостям. Но на объекте, при постановке нивелира на случайную опору (справа на рис.), обе регулировки оказываются взаимозависимы! Подкрутил ножку штатива под горизонталь в одном направлении – по перпендикуляру луч «уехал» вверх или вниз. В итоге бывает проще отбить разметку руками, чем мучиться с настройкой лазера.

Устройство лазерного уровня и порядок его использования

Исходя из этого, введем в конструкцию сразу 2 доработки: установку нивелировочного блока по 2-х координатному уровню (см. далее), и легкую переносную опору, независимо регулируемую на вертикаль. На точно вертикальной опоре, и если сразу видно, куда и насколько накренился нивелировочный блок, его можно будет быстро и просто выставить в один прием на весь разметочный цикл на данном объекте.

Хотя устройство самодельного лазерного уровня с лазерной указкой вместо специальной головки проще, но процедура его настройки (см. след. рис.) ничуть не менее трудоемка, а точность и стабильность оказываются гораздо хуже, чем при ручной разметке. В данном случав конструкцию добавляются еще 2 слабых места: головка-указка и узел вращения. Где гарантия, что луч указки «бьет» точно по ее оптической оси? Для того, чтобы просто водить лучиком туда-сюда, их аксиальности (соосности) не требуется, потому лазерные указки и дешевы. А если луч скошен, то при разметке по точкам вместо прямых горизонталей и отвесов получатся отрезки тангенсоид. Их прогиб на глаз может быть незаметен, но погрешность разметки за пределы допустимой выйдет.

Устройство и способы юстировки самодельного лазерного нивелира

Что же касается узла вращения, то изготовление деталей для него на заказ обойдется вряд ли дешевле стоимости готового лазерного уровня. Любители с узлом вращения как только ни мудрят. Хорошо, если в запасниках (попросту – в хламе) найдутся подходящие готовые детали для него, как, напр., в сюжете:

Видео: перезаряжаемый нивелир из лазерного модуля

Но это – единичное уникальное изделие. Если подходящих компонент в «загашнике» нет, умельцы умудряются делать лазерные нивелиры даже из… канализационных труб, см. ролик:

Видео: лазерный уровень из канализационной трубы

Мы же постараемся выйти из положения еще проще, но соблюдая поставленные выше условия: точность, стабильность, простота.
