Как подключить выключатель с одной клавишей и подсоединить?

Устройство

Рассматривая вопрос установки выключателя света, нужно понять его принцип действия и то, какими бывают приборы этого вида. Если брать классический вариант этого устройства, то это будет коммутационный аппарат на две позиции с нормально разомкнутой парой контактов.

Выключатель одноклавишный, схема и фото

Из представленной схемы видно, что лампа получает ток через выключатель фазным проводом (L), с другой стороны к ней подходит нулевой провод (N), а сам светильник заземлен через провод «земля». Выключатель в этой схеме функционально может включать свечение лампы и выключать его.

Этот способ подключения осветительных приборов применяется в электрических сетях до 1 000 вольт, когда не надо дополнительного устройства гашения дуги (применяется в высоковольтных выключателях) для борьбы с токами короткого замыкания. Современные выключатели имеют в зависимости от своей конструкции и назначения собственные технические характеристики, они могут различаться по:

  • потребляемому напряжению и силе тока;
  • степени защиты устройства, которая определяется стойкостью к проникновению влаги и пыли (IP);
  • области применения выключателя (для скрытой установки или наружного применения);
  • типу подключения проводов (винт, пружинное крепление, клеммы);
  • способа коммутации рабочих контактов (тумблер, клавиша, сенсор).

Советы и рекомендации

  1. Скрутка жил производится при условии снятия 3 см изоляции с обеих сторон.
  2. Зачистка контактов мелкозернистой бумагой (наждачка) обязательно для лучшего сцепления контактов.
  3. Если производится скрутка, а не соединение с помощью специальных устройств, готовую конструкцию лучше припаять свинцово-оловянной смесью.
  4. Всегда рассчитывать степень нагрузки на проводку, и выбирать кабель нужного сечения. Не стоит перестраховываться, покупая сечение большего значения, это также небезопасно.
  5. Излишки кабеля лучше обрезать, остальную часть скрутить и спрятать в распределительной коробке.

Инструкция: как установить электровыключатель?

Перед любой установкой элетротехнического оборудования своими руками нужно сделать две вещи

  1. Определить провод под напряжением индикаторной отвёрткой. Пометить его маркером или обмотать изолентой.
  2. Отключить напряжение в силовом щитке на всё помещение, где будут проводить монтаж электрики. Проверить провод под напряжением на отсутствие нагрузки.

Разберём алгоритм установки

  1. Отщёлкиваем декоративную накладку с устройства, снимаем клавиши или кнопки с рычажного механизма. Будьте аккуратны при снятии панели с защёлок. Часто пластиковые элементы просто отламывают.
  2. Снимаем ножом с подготовленных проводов внешнюю изоляцию на 3–6 мм. Слегка очищаем концы металла от оксидной плёнки.
  3. Вставляем один провод в нижний разъём рычажного механизма, а второй — в его верхнюю часть. Закрепляем их винтами.
  4. Аккуратно вставляем подключённый механизм в технологическое отверстие в стене. Если используется карман для монтажа электрики, вставляем выключатель в него.
  5. Поочерёдно подтягиваем «усы», чтобы выключатель встал ровно по центру.
  6. Проверяем надёжность крепления устройства в стене. Оно не должно болтаться или выпадать.
  7. Устанавливаем декоративную панель и клавиши.
  8. Проверяем работоспособность.

Совет
Если вы
сомневаетесь в собственных силах — пригласите квалифицированного электрика.

Что делать, если выключатель необходимо перенести

В некоторых ситуациях возникает желание или необходимость перенести коммутатор в другое место. К примеру, когда в семье имеются дети, которые уже подросли, но еще не могут дотянуться до верхнего выключателя. Поэтому, согласно правилам установки электрооборудования, разрешается перенос устройства в другое место.

Выгода самостоятельной замены выключателя

Допускается монтировать выключатель на расстоянии от 82 до 165 сантиметров от уровня пола. Тем не менее, чтобы приступить к работам по переносу оборудования, требуется сначала определиться с точным местом его установки. Рекомендуется размещать коммутатор на расстоянии не больше 25 сантиметров от дверного косяка (сторона не имеет принципиального значения, но чаще устройство располагают справа).

Монтировать выключатель разрешается с каждой стороны двери

Перенос выключателя – пошаговая инструкция

Шаг 1. Если вы переносите оборудование в пределах 100 сантиметров от имеющегося положения вниз или вверх, то в перекрытии делают штробу. Как правило, она имеет глубину в 2 раза больше сечения кабеля в гофре. Так, провод не должен выпирать из проема. Подготовить подобное углубление можно перфоратором или специальным инструментом для штроб.

Цены на популярные модели штроборезов

Штроборез

Так выглядит штроба в перекрытии под кабель

Шаг 2. Теперь непосредственно на месте установки нового коммутатора необходимо сделать углубление под монтажную чашу. Делается это с помощью того же перфоратора и специальной круглой насадки. Если стена бетонная, то глубина проема будет около 50 миллиметров, а если кирпичная или панельная, то 45 миллиметров. Диаметр самой насадки будет около 7 сантиметров (подбирается индивидуально).

Так выглядит проем под монтажную чашу

Шаг 3. Теперь необходимо полностью обесточить квартиру и демонтировать старый коммутатор (способом, который мы рассмотрели выше). Только здесь уже кроме выключателя из стены демонтируется монтажная чаша. Для этого понадобится тот же ударный аппарат или молоток с плоской отверткой. Чаще всего подрозетники фиксируются на гипсовый раствор, который начинает крошиться при ударах

При этом важно не нарушить целостность пластикового основания

Необходимо осторожно достать из стены монтажную чашу

Шаг 4. Теперь следует увеличить кабель до требуемой длины. Провода, как правило, соединяют специальными зажимами или колодкой, но если возможности нет, то их концы скучивают, а затем изолируют. По правилам монтажа кабель должен находиться в специальной пластиковой гофре диаметром около 1,6 сантиметров.  Обмотать изоляционной лентой необходимо и места соединения двух частей гофры. При удлинении кабеля необходимо оставлять несколько сантиметров на запас.

Не должно оставаться открытых проводов, поэтому их обматывают лентой изоляции

Шаг 5. Теперь необходимо установить монтажную чашу в новый проем, зафиксировать ее будет проще с использованием алебастра, в составе которого имеется гипс. Поскольку гипс начинает застывать уже за несколько секунд, его быстро разводят с водой согласно инструкции, а затем замазывают отверстие.

Работать с алебастром необходимо быстро, пока он не успеет застыть

Шаг 6. Раствором необходимо замазать и штробы в перекрытии. При этом укладывать проводку следует по всем правилам, потому что поменять ее расположение уже не получится. Затем поверхность стены необходимо отделать финишной шпаклевкой, чтобы окончательно спрятать места расположения штроб. Когда поверхность просохнет, ее обрабатывают мелкозернистой наждачкой.

Цены на популярные виды шпатлевки

Шпатлевки

Штробы тоже следует зашпаклевать

Подключать коммутатор следует только после того, как раствор затвердеет. Поэтому, придется подождать несколько часов.

Если вы планируете перенести коммутатор на значительное расстояние от прежнего места, то скорей всего его понадобится подключить к другой коробке. При этом желательно обратиться за помощью к опытному электрику.

Делаем необходимые отверстия

Если необходимо только заменить старый и подключить новый выключатель, то этот этап можно пропустить, но тех, кто “с нуля” налаживает освещение в доме без строительных работ не обойтись.

Для монтажа скрытого выключателя с проводкой, размещенной внутри стен, придется предпринять следующее:

  • Определить место для установки выключателя.
  • Наметить линию будущей проводки от ближайшей распределительной коробки до непосредственной точки выхода.
  • Проштробить канал в стене глубиной в 2 см, а для выключателя проделать отверстие необходимого размера.
  • Проложить от коробки до переключателя проводку прямо, но не натягивая, закрепить зажимами и заштукатурить.
  • Устанавливаем и подключаем выключатель

Будущее место для нового устройства необходимо тщательно очистить, а торчащие провода зачистить на один или два сантиметра.

Далее приступаем непосредственно к подключению выключателя:

  • Устанавливаем в подготовленное отверстие подрозетник, не забыв вывести провода в специальные дырочки на задней стенке.
  • Разбираем выключатель на две части: сердцевину и декоративную крышку.
  • Фиксируем жилы в специальные зажимы, затягиваем крепежный винт и проверяем надежность закрепления (отходящий контакт будет подгорать, провоцировать утечку тока и в худшем случае может вызвать короткое замыкание и пожар).
  • Закручиваем остальные элементы устройства, следя за тем, чтобы корпус не изменил свое положение.
  • Раскручиваем имеющиеся распорки или лапки, вставляем в подрозетник, регулируя положение строго по горизонтали.
  • Закрепляем опорные винты, проверяем устойчивость конструкции.
  • Закрепляем защитное обрамление.
  • Размещаем клавиши, следя за совмещением специальных кнопок и пазов устройства.

Подробнее следует рассмотреть, как правильно подключить выключатель с одним, двумя или тремя клавишами. Самым простым считается одноклавишный, так как здесь всего два провода – нулевой и фаза.

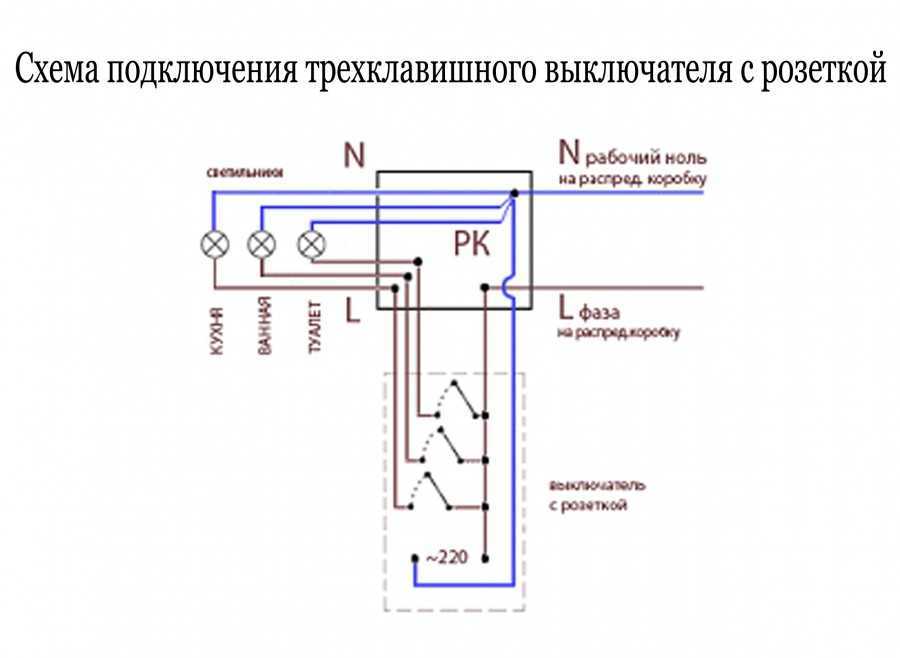

В случае с двумя клавишами на задней стенке корпуса переключателя будут три вывода. Одинокий ввод предназначен для входной фазы, а два расположенных рядом отверстия – для исходящих фаз к разным группам светильников. Схема подключения тройного выключателя аналогична предыдущей с тем лишь отличием, что рядом будут находиться сразу три отверстия для трех групп лампочек.

Инструкция по монтажу скрытого выключателя

Конструкция скрытых приборов отличается формой подрозетника и декоративной крышки. Первый выполнен в виде чаши, внутри которой помещается механизм выключателя. Крышка же имеет форму небольшой панели или даже рамки.

Соответственно, схема подсоединения такого выключателя будет несколько иной. Перед установкой нужно приобрести подрозетник, который продается отдельно от выключателя.

В зависимости от материала стен, в которые будет монтироваться выключатель, различают два типа подрозетников. На рисунке представлен вариант для стен из ГКЛ

Надо знать, что конструкции для кирпичных и бетонных стен несколько отличаются от изделий, предназначенных для монтажа в гипсокартоне. Обязательно учитываем это при покупке. Установка скрытого выключателя производится в следующей последовательности.

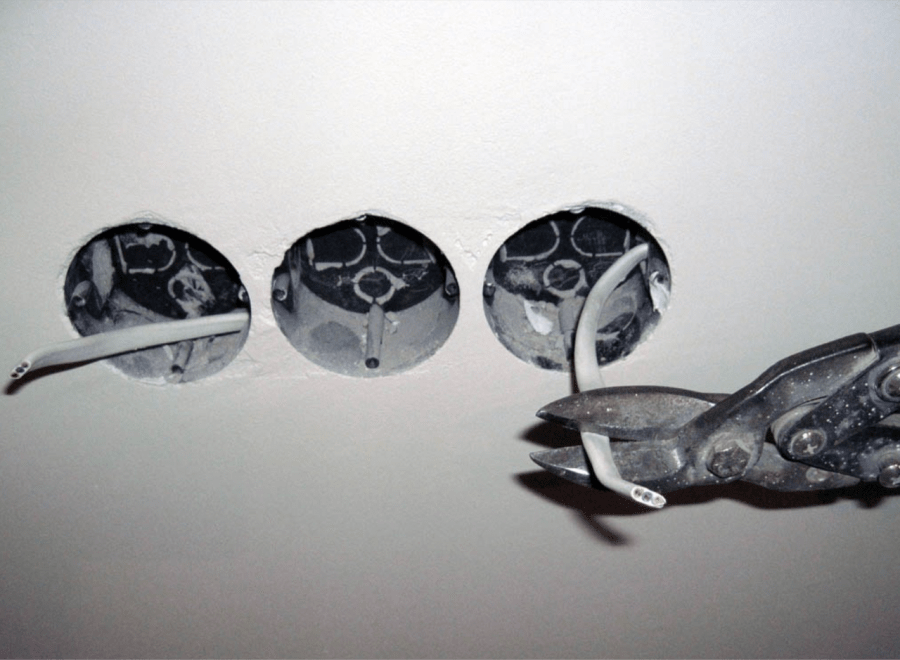

Шаг 1: Готовим место под подрозетник

Изделие должно вставляться в заранее подготовленную нишу, размеры которой немного больше, чем подрозетник. Для ее выполнения потребуется специальная насадка в виде коронки на перфоратор или дрель. Диаметр коронки должен быть немного больше, чем диаметр подрозетника.

Для двойных выключателей выполняется две ниши, которые потом будет нужно соединить между собой. Сюда впоследствии поместится особый двойной подрозетник.

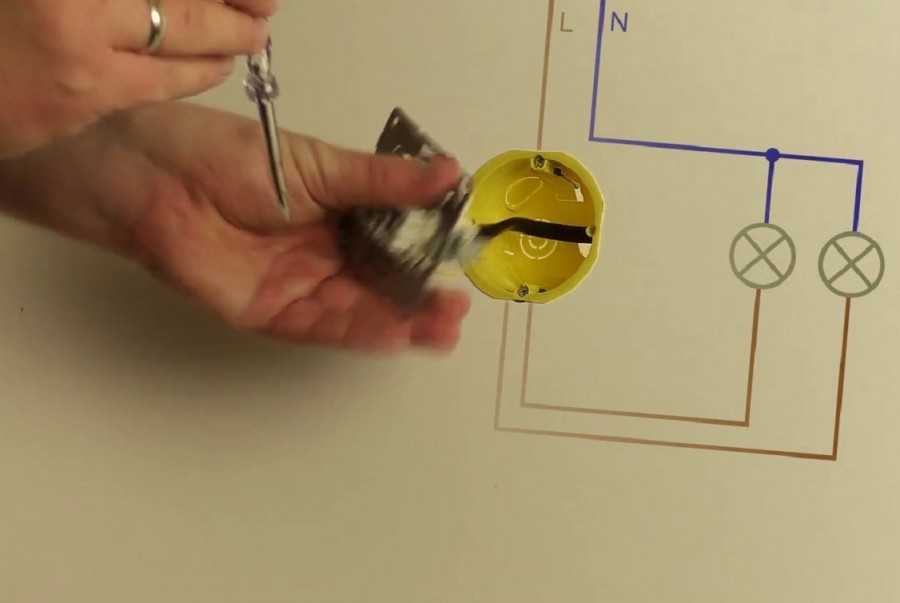

Шаг 2: Правильно устанавливаем подрозетник

Обесточиваем помещение. К месту монтада выключателя подводим провода, укладывая их в подготовленные заранее штробы. Теперь можно установить подрозетник и завести внутрь него проводку.

Для этого в корпусе изделия есть специальное отверстие. Фиксируем конструкцию на месте. В бетоне или кирпиче делаем это при помощи штукатурки, в гипсокартоне ставим удерживающие скобы, закрепляем их двумя саморезами, закрученными до упора.

Шаг 3: Ставим на место выключатель

Сначала разбираем конструкцию

Берем шлицевую отвертку и осторожно поддеваем ею клавишу, так, чтобы элемент можно было снять. Затем убираем декоративную защитную панель

У нас остается механизм, закрепленный на металлической пластине.

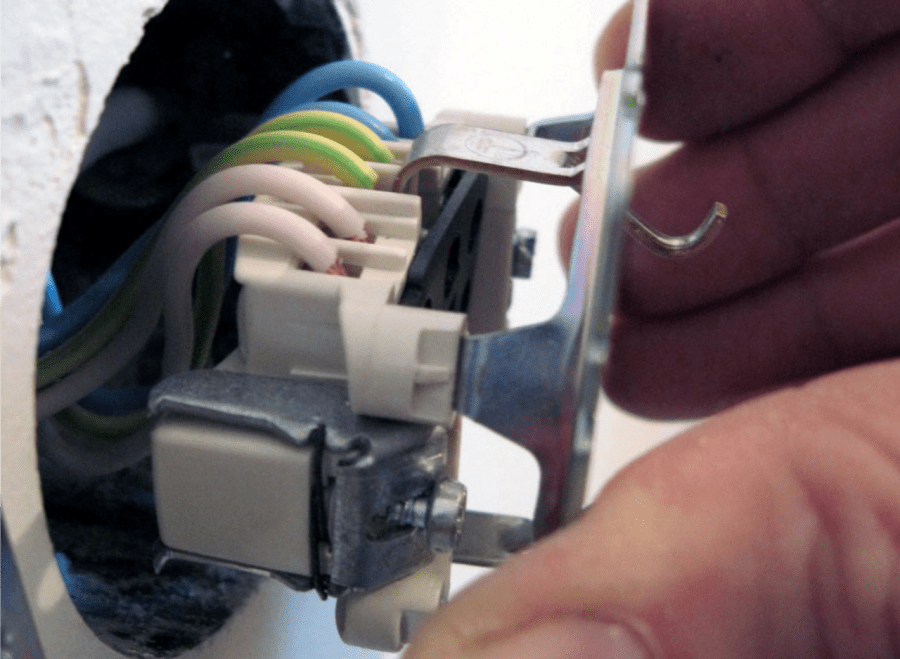

Теперь нужно подключить провода. Вымеряем и обрезаем их. Надо знать, что в данном случае необходимо оставить небольшой запас длины каждого провода.

Зачищаем концы проводков и подключаем их, затем укладываем внутрь подрозетника и ставим на место механизм выключателя. Устанавливаем крепежную пластину. В зависимости от ее типа сделать это можно двумя способами: либо развести в стороны распорки и зафиксировать их специальными винтами, либо закрепить двумя саморезами.

После этого тестером проверяем правильность подключения устройства, надеваем декоративную панель и ставим клавишу.

Подключение

Перед началом установки необходимо зачистить концы проводов. Это позволит обеспечить хороший контакт с клеммами. Также рекомендуется внимательно изучить фото и проверить, правильно ли составлена схема, по которой будет осуществляться монтаж. К стандартному двухклавишному прибору подводится три провода. Проводка должна быть подготовлена заранее.

В начале потребуется найти вход для фазного кабеля. Выключатель, с которого был снят пластмассовый кожух, чаще всего имеет соответствующие обозначения, позволяющие определить направление фазного провода. Установить двухклавишный выключатель света в комнате можно за считанные минуты (даже если модель идет вместе с розеткой).

Важно! Если вы решили провести монтаж выключателей для подключения света в ванной, то тогда очень важно определить их правильное расположения. В этом случае прибор не должен располагаться внутри помещения, так как повышенная влажность приведет к негативным последствиям

После нахождения фазы можно приступить к ее подключению. Она должна соединяться со входом выключателя. Как правило, входом является первый провод, который подводится к устройству. Два оставшихся кабеля стыкуются с клеммами, которые соответствуют выходам.

Следующий этап – обеспечение безопасности соединений. Для этого места стыков изолируются с помощью специальной ПВХ-ленты, после чего конструкция вставляется в нишу. При этом рекомендуется использовать специальный пластиковый подразетник. В конце производится сборка фурнитуры выключателя и его проверка на работоспособность.

Таким образом, установить двухклавишный выключатель света можно самостоятельно, но для этого стоит четко соблюсти установочную инструкцию, которая отличается для моделей с подсветкой

Очень важно правильно провести подготовку, ведь от этого зависит качество работы

Вопросы безопасности при монтаже выключателей

Первое правило — мощность коммутатора должна превышать расчетную нагрузку как минимум в полтора раза. Контактная группа выдерживает определенный ток. При его превышении, металл будет подгорать, сопротивление возрастет. Помимо моргающего света, владельца ждут и более серьезные неисправности. Постоянное искрение в корпусе, может привести к расплавлению выключателя, и даже к его возгоранию.

Качество исполнения также имеет значение. Не следует выбирать продукцию малоизвестных брендов, и выключатели, выполненные по ТУ. На упаковке должна быть сертификация в соответствии с ГОСТ Р 50345–2010 (МЭК 60898–1), желательно ISO-9000. В дешевых подделках применяются некачественные контакты, которые быстро изнашиваются даже при допустимой нагрузке.

Следующие критерии не обязательны, но они также влияют на безопасность использования:

  • прочный корпус
  • надежная фиксация клавиш (они не должны перекашиваться и выпадать при переключениях)
  • качественное крепление в стене

На последнем пункте остановимся подробнее. Почти все владельцы старых квартир видели выпадающие из стен розетки, и болтающиеся в коробках выключатели. В лучшем случае, такая «свобода движения» могла привести к замыканию контактов о металлическую установочную коробку, а в худшем — в темноте можно было получить поражение электротоком.

Стальные коробки устанавливались раньше, если у вас старая квартира — из соображений безопасности надо заменить их на пластиковые. Проблема в следующем: на любом выключателе внутреннего исполнения есть два варианта монтажа. Либо распорными анкерами, либо с помощью шурупов-саморезов. Первый вариант как раз применялся в металлических монтажных коробках. Со временем, упругость анкеров теряется, и упоры не держат коммутационное устройство в посадочном месте.

В бетонных стенах панельных домов уже есть цилиндрические посадочные места для коробочек. Иногда недобросовестные электрики игнорируют установку монтажных коробок, закрепляя выключатели на распорках-анкерах. Это нарушение безопасного монтажа. На бетонных, или любых других стенах, сначала с помощью строительной смеси устанавливается монтажная коробка, затем к ней крепится выключатель.

Существуют коробки для гипсокартона и СИП панелей. В любом случае, корпус встроенного выключателя, с помощью саморезов крепится именно к коробке.

Следующий важный вопрос — правильность подключения размыкаемого проводника. С одной стороны, в сетях переменного напряжения 220 вольт нет полярности. Любой электроприбор будет работать вне зависимости от того, на какие контакты подан ноль или фаза (речь идет о бытовой однофазной сети). И если для розетки этот вопрос не актуален, подключение выключателя света строго регламентировано.

Рассмотрим типовой монтаж одноклавишного выключателя. На патрон для электролампы подается два провода: ноль и фаза. Допустим, с помощью выключателя вы размыкаете нулевой провод. Свет будет гаснуть, но на одном из контактов патрона всегда будет опасный потенциал 220 вольт. Если вы при замене лампу коснетесь этого контакта, получите поражение электротоком. И это при выключенном приборе!

Кроме того, при использовании люминесцентных ламп (так называемых «экономок), в темноте будет наблюдаться паразитное свечение, которое мешает уснуть. Это же явление наблюдается на некоторых светодиодных лампах. Поэтому нулевой провод всегда идет напрямую к источнику освещения, а фазный провод проходит через контакты выключателя.

По этому поводу, есть положительный «побочный эффект» при выборе схемы монтажа выключателя с заведением в корпус «ноля» и «фазы». Благодаря «высокой компетенции» электриков, возможна смена нулевого и фазного ввода в ваш дом. Вы можете сменить так называемую «полярность» на входе, не меняя конфигурацию всей проводки.

Подготавливаем выключателя к установке

Все мы знаем ,что на лампочку приходят два провода фаза и ноль. Выключатель устанавливается в цепь фазы. Принцип его работы заключается в замыкании и размыкании механизмом выключателя фазного провода идущего на лампочку . Нулевой провод  приходит на лампочку напрямую с распределительной коробки, без разрывов (более подробно можно посмотреть на схеме одноклавишного выключателя).

Первым делом, перед проведением всех работ, необходимо, с помощью индикатора (указателя) напряжения определить провод с приходящей фазой. Для этого поочередно подносим его сначала к одному проводу, затем к другому. Отмечаем нужный с помощью изоляционной ленты.

Теперь, отключаем электричество, проверяем его отсутствие на проводах, с помощью указателя напряжения и только после этого приступаем к работе.

Существует огромное множество разновидностей выключателей. Они различаются: по производителям, по ценовой категории, качеством исполнения, различными методами подключения проводов к контактным зажимам и так далее.

Рассмотрим два основных варианта установки. В первом случае, установим выключатель дешевой ценовой категории до 80 рублей.

Подготавливаем выключатель к установке, а за одно узнаем, как устроен выключатель.

С помощью плоской отвертки снимаем клавишу выключателя, с левой или с правой стороны подеваем ее и отсоединяем от корпуса.

Откручиваем два винтика расположенных по диагонали на защитной рамке, отсоединяем ее от механизма.

На механизме имеются четыре винта, два из низ них являются контактными, они предназначены для присоединения проводов к механизму. Два других приводят в движение распорный механизм, который предназначен для надежной фиксации механизма в подрозетнике.

Контактные винты.

Винты левого и правого распорного механизма.

Раскручиваем контактные винты, на верхней торцевой стороне будет видно как двигаются прижимные пластинки.

Один из контактов является приходящим, на него приходит фаза, другой отходящим, с него фаза уходит на светильник. На каждом контакте имеется по два отверстия для присоединения проводов. Как устроен выключатель разобрались, переходим к следующему этапу.

С чего начать работу?

Внимание
Несмотря на то, что процесс замены выключателя не очень сложен в своем исполнении, ошибки, неправильное подключение проводов в данном процессе могут привести к очень неприятным последствиям, таким как короткое замыкание, перегорание проводки, выход из строя осветительных приборов и самое страшное, может ударить током.

Поэтому необходимо перед заменой выключателя очень внимательно изучить процесс подключения проводов и соблюдать технику безопасности при работе с электрическими приборами. Также для замены выключателя необходимо запастись необходимыми инструментами и, собственно говоря, самим выключателем.

Чтобы выбрать новый выключатель необходимо, в первую очередь, определить какой выключатель нужен по виду крепления

Здесь достаточно знать внешняя у Вас проводка или внутренняя.
Потом следует определиться с тем, что вы хотите получить от выключателя, выбрать необходимый функционал.
Необходимо выбрать принцип замыкания цепи в выключателе, будет это дорогой и модный сенсорный выключатель или обычный клавишный, с возможностью регулировать интенсивность освещенности или без такой функции, с функцией подсветки самого светильника или без нее.
Функцию подсветки стоит выбирать очень осторожно, так как при использовании диодных лампочек с этим выключателем лампочки тускло светятся в темноте.
Также необходимо определиться со способом крепления проводов, винтовой или быстрозажимной
Если у Вас алюминиевая проводка, то без вариантов, только винтовые, а вот если у Вас медная проводка, то можете попробовать современные быстрозажимные клеммы.
Также в определенных случаях необходимо обратить внимание на максимальную нагрузку выключателя и материал из которого изготовлено его основание. По максимальной нагрузке обычно бывают выключатели 10 А и 16А
Выключатель на 10 А выдерживает максимально 2,5 кВт, то есть 25 лампочек по 100 Вт

Для изготовления основания выключателя обычно используют пластмассу или керамику. Пластмасса выдерживает 16А, а керамика выдерживает 32А.
Если вы выбираете выключатель для небольшой комнаты со стандартным освещением, то эти показатели не столь важны, но если у вас комната более 100 кв. метров с мощным освещением, стоит рассчитать нагрузку и взять выключатель с основанием из керамики.
И последний показатель: влагозащита. Этот показатель маркируется буквами IP и цифрами, соответствующими степени влагозащиты. Так, для обычной комнаты подойдет выключатель с IP20, для ванной комнаты с IP44, а для улицы лучше взять выключатель с IP55.

Для замены выключателя понадобятся такие инструменты:

  • Индикатор напряжения. Нужен для безопасного проведения работ. Перед началом проведения работ необходимо индикатором проверить отсутствие тока в проводах и обезопасить себя от удара током или случайного замыкания.
  • Набор отверток. Отвертки необходимы для демонтажа старого выключателя и последующего монтажа нового выключателя.
  • Пассатижи. Они пригодятся на случай, если провод сломается в момент демонтажа старого выключателя и его необходимо будет зачистить.
  • Изолента. Может пригодиться, если изоляция провода перетерта. Не обязательно наличие изоленты при замене выключателя, но лучше держать ее под рукой на всякий случай.
  • Фонарь. Понадобится в том случае, если на выключатель падает недостаточное количество солнечного света.

Опасные моменты

Техника безопасности написана не просто так, а для нашей безопасности. Слишком велика цена безответственности в делах электрики. За неимением опыта и навыков, новички часто допускают опасные и даже смертельные действия при переноске нового месторасположения электроточки:

  1. Скручивают провода без изоляции и не сгибая, а просто обивая несколько раз около друг друга.
  2. Соединяют медь и алюминий без переходников.
  3. Монтируют кабеля разного сечения, не рассчитав степень нагрузки на сеть.
  4. Производят работы без отключения тока.
  5. Не тестируют ток в кабеле.

Все указанные детали являются опасными моментами, которые способны нанести непоправимый вред, как здоровью человека, так и зданию. Короткое замыкание или отсутствие контакта, и, как итог – неработающий выключатель, – самое безобидное, что может случиться.

Комфорт в доме – это ряд факторов, среди которых как внешний вид помещения, так и функциональное оснащение. Если для комфорта не хватает нового выключателя около телевизора или у основания кровати, производят перенос электроточки. Методов такого процесса несколько, у каждого свои особенности, преимущества и недостатки.

Основные типы выключателей

Давно миновало время, когда все модели были примерно одинаковыми и различались только внешним видом. Сегодня производитель выпускает самые разные виды выключателей. По типу выключения/включения все их можно разделить на несколько групп.

№ 1: Приборы клавишного типа

Очень простая и надежная конструкция. Основа устройства – качающийся механизм, который поджимается пружиной. При нажатии на клавишу он замыкает контакт, что включает или же выключает электрический прибор.

Для удобства потребителей выпускаются одно, двух и трехклавишные выключатели. Это дает возможность осуществлять управление не только одним, а сразу несколькими светильниками.

№ 2: Переключатели или перекидные выключатели

Внешне эти устройства неотличимы от своих клавишных аналогов, однако принцип действия у них совершенно другой. При нажатии на клавишу приборы размыкают одну электрическую цепь и перебрасывают контакт на другую.

Это позволяет одновременного управления освещением из двух, трех или даже большего числа мест. Сложные схемы, в которых задействованы больше двух переключателей, дополняются перекрестными элементами.

Диммеры не только включают освещение, но и регулируют его интенсивность. Существуют и многофункциональные разновидности приборов, способные имитировать присутствие, работать по таймеру и многое другое

№ 3: Диммеры или регуляторы интенсивности освещения

Выключатель, который дает возможность настроить интенсивность освещения. Внешняя панель такого устройства оснащается клавишами, вращающейся кнопкой или инфракрасными датчиками.

Последний вариант предполагает, что прибор может принимать сигналы от пульта ДУ. Сложные диммеры могут выполнять несколько функций: активировать режим затемнения, имитировать присутствие, выключать освещение в заданное время.

№ 4: Выключатели с встроенным датчиком движения

Приборы реагируют на движение. Появление людей регистрируется датчиком, который активирует освещение и отключает его при отсутствии движения. Для работы с выключателем используется инфракрасный датчик, который способен анализировать интенсивность ик-излучения и отличать человека от других объектов.

Многофункциональные выключатели с датчиком движения способны не только включать осветительные приборы, но и активировать видеокамеры, сирены и т.п.

№ 5: Устройства сенсорного типа

Производят выключение/включение освещения легким касанием сенсора. Выпускаются разновидности, которые срабатывают, когда около их корпуса проводят рукой. Главное отличие сенсорных выключателей от традиционных аналогов заключается в наличии микросхем.

Таким образом исключается опасность возникновения короткого замыкания, что существенно увеличивает срок эксплуатации как самого выключателя, так и осветительного прибора.


Существует большое количество разновидностей выключателей. Модели с подсветкой предназначены для облегчения ориентации в темном помещении

Конструкция и принцип работы проходного выключателя

Проходные выключатели предназначены для включения и выключения освещения из разных концов помещения или лестничного марша. Имеется в виду то, что включить свет можно, например, при входе в комнату, а выключить – в другой ее части. Такой принцип действия позволяет существенно экономить электроэнергию.

Включение света из разных мест не только очень удобно, но еще и позволяет довольно существенно экономить электроэнергию

Проходной выключатель по внешнему виду не отличается от обычного. На его лицевой подвижной панели также изображены стрелочки вверх-вниз. Обычный выключатель оснащен одним входом и одним выходом.  В отличие от этого проходное устройство имеет один вход и два выхода. Это свидетельствует о том, что здесь не разрывается ток, а перенаправляется на любой из выходов.

Несмотря на то, что опытные электрики на глаз смогут определить проходной выключатель, надежные производители выпускают изделия с нарисованной электрической схемой двойного проходного выключателя, тройного или одинарного, которая располагается под корпусом устройства.

Определить, что перед глазами именно одинарное проходное устройство, можно также при осмотре клемм с медными контактами. Их должно быть три. Для того чтобы убедиться, что клеммы между собой не перепутаны, следует воспользоваться мультиметром. Прибор следует поставить в режим подачи звукового сигнала и прозвонить его вход и выход. Если при касании к контакту мультиметр издает сигнал, контакт в этом месте присутствует.

Схема распределения связей в сети

Еще одним отличием от простого выключателя является наличие у проходного устройства трехжильной коммутации, а не двухжильной, как у обычного. Это своего рода переключатель, который перенаправляет напряжение от одного контакта на другой.

Проходные выключатели обычно работают в паре для управления за одним источником света. К каждому подводится ноль и фаза. Изменение положения клавиши выключателя способствует замыканию цепи, что заставляет загореться лампочку. При выключении первого или второго переключателя проводок фазы размыкается, а контакт парного выключателя замыкается, и свет гаснет. То есть когда на обоих устройствах клавиши находятся в одном положении, освещение включается, в разных — выключается.

Управлять освещением можно не только из двух мест, но и трех и более. Для этого в общую схему подключения проходного выключателя с двух мест необходимо добавить один или несколько перекрестных переключателей.

Разбираем подробно схему соединения, как подключить лампочку и выключатель

Пройдемся еще раза  по проводам.

Провод слева питающий.

Провод подходящий сверху идет на светильник (люстру). В нашем примере на патрон с лампочкой.

Нижний провод идет на выключатель.

Распайку схемы подключение выключателя начинаем с провода идущего на выключатель. Зачищаем его, снимаем первый слой изоляции. Сильно обрезать провод не нужно, в коробке должно остаться минимум 10 см каждого провода.

Снимаем изоляцию с медной жилы фазного и нулевого провода, примерно 4 см.

Переходим к проводу который идет на светильник. Снимаем верхнюю изоляцию, зачищаем по 4 см на фазном и нулевом проводе.

Теперь мы можем приступить к соединению проводов.

Ноль к лампочке приходит напрямую с питающего провода, а фаза делается в разрыв. Разрывать ее будет выключатель, при нажатии кнопки включения он замкнет цепь и подаст фазу к лампочке, при выключении разомкнет и фаза пропадет.

Соединяем фазный белый провод идущий на лампочку, с отходящим синим проводом выключателя.

Существуют различные виды соединения проводов, в нашем примере соединение выполняем самым простым способом, скруткой. Сначала скручиваем провода между собой пальцами рук.

Затем протягиваем соединение с помощью плоскогубцев плотно скручиваем обе жилы между собой.

 Неровный кончик скрутки откусываем.

В данной схеме провода заземления мы не используем, поэтому изолируем их  и укладываем, чтобы не мешались, в распределительную коробку.

 Теперь переходим к питающему проводу. Зачищаем его и подготавливаем для соединения фазный и нулевой провод.

Провод заземления изолируем и укладываем в распределительную коробку.

Теперь, подводим питание к выключателю. Фазную жилу питающего провода соединяем с фазной жилой провода идущего на выключатель. Скручиваем два белых провода.

И в завершении схемы нулевую жилу питающего провода соединяем с нулевой жилой провода идущего на лампу (светильник).

Схема подключения одноклавишного выключателя готова.

Теперь, нам нужно проверить работу схемы в деле. Вворачиваем лампочку в патрон.

Подаем напряжение. Включаем автоматический выключатель.

С помощью индикатора напряжения проверяем  правильность соединения схемы, убеждаемся что мы ничего не перепутали, на фазных проводах должна быть фаза, на нуле ноль.

И только после этого включаем выключатель.

Лампочка загорелась, схема соединена правильно. Выключаем напряжение, изолируем скрутки и укладываем в распределительную коробку.

Монтаж схемы выполнен, вопрос как подключить лампочку и выключатель подробно разобран и раскрыт.

В данной работе мы использовали:

Материал

  • распределительная коробка – 1
  • подрозетник – 1
  • одноклавишный выключатель – 1
  • светильник – 1
  • провод (измеряется по конкретным меркам вашего помещения)
  • автоматический выключатель – 1
  • контакт заземления – 1
  • изоляционная лента – 1

Инструмент

  • нож
  • плоскогубцы
  • кусачки
  • плоская отвертка
  • крестовая отвертка
  • индикатор напряжения

Сколько мы сэкономили выполнив схему подключения своими руками:

  • выезд специалиста – 200 рублей
  • монтаж распределительной коробки внутренне установки – 550 рублей
  • монтаж потолочного светильника – 450 рублей
  • монтаж подрозетника внутренней установки (кирпичная стена, высверливание, установка) – 200 рублей
  • установка одноклавишного выключателя внутренней установки – 150 рублей
  • монтаж двухполюсного автоматического выключателя – 300 рублей
  • монтаж контакта заземления – 120 рублей
  • монтаж провода открыто  до 2 метров (1 метр – 35 рублей), для примера возьмем 2 метра – 70 рублей
  • монтаж провода открыто  выше 2 метров (1 метр – 50 рублей), для примера возьмем 8 метров – 400 рублей
  • штробление стен  8 метров (1 метр – 120 рублей) – 960 рублей

ИТОГО: 3400 рублей

*Расчет выполнен для скрытой электропроводки.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
