Как подключить люстру с тремя проводами

Заземление

Некоторые люстры имеют специальный контакт желто-зеленого цвета, предназначенный для заземления. Его желательно использовать по назначению, особенно если освещение располагается в металлическом корпусе. Новые дома имеют стандартный контакт заземления на любых проводках электросети. В данном случае проблем с монтажом люстры быть не должно: необходимо соединить провода в соответствии с их цветовой маркировкой при помощи клеммной колодки. Если дом старый, то заземляющего провода скорее всего нет, да и все контакты могут быть без цветовой маркировки, то есть одноцветные. Тогда требуется сначала определить назначение каждого из таких контактов. Из потолка могут выходить 2 или 3 провода. Если их два, то надо найти, какой из них отвечает за фазу, а какой — ноль. После того как провода найдены, проводится подключение по методу, описанному выше. В случае с тремя контактами надо поступать так же. Главное — обязательно отключить подачу электроэнергии перед тем как приступить к работе. Нельзя забывать про правила безопасности.

Главное – безопасность!

Основная наша задача – не просто подключить люстру, а сделать это живым и здоровым. Для этого в обязательном порядке соблюдаем несложные правила:

  • Перед началом работ обесточиваем квартирную сеть. Причем не выключателем, а автоматом в щитке – он механически размыкает контакты, делая невозможным поражение электрическим током. Удостовериться в отключении очень легко: индикатор автомата меняется с красного на зеленый или вместо цифры 1 появляется цифра 0.
  • Работать только инструментом с изолированными рукоятками. На всякий случай.
  • Если провода соединяют скрутками, их обязательно изолируют. Если неизолированные скрутки коснутся друг друга, возникнет короткое замыкание.
  • В скрутку объединяют провода только одной группы: только фазные, только нулевые или только заземляющие. Будьте внимательны.
  • Проверяют подсоединение выключателя – в него входят и из него выходят только фазные провода. Для уверенности их прозванивают мультиметром или проверяют индикаторной отверткой.

Как подключить люстру

Подключение различных люстр возможно к различным же выключателям:

  • одноклавишным;
  • и двухклавишным.

Подключение через выключатель с одной клавишей

Самая простая схема подключения люстры — это когда из отверстия в потолке выходит проводная пара. Процесс подключения тогда предельно прост: провода соединяются меж собой попарно, и все. Даже последовательность такого соединения не важна. То есть синий ноль-провод в распределительной коробке напрямую подсоединяется к ноль-проводу, но уже в люстре. А коричневого цвета фаза-провод от источника питания все в той же распределительной коробке идет сначала на выключатель, а затем к точно такому фаза-проводу, но уже в светильнике (люстре).

Соединять провода надо с использованием винтовых клеммовых зажимов. Скрутить проводную пару можно и пассатижами, но обязательно нужно будет изолировать концы проводов при помощи специальных колпачков. Таковы обязательные требования техники безопасности.

А вот изоленту (или ПХВ-ленту), которой многие привыкли «заматывать» провода, лучше не использовать. Она точно рассохнется со временем, и, естественно, пострадает качество выполненной изоляции.

В люстрах определенной конструкции не предусмотрено предварительного объединения ламп, и тогда проводные пары идут от каждой из лампочек.

Когда люстра больше, чем в одну лампу, с ее подключением не бывает проблем. Ноль-провода люстры собираются, соединяются и потом подключаются к сетевому ноль-проводу. То же самое и с фазами, но они от выключателя подключаются к фаза-проводу.

Процесс подключения — это скручивание одноцветных проводов. А затем получившиеся скрутки соединяются с проводами, направляющимися по потолку к одноклавишному выключателю.

Видео-инструкция по подключению одноклавишного выключателя представлена ниже:

Подключение через выключатель с двумя клавишами

Начнем с того, что практически вся проводка в городских квартирах или загородных особняках теперь выполняется именно с использованием трехжильного кабеля, в котором находятся провода в разноцветных оплетках. А к монтажному месту любой люстры подходят также три разноцветных провода от двухклавишного выключателя. И сначала необходимо определить, каково назначение каждого из этих проводов.

Понятно, что один — ноль-провод, и он общий для всего комплекта светильниковых ламп. А два других — фазные, проходящие через разные клавиши выключателя.

Сегодня не существует, к большому сожалению, четкой цветовой электросхемы, которой бы придерживались все электромонтажники. Поэтому и провода разных фирм оплетены по-разному. Значит, перед тем, как соединять имеющиеся провода, надо четко выяснить их назначение. Сделать это можно с помощью специального индикатора (или индикаторной отвертки – тоже хороший инструмент). И обязательно при включенных клавишах выключателя. Там, где индикатор обнаружит напряжение, будет фаза, где нет — нулевой проводник.

Если в доме не найдется индикатора, процесс незначительно, но усложнится. Придется обесточивать помещение полностью, разбирать выключатель. Точнее, достаточно будет только снять с него крышку, чтобы увидеть, какого цвета и от какой клавиши провод идет непосредственно к люстре. Нулевой проводник, естественно, не проходит ни через какие клавиши.

В принципе, подключение люстры через двухклавишный выключатель похоже на процесс ее подключения и через одноклавишный. Различие лишь в том, что фазные ламповые проводники делятся на 2 секции. И по одной скрутке от каждой ламповой группы подключаются (вместе) к ноль-проводнику. Оставшаяся пара скруток подсоединяется (по отдельности) к оставшейся паре проводов.

Подключение люстры к двойному выключателю дает пользователю возможность регулировать освещенность помещения, зажигая лампы светильника ступенчато.

Краткая видео-инструкция по подключению двухклавишного выключателя приведена ниже:

Несколько люстр на одном выключателе

Возможен и такой вариант освещения жилых и коммерческих помещений. Он идеален там, где одновременно приходится включать несколько осветительных приборов в одной или сразу нескольких комнатах.

Подключение выполняется следующим образом: люстры (или группа светодиодных/галогенных ламп (если галогенных, то с установкой понижающего трансформатора)) подключаются параллельным соединением. При этом каждый из светильников:

  • подключен к выключателю через отдельную распределительную коробку;
  • или размещение происходит в единой распределительной коробке.

Все зависит от того, какая будет выбрана схема электрической проводки.

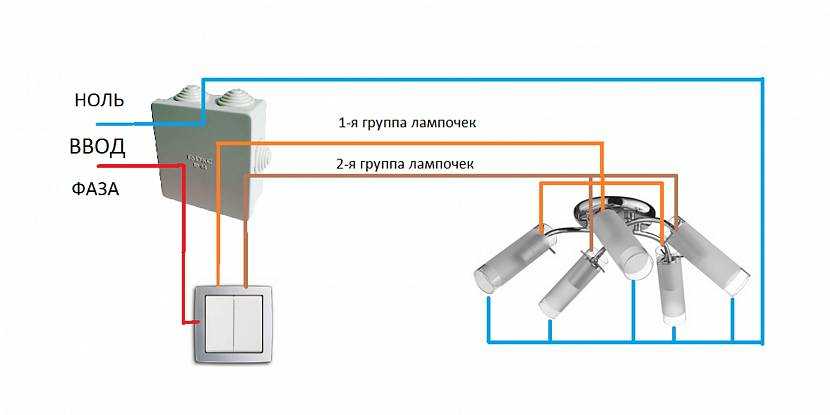

Схема с двухклавишным выключателем

Подключение пятирожковой люстры к бытовому двухклавишному выключателю выполняется аналогично.

  1. Из распределительной коробки идёт нулевая жила, которая прокладывается к светильнику, с ней будут соединяться все пять нулевых жил от каждой лампы.
  2. Фазная жила из коробки подходит к двухклавишному выключателю, от него отходят две жилы, которые будут подавать напряжение на одну и на вторую группу лампочек.
  3. В распределительной коробке нулевая и фазная жилы соединяются с фазой и нулём питающей сети.
  4. В соединительной коробке светильника вместо 6 проводов, как в трёхрожковом варианте, теперь будет выведено 10 (5 фаз и 5 нулей).

Все пять синих нулевых жил в светильнике необходимо соединить в один общий жгут. А из фазных жил сформируйте два соединительных жгута – один из трёх коричневых жил от лампочек, второй соответственно из двух. То есть при включении одной клавиши выключателя будет загораться три лампы, а при включении второй клавиши – две.

В соединительной коробке люстры имеется три провода. Одни концы выведены в верхнюю часть и будут подсоединяться к жилам, подведенным к дырке в потолке к месту крепления светильника. Вторые концы соедините таким образом:

  • Синяя нулевая жила с соединительным жгутом из пяти нулевых жил всех ламп.
  • Одна фазная жила, например коричневая, с соединительным жгутом фазных жил трёх ламп.
  • Вторая фазная жила, к примеру, белая, с соединительным жгутом фазных жил двух ламп.

Из дырки в потолке, в месте, где будет закреплён светильник, у вас торчат три зачищенные жилы. Соедините их соответственно с фазными и нулевой жилами люстры. В случае с защитным заземлением светильника, будет ещё четвёртый провод и соединение.

Вы видите, что по аналогии с более простым вариантом, подключить люстру к двойному выключателю также несложно. Подробнее о подключении люстры можно посмотреть в этом видео:

Хотелось бы дать небольшой совет по поводу недорогих китайских люстр. Сразу после покупки проверьте на целостность все проводки. В них зачастую бывает уже собрана вся электрическая часть в соединительной коробке люстры, проверьте надёжность контактов. Будет обидно, если потом придётся переделать такой огромный труд.

Теперь вы знаете, как подключить люстру с 5-ю либо 6-ю рожками на двойной выключатель. В принципе, если имеются базовые знания в электротехнике, сделать это вам будет несложно. Зато получится немного сэкономить на вызове профессионального электрика.

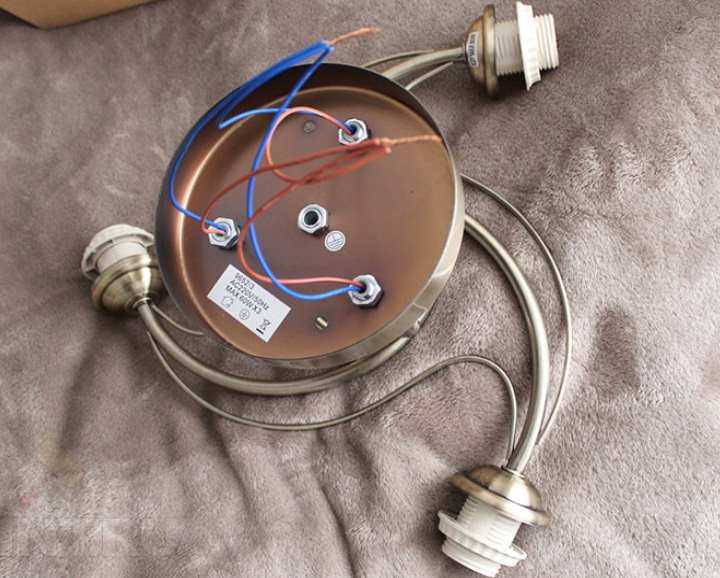

Сведения об электрической части люстры

Для правильной работы единственного патрона хватит наличия двух проводов:

  1. Фаза (потенциал относительно земли 220 В).
  2. Нулевой провод (потенциал равен нулю).

Люстра потолочная

Патрон объединяется с основанием чаще при помощи трубки, откуда проводка следует наверх. Крайне редко коммутация проводится внутри люстры. Как правило, видно, откуда и что выходит. Уместнее говорить о целых связках. Если таковых три:

  • Один конец считается заземлением. Уместно для люстр с металлическим корпусом. В патроне заземлить резьбу технической возможности нет.
  • По современным меркам цвет изоляции проводов раскрывает их предназначение. Заземление демонстрирует зелёный или жёлто-зелёный цвет кембрика. Синим маркируется нулевой провод, фаза коричневая или красная.

В квартирах чаще дело обстоит иначе, из люстры могут торчать белые или черные цвета. Найти два конца, куда завести фазу и нуль, не составляет труда. Для этого понадобится лампочка накала либо небольшой кусок медной жилы. Закоротим при помощи указанных вещей любой патрон и тестером проверим сопротивление между тремя концами. В одном случае на дисплее отобразится значение 50 – 100 Ом (типичное значение сопротивления спирали накала).

Случается, между двумя проводами, выходящими структурно с общего направления, происходит короткое замыкание. Тогда требуется ветку прозвонить с корпусом. Сопротивление равно нулю означает, что внутри замкнут нулевой провод на фазу. Если в доме организована система электроснабжения с заземляющим проводом (TN-S, TN-C-S), потребуется вскрыть люстру и развести указанные концы. Не теряя права на гарантию, впрочем. Не допускается объединение на конце потребителя нулевого и заземляющего проводов.

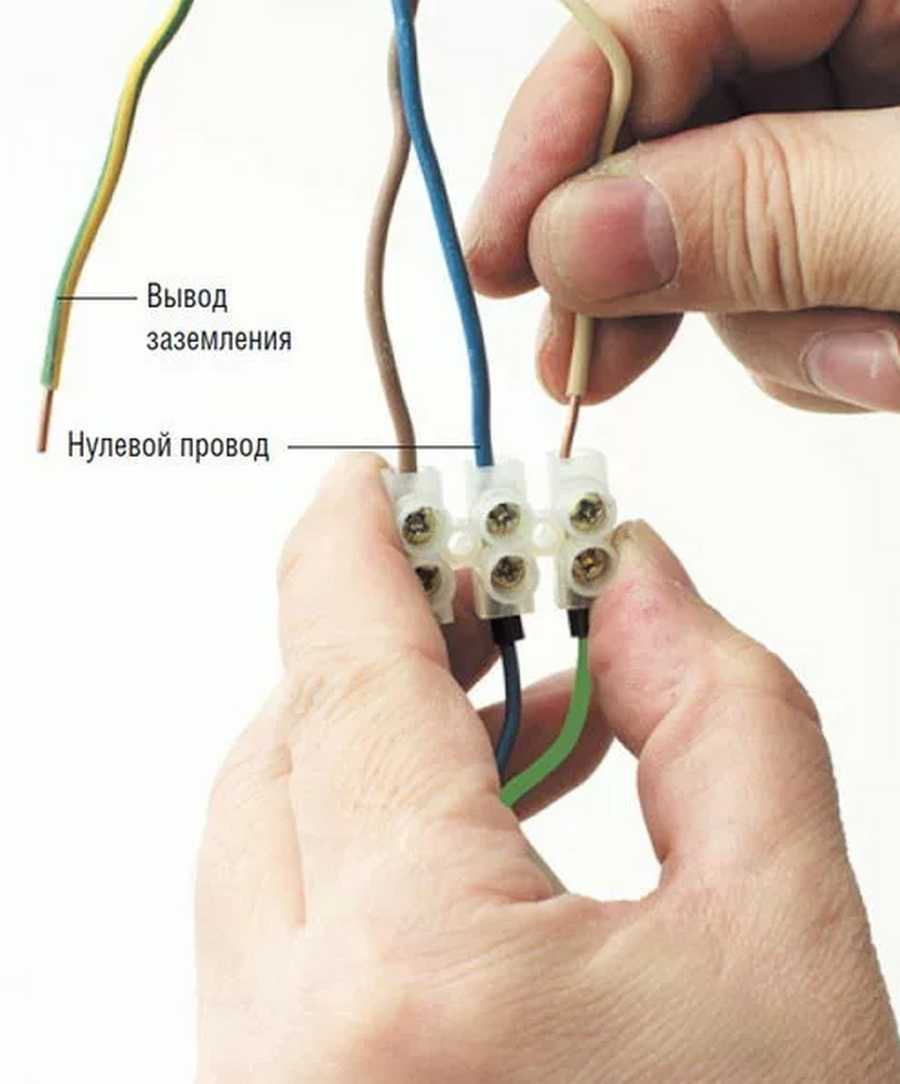

Подключение с заземляющим проводом

О заземлении люстры следует задуматься в том случае, если ее конструкция предусматривает металлический корпус. Для новых квартир обязательным требованием в отношении электросетей является наличие заземляющего кабеля, имеющего желто-зеленый цвет. Если вы живете именно в такой квартире, то процедура подключения люстры будет заключаться в следующем: ищем кабели, которые имеют необходимый цвет, а затем соединяем их между собой, используя клеммную колодку или посредством скрутки.

Тем же, кто живет в квартирах со старыми сетями, где нет своей особой цветовой маркировки, придется поступить иначе:

В самом начале нужно изучить кабели, которые выступают из потолка и понять, сколько их всего и для чего они нужны. Если по результатам обследования стало ясно, что их только два, то нужно перевести двойной выключатель во включенное положение, а затем взять указатель напряжения и выяснить, где находится фазный и нулевой провода. После решения данной задачи нужно отключить двойной выключатель, фазные провода электропроводки соединить с фазными проводами люстры, проделать то же самое с нулевыми проводами и изолировать заземление.

Для люстры с тремя проводами порядок действий будет аналогичен. Если выяснилось, что сеть представлена двумя контурами, а осветительный прибор работает при помощи двухклавишного выключателя, то фазные и нулевые провода осветительного прибора нужно соединить с соответствующими проводами электропроводки. В завершение выполняется изолирование заземляющего проводника.

Галогенные люстры, в том числе и с пультами ДУ

Галогенные лампочки рассчитаны на напряжение 12 V, поэтому в таких люстрах устанавливаются преобразователи напряжения 220/12 V. Как правило, управляющая схема собрана и из люстры может торчать всего 2 провода, даже, если люстра управляется пультом ДУ.

Эти два проводника подключаются к электрическим проводам в произвольном порядке, хотя на клеммнике может присутствовать отметка в виде букв «N» и «L». Кроме этого, может присутствовать еще и заземляющий проводник.

На следующем видео показано, как следует подключать люстру с пультом ДУ.

Подключение люстры с галогеновыми лампами


Watch this video on YouTube

Доступно о теории

Для начала попытаемся понять суть — без сложных формул и мудреных графиков. Из полузабытого курса физики мы знаем, что электрический ток приходит в дом по двум проводам: по одному – фазному, обозначают буквой L – поступает напряжение на потребитель. Ток делает свою работу (скажем, вращает двигатель или зажигает лампочку) и уходит по другому проводу – нулевому, он обозначается буквой N (нейтраль). Ситуацию контролирует провод заземления, обозначается РЕ. Это в идеале.

Однако возможны и другие, не такие удачные варианты.

  • Фазный и нулевой провод соединяются без потребителя, напрямую. Возникает короткое замыкание – очень опасное явление, который может привести к порче техники, пожарам, травмам и даже гибели людей. Поэтому первая задача домашнего электрика – ни в коем случае не замкнуть провода накоротко.
  • Ток по фазному проводу приходит на корпус прибора и не может уйти по нулевому. Прибор превращается в мину-ловушку: дотронувшись до него, можно получить удар током. Вторая задача: не замкнуть фазу на корпус.
  • Третий вариант: ток, пришедший по фазному проводу на корпус прибора, уходит в землю по проводу заземления. Ничего хорошего здесь нет, но нет и плохого.

Получается, что главную опасность представляет напряжение на фазе. Поэтому грамотный электрик всегда ставит выключатель в рассечку фазного провода, контролирует отсутствие короткого замыкания и не забывает о заземлении. Вопрос один: а грамотный ли электрик монтировал проводку в вашем доме?..

Коммутация люстры с электричеством

Опустим вопросы, как подключить светильник напичканный электроникой. Для этого лучше пригласить квалифицированного электрика. А вот для подсоединения обычной люстры специальных умений не требуется. Главное не перепутать провода.

Маркировка проводки

Напомним общеизвестную теорию. По кабелю в нашем доме бежит переменный ток, напряжение которого 220 В, а частота 50 Гц. А доставка этого тока идёт с помощью двух проводов – «фазы» и «нуля». Может присутствовать ещё и 3-й провод, подключаемый к шине заземления.

Различить их не сложно, т.к. маркировка общепринятая:

  • «ноль» – с синей или голубой изоляцией;
  • «земля» – с жёлто-зелёной изоляцией;
  • «фаза» – имеет изоляцию любого другого цвета.

Нередки случаи, когда один кабель содержит много проводов – ноль, землю и несколько фаз. Это даёт возможность подключать различные комбинации проводов и позволяет работать осветительным приборам в нескольких режимах.

Однако бывают исключения. В домах старой советской постройки применялась проводка с одноцветной изоляцией. Это уже существенно усложнит задачу для непосвящённого пользователя.

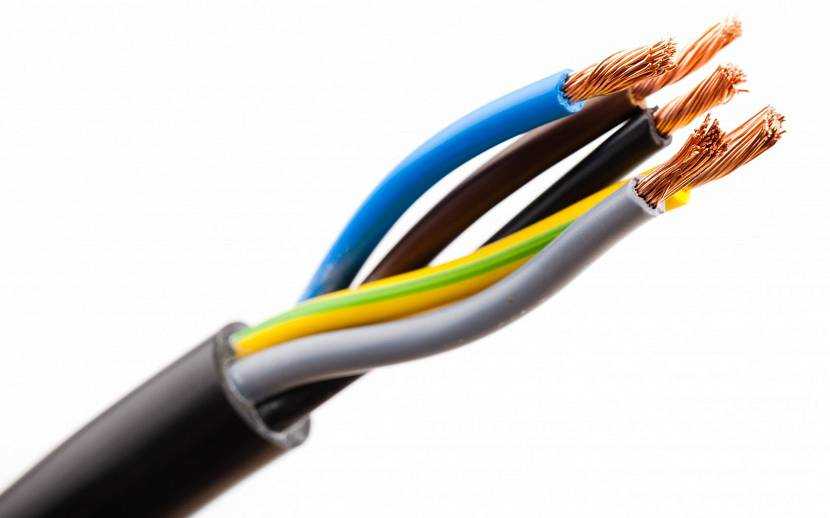

Пример электропровода с одним «нулём», одной «землёй» и тремя «фазами»Источник open4business.com.ua

Процесс подключения

Следует начать с самого простого варианта – как подсоединить люстру при выходе их полотка двух проводов. Очевидно, что это «ноль» и «фаза». Первый идёт к распределительной коробке, а второй к выключателю, где должен прерываться. Желательно произвести проверку правильности этих общепринятых правил, потому что человеческий фактор никто не отменял и вероятность, что электрики в своё время ошиблись, существует.

Проводка помещения

Чтобы проверить проводку понадобиться наличие специализированного сигнализационного прибора для обнаружения фазы, который чаще всего выглядит как отвёртка в прозрачном корпусе.

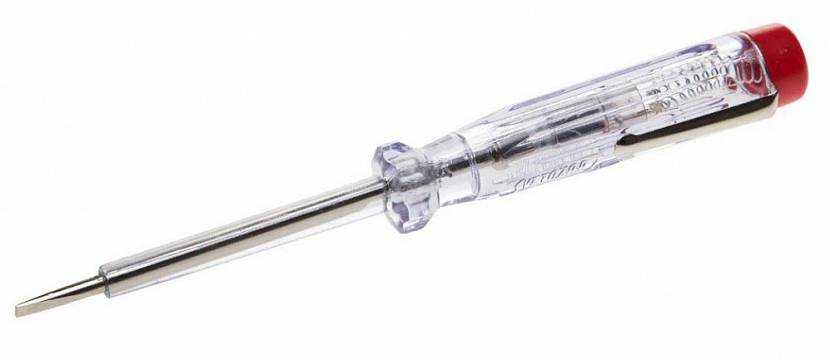

Пример одной из самых распространённых и простых отвёрток-тестеровИсточник mihalich.group

Начать стоит с полного обесточивания помещения с помощью рубильника на распределительном щитке

Это важно для качественной зачистки проводов. Нужно снять с концов изоляцию и возможные окислы размером до 1 см

Затем развести зачищенные кончики в разные стороны, чтобы не допустить замыкания, и снова пустить ток.

Сначала выключатель светильника должен находиться в выключенном положении. Нужно проверить все провода на наличие фазы. Если фаза обнаружится, то с проводкой проблема. Исправить это самостоятельно вряд ли удастся, просто придётся учесть этот факт и быть более осторожным в последующих действиях.

Аналогично нужно найти фазу с включённым выключателем. Этот провод нужно запомнить или пометить.

Отметим, что для установки двухклавишного или трёхклавишного выключателя нужно иметь минимум такое же количество проводов с фазой в кабеле. Эти провода лучше также пометить, чтобы не сделать ошибки

Важно, что проверка наличия фазы нужна, даже если провода промаркированы правильными расцветками.



Подключение люстры к одноклавишному выключателюИсточник dkbzaweb.com

Проводка люстры

Простейшим случаем станет подключение светильника одно-, двух- или трёхрожкового, проводку которого не требуется подразделять на подгруппы. Все однотипные провода от патронов соединяются к двум контактам – «нулю» и «фазе». Кабель заземления обычно выводят на корпус устройства из металла.

В случае двухконтактного выключателя и необходимости разделить освещение, тогда все «нули» объединяются вместе, а «фазы», идущие от патронов, объединяются в подгруппы, количество которых зависит от числа клавиш выключателя. Например: в пятипатронной люстре фазы от двух патронов кинуть на одну клавишу выключателя, а фазы от оставшихся трёх соединить на вторую клавишу.

Следует напомнить, что все соединения проводов следует качественно спаивать и изолировать или объединять клеммной колодкой.

Иногда возникает сложность, как подключить люстру с 3 проводами, когда внутренняя разводка скрыта устройством или корпусом прибора. В таком случае следует прозвонить провода мультитестером, и провести проверку соответствия их патронам просто последовательно вкручивая лампочку в патроны.



Схема подключения люстры к двойному выключателюИсточник lifehacker.ru

Определить внутреннюю проводку можно многими методами, но прозвон рожков и опыт с лампочкой будет самым простейшим в определении, какой провод относится к патрону. После это нужно произвести раздел проводов на подгруппы и соединение с кнопкой выключения.

Результатом описанной подготовки подключения люстры должно стать чёткое представление человеком схемы коммутации, наличие зачищенных и промаркированных проводов у потолка и подготовленных групп контактов светильника.


Провода на люстре

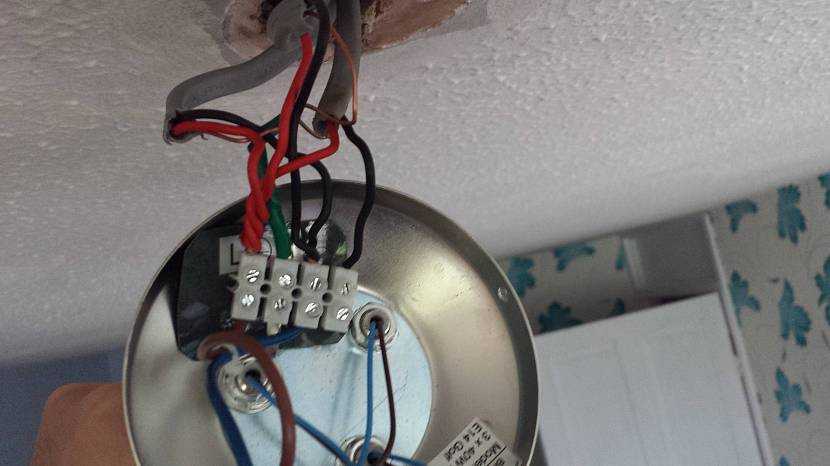

В месте расположения люстры (потолок) расположены провода, к которым необходимо подключить этот осветительный прибор. Как правило, это три проводника.

  • Синий – ноль N.
  • Коричневый – фаза L.
  • Коричневый – фаза L.

Четвёртым проводом может быть жёлто-зелёный – земля PE. Она подключается на корпус люстры.

Их может быть несколько, окраска должна соответствовать стандартам.

Варианты подключения

Подключить люстру с 2 проводами (фаза и ноль) можно на одноклавишный выключатель, или на одну клавишу многоклавишного.

Подключить люстру с 3 проводами (ноль, фаза, фаза) можно на 2-х клавишный выключатель. Ламп на люстре может быть от 2 до десяти и более, но режимов работы будет 3.

Подключить люстру с 4 проводами: ноль, фаза, фаза, земля можно также на двухклавишный. Если из потолка выходит земля, то земля люстры соединяется с ней. Если нет, то этот провод люстры не подключается никуда, просто изолируется.

Трёхрожковая люстра подключается так

Здесь возможны такие режимы: включены одна, две или три лампы (1+2). Понятно, что других вариантов нет.

Три синих провода – ноля на люстре собираются вместе (в один жгут) и соединяются с нолём, который выходит из потолка.

Остаются 2 потолочных коричневых провода и 3 такого же цвета, которые выходят из люстры. Два люстровых (любые), собираются в жгут и соединяются с потолочным фазовым проводником. Оставшийся соединяется со вторым фазовым потолочным проводом. Можно проверять, как всё работает.

Если не работает, надо проверить наличие фазы и ноля (при включённом выключателе), целостность проводов, ламп и контактов люстры. Это желательно сделать и до подключения. Других причин нет.

Места соединения изолируются, провода прячутся за декоративной накладкой, люстра вешается на крюк. Соединение закончено.

Подключение пятирожковой люстры

Подключение аналогично: пять синих проводов собираются вместе и соединяются с нолём, который выходит из потолка. Затем определяются 2 группы ламп, которые будут включаться правой и левой клавишей выключателя. Коричневые фазовые провода в этих группах соединяются вместе.

Затем к одному из фазовых проводов, которые выходят из потолка, присоединяется жгут из 2 коричневых проводов от люстры, ко второму – из трёх.

Обычно фазовые провода на люстре соединяют так, чтобы лампы в группе располагались не рядом, как на рисунке, а через одну. Так люстра будет светиться более эстетично.

Если на люстре 6 и более ламп, они всё равно соединяются в две группы. На рисунок выше просто добавляется 6-я, 7-я, 8-я и так далее лампа. В любую группу – по желанию.

Правильное подключение лампы

Цоколь лампы подключают так. Фаза приходит к боковому контакту, ноль – к нижнему.

Логика именно такой схемы проста. Если выключатель в положении «выключен», фаза на лампу не поступает. Опасности поражения током при выкручивании перегоревшей и вкручивании новой лампы нет.

Если в выключателе будет размыкаться ноль, фаза в патрон будет подаваться постоянно. Это прямое нарушение правил устройства электроустановок (ПУЭ). Такие случаи бывают, если нерадивые электрики будут копаться в распределительном щитке и, без ведома хозяина, поменяют местами фазу и ноль.

Подсоединение китайской люстры

На рынке люстры из поднебесной представлены очень широко. Благодаря низкой цене и огромному выбору, они популярны у населения, а вот с электрической начинкой возникают сложности. Рекомендуется перед ее установкой и включением в сеть провести предварительные испытания. Начнем с визуального осмотра: небрежные соединения, тонкие в сечении провода, слабый слой изоляции на них уже должен насторожить. Чтобы проверить качество изоляции можно все провода собрать вместе и попробовать закоротить их на корпус через тестер. Прибор не должен давать никаких показаний. Если это не так, то люстру необходимо разобрать и устранить причину. Затем проверяется контакт в каждом рожке отдельно. Для этого прозванивается цепь, идущая от патрона до конца провода. На этом этапе можно вычислить провод, идущий от центрального контакта в патроне, для его последующего крепления к фазе, как того требует стандарт и нормы безопасности.

Подключаем люстру

Сначала зачищаем и проверяем контакты в самой люстре – тем же мультиметром в режиме прозвонки цепи. Для этого ставим один щуп на корпус, другой – поочередно на все контакты люстры, в том числе внутри патронов. Наша цель – убедиться, что короткого замыкания на корпус нет.

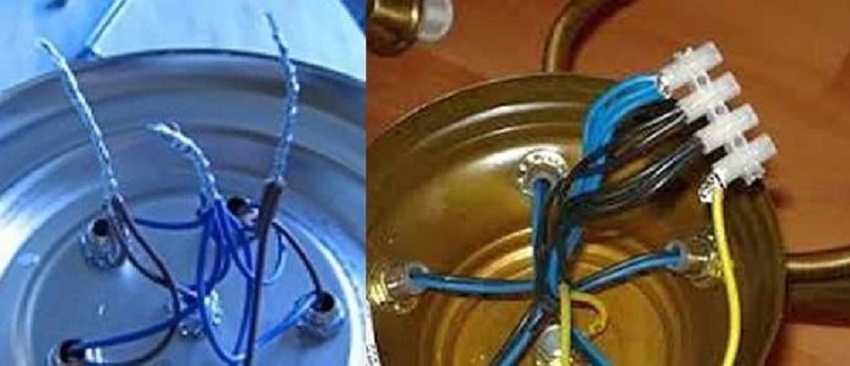

Затем объединяем группы проводов: все нулевые – в одну скрутку, фазные – по желанию (например, в пятирожковой люстре можно зажечь по отдельности две и три лампы, а можно – одну и четыре). Заземляющий провод – отдельно.

Следующий этап – монтируем люстру на потолок на крючок или специальную монтажную планку.

И наконец – подключаем провода: сначала заземление, потом нулевой, и последними – фазные. Лучше сделать это через винтовые или пружинные клеммы – они очень дешевы, и гораздо надежнее скруток. Кстати, изоленты из ПВХ имеют свойство быстро рассыхаться. На тот печальный случай, когда заземляющий провод есть только в люстре – следует надежно заизолировать его, чтобы исключить случайный контакт с другими проводами.

В финале убеждаемся в хорошей изоляции контактов и закрываем места подключения декоративной накладкой.

Более наглядно порядок подключения люстры представлен в следующем видео:

Вот и все! Можно устанавливать плафоны, включать автомат в щитке – и да будет свет в вашем доме!

Подключение одной люстры сразу на два выключателя

Кроме того, в их монтажной схеме есть три контакта:

  • общий вывод к фазовому проводу или напрямую к люстре;
  • пара вспомогательных контактов для соединения выключателей между собой.

Такой вариант электрораспределения необходимо тщательнейшим образом продумать заранее (и если в квартире или офисе ремонт, то еще до начала ремонтных мероприятий). А иначе потребуется ни больше ни меньше как проложить еще одну проводку в помещении. Ну, и последующий косметический ремонт сделать, разумеется.

Техника безопасности при монтаже люстр с подключением к выключателям

Тем, кто собрался самостоятельно подключать люстру к любому из вышеописанных выключателей любым из вышеописанных способов, стоит лишний раз напомнить, что монтажные работы по установке светильников и качественному подключению выключателей должны проводиться с соблюдением техники безопасности. И следующие правила являются обязательными для исполнения:

  1. Любые электро-мероприятия проводятся только при полном обесточивании соответствующей ветки проводки (и не надо довольствоваться положением «выкл» на выключателе, лучше перевести в соответствующее положение автоматы электрощитка).
  2. Нельзя соединять скруткой провода медные с алюминиевыми. Это чревато пожаром.
  3. Необходимо не допускать соприкосновения проводов, находящихся под напряжением и разомкнутых для тестирования.
  4. Требуется внимательно следить за проводной маркировкой, когда нужно подключить люстру к одиночному выключателю, а тем более, к двухклавишному. Нулевой провод всегда помечен литерой «N», фаза — литерой «L».
  5. Определять, на каком из проводов находится фаза, а на каком ноль, следует с помощью специальной индикаторной отвертки. И касаться ею оголенных кончиков проводов надо строго поочередно.
  6. На период тестирования проводов электроэнергия подключается, но сразу после окончания процесса нужно обязательно снова обесточить необходимый монтажный участок.
  7. Соединение проводов надо проводить с использованием специальных клеммных зажимов или методом скрутки с обязательной последующей изоляцией кончиков проводов защитными колпачками.

В принципе, самостоятельно подключить любую люстру несложно и недолго. А главное – недорого! Надо только четко следовать инструкции и не торопиться. Тогда все непременно получится, и люстра будет освещать помещение так, как этого хочется людям, там живущим или работающим.

Определение назначения проводов в люстре

Чтобы исключить риск ошибок во время подключения, желательно иметь в наличии электрическую схему, которая обычно присутствует в паспорте на осветительное устройство. По ней можно легко понять, как правильно подключать люстру, так как у каждого провода имеется обозначение и присутствует порядок, в котором должно производиться их подключение. Если исходить из действующих стандартов, то они должны иметь следующие цветовые обозначения:

  • белый или коричневый цвет — фаза;
  • синий цвет — ноль;
  • желто-зеленый цвет — защитный заземляющий.

Бывает так, что на люстру нет паспорта и по цвету проводов сложно понять, какой из них чему соответствует. В этом случае понять, как подсоединить люстру, можно при наличии мультиметра — специального устройства, позволяющего определить их назначение.

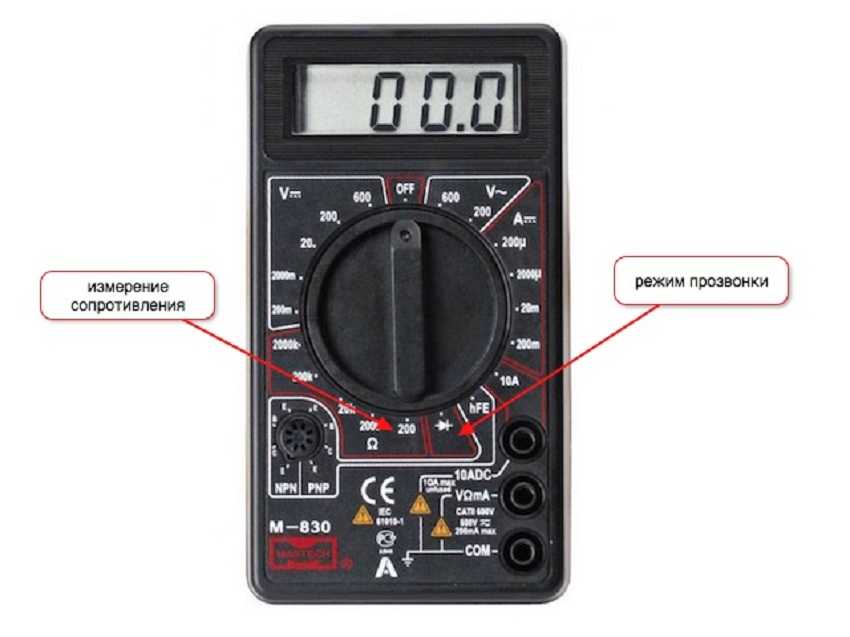

  1. Переводим прибор в режим прозвонки, после чего на время операции закорачиваем щупы. В этот момент должен прозвучать специальный сигнал, который подтверждает правильность выбора предела измерений и отсутствие проблем в работе мультиметра.
  2. На следующем этапе нужно вывернуть лампочку из люстры. Добравшись до патрона, можно увидеть основные контакты, из которых один будет расположен в центре (фазный), а другой — с краю (нулевой), он обеспечивает контакт с цоколем во время вкручивания лампы.
  3. Для работы мы будем использовать нулевой провод. Нужно один щуп прибора зафиксировать с боковым контактом патрона, а другой последовательно подводить к зачищенным проводам, которые торчат из люстры. Когда после касания очередного провода возникнет звуковой сигнал, это следует считать подсказкой, что нами найден нулевой провод. Чтобы его в дальнейшем не перепутать, наносим на него отметку при помощи маркера.
  4. Теперь нужно понять, где находится фазный провод. Необходимо щуп прибора подвести к среднему контакту патрона, другим же щупом создают попеременно контакт с остальными проводами. Здесь также мы должны услышать звуковой сигнал. Здесь аналогично наносим метку.
  5. На следующем шаге мы должны узнать, сколько здесь имеется контуров. Сперва один щуп прибора фиксируем на фазном проводе, а затем второй последовательно подводим к среднему фазному контакту каждого из имеющихся патронов. Если у осветительного прибора только один контур, то при прикосновении к каждому патрону мы будем слышать сигнал. Бывает так, что некоторые патроны не имеют соединения с контуром. В этом случае узнать, присутствует ли здесь ещё один контур, можно, доводя щупы до средних контактов патронов и третьего провода. При наличии сигнала станет ясно, что у данного осветительного прибора два контура, а последний обнаруженный провод является фазным.
  6. Если проверка показала наличие лишь одного контура, то можно сделать вывод, что третий провод выполняет роль заземляющего. Чтобы убедиться в этом, нужно щуп подвести к металлическим элементам корпуса люстры, а вторым в этот же момент дотронуться до третьего провода. В ответ мы должны услышать сигнал.

Подготовительный этап

Для начала нужно разобраться с проводами, которые выходят из потолка. Их может быть два, три или четыре. Если проводов больше двух, то один из них может быть заземлением. Отличить его достаточно просто: у него желто-зеленый цвет изоляции. Это требование одинаково во всех странах, поэтому ошибка исключена.

Дальше нужно найти ноль и фазу. Они могут быть любого цвета. Для этого нам понадобится обычная индикаторная отвертка. Сначала нужно отвести концы проводов друг от друга на безопасное расстояние и перевести клавишу выключателя в положение «включено». После этого прикоснуться индикаторной отверткой к каждому из проводов. При прикосновении к фазе она будет светиться, при прикосновении к нулю — нет.

Затем необходимо перевести выключатель в положение «выключено» и для гарантии дополнительно отключить автомат на щитке. Чтобы не было путаницы, проидентифицированные провода можно пометить цветным маркером или изолентой.

Дальше нужно разобраться с проводами, выходящими из люстры. Заземляющий, как мы уже знаем, имеет желто-зеленый цвет. При наличии маркировки он обозначается РЕ, фаза — L, ноль — N.

Провод заземления есть в новостройках и недавно отремонтированных домах

Ищем фазы и ноль

С остальными проводами нужно разбираться: где «фаза» а где «ноль». В домах старой постройки все провода обычно одного цвета. Чаще всего — черного. В новостройках могут быть черные и синие, или коричневые и синие. Иногда присутствует красный. Чтобы не гадать по цветам, проще их прозвонить.

Если на потолке у вас три провода, а на стене двухклавишный выключатель, у вас должно быть две «фазы» — на каждую из клавиш и один «ноль» — общий провод. Прозванивать можно мультиметром (тестером) или индикаторной отверткой (это специальная отвертка с лампочкой, которая загорается при наличии напряжения). При работе перевести клавишу выключателя в положение «включено» (входной автомат на щитке тоже включен). После прозвонки, клавиши выключателя переведите в положение «выключено». Если есть возможность, лучше вырубить и автомат на щитке и подключать люстру с выключенным питанием.

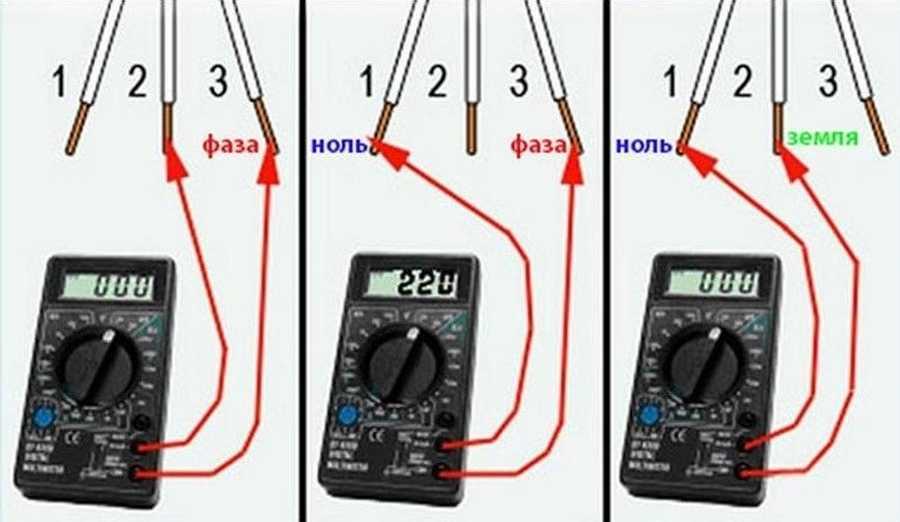

Прозвонка проводов на потолке мультиметром

Как прозвонить и определить провода мультиметром показано на фото. Выставляете переключатель в положение «вольты», выбираете шкалу (больше 220 В). Попеременно касаетесь щупами пар проводов (щупы, держите за ручки, к оголенным проводникам не прикасайтесь). Две фазы между собой не «звонятся» — на индикаторе никаких изменений не будет. Если вы нашли такую пару, скорее всего, — это две фазы. Третий провод, скорее всего, «ноль». Теперь каждую из предполагаемых фаз соединяйте щупами с нулевым. На индикаторе должно быть 220 В. Вы нашли ноль — в международной спецификации он обозначается буквой N — и две фазы — обозначаются L. Если все провода одного цвета как-то обозначьте их: краской, цветным маркером, куском липкой ленты. Фазы — одним цветом, ноль — другим.

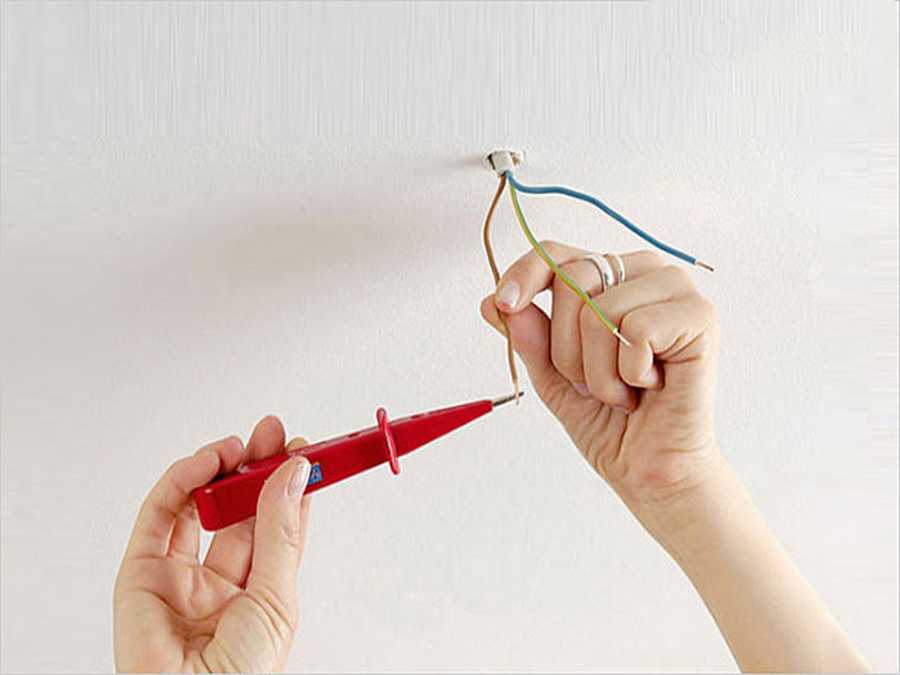

Работать индикаторной отверткой проще: просто прикасаетесь ее концом к оголенному проводнику. Светится — фаза, нет — ноль. Очень просто.

Использование индикаторной отвертки для поиска фазы

Полезные материалы:

Если проводов торчит только два, то один из них — фаза, другой — ноль. При этом на выключателе одна клавиша. Других вариантов нет.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
