Как выглядит схема люстры с пультом управления: схема конструкции и технология подключения
Процесс подключения люстры с пультом достаточно простой. Однако технология зависит от нескольких факторов:
- рабочего диапазона системы;
- типа используемых ламп;
- места размещения люстры.
Схема подключения люстры с дистанционным управлением
При этом способ крепления проводов выполняется по стандартной схеме. Для этого может быть использована DIN-рейка или специальный металлический крюк. Производители прилагают к каждой модели инструкцию по монтажу, поэтому вникнуть в особенности этого процесса сможет каждый.
Дистанционные системы могут использовать в качестве рабочего диапазона пульта для люстры 3 канала:
- радиоволновой;
- инфракрасный;
- интернет и мобильная связь.
Сборка дистанционной системы управления зависит от того, насколько правильно подобрано место монтажа контроллера, которым осуществляется прием сигналов, идущих от стационарного выключателя или пульта.
В люстрах с ПДУ зачастую применяется последовательное соединение, при котором выход из строя одного элемента, влияет на работу последующих
Контроллер преобразует сигнал и выполняет команду:
- Включение ламп по группам.
- Настройка яркости освещения.
- Активация функции поиска пульта.
Производители прилагают к каждому контроллеру электрическую схему с указанием расцветки проводов и места их соединения. В процессе сборки рекомендуется следовать этой инструкции.
Полезный совет! Если контроллер имеет компактные размеры, оптимальным местом для его установки станет декоративный колпак в конструкции люстры. Он предназначен для маскировки зоны подключения проводов на потолочном основании.
Пульт и контроллер созданы для совместной работы друг с другом, они настроены на одну общую частоту и, кроме того, используют специально созданный под них алгоритм шифрования радиосигналов
Порядок подключения люстры с пультом управления
Процесс подключения осветительного прибора с дистанционным управлением практически не отличается от монтажа обычной люстры
Очень важно, чтобы подпитка осуществлялась строго от предназначенных для этих целей контактов с соответствующей полярностью. Иначе существует риск того, что лампы не включатся или испортятся

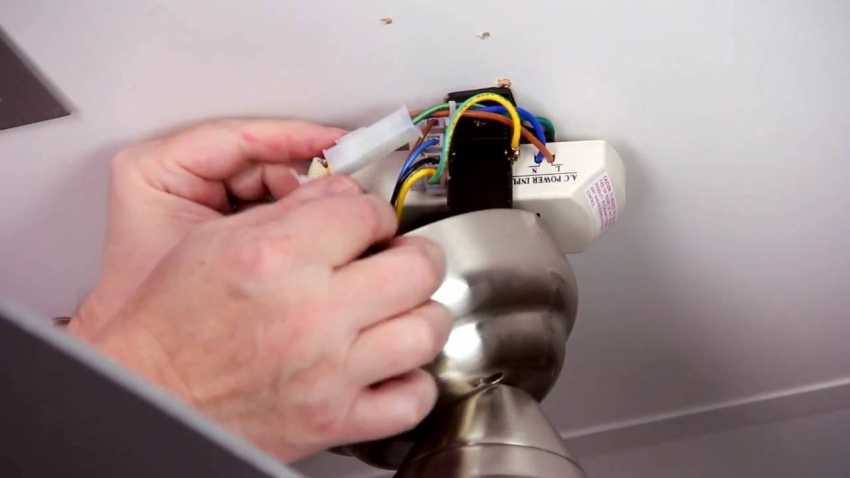

Установка люстры с пультом управления осуществляется так:
- Монтаж рейки или крюка для крепежа люстры на потолке.
- Отключение питания с кабеля на потолке и поиск фазного провода.
- Подключение нулевого и фазного провода к соответствующим клеммам.
- Фиксация люстры на крепежной планке.
- Установка абажуров.
- Установка источников света – лампочек.
- Подача напряжения и проверка подключения.
Методика крепления люстры к потолку остается прежней: крюк или металлические DIN рейки, которые вкручиваются в потолок и на них фиксируется корпус
Если люстра имеет объемную и тяжелую конструкцию, следует использовать другой способ крепления. Такие приборы состоят из двух частей: массивного основания, где установлен трансформатор и регулирующая аппаратура, и внешней панели, усаженной декоративными патронами. В этом случае основание фиксируется на потолке с помощью 4-х дюбелей, после чего осуществляется подключение проводов питания. Затем монтируется внешняя панель с помощью декоративных болтов.
Контроллер, который мы ремонтируем
Теперь самое интересное – я опишу процесс ремонта контроллера Kedsum K-PC803, фото внешнего вида которого я уже приводил в начале статьи.
Схема этого контроллера почти полностью совпадает со схемой, приведенной выше. Разница лишь в том, что в этом контроллере не 2 канала, а 3. Но принцип абсолютно тот же. Уделим немного времени, чтобы познакомиться с некоторыми внутренностями и отличиями от приведенной схемы.
Вот как выглядит контроллер для управления люстрой на 3 канала изнутри:
Внешний вид схемы контроллера
Чуть поближе:
Внешний вид схемы контроллера поближе
Три реле (черные, слева) соответствуют трем каналам управления.
Справа от верхнего реле видим ряд черных полукруглых деталек. Это три ключевых транзистора и стабилизатор на +5В. Вот как это выглядит в другого ракурса:
Детали на печатной плате контроллера
На этом фото можно различить транзисторы Q1, Q2, Q3 – ключевые для включения реле (тип – С9013), стабилизатор +5В для питания радиочастотной части – L78L05, и микросхему декодера радиосигнала HS153SP-J.
Обратная сторона схемы (сторона пайки). На фото подписал выводы, чтобы было легче провести рекогнисцировку:
Печатная плата контроллера. Вид со стороны пайки
Двойной и одинарный выключатель
Для соединения люстры с одинарным выключателем все провода от лампочек объединяются в два соединения — фаза и нуль. В большинстве случаев соединять провода можно ориентируясь на цвет их изоляции. После формирования фазовых и нейтральных соединений, они подключаются к проводам от выключателя. Это видно по схеме 1.
4-ех, 5-ти, 6-ти рожковый вариант люстры, как правило, подключается с двойным выключателем. Он позволяет разделить лампы люстры на две группы и включать их по раздельности. Схема 2. Схема подключения на двухклавишный выключатель заключается в разделении электрических проводов от рожков люстры на 3 соединения (L1, L2, N). Первая и вторая является фазовыми проводами, третья для нейтрали.
- Все синие «нулевые» проводники на люстре соедините между собой, для этого можете их скрутить или соединить в клеммах.
- Оставшиеся фазные провода разделяете на две группы.
- Объедините первую группу (включается с левой клавиши).
- Объедините вторую группу (включается с правой клавиши).
Нельзя допустить, чтобы фазный и нулевой оголенные провода соприкасались друг с другом, иначе возникнет замыкание. Проведите проверку на правильность работы. Поочередно на выключателе зажимайте клавиши. Если все работает правильно, то люстра монтируется под потолок. Можно ее использовать. Как подключить люстру к двойному выключателю видео смотрите ниже:
Слабые места прибора
Чтобы выявить неисправность, нужно знать устройство люстры
У LED светильников с дистанционным управлением масса достоинств, но сбои в работе все равно случаются. У некоторых неполадок есть объяснимые причины.
Если силовая линия, от которой питается люстра, двужильная, возрастает риск перегорания прибора.
Заключение большого количества электроники в корпусе люстры провоцирует перегревы. Техника не выдерживает, ломается. Особенно этим грешат бюджетные китайские модели. Нужно внимательно следить за приходящим напряжением и непрерывным временем работы.
Распространенные неисправности:
-
Люстра не реагирует на команды или выключается самопроизвольно. Обстоятельства не меняются после замены батареек — нужно проверить кнопки с помощью камеры телефона, которая покажет луч при нажатии. Если найдена, можно почистить контакты или сменить пульт полностью. Если с кнопками всё в порядке, дело скорее всего в неисправности беспроводного переключателя. Схема устройства содержит металлоплёночный конденсатор, призванный гасить перенапряжение. Спустя 1–1,5 года эксплуатации его ёмкость падает, снижается напряжение до 6–7 В, электромагнитное реле перестает замыкаться, а микросхема работает некорректно. Проблема решается заменой конденсатора. Лучше остановить выбор на дорогой импортной модели.
- Лампочки при шевелении люстры могут светиться при слабом контакте с питающем кабелем. В таком случае следует проверить узлы проводки.
- Не функционирует группа ламп. При неисправности одного светодиода перестает работать вся лента. Можно попробовать найти и заменить нерабочий элемент или купить новую ленту. Причиной может быть трансформатор. Если мультиметр на выводах показал отсутствие напряжения, деталь меняют.
- Отказ светильника работать — повод проверить напряжение подходящего кабеля вольтметром, исключить короткое замыкание между фазой и нулём, проверить целостность ламп.
- Заметное мигание или отключение ламп при регулировке освещения. Стандартные диммеры не приспособлены для регулировки яркости LED источников, подключение светодиодной люстры требует специального оборудования на основе широтно-импульсной модуляции (ШИМ).
Система дистанционного управления
Обычный выключатель закреплён на одном месте. Это достоинство и недостаток одновременно – он никогда не потеряется, его легко найти в темноте, но чтобы включить и выключить свет необходимо идти к месту установки.
Пульт ДУ можно носить с собой и управлять светом, не вставая с кровати. Но такое устройство легко потерять в комнате. Этого недостатка лишена система из малогабаритного пульта ДУ и стационарного выключателя. В более продвинутых моделях есть функция звукового сигнала на переносном модуле при команде со стационарного блока.
В основу работы пульта дистанционного управления заложена передача команд при помощи радиоволн.
Состоит такая система из двух блоков:
- Передатчика, находящегося в блоке дистанционного управления. В зависимости от нажатых кнопок, он подаёт управляющий радиосигнал на приёмник, находящийся в люстре. Питание пульта ДУ осуществляется от батареек;
- Радиоприёмника, находящегося в люстре. Этот приёмник настроен на приём сигнала только своего ПДУ. Полученные команды обрабатываются блоком автоматики, который управляет лампами. Питание осуществляется от сети 220В.
Система дистанционного управления
Принцип дистанционного управления
Команды подаются нажатием кнопок на пульте и радиоволнами передаются в приёмное устройство, встроенное в контроллер – электронный блок, управляющий её работой.
Состоит это устройство из следующих частей:
- блока питания;
- приёмника сигнала со встроенной антенной;
- логической схемы, расшифровывающей входной сигнал и передающей его на силовой блок;
- силовой блок – включает и выключает свет или меняет его яркость.
Контроллер выполняется малого размера и помещается в люстре или подвесном потолке.
Важно! Недостатком таких плат является чувствительность к перегреву и высокой влажности
Радиус действия управления
Прежде всего, определяется необходимая дистанция срабатывания. В обычных жилых помещения достаточно 8 метров. Такой дальностью обладают бюджетные системы. Они состоят из переносного пульта и встраиваемого контроллера.
Защита от помех и посторонних сигналов
В многоквартирном доме систем ДУ может быть много. Чтобы они не влияли друг на друга, пульт и контроллер должны быть взаимно настроены.
Для этого радиосигнал шифруется по определённому алгоритму, и команды от постороннего пульта не воспринимаются контроллером.
Обратите внимание! Недостаток этой схемы в том, что настройка выполняется на заводе и при утере или поломке пульта приходится менять весь комплект
Количество каналов управления
Число каналов управления соответствует кнопкам на пульте и количеству светильников, которыми может управлять система. Самые распространённые конструкции имеют 4 канала и 4 кнопки:
- A,B – управляют отдельными лампами или режимами работы светильника;
- С – включает свет полностью;
- D – отключает свет полностью.
Пульт ДУ
Мощность светильников
Люстры потребляют определённые мощность и ток, зависящие от числа и типа установленных ламп. В контроллерах устанавливаются системы коммутации для ламп общей мощностью до 1кВт. Это больше, чем любой из бытовых люстр.
Важно! При необходимости управлять большей мощностью выбирается контроллер большей мощности, или устанавливается дополнительное реле
Питание пульта и контроллера
Электронным схемам передатчика и приёмника необходимо электропитание:
- В пульте установлены обычные пальчиковые батарейки типа АА или ААА. Вместо них можно использовать аккумуляторы соответствующего формата;
- Контроллер подключается к сети 220В проводами, которыми запитана люстра. При подключении необходимо “ноль” и “фазу” подключать к соответствующим клеммам.
Места установки контроллеров ДУ
Монтируются платы ДУ в светильники любых конструкций, только необходимо учесть ток ламп и напряжение сети.
Устанавливается контроллер в одно из следующих мест:
- в пространство в потолке возле места подвеса светильника;
- в защитный кожух или корпус люстры;
- в монтажной коробке, к которой подключаются лампы;
- внутри гипсокартонной стены;
- вместо настенного выключателя.
Во все эти места контроллеры включаются просто в разрыв сети, за исключением установки вместо обычного выключателя. Для работы плате необходимо питание – фаза и ноль, а к выключателю приходят фаза и провод от лампы. Поэтому ноль необходимо подводить отдельно. Проще всего это сделать при установке выключателя в одном блоке с розетками.
Технические характеристики светодиодных люстр для дома
В последнее время потолочные светодиодные люстры с пультом для дома нашли обширное применение в качестве источников искусственной освещенности. В течение последних лет за счет постоянного развития технологий удалось существенно уменьшить стоимость светодиодов и продукции, где они используются.
Теперь такие источники света являются оптимальным решением для создания освещения за счет повышенной экономичности и продолжительного срока эксплуатации. Светодиодные люстры различаются габаритами и видом цоколя, температурой свечения и рабочим напряжением, которое может составлять от двенадцати до 220 вольт. Ниже мы подробнее коснемся технических характеристик.
Круглая
Мощность
Мощность светодиодного оборудования указывается таким же образом, как и у стандартных – в ваттах, однако здесь число намного меньше. Суть в том, что такие устройства функционируют на гораздо меньшем напряжении, потому потребляют существенно меньше мощности. При этом световой поток не уступает стандартным лампам.
Как понять, прибор какой мощности сравним с классическими светильниками? Изготовители уверяют, что получить эквивалентную мощность LED-люстры можно, если умножить указанное число на десять. Таким образом, четырехваттная светодиодная лампочка идентична в плане мощности сорокаваттной стандартной лампе накаливания. На самом же деле умножать нужно в пять или шесть раз. Ниже приведена таблица соответствия мощности лампочек накаливания, люминесцентных источников света и светодиодных люстр:
Лампа накаливания | Люминесцентная лампа | Светодиодная лампа |
---|---|---|
20 Ватт | 5-7 Ватт | 2-3 Ватт |
40 Ватт | 10-13 Ватт | 4-6 Ватт |
60 Ватт | 15-16 Ватт | 7-10 Ватт |
75 Ватт | 18-20 Ватт | 10-12 Ватт |
100 Ватт | 25-30 Ватт | 12-16 Ватт |
150 Ватт | 40-50 Ватт | 17-20 Ватт |
200 Ватт | 60-80 Ватт | 20-30 Ватт |
Количество ламп
Количество лампочек в светодиодных потолочных люстрах для дома может быть совершенно разным. Все зависит от того, какие задачи ставятся перед подобным осветительным оборудованием:
- для спальни оптимальным вариантом станет мягкое рассеянное освещение либо направленный свет;
- для гостиной в качестве дополнения к общей освещенности можно обозначить элементы интерьера и украсить помещение посредством торшера, бра и настольной лампы;
- для кухонного пространства можно создать дополнительное освещение рабочей зоны.
В городской квартире
В зависимости от поставленных целей можно подобрать от одного до нескольких светильников.
Площадь освещения
Важным показателем при выборе светодиодных люстр является площадь освещения. Поэтому, решив заказать такое оборудование, необходимо учесть форму помещения. В квадратной комнате распространение света осуществляется равномерно, тогда как в прямоугольном помещении необходимо изделие немного большей мощности или монтаж вспомогательных источников света. В частности, несколько интерьерных настольных ламп либо торшер напольного типа способны взять на себя функции второстепенной техники там, где недостаточно света, создаваемого главным источником освещения. Потолочные светодиодные люстры с пультом управления следует выбирать не только по размеру, но и по площади, которую они способны освещать.
Тип освещения | Варианты комнат | Количество света (Вт на кв м) |
---|---|---|
Спокойный, приглушенный | Спальня | до 12 Вт на кв м |
Помещения со средним уровнем света | Туалет, ванная, кухня, детская | до 18 Вт на кв м |
Помещение с яркой освещенностью | Гостиная, рабочий кабинет | 20 Вт на кв м |
Габариты
Здесь действует тривиальное правило – чем выше необходима яркость свечения, тем больша должна быть форма светильника. Менее мощная люстра имеет пропорционально меньшие размеры.
Собравшись приобрести такое осветительное оборудование, следует оценить его габариты, поскольку от них напрямую зависит то, насколько мощный и качественный источник освещения вы приобретете. Отметим, что традиционно размеры такой светотехники меньше, нежели ламп накаливания и энергосберегающих лампочек, благодаря чему можно эффектно украсить ею интерьер.
Современное изделие
Схема контроллера светодиодной люстры
Напоминаю, что этот дистанционный радиоуправляемый выключатель (блок управления) можно применять не только в люстрах, но и в других электронных устройствах. Можно коммутировать любое напряжение (в разумных пределах, при небольшой доработке печатной платы), и любые токи (ток ограничен током реле, но можно поставить дополнительные контакторы).
Схема контроллера приведена ниже:
Схема контроллера для люстры с пультом управления Sneha B-827
Схема взята мной с сайта www.tokes.ru, спасибо!
Имея эту схему, можно смело браться за ремонт контроллера, и шансы на успех довольно высоки.
Для подробного рассмотрения схемы я её увеличил, и разбил на 6 условных частей:
Схема контроллера светодиодной люстры, разбитая на части для легкого понимания
Рассмотрим каждую часть по отдельности.
1. Силовое питания и коммутация
В эту часть схемы входят входные и выходные цепи, и контакты реле, через которые питается нагрузка.
Катушки реле входят в 3-ю часть схемы.
Ноль и фаза поступают дальше.
2. Схема питания 220 – 12 В
На эту часть приходит напряжение 220В, ноль и фаза. Ноль проходит на диодный мост через дроссель, который в некоторой степени устраняет высокочастотную помеху по питанию, которая может приводить к сбоям. Для этой же цели служит конденсатор С1.
Фаза на диодный мост приходит через гасящий конденсатор С2, который для безопасной работы зашунтирован резистором R1.
Каждый диод диодного моста также зашунтирован конденсатором, для минимизации высокочастотной составляющей питающего напряжения.
Выход диодного моста нагружен на конденсаторы фильтра С3 и С4, которые служат для фильтрации низкочастотной и высокочастотной составляющих выходного напряжения моста. Напряжение стабилизируется цепочкой из последовательно соединенных стабилитрона VD2 на 12В и ограничительного резистора R4.
В результате в точке А образуется напряжение постоянного тока 12,5-15В по отношению к нулевому проводу (минус диодного моста).
3. Ключевые транзисторы
Ключевые транзисторы – это по сути усилители дискретного сигнала, который поступает с декодера. Они включены по классической схеме.
4. Схема питания 12 – 5 В
Далее напряжение 12В поступает на схему стабилизации питания +5В. Напряжение на входе этого стабилизатора понижается и стабилизируется цепочкой из резистора R6 и стабилитрона VD4 на 12В и подается на интегральный стабилизатор 78L05. Далее, стабилизированное напряжение +5В дополнительно фильтруется конденсаторами С5 и С6, поскольку нужно особое качество постоянного напряжения.
5. Радиомодуль
Напряжение питания +5В поступает на питание радиомодуля. Назначение радиомодуля – принять из радиоэфира сигнал от пульта управления, и выдать его в таком виде, чтобы его мог раскодировать декодер.
6. Декодер радиосигнала
Декодер получает сигнал на частотах, каждая из которых соответствует заранее обозначенному сигналу. Что творится в декодере – секрет фирмы, даташит на микросхему HS153SP-J найти не удалось.
“Продукт жизнедеятельности” декодера радиосигнала – дискретные напряжения порядка +5В, которые открывают ключевые транзисторы.
Кому будут интересны аспекты работы схемы, о которых я не сказал, либо есть чем меня дополнить и попрекнуть – пишите в комментарии!
Преимущества
Накладные светильники для стен и другие светодиодные изделия (несмотря на то, что стоят довольно приличных денег) обладают рядом весомых плюсов, которые выгодно их отличают от других ламп. Это, например:
- Большое количество различных функций;
- Пожаробезопасность (вероятность возгорания сведена к минимуму);
- Рассеивание света происходит равномерно, что позволяет создавать комфортное ощущение для человека;
- Уровень яркости освещения (можно выставлять через пульт управления);
- Долгий эксплуатационный период;
- Встроенный музыкальный центр.
И ещё одним плюсом таких моделей, конечно, является удобство использования. Что не говори, но, когда нет необходимости каждый раз бегать к выключателю, чтобы его включить-выключить, то это достойно аплодисментов.
Благодаря дистанционному управлению можно будет регулировать свет из любой точки комнаты. Кроме того у человека также есть возможность играть с цветами, выставляя каждый день что-то новенькое.
Производитель
Какие стоит покупать? Европейские или проверенные российские. Они используют качественные светодиоды, которые точно выработают гарантийный срок. Кроме того, они поддерживают гарантию, то есть, ремонтируют или заменяют вышедший из строя или поменявший свои параметры прибор.
Светодиодные люстры для дома могут быть очень разными
Вся проблема в том, что внешне неспециалист не может отличить качественные светодиоды от некачественных. Выявляется это в процессе эксплуатации — они теряют яркость или вообще перестают светиться. Вся надежда на контроль на производстве, который отбраковывает низкокачественные светодиоды. Недорогие китайские люстры, чаще всего, собираются именно на этих отбракованных светодиодах. Прогнозировать продолжительность или качество их работы невозможно. Исключение — проверенные китайские бренды, но цена на их продукцию недалеко ушла от европейских. Так что… выбора по сути и нет.
Другая проблема дешевых светодиодных люстр — некачественный преобразователь питания. Для качественного преобразования нужны качественные (читай — дорогие) компоненты и профессиональная сборка. Все это увеличивает стоимость прибора. А не до конца «выровненное» переменное напряжение быстро выводит из строя даже хорошие светодиоды, не говоря уже о бракованных.
Это интересно: Люстра в детскую комнату — способ освещения и предмет интерьера
Устройство
Любой осветительный прибор состоит из трех деталей:
- корпус;
- патрон (1 и больше);
- плафон (1 и больше).
Электрическая часть большинства обычных светильников состоит из проводов питания, подключенных к патрону, в котором установлена лампочка. Это основа, которая остается неизменной. При этом напряжение питания и род тока может отличаться в зависимости от типа установленных ламп.
Умные люстры и люстры с дистанционным управлением отличаются тем, что в их цепь добавлен приемник сигнала с пульта и устройство коммутации (включения) ламп. В зависимости от сложности лампы они могут не просто включаться и выключаться, но и, например, иметь возможность плавной регулировки яркости.
В люстре могут устанавливаться:
- галогенные лампы с напряжением питания 12 В;
- лампы на 220 В любого типа (если нет конкретных рекомендаций в инструкции);
- светодиодные лампочки постоянного тока, или отдельные светодиоды или сборки;
- возможно применение RGB-чипов для создания декоративной подсветки или светомузыки.
Если лампа просто включает и выключает свет, то используется блок реле с радиоуправлением. Если предусмотрена плавная регулировка, то для этого предусматриваются регуляторы переменного напряжения или ШИМ-контроллеры, для регулировки постоянного напряжения.
Итак, чаще всего электрическая часть люстры на пульте управления состоит из:
- Приемника управляющих сигналов. В зависимости от модели может работать в ИК-диапазоне, на радиочастотах, например, 433 МГц, по Wi-Fi или Bluetooth, в таком случае возможно управление со смартфона.
- Коммутационного прибора. Это устройство, на которое подаются команды от передатчика, оно включает лампу или группу ламп. Обычно этот узел конструктивно объединен с приемником.
- Групп источников света.
- Если используются низковольтные галогеновые лампы, светодиодные лампы или светодиодные сборки, то устанавливаются электронные трансформаторы, блоки питания на 12 В и светодиодные драйвера соответственно.
Радиореле на английском называются Wireless Switch. Чтобы найти эту деталь в корпусе люстры – ищите подобную надпись на корпусах блоков.
Схема
Давайте рассмотрим типовую схемы люстры с беспроводным управлением.
На иллюстрации изображена схема люстры 220 В с лампами – это самый простой вариант. Здесь нет никаких понижающих источников питания и преобразователей.
На этой схеме более наглядно изображено подключение дистанционного модуля на 4 группы ламп.
Обратите внимание, что в него выходит:
- 2 провода для подключения к сети;
- 5 проводов для подключения к нагрузке (зависит от количества групп, количество проводов на 1 больше чем количество групп – это общий ноль);
- 1 провод, который ни к чему не подсоединяется – это антенна, обычно белого цвета, но может и отличаться.
Нулевой провод – общий. Их два, один – для подключения к сети, другой – для подключения к нагрузке, их можно менять местами, на плате они припаяны к одной точке.
Внешний вид, на корпусе указана схема подключения:
Внутри такого модуля стоит плата:
Синие элементы – это реле. Это коммутирующие элементы, они подают напряжение на нагрузку. В них катушки на 12 В, для их питания реализована безтрансформаторная схема с гасящим конденсатором.
Вот вторая схема:
Это люстра с галогенными низковольтными лампами и светодиодной подсветкой. Один из самых распространенных вариантов. В средней части схемы для питания установлены (сверху вниз):
- Блок питания для светодиодов (Led transformer), но судя по схеме – это драйвер, к нему подключено 45 светодиодов на 3 В последовательно.
- 2 электронных трансформатора на 12 В для галогенных ламп (Electronic converter), к первому подключено 5 ламп на 12 В, а ко второму – 4. Эти лампы подключаются группами параллельно.
Особые случаи
В зависимости от вида устройства способы установки и подключения будут иметь особенности.

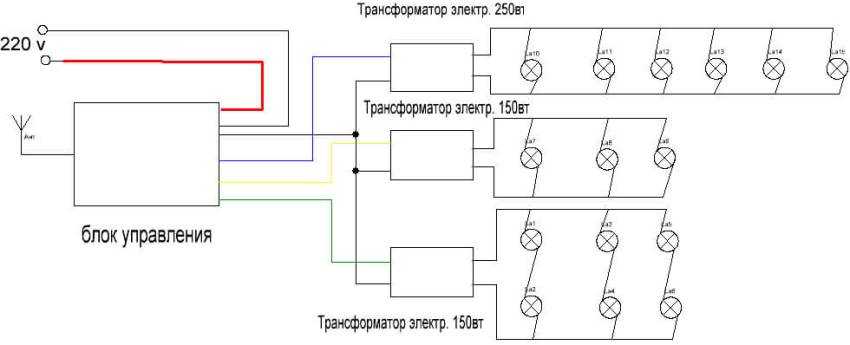

Модели с галогенными лампами
Галогенные лампочки подключаются параллельно, поэтому при поломке одного компонента остальные будут светиться
При покупке галогеновых ламп важно правильно подобрать мощность. Установка ламп, на которые не рассчитан трансформатор, грозит перегрузкой и поломкой
Для качественного подключения нужно выполнять следующие требования:
- Длина проводов от трансформатора до ламп должна быть не более 2 м, чтобы не снижалась яркость свечения из-за потерь.
- Нельзя устанавливать галогеновую люстру около источников тепла или на горючем материале.
- Запрещено использование диметров для управления галогенками.
Галогенные лампочки подключаются только в перчатках!

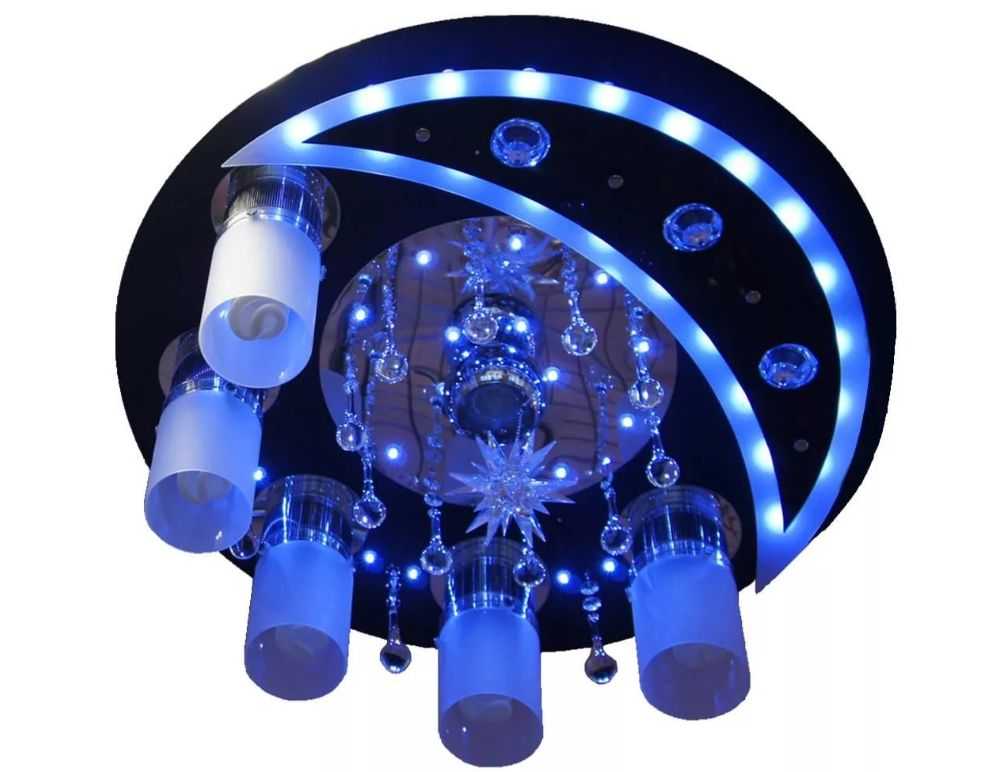

Подключение светодиодной люстры
Монтаж производится по стандартному алгоритму. Светодиодную люстру рекомендовано устанавливать в комнатах с подвесным потолком, так как он плохо переносит высокие температуры. При поломке одного светодиодного элемента требуется замена всей ленты. Устанавливая новые компоненты, требуется соблюдать полярности.
При наличии подсветки, гирлянд

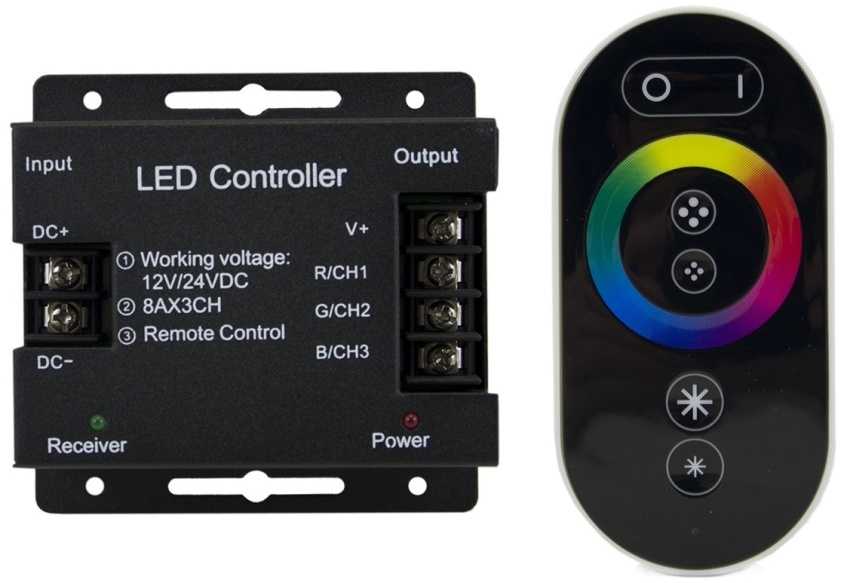

Дополнительно в составе прибора могут быть гирлянды и осветители. Они снабжены собственными блоками, которые имеют индивидуальные алгоритмы работы. Для изменения режима подсветки используются более сложные контроллеры и ПДУ.
Китайские люстры
На современном рынке широко представлена и китайская продукция. Они пользуются большим спросом у населения из-за низкой стоимости и большого дизайнерского разнообразия. Китайские устройства имеют в своем составе дешевую электронику, поэтому перед подключением надо обязательно провести предварительные испытания. Следует визуально осмотреть соединения, целостность проводов, изоляционные слои. Каждый контакт требуется проверить отдельно, всю цепь нужно прозвонить. Сломанный элемент требуется заменить.
Установка и подключение
С чего рекомендуем начать. Перед тем как вешать светильник, нужно его проверить. Поэтому возьмите небольшой шнур длиною до 1 м, установите к нему штепсельную вилку, подсоедините его свободным концом к концам проводов люстры и вилку вставьте в розетку. Если все лампы горят нормально, то можно переходить к монтажу. Если есть в комплекте пульт управления, то пощелкайте по его кнопкам, чтобы проверить, все ли работает. А лучше всю эту проверку сделать в магазине.
Теперь, что касается вопроса, как установить люстру и прикрепить к потолку. Есть несколько поверхностей, к которым прикрепляется потолочная люстра:
- Бетонная плита перекрытия.
- Гипсокартонная потолочная конструкция.
- Натяжной потолок.
Виды крепления люстр при монтаже на гипсокартонный потолок
Крепление люстры к бетонному потолку производится обычным образом на дюбели и саморезы. То есть, под монтажные отверстия прямо на потолке высверливаются отверстия, куда вставляются пластмассовые дюбеля. В них через металлическую крепежную планку ввинчиваются саморезы. А уже к планке производиться крепление люстры. В том случае, если светильник имеет большой вес, тогда ее крепят к потолку металлическими дюбелями.
Что касается гипсокартонной конструкции, то здесь все точно так же, как и в предыдущем варианте
Единственное, на что необходимо обратить внимание, это место установки и крепления. Оно должно точно попасть на металлический профиль каркаса потолка
С натяжными потолками все немного по-другому.
- во-первых, определяется место монтажа;
- во-вторых, по этому месту устанавливается монтажная конструкция, которая крепится к базовой поверхности (к бетонной плите перекрытия). Конструкция может быть выполнена или из деревянных брусков, или из металлического профиля под ГКЛ;
- в-третьих, производится установка натяжного полотна;
- в-четвертых, сам монтаж люстры.
Установка люстры на натяжной потолок
Подключение
Итак, перед тем как крепить люстру к потолку, необходимо провести подсоединение выходящих проводов и электрической подводки
Но обратите внимание, что в электрической схеме светильники несколько небольших блоков – это контроллер, приемник, блоки питания и так далее. Нередко производители оставляют их, так сказать, в подвешенном состоянии
То есть, они ни к чему не закреплены. Поэтому купите скотч и закрепите блоки, чтобы они не болтались.
Теперь подсоедините два провода разводки к проводам люстры. Это можно сделать при помощи скруток с изоляцией голых частей провода или использовать специальные клеммы Ваго. Второй вариант предпочтительнее.
Люстра для натяжного потолка
После проведения подключения, можно крепить саму люстру к кронштейну специальными декоративными гайками
Обратите внимание, что во многих моделях крепление гайками производится на болты. Так вот эти самые болты надо установить на определенном расстоянии еще на этапе сборки, то есть на полу
Это упростит подгонку крепежей под потолком и сведет сложность подгонки к нулю.
