Как выбрать провод

Практические советы

  1. Если прокладывается постоянная проводка, лучше использовать кабель с токоведущими жилами из одиночных проволок. Он меньше, чем многопроволочный, подвержен коррозии (за счет меньшей площади поверхности), и его проще зачищать перед подключением.
  2. Резина под действием озона, содержащегося в воздухе, стареет и покрывается микротрещинами. Поэтому желательно не использовать кабели с резиновым покрытием на солнечных местах. Предпочтительней бронированные варианты и прокладка кабелей в земле.
  3. Поливинилхлорид склонен к растрескиванию при сильном морозе, так что на улице лучше применять кабели с покрытием из полиэтилена.
  4. Полиэтилен недолюбливают пожарные, поэтому в помещениях предпочтителен стабилизированный самозатухающий полиэтилен (в марке провода обозначается как Пс).
  5. Кабели в свинцовой оболочке лучше прокладывать в летнее время. На морозе при их изгибе из-за малой морозостойкости свинца возможно образование микротрещин.
  6. Кабели АВВГнг, ВВГнг, АВБбШнг и ВБбШнг отличаются оболочкой или шлангом из ПВХ-пластиката пониженной горючести. Применяются в местах с повышенной пожароопасностью.
  7. Если вы собираетесь проводить кабель в водной среде (например, для подключения насосов в колодцах или для питания летнего фонтана на участке), вам потребуется специальная марка ВПП для погружных двигателей. К недостаткам этой модели можно отнести то, что кабель выпускается одножильным. А значит, для подключения насоса или фонтана придется использовать два провода, свитых между собой (чтобы не спутывались). Как альтернативу можно рассмотреть применение кабеля Lyonipompe французского производства. Он трехжильный, сечением от 1,5 до 4 мм2.
  8. Для временного подключения желательно использовать многожильные кабели марок КГ и ПВС (КГ — с медными многопроволочными жилами, снабженными резиновой изоляцией, в резиновой оболочке), для постоянного подсоединения: по улице — ВВГ, для прокладки в грунте — ВБбШв с защитной броней.
  9. Если кабель требуется провести через горючие материалы (атаковыми являются стены вашего деревянного дома или нефтесодержащие вещества в вашем гараже), в его обозначении должны присутствовать буквы «Н» (негорючий) или «нг» (не распространяющий горение). Это, например, кабели кгН и ВВГнг, которые, кстати, лучше использовать не только в деревянных домах (к вопросу о «кошкином доме»).
  10. Если на участке нейтральная почва с глубоким залеганием грунтовых вод, то вам подойдут кабели марок АВВГз и ВВГз, рекомендуемые для прокладки в земле с низкой коррозионной активностью при отсутствии возможности механических повреждений и растягивающих усилий. Если же местность болотистая и земля на участке вспучивается (это выясняется, например, по тому, что неглубоко вкопанная осенью садовая скамейка весной оказалась перекошенной; подобным образом могут себя вести столбы ограждения и т.п.), то лучше использовать кабели марок АВБбШв и ВБбШв (поливинилхлорид по жиле, поливинилхлоридная оболочка, броня из оцинкованных стальных полос, поверх нее герметичный внешний шланг), предназначенные для любых условий эксплуатации и стойкие к механическим повреждениям.
  11. Кроме того, следует знать, какое напряжение в сети и сколько фаз используется на вашем участке. Если 220 В и 1 фаза, то подойдет двух- или трехжильный кабель (третья жила — «земля» — обычно имеет меньшее сечение, чем другие). Если 380 В и трехфазный ток (что требуется для работы некоторых насосов и моторов), то необходим трехжильный (содинаковыми жилами) или четырехжильный кабель (четвертая жила — «земля»). Это отражается в маркировке изделия. Например,кг — 42,5 означает четырехжильный кабель с сечением основных жил 2,5 мм2.

Как рассчитать сечение провода?

Площади сечения жил стандартизованы. Их значения подбираются с ориентацией на силу тока, материал изготовления жил и условия прокладки. Ведь при эксплуатации кабеля на пределе его возможностей жилы буду нагреваться на несколько десятков градусов.

А если в одном лотке будет проложено несколько таких кабелей, то при взаимном нагреве изделий величина допустимого тока снизится до 30%.


Чтобы правильно рассчитать сечение провода, которое лучше всего подойдет для домашних магистралей, нужно высчитать суммарное значение тока всех квартирных электроприборов

Расчет делают по такой формуле Р/V.

Где:

  • Р – мощность приборов, параметры которой указаны в технической документации;
  • V – напряжение сети в 220 В.

Площадь сечения измеряют в квадратных миллиметрах. Так, один «квадрат» алюминиевого провода способен пропускать через себя от 4 до 6 Ампер. У медного аналога этот параметр достигает отметки в 10 Ампер.

К примеру для электроприбора мощностью в 4 киловатта по этой формуле сила тока становится равна 18,18 А = 4000 Вт/200В. Чтобы запитать такой прибор потребуется проложить проводку с медными нитями сечением в 1,8 мм2.

В качестве подстраховки полученное значение лучше дополнительно умножить на 1,5. Поэтому самый идеальный вариант для запитки такого мощного прибора – медный провод сечением 2 мм2. Если же рассматривать вариант установки алюминиевого аналога, то потребуется шнур, толщина которого больше в 2,5 раза.

Упростить задачу по расчету сечения проводов поможет приведенная ниже таблица.

Таблица, которой удобно руководствоваться при расчете сечения провода для домашней магистрали с учетом значения тока всех запитываемых электроприборов

Важный момент! Проектируя скрытую проводку, данные из таблицы необходимо умножать на коэффициент 0,8.

При открытом способен монтажа в том же частном доме в любом случае для надежности лучше использовать провод сечением от 4 мм2 и выше, отдавая предпочтение изделиям с высокой механической прочностью.

По показателям плоскости сечения монтажный кабель для ввода в дом должен быть на одну ступень выше той, которая необходима для обслуживания самых установленных электроприборов.

Чтобы сэкономить, такой провод можно применить только для ввода в дом и подключив к клеммнику, а через автоматы отвести линии нужного сечения.

Согласно предписаниям ПУЭ ПУЭ 7.1.34 каждая линия должна рассчитываться отдельно с ориентацией на конкретную нагрузку. Однако есть приемлемые для всех жилых объектов варианты со стандартными величинами сечения:

Конструкция силового кабеля

Наличие брони, экрана и его материал, тип изоляции, степень гибкости, число жил и сечение силового кабеля определяют его условия прокладки. Но вне зависимости от эти факторов кабель включает как минимум 3 конструктивных элемента:

  • токопроводящую жилу, по которой передается ток;
  • изоляцию токопроводящей жилы, которая предотвращает междуфазное короткое замыкание;
  • наружную оболочку, которая служит для защиты от механических повреждений и попадания влаги;

Для придания кабелю той или иной степени защиты и улучшения характеристик в конструкции могут быть использованы:

  • внутренняя экструдированная оболочка для придания кабелю правильной круглой формы и одновременно выполняющая роль поясной изоляции;
  • броня из двух стальных оцинкованных лент наложенных с перекрытием не менее 50%, обеспечивающих защиту от механических повреждений.

Токопроводящая жила

Алюминий или медь – это два основных материала, которые используют для изготовления токопроводящих жил. Выбор этих материалов обусловлен их высокими токопроводящими свойствами (низким сопротивлением).

В электрическом проводе может быть различное количество жил различной формы. Они могут состоять из одиночных проволок или с многопроволочными медными жилами.

Защитная оболочка

По характеру и составу защитной оболочки выделяют несколько основных видов исполнения:

  • резиновая;
  • полиэтиленовая;
  • маслопропитанная бумажная;
  • поливинилхлоридная.

С резиновой изоляцией используют при монтаже систем при максимальном напряжении на 10 кВ. Достоинствами данной изоляции является низкое впитывание влаги и хорошая гибкость, упрощающая монтаж сложных трасс. Главный недостаток – невозможность использовать в открытых сетях, в связи с неустойчивостью этого вида изоляции к ультрафиолетовым лучам и озону.

Силовой кабель с изоляцией из сшитого полиэтилена используется в сетях с любым напряжением и разделяется на группы по величине максимального напряжения. Первая группа используется при напряжении от 6 до 32 кВ, вторая – от 45 до 150 кВ и третья от 220 до 330 кВ. Такое покрытие выдерживает очень высокую температуру и влагу, а также имеет небольшой вес в сравнении с другими типами.

С маслопропитанной бумажной изоляцией электрический силовой кабель применяется для передачи электрической энергии в сетях с напряжением до 35 кВ. Для дополнительной защиты от влаги, механических и химических воздействий на бумажную изоляцию, в таком проводе имеется свинцовая оболочка. Алюминиевая оболочка не применяется в агрессивных химических средах, так как легко разрушается.

ПВХ — это один из самых распространенных на данный момент видов изоляционных материалов для электрического силового кабеля в бытовых и коммунальных сетях с напряжением до 660 Вольт, а также промышленных сетях низкого напряжения (1–6 кВ). Наибольшее распространение получила ввиду своей технологичности и низкой цены, а также высокой эластичности и негорючести.

Кабель помимо изоляции жил обычно имеет общую защитную оболочку, которая служит для объединения всех жил и защиты их от агрессивных сред, механических и других воздействий. Она так же выполняется из различных полимерных материалов, не проводящих электрический ток, может иметь различную толщину, гибкость и другие необходимые свойства.

Структурная основа кабельного изделия

Исполнением кабеля или электрических проводов определяются технико-эксплуатационные характеристики продукта. Собственно, исполнение кабельной или проводной продукции – это, в большинстве конструктивных вариаций, достаточно простой технологический подход.

Классическое исполнение:

  1. Изоляция кабеля.
  2. Изоляция жилы.
  3. Металлическая жила – сплошная/пучковая.

Металлическая жила – основа кабеля/провода, через которую протекает электрический ток. Главная характеристика, в данном случае, – пропускная способность, определяемая поперечным сечением жилы. На этот параметр оказывает влияние строение – сплошное или пучковое.

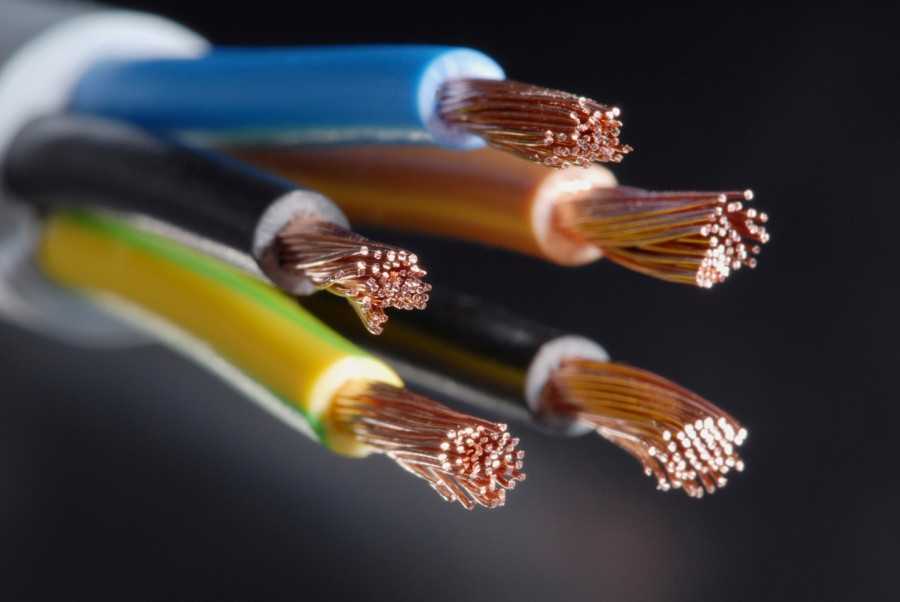

От строения зависит и такое свойство, как гибкость. Многожильные (пучковые) проводники по степени «мягкости» изгиба характеризуются лучшими свойствами, чем одножильные провода.

Структурное исполнение токоведущей части традиционно представлено «пучковым» или «сплошным» (монолитным). Это имеет значение, например, по отношению к свойствам гибкости. На картинке изображен многожильный/пучковый тип провода

Жилы кабелей и проводов в электрической практике, как правило, имеют цилиндрическую форму. Вместе с тем, редко, но встречаются несколько видоизменённые формы: квадратные, овальные.

Основным материалом для изготовления проводящих металлических жил выступают медь и алюминий. Однако электрическая практика не исключает проводники, в структуре которых присутствуют стальные жилы, например, «полевой» провод.

Если одиночный электропровод традиционно построен на одной токопроводящей жиле, кабель является продуктом, где сосредоточены несколько таких жил.

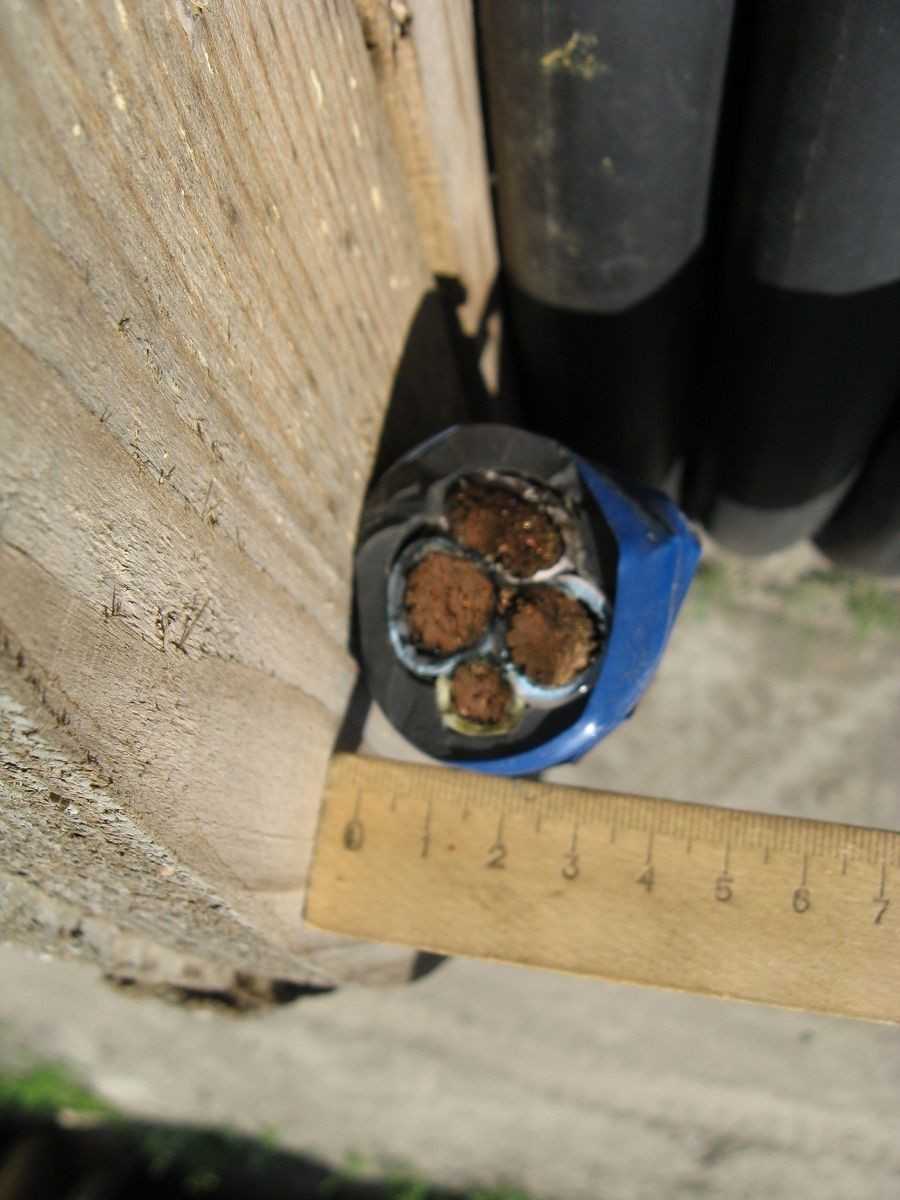

№1. Строение силового кабеля

Силовые кабели низкого напряжения рассчитаны на 10-35 кВ, а кабели высокого напряжения —  на 110-750 кВ и более. Понятно, что при таком диапазоне возможных значений, кабель не может иметь унифицированную структуру, но кое-какие общие элементы есть во всех образцах. Речь идет о токопроводящих жилах (ТПЖ), их защитной оболочке и общей (поясной) изоляции. Как правило, строение кабеля намного более сложное и включает массу дополнительных элементов.

Обычно в кабеле от 3 до 5 токопроводящих жил, каждая из них может быть выполнена из одной (монолитные, однопроволочные кабели) или нескольких переплетенных проволок (многопроволочные). Между проволоками в одной жиле изоляции нет

Чем больше проволок в одной жиле, тем более гибким будет кабель, что важно для некоторых участков

Жилы заточены в индивидуальную изоляцию, находятся в кабеле параллельно или в скрученном виде. Выполняются они из алюминия или меди, второй вариант лучше по всем параметрам. Алюминиевые жилы с площадью сечения менее 35 кв. мм и медные с площадью до 16 кв. мм делают из одной проволоки. При площади сечения 300-800 кв. мм для алюминиевых жил и 120-800 кв. мм для медных используют несколько проволок. Для промежуточных значений могут использоваться как монопроволочные жилы, так и многопроволочные. Также в кабеле часто присутствует нулевая жила и провод заземления. Площадь сечения нулевой жилы меньше, чем токоведущих.

Жилы заточены в общую изоляцию, поверх нее может располагаться экран, который дополнительно укрепляет изоляцию, но его основная задача – ослабление электромагнитных лучей. Если прокладка кабеля будет осуществляться в сложных условиях, то может использоваться броня или оплетка.

Структура кабеля, используемые материалы для изоляции и защиты существенно отличаются в зависимости от того, как производится монтаж – в земле, в помещении, на открытом воздухе. Сечение кабеля будет зависеть от потребляемой мощности электроприборов в доме. Все эти параметры подбираются и рассчитываются индивидуально. Общими требованиями остаются максимальное качество, долговечность и надежность. Наверное, нет смысла объяснять, что может случиться при использовании некачественного кабеля. Чтобы быть уверенным в собственной безопасности и комфорте, используйте продукцию проверенных производителей. Компания РКБ уже сделала такой отбор за нас – поставщик предлагает широчайший ассортимент кабельной продукции от зарекомендовавших себя производителей. Благодаря наличию многочисленных филиалов и собственных складов, доставка осуществляется в предельно короткие сроки. В случае чего, сотрудники помогут подобрать кабель необходимой марки.

Строение и структура

Область и условия применения обуславливают его внутреннюю структуру. Реже, ее может видоизменить производитель, но это должно быть отражено в его документах.

Тем не менее выделяется четыре компонента, которые присутствуют в абсолютно любой модели:

  • Жилы, проводящие ток;
  • Средства изолирования отдельных жил;
  • Оболочки;
  • Защитный наружный покров.

Иногда встречается нулевая жила и шнур заземления. Встречается использование специального экрана, понижающего воздействие электромагнитных полей, что преобразует возникающее в периметре проводки поле. Также наличие экрана способствует увеличению прочности и минимизирует негативное влияние окружающей среды.

Для обеспечения сохранности элементов под защитным слоем, между ними прокладывается промежуточный слой защиты.

Проводящие ток жилы изготавливаются из алюминия или меди. Алюминиевые выпускаются из одной или нескольких проволок, в зависимости от площади (S) сечения силового кабеля:

  • Из одной, если таковая до 35 мм;
  • На усмотрение производителя, если S до 300 мм;
  • Из двух алюминиевых проволок, если S 300-800 мм.

Иначе обстоит дело с вариантами из меди:

  • Одна проволока если S сечения до 16 мм;
  • На усмотрение производителя при S 25 -95 мм;
  • Используется многопроволочный вариант при S 120-800 мм.

Говоря о нулевой жиле, следует указать что площадь ее сечения значительно снижена, она размещается между другими и отмечается синим цветом при трехфазном токе.

При сравнении силового алюминиевого и медного кабелей, предпочтение стоит отдать варианту с жилами из меди. С одной стороны, образец из алюминия будет значительно дешевле, он широко распространён и применяется даже на линиях электропередач.

Однако, для выполнения работ в доме многие отдают предпочтение меди, у чего есть ряд причин:

  • Она эластична и прочна, меньше ломается при изгибах;
  • Контакты из меди в меньшей степени ослабевают и плавятся от повышенного контактного сопротивления;
  • Медь обладает меньшим сопротивлением, и, следовательно, лучшей проводимостью.

Критерии грамотного выбора

Залогом бесперебойной работы домашней магистрали электрической системы является качество комплектующих. А потому на этапе их приобретения одна из ключевых задач – выбрать кабель надлежащего качества.


Производители всегда указывают, из каких металлов выполнены жилы и какие материалы входят в состав оплетки изоляции; эти параметры обозначены в маркировке кабеля

Чтобы сориентироваться при выборе подходящего кабеля, нужно внимательно изучить маркировку изделия. На кабеле должны быть указаны: марка, название производителя и соответствие ГОСТу либо же техническим условиям. Величина сечения и марка кабеля должны с равным интервалом повторяться по всей длине наружной оплетки изделия.

Маркировка любого электрокабеля представлена числами и тремя буквами.

Первая цифра числового обозначения определяет  количество жил, вторая цифра – площадь сечения каждой из них, третья – расчетное напряжение сети. Остальные цифры указывают на класс гибкости шнура. Первая буква определяет тип материала, задействованного при создании верхней оплетки изоляции.


Если перед вами изделие, в маркировке которого на первом месте стоит буква «А», это значит, что жилы выполнены из серебристого металла – алюминия; если такая буква отсутствует – нити произведены из меди

Вторая буква указывает на тип провода:

  • «К» – контрольный;
  • «П» – плоский;
  • «М» – монтажный;
  • «Ш» или «У» – установочный;
  • «Мг» – монтажный с гибкой жилой.

Третья буква маркировки определяет материал, применимый для внутренней изоляции жил.

Варианты ее обозначения и расшифровки:

  • «П» – изоляция сделана из полиэтилена;
  • «В» или «ВР» – оплетка выполнена из резины;
  • «Пв» – применен вулканизирующий полиэтилен;
  • «Пс» – использован самозатухающий полиэтилен;
  • «С» – наружная оплетка сделана из свинца;

Резиновая изоляция может быть защищена найритовой оболочкой «Н» или поливинилхлоридной «В».


Пример расшифровки обозначения: ВВГ 4х2,5-380 – кабель с четырьмя медными жилами, имеющими площадь сечения 2,5 мм, рассчитанными на напряжение в 380 В, изолированными ПВХ оплеткой и заключенными в наружную ПВХ оболочку

Следующая буква обозначает тип кабеля: «НГ» – негорючий и огнестойкий, «Б» – бронированный, «LS» – не выделяет дым при плавлении. Изделия с бронированной оболочкой применяют там, где есть возможность механических повреждений.

Наличие в маркировке буквы «Э» сообщает, что между жилами присутствует наполнитель. Буквосочетание «ОЖ» показывает, что это однопроволочная жила.

Маркировка

Каждый провод имеет свою маркировку, которая указывает на его эксплуатационные характеристики:

  • NYM – в конструкции предусмотрен слой изоляционного материала из резины. Он препятствует образованию трещин и других дефектов при эксплуатации кабеля в неблагоприятных условиях. Используется в промышленной сфере;

  • ПВС – особенностью являются перекрученные жилы. Изготовлен из меди. Предназначен для бытового использования;

  • ВВГ – это силовой кабель. Используются в производственных помещениях и цехах;

  • ВВГнг – это также силовой кабель. Только, в отличие от вышеописанного, в его изоляции содержатся огнестойкие компоненты. Поэтому его рекомендовано использовать в помещениях, где нужно усилить пожарную безопасность.

Виды проводки для дома

По способу выполнения электропроводка может быть открытой и скрытой. Скрытые проводки делятся на две группы. К первой относятся проводки в разного рода трубах: стальных, стеклянных, асбоцементных, резиновых и др. Вторую группу образуют проводки в элементах строительных конструкций, без труб. Трубная прокладка позволяет в случае надобности производить беспрепятственную замену проводов. В сухих помещениях скрытая проводка осуществляется в трубах (изоляционных, изоляционных с металлической оболочкой, стальных), в глухих коробах, замкнутых каналах, а также специальными проводами. Во влажных помещениях — в трубах (изоляционных влагостойких, стальных), глухих коробах и тоже специальными проводами. В сырых и особо сырых помещениях скрытая проводка допускается только в изоляционных влагостойких трубах.

Выбираем сечение кабеля по мощности

Подобрать сечение провода можно по мощности приборов, которые будут подключаться. Эти приборы называются нагрузкой и метод может еще называться «по нагрузке». Суть его от этого не меняется.

Выбор сечения кабеля зависит от мощности и силы тока

Собираем данные

Для начала находите в паспортных данных бытовой техники потребляемую мощность, выписываете ее на листочек. Если так проще, можно посмотреть на шильдиках — металлических пластинах или стикерах, закрепленных на корпусе техники и аппаратуры. Там есть основная информация и, чаще всего, присутствует мощность. Опознать ее проще всего по единицам измерения. Если изделие произведено в России, Белоруссии, Украине обычно стоит обозначение Вт или кВт, на оборудовании из Европы, Азии или Америки стоит обычно английское обозначение ваттов — W, а потребляемая мощность (нужна именно она) обозначается сокращением «TOT» или TOT MAX.

Пример шильдика с основной технической информацией. Нечто подобное есть на любой технике

Если и этот источник недоступен (информация затерлась, например, или вы только планируете приобрести технику, но еще не определились с моделью), можно взять среднестатистические данные. Для удобства они сведены в таблицу.

Таблица потребляемой мощности различных электроприборов

Находите ту технику, которую планируете ставить, выписываете мощность. Дана она порой с большим разбросом, так что иногда трудно понять, какую цифру брать. В данном случае, лучше брать по-максимуму. В результате при расчетах у вас будет несколько завышена мощность оборудования и потребуется кабель большего сечения. Но для вычисления сечения кабеля это хорошо. Горят только кабели с меньшим сечением, чем это необходимо. Трассы с большим сечением работают долго, так как греются меньше.

Суть метода

Чтобы подобрать сечение провода по нагрузке, складываете мощности приборов, которые будут подключаться к данному проводнику

При этом важно, чтобы все мощности были выражены в одинаковых единицах измерения — или в ваттах (Вт), или в киловаттах (кВт). Если есть разные значения, приводим их к единому результату

Для перевода киловатты умножают на 1000, и получают ватты. Например, переведем в ватты 1,5 кВт. Это будет 1,5 кВт * 1000 = 1500 Вт.

Если необходимо, можно провести обратное преобразование — ватты перевести в киловатты. Для это цифру в ваттах делим на 1000, получаем кВт. Например, 500 Вт / 1000 = 0,5 кВт.

Далее, собственно, начинается выбор сечения кабеля. Все очень просто — пользуемся таблицей.

Сечение кабеля, мм2 Диаметр проводника, мм Медный провод Алюминиевый провод
Ток, А Мощность, кВт Ток, А Мощность, кВт
220 В 380 В 220 В 380 В
0,5 мм2 0,80 мм 6 А 1,3 кВт 2,3 кВт
0,75 мм2 0,98 мм 10 А 2,2 кВт 3,8 кВт
1,0 мм2 1,13 мм 14 А 3,1 кВт 5,3 кВт
1,5 мм2 1,38 мм 15 А 3,3 кВт 5,7 кВт 10 А 2,2 кВт 3,8 кВт
2,0 мм2 1,60 мм 19 А 4,2 кВт 7,2 кВт 14 А 3,1 кВт 5,3 кВт
2,5 мм2 1,78 мм 21 А 4,6 кВт 8,0 кВт 16 А 3,5 кВт 6,1 кВт
4,0 мм2 2,26 мм 27 А 5,9 кВт 10,3 кВт 21 А 4,6 кВт 8,0 кВт
6,0 мм2 2,76 мм 34 А 7,5 кВт 12,9 кВт 26 А 5,7 кВт 9,9 кВт
10,0 мм2 3,57 мм 50 А 11,0 кВт 19,0 кВт 38 А 8,4 кВт 14,4 кВт
16,0 мм2 4,51 мм 80 А 17,6 кВт 30,4 кВт 55 А 12,1 кВт 20,9 кВт
25,0 мм2 5,64 мм 100 А 22,0 кВт 38,0 кВт 65 А 14,3 кВт 24,7 кВт

Чтобы найти нужное сечение кабеля в соответствующем столбике — 220 В или 380 В — находим цифру, которая равна или чуть больше посчитанной нами ранее мощности. Столбик выбираем исходя из того, сколько фаз в вашей сети. Однофазная — 220 В, трехфазная 380 В.

В найденной строчке смотрим значение в первом столбце. Это и будет требуемое сечение кабеля для данной нагрузки (потребляемой мощности приборов). Кабель с жилами такого сечения и надо будет искать.

Немного о том, медный провод использовать или алюминиевый. В большинстве случаев, при прокладке проводки в доме или  квартире, используют кабели с медными жилами. Такие кабели дороже алюминиевых, но они более гибкие, имеют меньшее сечение, работать с ними проще. Но, медные кабели с большого сечения, ничуть не более гибкие чем алюминиевые. И при больших нагрузках — на вводе в дом, в квартиру при большой планируемой мощности (от 10 кВт и больше) целесообразнее использовать кабель с алюминиевыми проводниками — можно немного сэкономить.

№6. Популярные виды силовых кабелей

Различных модификаций силовых кабелей огромное множество, но в частном строительстве особенным спросом пользуются лишь некоторые типы изделий. Их и рассмотрим.

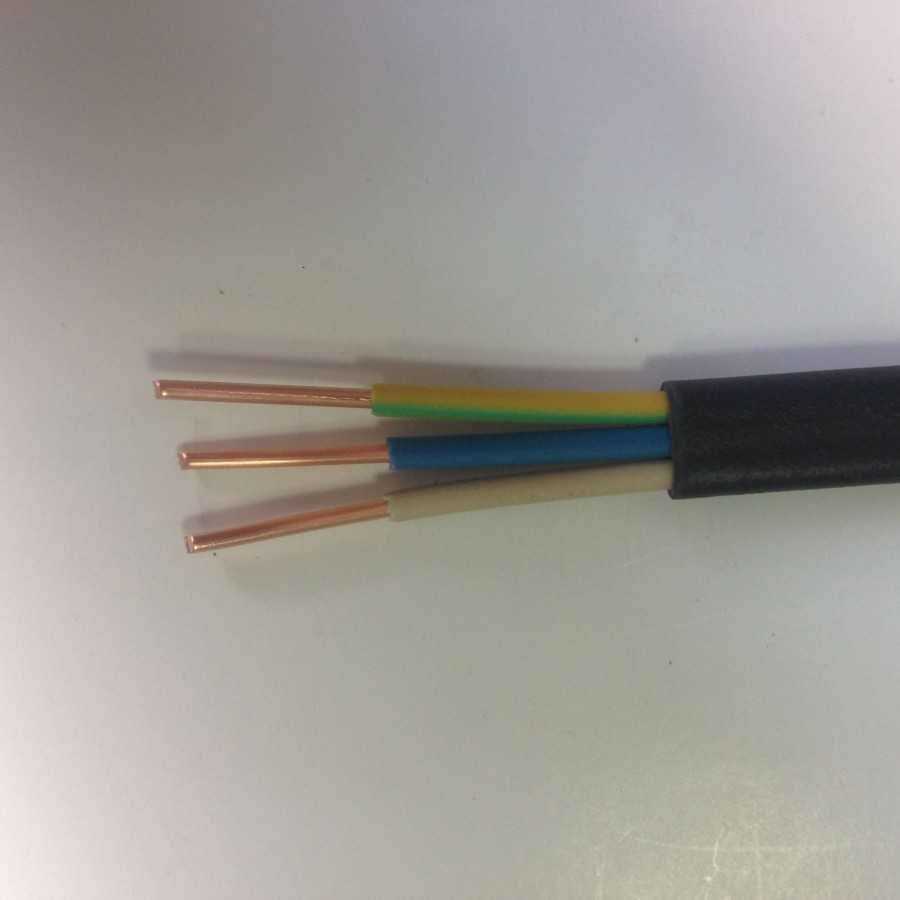

ВВГ

Жилы могут состоять из одной проволоки или из нескольких, всего в кабеле от 1 до 5 жил, сечение жилы – 1,5-260 кв. мм. Продается в бухтах длиной по 100-200 м, окрашен, как правило, в черный цвет, реже – в белый.

ВВГ выдерживает от -50 до +50С, может работать в условиях повышенной влажности, он прочный, стойкий к воздействию агрессивных химических веществ. Кабель не очень гибкий. Чтобы повернуть его под прямым углом, необходимо предусмотреть плавный изгиб, равный 10 диаметрам сечения.

У этого популярного вида кабеля есть несколько модификаций:

  • ВВГнг – кабель в защитном кожухе, который обеспечивает максимальную стойкость перед огнем;
  • АВВГ – тот же ВВГ, только с алюминиевыми жилами;

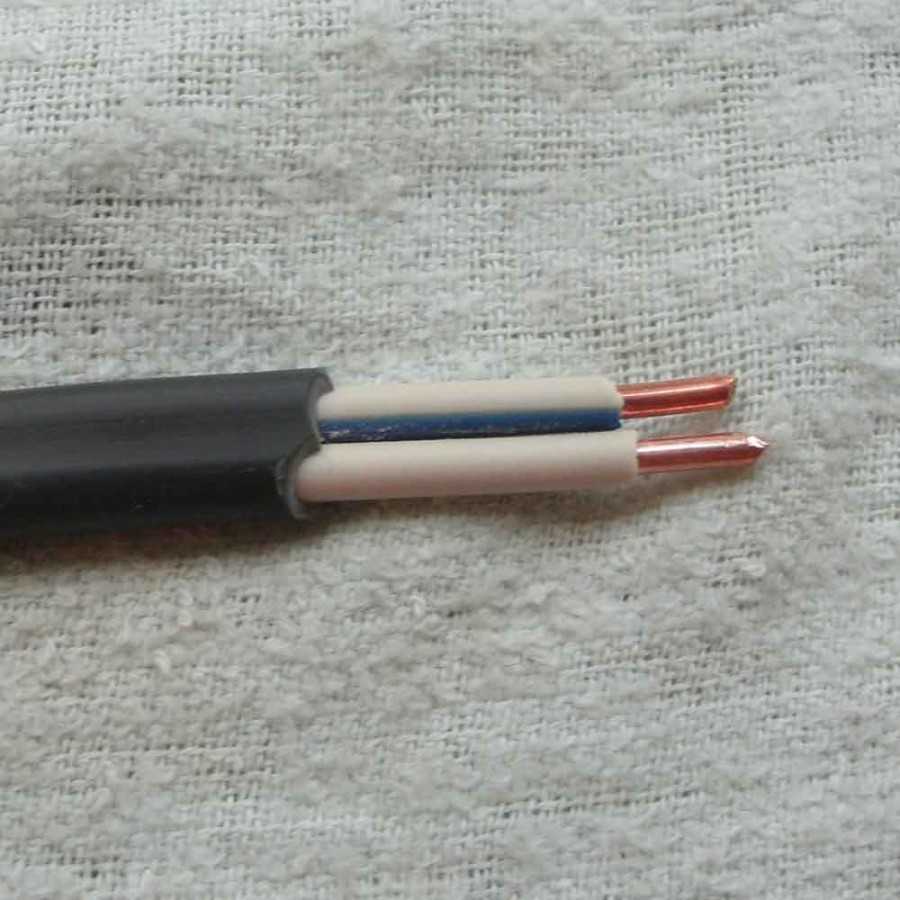

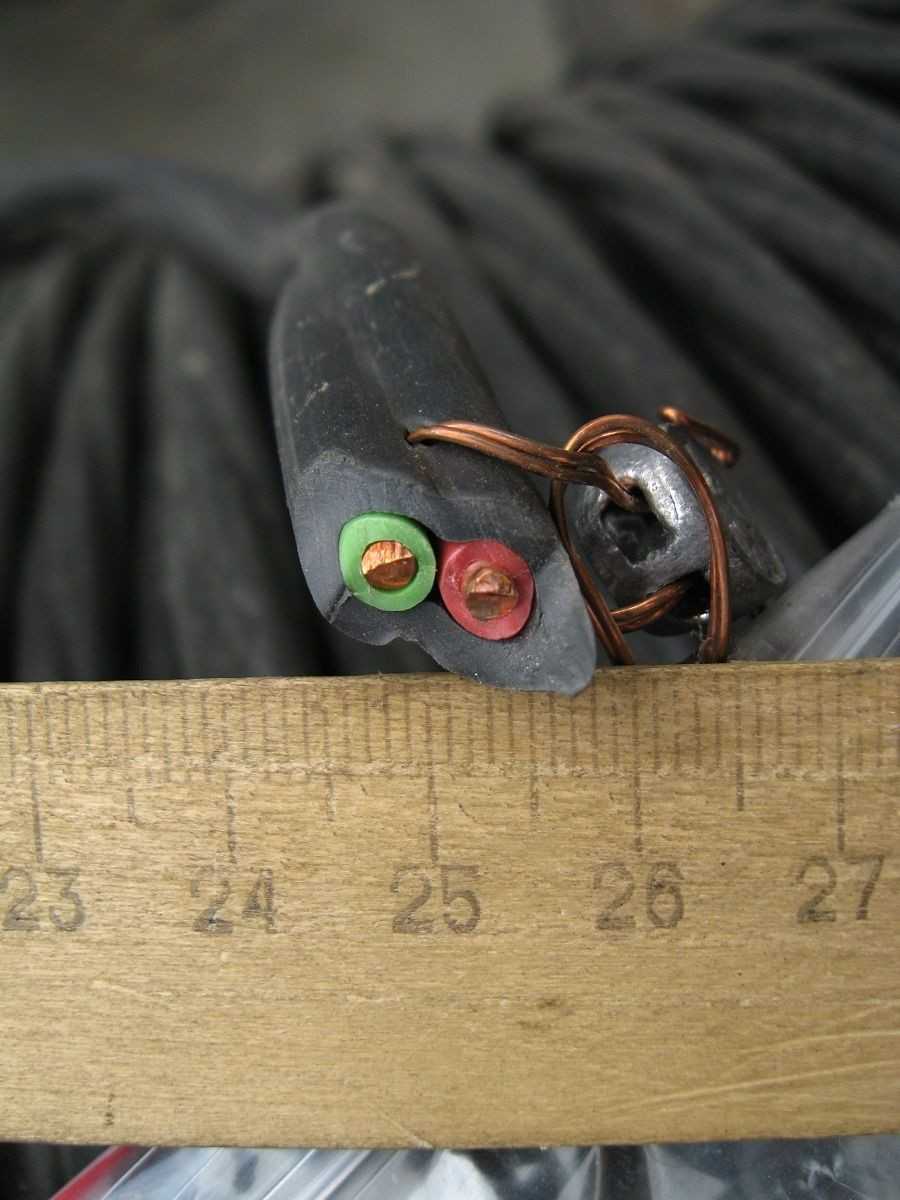

  • ВВГп отличается плоским сечением кабеля, в некоторых случаях такой вариант более удобен в плане монтажа;
  • ВВГз – кабель с дополнительным слоем ПВХ или резины между изоляцией и защитным кожухом.

Кабель данного типа подходит для монтажа сетей до 1000 В и частотой до 50 Гц, часто используется для наземного и подземного подвода электричества к дому.

NYM

Это зарубежный аналог отечественного кабеля ВВГ. Для его производства используют только медные жилы, профиль только круглый. Между индивидуальной и общей изоляцией находится слой из мелованной резины, благодаря чему кабель получает дополнительную огнестойкость.

Кабель состоит из 2-5 жил, рассчитан на напряжение до 660 В, выдерживает нагрев до +70С и отличается еще более высокой гибкостью, чем кабель ВВГ: радиус изгиба NYM – всего 4 диаметра кабеля.

NYM можно укладывать под землей, но лучше использовать гофротрубу. Солнечных лучей кабель боится.

Разновидности электрических кабелей

Если рассматривать исключительно кабели для силовых электрических схем, здесь основным видом выступают следующие силовые кабели:

  • ВВГ;
  • КГ;
  • ВБбШв.

Конечно, это далеко не полный перечень всей существующей кабельной продукции. Тем не менее, на примере технических характеристик можно сформировать общее представление о кабеле электрического назначения.

Исполнение под маркой ВВГ

Широко применяемая, популярная и надежная марка. Кабель ВВГ рассчитан для передачи тока с напряжением 600 – 1000 вольт (максимально 3000 В).

Изготавливается продукт двумя модификациями, с токоведущими жилами сплошной структуры либо пучковой структуры.


Продукт из категории электрических кабелей, отмеченный как популярный и часто выбираемый в качестве материала для построения электрических силовых линий

Согласно продуктовой спецификации, диапазон сечений жил 1,5 – 50 мм. Изоляция поливинилхлоридная позволяет использовать кабель в условиях температур -40…+50°С.

Существуют несколько модификаций этого вида кабельной продукции:

  • АВВГ
  • ВВГнг
  • ВВГп
  • ВВГз

Модификации отличаются несколько иным исполнением изоляции, использованием алюминиевых жил вместо жил медных, формой кабеля.

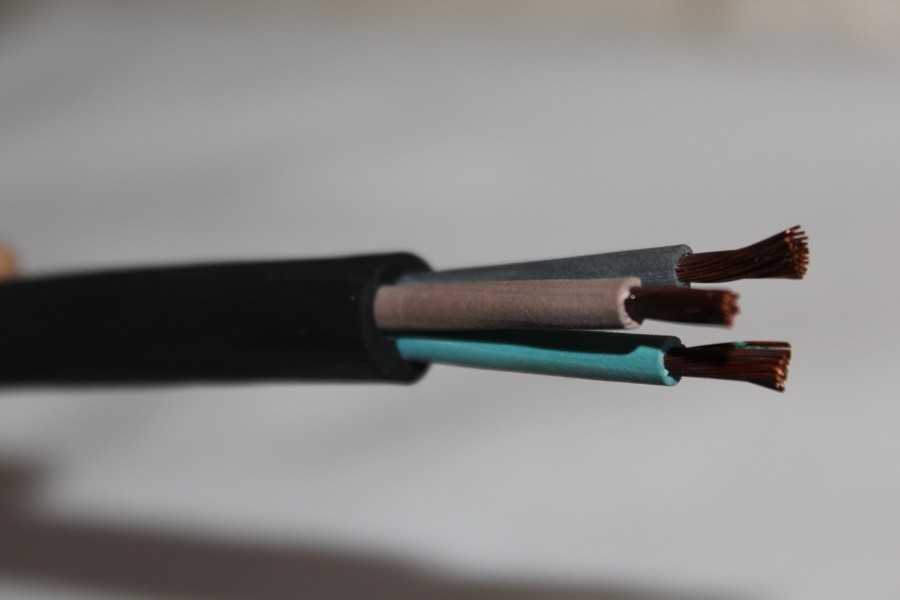

Силовой гибкий кабель типа КГ

Конструкция ещё одного популярного кабеля, характерного высокой степенью гибкости, благодаря использованию пучковой структуры токоведущих жил.


Исполнение силового гибкого кабеля марки КГ на четыре рабочих токоведущих проводника. Продукт отличается высоким качеством изоляции, демонстрирует хорошие технические характеристики

Исполнение этого вида предусматривает наличие до шести токоведущих жил внутри оболочки. Диапазон рабочих температур  -60…+50°С. Преимущественно, разновидность КГ используется для подключения силового оборудования.

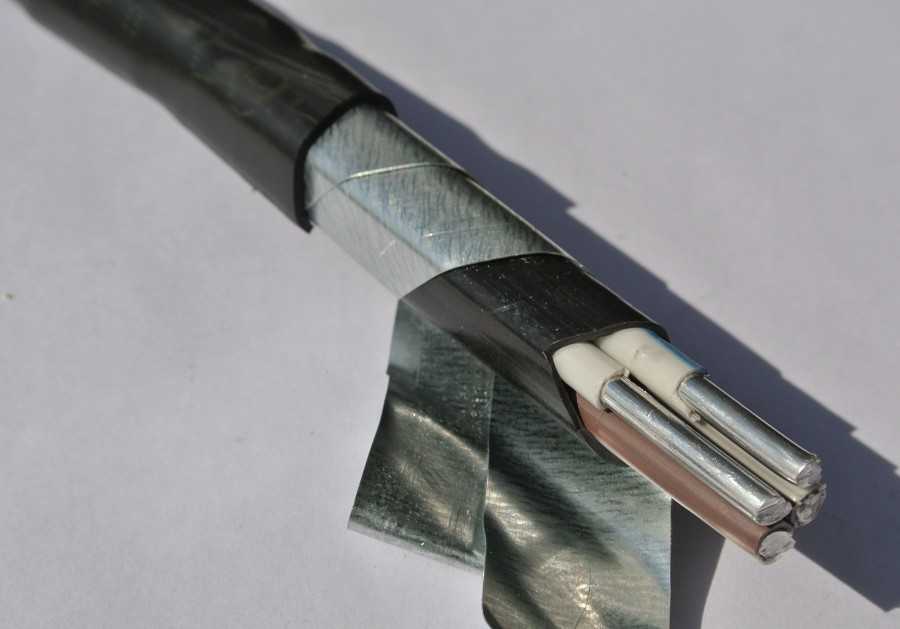

Бронированный кабель ВБбШв

Пример конструкции специальной кабельной продукции в образе продукта под маркой ВБбШв. Токопроводящими элементами могут выступать пучковые или сплошные жилы. В первом случае диапазон сечений 50-240 мм2, во втором 16-50 мм2.

Изоляция кабеля построена сложно-образованной структурой, включая поясную изоляцию, ленточный экран, стальную броню, битум и ПВХ.

Структура силового кабеля под высокое напряжение и значительные мощности. Это один из тех вариантов кабельной продукции, применение которой гарантирует надежность схемы

Существуют несколько модификаций этого вида:

  • ВБбШвнг – негорючая изоляция;
  • ВБбШвнг-LS – при горении не выделяет вредных веществ;
  • АВБбШв – наличие алюминиевых жил.

Умение читать маркировку кабельной продукции пригодиться при выборе изделий и разводке электрических сетей.

Буквенно-цифровая маркировка кабельного продукта: 1) литера 1 – металл жилы; 2) литера 2 – предназначение; 3) литера 3 – изоляция; 4) литера 4 – особенности; 5) цифра 1 – число жил; 6) цифра 2 – сечение; 7) цифра 3 – напряжение (номинал) (+)

Особенности типа материала жилы – Литера 1: «А» –алюминиевая жила. В любом другом случае – жила медь.

Что касается предназначения (Литера 2), то здесь расшифровки следующие:

  • «М» – под монтаж;
  • «П(У)», «МГ» – под монтаж гибкий;
  • «Ш» – инсталляционный; «К» – для контроля.

Обозначение изоляции (Литера 3) и ее расшифровка выглядит следующим образом:

  • «В(ВР)» – ПВХ;
  • «Д» – обмотка двойная;
  • «Н (НР)» – резина негорючая;
  • «П» – полиэтилен;
  • «Р» – резина;
  • «С» – стекловолокно;
  • «К» – капрон;
  • «Ш» – шелк полиамид;
  • «Э» – экранированная.

Особенности, о которых свидетельствует Литера 4, имеют свою расшифровку:

  • «Б» – бронированный;
  • «Г» – гибкий;
  • «К» – оплетка проволочная;
  • «О» – оплетка другая;
  • «Т» – для трубной укладки.

Также классификация предусматривает использование строчных букв и литер, обозначенных латиницей:

  • «нг» – негорючий,
  • «з» – заполненный,
  • «LS» – без хим. выделений при горении,
  • «HF» – без дыма при горении.

Маркировочные обозначения, как правило, наносятся непосредственно на внешнюю оболочку, причем по всей длине продукта через равные промежутки.

Таблица условных обозначений наиболее используемых типов проводов и их соответствие стандартам. Всегда есть возможность определить марку простым чтением непосредственно с оболочки изделия (+)

На нашем сайте есть статьи, посвященные выбору кабельной продукции для обустройства электрических сетей в квартире и доме, советуем ознакомиться:

  1. Какой кабель использовать для проводки в квартире: обзор проводов и выбор лучшего варианта
  2. Какой провод использовать для проводки в доме: рекомендации по выбору
  3. Каким кабелем делать проводку в деревянном доме: виды негорючего кабеля и его безопасная укладка

Заключение

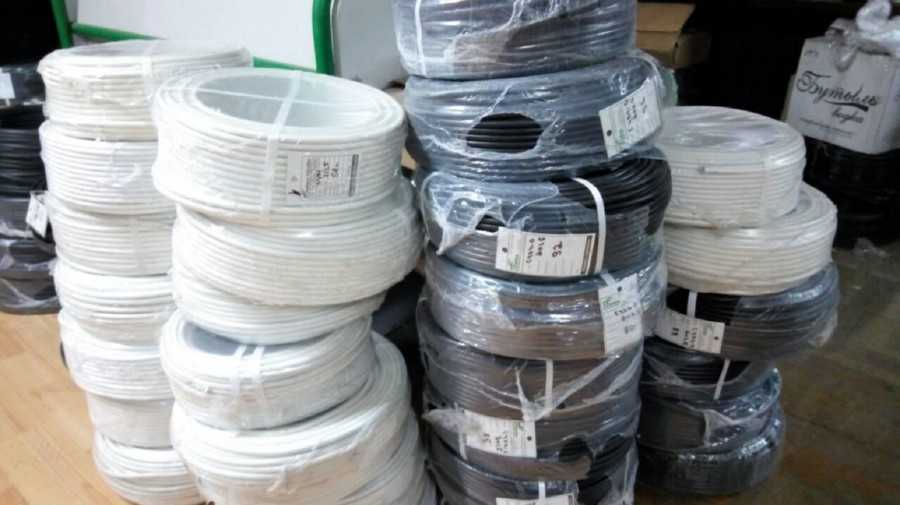

Диапазон цен электрокабелей, представленных в продаже довольно широк. Но, если где-то и можно сэкономить, то только не в этом случае. Если цена слишком низкая, это уже должно вызвать подозрение, поскольку при производстве кабельного изделия могли применяться некачественные материалы. Либо провод имеет сечение меньше заявленного. Так же мы не рекомендуем покупать продукцию неизвестных китайских производителей. Некоторые из них продают омедненные алюминиевые провода. Внешне они выглядят, как медные, но на самом деле отличаются рабочими характеристиками.

Опираясь на рекомендацию электриков, из разновидностей проводов, вы учитываете такие факторы, как: пожаростойкость, экономность, хорошая проводимость электроэнергии и качественная защита от внешних воздействий. Всё это подбирается под условия помещения, нагрузку и тип скрытой проводки. Она может быть встроена в стене или в гипсокартонных конструкциях. Полагайтесь на электрика не действуйте в одиночку. С учетом всех тонкостей смело идите покупать проводку, которая вам подойдет.

Выводы и полезное видео по теме

Видеороликом ниже демонстрируется урок «начинающего электрика».

Показан достаточно полезный видеоматериал, который рекомендуется к просмотру в качестве приобретения обобщающих знаний по проводам и кабелям:

Учитывая существование обширного ассортимента проводной и кабельной продукции, потенциальный электрик получает много вариантов под решение любых задач в области электрики.

Однако даже при таком разнообразии достаточно сложно подобрать подходящий продукт для конкретных целей, если нет соответствующих знаний. Будем надеяться, эта статья поможет сделать правильный выбор.

Есть, что дополнить, или возникли вопросы по выбору электрических кабелей и проводов? Можете оставлять комментарии к публикации, участвовать в обсуждениях и делиться собственным опытом использования кабельной продукции. Форма для связи находится в нижнем блоке.

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
