Как выбрать и самостоятельно уложить электрический теплый пол

Подготовка поверхности

Первый шаг. Демонтируем старое напольное покрытие и стяжку. При выполнении укладки пленочного теплого пола старую стяжку, если она в нормальном состоянии, можно не демонтировать. В случае же монтажа кабельной системы от стяжки придется избавиться. Тщательно очищаем поверхность от пыли и грязи.

Демонтаж напольной стяжки

Второй шаг. Укладываем слой гидроизоляционного материала. Традиционно используется полиэтиленовая пленка, но при желании вы можете выбрать и другую изоляцию

Важно, чтобы влагозащитный материал заходил на стены приблизительно на 100-120 мм

Гидроизоляция пола

Третий шаг. По периметру основания закрепляем на стене демпферную ленту. Благодаря ней будет обеспечиваться компенсирование теплового расширения системы во время нагрева. Излишки гидроизоляции и демпферной ленты аккуратно обрезаем.

Пленка и демпферная лента

Четвертый шаг. Укладываем теплоизоляционный слой. Благодаря ему будут исключены потери тепловой энергии через основание. Утеплитель выбирайте с учетом особенностей расположения комнаты, типа основания и целевого предназначения отопительной системы.

Утепление пола пенополистиролом

Если вы планируете использовать систему в качестве дополнения к основному обогреву, теплоизоляцию можно выполнить с применением вспененного полиэтилена, оснащенного отражающим фольгированным слоем. Дополнительно материал возьмет на себя функцию подложки под теплый пол.

Вспененный полиэтилен в системе теплых полов

Если на нижнем этаже находится обогреваемое помещение, теплоизоляцию лучше всего обустраивать с использованием листового пенополистирола. Толщина материала – 2-5 см. Подойдет и другой изолятор с аналогичной толщиной.

При установке системы обогрева в неотапливаемой ранее комнате, к примеру, на веранде либо балконе, теплоизоляционный слой должен быть более основательным. К примеру, хорошо подойдет 10-сантиметровая изоляция пенополистиролом или минватой аналогичной толщины.

Утепление пола лоджии минеральной ватой

Пятый шаг. На утеплитель укладываем армирующую сетку. При желании можно добавить в раствор стяжки микрофибру и пластификатор. Такое усовершенствование состава позволит обойтись без дополнительного армирования.

Поверх утеплителя уложена армирующая сетка и установлены маяки для заливки стяжки

Подбор необходимых материалов

Главное выбирать качественные материалы. Ниже рассмотрены основные принципы выбора.

Подложка

Подложка — полимерный материал, укладываемый между черновым полом и нагревательной пленкой. Служит для предотвращения контакта инфракрасной пленки с черновым бетонным полом, предотвращает теплопотери, отражает испускаемые графитовыми полосами инфракрасные лучи.

Пенофол

В качестве подложке при монтаже инфракрасных полов используют фольгированный с одной стороны пенофол толщиной 3-4 мм.

Важно! При укладке теплых полов не допустимо использование подложки с отражающей поверхностью из алюминиевой или другой металлической фольги

Термопленка

При выборе термопленки учитывают такую ее характеристику как максимальная потребляемая (пиковая) мощность:

  • от 110 до 160 Вт/м.кв — пленочные нагреватели с такой мощностью применяют для обогрева небольших по площади помещений с чистовыми полами из линолеума, ламината, ковролина;
  • от 160 до 220 Вт/м.кв. — такая термопленка применяется для обогрева просторных помещений, офисов, небольших цехов. Укладывают ее под полы из керамической плитки, керамогранита;
  • более 220 Вт/м.кв — нагревательная пленка с такой мощностью используется для обогрева больших производственных помещений, теплиц, складов.

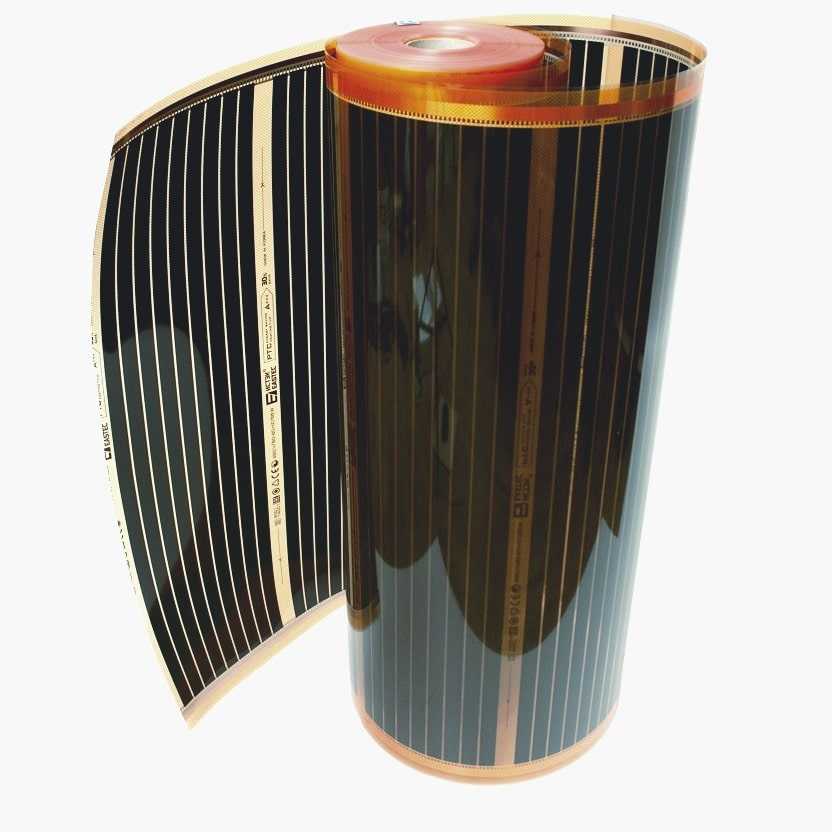

Рулон с термопленкой

Управляющие элементы

Для удобства регулировки температурного фона внутри отапливаемого инфракрасным теплым полом помещения его подключают к электронному программируемому термостату. Такое устройство позволяет очень точно задавать и поддерживать температуру в помещении, имеет удобный интерфейс в виде большого жидкокристаллического дисплей, сенсорное или кнопочное управления нагревом.

Защитное покрытие

При монтаже инфракрасной нагревательной пленки под ковролин, ламинат, линолеум, керамическую плитку ее обязательно защищают от механических повреждений с помощью таких укладываемых поверх нее материалов как:

  • полиэтиленовая пленка;
  • стеновой гипсокартон толщиной 9 мм;
  • фанера толщиной 8-10 мм;

Важно! В помещениях с высокой влажностью вместо обычного гипсокартона или фанеры используют их влагостойкие аналоги

Проводка

Для подключения нагревательных полос к термостату применяют многопроволочные двухжильные медные кабели с поливинилхлоридной изоляцией.

Подбор сечения кабеля производится с учетом максимальной мощности всей укладываемой нагревательной пленки.

Алгоритм подбора кабеля очень прост и состоит из 2 шагов:

  1. Умножив пиковую мощность 1 квадратного метра термопленки на ее площадь находят общую мощность теплого пола.
  2. По специальным таблицам в нормативных документах (ГОСТ 16442-80, ПЭУ-7) подбирают сечение питающего кабеля для найденной нагрузки (общей мощности теплого пола).

Например, для подключения термопленки площадью 20 м.кв имеющей максимальную мощность 150 Вт/м.кв (3 кВт суммарная мощность) применяют кабели с сечением не менее 2,5 мм.кв.

Пошаговое описание технологии монтажа

Весь процесс по укладке кабеля для теплого пола можно условно разделить на несколько этапов:

  1. Потребуется составить как можно более детальный план обогреваемой комнаты. На нем нужно отметить схему залегания нагревательного кабеля, термостата, соединительной муфты, а также датчика температуры. Этот план не только упростит монтажные работы, но сможет помочь в дальнейшем, при необходимости ремонта того или иного скрытого от глаз узла теплого пола.



На стене и в полу проштробить каналы для подведения следующих проводов:

  • кабеля электрической сети;
  • холодного соединительного вывода;
  • кабеля от датчика температуры.


Помимо этого, в месте расположения датчика температуры на полу потребуется еще выштробить место для укладки датчика температуры. Это место необходимо ввиду того, что датчик обязательно должен закладываться внутри гофротрубы.

Тщательным образом очистить поверхность, на которой будет уложен теплый пол. При этом избавляться нужно не только от посторонних предметов, мусора и грязи, но и от пыли. Для этих целей лучше всего подойдет промышленный пылесос. Оптимальным же вариантом считается обработка поверхности грунтовкой.

Закрепить на полу монтажную ленту. Для этих целей лучше всего использовать саморезы.

Проложить змейкой нагревательный кабель по всей обогреваемой площади. Затем при помощи креплений через каждые 3 см прикрепить его к монтажной ленте. Необходимо следить, чтобы нагревательный кабель нигде не пересекался и не соприкасался соседними линиями.

Предварительно рекомендуется обеспечить надежную гидро- и теплоизоляцию от поверхности чернового пола.

Замерить сопротивление кабеля. Оно не должно отклоняться от указанного на муфте более, чем на 5-10%.

Закрепить гофротрубку с датчиком температуры. Чтобы заливаемая стяжка не повредила в дальнейшем датчик, гофротрубку следует загерметизировать с обоих концов.



В штробу на стене, подходящую к термостату, уложить трубку с сигнальным кабелем датчика температуры. В эту же трубку вводится холодный конец нагревательного кабеля.

Смонтировать термостат и подключить к нему все элементы: теплый пол, линию электроснабжения и провод от датчика температуры.

Залить бетонную стяжку. При этом следует наблюдать, чтобы в стяжке не образовывались пузыри воздуха, а нагревательный кабель полностью погрузился в раствор.

Завершив заливку, повторно измерить сопротивление системы.

Теперь остается лишь дождаться полного отвердения бетонной стяжки.

Как устроен и из чего состоит электрический теплый пол

Электрический теплый пол по своей конструкции достаточно прост, поскольку состоит она из кабельных нагревательных жил, как раз и являющихся источником тепла.

Кабельные жилы, в свою очередь, состоят из проводников двух типов: силовых жил, служащих проводниками электрического тока, и непосредственно нагревательных кабелей. Между собой данные проводники соединяются специальными муфтами.

Нагревательные кабели выпускаются двух разновидностей: саморегулирующиеся и резистивные.

Саморегулирующиеся кабели лишены нагревательных проводников, т.к. оба провода в них выполняют функции электро-проводника. Нагрев же осуществляется за счет специальной полимерной матрицы, размещаемой между парой электро-проводников.

Резистивные кабели чуть более просты в изготовлении, т.к. в них отсутствует дорогостоящий полимерный нагревательный элемент. Тепло же выделяется самими проводниками тока.

При этом резистивные кабели по конструкции делятся на два класса:

  • одножильные;
  • двужильные.

Одножильные резистивные кабели – это наиболее простая и дешевая основа для обустройства теплого пола. Состоят они из единственного проводника, который за счет высокого электрического сопротивления нагревается и отдает тепло в окружающее пространство.

Двужильный вариант резистивного кабеля чуть сложнее, поскольку в его составе дополнительно присутствует второй кабель, не способный нагреваться и служащий лишь проводником электротока.

Присутствие второго кабеля в нагревательном проводе объясняется тем, что по нагревательному и простому проводнику ток будет течь в противоположных направлениях. А это значит, что возникающие электромагнитные поля будут гасить друг друга, и вся конструкция будет создавать гораздо меньше электромагнитных помех, чем при одножильном варианте.

Двужильные нагревательные кабели для теплого пола ни в коем случае нельзя разрезать, т.к. это приведет к выходу их из строя. Поэтому необходимо предельно точно заранее рассчитать их длину.

Как одножильные, так и двужильные кабели упакованы в синтетическую токоизоляционную оболочку, поверх которой наложена металлическая оплетка. Эта оплетка выполняет роль экрана и подключается к заземлению. Снаружи вся конструкция укрыта защитной пластиковой оболочкой.

Поставляться нагревательные кабели могут в двух исполнениях:

  • намотанными на обычную бухту;
  • в виде тепловых матов.

Первый вариант более дешев, однако требует дополнительных усилий и затрат времени на правильную укладку нагревательного кабеля по комнате.

В случае теплового мата обустройство теплого пола обойдется чуть дороже, однако отпадет необходимость раскладки кабеля.

Кроме того, тепловые маты несколько упрощают расчет необходимого количества кабеля, т.к. для них известны площадь и значение мощности.

Как выбрать?

Перед тем, как задуматься какой электрический теплый пол лучше выбрать, следует решить два вопроса:

  • Во-первых, будет ли теплый пол использован для основного обогрева комнаты или только в качестве дополнительного.
  • Во-вторых, как он будет монтироваться: в слой стяжки или поверх нее.

Если теплый пол станет основным источником тепла, то рекомендуемая мощность его квадратного метра должна составлять от 130 до 150 Вт. Если в качестве дополнительного – 110-130 Вт.

Также стоит учитывать возможность изменения удельной мощности пола расстоянием между петлями нагревательного кабеля. Чем ближе будут витки, тем большее количество кабеля понадобится, но можно будет использовать менее мощные модели. При этом площадь теплого пола не должна быть менее 70% от общей площади комнаты.

Принимать во внимание следует не общую площадь помещения, а лишь свободную от массивной мебели.

Другой аспект при выборе длины кабеля для достижения необходимой мощности – тип напольного покрытия поверх теплого пола.

Минимальные теплопотери будут при закладке кабелей под плитку. Соответственно, можно обойтись меньшей мощностью на квадратный метр.

Закладка кабеля под паркет или ковролин потребует большей мощности из-за низкой теплопроводности данных покрытий.

Тип кабеля зависит также и от способа укладки. Когда он располагается внутри цементной стяжки, то для этих целей можно использовать кабели любого диаметра.

Если же он будет уложен поверх стяжки, то в данном случае обойтись без сверхтонкого кабеля не получится

Однако сверхтонкий кабель имеет одно важное ограничение: он пригоден лишь для дополнительного подогрева

Подбирая компоненты для теплого пола, необходимо также принимать во внимание состояние электропроводки. Если она не сможет выдержать высокую мощность теплого пола, то начинать все расчеты и работы следует только после замены проводки.. Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные

Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля

Следующим пунктом при выборе комплектующих является вопрос, какие кабели использовать: одножильные или двужильные. Это будет зависеть от способа подключения теплого пола к терморегулятору и возможностей прокладки самого кабеля.

Если есть возможность равномерно разложить кабель по площади комнаты и подвести оба его конца к терморегулятору, то вполне возможно обойтись простым одножильным кабелем.

Однако если конфигурация помещения не позволяет уложить кабель по всем правилам и подвести их концы в одну точку, то в этом случае выбор должен делаться в пользу двужильных моделей. Кабели с двумя жилами подключаются к терморегулятору лишь одним концом, второй же конец при этом может оставаться в любом удобном месте.

Заказывая теплый пол, нельзя забывать и о выборе подходящего терморегулятора.

Без этого устройства достичь желаемой температуры пола попросту не получится. Кроме того, терморегулятор поможет намного сократить затраты на электроэнергию.

Всего же существует три разновидности терморегуляторов.

Модели с ручным управлением. Их особенностями являются простота, дешевизна и минимум функционала. Весь их интерфейс состоит из клавиши включения и ручного регулятора мощности.

Терморегуляторы с дисплеем. Такие модели интересны возможностью задавать температуру с точностью до градуса. При этом текущая и требуемая температура может отражаться на имеющемся экране. Однако для использования этих возможностей потребуется еще и установка термодатчика.

Термодатчики следует устанавливать на равном расстоянии от близлежащих витков нагревательного кабеля. Если это требование не будет соблюдено, то выставить нужную температуру пола станет невозможным.

Программируемые терморегуляторы. Их возможности позволяют задавать определенную температуру пола на заданный период времени. К примеру, с их помощью можно автоматизировать отключение теплого пола в дневное время на рабочей неделе. Кроме того, некоторые модели подобных терморегуляторов могут управлять сразу несколькими зонами теплых полов.

Достоинства и недостатки

Теплые полы на сегодняшний день являются довольно популярными и используются многими владельцами частных домов. Теплоотдача в данных системах осуществляется за счет расположенных под напольным покрытием труб, по которым циркулирует разогретый теплоноситель, или же посредством электрических нагревательных элементов.

В результате пол нагревается и становится теплым на ощупь, что уже само по себе существенно повышает уровень комфорта в доме.

Среди положительных качеств теплого пола наиболее ярко выделяются следующие:

  1. Высокий уровень комфорта. Нагретый до определенной температуры пол позволяет ходить по нему босиком, не боясь какого-либо дискомфорта.
  2. Экономичность. Экономия при использовании теплых полов достигается за счет эффективного распространения энергии – она движется снизу вверх и обогревает только тот объем помещения, в котором тепло необходимо, т.е. лишние траты отсутствуют.
  3. Возможность настройки температурного режима. Теплый пол настоятельно рекомендуется оснастить электронным блоком управления, который позволит системе отслеживать текущую температуру в помещении и удерживать ее в заданных пользователем пределах.
  4. Простота монтажа. Обустройство теплых полов – это довольно простое занятие, особенно если речь идет об электрической разновидности системы. Водяной контур прокладывать сложнее, но даже его при желании вполне можно установить своими руками.

Недостатки тоже имеются:

  1. Высокая себестоимость. Для монтажа теплого пола потребуется немало материалов, да и на некоторые инструменты придется раскошелиться. Снизить уровень затрат можно только одним способом – выполнить всю работу по обустройству отопления самостоятельно.
  2. Уменьшение объема помещения. Толщина теплого пола может варьироваться в пределах от 7 до 12 см – и именно на эту высоту поднимается весь пол. Если потолки высокие, то особых проблем из-за этого не возникнет (разве что придется переделать пороги).
  3. Требовательность к напольному покрытию. Накрывать теплый пол можно только теми покрытиями, которые хорошо пропускают тепло. Лучше всего приобрести специализированные материалы, рассчитанные на использование в сочетании с теплыми полами. Неподходящее покрытие не позволит системе эффективно работать, а в случае с электрическими нагревателями еще и существует вероятность их поломки в результате перегрева.

Достоинства теплых полов существенны, а недостатки не носят критический характер, поэтому такие отопительные системы вполне можно использовать для отопления, как в качестве основного, так и в качестве дополнительного источника тепла.

Лучшие пленочные теплые полы

Современный рынок инфракрасных полов заполнен различными видами этой продукции от известных производителей. Цена изделий сильно отличается в зависимости от качества пленки, комплектации системы, популярности того или иного производителя. Это могут быть дорогие европейские полы, полностью укомплектованные, вплоть до саморегулирующихся систем или недорогие изделия китайских фирм. Для того чтобы определить, какой лучше следует рассмотреть различные варианты.

Q-Term

Корейская фирма, выпускающая универсальные пленочные полы, которые устанавливают не только в жилых, но и в общественных зданиях. Q-Term оборудованы карбоновыми нагревательными элементами, мощностью 130-230 Вт, поэтому вполне возможна установка теплого пола под плитку. Рулоны выпускаются шириной от 0,5 до 1 метра, что делает монтаж более быстрым и удобным. Продукция хотя и отличается довольно высокой стоимостью, но лучше всего подходит для монтажа под плиточный пол.

Caleo

Тоже корейский производитель. Продукция отличается хорошим качеством в сочетании с низкой стоимостью. Рулоны универсальной пленки имеют ширину 50 см и мощность 180-220 Вт. У Caleo иногда возникают самопроизвольные разрывы или деформации.

Calorique

Пленочные полы высокого качества от американского производителя. Основные достоинства пленки – высокая прочность и гибкость, устойчивость к механическим воздействиям. Это самый лучший теплый пол под кафельную плитку. Системы Calorique считаются наиболее долговечными и надежными, очень популярны, несмотря на высокую стоимость.

HeatPlus

Корейский производитель, выпускающий высококачественные инфракрасные пленочные теплые полы с карбоновыми нагревателями. Ширина рулонов находится в пределах 50-80 см, а мощность системы составляет 150-220 Вт, в зависимости от модификации. Изделия повышенной мощности выпускаются с энергопотреблением порядка 400 Вт. Как правило, они предназначены для лоджий, открытых террас и т.д. Допускается укладка теплого пола под плитку. HeatPlus оборудована противоискровой защитой. Гарантийный срок эксплуатации – минимум 15 лет.

RexVa

Корейская высококачественная пленка. Оборудованная противоискровой сеткой она совершенно безопасна в эксплуатации. Обладает повышенной устойчивостью к поломкам и разрывам. Выпуск рулонов шириной 0,5; 0,8 и 1 метр. Величина энергопотребления достигает 350 Вт.

Okondol

Корейский производитель, выпускающий пленочные системы, отличающиеся особой прочностью и долговечностью. Гарантийный срок полов Okondol составляет 30-50 лет. Универсальная конструкция с многослойной защитой подходит под любые типы напольных покрытий.

Пленочный теплый пол под ламинат – легко и просто

Электрический теплый пол под плитку плюсы и минусы

Подложка под теплый пол

Инфракрасный теплый пол

Укладка теплого пола в стяжку

Электрические теплые полы своими руками

Особенности инфракрасной пленки

Изготавливают ее из прочного полимера. Технология производства предусматривает нанесение на пластиковое полотнище полос карбоно-графитной пасты. Они накрываются еще одним слоем пластика и ламинируются. Для соединения полупроводников используют медные шины с серебряным напылением. Карбоновая паста выполняет роль греющего элемента, который преобразует электрическую энергию в тепловую.

Шины из меди образуют контур отопления, по которому равномерно распределяется тепло. Степень нагрева контролируется терморегулятором, подсоединенным к термодатчику. Когда температура выходит за рамки заданных заранее значений, система отключается или включается. Ламинирующее покрытие на полотнище представляет собой защитный жароустойчивый и электроизоляционный слой с температурой плавления 210 °С.

Материал выпускается полосами длиной по 600-5 000 см. Это зависит от модели и бренда. В любом случае на упаковке указывается предельно допустимая длина полотна в сборке. Обычно она не превышает 800 см. Для длинных помещений рекомендуется собирать две-три полосы, и каждую подключать к терморегулятору. Иначе оборудование будет работать некорректно. Стандартная ширина полотна 500-1000 мм.

Для жилых помещений обычно выбирают материал шириной 500-600 мм. Для промышленных и офисных помещений, а также для бань приобретают более широкие полотнища. Запитывается система от однофазной электрической сети на 220 В. Максимальный нагрев происходит за две-три минуты после подачи питания. Перегрев и расплавление ламинирующего слоя маловероятно, учитывая высокие значения его температуры плавления. Если монтаж проведен правильно, разогрев до критических температур не происходит никогда.

Нужен ли термостат (терморегулятор)?

По теории подключить ИК теплый пол без применения термостата возможно, однако если учитывать тот факт, что для поддержания температуры в доме придется постоянно включать и отключать отопление самостоятельно, резона в этом нет. Если в системе управления отсутствует термостат, то потребление электричества существенно возрастет, что приведет к лишним растратам. Также стоит учитывать, что, не используя в системе отопления термостат, возникнут сложности с подключением к основному узлу питания.

Когда речь заходит о выборе подходящего термостата, то важно правильно подобрать мощность прибора. В большинстве случаев, предпочтение отдают устройствам, имеющим мощность в три киловатта этого вполне достаточно для качественной и надежной работы теплого пола

Подключать термостат можно как к розетке, так и непосредственно от электрического щитка. Покупая прибор важно, чтобы к нему прилагалась детальная инструкция, благодаря которой можно будет без существенных сложностей подключить всю систему. Схема подключения инфракрасного теплого пола, по сути, не сложная, и в ней сможет разобраться каждый, однако лучше доверять такую работу профессионалам.

Что касается установки термостата, то особых требований к этому нет. Он может устанавливаться в любое доступное место, где удобно, единственное, что стоит учитывать – это расположение инфракрасной пленки. Контакты для подключения должны располагаться с одной стороны в непосредственной близости к регулятору.

Правильное расположение прибора позволяет не только максимально сократить количество используемых проводов, но и обеспечить в случае необходимости свободный доступ к регулятору системы управления. На сегодняшний день применяются два варианта монтажа: наружного и скрытого типа.

Наружный вариант монтажа предусматривает закрепление устройства непосредственно на стене. Главным преимуществом такого способа является простота работы, однако, с эстетической точки зрения второй вариант более подходящий. Скрытый вариант монтажа требует изготовления специального углубления в стенке, чтобы расположить прибор максимально аккуратно. В ходе такой укладки делаются штробы в стене для проводки, после чего все выравнивается до первоначального вида.

В большинстве случаев термостат расположен на уровне 1.2 или 1.5 метров, однако есть модели которые устанавливаются не выше 30 см. от поверхности пола. Такие приборы оборудованы сверхчувствительными датчиками, которые гарантируют качественную и надежную работу всей отопительной системы.
