Толщина стяжки под тёплый пол водяной: рекомендации и технология монтажа пола с обогревом

Инструкция по укладке теплого пола греющим кабелем под плитку своими руками

Перед началом проведения работы нужно позаботиться о том, чтобы поверхность пола была ровной, необходимо его очистить от мусора и выровнять. Для этого обычно используют цементный раствор.

Важно! Надо определить самую высокую точку пола в помещении и, ориентируясь на нее, создать ровную поверхность. При этом качество работы рекомендуется проверять уровнем

Чтобы обеспечить качественную адгезию, поверхность грунтуют. Если имеются трещины, их заделывают с помощью цементной смеси.

Теплый пол устанавливать несложно

Выбор проекта для пола

Перед тем, как делать своими руками электрические теплые полы под плитку, необходимо выбрать наиболее удобный вариант. При этом нужно учесть особенности различных конструкций

Особое внимание обращают на то, какая мощность обогрева должна быть у конструкции. Надо учитывать, что тепла не должно быть ни слишком много, ни слишком мало

Теплоизоляция

На выровненный пол необходимо положить теплоизоляционный слой. Теплый пол будут устанавливать на него.

Важно! Этот этап работы необходим для того, чтобы тепло от нагрева не уходило через пол вниз, а все попадало в квартиру

Установка терморегуляторов и датчиков

Первым делом необходимо правильно установить электронный терморегулятор. Для этого на стенке делают подрозетник. Его стандартный диаметр равен 73 мм. К нему должна быть подведена электрическая проводка.

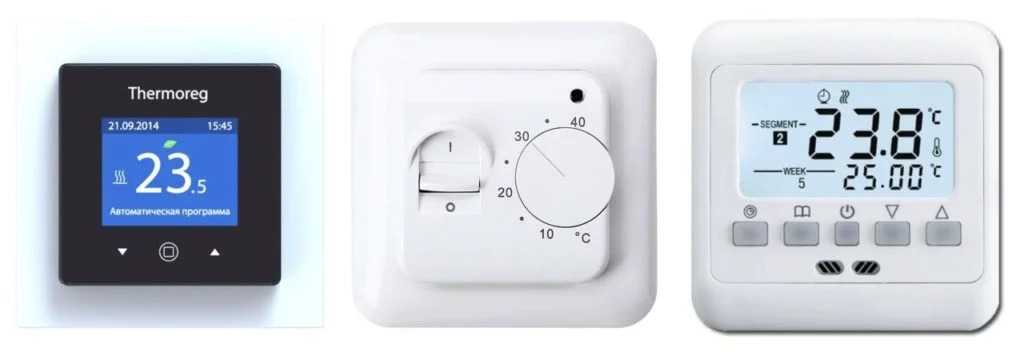

Несколько разновидностей терморегуляторов

Вниз от подрозетника в стене делают канавку сечением 20 на 20 мм. По нему будет проходить провод питания для теплого электропола. Этот штроб сначала делают болгаркой, а внутреннюю часть обрабатывают перфоратором. В полу также необходимо сделать штроб такого сечения, он будет использоваться для размещения датчика.

Гофрированная трубка с датчиком температуры

Нужно установить датчик температуры. Его располагают в узкой гофрированной трубке и укладывают горизонтально, на равном расстоянии между соседними кабелями параллельно им. Провода от датчика выводят на стенку помещения.

Высота установки терморегулятора не должна быть меньше 30 см от пола. Если работы выполняются в помещении, где много влаги (например, в ванной), то регулятор требуется вынести наружу. В комнате мебель не должна мешать доступу к регулятору тепла.

Укладка кабелей

При укладке кабелей нужно учитывать, какую разновидность конструкции необходимо использовать. Они могут быть в виде проводов, одножильных или двужильных кабелей или термоматов. Для каждого из них существуют правила укладки кабеля.

Чаще всего для этого используют одножильный кабель, его укладывают змейкой так, чтобы он охватывал площадь всего помещения. Оба конца кабеля должны выходить к терморегулятору. Перед укладкой рекомендуется начертить схему, в соответствии с которой будет производиться работа.

Проверка качества соединений с помощью мультиметра

До установки стяжки необходимо провести пробное включение и убедиться, что все правильно работает.

Если используется термомат, его просто раскатывают по поверхности. Если требуется, разрезают на куски и соединяют провода на них.

Кабель удобно монтировать на металлические полосы, имеющие специальные держатели.

В некоторых местах квартиры установка теплого пола нецелесообразна. Обычно при этом имеются в виду участки, где будет стоять тяжелая мебель. При укладке пола эти места рекомендуется обходить.

Прокладка кабеля

Заливка стяжки

Цементная стяжка зафиксирует кабель. Для ее укладки делают раствор, заливают готовую конструкцию теплого пола и обеспечивают, чтобы поверхность стяжки была ровной. Обычно ее используют для тех вариантов, когда используется одножильный или двужильный кабели. При укладке термоматов или проводов ее не применяют.

Важно! При установке стяжки нужно помнить, что полное высыхание цементной смеси наступает через 28 суток

Укладка плитки

Сначала проводят предварительную раскладку плитки так, как она будет стоять впоследствии. Затем кладут раствор и разравнивают шпателем

Важно, чтобы плитка укладывалась ровными рядами. Для этого нужно аккуратно класть раствор и разравнивать его шпателем

При установке плиток надо контролировать правильность укладки и исправлять ее положение при необходимости. Важно, чтобы напольное покрытие было ровным.

Установка теплого пола

Общая толщина готового чернового пола

Рекомендуемая толщина каждого из слоёв, составляющих пирог тёплого водяного пола. Порядок расположения каждой из прослоек изображен на схеме ниже:

Черновой пол обязательно должен быть ровным и прочным. Толщина каждого слоя, размещённого поверх чернового пола, по порядку снизу вверх будет следующей.

Слой утеплителя толщиной 30-90 мм из волокнистых полистирольных жестких плит. Они должны быть достаточно прочными, для удержания высокой нагрузки последующих слоёв, и поэтому плотность материала выбирается не менее 35 кг/м³. Толщина варьируется в зависимости от того, насколько холодное подпольное пространство. Если внизу под полом отапливаемое помещение, то достаточно будет слоя 30 мм, а если пол укладывается на цокольном этаже частного дома, то здесь лучше размещать прослойку утеплителя толщиной не менее 90 мм.

Поверх теплоизоляции укладывается мультифольга толщиной 3 мм. Её основная функция — это гидроизоляция следующих слоёв пола. В случае, если слой гидроизоляции уже был уложен на черновой бетонны пол, укладка мультифольги не требуется.

Арматурная сетка 100х100х4 мм или 150х150х4 мм выполняет функцию увеличения прочности стяжки, которая при армировании становится более устойчивой к нагрузкам на растяжение. Для удобства укладки труб согласно схеме, они могут быть зафиксированы в нужных точках на этой сетке.

Труба укладывается согласно одной из схем, изображенных ниже. Эти схемы называются «змеевик» и «спираль». Первая является классической и подходит для любых помещений, а вторая не рекомендована к использованию на деревянных полах и в наибольшей степени эффективна для помещений, требующих особенно интенсивного отопления. Допустимое расстояние между трубами — от 10 до 30 см. Наличие стыков внутри пола недопустимо, труба укладывается цельным куском, концы которого входят в коллектор. Толщина слоя в среднем 20 мм.

Прежде чем перейти к стяжке, нужно сказать о демпферной ленте. Её предварительно укладывают по периметру стен для того, чтобы избежать создания ненужных напряжений на стены. Дело в том, что бетонная стяжка при нагреве от тепла трубы будет расширяться и создавать давление на стены, а чтобы этого не допустить она по периметру должна быть ограждена специальным «пружинящим» материалом. Минимальная толщина такой ленты — 5 мм, оптимальная — 10 мм.

В итоге, учитывая все описанные требования к обустройству стяжки водяного тёплого пола, толщина всех слоёв и отдельно бетонной стяжки будут такими:

  1. Весь пол — 80-135 мм с учётом слоя теплоизоляции и толщины бетонного слоя
  2. Толщина стяжки — 50-65 мм, в зависимости от выбранной высоты слоя над поверхностью труб.

Правила проектирования и расчетов

Как и любые строительные работы, монтаж водяного теплого пола следует начинать с проекта. Для этого подойдет обычный тетрадный лист в клеточку. Рекомендуется как можно точнее выдержать масштаб каждого помещения, в котором будет уложена такая система.

Сначала следует нанести очертания комнаты, обозначить на ней дверной проем, окна, внешнюю стену и другие подобные элементы. Если помещение большое, и предусмотрено устройство декомпрессионных швов, их также следует отразить на плане.

Труба теплого пола не должна совпадать с такой линией. Если же имеет место пересечение, участок трубы на этом отрезке следует скрыть под кусочком защитной гофрированной трубы. Его надевают сверху на трубу теплого пола.


На этой схеме подробно обозначены все слои и элементы водяного теплого пола: демпферная лента, утеплитель, трубы, стяжка, напольное покрытие

После этого на плане обозначают место установки стационарных предметов мебели, которые плотно прилегают к полу. В этих местах укладывать отопительный контур не имеет никакого смысла. Это даже может создать ненужную нагрузку на отопительный контур.

План следует сохранить и использовать каждый раз, когда в помещении выполняется ремонт или перестановка мебели. Теперь следует выбрать удобное место для размещения коллекторного шкафа.

После этого нужно определиться со схемой раскладки труб, и нарисовать ее на плане с учетом некоторых требований:

  1. Длина одного контура, т.е. трубы, подключенной к коллектору, не должна быть больше, чем 100-120 погонных метров.
  2. Длина отдельных контуров, подключенных к общему коллектору, должна быть примерно одинаковой, разница не должна превышать 15 м.
  3. Расстояние между трубами контура должно составлять 150 мм, но для местностей с суровым зимним климатом, шаг можно немного уменьшить, чтобы повысить интенсивность прогрева.
  4. Не следует укладывать трубу непосредственно вдоль стены, нужно сделать отступ примерно 150-300 мм.
  5. Контур должен состоять из цельной трубы, стяжки, скрутка, спайки и любые другие соединения недопустимы.

Расчет количества труб и составление проекта можно поручить профессиональному инженеру, который учтет не только особенности системы, но и характеристики отопительного оборудования. Более простой путь – использовать специальную программу или он-лайн калькулятор, предназначенный специально для таких целей.

Эти программы используют в качестве образца некий эталонный вариант водяного теплого пола, и корректирует его с помощью поправочных коэффициентов в зависимости от конкретных параметров. Понадобится ввести сведения о диаметре и материале труб, шаге их укладки, особенностей напольного покрытия, стяжки и т.п.


На этой схеме представлено три варианта раскладки труб водяного теплого пола. Если горячий поток и “обратка” уложены параллельно (первый и третий вариант), пол будет прогреваться равномерно

Раскладку труб теплого пола выполняют по двум основным схемам: “змейка” или “улитка”. Предпочтительной является “улитка”. При этом трубы, по которым горячая вода поступает в систему, укладывают параллельно с трубами, по которым движется остывший теплоноситель. В результате часть тепла от горячих участков передается остывшей части контура, что обеспечивает более равномерный прогрев помещения.

“Змейка” – это последовательная схема укладки труб, она больше подходит для помещений с небольшой площадью. Иногда используют обе схемы раскладки: на больших участках – “улитку”, а на малых, например, в коротком коридоре, в ванной комнате, применяют “змейку”. Имеет смысл уточнить также характеристики котла, с которого будет поступать теплоноситель.

Теплый пол не следует прогревать сильнее, чем на 30-40 градусов, примерно такой и должна быть температура нагрева теплоносителя. Некоторые модели котлов рассчитаны на более высокие температуры. Возможно, работу оборудования придется отрегулировать, или полностью его заменить.

С правилами расчета труб, выбором материала и определением шага укладки ознакомит статья, полностью посвященная вопросам проектирования систем водяного напольного обогрева.

Какой электрический пол лучше выбрать под плитку?

Электрический теплый пол в магазинах предлагается в четырех вариациях:

  • кабели;
  • маты;
  • пленки;
  • стержни.

Каждый из этих вариантов имеет свои положительные стороны и нюансы монтажа. К выбору наиболее подходящей для конкретного помещения и укладываемого напольного покрытия модификации следует подходить с умом и без спешки.

Варианты электрических полов

Кабельные

Теплые полы из нагревающих кабелей предназначены для укладки под керамическую плитку и керамогранит. Монтируются они в бетонную стяжку толщиной 4–5 см. Без бетона их не укладывают. Если перекрытия в доме старые и дополнительные перегрузки им противопоказаны, то от кабельной системы лучше отказаться.

Состоит нагревательный кабель подобного теплого пола под плитку из одной или двух греющих жил, которые упакованы в несколько слоев теплостойкого пластика. Плюс для прочности такой шнур внутри обычно имеет оплетку из медной проволоки. При этом пластиковая оболочка и электрожилы рассчитаны на нагрев до 70 0С.

Греющий кабель бывает:

  • резистивным;
  • саморегулирующимся.

Первый дешевле, но менее эффективен. Он на всем своем протяжении греется одинаково. А у варианта с саморегулированием теплоотдача конкретного участка зависит от окружающей температуры. Если в каком-то месте тепла достаточно, то жилы в такой точке греться сами по себе начинают меньше. Это исключает появление на полу плиток с местным перегревом и уменьшает общий расход электроэнергии.

Нагревательные маты и кабельный пол

Маты

Маты обойдутся в полтора–два раза дороже кабеля при расчете за квадратный метр обогреваемой поверхности. Однако такой тип электрического теплого пола наиболее оптимален для кафеля, более правильного и лучшего для плитки варианта найти сложно.
Термомат – это армирующая стеклосетка, на которой нагревательный кабель уже закреплен змейкой с идеальным шагом. Такую систему обогрева достаточно раскатать на подготовленном черновом основании и просто подключить к электропитанию. Кафель далее сверху клеится обычным способом без стяжки.

Как уложить плитку на нагревательные маты

Пленочный теплый пол

Если в двух первых вариантах в качестве нагревательного элемента выступает кабель с металлическими жилами, то пленки устроены совершенно иначе. В пленочном теплом полу нагреваются углеродосодержащие материалы, генерирующие при подаче электрического тока инфракрасное излучение. Между собой эти термоэлементы соединяются медной шиной, а сверху и снизу закрываются оболочкой из полиэтилентерефталата.

Толщина термопленки для пола – всего 3–4 мм. А электроэнергии она при идентичной теплоотдаче потребляет на 20–25% меньше, нежели кабельный аналог. Однако идеальным выбором для кафельного покрытия такие пленки назвать сложно. Им подходит не всякий клей для плитки. Есть составы, которые могут растворить пленочную оболочку.

Производители этот электрический теплый пол рекомендуют под кафель монтировать только с укладкой между ними влаго- и огнестойкого СМЛ. А это дополнительные траты. Плюс сама термопленка стоит дорого. В итоге получается достаточно внушительная сумма за квадратный метр.

Пленочный и стержневой

Стержневой

Стержневой теплый пол обогревает также за счет инфракрасного излучения. В качестве нагревательных элементов в нем выступают карбоновые стержни-трубки, соединенные с двух сторон токопроводящимишинами. Монтируется такая система под керамическую плитку в тонкую стяжку 2–3 см либо в сантиметровый слой плиточного клея.

Главное достоинство стержневого термопола – в разы меньшее потребление электроэнергии по сравнению с кабелем. Однако счастливчики, купившие этот вариант, в отзывах указывают на его излишнюю дороговизну и постепенный выход стержней из строя. В результате платишь немалые деньги, а через несколько месяцев на полу начинают появляться холодные участки.

Инструкция укладки и подключения систем теплого пола

Какую систему выбрать?

Какой теплый пол выбрать

При выборе конкретной системы обогрева нужно учитывать множество значимых характеристик и дополнительных условий. Прежде всего, это площадь обогреваемого помещения и особенности его расположения. К примеру, для применения в частном доме подойдет любая система, в том числе и водяная. Нужно лишь объективно подойти к оценке экономической целесообразности применения каждого доступного варианта. Наряду с этим, при обустройстве теплого пола в квартире использовать водяную систему не получится в соответствии с законодательными ограничениями.

При этом нужно грамотно оценить предназначение обустраиваемой системы. Если она будет использоваться в качестве дополнительного обогрева, главная задача которого сводится к поддержанию комфортного для хозяина микроклимата, можно ограничиться и бюджетным пленочным теплым полом. При обустройстве же системы для ее последующего использования в качестве основного обогрева, лучше отдать предпочтение более мощным разновидностям, к примеру, греющему кабелю или, если это частный дом, водяному теплому полу.

Таблица. Сферы и варианты использования теплого пола

Электрическая система Водяная система
Дополнение к основному обогреву Полная замена радиаторного отопления
Обогрев ванных комнат, балконов, веранд и прочих подобных помещений Дополнение к основной системе отопления, обогрев любых помещений (актуально для частных домов и прочих строений, в которых не запрещается использовать такие установки)
Временный быстрый прогрев пола в небольших помещениях
Городские квартиры, в которых нет возможности обустройства водяной системы
Монтаж обогрева без проведения сопутствующих капитальных работ (актуально для пленочной разновидности)

При любых обстоятельствах, приоритетным фактором для потребителя должно оставаться качество продукции. Не верьте подозрительно дешевым предложениям от сомнительных производителей. Отдавайте предпочтение сертифицированным изделиям от известных торговых марок, и тогда никаких проблем с эксплуатацией хоть водяного, хоть электрического теплого пола в любой его вариации у вас не возникнет.

Теплый пол — это всегда комфортный микроклимат и полное отсутствие сквозняков

Удачного выбора!

Виды труб для теплого пола

  • Из сшитого полиэтилена. К достоинствам относится термостойкость, высокая прочность и сохранение свойств при замерзании жидкого теплоносителя. Надежны также фитинги, образующие неразъемные соединения путем опрессовки. Недостатком является распрямление при нагреве. Трубы необходимо надежно крепить при укладке.
  • Металлопластиковые. По свойствам не уступают изделиям из полимера. При нагреве сохраняют форму и структуру, а также отличаются долговечностью. Высокие технические характеристики обеспечиваются за счет наличия слоя из алюминиевой фольги, расположенного внутри двух слоев из сшитого полиэтилена и соединенного с ними клеящим веществом. Трубы имеют доступную цену, а система обладает высоким КПД, что делает вариант их применения наиболее эффективным.
  • Медные (рис. ниже). Материал обладает высокой теплопроводностью, но применяется редко из-за высокой стоимости. Кроме того, трубы надо защищать от контакта со стяжкой, поскольку они плохо переносят воздействие щелочей.
  • Полипропиленовые трубы. Характеристики высокие, но редко применяются по причине большого радиуса изгиба. По этой причине расстояние между витками при укладке превышает 320 мм, но этого недостаточно для равномерного прогрева.

Металлические трубы для теплого пола

Установка пленочного пола под плитку: выбор варианта монтажа

Монтаж выполняют по одной из двух технологий: «сухой» (с использованием листа гипсокартона или СМЛ) или «мокрой» (заливка стяжки).

Укладка теплого пола «сухим» способом

Как уже было сказано выше, плиточный клей не сцепляется с пленкой, поэтому между нагревательной системой и плиткой должен быть промежуточный материал.

Им может быть гипсокартон или стекломагнезитовый лист, которые сегодня считается достойной альтернативой первому. Монтаж электрического теплого пола выполняется в виде «сэндвича»:

На основной пол стелют теплоотражающий материал;

Следующим слоем будет непосредственно теплый пол (сверху его рекомендуют покрыть плотной полиэтиленовой пленкой);

Этапы монтажа термомата под плитку

  • Гипсокартон или СМЛ нарезают, укладывают на пол и прикручивают к первичному основанию, стараясь не повредить нагревательные элементы.
  • Перед приклеиванием плитки, на гипсокартон или СМЛ желательно нанести глубокопроникающую грунтовку, например, бетоноконтакт. Последовательность и особенности монтажа инфракрасного теплого пола своими руками наглядно показаны на видео.

Технология «мокрой» установки (заливка стяжки)

Подложкой служит жесткая ненагружаемая изоляция, это может быть рулонная техническая пробка толщиной 2 мм, фольгоизол или изолон.

  • Изоляционный материал нарезают по ширине термопленки и укладывают непосредственно под каждой полосой. Там, где есть вырезы в пленке, они должны быть и на подложке.
  • Сверху укладывают теплоотражающий материал и приклеивают к нему скотчем нагревательный элемент.
  • Следующим слоем будет полиэтиленовая пленка.

Укладка инфракрасной термопленки

Для армирования песчано-бетонной стяжки на пленку укладывают пластиковую сетку с ячейкой 5*5 или 10*10 мм, которую прикрепляют к первичной стяжке, стараясь не повредить термопленку.

  • Когда сетка зафиксирована, сверху наносят тонкий слой стяжки высотой около 5 мм, она должна покрыть только технологические отверстия.
  • Через сутки, после высыхания стяжки, можно приклеивать плитку или керамогранит.

Что такое теплый пол

Это специальная система, предназначенная для поддержание температуры пола в необходимых диапазонах. Теплый пол позволяет поддерживать оптимальную температуру в доме или квартире независимо от времени года. Чаще всего применяются водяные и электрические системы подогрева. Конструкция водяного пола состоит из трубопровода, по которым течет вода, и специального устройства, нагревающего жидкость и распространяющего ее по всей системе. Трубки монтируются в бетонную стяжку.

Теплый водяной пол

Устройство теплого пола

Несколько слов об экономии

Если рассматривать теплые полы с экономической стороны, то их выгода проявляется лишь в некоторых случаях. В первую очередь, при монтаже электрической системы нагревательные маты необходимо выбирать в соответствиями с размерами поверхности пола, которая будет нагреваться. Использование слишком больших матов приведет к перерасходу электроэнергии. При условии, что электрическая система будет оснащена регулятором температуры, можно с уверенностью сказать, что стоимость центрального отопления будет равна стоимости отопления теплыми полами. Но дом при этом должен быть хорошо изолирован и оборудован качественными пластиковыми окнами.

Насколько выгоден теплый электрический пол

Водяные теплые полы или электрические

Преимущества и недостатки

Плюсы

  • равномерное распределение тепла по площади помещения;
  • система не создает никаких проблем людям, страдающих от астмы или аллергии;
  • вырабатываемая энергия является абсолютно безопасной;
  • простой монтаж и эксплуатация теплого пола;
  • установленная система не занимает полезное пространство в доме;
  • конвекционные потоки при использовании системы подогрева пола отсутствуют.

Минусы

  • высокая стоимость электроэнергии при сравнении с другими видами топлива;
  • наличие терморегулятором и умелое их использование является обязательным условием при эксплуатации теплого пола;
  • при возникновении какой-либо неисправности необходимо демонтировать напольное покрытие;
  • система не используется в больших производственных помещениях (их отопление не выгодное с экономической точки зрения).

Минусов у теплого пола мало, поэтому данная система и пользуется большой популярностью и современный строительный рынок предлагает несколько видов таких систем.

Что влияет на энергопотребление теплого пола

Особенности теплообмена в комнате

Как выглядит водяной теплый пол

Нюансы укладки напольной плитки

Процесс устройства этого напольного покрытия не так уж сложен, но требует внимания и точного соблюдения технологии. Здесь тоже нужно начинать с проекта, выбрать дизайн и схему укладки отдельных элементов.

Это может быть и обычный горизонтальный метод, и диагональный вариант, и даже целые картины из плитки. Чем сложнее дизайн, тем больше элементов придется подрезать.

Не всегда можно уложить только целые плитки. Планировать раскладку нужно таким образом, чтобы обрезанные элементы находились не на виду: в дальнем углу, под мебелью и т.п.

Чтобы определить, какое количество плитки необходимо для конкретной комнаты, можно воспользоваться одним из он-лайн калькуляторов. Это удобнее, хотя можно выполнить расчеты и вручную, используя составленный план.

Для пола следует брать напольную плитку с шероховатой поверхностью. Важный момент – класс истираемости материала. Чем больше людей и чем чаще посещают помещение, тем выше должен быть это показатель. Во время покупки следует учитывать не только дизайн, но и номер партии. Все упаковки плитки должны быть из одной партии.

Элементы с одинаковым дизайном из разных партий могут отличаться оттенком. Разница незначительная, но после укладки она станет очевидной. Даже после начала монтажа следует сохранить упаковку с номером партии на случай, если понадобится докупить несколько элементов.

Помимо плитки необходимо приобрести клей для плитки, а также зубчатый шпатель для его нанесения, пластиковые крестообразные ограничители, грунтовку и состав для затирки. Из инструментов также могут понадобиться обычный шпатель, резиновый шпатель для затирки, ветошь, рулетка и строительный уровень, плиткорез и т.п.

Если укладка теплого пола выполнена правильно, основание под плитку будет ровным и чистым. Его нужно обработать грунтовочным составом в соответствии с инструкцией и дождаться высыхания. После этого приступают непосредственно к укладке плитки. Начинают либо от угла, либо от центра, т.е. с самых видных участков.

Сначала нужно сделать разметку на основании. Для этого по центру комнаты параллельно самой длинной стене проводят прямую линию, а затем, снова по центру, провести линию, перпендикулярную первой. В дверном проеме к полу прибивают деревянный брусок-ограничитель.

На тыльную сторону отдельной плитки кладут небольшое количество плиточного клея и распределяют его по поверхности зубчатым шпателем. Иногда удобнее наносить клей не на плитку, а на основание, примерно на один квадратный метр, чтобы клей не высыхал.


Плитку для пола укладывают на слой клея, а расстояние между отдельными элементами фиксируют с помощью крестообразных разделителей

Плитку кладут на место и слегка прижимают к основания. Таким же образом укладывают и остальные элементы. Между плитками ставят специальные крестообразные ограничители. Они помогают выдерживать одинаковое расстояние между отдельными элементами на всей площади.

Как только выложен первый ряд, следует тщательно проверить насколько ровно лежит плитка с помощью строительного уровня. Такую проверку выполняют постоянно, чтобы весь пол был идеально ровным. Если в помещении имеется сток, то плитку укладывают с небольшим уклоном в сторону стока.


Качество укладки напольной плитки следует постоянно проверять с помощью строительного уровня, чтобы корректировать положение элементов при необходимости

Этот момент обычно учитывают еще при устройстве основания под плитку. После того, как все плитки уложены, нужно выждать не менее 12 часов, чтобы плиточный клей успел высохнуть. Теперь можно удалить разделители и начать затирку швов. Состав может быть как в тон плитке, так и контрастного цвета, все зависит от дизайна.

Затирку наносят малыми порциями на область шва и затирают специальным резиновым шпателем, движения должны быть крестообразными, направленными в разные стороны. Остатки затирки сразу же удаляют с поверхности с помощью тряпки, например, из микрофибры.

Когда затирка немного затвердеет, нужно проверить, насколько заполнен шов. Если затирочного материала оказалось недостаточно, следует повторить затирку на этом участке.

О том, как производится устройство теплого пола под линолеум, узнаете из следующей статьи, с содержанием которой мы советуем ознакомиться.

Вариант #1 – водяной теплый пол

Особенности технологии обустройства

Сами трубы могут быть подключены к отдельно стоящему бойлеру либо централизованному отоплению. Этот вид подогрева применим как в качестве основного источника тепла, так и дополнительного.

Схема устройства системы, где: 1 – слой термоизоляции, 2- армирующая прослойка, 3 – контуры труб, 4 – устройства для ввода и регулировки температуры, 5 – бетонная стяжка, 6 – самонивелирующая стяжка (выполняется в случае необходимости), 7 – финишное покрытие

Технология монтажа водяного пола включает ряд этапов:

  • Выкладывание на подготовленное базовое основание фольгированного утеплителя;
  • Укладка арматурной сетки для фиксации водопроводных труб;
  • Монтаж системы из металлопластиковых труб;
  • Заливка песчано-цементной стяжки;
  • Укладка плитки на клеющий состав.

Слой термоизоляции призван свести к минимуму расход тепловой энергии на нагрев базового основания. Фольгированный утеплитель, отражая тепло, будет перенаправлять поток вверх для обогрева помещения.

Особо актуально соблюдение этого условия при проектировании теплого пола в комнатах, расположенных на первых этажах, под которыми размещены неотапливаемые подвальные помещения.

Достоинства и недостатки данной системы

Правильно выполненная бетонная стяжка, скрывающая под собой контуры водопроводных труб, выполняет две функции:

  • Выступает надежной основой для укладки твердого покрытия типа керамогранит или плита.
  • Выполняет роль мощного аккумулятора тепловой энергии.

Нагреваясь от проложенных в ней металлопластиковых труб, бетонная стяжка равномерно распределяет тепло, передавая ее керамической плитке.

Теплый пол, функционирующий за счет циркулирующей по трубам воды, по праву можно считать экономически выгодным вариантом

Существенным недостатком этого типа пола является его толщина. Только цементная стяжка «съедает» 30-60 мм высоты. В условиях стандартных квартир, для которых не характерны высокие потолки, «украденные» сантиметры сразу будут заметны.

Кроме того, стяжка заливается не на один десяток лет. И обеспечить доступ для визуального осмотра и профилактики отопительной системы не представляется возможным. В случае протечки и проведения ремонта необходимо будет демонтировать не только плиточное покрытие, но и бетонную стяжку.

Общая толщина «слоеного пирога» при обустройстве теплого пола водяного типа получается значительной и составляет как минимум 70-100 мм

Специалисты не рекомендуют устанавливать его в многоэтажных домах советских построек, поскольку применяемые в те времена межэтажные перекрытия не предусмотрены для повышенных нагрузок, которую будет создавать массивная теплоаккумулирующая стяжка.

Планируя подключать водяной пол к централизованной системе отопления, будьте готовы, что не многие компании дают разрешение на забор тепла из отопительных стояков, поскольку это может нарушить ее сбалансированность. Да и при подключении системы помимо основных расходов потребуется установка дорогостоящего оборудования регулировки.

Это объясняется тем, что температура воды в радиаторах отопления и контурах напольного подогрева значительно отличается.

А вот для обладателей частных домов водяной теплый пол – идеальное решение. Ведь они не связаны пространственными ограничениями и для установки системы не требуется прохождения никаких согласовательных процедур. Достаточно, придерживаясь рекомендаций производителя, установить оборудование. А в дальнейшем поддерживать давление в системе и циркуляцию в контуре, а также контролировать температуру и качество теплоносителя.

Рассчитать параметры водяного теплого пола можно с помощью нашего онлайн-калькулятора:

Температура подачи, oC.
Температура обратки, oC.
Шаг трубы, м. 0.050.10.150.20.250.30.35
Труба Pex-Al-Pex 16×2 (Металлопластик)Pex-Al-Pex 16×2.25 (Металлопластик)Pex-Al-Pex 20×2 (Металлопластик)Pex-Al-Pex 20×2.25 (Металлопластик)Pex 14×2 (Сшитый полиэтилен)Pex 16×2 (Сшитый полиэтилен)Pex 16×2.2 (Сшитый полиэтилен)Pex 18×2 (Сшитый полиэтилен)Pex 18×2.5 (Сшитый полиэтилен)Pex 20×2 (Сшитый полиэтилен)PP-R 20×3.4 (Полипропилен)PP-R 25×4.2 (Полипропилен)Cu 10×1 (Медь)Cu 12×1 (Медь)Cu 15×1 (Медь)Cu 18×1 (Медь)Cu 22×1 (Медь)
Напольное покрытие ПлиткаЛаминат на подложкеПаркет на фанереКовролин
Толщина стяжки над трубой, м.
Удельная тепловая мощность, Вт/м2
Температура поверхности пола (средняя), oC
Удельный расход теплоносителя, (л/ч)/м2

На данном видео Вы можете увидеть типичные ошибки при монтаже системы водяного теплого пола:

Рейтинг
( Пока оценок нет )
Понравилась статья? Поделиться с друзьями:
Строитель Джек
Добавить комментарий

;-) :| :x :twisted: :smile: :shock: :sad: :roll: :razz: :oops: :o :mrgreen: :lol: :idea: :grin: :evil: :cry: :cool: :arrow: :???: :?: :!:

Adblock
detector
