Как выбрать минимальный и максимальный предел для уровня стяжки

Как выбрать маяки?

Для наливных полов и верхних разравнивающих слоев рекомендуется выбирать реперы. Штыревые треноги изначально придуманы для таких случаев. При укладке классической мокрой стяжки из ЦПС предпочтение лучше отдать маякам в виде профилей на саморезах и бетонных подставках.

Профильные направляющие также рекомендовано использовать и при выравнивании пола по полусухой технологии. Для сборной стяжки маяки вовсе не нужны, там горизонтальность и ровность укладки контролируются строительным уровнем непосредственно по монтируемым листам ГВЛ или ДВП. При обустройстве плавающего и толстого с армированием чернового слоя лучше всего воспользоваться также реперами.

Важнейшая задача – проведение «нулевой» линии

Вся последующая работа только в том случае будет обретать какой-то смысл, если будет очень точно выведен нулевой уровень, соответствующий и горизонтали, и требуемой толщине будущей стяжки.

Для работы понадобится водный или лазерный уровень (второй, конечно, предпочтительнее – он значительно облегчит процесс).

Водный уровень

Можно, конечно воспользоваться и строительный уровнем, но в этом случае он должен быть достаточно длинным (1.5 – 2 м), очень точно выверенным, а сам работник должен обладать отличным глазомером, так как ошибка при этом методе — наиболее вероятна.

Строительный традиционный уровень

Итак, на стене помещения, в углу, который по предварительной визуальной прикидке расположен выше других, ставится отметка. Высота ее от пола может быть произвольной, но лучше избрать, в первых, кратную величину, а во-вторых, такую, чтобы было удобнее работать – например, 1.5 м.

Пробивка опорной горизонтальной линии

С помощью упомянутых приборов и инструментов, уровень этой отметки переносится по всем стенам, с тем расчетом, чтобы соединить полученные метки сплошной прямой линией по периметру комнаты. Если все проделано правильно, то линия должна сомкнуться в одной точке, без малейшего перепада по высоте.Эта опорная линия может пригодиться потом не только для заливки стяжки, но и для проведения некоторых других отделочных работ.
Тщательно вымеряется расстояние от опорной линии до поверхности перекрытия пола через каждые 0.5 м.Полученные значения фиксируются на бумаге или же просто на поверхности стены (если это возможно). Теперь простым сравнением результатов определяется наиболее высокая точка пола по периметру комнаты – это место, где полученное значение – самое маленькое.

На примере — явное превышение на 50 мм

Если с минимальной толщиной будущей стяжки уже определись, то можно переходить к отбивке так называемого нулевого уровня. В самой высокой точке отмечают риской требуемую высоту от существующего основания. Пусть, к примеру, это будет 30 мм – именно такая толщина минимально должна быть у бетонной стяжки для обеспечения ее прочности и монолитности.
Далее можно поступить двояко. Так, можно применить уже описанную выше методику и провести таким же образом нулевую линию вдоль поверхности пола. Это бывает не вполне удобно на такой высоте. Потому можно поступить проще – измерить расстояние между нанесенной отметкой и опорной горизонтальной линией. Затем перенести это значение строго по вертикали в нескольких точках на стенах, так, чтобы расстояние между рисками позволило провести линию с помощью имеющейся линейки. Полученная линия, полностью очерчивающая помещение по периметру, и будет являться нулевым уровнем.
Ограничиваться этим рано. В строительной практике редко, но все же встречаются моменты, когда уровень пола в центре помещения несколько выше, нежели у стен. Проверить это просто – нужно растянуть шнур между противоположными стенами по проведенной нулевой отметке, и проверить расстояние между ним и полом в центре комнаты. Такая проверка делается в нескольких местах. Если расстояние между шнуром и поверхностью меньше требуемой минимальной толщины стяжки, то придется несколько переместить вверх нулевой уровень – на требуемую для обеспечения нужной толщины высоту.

Если все нормально, отбивку нулевого уровня можно считать законченной.

Примеры моделей

Bosch DSL 2 Professional

Фирма Bosch выпускает целое семейство лазерных уровней. Одним из самых известных является Bosch DSL 2 Professional.

Характеристики это модели не оставят равнодушным никого:

Тип: точечный – это надо иметь в виду, линию на стене придётся строить самому;
Рабочий вес: 2 кг, при переноске – 6,6 кг;
Габариты: 215 х 170 х 200 мм;
Количество лучей: 2 шт;
Направление лучей: горизонтальная линия;
Угол автоматического самовыравнивания: ± 4 град.;
Время работы на одном заряде: 15 часов;
Максимальная дальность измерения: 10 м – этот прибор для использования в жилых помещениях и небольших офисах;
Точность: не хуже 0.3 мм на 1 метр расстояния;
Длительность автономной работы на батарейках – 15 часов.

Кроме того, в комплект поставки входит штатив с резьбой на четверть дюйма. Предварительная поверка производителем не проводится.

Все модели Bosch отличаются предельной продуманностью функциональных возможностей – на фото представлена модель BoschGSL 2 Professional

LV 06

Данная модель компактнее, но характеристики не намного хуже, самое главное – точность в 0.5 мм на 1 метр расстояния обеспечивают 3 батарейки по 1,5 В.

Особенностью данной модели являются 6 дополнительных режимов:

Лазерная указка в виде точечного индикатора;
Линия уровня земли;
Уровень линии;
Светодиоды ночного видения;
Вертикальная линия;
Индикация в виде креста.

Модель LV 06 более компактна, но также способна успешно выполнить все задачи

FL250VA-N

Самой совершенной из трёх представляемых моделей является FL250VA-N. Здесь только точность по горизонтали составляет 1 мм на 10 метров расстояния.

Остальные характеристики впечатляют не меньше:

Точность по вертикали: чуть хуже – 1,5 мм на 10 метров;
Максимальная дальность работы: 250м;
Скорость вращения: две скорости в 120 и 500 об/мин.

Для подзарядки алкалоидных батареек есть гнездо. Отдельное гнездо для крепления штатива. В состав поставки входит и пульт дистанционного управления, дальность работы которого составляет 50 метров. Выравнивание прибора и по горизонтали и по вертикали производится автоматически.

Ротационный механизм модели FL250VA-N обеспечивает качественные замеры по всем 360 градусам буквально за считанные доли секунды

Подготовительные работы установки маяков

Направляющие для стяжки пола следует устанавливать на подготовленную поверхность. От правильного выполнения работ по подготовке помещения к установке направляющих зависят рабочие характеристики и ресурс эксплуатации выполняемой стяжки. Прочность заливаемой основы и ее внешний вид также определяются качеством подготовки напольной поверхности.

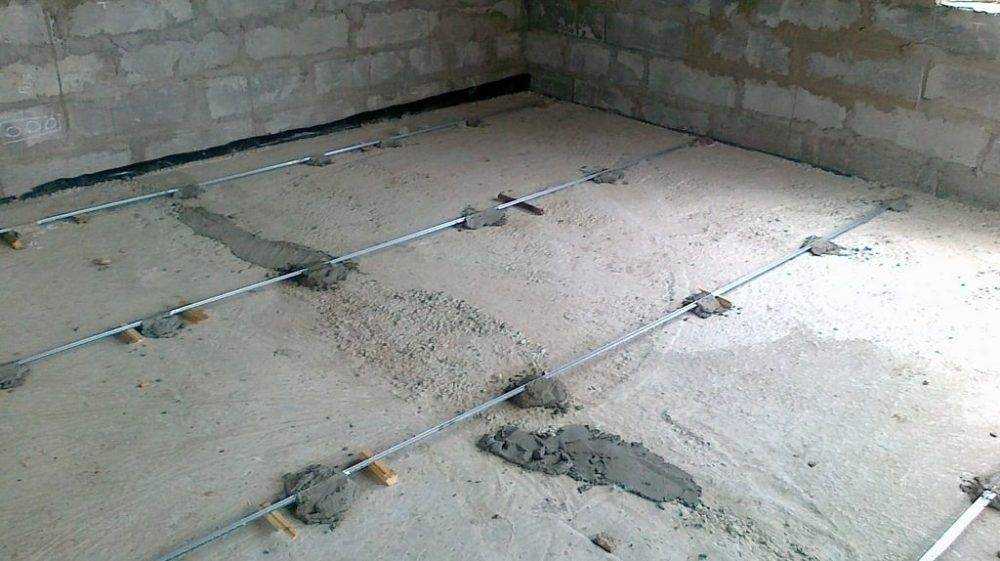

Маяки для стяжки пола

Последовательность действий:

Демонтируйте плинтуса по периметру помещения.
Очистите старое основание от изношенного покрытия.
Ликвидируйте на поверхности масляные следы, жирные пятна, загрязнения.
Очистите основу с помощью пылесоса.
Зашлифуйте выступающие участки, локальные неровности.
Заделайте ремонтной смесью глубокие трещины и полости.
Покройте поверхность грунтовкой с помощью валика.
Уложите гидроизоляционный материал на высохшую основу.

Важнейшая задача – проведение «нулевой» линии

Водный уровень

Строительный традиционный уровень

Пробивка опорной горизонтальной линии

С помощью упомянутых приборов и инструментов, уровень этой отметки переносится по всем стенам, с тем расчетом, чтобы соединить полученные метки сплошной прямой линией по периметру комнаты. Если все проделано правильно, то линия должна сомкнуться в одной точке, без малейшего перепада по высоте. Эта опорная линия может пригодиться потом не только для заливки стяжки, но и для проведения некоторых других отделочных работ.
Тщательно вымеряется расстояние от опорной линии до поверхности перекрытия пола через каждые 0.5 м. Полученные значения фиксируются на бумаге или же просто на поверхности стены (если это возможно). Теперь простым сравнением результатов определяется наиболее высокая точка пола по периметру комнаты – это место, где полученное значение – самое маленькое.

На примере — явное превышение на 50 мм

Если с минимальной толщиной будущей стяжки уже определись, то можно переходить к отбивке так называемого нулевого уровня. В самой высокой точке отмечают риской требуемую высоту от существующего основания. Пусть, к примеру, это будет 30 мм – именно такая толщина минимально должна быть у бетонной стяжки для обеспечения ее прочности и монолитности.
Далее можно поступить двояко. Так, можно применить уже описанную выше методику и провести таким же образом нулевую линию вдоль поверхности пола. Это бывает не вполне удобно на такой высоте. Потому можно поступить проще – измерить расстояние между нанесенной отметкой и опорной горизонтальной линией. Затем перенести это значение строго по вертикали в нескольких точках на стенах, так, чтобы расстояние между рисками позволило провести линию с помощью имеющейся линейки. Полученная линия, полностью очерчивающая помещение по периметру, и будет являться нулевым уровнем.
Ограничиваться этим рано. В строительной практике редко, но все же встречаются моменты, когда уровень пола в центре помещения несколько выше, нежели у стен. Проверить это просто – нужно растянуть шнур между противоположными стенами по проведенной нулевой отметке, и проверить расстояние между ним и полом в центре комнаты. Такая проверка делается в нескольких местах. Если расстояние между шнуром и поверхностью меньше требуемой минимальной толщины стяжки, то придется несколько переместить вверх нулевой уровень – на требуемую для обеспечения нужной толщины высоту.

Если все нормально, отбивку нулевого уровня можно считать законченной.

Реечные конструкции

Очень трудно произвести монтаж наливного пола и при этом не использовать маяки. Они должны быть подготовлены до начала работ, чтобы в последующем не возникало никаких трудностей и отвлечений. Выделяют следующие типы реечных конструкций:

Из растворов. Находят применение при тонком слое наливного пола. В пол ввинчиваются саморезы на определенном уровне, к верхней части которых привязывается шнур. Под данным шнуром производиться укладка раствора таким образом, чтобы он после высыхания сформировал направляющую. Она будет способствовать качественному регулированию толщины.
Деревянные. Самый старый способ выполнения маяков из брусков, сечением около 2.5 см. Чтобы отрегулировать высоту, достаточно под бруски подложить клинья определенного размера. При повышенной влажности они изменяют свои размеры и параметры, что относят к серьезному недостатку.
Из стальных труб. Используются в помещениях, имеющих достаточные площади. К тому же тут предусмотрена и достаточная толщина наливного пола – как минимум 4-5 см. Сечение труб может быть различным, не только круглым, но и квадратным. Даже под давлением они способны сохранить свой первозданный вид.
Металлические. Это стандартные профили из металла. Область применения – компактные комнаты. В данны профиль ввинчиваются саморезы, используемые в качестве регулировки высоты и толщины слоя стяжки, который не превышает 2.5-3 см. при большей нагрузке на профиль, конструкция может деформироваться. Результат получится не совсем приятный.
Растворная горка. Количество будет зависеть от обстоятельств и предъявляемых требований. Больше подходят в качестве ориентира при сухой укладке. Раствор распределяется по поверхности до уровня горок при помощи правила.
Схема установки реечных маяков

Ассортимент направляющих

Существуют разные виды маячков. Они отличаются не только типами составных материалов, но и способами монтажа. Более того, некоторые из них используются при заливке самовыравнивающихся смесей, другие – при устройстве стяжек.

Маяки из деревянных реек

Пример укладки стяжки с деревянными маяками

Направляющие представляют собою деревянные брусья, имеющие сечение 3х3 см. В принципе, можно использовать материал и других размеров, главное, чтобы сечение образовывало квадрат. В противном случае заготовки имеют минимальную устойчивость при работе. Используются они для устройства цементных стяжек.

Уровень маяков регулируется при помощи клиньев, саморезов либо подкладок. Данный способ разметки ныне устарел, но, всё же, иногда применяется.

Маяки из металлических профилей

Речь идёт о профиле для гипсокартона (ПН 28х27 либо ПП 60х27). Чтобы увеличить прочность, их вкладывают друг в друга и получают квадратное сечение. Направляющие используют для устройства бетонного пола и сухой стяжки либо засыпки.

Купить материал можно практически в любом строительном магазине. С ним очень удобно работать, но есть и минус – отсутствие вариаций по высоте профилей. Выбор ограничен: только 3 и 6 см.

Маяки из штукатурных профилей

Штукатурные профиля, используемые в качестве маяков

Пользуются повышенным спросом по нескольким причинам:

Идеально подходят для формирования стяжек с небольшой площадью.
Имеют простое устройство.
Обладают функцией регулировки высоты, путём вкручивания-выкручивания болтов.
Отличаются небольшой толщиною около 1 см, т.е. с их помощью предполагается установка только тонких стяжек.

Направляющие из металлических труб

Речь идёт о трубах с круглым, квадратным либо прямоугольным сечением. Чаще всего их применяют для устройства бетонного пола в помещениях с большой квадратурой. Материал очень прочен и практически не деформируется. Он способен выдерживать большую массу стяжки.

Реперы

Реперы используются для устройства самовыравнивающихся стяжек и наливных полов

Для работы с таким профессиональным инструментом, как маяки на треногах, требуется опыт и мастерство. Реперы используются для устройства самовыравнивающихся стяжек и наливных полов. Регулируются при помощи стержня, по которому и выставляется уровень. Отличаются высокой точностью. Маяки-реперы изображены на фото выше:

Маяки-саморезы

Пример использования саморезов в качестве направляющих

Дюбель-гвозди либо саморезы прикручиваются к основанию, а по их шляпках ориентируются на уровень стяжки. Просты в установке, но не очень помогают при выставлении точного уровня.

Направляющие из раствора

Создаются из смеси самой стяжки либо известково-цементного раствора. Применяются при заливке цементной стяжки и бетонного пола. Их высота не имеет ограничений и, что особенно приятно, маяки не нужно убирать по окончании работ. Правда к ним нельзя даже приступить, пока материал не высохнет, на что уходит несколько дней.

Из чего и как устанавливаются маяки

Способов устройства системы маяков для выравнивания пола немало, например вот статья про выравнивание пола по маякам . Они различаются и используемыми материалами, и технологией их установки. Некоторые системы предназначены для конкретных видов стяжек или напольного покрытия, и применяются только с ними.

Рассмотрим самые распространенные методики:

Деревянные лаги

Да, деревянные лаги, служащие для настила доски или укладки на них ОСП, фанеры и ли других листовых материалов, тоже смело можно отнести к разряду маяков. Установка их строго по нулевому уровню в итоге даст требуемую ровность и горизонтальность финишного покрытия.

Деревянные лаги — тоже своеобразные маяки

Понятно, что для лагов требуется ровный брус без геометрических деформаций. Крепление его к полу может быть разным – все зависит от материала поверхности. Удобно в этом случае пользоваться винтами или длинными саморезами – их вращением в ту или иную сторону можно точно вывести верхнюю грань по нулевой отметке. При этом, конечно, под лаги по всей длине подкладывают дощечки или клинья, чтобы не допустить провисания или прогиба при механической нагрузке сверху.

Это – один из тех случаев-исключений, когда лаги-маяки чаще всего располагают не вдоль, а поперек вытянутого в длину помещения.

Деревянные маяки для устройства стяжки

Установка таких маяков мало отличается от вышеупомянутого способа. Такая технология имеет очень давнюю историю, но, сказать по правде – это далеко не идеальный вариант по нескольким причинам.

Во-первых, найти техническую древесину, которую было бы не жалко для этих целей, но вместе с тем, чтобы она отличалась ровностью по всей длине – сама по себе непростая задача.
Во-вторых, брусья для устройства таких маяков (сечением не менее 30 × 30 мм) необходимо заранее хорошенько вымочить в воде, чтобы они полностью пропитались влагой. Если этого не сделать, то при заливке стяжки дерево начнет активно впитывать воду из бетонного раствора. Мало того что в этих местах могут образоваться своеобразные провалы – неправильны водный баланс приведет к тому, что стяжка на этих участках не получит требуемых прочностных качеств.
В-третьих, после схватывания стяжки потребуется изъять подобные маяки из ее толщи, так как дерево со временем обязательно станет разлагаться, и в этих местах появятся пустоты, монолитность поверхности покрытия будет нарушена. Значит, предстоит извлекать брусья (а стало быть, это нужно сразу предусмотреть при их установке), разводить вновь бетонный раствор, чтобы заделывать образовавшиеся полости. Это – лишние, никому не нужные трудозатраты.

Единственно, когда этот вариант действительно может быть оправдан – при устройстве сухой стяжки. В этом случае можно применять ровную сухую древесину.

Использование металлических профилей

На сегодняшний день это – самый распространенный способ установки системы маяков. Одно из его главных достоинств – металлический профиль служит отличной направляющей для перемещения правила при разравнивании стяжки, безо всякой вероятности истирания поверхности, зацепов и т.п.

Какие металлические профили могут для этого применяться:

Широко используют П-образные оцинкованные профили, обычно применяемые для монтажа гипсокартонных конструкций. Они легки, хорошо «держат» линию даже при нагрузке, а в случае необходимости, если применяется для стяжки особо тяжелый бетонный раствор, из них очень просто сделать более прочную коробчатую конструкцию с прямоугольным сечением, просто сложив два профиля вместе, один в другой.

Используемые для установки маяков металлические профили

При стяжках незначительной толщины зачастую прибегают к использованию штукатурных маяковых профилей. Такой способ имеет право на существование, хотя и подвергается критике со стороны опытных строителей. Дело в том, что даже несмотря на то, что такие профили снабжены ребром жесткости, при больших толщинах стяжки или же на больших площадях заливаемого бетоном пола, их прочности может оказаться недостаточно. Под действием больших нагрузок они могут начать прогибаться, изгибаться в плоскости или пружинить. Значит¸ им потребуется, что избежать этого, намного больше опорных точек – а это лишня работа.

Для тонких стяжек подойдут штукатурные профили

При заливках стяжек в технических помещениях нередко в качестве маяков-направляющих используют даже ненужные трубы круглого или прямоугольного сечения. В ряде случаев они даже привариваются к армирующей конструкции будущей стяжки на требуемом нулевом уровне по своему верхнему краю.

В технических помещениях, например, в гараже, можно использовать трубы

Можно ли обойтись без маяков?

На подобный вопрос существует лишь один категоричный ответ – НЕТ. При устройстве стяжки любого вида, деревянных покрытий и даже некоторых наливных полов, которые, казалось бы, имеют свойство самовыравнивания, без системы маяков качественно выполнить работу не представляется возможным. Судите сами:

Как бы точно ни работали строители при установке перекрытий, добиться идеальной их горизонтальности попросту невозможно – всегда или сразу получаются определенные перепады по уровню, либо они возникают в процессе усадки здания.
Железобетонные конструкции (плиты перекрытия) в большинстве случаев по своей внешней фактуре также могут не иметь абсолютно гладкой поверхности, которая требуется для застила многих финишных покрытий.
Очень часто полы требуют обязательной гидро-, звуко- и термоизоляции, устройства подогрева («теплый пол»), которые также по многим технологиям должны закрываться стяжкой.

Полагаться на собственный глазомер, выводя и нужную толщину, и уровень стяжки – по меньшей мере наивно. Работа лишь тогда будет выполнена качественно, если будет установлена система маяков. Мало того, она, в большинстве случаев, одновременно сыграет две важнейшие роли:

станет визуальным ориентиром и требуемых объемов работ, и выводимого уровня пола;
существенно облегчит трудоёмкую работу по заливке или засыпке пола просто с технологической точки зрения.

Коротко о главном

Установка маяков нужна для одновременного выравнивания стяжки по уровню и плоскости с помощью правила.

Монтировать опорную конструкцию нужно только после полного цикла подготовительных мероприятий: демонтаж, «лечение», укрепление основания.

В случае с «сухой» стяжкой и листовым покрытием маяки подлежат обязательному устранению.

Под выравнивающий раствор можно установить металлические маяки из гипрочного профиля, Т-образных планок, а также выполнить опорные элементы из штукатурки либо ровнителя.

Под наливные полы можно использовать реперы либо самодельные маяки, аналогичные треножному устройству.

Как работать с нивелиром

У лазерных уровней могут быть разные наборы функций. В базовом варианте есть возможность получить вертикальную и горизонтальную плоскости, а также включать их вместе и получать пересечение. В некоторых моделях есть возможность получать точку в зените и под прибором (отвес, точка — надир), также бывает функция построения двух параллельных вертикальных плоскостей. Дополнительные возможности полезны, но их наличие увеличивает стоимость, так как система становится сложнее. Некоторые производители в базовую комплектацию добавляют штативы или платформы, которые можно крепить на стену при помощи шурупа или магнита.

Основные функции нивелира (построителя плоскостей) бытового класса

Отличаются модели и возможным углом выстраиваемой в горизонтальной поверхности плоскости (угол развертки). Он может быть от 110° до 360°. Проще всего работать с тем, который дает полную плоскость, но относится он к профессиональным моделям и стоит немало. Получить полную плоскость можно и при небольшой плоскости свечения. Для этого прибор поворачивают вокруг своей оси.

При использовании прибора на улице может быть полезен уловитель лазера. Он покупается обычно отдельно. При покупке надо проверять совместима ли данная модель с вашим лазером. Полезны могут быть специальные очки. Они во-первых, предохранят глаза от случайного воздействия лазера, во-вторых позволяют четче видеть луч.

Использование при работах на полу

Удобно пользоваться лазерным уровнем при выравнивании пола. Выставляете его примерно посредине помещения и включаете построение горизонтальной плоскости. На стенах отбивается ровная линия, по которой удобно делать разметку.

Горизонтальная плоскость отображается на стенах

Лазерный луч также отображается на любом предмете, который вы поставите на пути его следования. Используя это свойство и линейку (рулетку) вы сможете найти самую выступающую и самую «утопленную» часть пола. По этим данным вы определите, на каком минимальном уровне можно делать стяжку пола. Далее по найденной высоте делаете отметки по стенам и приступаете к установке маяков. Их тоже можно выставлять по лучу. Установив лазерный луч на нужную высоту, спинку маяка выставляете так, чтобы она была равномерно им подсвечена.

При помощи той же горизонтальной поверхности можно проверять и насколько ровно выложен бетон в стяжке. Луч будет виден на буграх, а впадины можно найти при помощи рейки.

Как пользоваться лазерным уровнем для укладки плитки на полу

Можно пользоваться лазерным уровнем и при укладке плитки на пол. Для этого необходимо получить пересечение лучей на полу. Выставляете требуемый режим, выбираете направление, по которому будете укладывать плитку и, по видимой на полу линии, выравниваете шов.

Что может делать на стенах

Теперь рассмотрим как использовать лазерный уровень на стенах можно еще более активно:

Проверить насколько кривая стена. Параллельно ей, на расстоянии в несколько сантиметров отбиваете лазером горизонтальную плоскость. При помощи линейки или рулетки измеряете расстояние от луча до нескольких точек стены. Так определяется насколько завалена стена и в каком месте, можно найти выемки и бугры. Эта процедура необходима при выравнивании стен.
По той же методике можно проверить вертикальность углов.
Отметить горизонтальную линию для крепления чего-то: мебели, профиля для потолка из гипоскартона и т.д.
Получить перекрестие для укладки плитки на стену.
Иметь вертикальную линию, чтобы правильно наклеить первый лист обоев. горизонтальную, чтобы ровно наклеить бордюр и т.п.
Проверить вертикальность откосов на окнах или дверях.
Отметить линию для прокладки электропроводки.

Пользоваться лазерным уровнем во время ремонта приходится часто, да и позднее в быту, при мелких работах он часто нужен: что-то ровно повесить, то выставить бытовую технику (стиральную машинку, например) и т.д.
