Строительные леса своими руками - как сделать +фото, схемы

Как собрать деревянные леса

Что понадобится для монтажа лесов

Для сборки лесов, которые называют еще «козел», или «стол», понадобятся следующие материалы:

Гвозди или саморезы (любые, лишь бы хватало длины, кроме ржавых и гнутых, а то работа превратится в сплошное мучение);
Доски (поддоны, заборы, старая мебель, куски ДСП, фанеры или деревянных досок);
Бруски (любые палки, обломки, куски металлических профилей, ветки от деревьев).

Изготовление рамы

Отличным помощником для тех, кто монтирует строительные леса своими руками, будут чертежи. Именно по ним легче всего собрать раму. Для этого на заранее подготовленной площадке фиксируются деревянные подставки и башмаки, при необходимости устанавливаются винтовые опоры. После чего с определенным шагом монтируются рамы. Их число определяет предполагаемая длина конструкции. По краям устанавливаются специальные рамы с бордюрами. Для спуска и подъема рабочих на рамах монтируются лестницы. Вся конструкция скрепляется горизонтальными и диагональными связями. Для их фиксации в каркасе имеются имеются специальные замки.

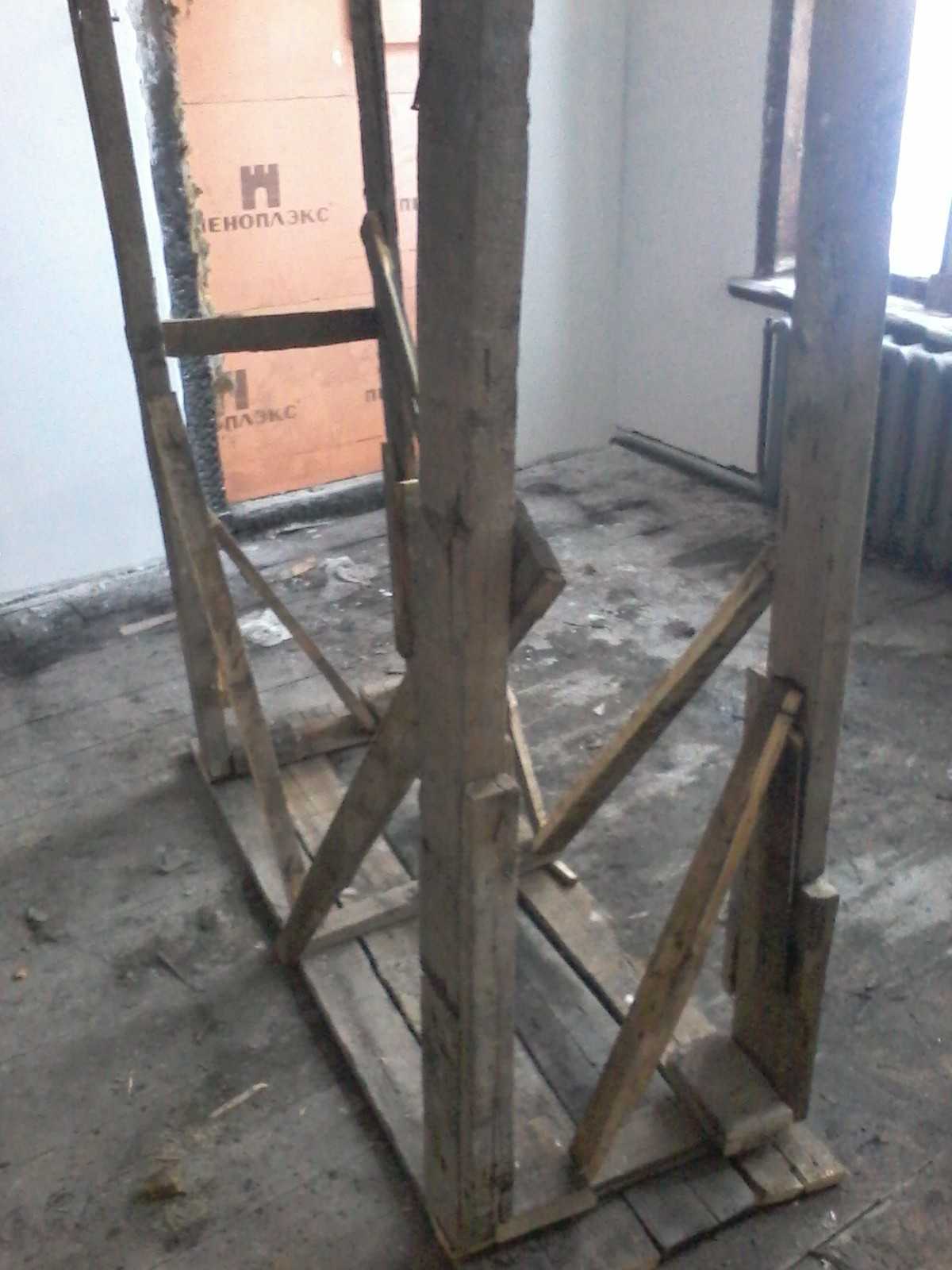

Сборка каркаса

Строительные леса своими руками

Минимальная безопасная высота лесов – 5-6 м, ширина – 50 см, а их рекомендуемая длина 4 м. Исходя из этих цифр, рассчитывают размер каркаса и необходимое количество материала, чье качество заслуживает особого внимания.

В частности, для создания каркаса выбирают цельный брус шириной не менее 10 см. Торцевые планки конструкции монтируют под острым углом. Две опорные шестиметровые балки укладываются в горизонтальное положение. Расстояние между ними составляет ширину будущих лесов. Рядом на одинаковом расстоянии укладываются еще две шестиметровые балки. Верхние концы балок должны сходиться под небольшим углом в виде трапеции, это придаст устойчивость будущим лесам.

К этим балкам фиксируются боковые стойки – опора будущих настилов. Закрепляют стойки с внутренней стороны, причем для настилов используются только три стойки, а последняя служит для укрепления конструкции. Всего боковин должно быть не больше 4, поскольку не рекомендуется возводить леса выше «четырех этажей».

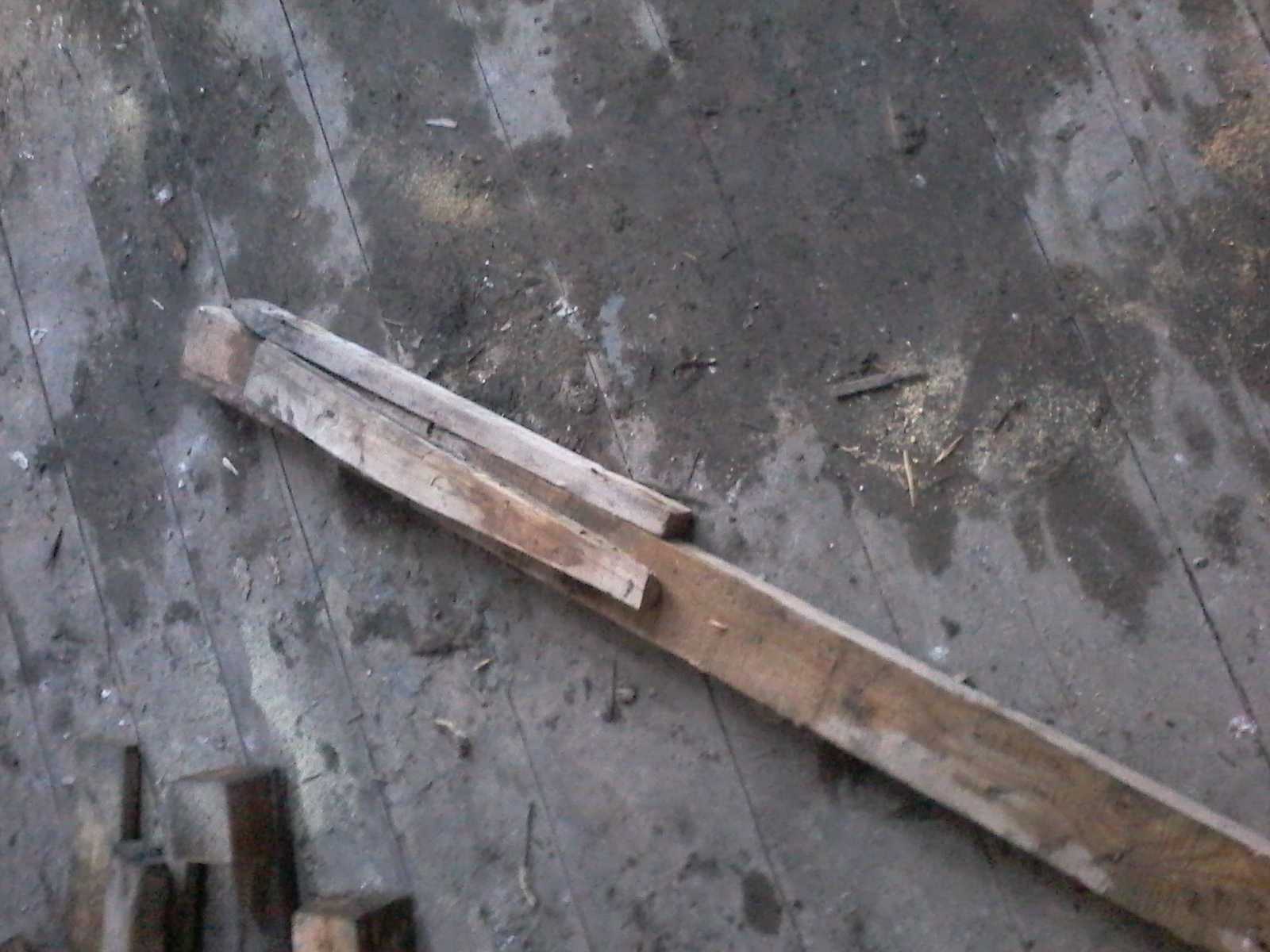

Подготовка дополнительных стоек

Монтаж настила

Перед тем, как сделать строительные леса, необходимо определить требования, которым они должны отвечать. Высоту можно считать определяющим параметром, ведь настил необходим именно для работы на какой-то высоте.

Монтаж настила

Длина «козла» зависит исключительно от размеров имеющихся материалов. Разумеется, слишком короткий стол будет очень неудобен, особенно на большой высоте. И нужно помнить о том, что на столе, возможно, будут стоять два человека и ведро с раствором.

Для достижения нужной ширины настила применяют нужное количество досок. Однако если его делают не из досок, а из ДСП, то увеличение будет затруднительно. Что касается лесов, возводимых внутри помещения, так называемых «козлов», то важным моментом станет ширина имеющихся дверных проемов, а также наличие другой мебели. Ведь «козла» нужно будет как-то перемещать.

Фактор веса – один из самых важных, ведь таскать леса неудобно, а тяжелые – тем более. Передвигать их волоком – это лишний раз подвергать нежелательному физическому воздействию. С другой стороны, жертвовать высотой и прочностью точно не стоит.

От прочности строительных лесов зависит не только здоровье строителя, но и целостность стен, полов, техники. Всего того, что может находиться рядом. Однако нагружать конструкцию лишними элементами ни к чему. Далеко не факт, что они реально добавят прочности. Правильно забитые гвозди, закрученные шурупы и смонтированные перемычки, – вот гарантия прочности.

Грамотно сделанные перемычки – основа безопасности строителя

Деревянные леса можно считать устойчивыми, если они не шатаются. И дело не только в том, что работник неуютно себя чувствует, если стол шатается. Любая мебель ломается по этой самой причине, в том числе, и строительные леса. Грамотно расположенные перемычки – единственный способ добиться устойчивости.

Для настила используют широкие и длинные доски, прибивая их к боковинам. Эти три доски нужно распределить по краям и в центре настила, чтобы он не прогибался. Кстати, удобнее отрезать лишнее, когда настил уже собран – тогда не нужно будет ничего отмерять. Зазоры между досками уменьшают вес изделия. С другой стороны, они дают возможность мелким предметам постоянно падать на пол.

Вкручивая саморезы, необходимо следить за тем, чтобы доски не трескались. А торчащие саморезы легко отламываются ударом молотка. Если гвозди оказались длинными, загибать их следует через что-то круглое – ручку плоскогубцев, например. В этом случае, острый конец гвоздя войдет в дерево с обратной стороны, давая дополнительную прочность.

Сборка металлических лесов

В частном строительстве удобнее всего использовать рамные металлические леса с деревянными настилами. Они состоят из нескольких секций, количество которых зависит от протяженности здания и его высоты. Для изготовления секций подходят стальные и алюминиевые стойки; если предполагаются большие нагрузки, лучше выбирать стальные элементы. Стандартная секция имеет высоту 1,5 м, ширину 1 м и длину от 1,65 до 2 м.

Для работы понадобится:

трубы сечением 30х30 мм и длиной 1,5 м;
трубы диаметром 15 мм;
трубы 25х25 мм;
обрезная доска толщиной 40 мм;
алюминиевая лестница;
саморезы и болты;
болгарка;
дрель;
сварочный аппарат;
уровень.

Металлические самодельные леса

Шаг 1. Подготовка распорок

Из труб диаметром 15 мм нарезают заготовки для распорок: длина горизонтальных составляет 96 см, диагональных – 2 м. После этого на концах двухметровых трубок делают надрезы длиной 6 см и расплющивают. Это упростит крепление распорок к несущим стойкам.

Подготовка распорок

Шаг 2. Изготовление переходников

Для наращивания лесов понадобятся соединительные элементы – переходники. Изготавливают их из профильных труб: трубы 25х25 мм режут на части длиной 30 см, а из труб 30х30 мм нарезают заготовки длиной 8 см. Надевают короткие заготовки на длинные и приваривают посередине, чтобы исключить сдвиги.

Переходники

Шаг 3. Сборка рамы

Стойки

Две вертикальные стойки соединяют между собой горизонтальными распорками, приваривая их через каждые 30 см. Получается рама в виде лестницы. Точно так же собирают вторую раму. Из листового металла вырезают квадратные пластины 70х70 мм и приваривают их плашмя к нижним концам опорных стоек. Благодаря этому стойки секции не будут проваливаться в грунт, хотя на мягких почвах под металлические пластины дополнительно укладывают плотные деревянные дощечки.

Шаг 4. Монтаж секции

Сборка конструкции

Две рамы устанавливают вертикально одну напротив другой и примеряют диагональные распорки. Маркером отмечают места крепления, затем просверливают в стойках и распорках отверстия под болты. Соединяют все части между собой и проверяют уровнем горизонтальность верхних перекладин. Если конструкция перекошена, придется дополнительно подгонять все элементы, иначе устоять на лесах будет сложно.

Шаг 5. Изготовление настила

Схема сборки

Доски для настила можно уложить двумя способами – по длине секции и поперек. Для поперечного настила по бокам конструкции прикручивают болтами горизонтальные трубы на уровне верхних распорок. Для продольного настила берут доски не менее 2 м длиной, сбивают по ширине секции, укрепляют снизу поперечными брусками от прогиба.

Чтобы настил не смещался во время работы, на его концах следует закрепить металлический П-образный профиль по толщине распорки. Для этого укладывают готовый щит на леса и снизу отмечают маркером линию, где горизонтальная распорка прикасается к доскам. Точно так же делают разметку с другого конца щита. Далее берут профиль шириной 17-20 мм, обрезают его по ширине настила и прикручивают саморезами к доскам на отмеченных линиях. Теперь, когда настил будет уложен на леса, распорки окажутся внутри профиля, что не позволит доскам сдвигаться.

Шаг 5. Покраска лесов

Леса строительные

Металлические леса предназначены для многоразового использования, а значит, нуждаются в защитной обработке. Поскольку леса чаще используются для наружных работ, от сырости каркас покрывается коррозией, особенно в местах крепления. Поэтому после изготовления и проверки лесов каждый элемент следует ошкурить, протереть от пыли, прогрунтовать и покрасить. Деревянный настил также обрабатывают антисептиком и красят, чтобы защитить от влаги и гниения.

Леса

Краткая характеристика типов строительных лесов

Хомутовые. Плюс – возможность изменения геометрии скелета по любой из осей. Минус – сложность монтажа/демонтажа конструкции. К тому же при необходимости повысить несущую способность придется покупать элементы крепления. Одной лишь проволокой, тем более веревкой, в таком случае не обойтись.

Клиновые. Отличаются от всех аналогичных в применении моделей повышенной надежностью и прочностью. Но и затраты на изготовление неизмеримо больше (в первую очередь, на держатели). Для частного сектора – не лучший вариант.

Штыревые. Плюс – небольшой вес при способности выдерживать значительную нагрузку; простота сборки (хотя и относительная). Минус – высокая стоимость; повышенное давление на почву. Для обеспечения устойчивости необходимо принять ряд дополнительных мер. В частном секторе такие леса, как правило, не используются. Основная причина – сложность изготовления. Здесь нужны точные расчеты и сварочный аппарат.

Рамные. Плюс – вес конструкции небольшой, но при грамотном составлении чертежа и сборке такие леса способны «нести» нагрузку до 200 кг/м². Ограничение же по высоте в 50 м для частного строения большого значения не имеет. Именно такая модель в сфере индивидуальной застройки считается наилучшей.

Строительные леса – своими руками из дерева, пошаговая инструкция

Дерево является наиболее простым в обработке и при этом недорогим материалом – создание деревянных лесов укладывается в несколько ремонтных этапов, вполне выполнимых самостоятельно. Опишем подробно, как сделать их из деревянных брусьев, досок и реек.

Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше.

Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Для расстояния между опорами в 4 метра по длине лесов внизудостаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса.

Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех “монтажных этажей”, так что боковин из бруса будет всего четыре. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Установив деревянные боковины вертикально и слегка наклонив их друг к другу, длинными саморезами крепим боковые поперечины. Использование шурупов предпочтительно тем, что после ремонтно-строительных работ леса можно будет разобрать (частично или полностью) и сложить в сарае или гараже.

Осталось прибить к поперечным брускам доски для настила и ограждение над каждым помостом. С боковых сторон лесов можно набить дополнительные поперечины, которые будут выполнять роль лестниц. Также полезно над каждой опорой сделать узел в виде выдвигающегося штыря для крепления лесов к земляному грунту – на ровных поверхностях он убирается, и вся конструкция стоит на срезах торцевых балок.

https://youtube.com/watch?v=VasoycTK0Bwrel%3D0%26amp%3Bcontrols%3D0%26amp%3Bshowinfo%3D0

biglesa.com.ua
sdelai-sam.pp.ua
greensector.ru
remoskop.ru

Строительные леса – своими руками из дерева, пошаговая инструкция

Шаг 1: Выбор и подготовка древесины

Для работы потребуется несколько видов дерева. Несущие опоры выполняются из бруса размером 10х10 см (меньшее сечение не позволит выполнять с лесов тяжелые строительные работы). Горизонтальные настилы сколачиваются из толстых досок (от 50 мм), ребра жесткости – из досок толщиной от 25 мм. Могут использоваться рейки ограждения толщиной от 20 мм. Древесина для опор и помоста должна быть без сучков и трещин, ее следует обработать специальными составами для предотвращения гниения и появления плесени.

Шаг 2: Планирование каркаса

Кроме того, несущие опоры из бруса 10х10 см желательно выбрать цельными, а не составными – тогда и прочность многоэтажного сооружения будет выше. Минимально допустимая ширина самодельных лесов из дерева равна 50 см, их длина может быть 3-4 метра. Ограничением по высоте принято считать 6 метров, иначе велик риск опрокидывания лесов при работе. Для работы потребуются стандартные деревообрабатывающие инструменты – пилы и ножовки, рубанок, дрель и шуруповерт.

Шаг 3: Сооружение каркаса

Два бруса высотой не более 6 метров укладываются на ровную горизонтальную поверхность, удаление между ними равно планируемой длине лесов. Два других точно также укладываются рядом. Верхняя часть брусьев должна слегка сходиться кверху для устойчивости всего сооружения. Для расстояния между опорами в 4 метра по длине лесов внизу достаточно схождения в 40-50 см вверху. То есть, если межосевое расстояние между балками-опорами внизу равно ровно четырем метрам, то сверху оно выставляется в 3.5-3.6 метра. В результате получаются две симметричные деревянные трапеции.

К опорным балкам саморезами прикручиваются боковины из бруса. Они послужат опорами для рабочих настилов, поэтому монтируются с внутренней стороны. Вообще, деревянные леса собственного изготовления могут иметь не более трех «монтажных этажей», так что боковин из бруса будет всего четыре. Три соответствуют уровням лесов, а нижняя служит для прочности, ее крепят в 20-30 см от земли.

Шаг 4: Выполняем объемный каркас

Для соединения боковых трапеций в цельные леса потребуется помощник (а лучше двое). В одиночку эту операцию выполнить тяжело, да и точность стыковки наверняка пострадает. Заранее готовятся боковые поперечины, причем они будут разной длины. Дело в том, что устойчивые леса должны быть пирамидальны и по ширине, и по длине. Необходимый угол схождения невелик, иначе между верхней частью лесов и ремонтируемым фасадом возникнет неудобная щель. Скажем, для ширины в 1 метр довольно будет верхнего просвета в 85-90 см.

Шаг 5: Завершающий и дополнительный

На фото — схема строительных лесов, svoimy-rukamy.ru

Фото строительных лесов из железа, muratordom.com.ua

На фото — подмостки для кладки кирпичей своими руками, architector.dp.ua

Фото чертежа строительных лесов, lesapushki.ru

На фото — строительный подмосток из дерева своими руками, kakpravilnosdelat.ru

Армянские леса

Это народное название нехитрых приспособлений в виде деревянных подмостков. Для кладки стен из кирпича или шлакоблоков одноэтажных домов, применяют простое приспособление, представляющее собой треугольники с прямым углом.

Треугольная конструкция состоит из двух деревянных щитов, между которыми помещается консоль на оси. Консоль одним концом прижимает вертикальную конструкции одним из катетов к стене здания, а другим концом упирается в землю. Две такие конструкции образуют горизонтальные площадки, на которые опирают настил.

Сделанные своими руками «армянские подмостки», далеко небезопасные, и относиться к ним необходимо осторожно. Хозяин, пользуясь такими подмостями, подвергает риску своё здоровье

Заключение

Сделанные своими руками, строительные леса можно сдавать в аренду, что быстро окупит все затраты на изготовление конструкций. При осуществлении работ на высоте, нужно обязательно выполнять требования техники безопасности.

Непосредственное применение лесов

Классифицируются леса для строительства и по показателям высоты подъёма, колеблющимся в диапазоне 30-60 м. Изменение этих показателей зависит от комплектности изделия, габаритов отдельных элементов и материала, из которого они изготовлены.

Наиболее распространёнными считаются леса из металла. Любой вид трубной продукции (круглой, прямоугольной или профильной) может служить для изготовления несущих (опорных) частей конструкции, что добавляет изделию прочности. Бывают леса и облегчённого вида – изготовленные из алюминия. Они легче поддаются сборке и демонтажу и при этом довольно жёсткие. Существенным их недостатком является сравнительная дороговизна.

Достаточно важное свойство любого типа лесов – это грузоподъёмность, зависящая от разновидности, габаритов и максимальной высоты конструкции. Если необходимо, чтобы леса выдержали значительный вес (до 600кг/м²), то лучше выбрать штыревой фасадный тип, который выделяют, как самый прочный

Такие леса свободно разместят на себе и работников, и инструмент с инвентарём и нужные стройматериалы. Клиновый и рамный вариант считается не таким грузоподъёмным и ограничится диапазоном 200-400 кг/м².

Монтаж профессиональных строительных лесовИсточник gridins.com

Как сделать леса из дерева?

Очень часто строительные леса изготавливают из деревянных компонентов. Это универсальное решение, к которому обращаются многие строители. У подобных сооружений имеются свои преимущества и недостатки. Сначала остановимся на преимуществах.

Деревянные строительные леса собираются предельно просто и быстро. Чтобы стыковать все сборные компоненты возведения, совершенно не нужен сварочный аппарат или другое подобное оборудование, для работы с которым нужны соответствующие навыки. С работой может легко справиться практически каждый мастер, который хотя бы раз работал с молотком.
В качестве заготовок разрешается задействовать самые обычные доски или бруски. Вышка и вовсе может быть сконструирована из подручных материалов. К материалам предъявляются лишь требования, касающиеся их надежности и состояния. Как упоминалось выше, подгнившее дерево для возведения лесов не подойдет.
После завершения всех строительных работ раму деревянных лесов просто разбирают, а оставшиеся детали могут использовать в других целях. Те же стальные трубки, из которых изготавливают строительные леса, сложнее приспособить в хозяйстве.

Деревянные строительные леса имеют определенные недостатки. Ознакомимся с ними.

Такие сооружения характерны большей гибкостью в сравнении с металлическими. Настил, выложенный на каркасную основу, под ногами строителя будет подгибаться.
Металл является более прочным материалом, потому для добавления деревянным брускам недостающей устойчивости сооружение приходится делать более массивным.
Деревянные строительные леса всегда получаются пожароопасными. Они легко воспламеняются и поддерживают пламя. Даже после обработки древесины специальными антипиренами (защитными составами) материал может быстро загореться.
Все компоненты в деревянных конструкциях крепятся посредством гвоздей и саморезов. Эти крепежные элементы заметно ослабляют края лесов, поэтому эксплуатировать массив более 2-х раз настоятельно не рекомендуется.

Строительные леса из дерева можно построить своими руками. Рассмотрим подробно, из каких этапов состоит постройка подобного сооружения.

Чертеж и размеры

Первое, что нужно будет сделать мастеру – это составить подробные чертежи будущего сооружения, указав на них все необходимые размеры. План будущей конструкции можно составить своими силами, а можно воспользоваться готовыми схемами, особенно если мастер ранее не сталкивался с такими делами. На этом чертеже можно увидеть следующие отметки с указанием размеров:

предельная высота – 6 м;
расстояние между опорными деталями допускается в рамках от 2,0 до 2,5 м;
ширина рабочей площадки – 1 м.

Пошаговая схема

Когда все чертежи и материалы будут готовы, мастер может приступать непосредственно к изготовлению деревянных строительных лесов. Данный процесс складывается из нескольких этапов, пренебрегать ни одним из которых нельзя. Рассмотрим подробно пошаговую схему изготовления сооружения.

На выровненной поверхности грунта надо выложить по паре опорных деталей (лучше всего из бруска либо доски «пятидесятки»). Положить их надо параллельно и с равной высотой.
Опорные компоненты следует скрепить по горизонтали посредством поперечин, на которые впоследствии будет укладываться площадка для проведения дальнейших работ.
Получившиеся 2 скрепленные конструкции надо установить в вертикальном положении друг против друга, а потом соединить по диагонали и горизонтали посредством поперечных элементов.
На горизонтальные поперечные составляющие стелют и устанавливают доски. Именно они в будущем будут выполнять функцию настила.
Чтобы зафиксировать строительные леса, потребуется установить крепкие упоры по бокам.
На опорные основания прибивают черепной брусок, который будет выступать в качестве перил сооружения.
На завершающем этапе работ устанавливается и надежно фиксируется лестница, благодаря которой работники смогут подняться на сделанные леса.

Изготовление лессов

Сделать лесса из труб вовсе несложно. Для этого необходимо подобрать требуемые элементы, соединить их в правильной последовательности. Чтобы работа проходила быстрей, рекомендуется заранее приобрести и подготовить требуемые части. После нужно будет только проделать определенные действия с ними и соединить в одну конструкцию.

Материалы для изготовления лессов

Чтобы изготовить лесса, чертежи которых приведены в материале, нужны стальные стойки и рамы. Подставку для ног делают из досок. Можно сделать из алюминия, но выдержать получится меньшую нагрузку. Рекомендованная высота одной секции составляет 150 см, по ширине удобней всего делать около метра. Длина будет составлять 1,5-2 метра. По высоте, делать леса необходимо в зависимости от высоты дома.

До начала сбора конструкции, необходимо приобрести материалы для изготовления. Нужны будут:

Профили длиной по 1,5 м и сечением 3х3 см. Они подойдут, чтобы сделать вертикальные грани.
Трубы по диаметру 15 мм, которые послужат для сооружения распорок.
Профиль для соединительных элементов. Сечение 2,5х2,5 см. На эти элементы будет осуществляться опора настила.
Лестница. Можно вставить готовую, но если нет, выполнить ее можно тоже из профиля.
Болты, гайки и шайбы, которыми будет закрепляться каждый элемент. Саморезы, чтобы соединить ими деревянные части.

Простые лесса

Для работы использовать нужно будет сверло, болгарку или ножовку по металлу, сварку. Соединения можно производить, делая в необходимых элементах резьбу. Земля в месте установки должна быть хорошо утрамбована, чтобы не возникало перекосов в процессе изготовления. Если работа проходит в дождь, стоит подумать над изготовлением водоотвода. Земля под лессами будет крепкой, никакой опасности для людей на высоте возникать не будет.

Важно помнить, что даже минимальное шатание в местах соединений частей приводит к сильному наклону элементов повыше и стройка может замедлиться по причине невозможности подняться на высоту. Потому все элементы должны соединяться надежно, качественно.
