Как сделать двухскатную крышу: виды и варианты как правильно своими руками построить крышку своими руками (110 фото)

Из чего состоит стропильная система?

Различают следующие виды стропильных систем:

  • с наслонными стропилами;
  • с висячими стропилами.

Подобная конструкция создает распирающее усилие в горизонтальной плоскости, которое передается на стены. Его можно уменьшить исключительно при помощи расположенной в основании стропил металлической или деревянной затяжки.

В этом случае балка выполняет функции перекрытия, а данный вариант используется при устройстве двухскатных мансардных крыш. Мощность затяжки находится в прямо пропорциональной зависимости от высоты ее расположения.

При этом должна возрастать также прочность ее крепления со стропилами.

Наслонные стропила применяют при постройке сооружений с промежуточными столбчатыми опорами или средней несущей стеной. Стропила концами опираются на стены здания, а средней частью — на внутренние стены и опоры.

По этой причине их детали работают в качестве балок (на изгиб).

При установке целой конструкции над несколькими пролетами лучше чередовать стропильные фермы — висячие и наслонные. По сравнению с другими, подобная крыша получается значительно легче.

Установка висячих стропил производится на участках, где нет промежуточных опор. При наличии наслонных опор они устанавливаются при расстоянии между опорами не более 6,5 метров.

Возможно увеличение ширины стропил за счет применения дополнительной опоры, перекрывающейся наслонными стропилами длиной до 12 метров, а при наличии двух опор — до 15 метров.

В зданиях из бруса стропильные ноги опираются на верхние концы, а для усиления прочности крепления они закрепляются при помощи нагеля, скобы, болта.

Для соединения остальных частей используются металлические накладки, зуб, болты.

С целью защиты от отрицательного воздействия осадков (в качестве верхней обвязки) применяется карнизный свес, длина которого должна составлять как минимум 550 мм.

Тип применяемых стропил непосредственно связан с размерами здания. При монтаже необходимо соблюдать некоторые нюансы.

В первую же очередь следует произвести точный расчет стропильной системы. Желательно, чтобы этим занимался квалифицированный специалист.

При некорректном расчете в дальнейшем вся конструкция может разрушиться — по причине неправильного сечения стропил. Порой ошибка состоит в нарушении сочлененной системы, что становится причиной невозможности использования крыши.

Монтаж висячей крыши

Висячая схема обустраивается несколько иначе в силу своих конструктивных особенностей. Стропила в данном случае будут опираться только на стены здания. Нередко висячая стропильная система обустраивается без конькового прогона, а в остальных случаях его нередко используют как направляющий элемент для выравнивания верхней части стропильных ног. Естественно, ни о каких опорах для прогона в такой конструкции речь не идет. Роль фронтонов при обустройстве двухскатной крыши по висячей схеме незначительна – коньковый прогон всего лишь крепится к ним, но нагрузка передается на другие элементы конструкции.

Данная схема предусматривает установку затяжек на уровне потолочных балок. Затяжки снижают распирающую нагрузку, приходящуюся на стены, но при больших внешних нагрузках их жесткости может не хватить. Чтобы избежать возможных проблем, нужно крепить мауэрлат в большем количестве точек. Оптимальным вариантом будет дополнительный крепеж при помощи металлических пластин.

Перед тем, как строить двухскатную крышу, стоит рассмотреть этот процесс на примере. Для примера будет использоваться крыша с углом установки стропил в 40 градусов, без утепления, шаг установки стропил – 60 см. Стропила и коньковый прогон выполняются из досок сечением 50х200 мм, а мауэрлат – 100х200 мм.

Изготовление крыши дома начинается с первого этапа, включающего в себя следующие операции:

  1. Сначала изготавливается шаблон крепления стропил. Небольшая доска подходящего сечения прикладывается к мауэрлату под выбранным углом (в данном случае он составляет 40 градусов) и размечается в соответствии с ним, чтобы получился своеобразный «зуб». По линиям замеров доска отпиливается.
  2. Шаблон опирается на мауэрлат, и от точки их соединения проводится горизонтальная линия до фронтона. От полученной отметки на фронтоне проводится и измеряется вертикаль (в примере полученное значение составило 18 см). Коньковый прогон нижней частью будет опущен на 18 см.
  3. Рассчитав нужное количество точек, нужно очертить прямоугольник, в соответствии с которым будет устанавливаться кронштейн под балку. Все крепления устанавливаются на свои места. Далее замеряется расстояние между нижней частью прямоугольника и уровнем пола, чтобы создать временные опоры.
  4. Установив несколько временных стоек на горизонтально лежащую доску, необходимо установить коньковый прогон на кронштейнах. После монтажа все вспомогательные элементы убираются.

Следующий этап – монтаж стропильных ферм:

  1. При помощи шаблона подготавливается нижний узел стропильной ноги. Нужно измерить расстояние от края зуба до нижней стороны балки. Полученное значение откладывается от зуба на заготовке и обозначается точкой, от которой, в свою очередь, отводится линия под углом 130 градусов (прямой угол + наклон ската).
  2. Подготовленная таким образом нога устанавливается на свое место, после чего по такому же алгоритму создаются и устанавливаются все остальные стропила. Далее от пола до стропильной фермы отмеряется 2,5 метра, а полученные точки отмечаются на всех ногах – в этих точках нужно зафиксировать горизонтально доску из материала, используемого для создания стропил. Конструкция фиксируется гвоздями и шпильками.

Установив между стропилами затяжки, можно приступать к последнему этапу монтажа – формированию карнизных и фронтонных свесов:

Из досок 50х100 мм создаются кобылки для карнизных свесов. Их длина рассчитывается так, чтобы с обеих сторон от края стропила получалось хотя бы полметра материала.
Кобылки прикладываются к стропилам. Если мауэрлат мешает установить их вплотную, то на нем нужно сделать подходящие пропилы.
Кобылки устанавливаются с необходимым уклоном. К стропилам они крепятся при помощи шпилек.
На фронтонах кобылки устанавливаются по такому же алгоритму

Очень важно не забывать о необходимости укладки гидроизоляционного слоя между деревянными и кирпичными элементами.

Последний этап монтажа крыши – обшивка карнизов ветровыми досками. Остается лишь добавить, что перед монтажом стоит сделать чертежи двухскатной крыши своими руками – с детализированной схемой можно будет сверяться в процессе работы.

Заключение

Установка двухскатной крыши, возможно, не так уж и проста, но точно интересна. Кроме того, при правильном выполнении работ получается эффективная конструкция, надежно защищающая здание от любых внешних воздействий – а ведь в этом и заключается предназначение любой крыши.

Требующиеся элементы

Количество и характеристики материалов определяются по конструкции здания. Количество бруса для мауэрлата можно узнать, из размеров периметра здания, плюс небольшой запас. Материал, требующийся стропильной системе, зависит от ширины пролета, угла наклона, шага установки.

Кровельный материал непосредственно влияет на шаг устанавливаемой обрешетки.

Для того чтобы точно узнать количество материалов, лучшим способом будет составить схему-чертеж здания с указанием всех размеров, вида, сечения.

Инструмент для строительства может быть разным, но основу составляют:

  • топор, молоток с гвоздодером, ножовка, пила, рулетка;
  • линейка, угольник, уровень, дрель, отвес.

Пошаговая инструкция по возведению двускатной крыши

Перед тем как начинать монтаж двускатной крыши своими руками, нужно сделать все необходимые расчеты. Высота крыши зависит от региона строительства. В южных широтах, где нет большого снежного покрова, крыша может быть пологой. В районах, где много осадков требуется строить высокую крышу. При этом нужно учитывать и скорость преобладающих ветров. Для нормальных условий проекция крыши должна быть близка к равностороннему треугольнику.

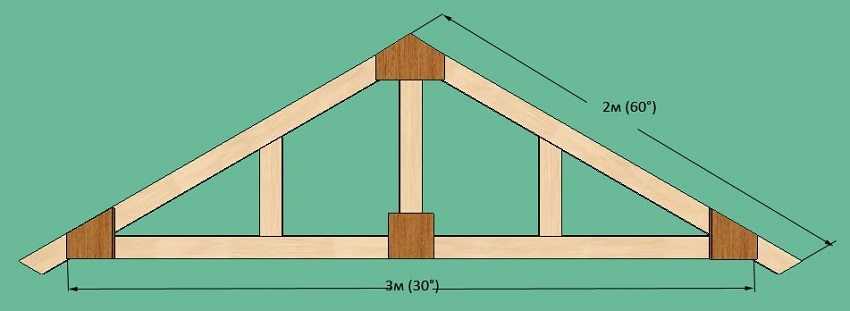

Основные параметры крыши можно высчитать с помощью теоремы Пифагора

После приобретения необходимых материалов, монтаж производится в следующем порядке:

  • на внешние стены устанавливаются брусья мауэрлата. Если дом деревянный, то необходимости в этом нет, так как мауэрлатом является верхний брус внешних стен. Если стены сложены их кирпича или блоков, то мауэрлат крепится к ним с помощью болтов. При этом болты должны быть надежно замурованы в кладке стен. Между мауэрлатом и стеной устраивают гидроизоляцию из рубероида;
  • если конструкция будет наслонная, то таким же образом крепится прогон на центральную несущую стену;
  • устанавливаются центральные стойки и закрепляются уголками или «в шип». Их устанавливают через каждые 2 – 3 метра;

Выбор конструкции кровли в зависимости от уклона крыши

  • на них кладут коньковый брус и надежно закрепляют. При этом необходимо пользоваться строительным уровнем для придания вертикального положения стойкам и горизонтального коньковому брусу. Тогда фото двухскатной крыши будет идеальным;
  • к мауэрлату и коньковому брусу крепятся крайние стропильные ноги. Они изготовлены из доски. В нижней части на них делают зарубки, которыми стропила упираются в мауэрлат. Это не позволяет им съезжать вниз. Установка крайних стропил – самый ответственный момент. Необходимо следить, чтобы, образованный ими треугольник фронтона, лежал в одной плоскости. Нижняя часть стропил должна несколько свисать за стены здания, чтобы образовывался отвес. Если это невозможно, то к каждому стропилу снизу прибивают дощечки, свисающие за стены. Их называют кобылками. На них затем прибивают карнизные доски для защиты от осадков и ветра;
  • для дальнейшего устройства двухскатной крыши своими руками требуется установить промежуточные стропильные ноги. Они устанавливаются аналогично крайним напротив каждой стойки;

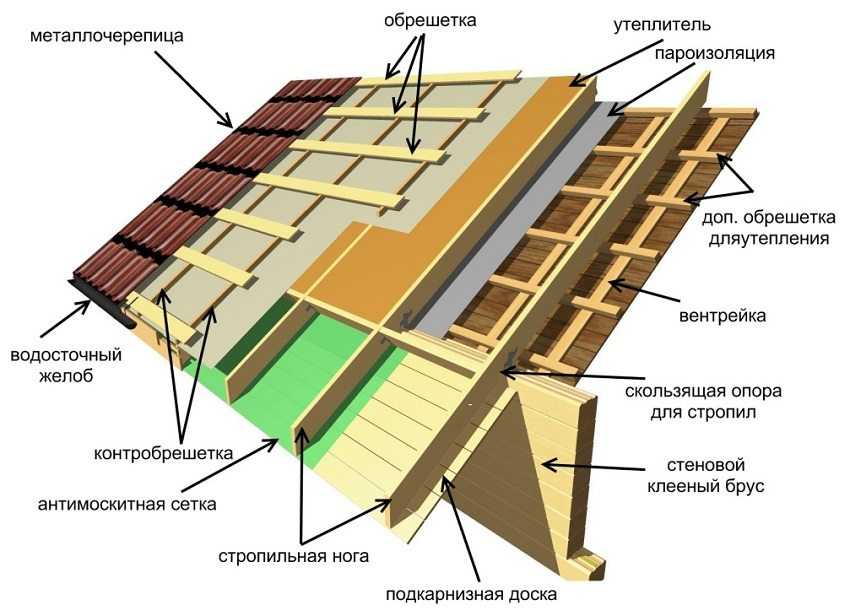

Конструкция кровельного пирога

  • всей конструкции придается жесткость с помощью подкосов;
  • в местах, где будут окна, делается укрепление, путем набивания брусков для жесткости.

При висячей конструкции порядок действий аналогичный, но есть некоторые особенности. Так как часто центральные стойки могут отсутствовать, то коньковый брус изготавливают из доски. Он не имеет опоры, поэтому прибивается к верхней части стропил ниже их соединения. Сами стропила крепятся между собой ригелем, изготовленным из доски. Скрепляют стропила заранее по чертежу под необходимым углом. Только после этого устанавливают на место. После завершения монтажа стропильной системы зашивают фронтоны. Если они пойдут под сайдинг, то зашивать можно не плотно.

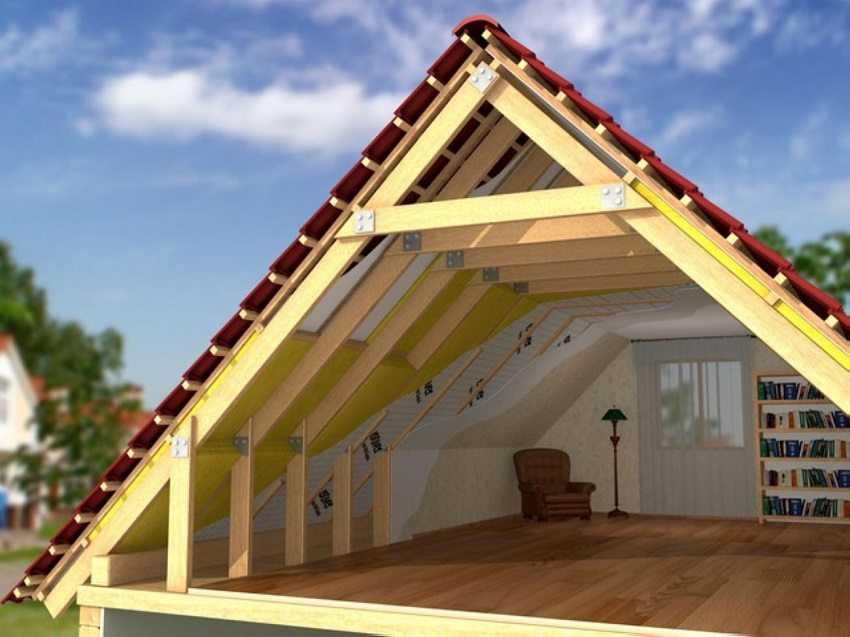

Утеплив крышу и обустроив мансарду можно получить полноценное жилое помещение

Устройство обрешетки начинают с нижней доски. Она должна быть обрезной, чтобы к ней можно было ровно прикрепить крючки водосточной системы. Первая доска укладывается строго параллельно мауэрлату на одинаковом от него расстоянии. Следующие доски укладывают параллельно ей с промежутками или без. Это зависит от типа кровли.

Качественно сделанная двускатная крыша послужит долго

Если крыша мансардная, то необходимо сделать ее утепление. Для этого под стропила подшиваются доски, на которые укладывается пароизоляция, а на нее утеплитель из минеральной ваты или пенопласта. Только после этого делается основная обрешетка, на которую уже и укладывается кровля. Завершает весь процесс монтаж коньковых и ветровых досок, а также водосточной системы.

Изготовленная своими руками по всем строительным правилам двухскатная крыша углом прослужит долго и без нареканий.

Как сделать изоляцию кровли

Следующим этапом процесса, как поставить двухскатную крышу, после монтажа стропил является укладка изоляционных слоев. Этот многослойный «пирог» защитит внутренние элементы кровельной системы, поможет сохранять тепло и обеспечивать комфорт в доме. В его состав входят слои гидро-, паро- и теплоизоляции. Иногда при использовании материалов с низкой степенью поглощения звуков, дополнительно обустраивают шумоизоляцию.

Изоляционный пирог начинают монтировать с гидроизоляционного слоя, который укладывают сверху стропил. Для этого задействуют разные пленки и мембраны, предохраняющие от проникновения влаги внутрь и пропускающие ее излишек наружу. Полотна материала для гидроизоляции укладывают в направлении снизу вверх с нахлестом, равным 15 -20 сантиметрам. Их крепят рейками толщиной 25 миллиметров, которые являются контробрешеткой. Дощечки фиксируют вдоль стропил.

Рейки контробрешетки помогают обеспечить вентиляцию кровли. Перпендикулярно стропилам поверх них монтируют основную обрешетку. Именно к ней прикрепляют кровельный материал.

Обрешетка бывает двух типов – сплошной и разряженной. Первый вариант используют в случае укладки на кровле мягких рулонных материалов. При монтаже черепицы, шифера, оцинкованных листов делают разряженную обрешетку.

Далее обустраивают теплоизоляцию, используя для этого разные материалы, из которых наиболее востребованы стекловата, минвата, пенопласт, экструдированный пенополистирол, маты из водорослей, вспененное стекло.

При выборе утеплителя нужно учитывать его основные характеристики:

  • теплопроводность – чем ниже она, тем это лучше;
  • пожаробезопасность и экологичность;
  • влагоустойчивость – чем этот показатель выше, тем это лучше;
  • удельный вес – влияет на толщину слоя теплоизоляции.

Если выбрана минеральная вата или стекловата, нужно помнить, что эти утеплители сильно впитывают влагу, в результате чего теряют изоляционные показатели.

Маты или плиты теплоизоляционных материалов помещают между стропилами, их желательно подбирать с учетом шага установки. Сверху слоя утеплителя натягивают
пароизоляционную пленку, которую фиксируют рейками. Их прибивают к стропилам с промежутком, равным 50 сантиметрам.

Если в будущем планируется устройство мансардного помещения, тогда слой теплоизоляции усиливают. Для этого сверху утеплителя, уложенного между стропилами,
дополнительно монтируют еще один сохраняющий тепло материал, например, экструдированный пенополистирол. Необходимость такого шага обусловлена тем, что стропила являются мостиками холода, а имеющиеся мелкие щели будут перерыты сплошным слоем.

Подготовительный этап, выбор и расчет материала

Когда стены возведены пора переходить к устройству крыши. Конечно предварительная информация уже собрана, обдуман используемый материал, но пришло время всё конкретизировать и сделать проект. Тот, кто планирует возводить дом своими руками рано или поздно приходит к выводам:

  • Использовать материалы, с которыми легко работать. Поэтому стропильную систему традиционно собирают из дерева. Причём для облегчения работы берут обрезной пиломатериал: брус и доски. Необходимый минимум инструмента при этом: ножовка и топор.
  • Стараться отталкиваться от стандартных размеров материалов. Это позволяет рационально использовать материал получая максимальные возможности.

Правила отлично работают при устройстве двускатной крыши. Ведь не секрет что стандартная длина пиломатериала – 6 метров. Конечно, при необходимости всё стыкуется и удлиняется, но по возможности этого лучше избегать или минимизировать. Это подтверждает пример – простой расчет двухскатной крыши и материалов для её устройства.

Для стропил дома шириной 6-8м, без сращивания и с минимальными обрезками лишь для подгонки, хорошо подходят доски длиной 6 м. Такой же максимальный размер у популярных материалов: профнастила и металлочерепицы.

Расстояние между стропилами лучше выбрать согласно размерам утеплителя – это 0.6, 1 и 1.2 метра, что вполне соответствует требованиям прочности. Очевидно, что шаг стропил меньше 60 см в принципе неуместен, а при необходимости увеличить прочность конструкции можно применив для стропил более широкие доски.

Итак, как рассчитать двухскатную крышу, необходимый минимум для её монтажа:

  • Доска или брус для мауэрлата. Для двускатной крыши по всему периметру его устраивать необязательно, достаточно с двух сторон по длине дома. Лобовая доска, тоже с двух сторон, длиной во всю крышу. Сюда же необходимо добавить материал на доски длиной равные шагу стропил – опору для утеплителя, общая длина которых равна мауэрлату.
  • Для монтажа пары стропильных ног требуется три доски по 6 метров: две на стропила, одну распустить вдоль на контр-рейку. Две доски по 1 м – упоры в мауэрлат, и трёхметровая доска на ригель – приподнятую стяжку. Дальше всё умножается на количество стропильных пар.
  • Доски на обрешётку – дюймовка или тридцатка шириной 10-15 см. Для большинства видов металлочерепицы шаг – 35 см, он вполне подходит и для профнастила. Зная длину и ширину ската нетрудно высчитать общее количество, причём дополнительно на каждый скат потребуется ещё по 5 сплошных досок.

Здесь необходимо прерваться и уточнить один важный момент – для работы предпочтительно использовать сухой пиломатериал. Однако будем реалистами: на пилораме сухого материала не найти, а услуги сушилки обойдутся непомерно дорого. Поэтому его лучше приобрести заранее и сложить в штабель на естественную сушку. Конечно, чем дольше – тем лучше, но хотя бы на несколько месяцев.

Важно: почему-то часто доски рекомендуют укладывать в штабель на прокладки отступив от торцов около метра, кто следует этому совету на концах гарантировано получают «вертолёт». Поэтому по торцам прокладки обязательны, далее по всей длине с шагом 1-1.5 метра

Пока дерево на просушке приобретаются остальные материалы:

  • Гидроизоляционная мембрана. Требуется закрыть всю площадь двухскатной крыши, с учётом перехлёстов стыков минимум 15 см.
  • Кровельный материал. Для большинства видов металлочерепицы полезная ширина составляет 110 см.
  • Фурнитура: коньки, ветровые планки, капельники, вентиляционная лента, кронштейны водостоков.
  • Состав для обработки пиломатериала: огне, био, универсальные защитные средства.

Имея в наличии всё перечисленное в принципе можно начинать. В итоге получиться два закрытых ската. Однако выгодней по времени и удобству монтажа сразу предусмотреть материалы для устройства фронтона и на подшив.

Конструктивные особенности двухскатной кровли

Двускатная кровля основана на треугольнике, который придает ей жесткость. В его составе имеются следующие элементы:

Мауэрлат – это брусья, уложенные непосредственно на наружные стены по всему периметру дома. Крепление этих элементов чаще всего выполняется посредством анкерных болтов. Рекомендуемый материал для изготовления элементов – древесина хвойных пород. Сечение брусьев имеет форму квадрата со сторонами 100*100 мм или 150*150 мм. Именно на мауэрлат ложатся стропила, и нагрузка от всей системы передается наружным стенам.

Лежень – это брус определенной длины, в который упираются стойки. Его укладывают в направлении внутренней несущей стены. Элемент используется при обустройстве крыши на больших домах.

Подкосы – это элементы, выполненные из небольших брусков. Они устанавливаются под углом между стойкой и стропилами. Такое расположение способствует укреплению  стропил и повышению несущей способности крыши.

Стойки – это элементы крыши, расположенные вертикально. Посредством этого элемента нагрузка от конькового бруса передается на стены. Стойки располагаются между стропилами.

Затяжки представляют собой балки, которые соединяют стропильные ноги в нижней части. Этот элемент является основанием треугольника фермы. Как и подкосы, эти балки делают деревянные стропильные фермы более прочной и устойчивой к различным нагрузкам.

Стропильные ноги представляют собой доски определенной длины, имеющие сечение 5*15 см или 10*15 см. между собой элементы соединяются под углом, образуя вершину треугольника. Две соединенные стропильные ноги называют фермой. Количество таких конструкций определяется длиной дома. При этом расстояние между фермами может быть не более 1,2 метра и не менее 0,6 метра

Рассчитывая шаг стропильных ног, во внимание следует принимать общий вес кровли, ветровую и снеговую нагрузку.

Конек располагается в самой верхней точке кровли и представляет собой брус, который служит соединением скатов. Поддержку снизу этому элементу обеспечивают вертикальные стойки, а с боков к нему крепятся концы стропил

В некоторых случаях вместо бруса используют две доски, соединенные под определенным углом и прибитые к верхней части стропил с двух сторон.

Двускатная крыша своими руками предполагает выполнение обрешетки из досок или бруса, которые наколачивают на стропила в перпендикулярном направлении. В зависимости от материала для кровли обрешетка может быть сплошной или с зазорами.

Монтаж стропильной системы дома

Чтобы построить крышу дома своими руками, требуется выполнить все работы в определенном порядке. Установка элементов не вызывает затруднений, но нужно контролировать качество узлов и соединений. Самыми важными участками становятся:

  • крепление мауэрлата к стене;
  • крепление стропил к мауэрлату;
  • скрепление стропил между собой.

Основные этапы возведения двускатной крыши

Чтобы правильно построить кровлю своими руками работу стоит выполнять в следующем порядке:

  • установка мауэрлата;
  • монтаж стропил под проектным углом;
  • скрепление ног в верхней части;
  • раскрепление несущих конструкций с помощью стоек, подкосов и схваток;
  • монтаж контробрешетки, обрешетки, гидроизоляции;
  • утепление кровельной системы своими руками;
  • установка нижней обрешетки, монтаж кровельного покрытия.

Далее стоит рассмотреть основные узлы стропильной системы, чтобы установка была выполнена с соблюдением технологии.

Крепление мауэрлата к стене

При установке своими руками важно понять, куда укладывать мауэрлат. Брус сечением 150х150 мм или 200х200 мм устанавливают на внутреннюю грань наружных стен

При этом важно обеспечить достаточную теплоизоляцию такого участка. Наружную часть ограждения на этом участке можно выполнить из того же материала, что и стены.

При этом укладку выполняют под углом равным уклону скатов. Второй вариант – пространство заливают керамзитобетоном. Эти способов актуальны для каменных домов (кирпич, пенобетон, керамзитобетон и тому подобное). Если планируется построить каркасный или деревянный дом в качестве мауэрлата будет выступать верхняя обвязка или венец стены.

Выполнить работу можно несколькими способами:

  1. Закрепление на скобы. Для этого в предпоследнем ряду кладки устанавливают деревянные бруски, к которым будет крепиться нижняя часть скоб, а верхняя заводится в мауэрлат. Деревянные пробки обязательно пропитываются антисептиком.
  2. Закрепление на проволоку. Чтобы выполнить такой вариант потребуется заложить проволоку толщиной 3-4 мм в кладку стен или монолитный пояс, длина ее должна быть такой, чтобы обернуть брус и закрутить катанку.
  3. Крепление на болты или шпильки. Варианты похожи, но первый обеспечивает большую надежность. Крепежные детали закладываются в монолитный пояс. После этого брус укладывается на шпильки или болты. Чтобы изготовить отверстия под них в нужных местах, по мауэрлату легонько постукивают. Образовавшиеся углубления и будут местами для просверливания отверстий. После их подготовки выполняют окончательную установку бруса в проектное положение и затягивают гайками.

При строительстве дома также важно знать способ наращивания мауэрлата. Стандартные размеры пиломатериала – 6 м, а стены могут быть большей длины

Чтобы соединить два элемента по длине потребуется выполнить прямой замок. Для этого у одного элемента выпиливают нижнюю часть, а другого верхнюю. Скрепление выполняют болтами. Выполнять срез под углом в этом случае не рекомендуется. С помощью прямого запила делаются и угловые соединения.

Выбор способа крепления мауэрлата во многом зависит от материала стен, точнее от его прочности. Для легких бетонов обязательным мероприятием станет заливка монолитного пояса по периметру.

Важно предусмотреть гидроизоляцию между деревом и каменным материалом. Для этого чаще всего применяют рубероид, линокром или гидроизол

Крепление стропил к мауэрлату

Существует два наиболее распространенных варианта выполнения работ своими руками при постройке дома:

В обоих случаях дополнительно стропила закрепляют металлическими уголками с обеих сторон. При использовании системы с запилом, потребуется обработать брус под углом, соответствующим наклону кровли дома. При установке без запила необходимо подготовить своими руками опорный брус, который не позволит элементу системы смещаться поперек мауэрлата. В качестве дополнительной фиксации забивают гвозди и заводят скрутку из проволоки от ноги к стене (можно выполнять такое крепление через одну ногу).

2 вида крепления стропил к мауэрлату

Тем как будет установлена двухскатная стропиловка дома своими руками для получения подробной и наглядной информации рекомендуется ознакомиться с серией «узлы деревянных крыш жилых сельских зданий». В этом альбоме приведено большое количество вариантов закрепления всех элементов, которые помогут без ошибок выполнить монтаж.
